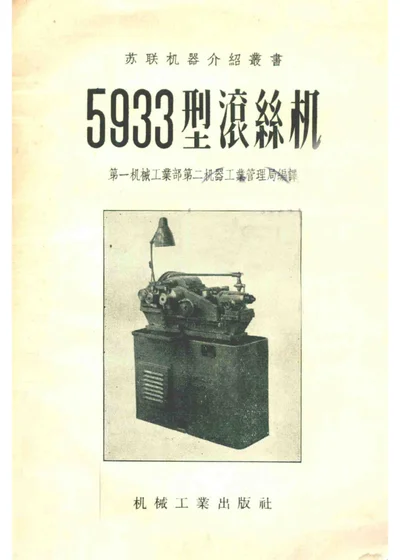

5933型滚丝机

本书为“苏联机器介绍丛书”之一，1956年10月由机械工业出版社出版第一版第一次印刷，署“第一机械工业部第二机器工业管理局编译”。据“出版者的話”，5933型滚丝机是仿苏联5933型机床制造的，该机床用于滚制直径范围为6～33公厘、最大长度为40公厘、最大螺距为2.5公厘的各种螺钉；本说明书根据苏联5933型滚丝机说明书及我国产品编写，书中对机床作了全面介绍，并列出机床规格说明、机床注油位置明细表及机床检验记录等必要图表，供现场工人和技术员参考。

全书目次列十一部分：一、机床规格说明；二、机床概述；三、压滚螺纹用毛料直径的确定；四、调整机床须知；五、滚螺纹用滚轮；六、装卡支架的机构；七、滚珠和滚柱轴承明细表；八、机床的润滑；九、机床检验记录；十、综合明细表；十一、易损零件图。正文可见机床规格表、机床性能表、部件位置图、机床底部及地脚螺钉孔尺寸图、传动系统图、固定和活动轴架传动机理图、进刀机构图、电器系统图，以及齿轮、蜗轮、蜗杆、丝杆和螺母明细表、交换齿轮明细表、皮带轮尺寸明细表等。

规格方面，机床重约600公斤，外形尺寸长1070、宽600、高1070公厘；压滚螺钉直径范围6～33公厘，最大螺距2.5公厘，螺钉最大长度40公厘；滚轮直径90～105公厘，滚轮轴转速范围40～260转/分，工件每转进刀量范围0.005～0.15公厘；电动机功率2.8仟瓦，每分钟1440转；进刀为自动，进刀开关自动和手动；两主轴（滚轮轴）间距离最小90、最大150公厘；活动轴架行程10公厘；主轴轴承前部为滑动轴承，中部为圆锥滚柱轴承32208Ⅱ级，后部为滚珠轴承6306Ⅱ级。书中还说明机床工作原理：利用两个具有螺纹的旋转滚轮把毛料放在特殊装置中间进行滚制，当两个滚轮互相接近时，由于径向负荷和旋转力的产生，使毛料亦随同旋转，同时滚轮表面上的螺纹即压印在毛料面上，在滚轮逐渐压滚之下滚出螺纹；可滚制右旋、左旋、公制或英制管子等螺纹。传动由2.8千瓦电动机经皮带传到固定轴架上的皮带轮，固定轴架有三根平行装置的轴，其中一根为主轴；活动轴架主轴由固定轴架主轴上的齿轮11经过桥齿轮6传至活动轴架主轴上的齿轮7，因此两主轴旋转运动同向等速；进刀机构由交换齿轮丙、丁将运动传至蜗杆5，再经蜗轮18传动，凸轮21与滚子22接触，弹簧23拉力使活动轴架往复运动，从而周期改变两主轴中心线距离，实现滚轮进退刀压滚作用。书中还述及联轴器8、9的啮合与分离控制自动进刀，手轮51用于手动调节凸轮，调整支架29、蜗轮30、横轴28、蜗杆33用于调整两滚轮主轴中心距离，蜗杆33每转一周可使活动轴架移动约0.15公厘，手轮38刻度每格约0.01公厘；滚轮螺纹顶峯调整须使两只滚轮螺纹相错半个螺距，齿轮4和11端面V形齿各100齿，转动一齿可使螺纹线移动螺距的百分之一，并可用螺旋卡规检验。本次仅见前20页，后续内容待补。
