农村小型电站 电气设备

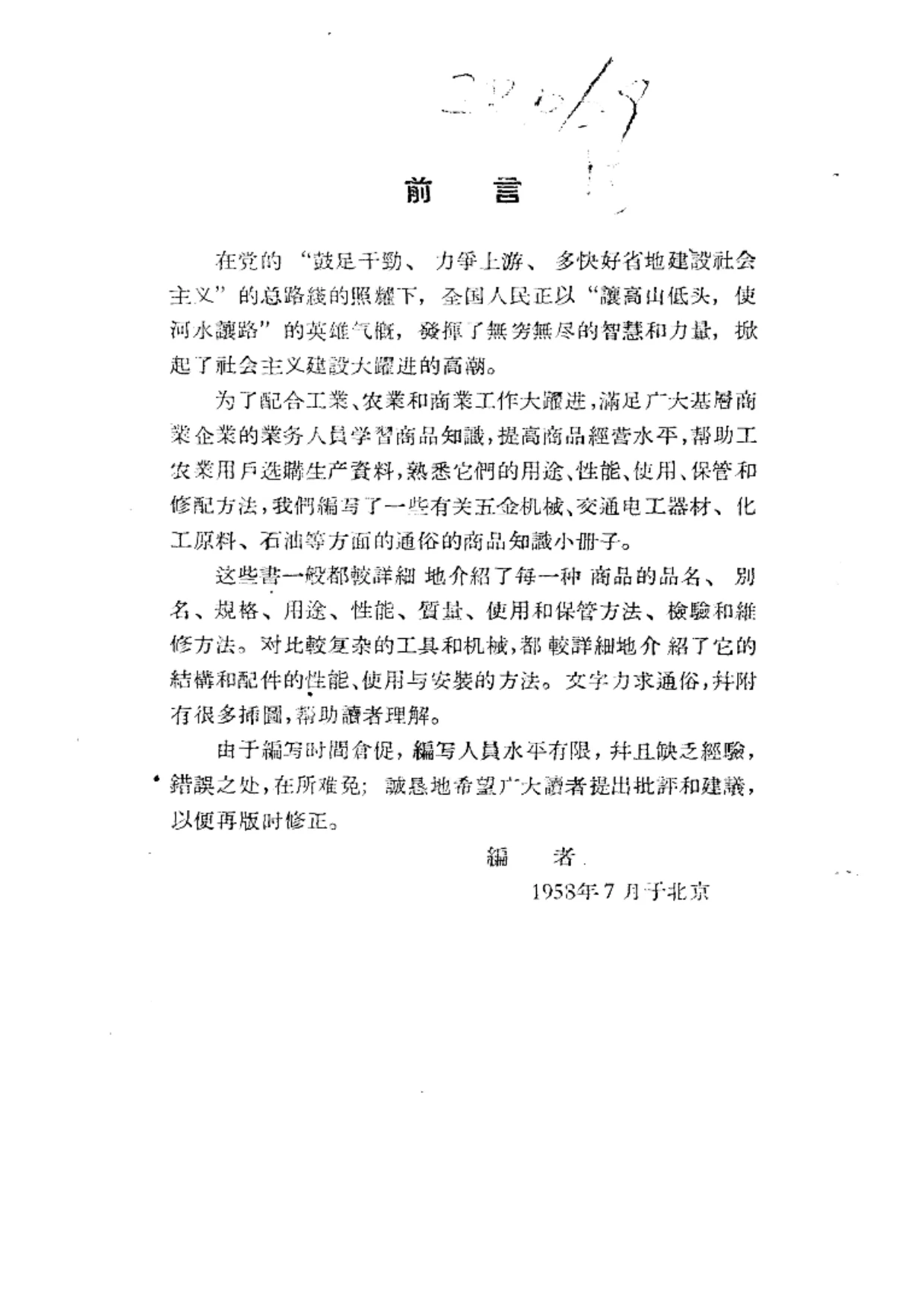

本书为《农村小型电站（电气设备）》，由中华人民共和国商业部五金交电贸易局编，北京出版社1958年出版。据前言，在党的“鼓足干劲、力争上游、多快好省地建设社会主义”总路线照耀下，全国人民掀起社会主义建设大跃进高潮；为配合工业、农业和商业工作大跃进，满足广大基层商业企业业务人员学习商品知识、提高商品经营水平，帮助工农业用户选购生产资料，熟悉用途、性能、使用、保管和修配方法，编者编写了一些有关五金机械、交通电工器材、化工原料、石油等方面的通俗商品知识小册子。这些书一般较详细介绍每一种商品的品名、别名、规格、用途、性能、质量、使用和保管方法、检验和维修方法；对较复杂的工具和机械，较详细介绍其结构和配件性能、使用与安装方法；文字力求通俗，并附有很多插图帮助读者理解。前言还说明，因编写时间仓促、编写人员水平有限且缺乏经验，错误在所难免，诚恳希望广大读者批评建议，以便再版修正。

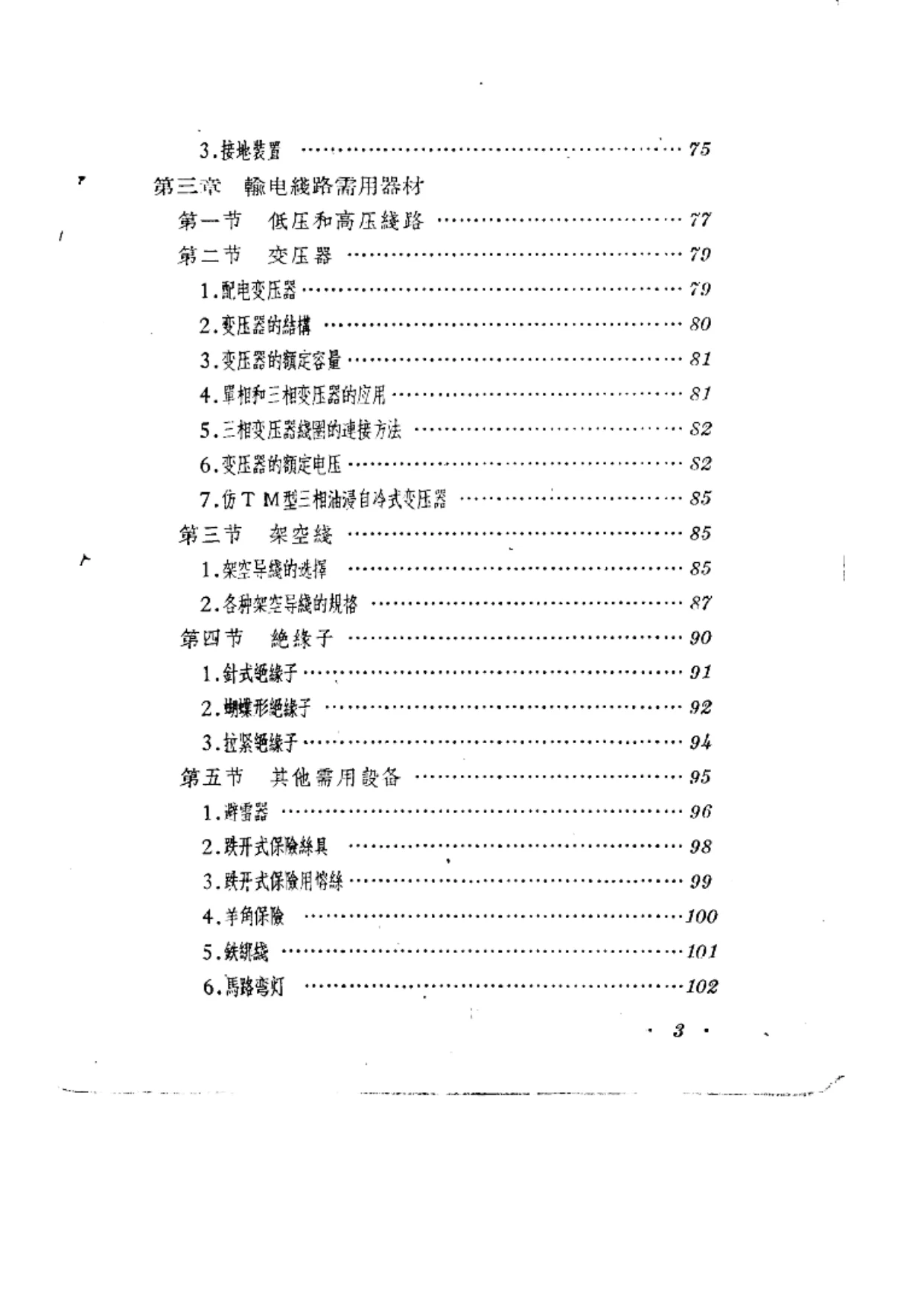

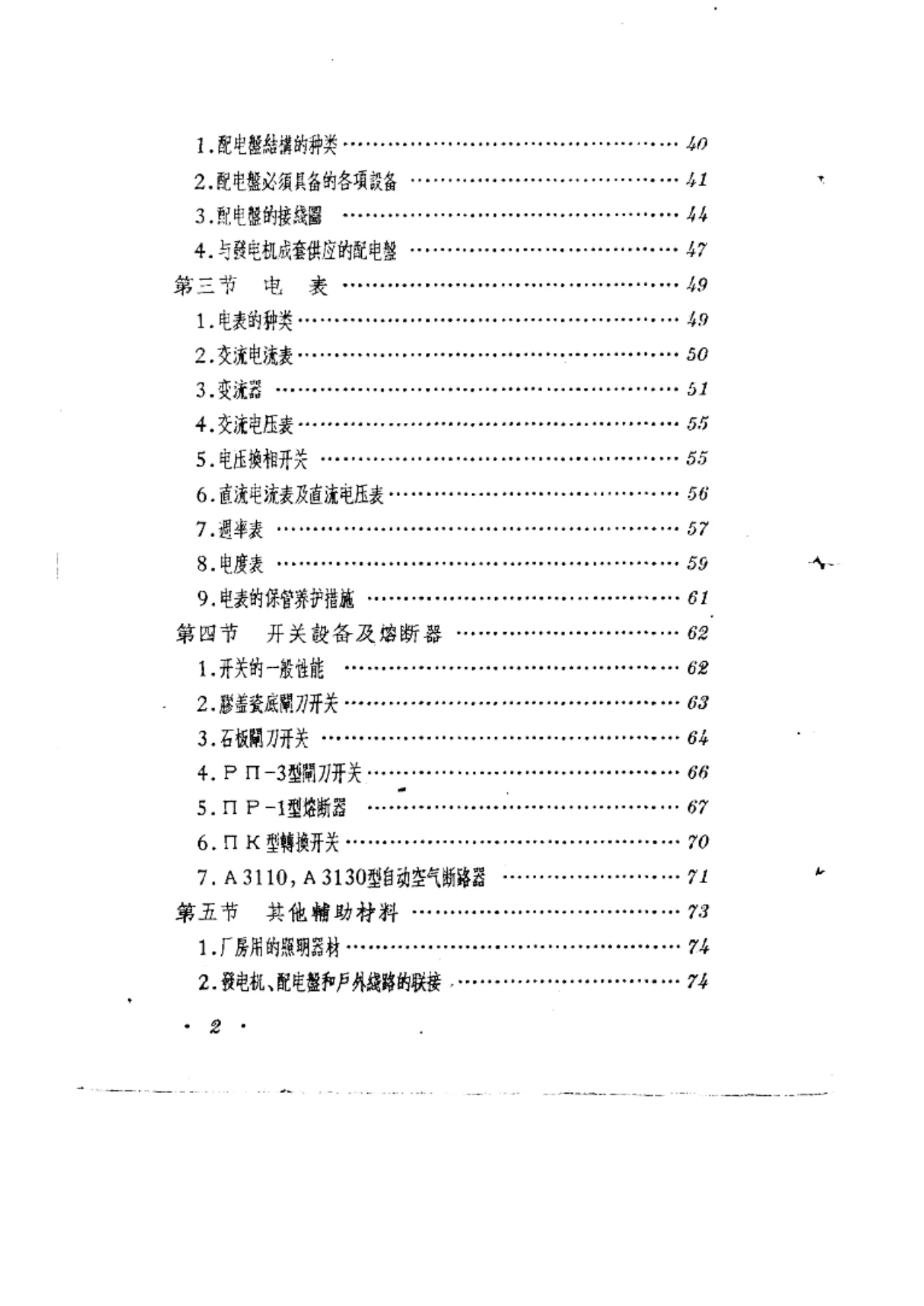

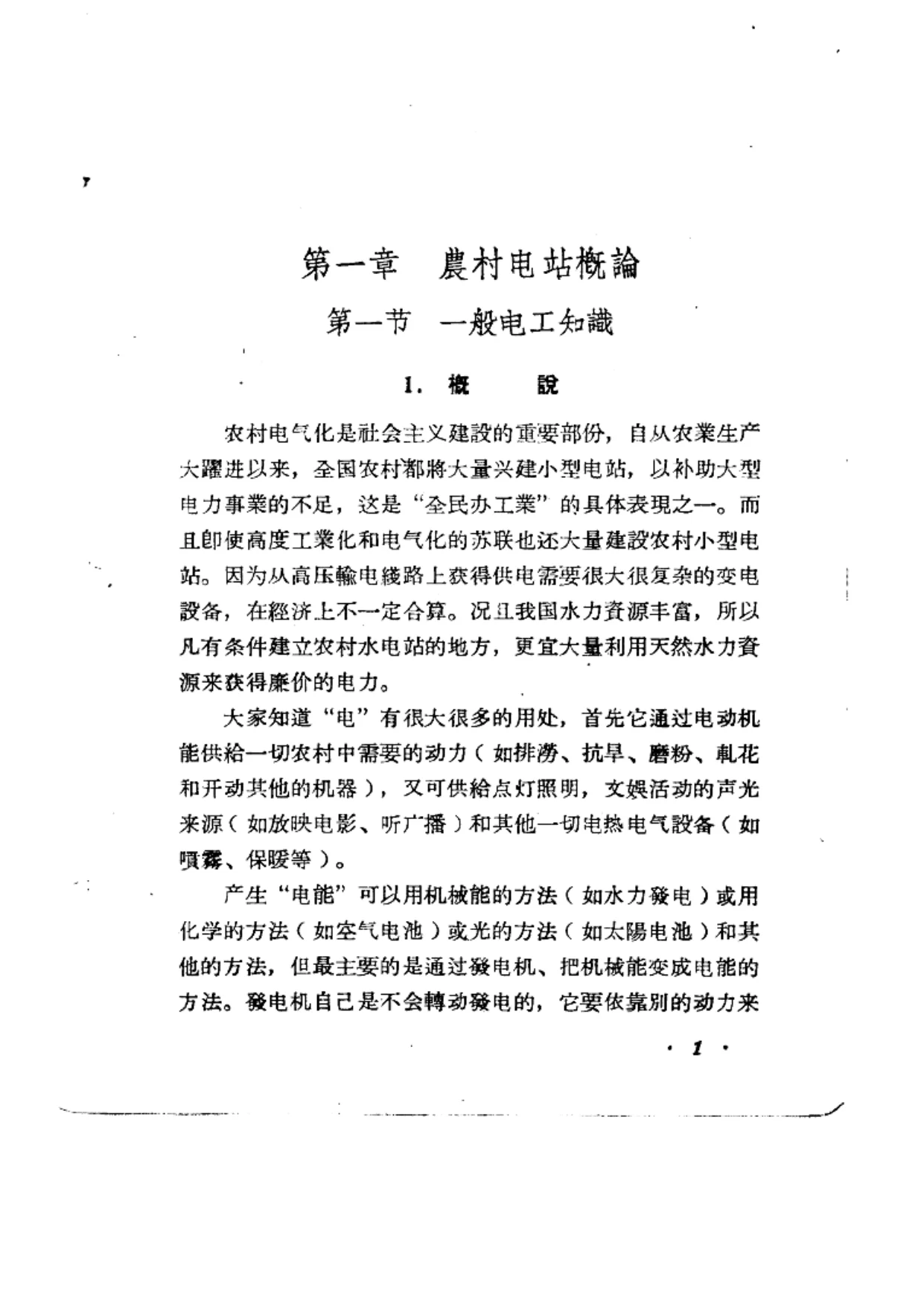

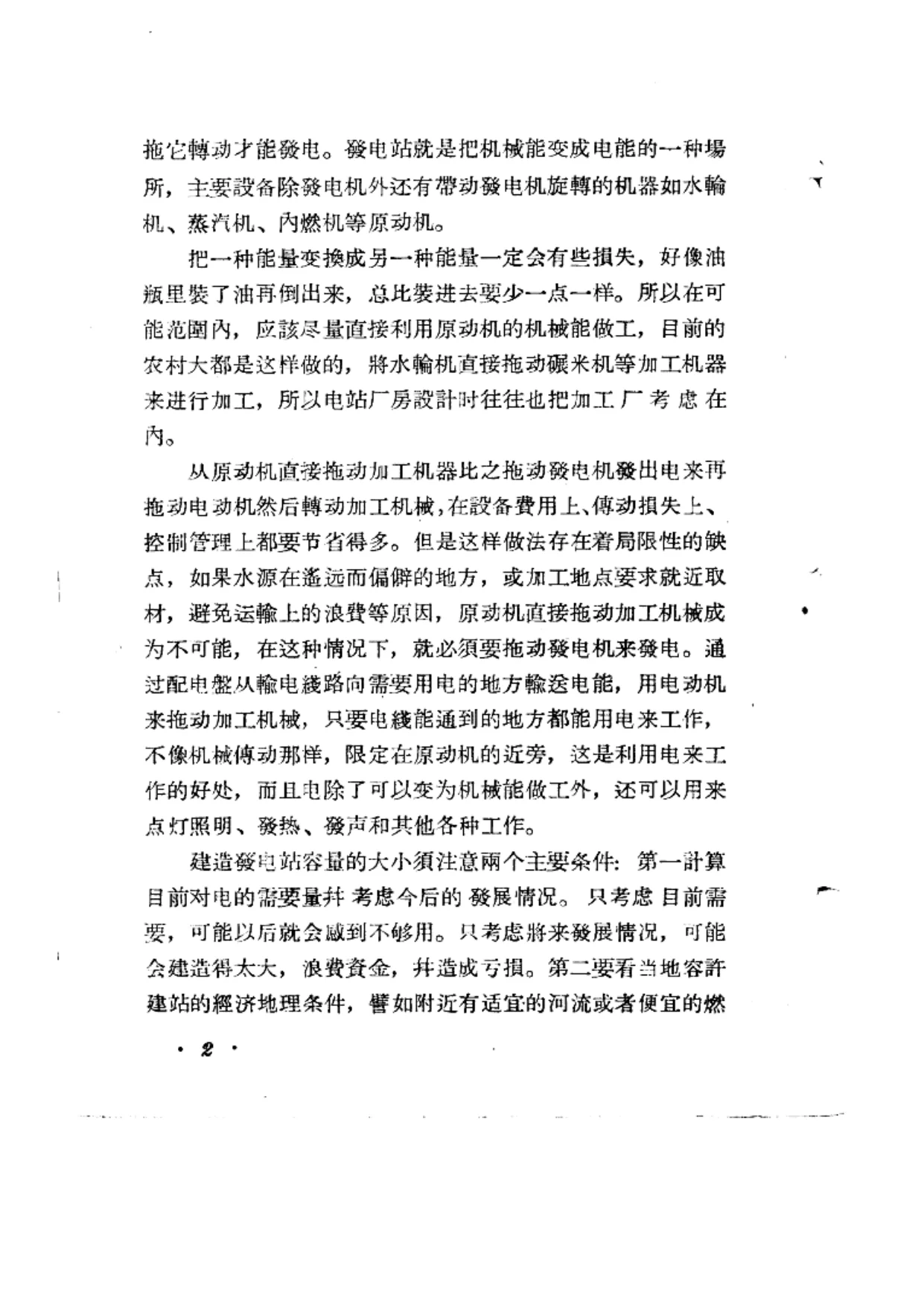

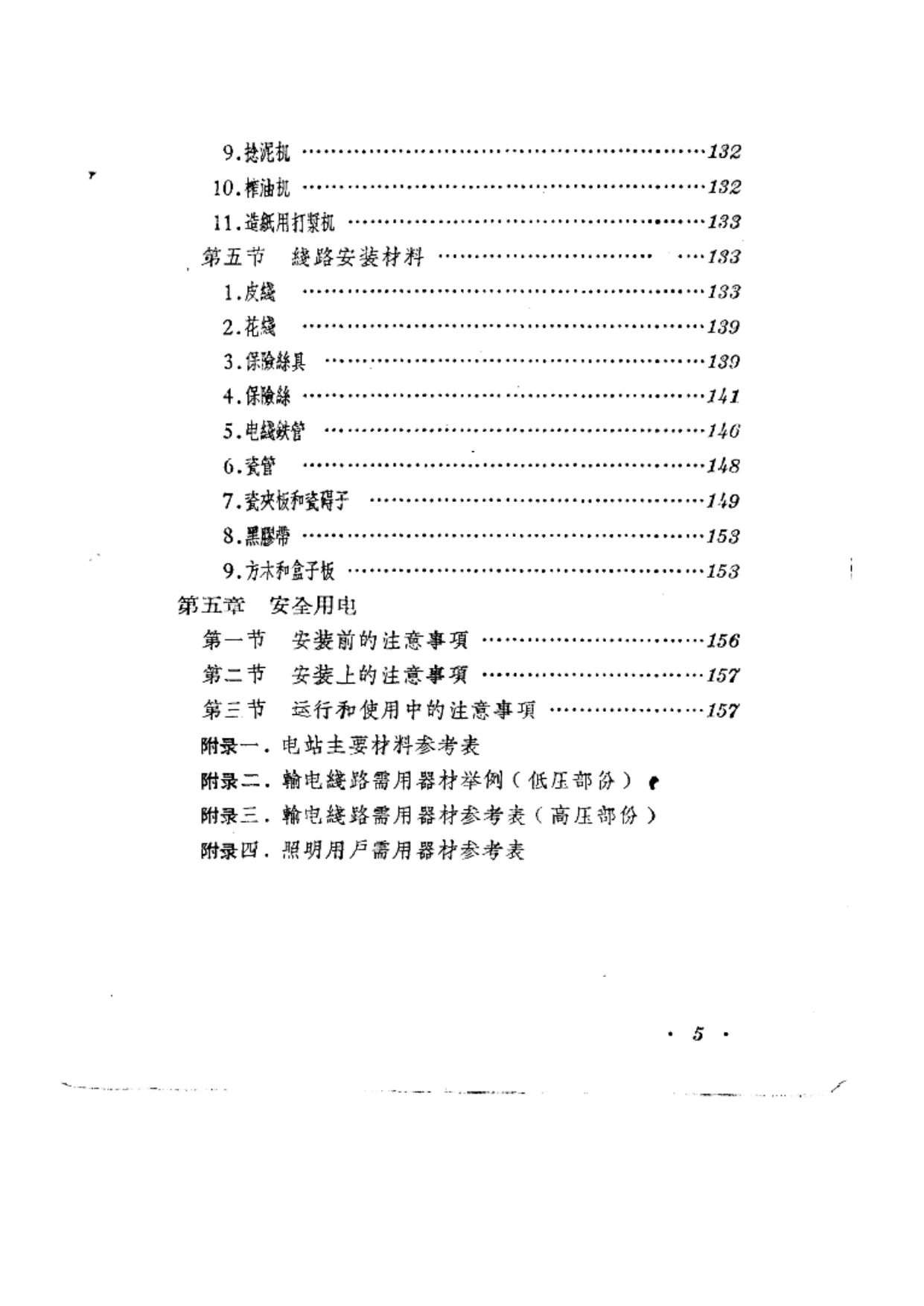

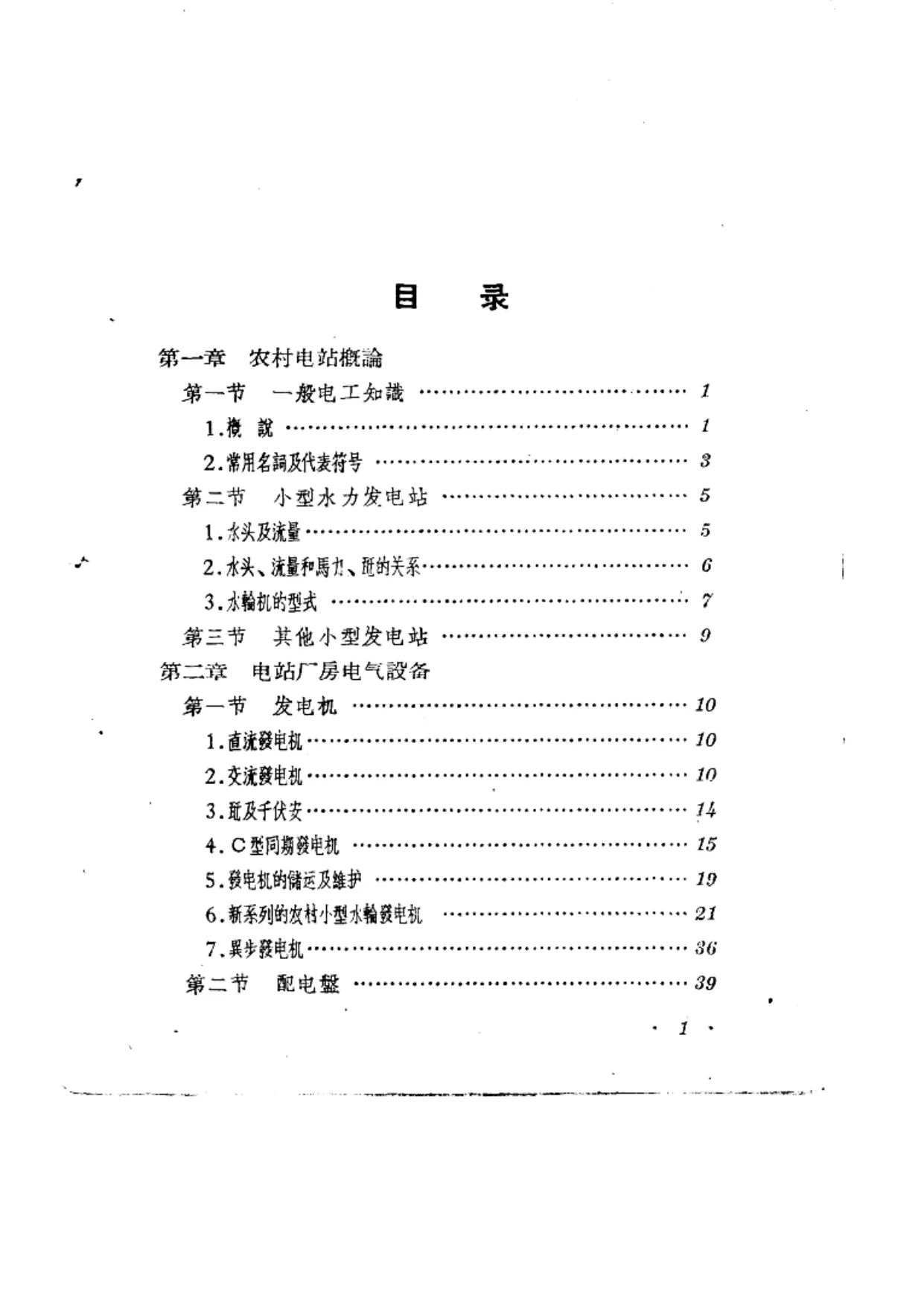

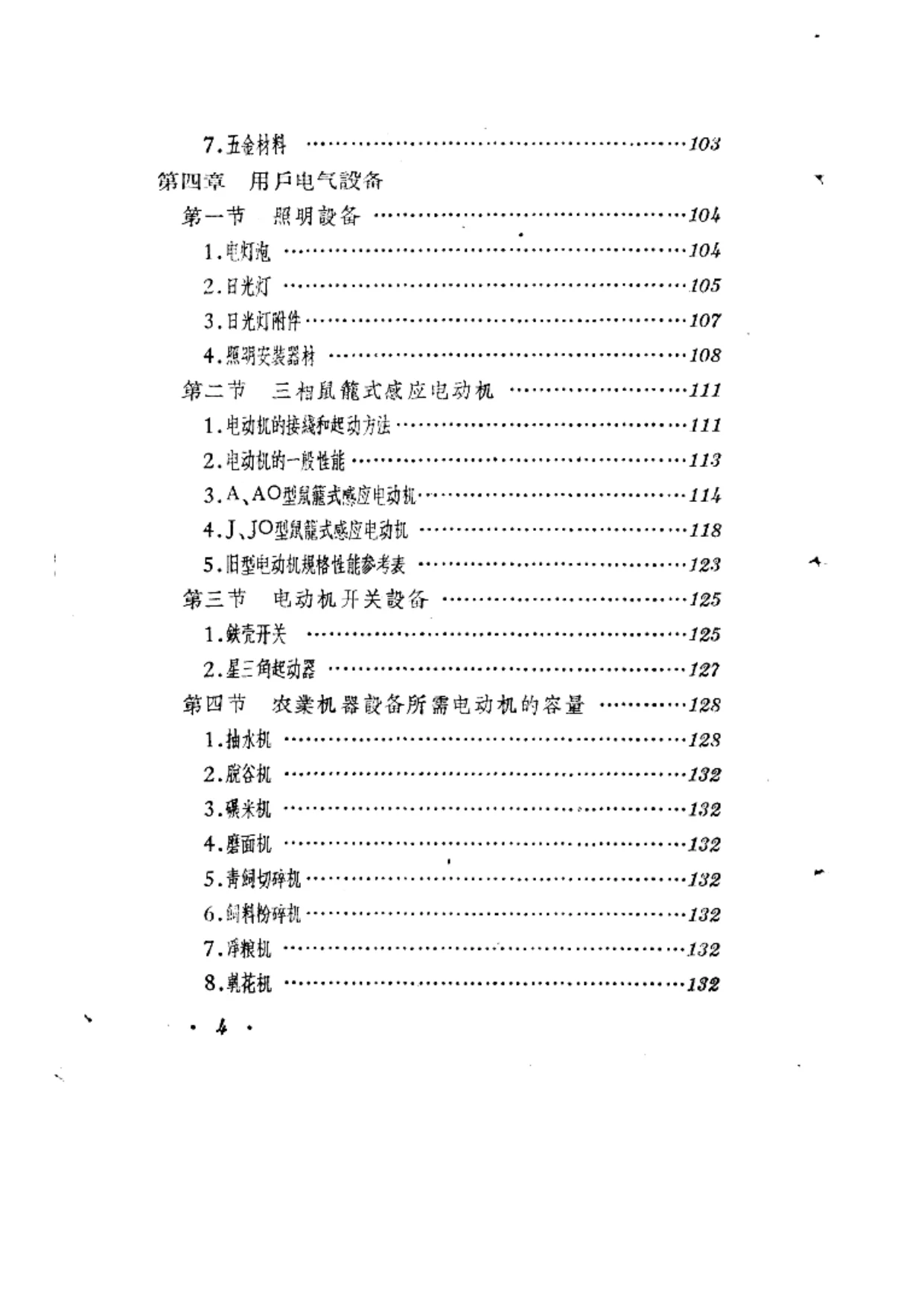

从目录看，全书由前言和五章及附录组成。第一章“农村电站概论”包括一般电工知识、小型水力发电站、其他小型发电站。一般电工知识部分述及农村电气化是社会主义建设重要部分，农业生产大跃进以来全国农村大量兴建小型电站以补助大型电力事业不足，即使高度工业化和电气化的苏联也还大量建设农村小型电站；从高压输电线路获得供电需要很大很复杂的变电设备，经济上不一定合算，我国水力资源丰富，凡有条件建立农村水电站的地方更宜大量利用天然水力资源获得廉价电力；电通过电动机能供给农村排涝、抗旱、磨粉、轧花等动力，又可点灯照明、放映电影、听广播及电热电气设备；发电站是把机械能变成电能的场所，主要设备除发电机外还有带动发电机旋转的水轮机、蒸汽机、内燃机等原动机；从原动机直接拖动加工机器比拖动发电机发出电再拖动电动机在设备费用、传动损失、控制管理上节省，但受水源和加工地点限制，因此需要发电和输电；建造发电站容量要注意目前需要和今后发展，以及当地经济地理条件，过去建站经验大概每千瓦造价500—1000元（水力的）；我国水利资源丰富，利用已修渠道跌水发电最经济合算，因此以水力发电站为叙述重点。常用名词及代表符号部分介绍直流、交流、电流、电压、电阻、直流电功率、功率因数、交流电有功功率、视在功率、度、频率、马力与千瓦、效率等。小型水力发电站部分述及解放后到1957年底全国农村已建成五六百个小型水力发电站，第二个五年计划将建造更多；介绍水头及流量、水头流量与马力千瓦关系，给出功率=13.3×H×Q马力、9.81×H×Q千瓦，并说明小型水轮机效率、传动装置效率、发电机效率，实际可按算出函数再乘0.5估算；水轮机型式包括旋桨式、冲击式、班克式（两击式）、轴流式（法兰西斯式），其中木质旋桨式水轮机水头1—20米可用，简单易做、就地取材、效率可达70%左右，但水头变化大时效率下降、转速变化大、控制管理较难。其他小型发电站部分述及没有水力资源地方可用旧汽车引擎烧木柴、木炭的煤气机，产原油或油料运输方便地方可用重油低速柴油机，北方产煤地方可用锅驼机或蒸汽机，还可利用粪便垃圾密封发酵产生沼气作燃料，沼气主要成份甲烷，热效率高，用后粪便肥效好，也可点灯照明和发热。第二章“电站厂房电气设备”包括发电机、配电盘、电表、开关设备及熔断器、其他辅助材料。发电机部分述及直流发电机用于容量很小（二十以下）或利用旧器材，一般电压115伏，送电距离1—2公里，作动力不如三相交流方便，现在很少使用；交流发电机目前农村小型电站主要采用400/230伏三相交流发电机，可用变压器升压至6千伏、10千伏或更高，利用高压输电可送5—10公里；交流发电机结构大都磁极旋转、电枢固定，励磁电流从滑环导入，励磁机有同轴式和背包式；三相电枢有三个独立线圈，互离120电工度，常接成星形，三相三线制或三相四线制，线电压比相电压大1.73倍；频率我国采用每秒50周，磁极数×每分钟转速=6000，4极发电机1500转/分、6极1000转/分、8极750转/分，发电机转速根据原动机转速选择。目录还列有配电盘结构种类、必须具备设备、接线图、与发电机成套供应的配电盘；电表种类、交流电流表、变流器、交流电压表、电压换相开关、直流电流表及直流电压表、频率表、电度表、电表保管养护；开关设备及熔断器包括闸刀开关、石板闸刀开关、P-3型闸刀开关、P-1型熔断器、K型转换开关、A3110和A3130型自动空气断路器；其他辅助材料包括厂房照明器材、发电机配电器和户外线路联接、接地装置。第三章“输电线路需用器材”包括低压和高压线路、变压器、架空线、绝缘子、其他需用设备，涉及配电变压器结构、额定容量、单相和三相变压器应用、三相变压器线圈连接方法、额定电压、TM型三相油浸自冷式变压器、架空导线选择与规格、针式绝缘子、蝴蝶形绝缘子、拉紧绝缘子、避雷器、跌开式保险丝具及熔丝、羊角保险、铁绑线、马路弯灯、五金材料等。第四章“用户电气设备”包括照明设备、三相鼠笼式感应电动机、电动机开关设备、农业机器设备所需电动机容量、线路安装材料，涉及电灯泡、日光灯及附件、照明安装器材、电动机接线和起动方法、一般性能、A和A1型及J和J1型鼠笼式感应电动机、旧型电动机规格性能参考表、铁壳开关、星三角起动器、抽水机、脱谷机、碾米机、磨面机、青铜切碎机、饲料粉碎机、净粮机、轧花机、捻泥机、榨油机、造纸用打浆机等所需电动机容量，以及皮线、花线、保险丝具、保险丝、电线铁管、瓷管、瓷夹板和瓷碍子、黑胶带、方木和盒子板等线路安装材料。第五章“安全用电”包括安装前注意事项、安装上注意事项、运行和使用中注意事项。附录一电站主要材料参考表，附录二输电线路需用器材举例（低压部份），附录三输电线路需用器材参考表（高压部份），附录四照明用户需用器材参考表。本书为1958年大跃进时期面向基层商业和农村用户的通俗技术读物，内容结合农村小型水电站建设实际，介绍电气设备选型、使用、安装和安全用电知识，并附插图，对了解当时农村电气化、小型电站设备供应和商品知识普及具有参考价值。本次仅见前20页，后续内容待补。
