大跨度悬挂式屋盖结构文献选编

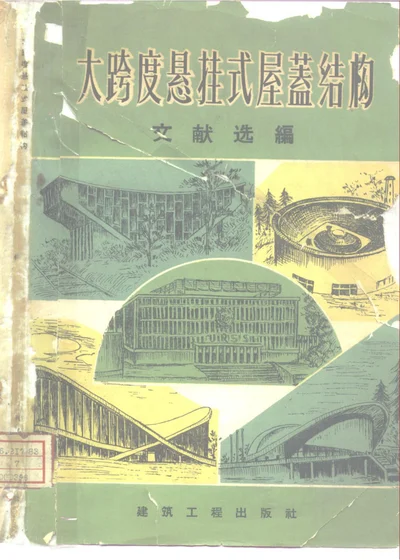

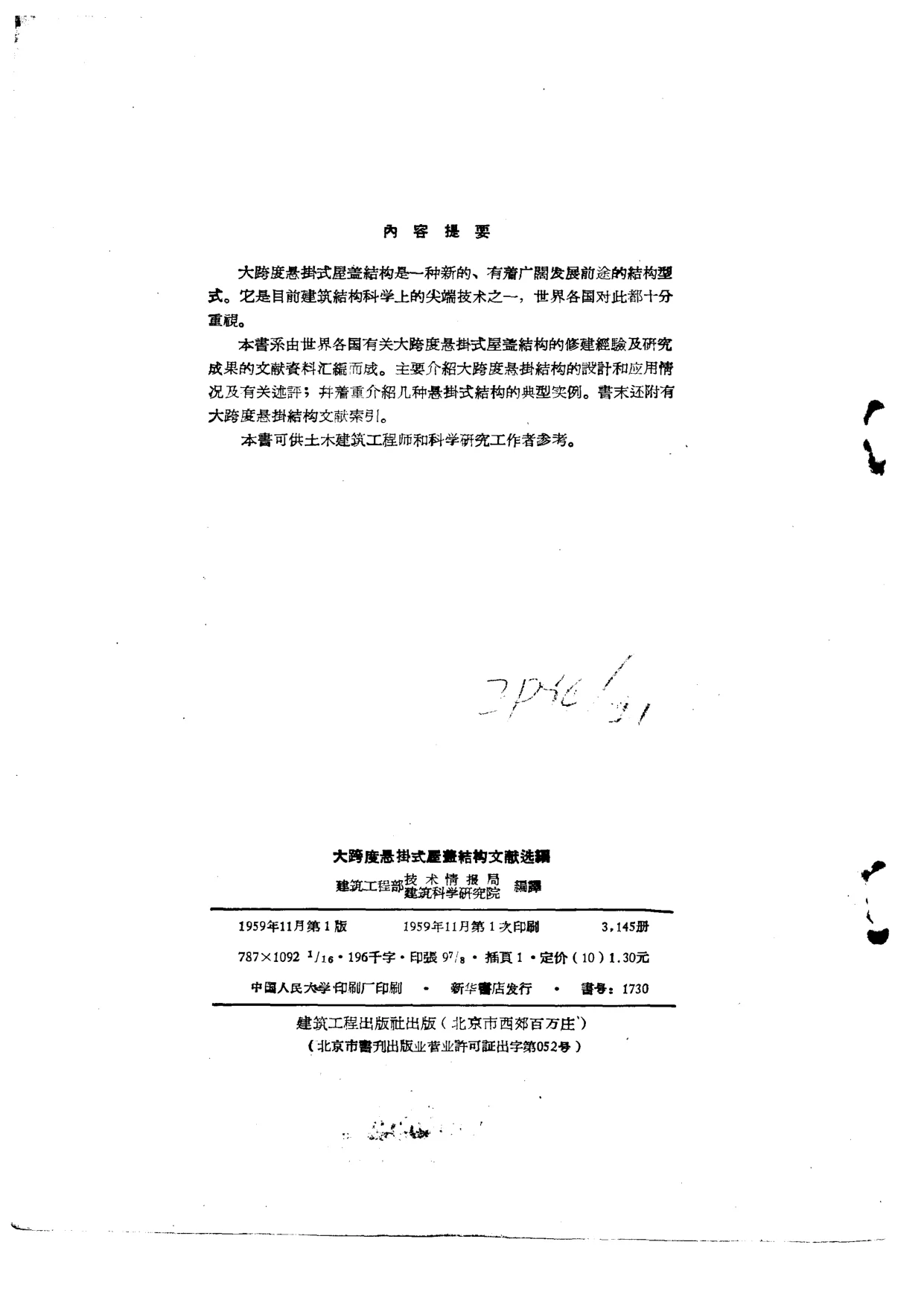

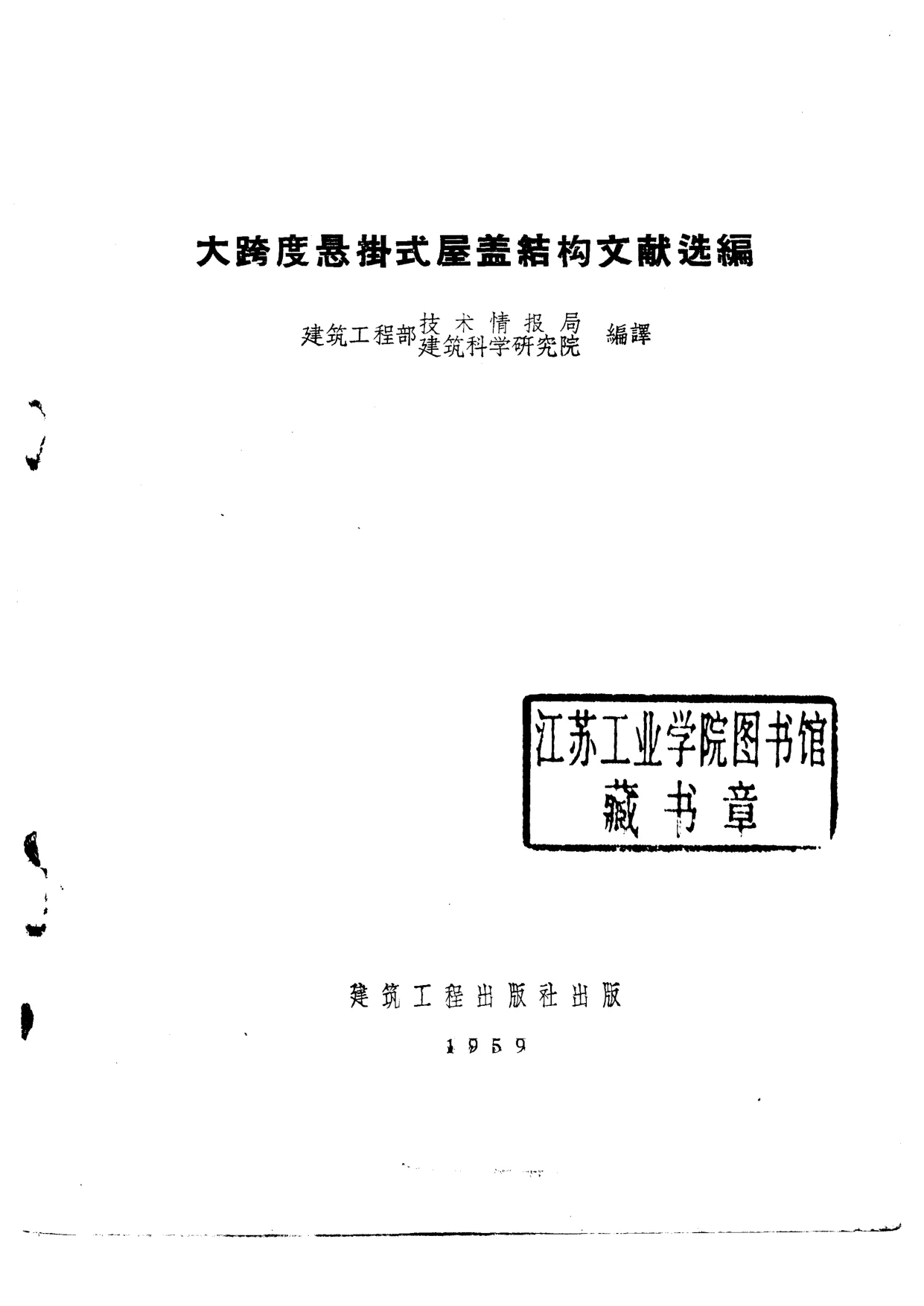

本书中文题名《大跨度悬挂式屋盖结构文献选编》，封面及题名页保留繁体题名“大跨度悬掛式屋盖結构文献选編”，由建筑工程部技术情报局、建筑工程部建筑科学研究院编译，建筑工程出版社1959年11月第1版、1959年11月第1次印刷。据版权页信息，本书开本787×1092 1/16，196千字，印张9 7/8，插页1，定价（10）1.30元；中国人民大学印刷厂印刷，新华书店发行，书号1730；建筑工程出版社出版，社址北京市西郊百万庄，北京市书刊出版业营业许可证出字第052号。卷首“内容提要”说明：大跨度悬挂式屋盖结构是一种新的、有着广阔发展前途的结构型式，是目前建筑结构科学上的尖端技术之一，世界各国对此都十分重视；本书由世界各国有关大跨度悬挂式屋盖结构的修建经验及研究成果文献资料汇编而成，主要介绍大跨度悬挂结构的设计和应用情况及有关述评，并着重介绍几种悬挂式结构的典型实例；书末附有大跨度悬挂结构文献索引；本书可供土木建筑工程师和科学研究工作者参考。

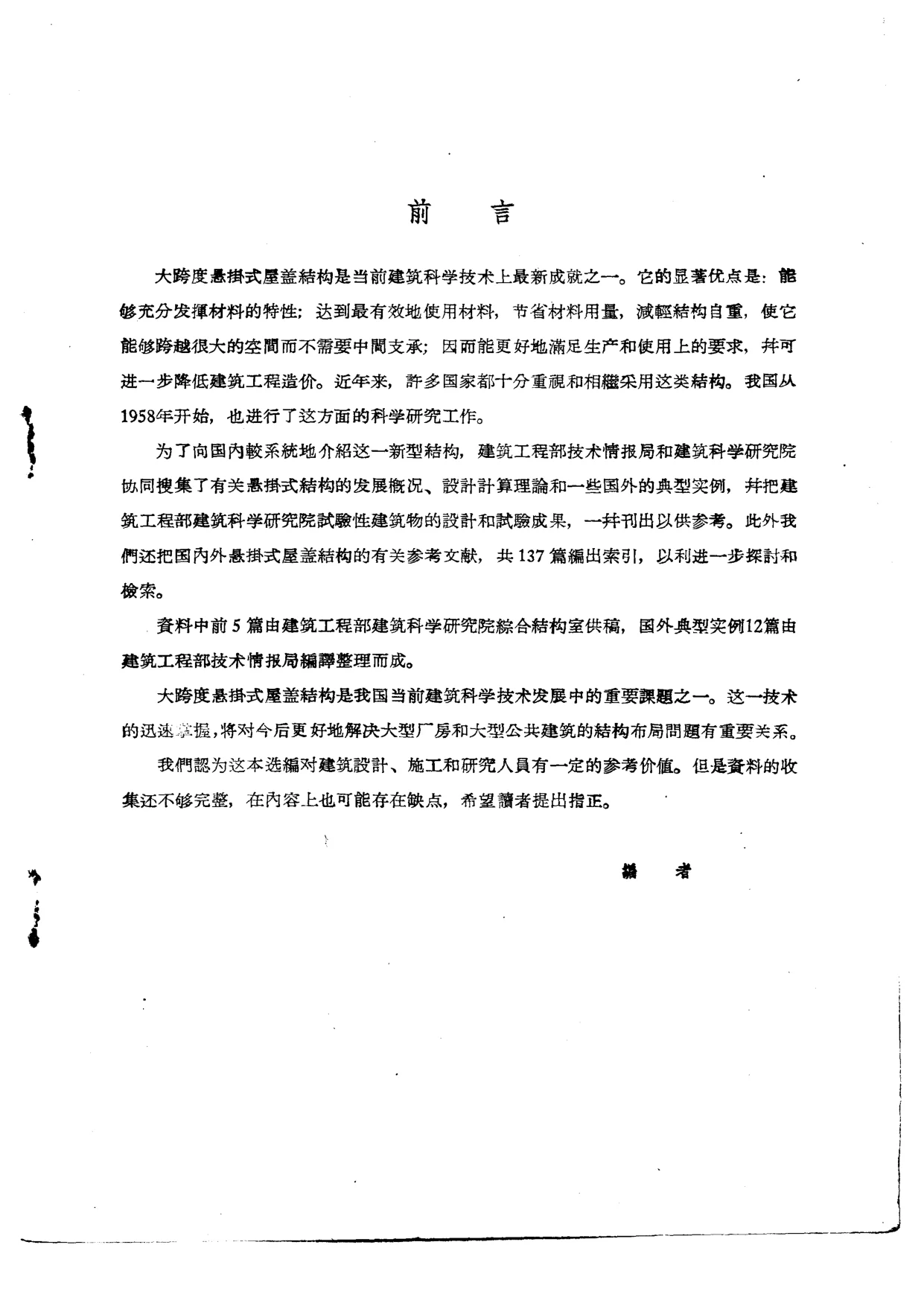

前言进一步说明本书的编纂背景与结构：大跨度悬挂式屋盖结构是当前建筑科学技术上最新成就之一，其显著优点是能够充分发挥材料特性，达到最有效使用材料、节省材料用量、减轻结构自重，使它能够跨越很大空间而不需要中间支承，从而更好地满足生产和使用要求，并可进一步降低建筑工程造价；近年来许多国家都十分重视和相继采用这类结构，我国从1958年开始也进行了这方面的科学研究工作。为了向国内较系统地介绍这一新型结构，建筑工程部技术情报局和建筑科学研究院协同搜集了有关悬挂式结构的发展概况、设计计算理论和一些国外典型实例，并把建筑工程部建筑科学研究院试验性建筑物的设计和试验成果一并刊出以供参考；此外还把国内外悬挂式屋盖结构有关参考文献共137篇编出索引，以便进一步探讨和检索。前言还说明资料中前5篇由建筑工程部建筑科学研究院综合结构室供稿，国外典型实例12篇由建筑工程部技术情报局编译整理而成；并指出大跨度悬挂式屋盖结构是我国当前建筑科学技术发展中的重要课题之一，这一技术的迅速掌握将对今后更好地解决大型厂房和大型公共建筑的结构布局问题有重要关系。

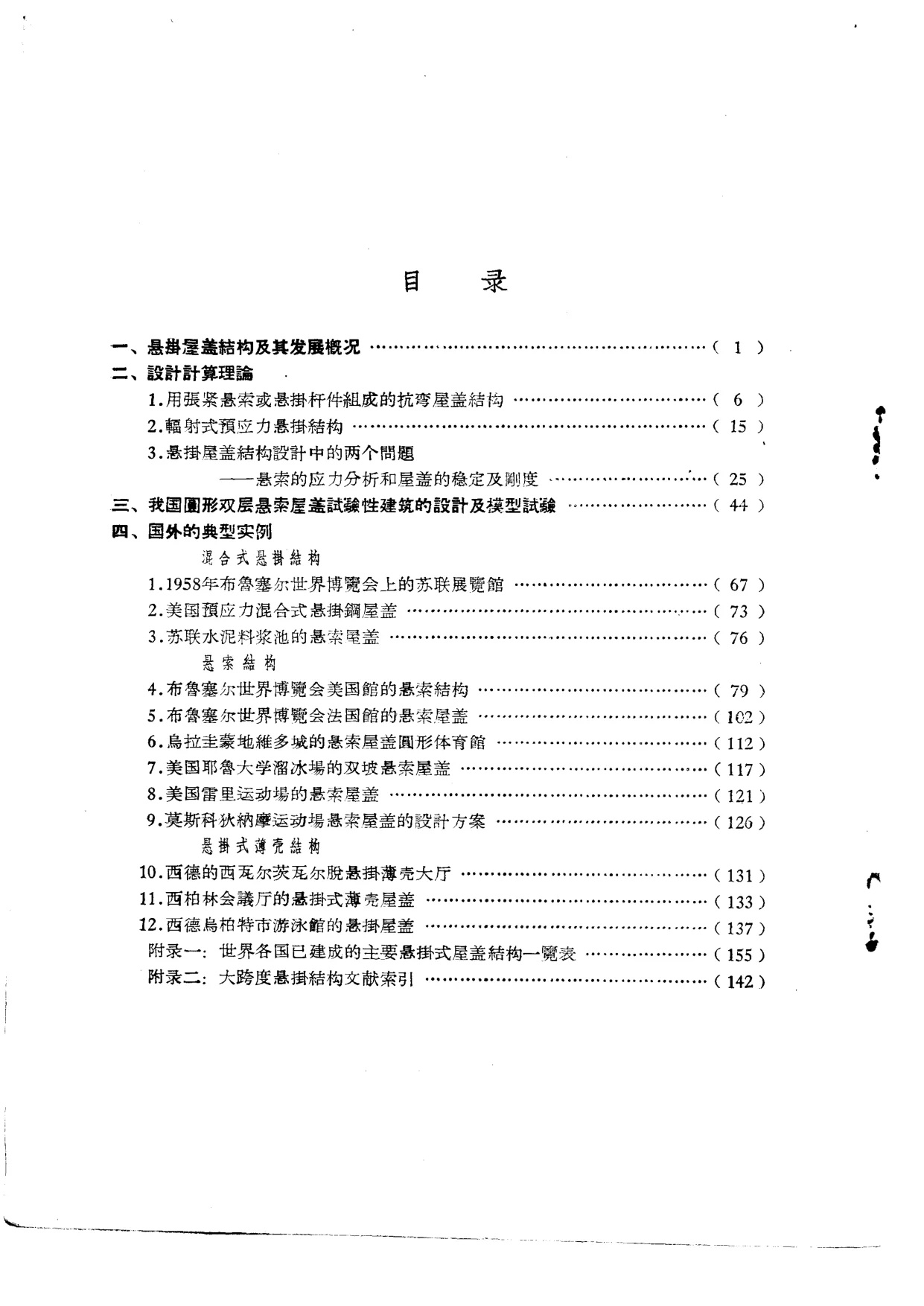

从目录可见，全书分为若干部分：一、悬挂屋盖结构及其发展概况；二、设计计算理论，包括用张紧悬索或悬挂杆件组成的抗弯屋盖结构、辐射式预应力悬挂结构、悬挂屋盖结构设计中的两个问题——悬索的应力分析和屋盖的稳定及刚度；三、我国圆形双层悬索屋盖试验性建筑的设计及模型试验；四、国外的典型实例，又分混合式悬挂结构、悬索结构、悬挂式薄壳结构三类，列有1958年布鲁塞尔世界博览会苏联展览馆、美国预应力混合式悬挂钢屋盖、苏联水泥料浆池悬索屋盖、布鲁塞尔世界博览会美国馆悬索结构、法国馆悬索屋盖、乌拉圭蒙得维的亚城悬索屋盖圆形体育馆、美国耶鲁大学溜冰场双坡悬索屋盖、美国雷里运动场悬索屋盖、莫斯科狄纳摩运动场悬索屋盖设计方案、西德西瓦尔茨瓦尔脱悬挂薄壳大厅、西柏林会议厅悬挂式薄壳屋盖、西德乌柏特市游泳馆悬挂屋盖等；附录一为世界各国已建成的主要悬挂式屋盖结构一览表，附录二为大跨度悬挂结构文献索引。

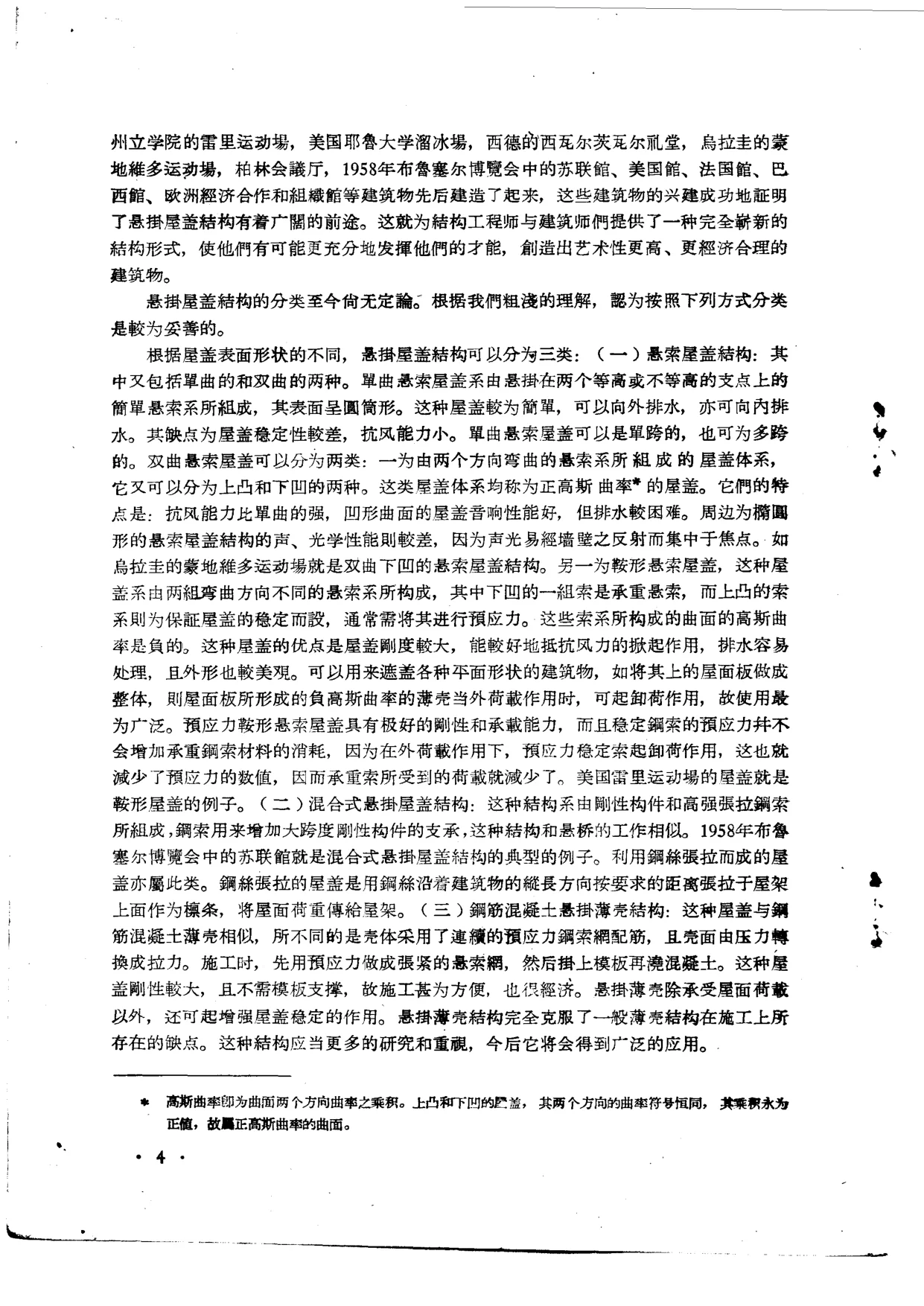

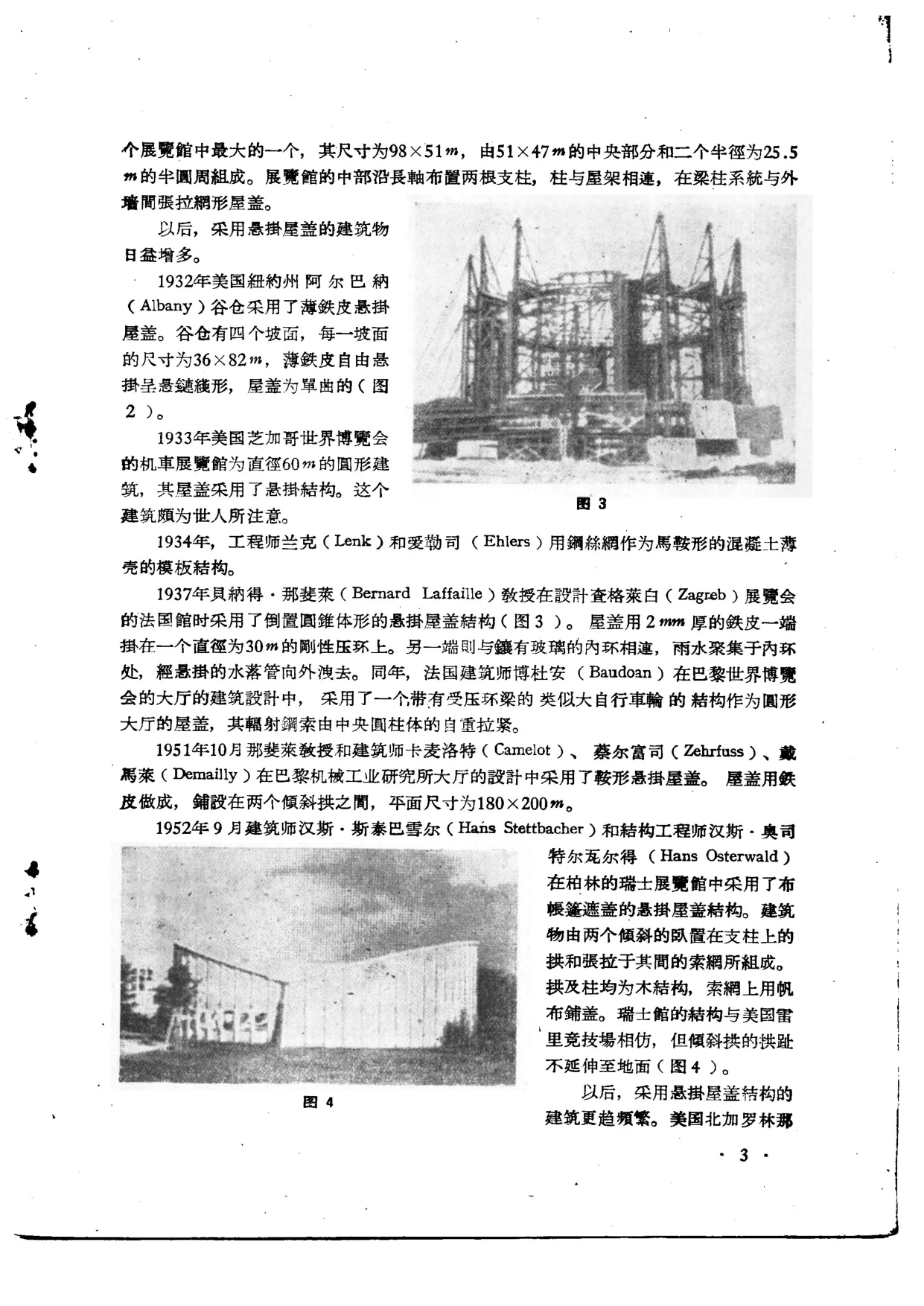

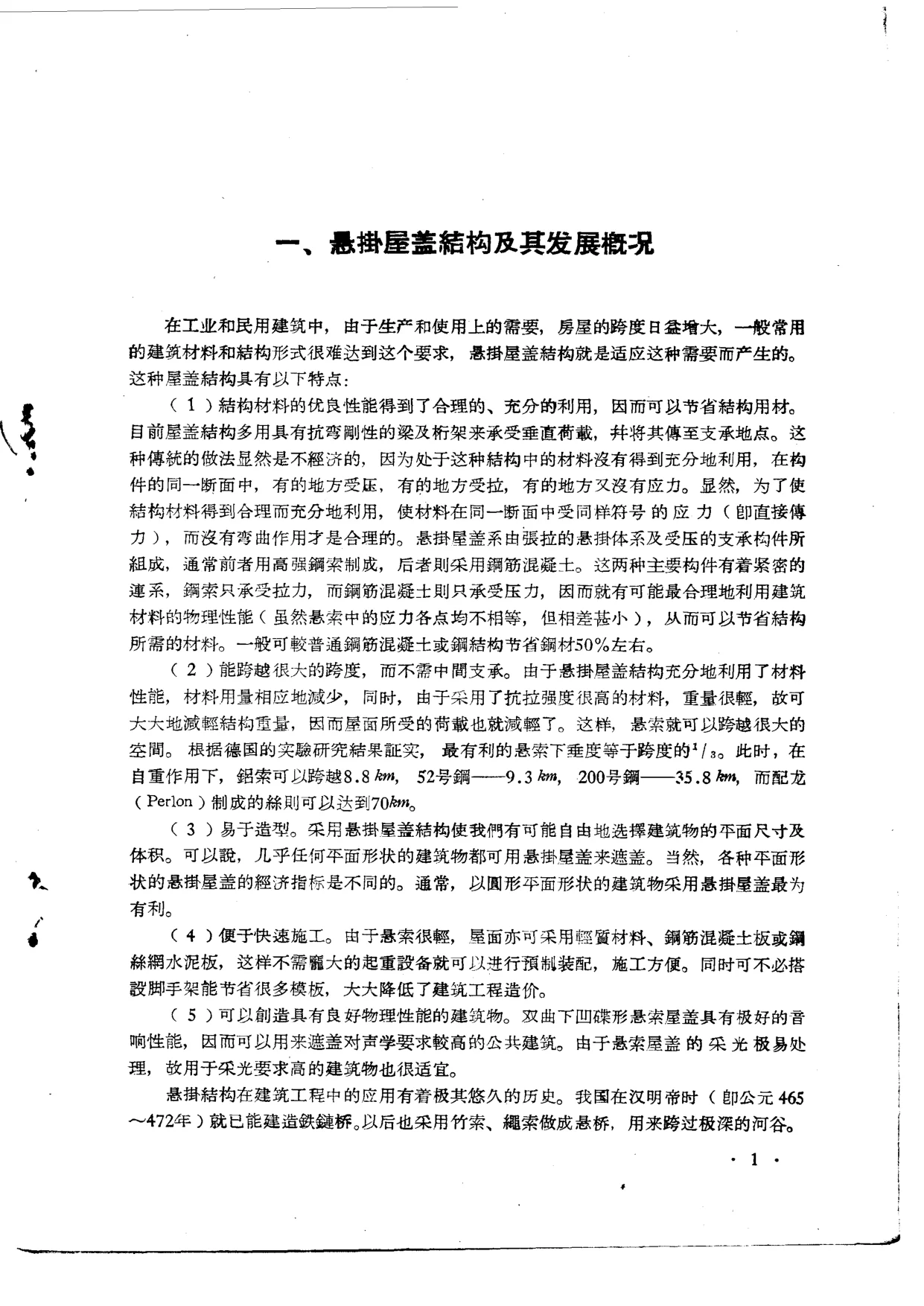

正文第一章“悬挂屋盖结构及其发展概况”从工业和民用建筑跨度日益增大、常用建筑材料和结构形式难以达到要求谈起，归纳悬挂屋盖结构的特点：结构材料优良性能得到合理充分利用，悬索只承受拉力、钢筋混凝土只承受压力，一般可较普通钢筋混凝土或钢结构节省钢材50%左右；能跨越很大跨度而不需中间支承，据德国实验研究结果，最有利悬索下垂度等于跨度的1/3，此时在自重作用下铝索可跨越8.8 km、52号钢9.3 km、200号钢35.8 km、配龙（Perlon）丝可达70 km；易于造型，几乎任何平面形状建筑物都可用悬挂屋盖遮盖，通常圆形平面最为有利；便于快速施工，悬索轻、屋面可采用轻质材料、钢筋混凝土板或钢丝网水泥板，不需庞大起重设备，可预制装配，不必搭设脚手架，节省模板；可创造具有良好物理性能的建筑物，双曲下凹碟形悬索屋盖具有极好音响性能，采光也易处理。该章还追溯悬挂结构历史，述及我国汉明帝时（公元465—472年）已能建造铁链桥，以后采用竹索、绳索做成悬桁跨越深谷，历代铁链桥中以云南元江桥、贵州盘江桥及四川（原西康）泸定大渡河桥为最大；并述及苏联在悬桥、悬索桁架、柔线计算理论方面的研究，1896年俄国工程师B.Γ.苏霍夫在尼若城展览馆首次采用空间金属结构，用柔索受拉代替刚性构件受弯，与普通屋架相比悬挂屋盖已能减轻结构重量约4倍左右；此后述及1932年美国纽约州阿尔巴纳谷仓薄铁皮悬挂屋盖、1933年美国芝加哥世界博览会机车展览馆圆形建筑悬挂结构、1934年工程师兰克和爱勒司用钢丝网作马鞍形混凝土薄壳模板结构、1937年贝纳特·弗里来教授在扎格勒布展览会法国馆采用倒置圆锥体形悬挂屋盖、1951年巴黎机械工业研究所大厅鞍形悬挂屋盖、1952年柏林瑞士展览馆布帐篷遮盖悬挂屋盖结构，以及美国雷里运动场、耶鲁大学溜冰场、西德西瓦尔茨瓦尔脱礼堂、乌拉圭蒙得维的亚运动场、柏林会议厅、1958年布鲁塞尔博览会苏联馆、美国馆、法国馆、巴西馆等建筑。该章还讨论悬挂屋盖分类，按屋盖表面形状分为悬索屋盖结构（单曲和双曲，双曲又分正高斯曲率和负高斯曲率鞍形）、混合式悬挂屋盖结构、钢筋混凝土悬挂薄壳结构；按屋面材料分为轻型和重型两类。该章末述及我国1958年末开始悬挂屋盖结构研究，同济大学曾在圆形学生饭厅设计方案中考虑采用形如卧置自行车轮的圆形双层悬挂屋盖结构，建筑工程部建筑科学研究院与北京市城市规划局设计院合作结合某工程对鞍形悬挂屋盖结构进行研究，屋盖形状与美国雷里运动场相同，但屋面铺设钢筋混凝土预制板；建研院又对圆形双层悬挂屋盖结构进行研究，屋面铺设加气硅酸盐预制板，并正在兴建直径15m的试验性建筑。

第二章“设计计算理论”收录用张紧悬索或悬挂杆件组成的抗弯屋盖结构、辐射式预应力悬挂结构、悬挂屋盖结构设计中的两个问题等文，涉及封闭外环张紧悬索或悬挂杆件结构、承重系统及构造特点、计算公式推导、数例、双层悬挂结构优越性、耗钢量分析等；文中列有圆形及椭圆形辐射杆张拉结构平面及纵截面图、静力系统示意图、系统变形和分解为部分系统示意图、考虑与不考虑压环压缩变形时的杆件应力线和应变曲线、有内部支杆的双层悬挂结构图等。本次OCR所见前20页包括封面、内容提要、版权页、前言、目录、正文第一章及第二章开头部分。本书把发展概况、设计计算理论、国内试验性建筑和国外典型实例结合起来，并附文献索引，对了解20世纪50年代末大跨度悬挂式屋盖结构的国际发展与中国初期研究具有资料价值。本次仅见前20页，后续内容待补。
