电子技术基础 第一册

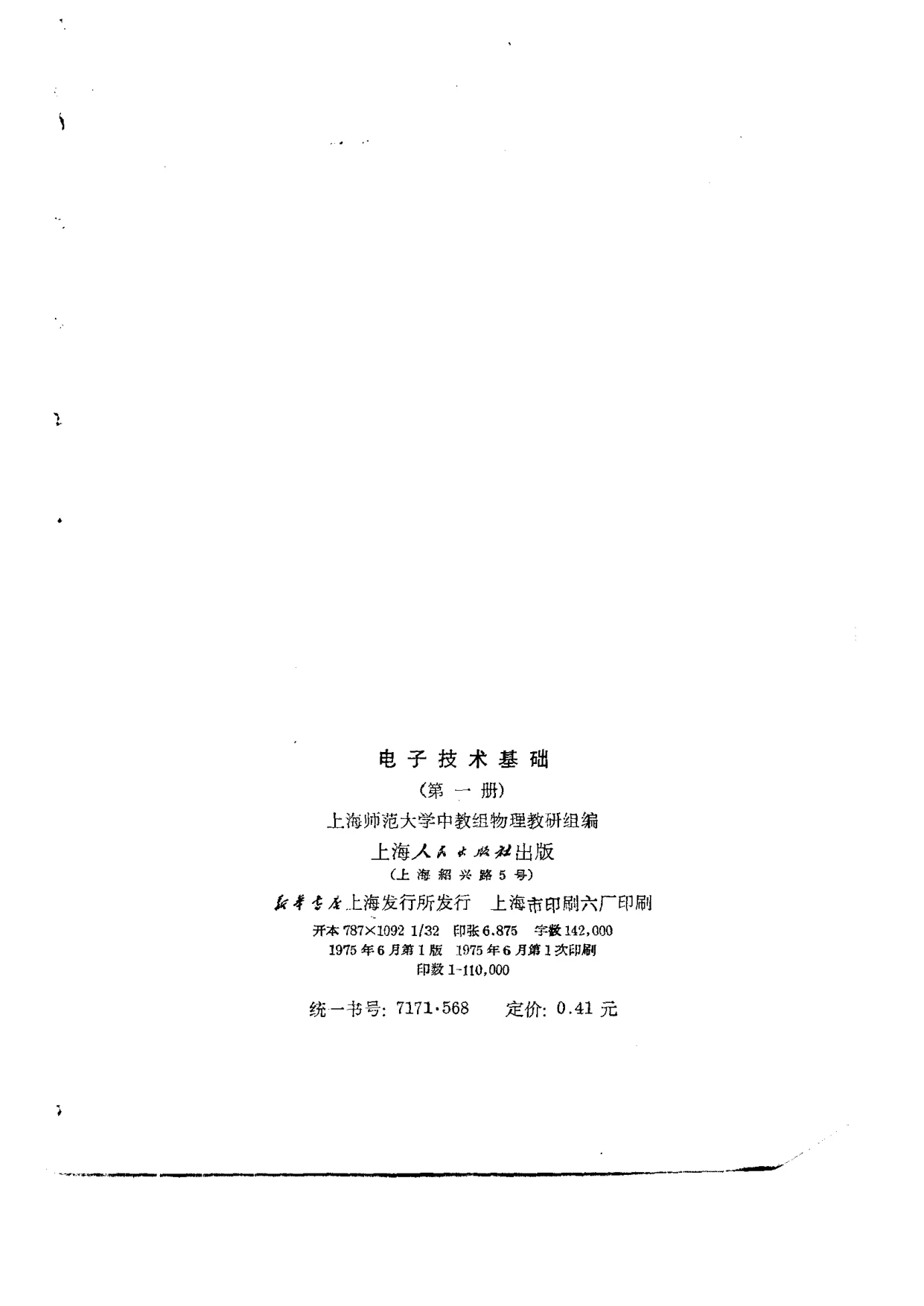

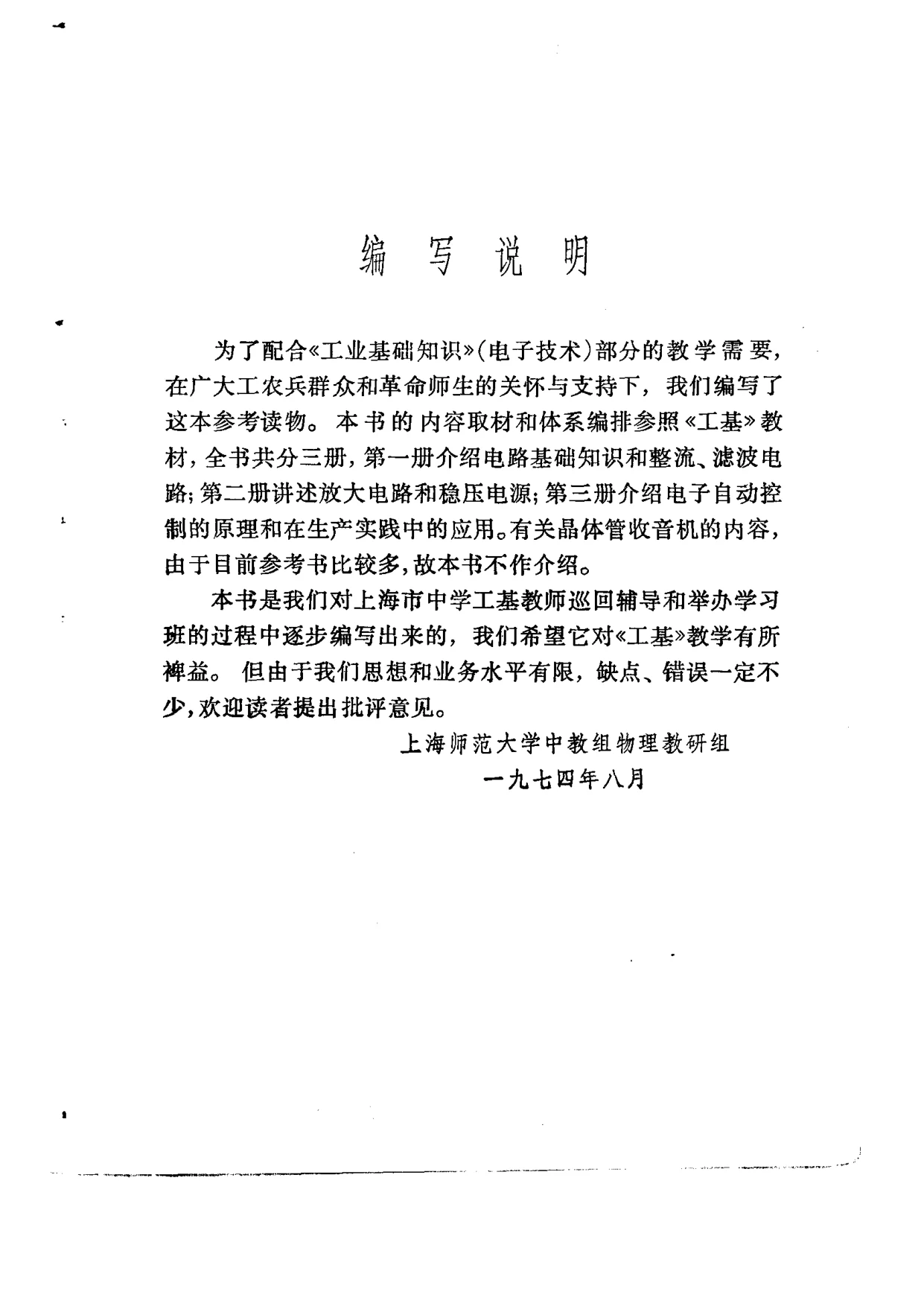

本书为《电子技术基础》第一册，由上海师范大学中教组物理教研组编，上海人民出版社1975年6月第1版第1次印刷，统一书号7171.568，定价0.41元，开本787×1092 1/32，印张6.875，字数142,000，印数1—110,000。据编写说明，本书是为配合《工业基础知识》（电子技术）部分的教学需要，在广大工农兵群众和革命师生的关怀与支持下编写的参考读物；内容取材和体系编排参照《工基》教材，全书共分三册，第一册介绍电路基础知识和整流、滤波电路，第二册讲述放大电路和稳压电源，第三册介绍电子自动控制的原理和生产实践中的应用；有关晶体管收音机的内容，因目前参考书比较多，故本书不作介绍。编写说明还指出，本书是在对上海市中学工基教师巡回辅导和举办学习班的过程中逐步编写出来的，希望它对《工基》教学有所裨益；编写说明署“上海师范大学中教组物理教研组，一九七四年八月”。卷首另印有“毛主席语录”，引“我们的教育方针，应该使受教育者在德育、智育、体育几方面都得到发展，成为有社会主义觉悟的有文化的劳动者”及“马克思主义的哲学认为十分重要的问题，不在于懂得了客观世界的规律性，因而能够解释世界，而在于拿了这种对于客观规律性的认识去能动地改造世界”。

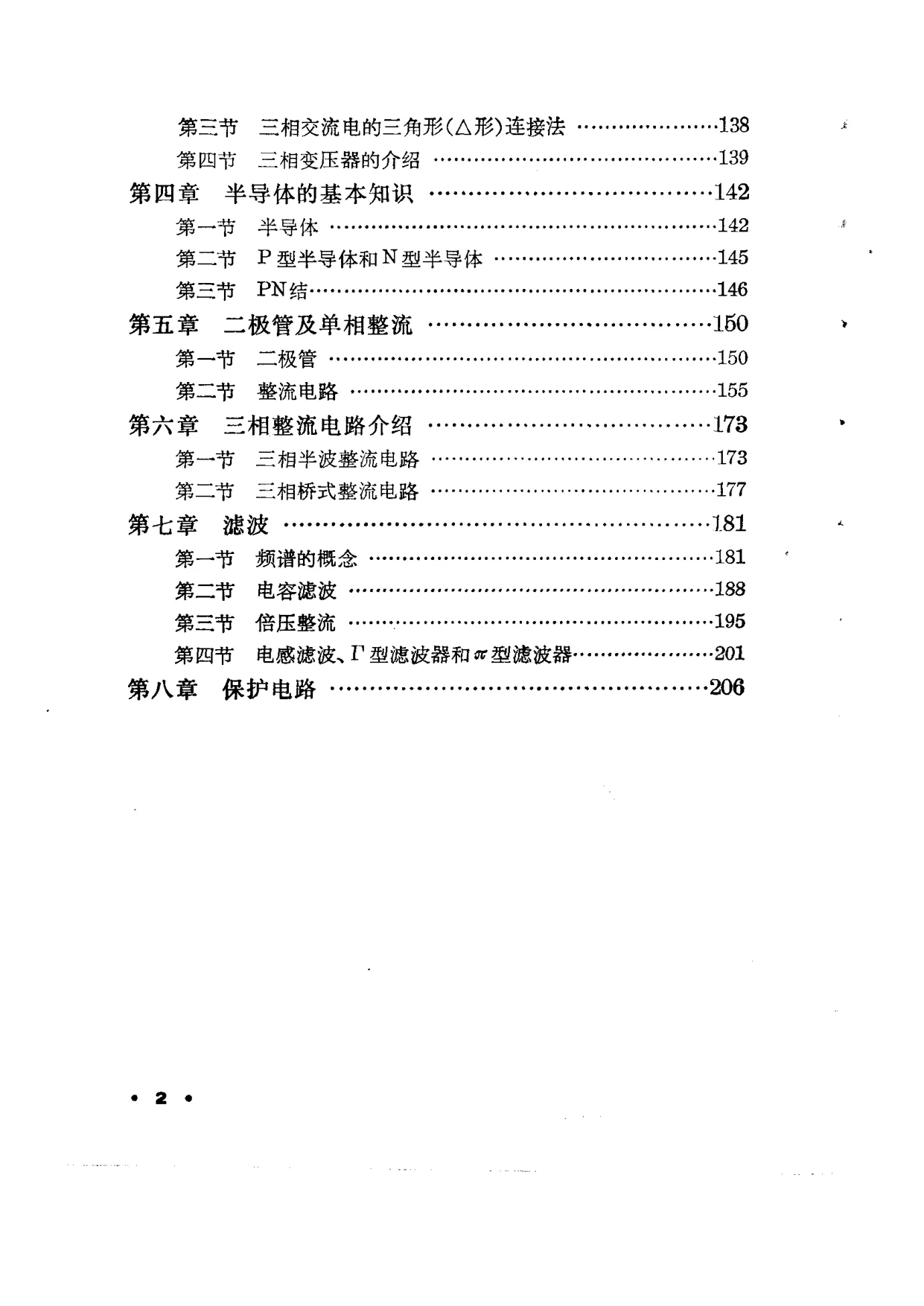

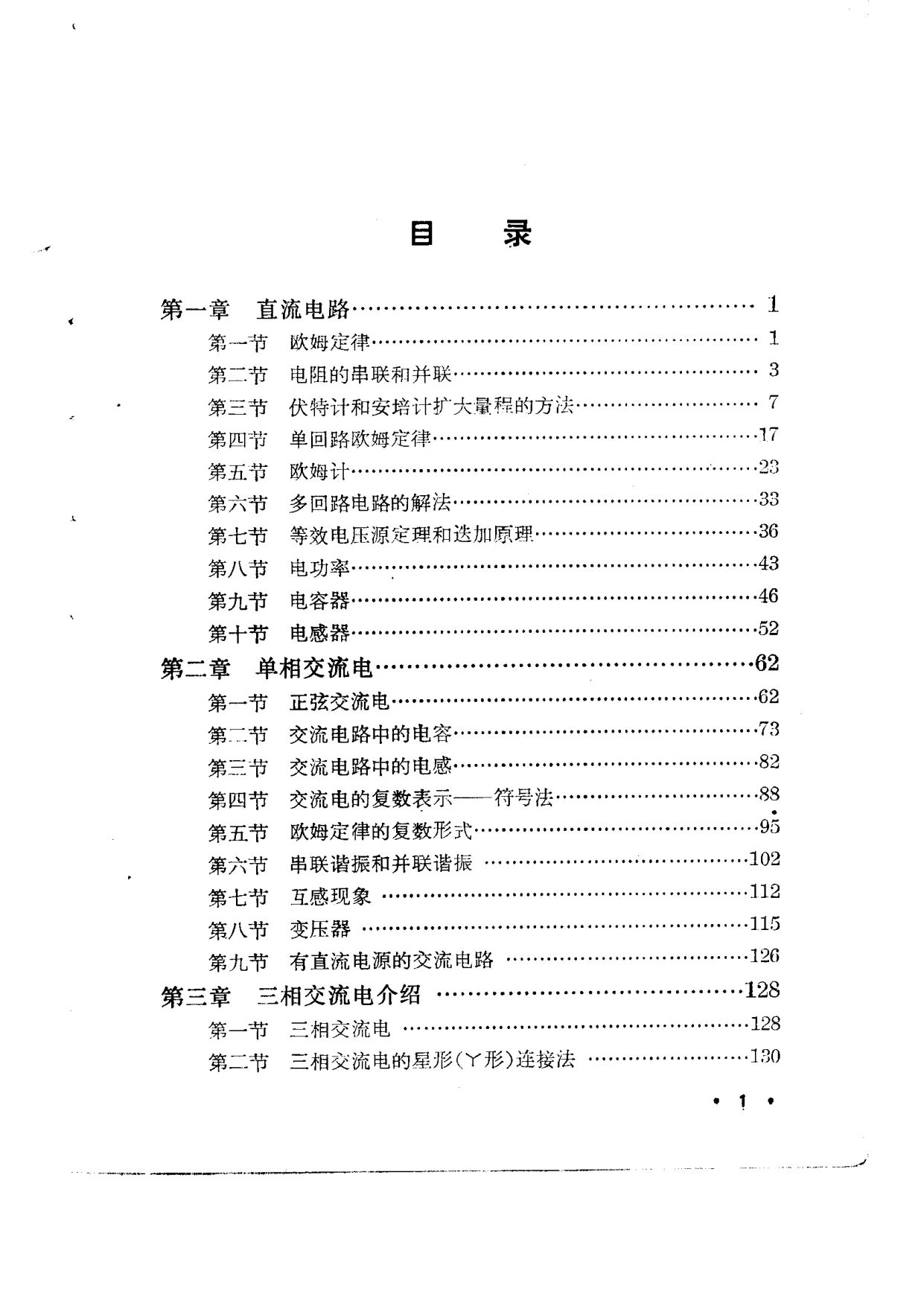

从目录可见，第一册内容包括：第一章直流电路，下设欧姆定律、电阻的串联和并联、伏特计和安培计扩大量程的方法、单回路欧姆定律、欧姆计、多回路电路的解法、等效电压源定理和迭加原理、电功率、电容器、电感器等节；第二章单相交流电，下设正弦交流电、交流电路中的电容、交流电路中的电感、交流电的复数表示——符号法、欧姆定律的复数形式、串联谐振和并联谐振、互感现象、变压器、有直流电源的交流电路等节；第三章三相交流电介绍，下设三相交流电、三相交流电的星形（Y形）连接法、三相交流电的三角形（△形）连接法、三相变压器的介绍等节；第四章半导体的基本知识，下设半导体、P型半导体和N型半导体、PN结等节；第五章二极管及单相整流，下设二极管、整流电路等节；第六章三相整流电路介绍，下设三相半波整流电路、三相桥式整流电路等节；第七章滤波，下设频谱的概念、电容滤波、倍压整流、电感滤波、Γ型滤波器和π型滤波器等节；第八章保护电路。

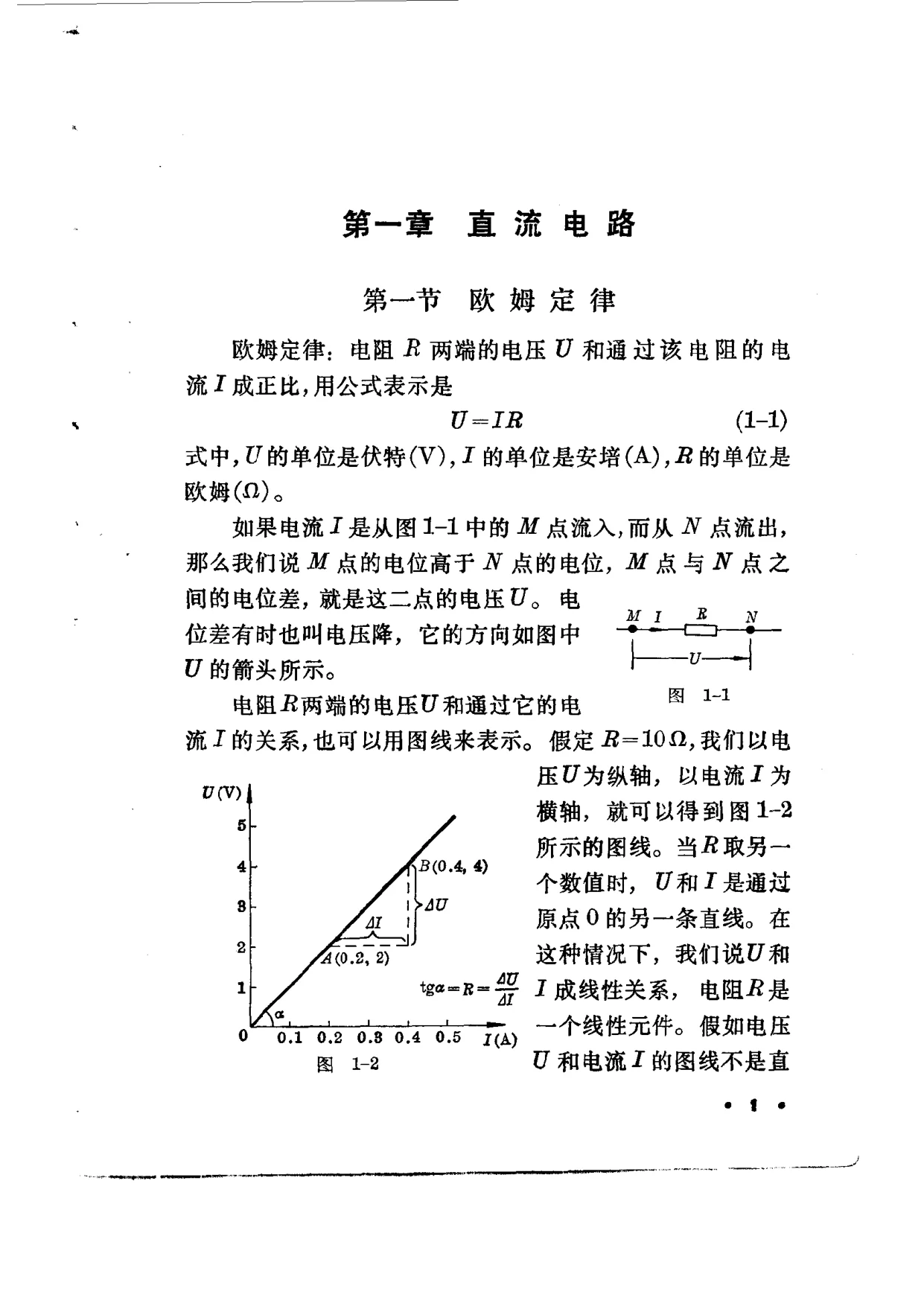

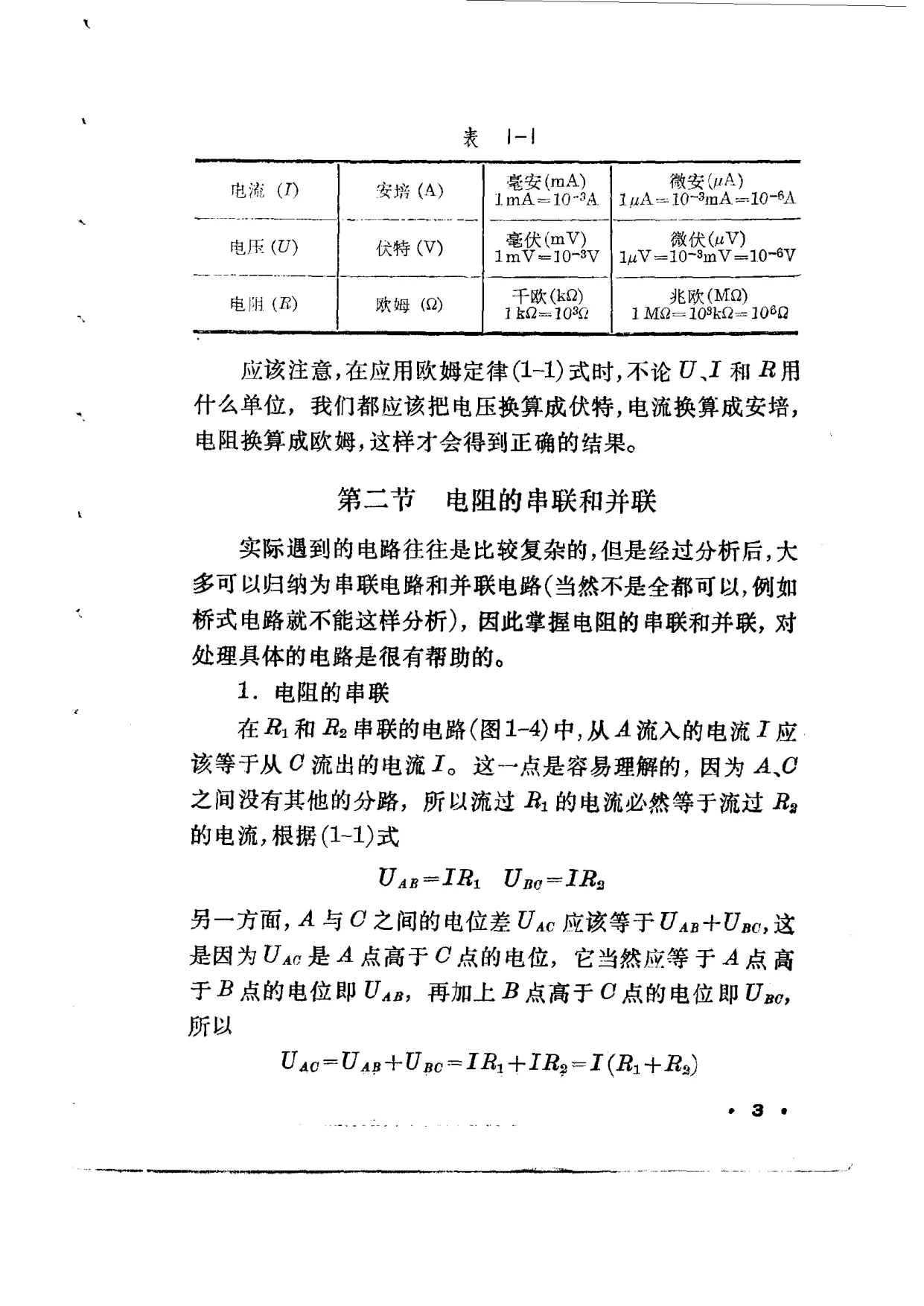

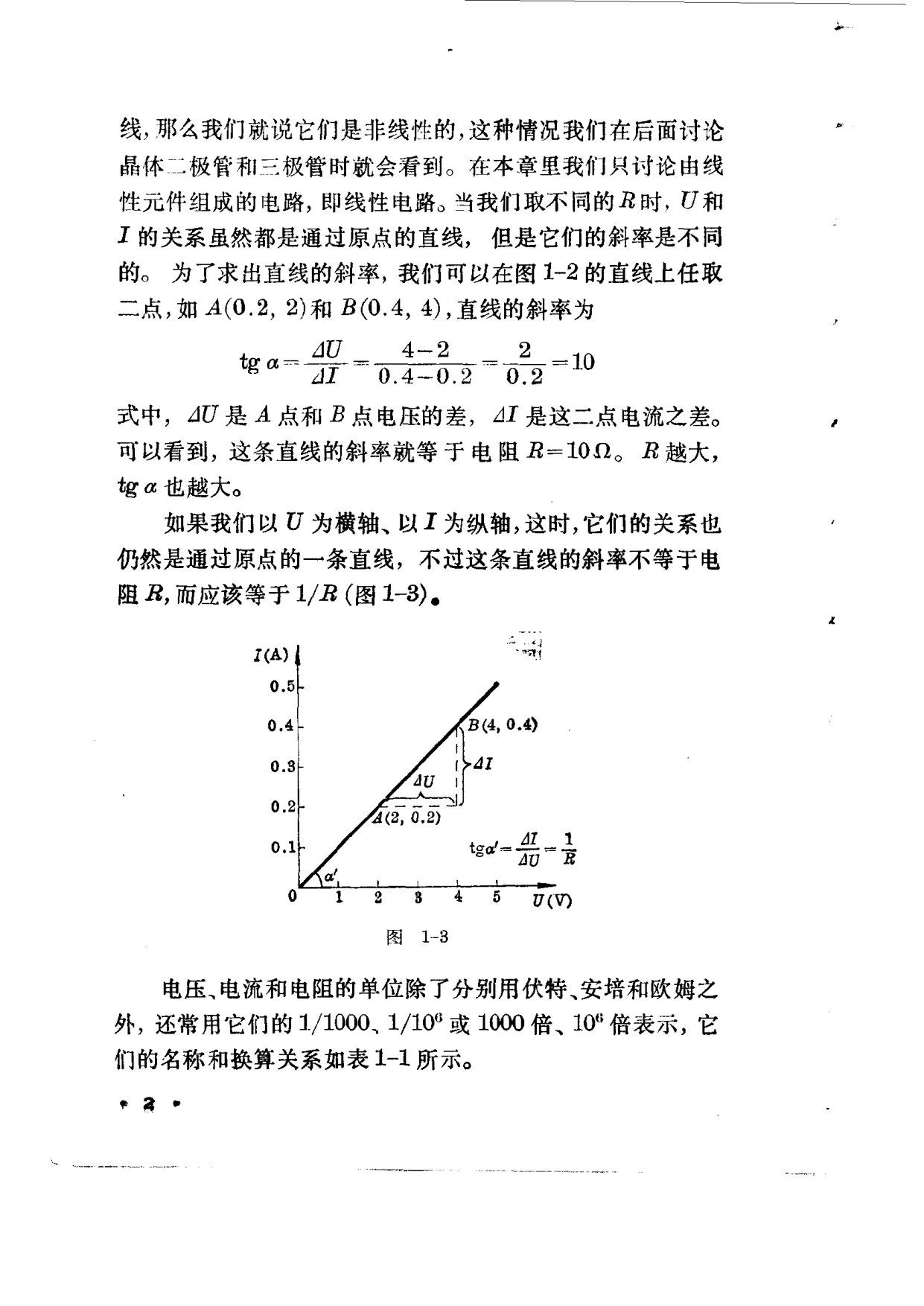

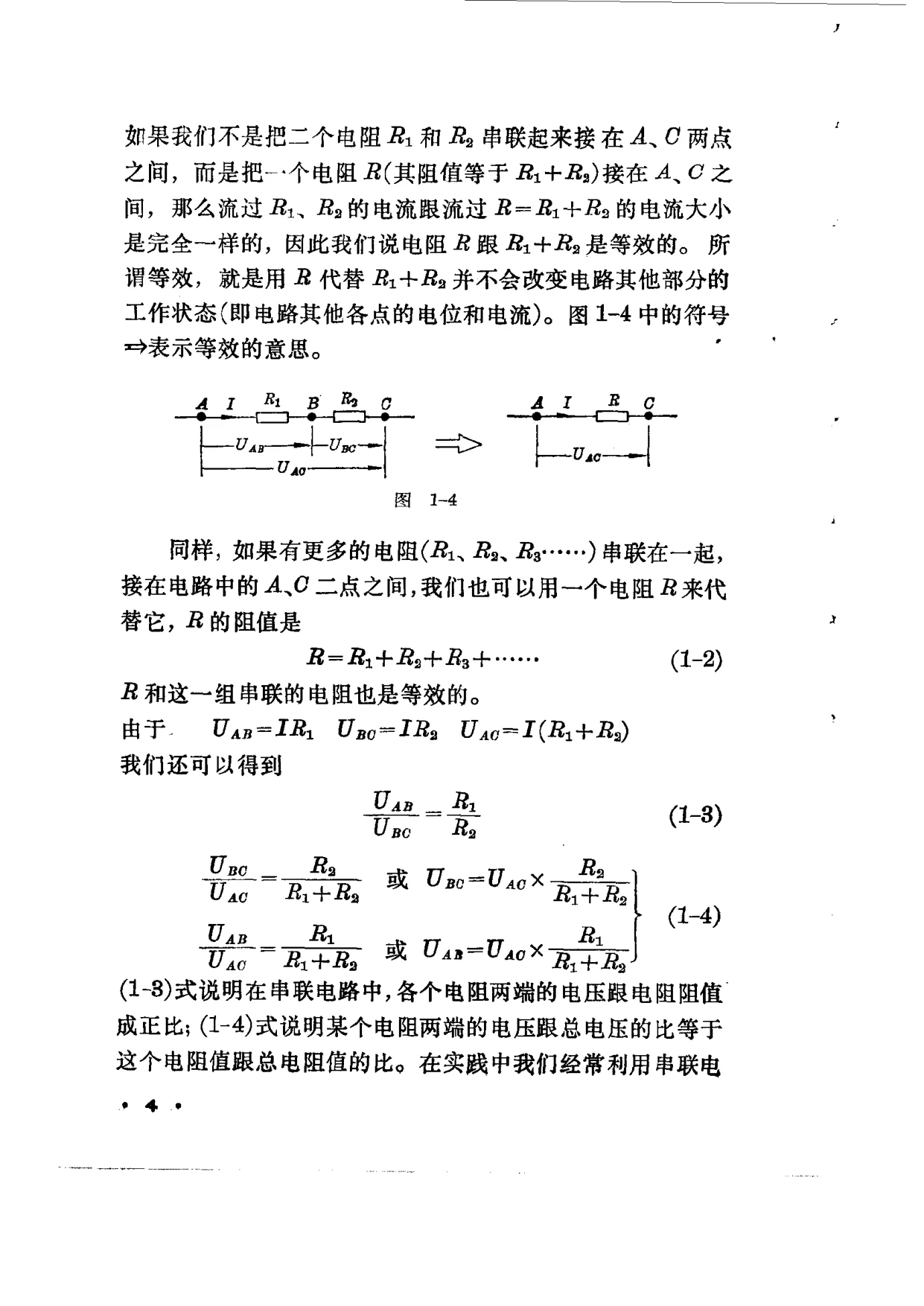

正文第一章“直流电路”第一节“欧姆定律”指出，电阻R两端的电压U和通过该电阻的电流I成正比，公式为U=IR，式中U的单位是伏特（V），I的单位是安培（A），R的单位是欧姆（Ω）；并说明电流从M点流入、从N点流出时，M点电位高于N点电位，M点与N点之间的电位差就是这两点的电压U，电位差有时也叫电压降。该节还用图线表示电阻两端电压U和通过它的电流I的关系，假定R=10Ω，以电压U为纵轴、电流I为横轴，得到通过原点的直线，说明U和I成线性关系，电阻R是线性元件；若图线不是直线则为非线性，后面讨论晶体二极管和三极管时会看到；本章只讨论由线性元件组成的线性电路。该节还说明直线斜率等于电阻R，R越大斜率越大；若以U为横轴、I为纵轴，则斜率等于1/R；并列表说明电流、电压、电阻的单位及毫安、微安、毫伏、微伏、千欧、兆欧等换算关系，强调应用欧姆定律时应把电压换算成伏特、电流换算成安培、电阻换算成欧姆。第二节“电阻的串联和并联”分别论述串联电路电流相等、总电压等于各电阻电压之和、等效电阻等于各电阻之和、各电阻两端电压与阻值成正比，以及并联电路各电阻两端电压相等、总电流等于各支路电流之和、等效电阻的倒数等于各并联电阻倒数之和、各支路电流与阻值成反比等内容，并举分压电路和音量控制电路为例。第三节“伏特计和安培计扩大量程的方法”说明伏特计和毫安计或安培计一般用微安表加装适当电阻制成，扩大量程前要知道表头量程（满刻度电流）和内阻，介绍测量表头量程和内阻的方法，并分别论述伏特计量程扩大采用串联分压电阻、安培计量程扩大采用并联分流电阻，给出计算公式和例1-1、例1-2，还讨论伏特计内阻对测量误差的影响及电压灵敏度Ω/V等。本次仅见前20页，后续内容待补。
