刨工技术

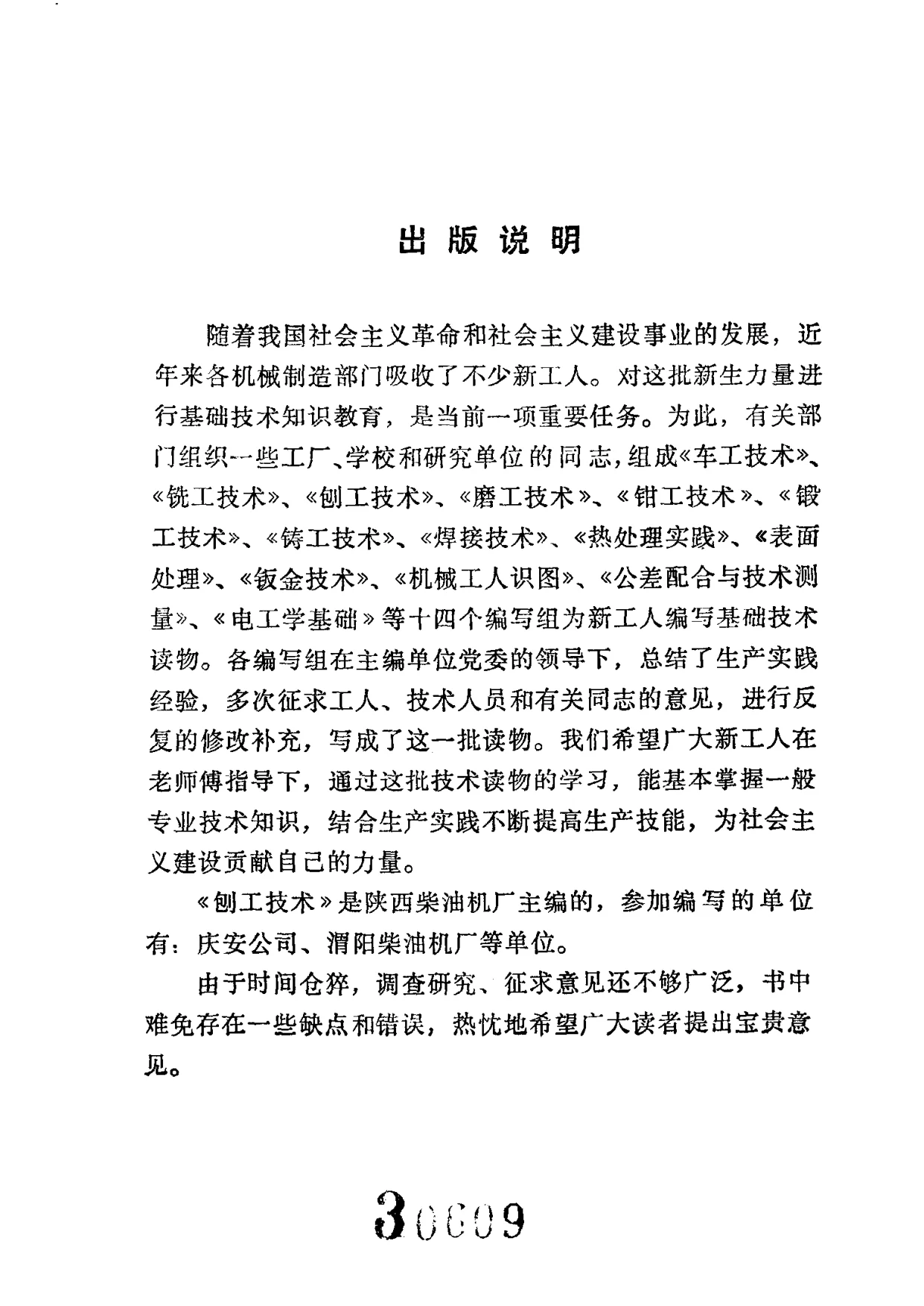

《刨工技术》是20世纪70年代“工人普及读物”中的一种，由陕西柴油机厂主编，《刨工技术》编写组编，庆安公司、渭阳柴油机厂等单位参加编写，国防工业出版社1973年8月在北京出版第1版并第1次印刷，印数000,001—200,600册，定价0.60元，统一书号15034·1317，开本787×1092 1/32，印张9，字数191千字。卷首“出版说明”说明，随着我国社会主义革命和社会主义建设事业发展，近年来各机械制造部门吸收了不少新工人，对这批新生力量进行基础技术知识教育是当前一项重要任务。为此，有关部门组织一些工厂、学校和研究单位的同志，组成《车工技术》《铣工技术》《刨工技术》《磨工技术》《钳工技术》《锻工技术》《铸工技术》《焊接技术》《热处理实践》《表面处理》《钣金技术》《机械工人识图》《公差配合与技术测量》《电工学基础》等十四个编写组，为新工人编写基础技术读物。各编写组在主编单位党委领导下，总结生产实践经验，多次征求工人、技术人员和有关同志意见，进行反复修改补充，写成这批读物。出版说明希望广大新工人在老师傅指导下，通过这批技术读物的学习，能基本掌握一般专业技术知识，结合生产实践不断提高生产技能，为社会主义建设贡献力量。出版说明还交代，《刨工技术》由陕西柴油机厂主编，参加编写的单位有庆安公司、渭阳柴油机厂等。

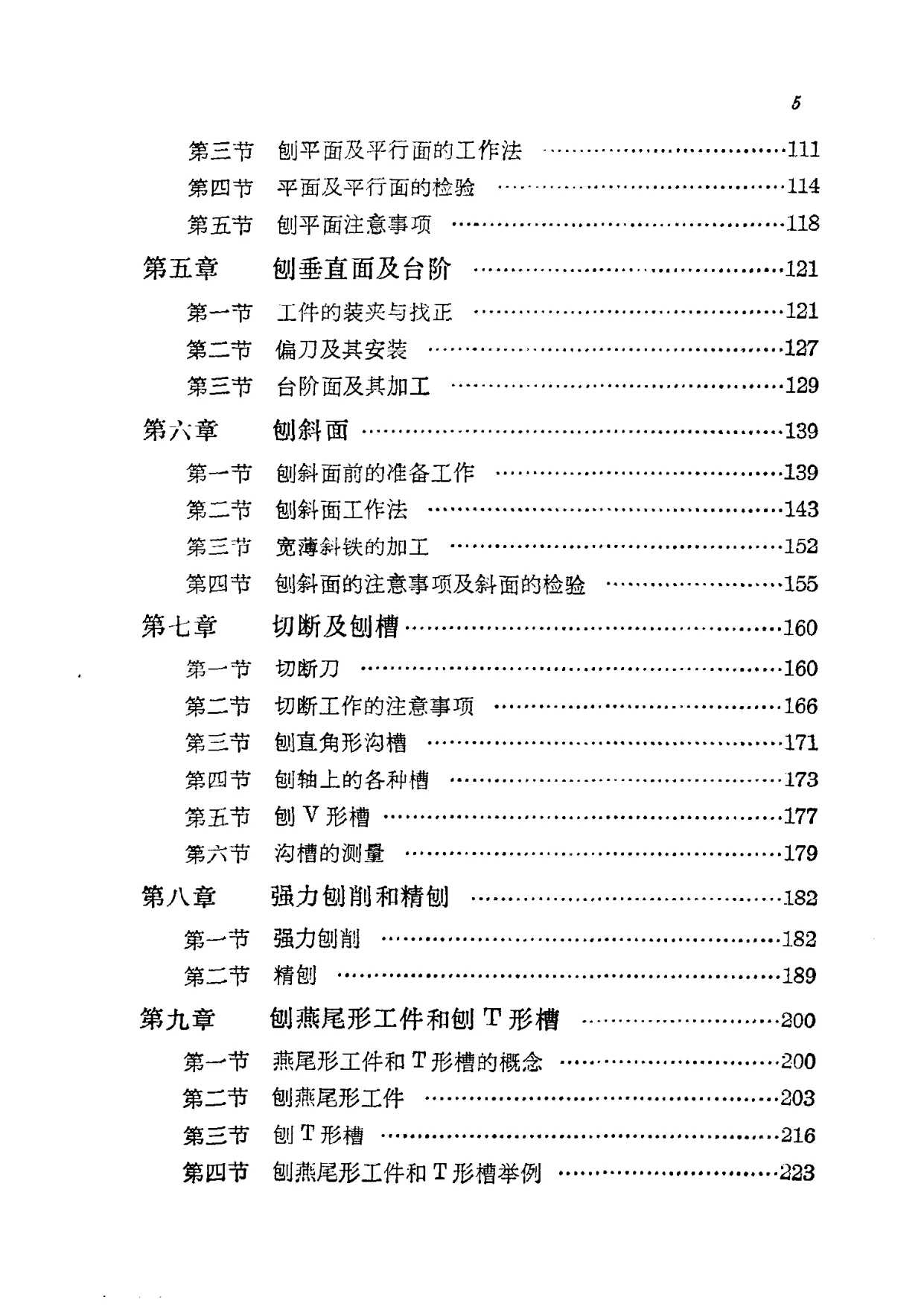

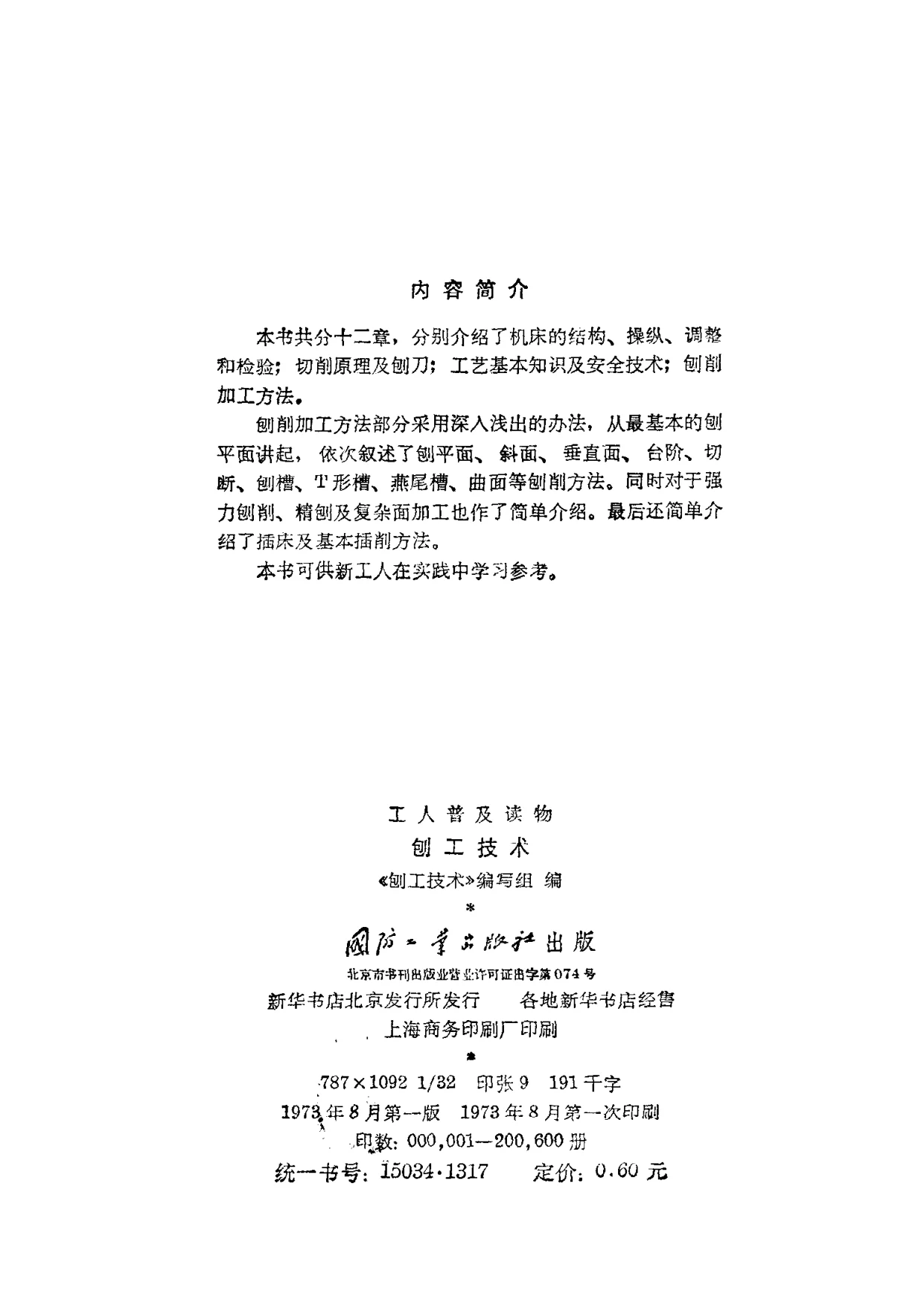

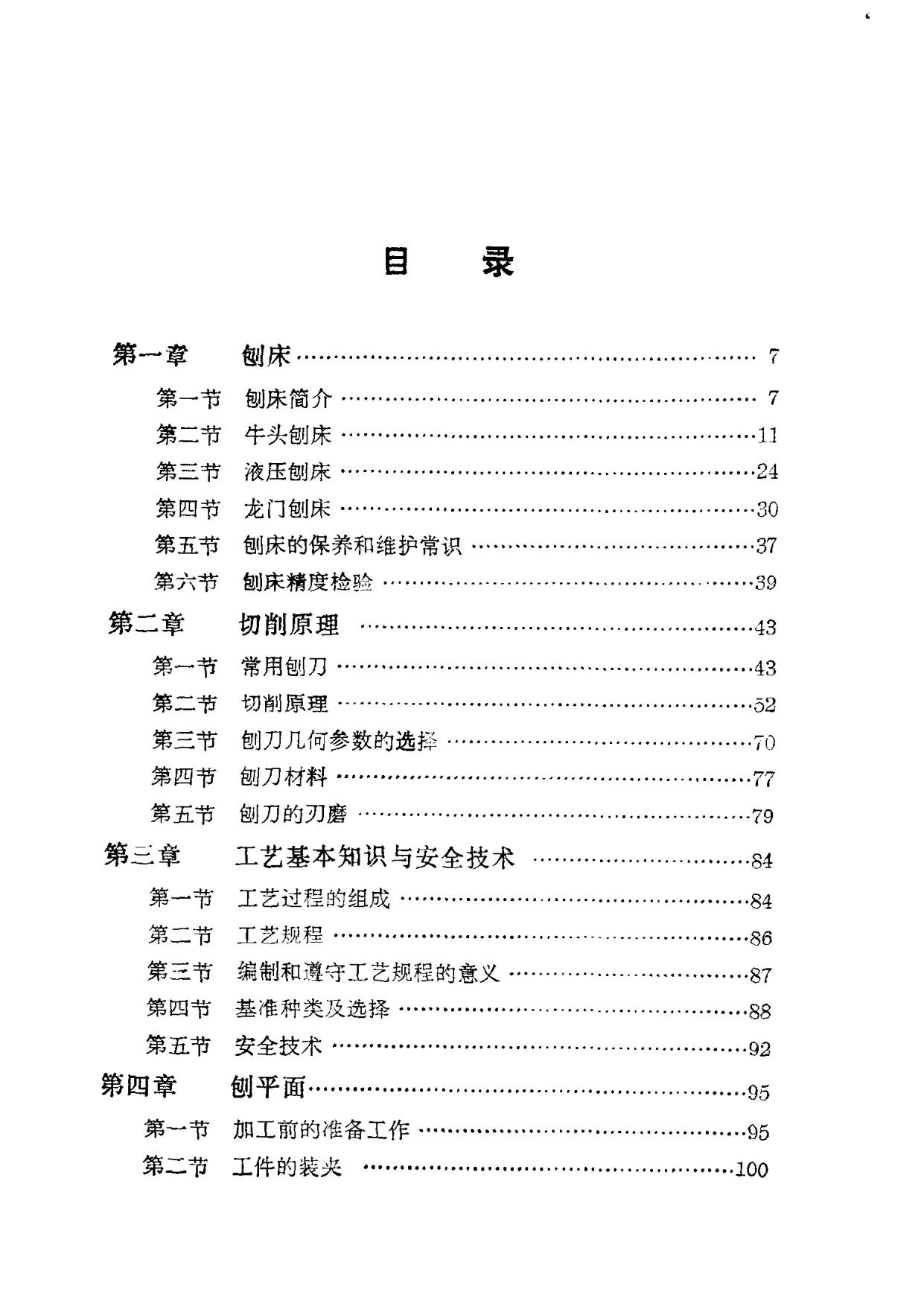

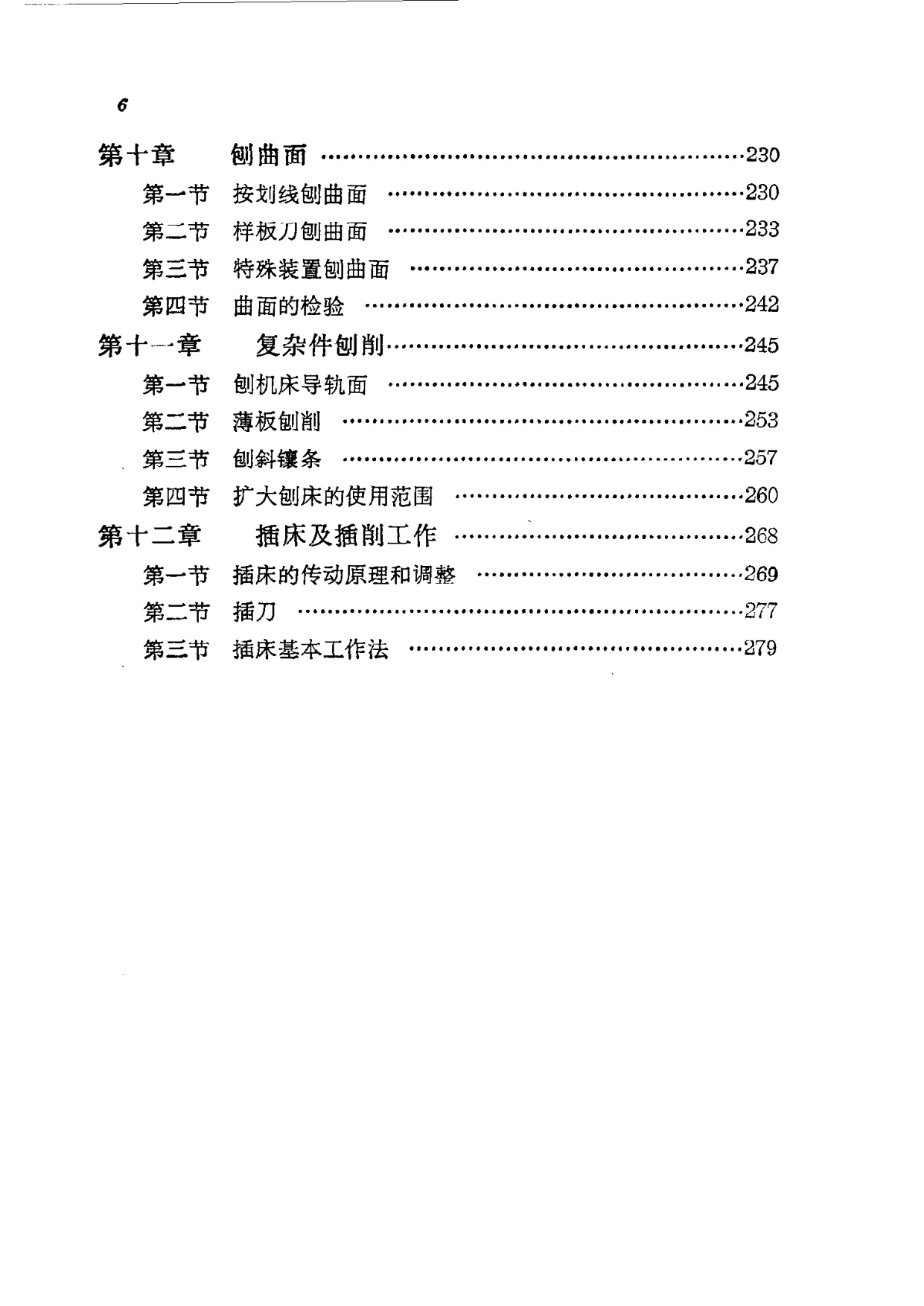

内容简介说明，本书共分十二章，分别介绍机床的结构、操纵、调整和检验；切削原理及刨刀；工艺基本知识及安全技术；刨削加工方法。刨削加工方法部分采用深入浅出的办法，从最基本的刨平面讲起，依次叙述刨平面、斜面、垂直面、台阶、切断、刨槽、T形槽、燕尾槽、曲面等刨削方法；同时对于强力刨削、精刨及复杂面加工也作了简单介绍；最后还简单介绍了插床及基本插削方法。本书可供新工人在实践中学习参考。从目录看，第一章“刨床”包括刨床简介、牛头刨床、液压刨床、龙门刨床、刨床保养和维护常识、刨床精度检验；第二章“切削原理”包括常用刨刀、切削原理、刨刀几何参数选择、刨刀材料、刨刀刃磨；第三章“工艺基本知识与安全技术”包括工艺过程组成、工艺规程、编制和遵守工艺规程的意义、基准种类及选择、安全技术；第四章“刨平面”包括加工前准备、工件装夹、刨平面及平行面工作法、平面及平行面检验、刨平面注意事项；第五章“刨垂直面及台阶”；第六章“刨斜面”；第七章“切断及刨槽”；第八章“强力刨削和精刨”；第九章“刨燕尾形工件和刨T形槽”；第十章“刨曲面”；第十一章“复杂件刨削”；第十二章“插床及插削工作”。

本次所见正文已展开第一章“刨床”部分内容。正文介绍，用切削方法加工各种金属零件的设备叫金属切削机床，简称机床，刨床是其中一类；刨床使刀具和工件之间产生相对直线往复运动来达到刨削工件表面的目的，往复运动是主运动，也叫切削运动，进刀运动是工作台或刨刀的间歇移动。在刨床上可以刨削水平面、垂直面、斜面、曲面、台阶面、燕尾形工件、T形槽、V形槽，也可以刨削孔、齿轮和齿条等。按结构特征，刨床大体分为牛头刨床、龙门刨床和插床：牛头刨床用来刨削中、小型工件，工件长度一般不超过1米，按加工长度可分大、中、小型，如B635-1、B650、B665、B690等；龙门刨床用来刨削大型工件，有些能加工十几米甚至几十米以上工件，如B2063型工作台面积6.3×20米，中、小型工件可在工作台上一次装夹几个，还可用几把刨刀同时刨削；插床又叫立式刨床，主要加工工件内表面，结构和牛头刨床几乎完全一样，不同点是插刀在垂直方向作直线往复运动，工作台除纵、横方向间歇进刀外，还可在圆周方向作间歇回转进刀。正文还介绍机床编号和主要技术规格，说明机床型号一般由代号后3～4个数字组成，第一个字母表示机床类别，字母后两个数字表示列别和组别，后面数字有时代表设计先后顺序，有时代表基本参数的1/10或1/100；举例说明B665是最大刨削长度650毫米的牛头刨床，B2010A是最大刨削宽度1000毫米的龙门刨床且为B2010型第一次改进，B5032是最大插削长度320毫米的普通插床。正文还结合B665型牛头刨床介绍主要部件和结构原理，包括床身、滑枕、摆杆机构、变速机构、刀架、工作台、横梁和进刀机构等，说明滑枕往复运动和工作台横向间歇运动是机动，工作台垂直和横向调整移动以及刀架吃刀深度调整移动是手动；并分析摆杆机构把电动机转动变成滑枕往复直线运动，以及工作行程速度比回程速度慢的原因。这些内容体现了本书面向新工人、由浅入深、结合具体机床讲授刨工基础知识和操作方法的编写特点。本次仅见前20页，后续内容待补。
