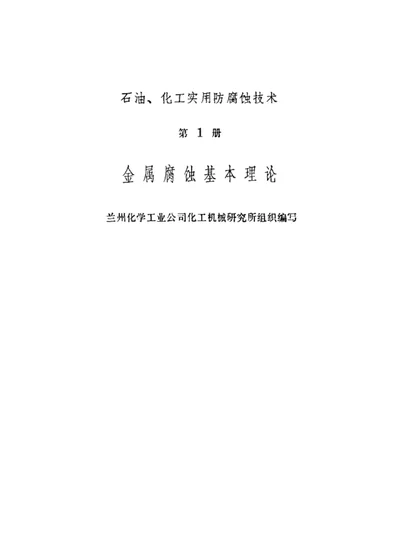

金属腐蚀基本理论

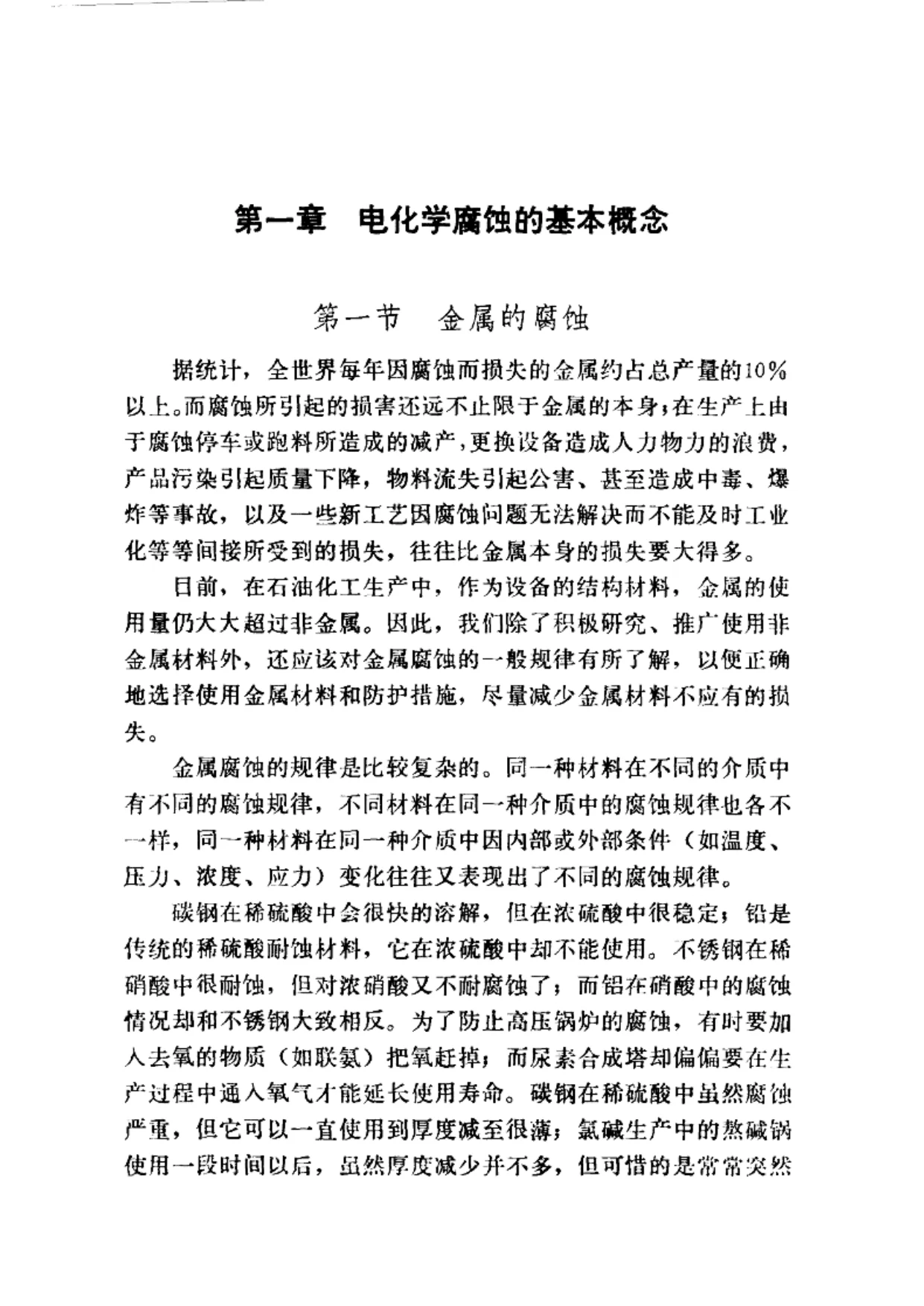

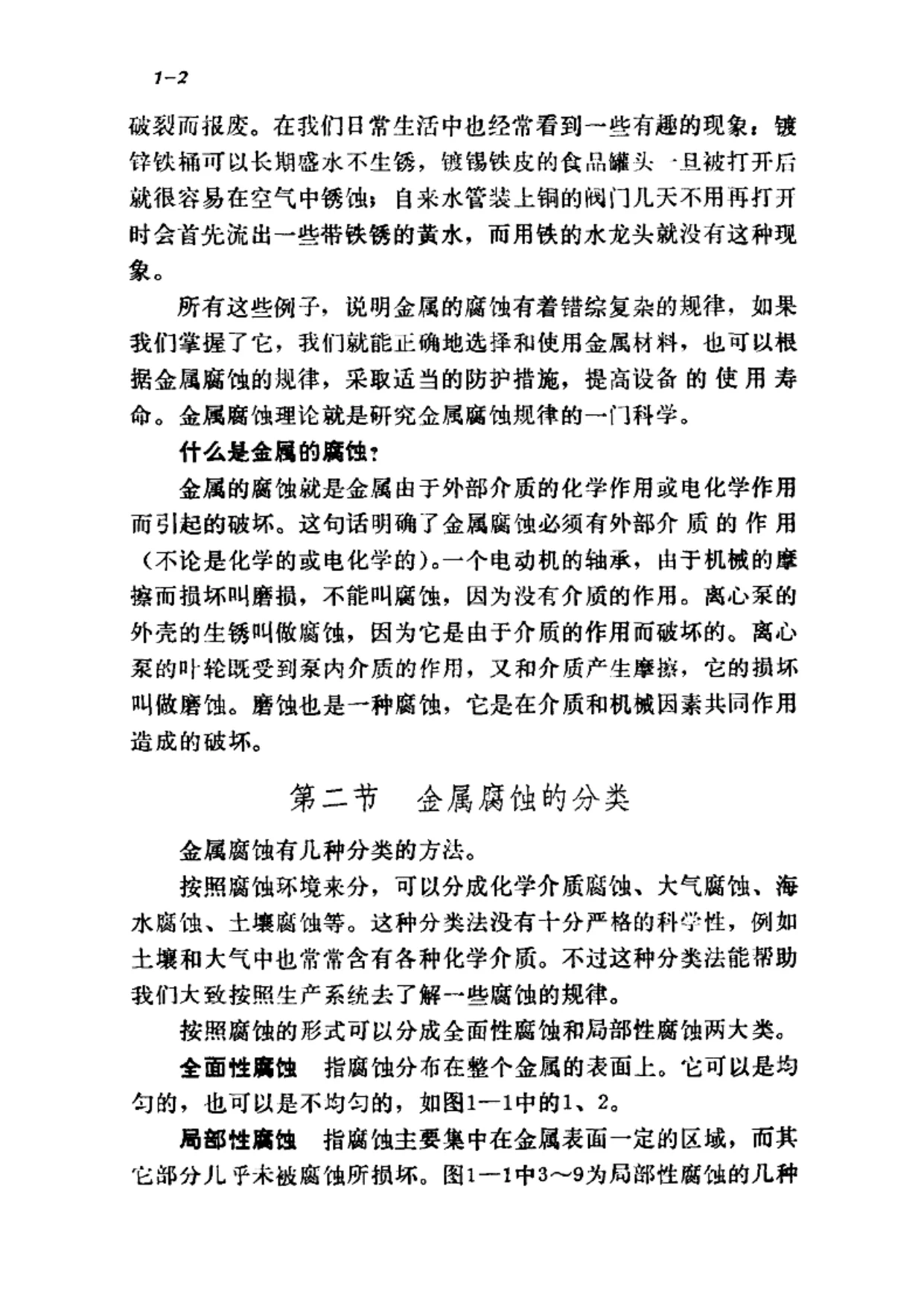

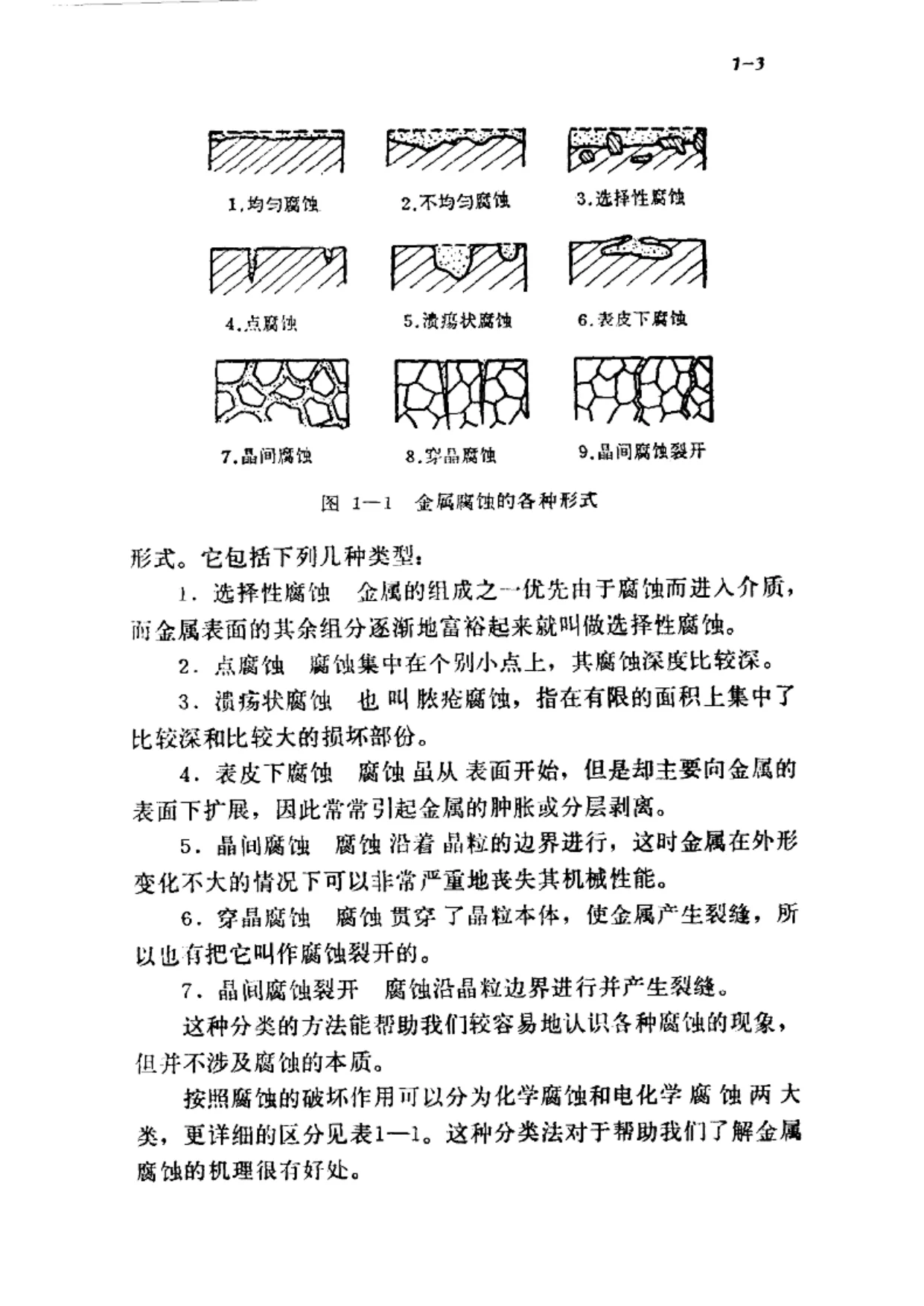

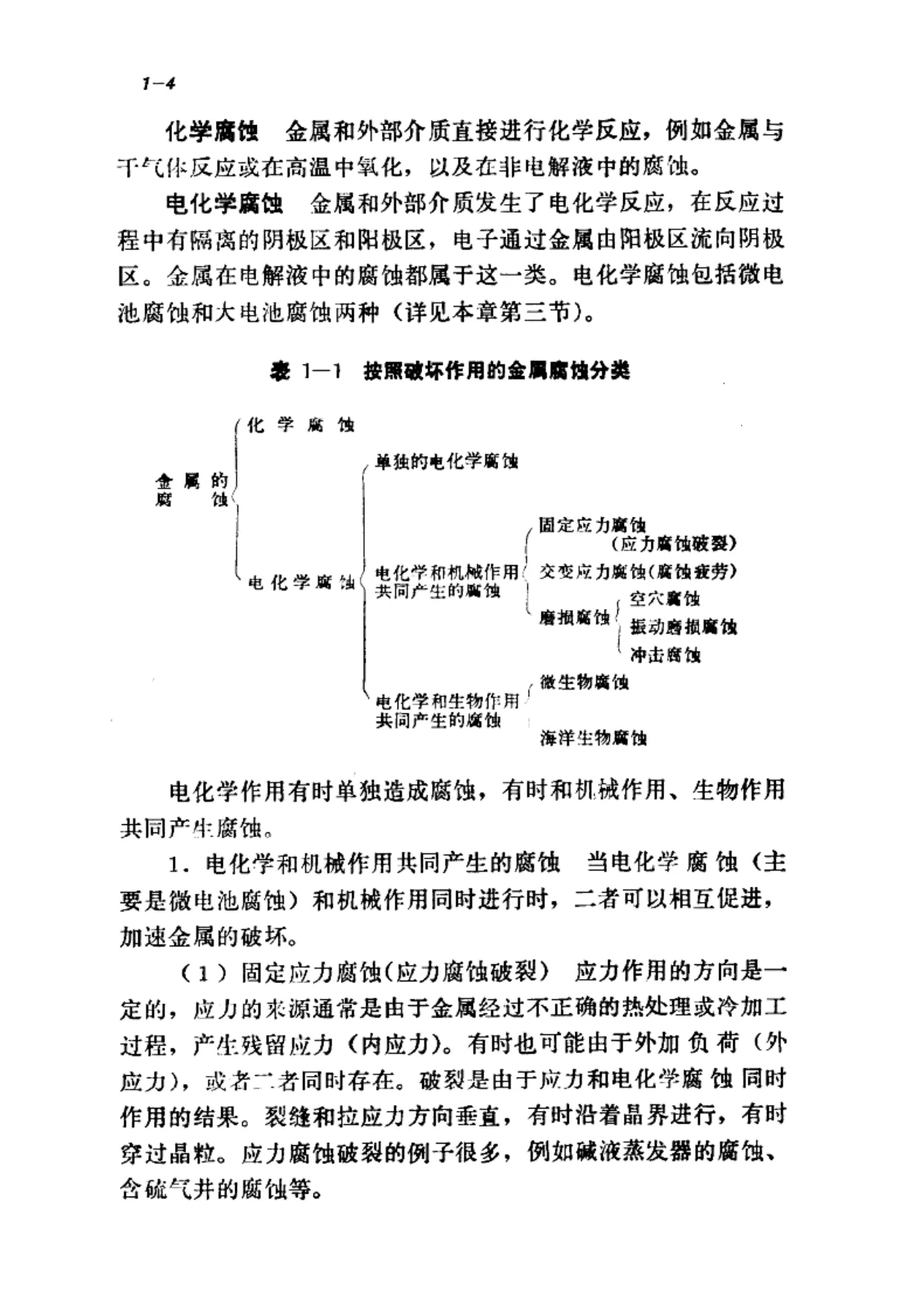

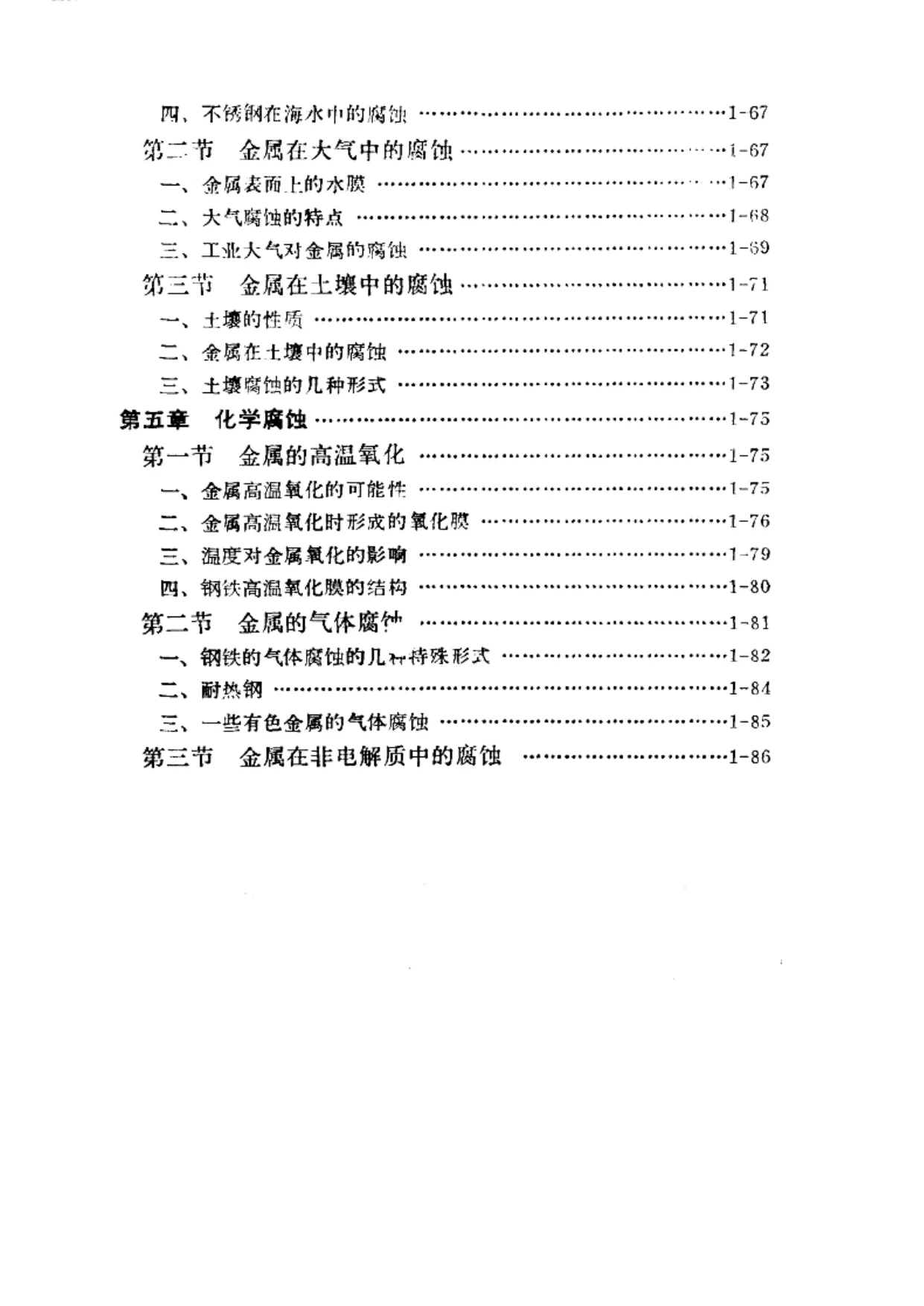

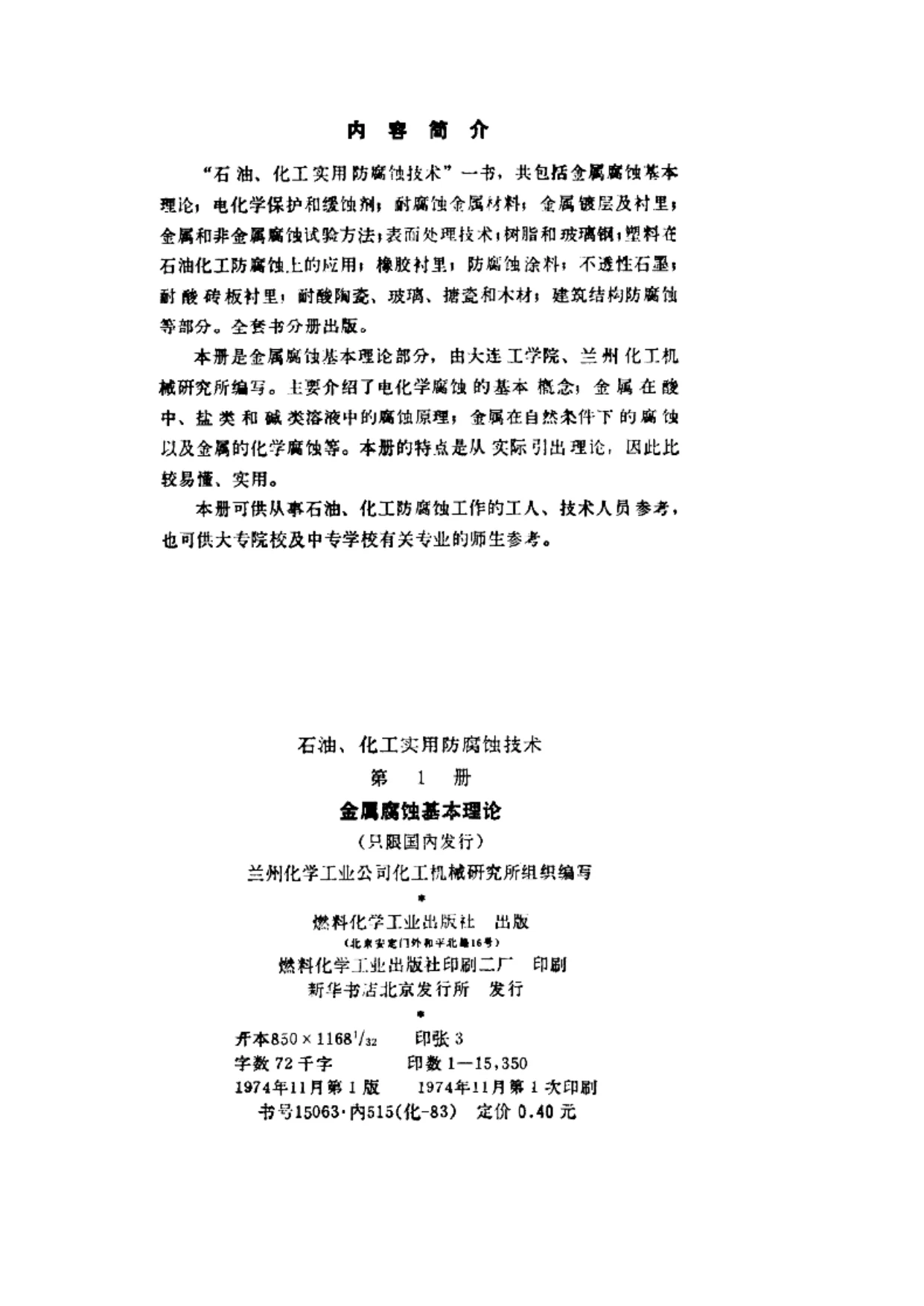

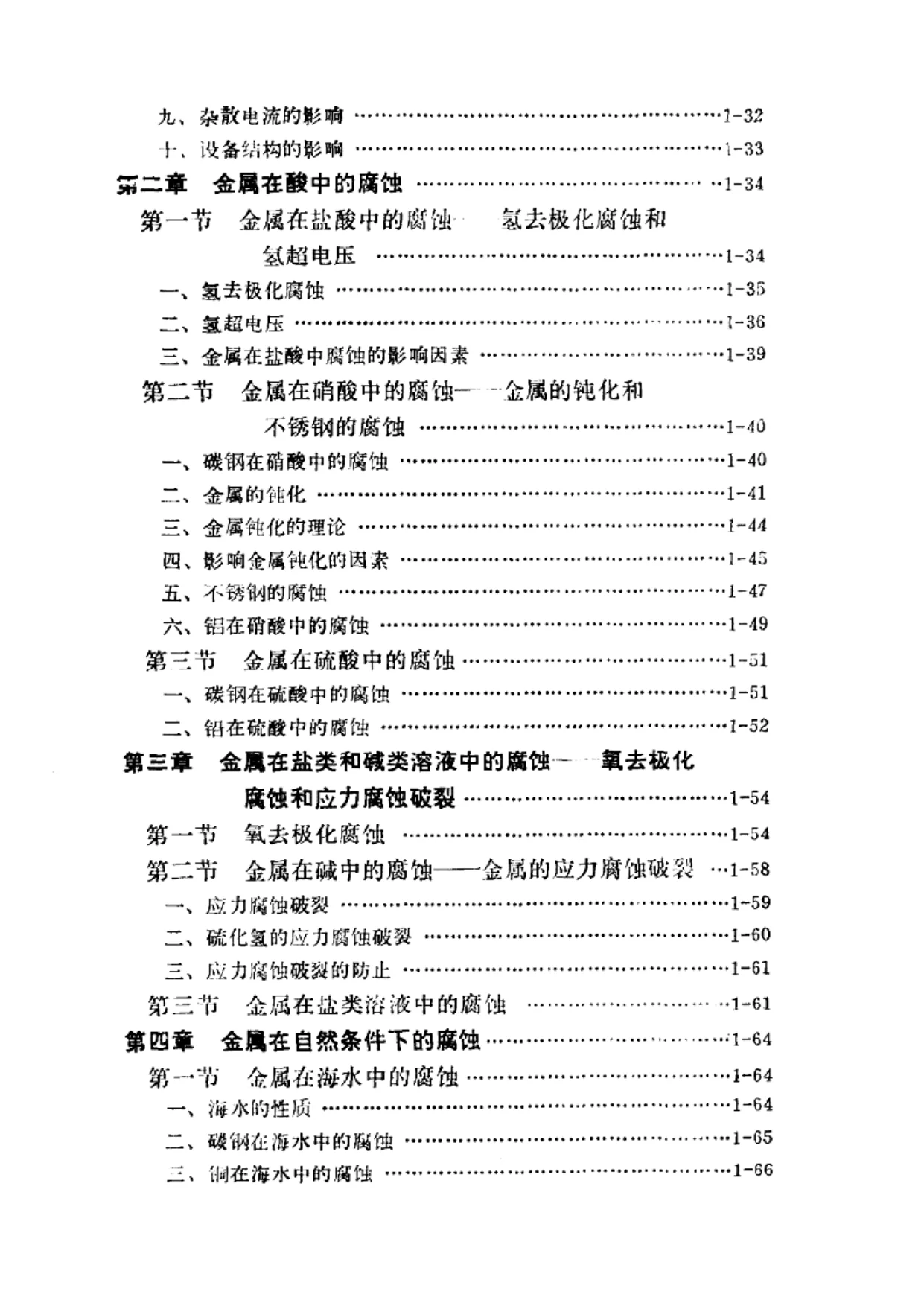

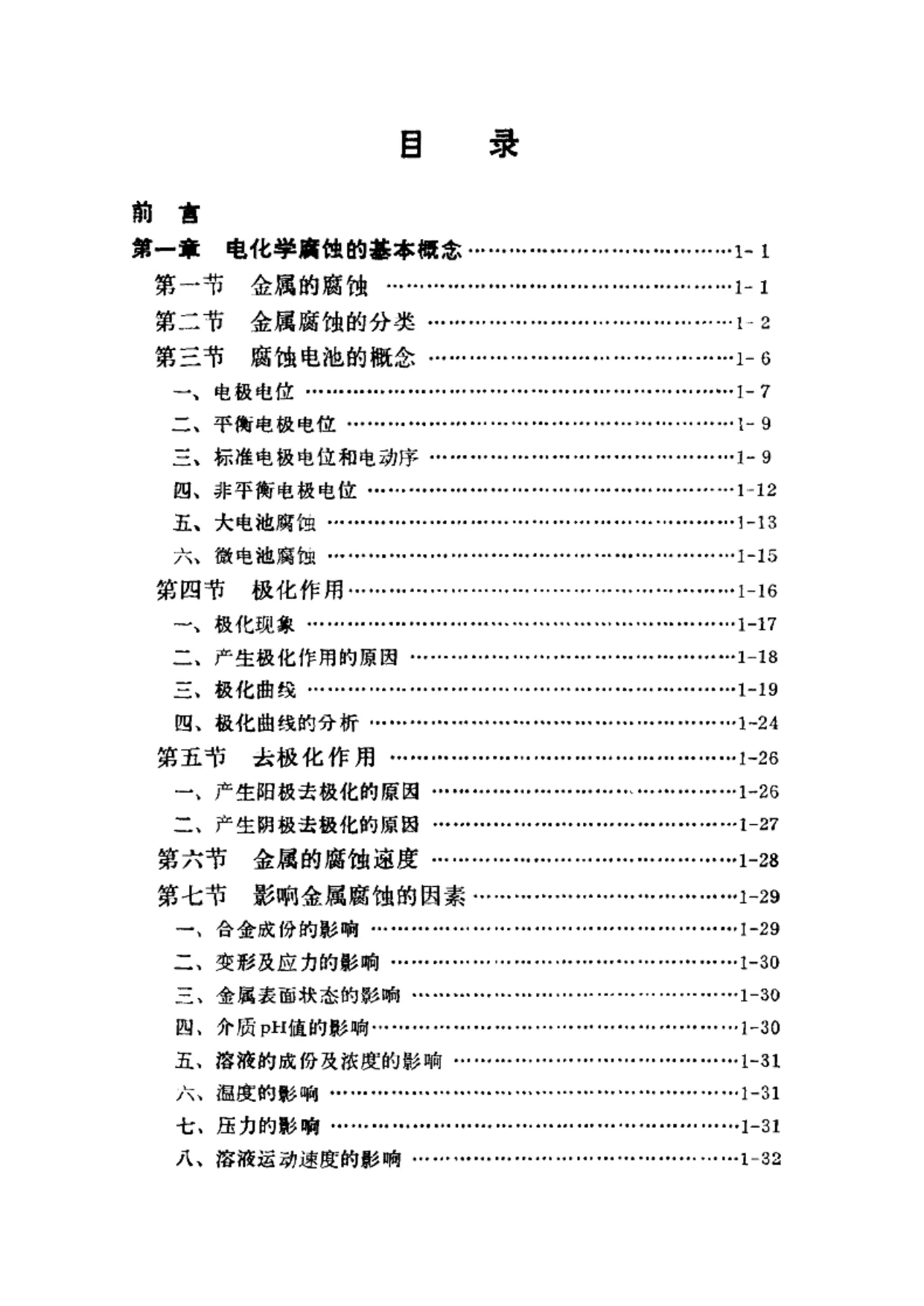

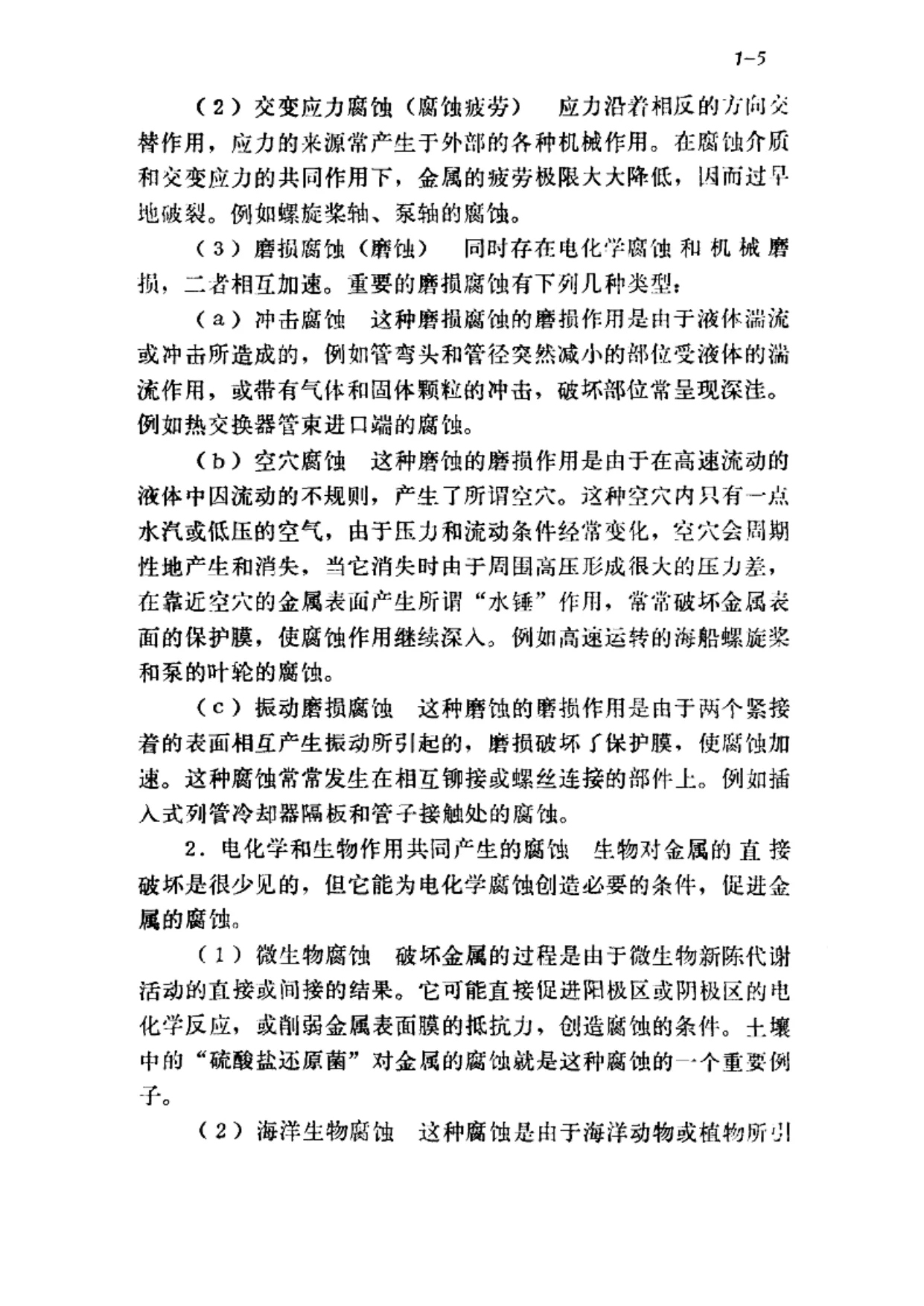

本书题名《金属腐蚀基本理论》，为“石油、化工实用防腐蚀技术”丛书第1册，由兰州化学工业公司化工机械研究所组织编写，大连工学院、兰州化工机械研究所编写，燃料化学工业出版社1974年11月第1版第1次印刷，开本850×1168 1/32，印张3，字数72千字，印数1—15,350，书号15063·内515（化-83），定价0.40元，标注“只限国内发行”。据内容简介，“石油、化工实用防腐蚀技术”一书共包括金属腐蚀基本理论、电化学保护和缓蚀剂、耐腐蚀金属材料、金属镀层及衬里、金属和非金属腐蚀试验方法、表面处理技术、树脂和玻璃钢、塑料在石油化工防腐蚀上的应用、橡胶衬里、防腐蚀涂料、不透性石墨、耐酸砖板衬里、耐酸陶瓷、玻璃、搪瓷和木材、建筑结构防腐蚀等部分，全套书分册出版；本册是金属腐蚀基本理论部分，由大连工学院、兰州化工机械研究所编写，主要介绍了电化学腐蚀的基本概念，金属在酸中、盐类和碱类溶液中的腐蚀原理，金属在自然条件下的腐蚀以及金属的化学腐蚀等；本册的特点是从实际引出理论，因此比较易懂、实用；可供从事石油、化工防腐蚀工作的工人、技术人员参考，也可供大专院校及中专学校有关专业的师生参考。目录显示全书共五章：第一章电化学腐蚀的基本概念，包括金属的腐蚀、金属腐蚀的分类、腐蚀电池的概念（电极电位、平衡电极电位、标准电极电位和电动序、非平衡电极电位、大电池腐蚀、微电池腐蚀）、极化作用（极化现象、产生极化作用的原因、极化曲线、极化曲线的分析）、去极化作用（产生阳极去极化的原因、产生阴极去极化的原因）、金属的腐蚀速度、影响金属腐蚀的因素（合金成分、变形及应力、金属表面状态、介质pH值、溶液成分及浓度、温度、压力、溶液运动速度、杂散电流、设备结构等）；第二章金属在酸中的腐蚀，包括金属在盐酸中的腐蚀——氢去极化腐蚀和氢超电压、金属在硝酸中的腐蚀——金属的钝化和不锈钢的腐蚀、金属在硫酸中的腐蚀；第三章金属在盐类和碱类溶液中的腐蚀——氧去极化腐蚀和应力腐蚀破裂，包括氧去极化腐蚀、金属在碱中的腐蚀——金属的应力腐蚀破裂、金属在盐类溶液中的腐蚀；第四章金属在自然条件下的腐蚀，包括金属在海水中的腐蚀、金属在大气中的腐蚀、金属在土壤中的腐蚀；第五章化学腐蚀，包括金属的高温氧化、金属的气体腐蚀、金属在非电解质中的腐蚀。OCR所见第一章正文指出，据统计全世界每年因腐蚀而损失的金属约占总产量的10%以上，腐蚀所引起的损害还远不止限于金属本身，生产上由于腐蚀停车或跑料所造成的减产、更换设备造成人力物力的浪费、产品污染引起质量下降、物料流失引起公害甚至造成中毒爆炸等事故，以及一些新工艺因腐蚀问题无法解决而不能及时工业化等间接损失，往往比金属本身的损失要大得多；在石油化工生产中，作为设备的结构材料，金属的使用量仍大大超过非金属，因此除了积极研究推广使用非金属材料外，还应该对金属腐蚀的一般规律有所了解，以便正确选择使用金属材料和防护措施。文中以碳钢在稀硫酸中很快溶解但在浓硫酸中很稳定、铅是传统稀硫酸耐蚀材料但在浓硫酸中不能使用、不锈钢在稀硝酸中耐蚀但对浓硝酸不耐蚀、铝在硝酸中腐蚀情况与不锈钢大致相反、高压锅炉加去氧物质而尿素合成塔通氧气延长寿命、碳钢在稀硫酸中可一直使用到厚度减至很薄而氯碱熬碱锅使用一段时间后突然破裂、镀锌铁桶长期盛水不生锈而镀锡铁皮罐头打开后容易锈蚀、自来水管装铜阀门几天不用再打开会先流出带铁锈黄水等实例，说明金属腐蚀规律错综复杂。文中定义金属的腐蚀就是金属由于外部介质的化学作用或电化学作用而引起的破坏，并区分磨损与腐蚀、磨蚀。第二章以后内容涉及金属在酸、盐类、碱类溶液中的腐蚀、自然条件下的腐蚀和化学腐蚀等。总体而言，本书前20页呈现出20世纪70年代面向石油化工防腐蚀实践的技术读物面貌，内容兼顾电化学腐蚀基本概念、腐蚀电池、电极电位、极化作用、去极化作用及影响因素，从实际引出理论，通俗实用。本次仅见前20页，后续内容待补。
