控制微电机设计 第二册 旋转变压器

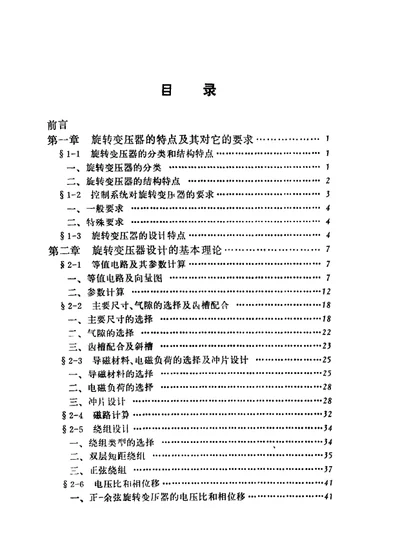

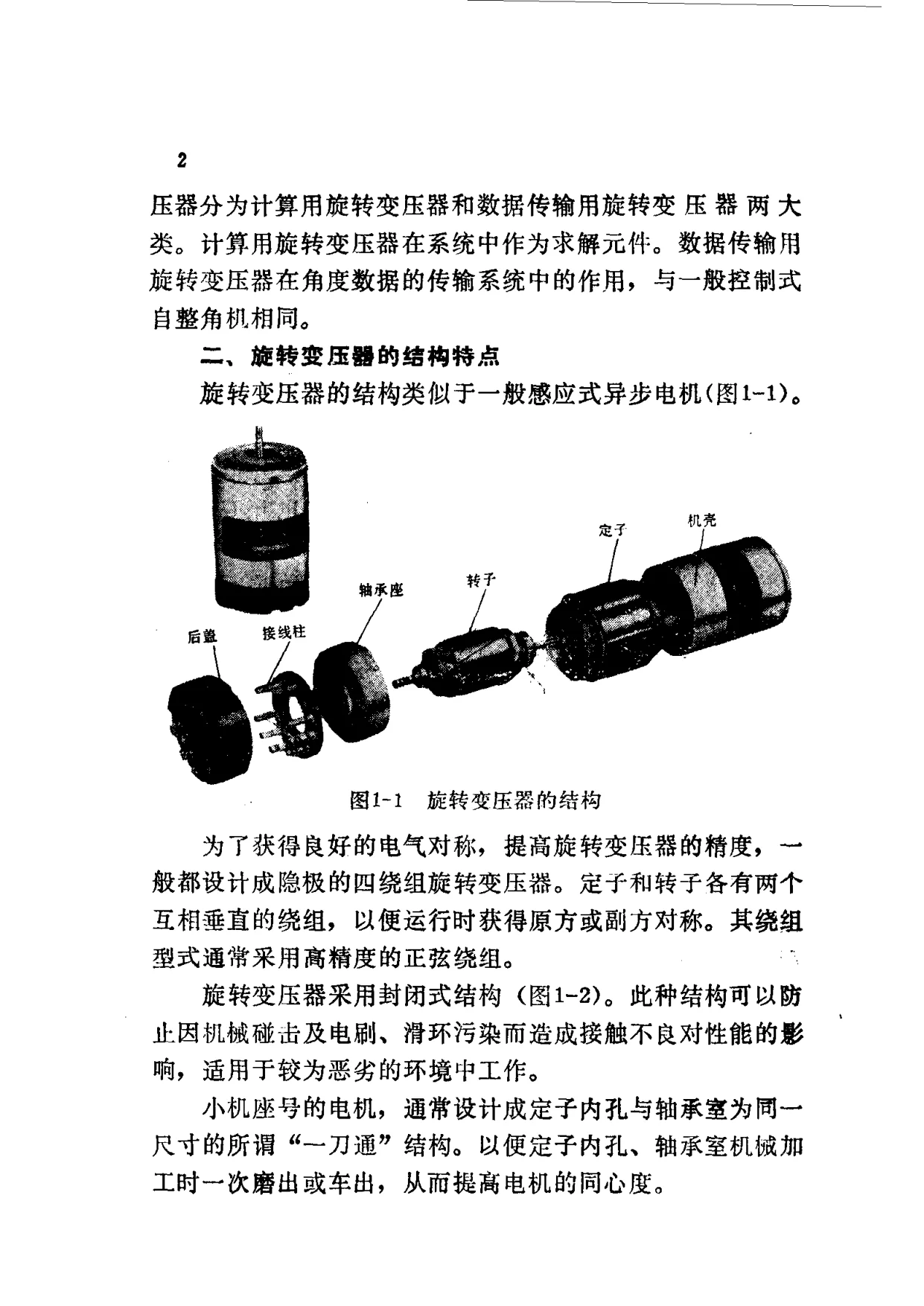

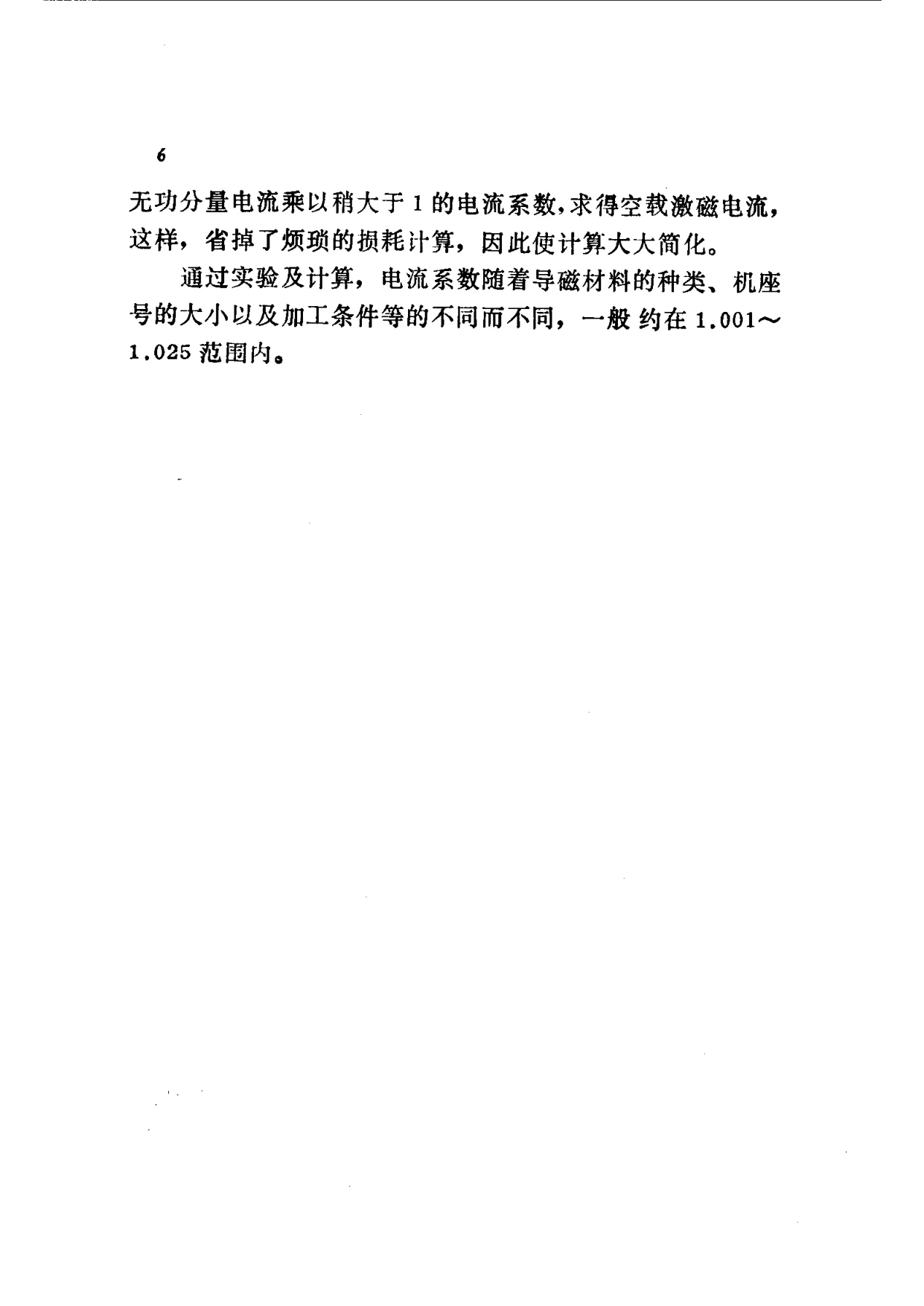

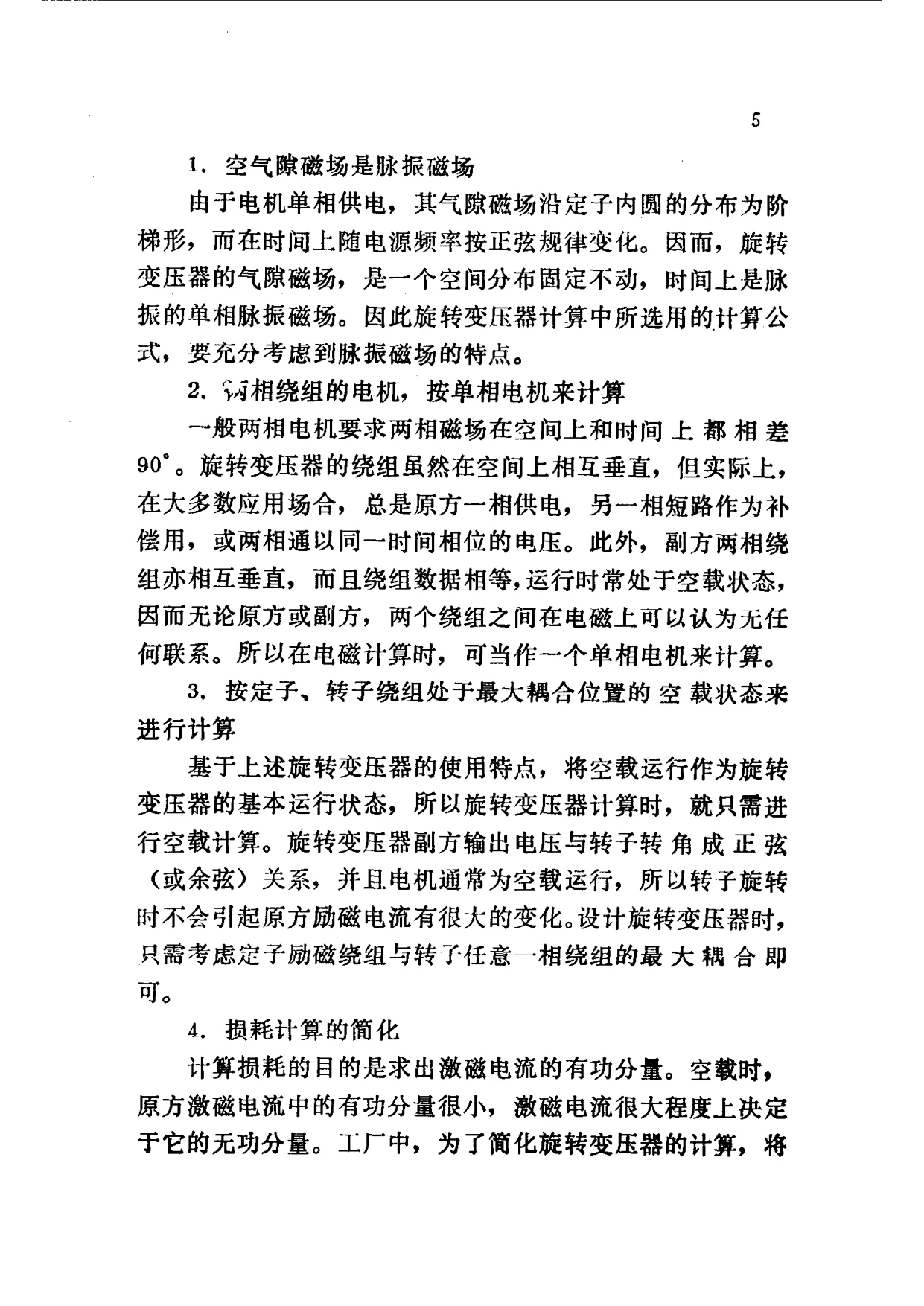

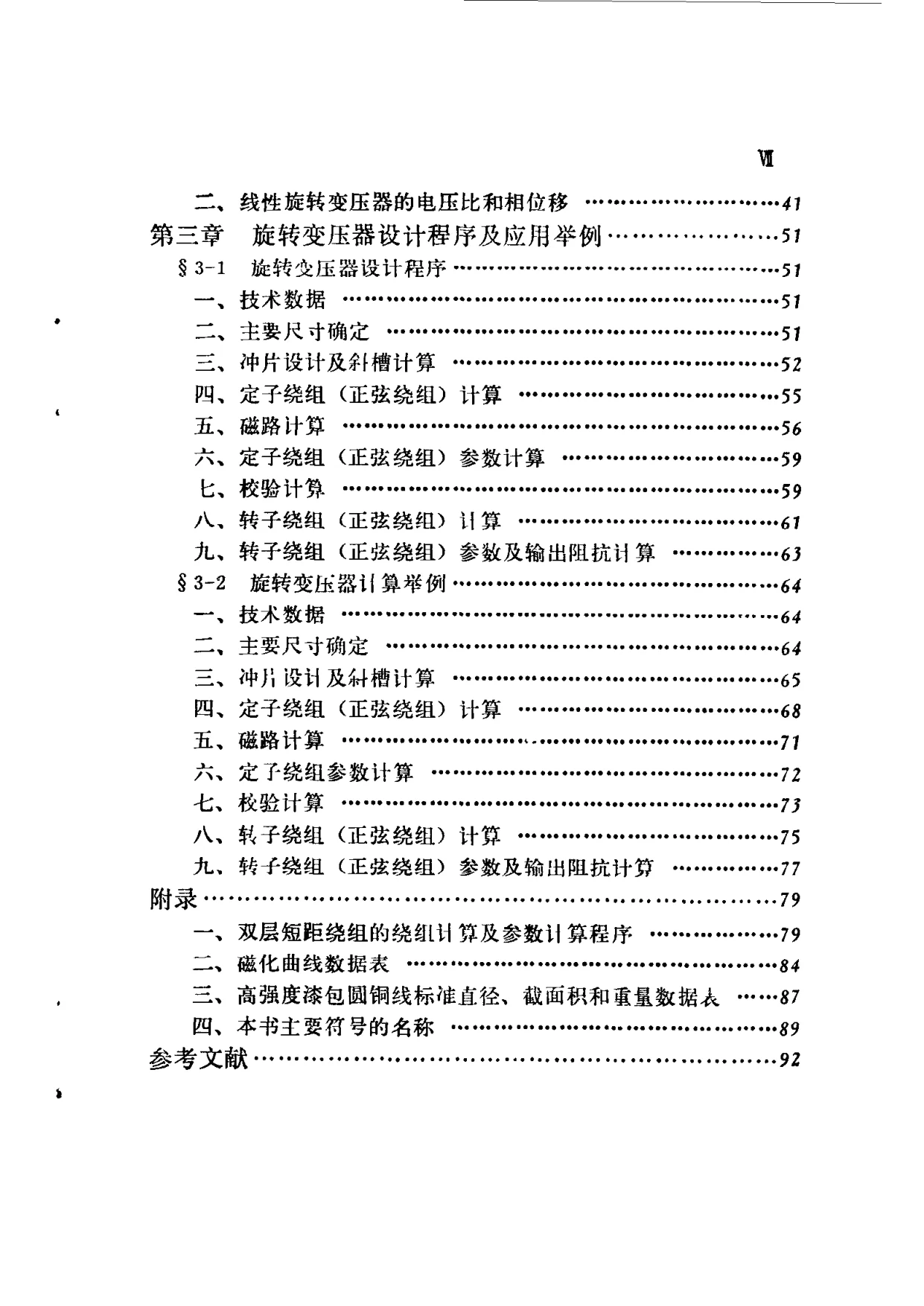

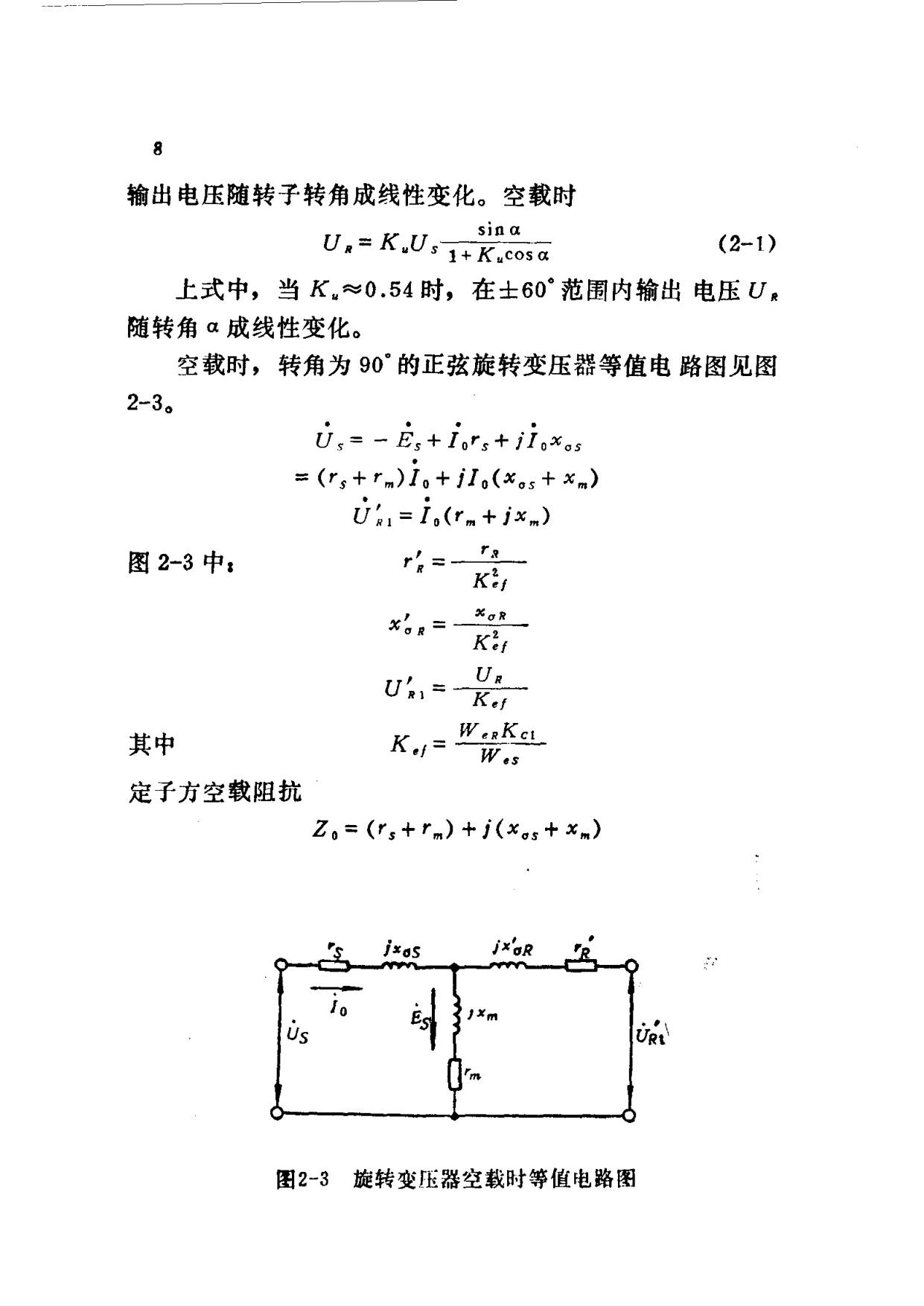

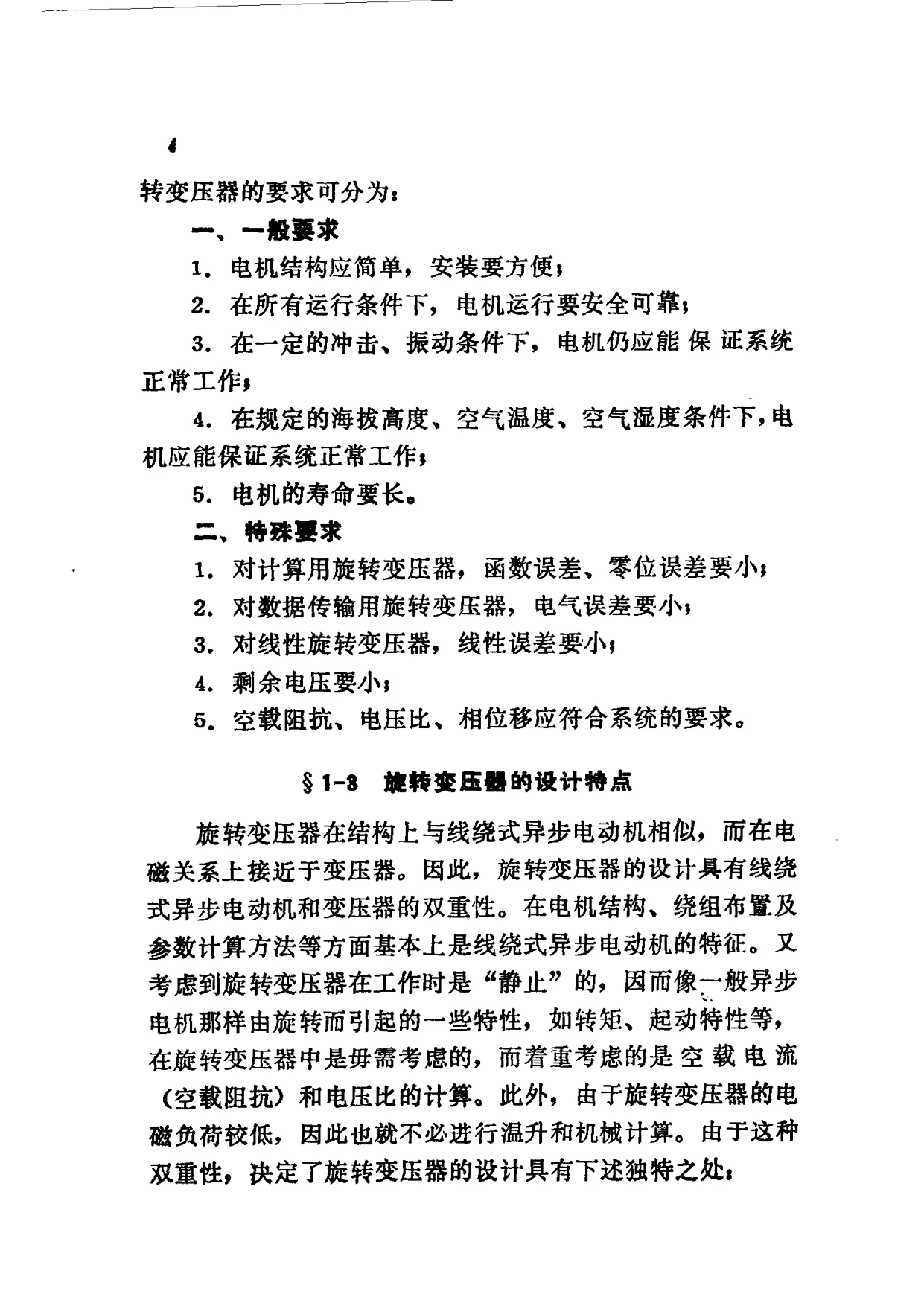

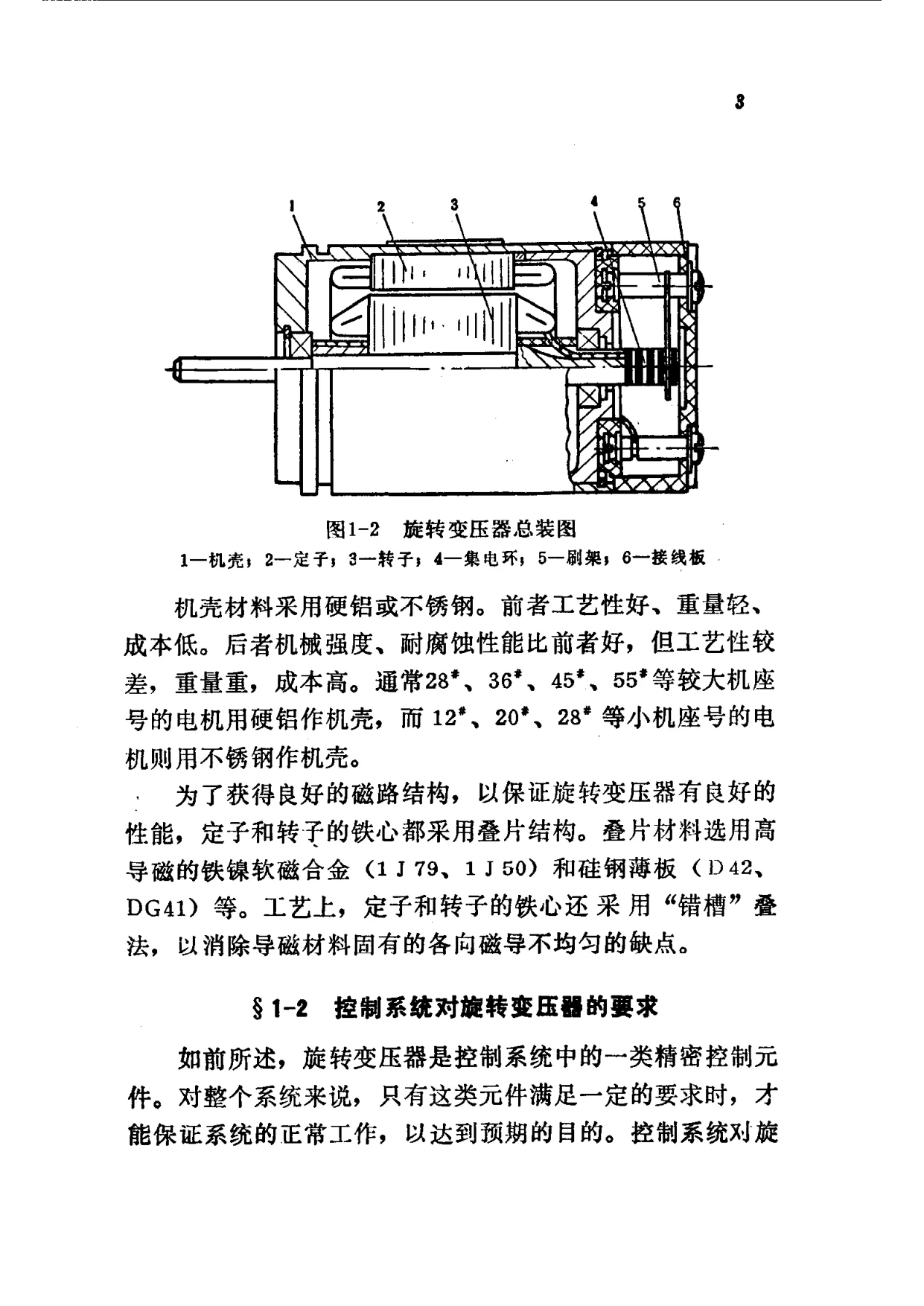

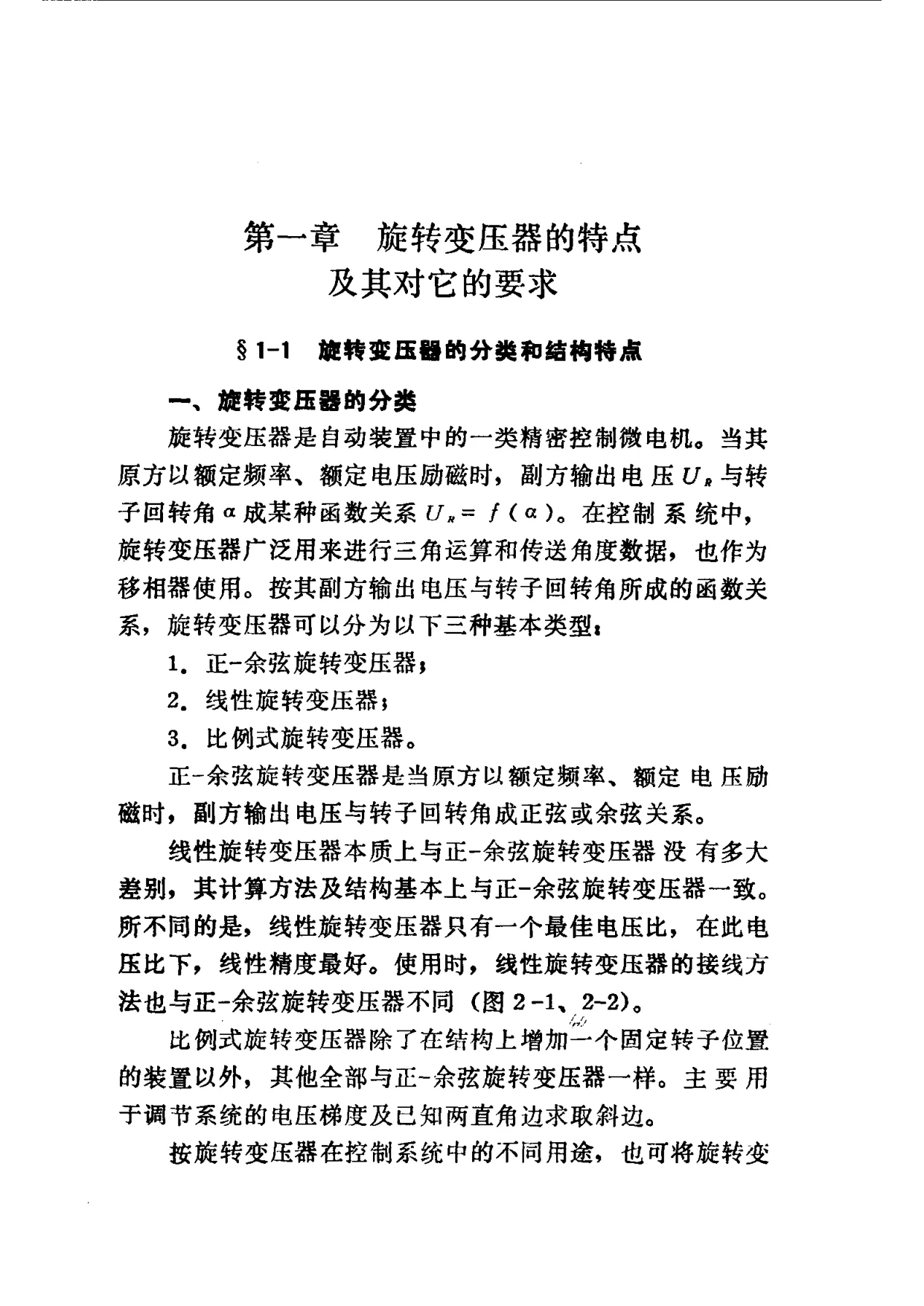

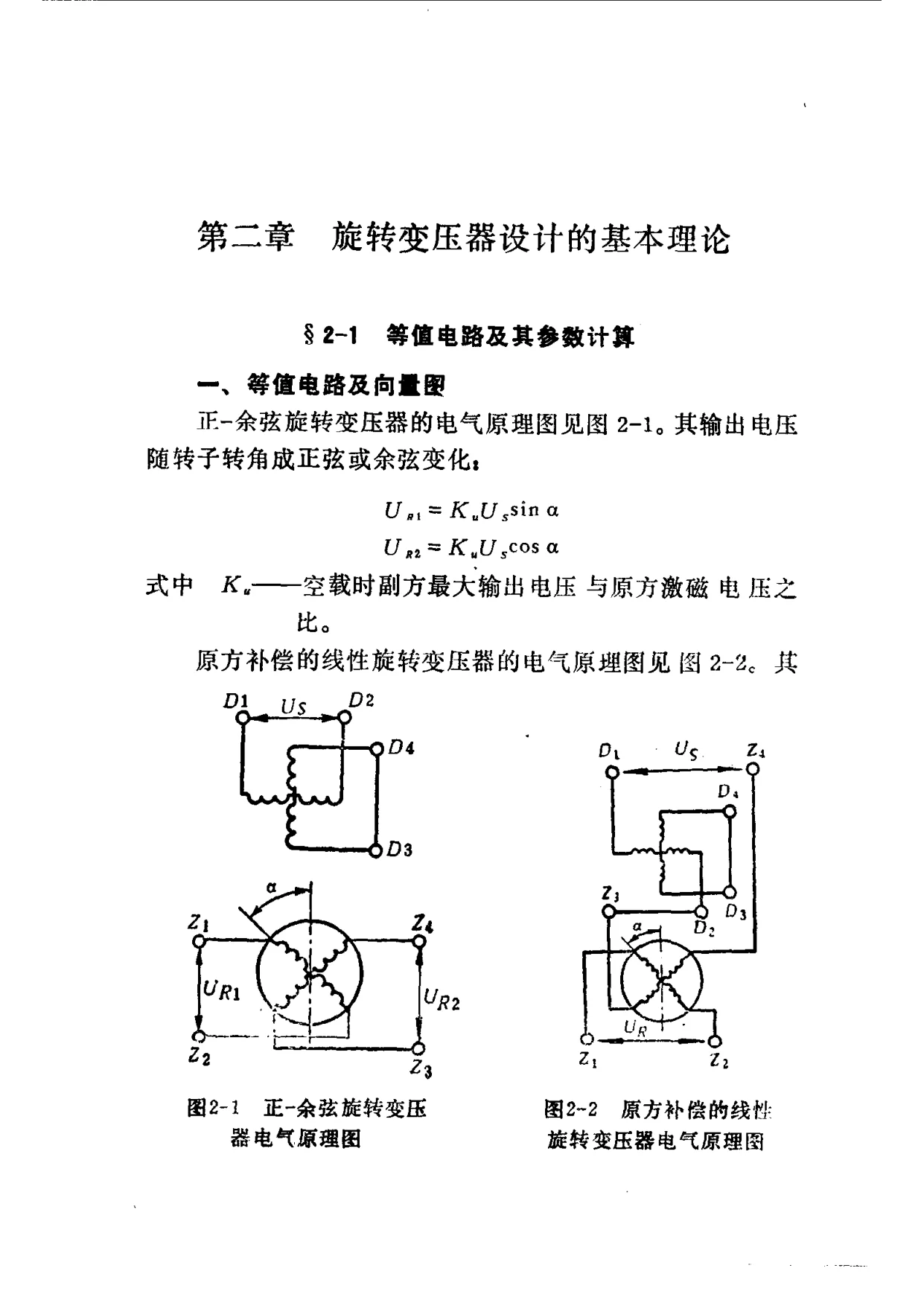

本书为《控制微电机设计》第二册，专题论述旋转变压器设计，据文件名为1974年本。目录显示全书由前言、三章正文及附录构成：第一章“旋转变压器的特点及其对它的要求”，第二章“旋转变压器设计的基本理论”，第三章“旋转变压器设计程序及应用举例”，附录包括双层短距绕组的绕组计算及参数计算程序、磁化曲线数据表、高强度漆包圆铜线标准直径截面积和重量数据表、本书主要符号名称及参考文献。第一章开篇指出，旋转变压器是自动装置中的一类精密控制微电机，当其原方以额定频率、额定电压励磁时，副方输出电压与转子回转角成某种函数关系，在控制系统中广泛用于三角运算、传送角度数据，也作为移相器使用；按其副方输出电压与转子回转角所成函数关系，可分为正-余弦旋转变压器、线性旋转变压器、比例式旋转变压器三种基本类型；按在控制系统中的不同用途，又可分为计算用旋转变压器和数据传输用旋转变压器。结构方面，正文说明旋转变压器结构类似一般感应式异步电机，为获得良好电气对称和提高精度，一般设计成隐极四绕组旋转变压器，定子和转子各有两个互相垂直的绕组，绕组型式通常采用高精度正弦绕组；采用封闭式结构，小机座号电机常设计成定子内孔与轴承室为同一尺寸的“一刀通”结构；机壳材料采用硬铝或不锈钢，铁心采用叠片结构，叠片材料选用高导磁铁镍软磁合金（1J79、1J50）和硅钢薄板（D42、DG41）等，并采用“错槽”叠法以消除导磁材料各向磁导不均匀的缺点。第一章还分列控制系统对旋转变压器的一般要求和特殊要求，并归纳其设计特点：空气隙磁场是脉振磁场；两相绕组电机按单相电机计算；按定子、转子绕组处于最大耦合位置的空载状态计算；损耗计算简化，工厂中常以无功分量电流乘以稍大于1的电流系数求空载激磁电流，电流系数一般约在1.001～1.025范围内。第二章可见等值电路及向量图、参数计算、主要尺寸和气隙选择及齿槽配合、导磁材料与电磁负荷选择及冲片设计、磁路计算、绕组设计、电压比和相位移等内容；正文给出正-余弦旋转变压器输出电压公式，并说明线性旋转变压器在Ku约0.54时于±60°范围内输出电压随转角成线性变化；参数部分列表给出双层短距绕组和正弦绕组的电阻、漏抗计算公式，讨论槽漏磁导、端部漏磁导和差异漏磁导；主要尺寸部分说明定子铁心内径和铁心长度选择对相位移、电势降落系数及阻抗的影响，并提及定子总槽面积与转子总槽面积之比K0=1.2等设计考虑。第三章目录显示按技术数据、主要尺寸确定、冲片设计及斜槽计算、定子正弦绕组计算、磁路计算、参数计算、校验计算、转子正弦绕组计算及输出阻抗计算等步骤展开，并附计算举例。本书内容系统，兼顾理论公式、设计程序与计算示例，对了解20世纪70年代我国控制微电机中旋转变压器的设计方法具有参考价值。本次仅见前20页，后续内容待补。
