常用电信测试仪表的使用与维护 第二辑

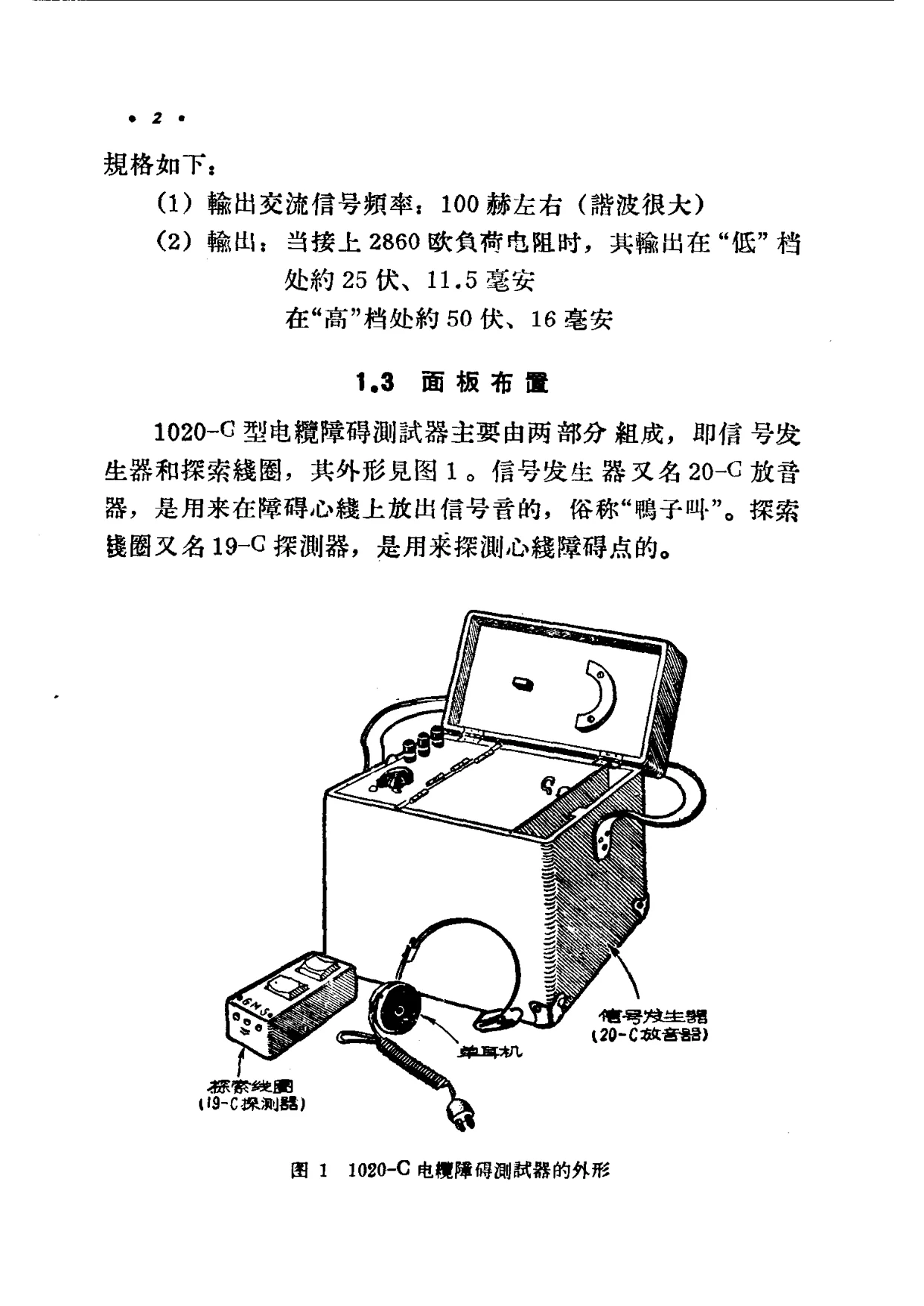

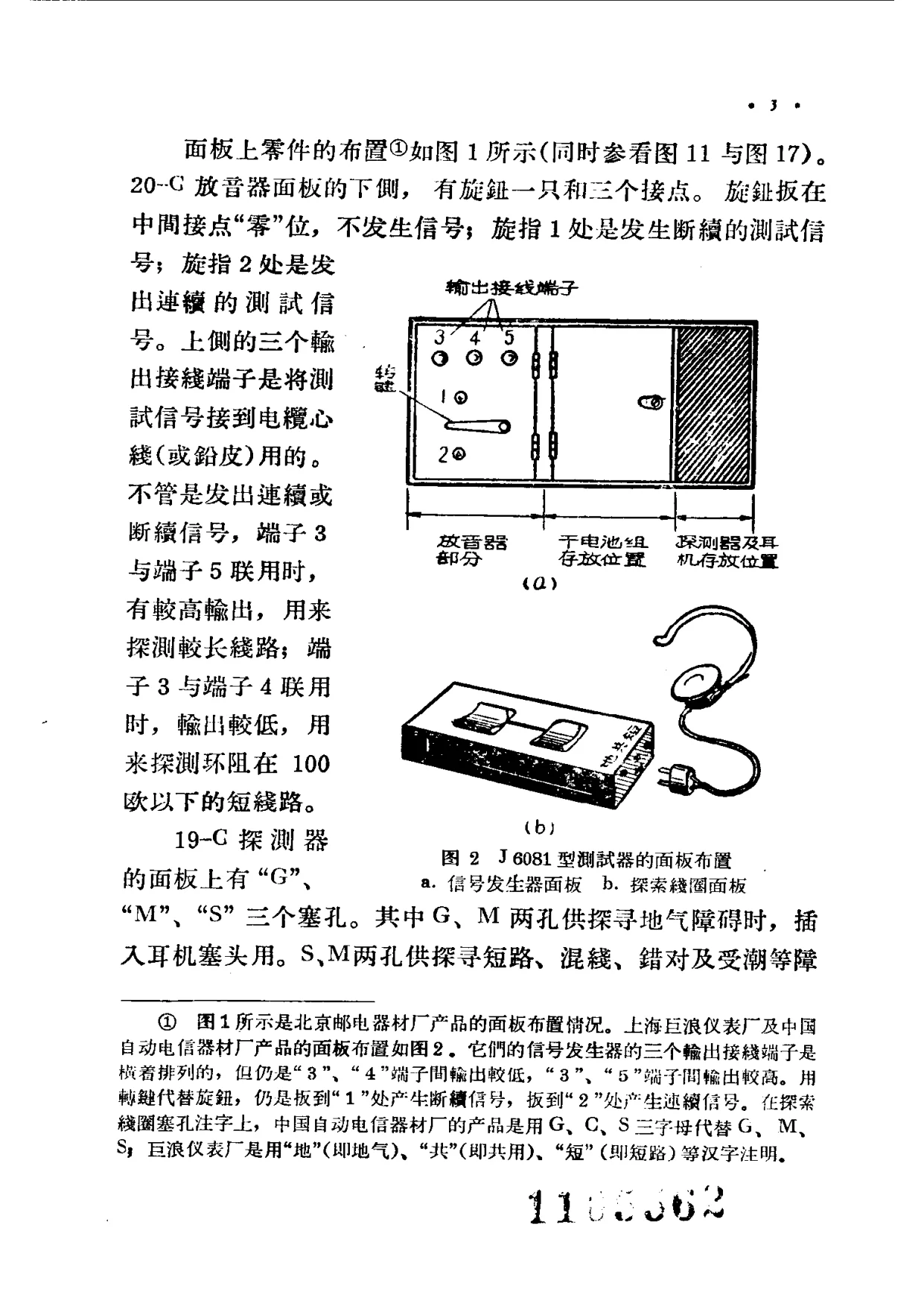

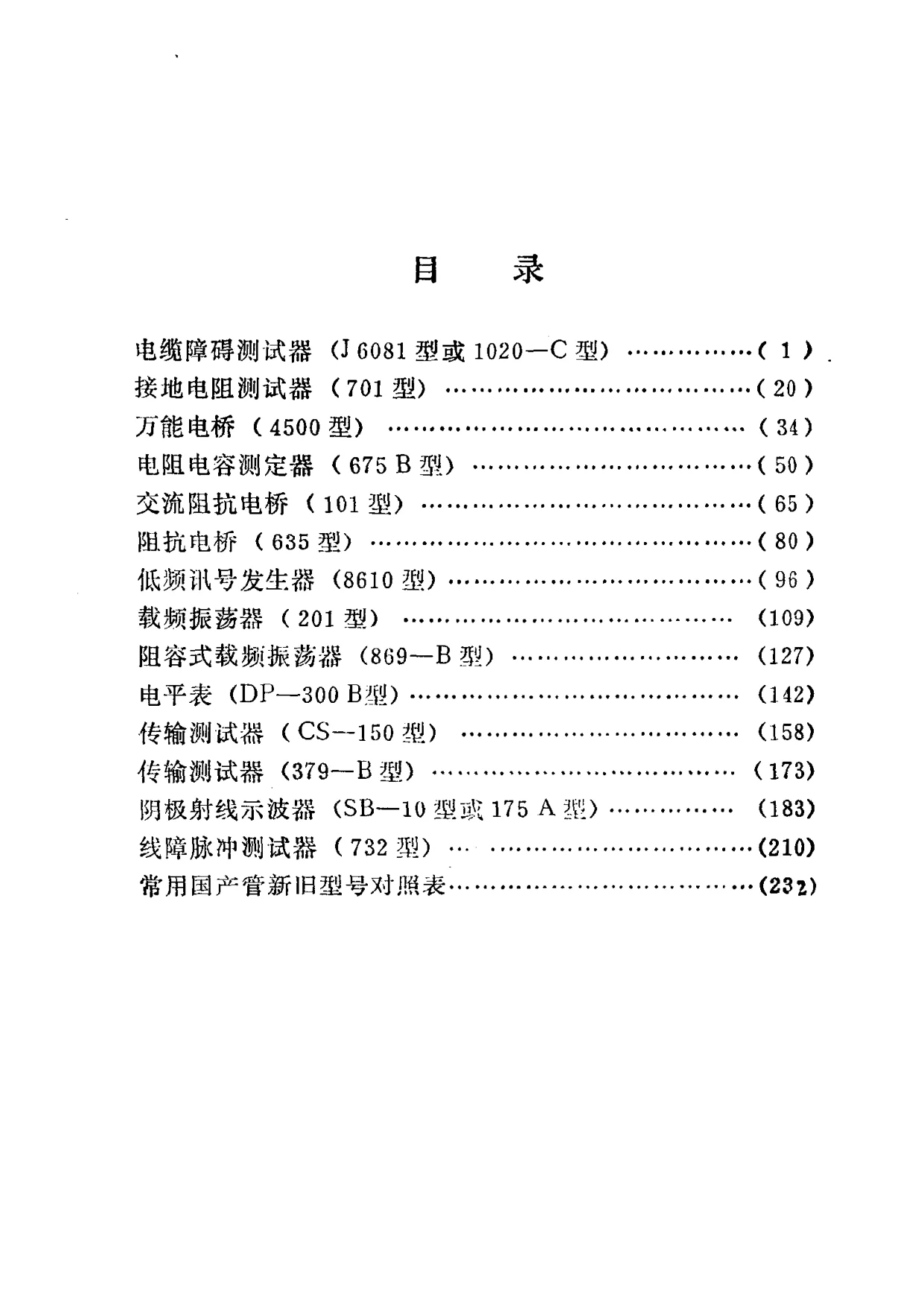

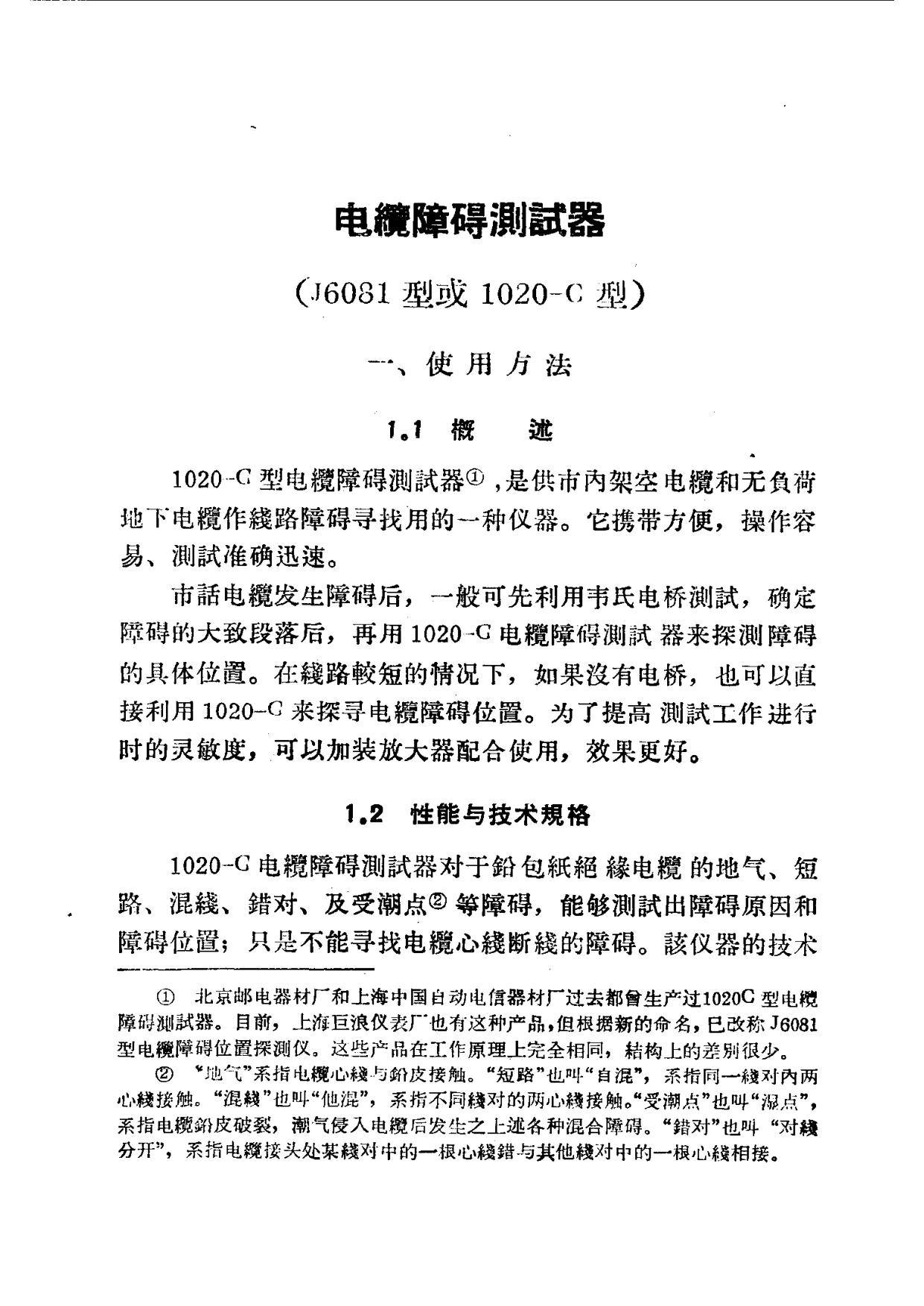

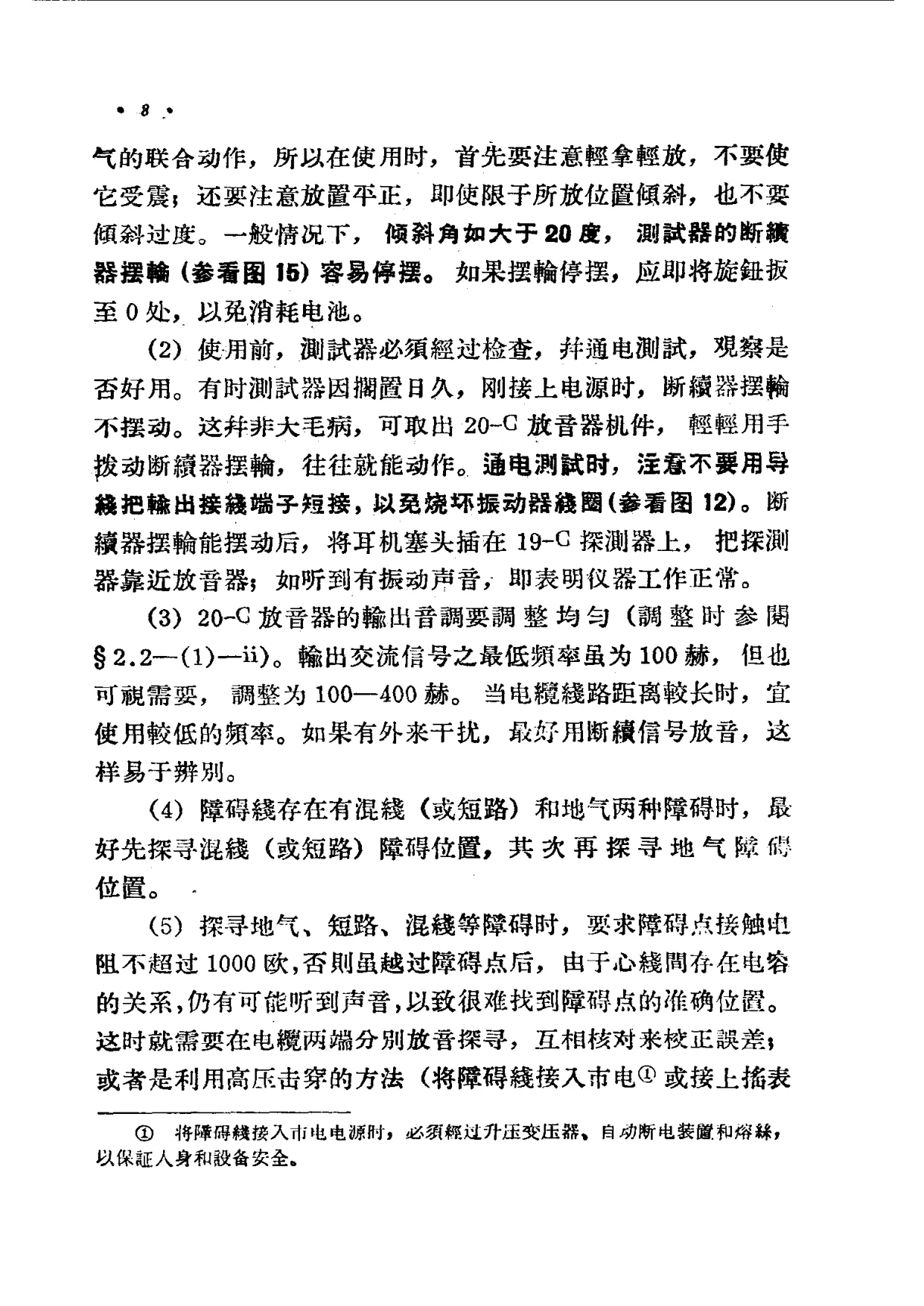

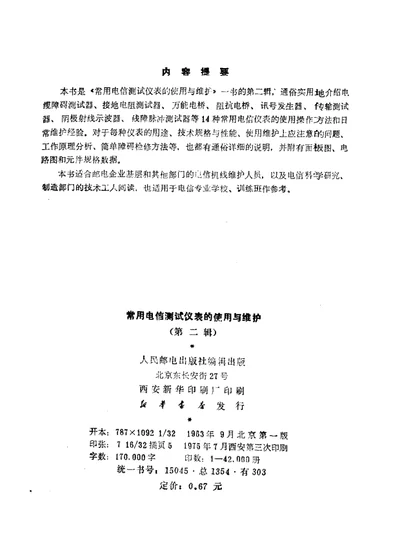

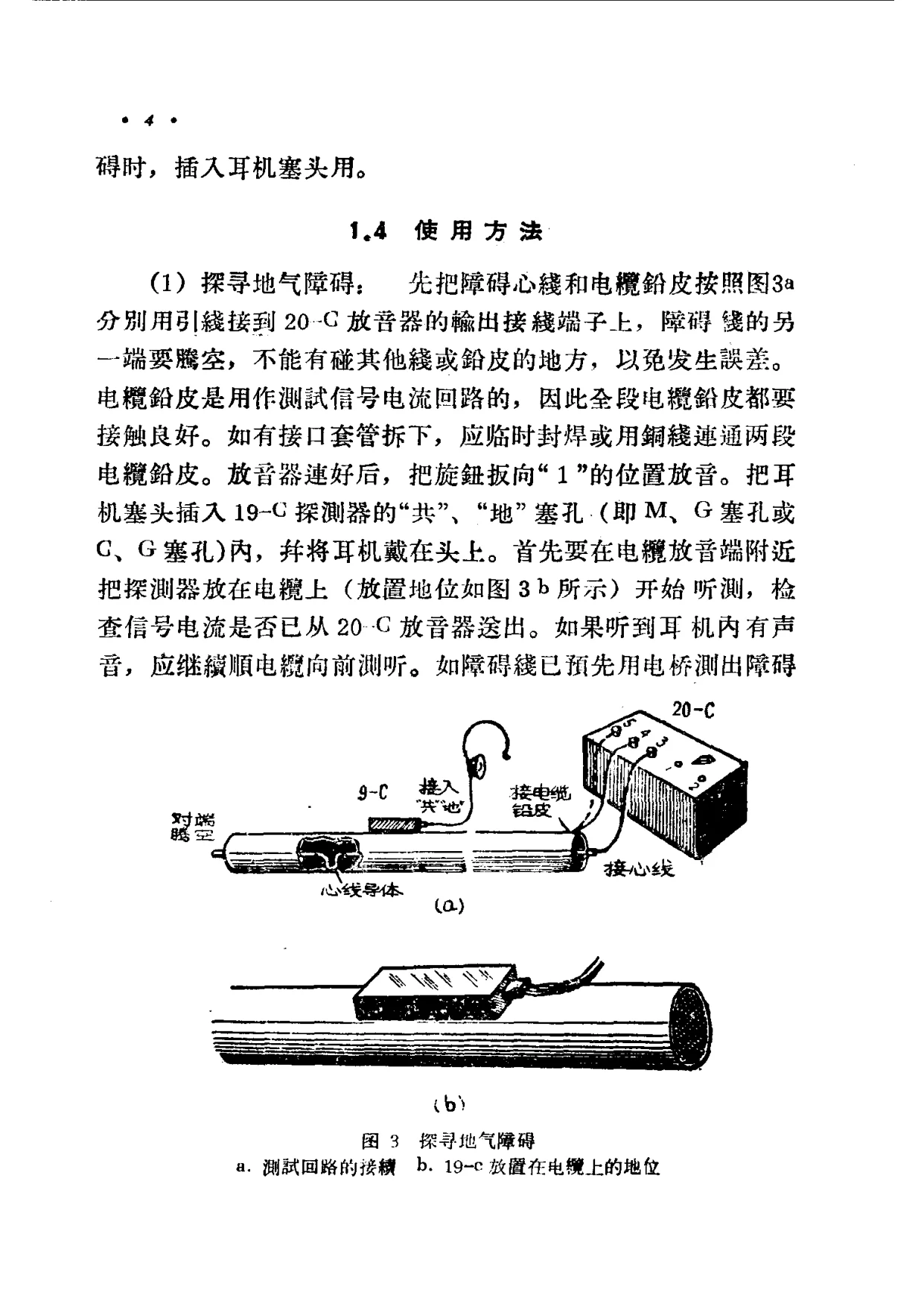

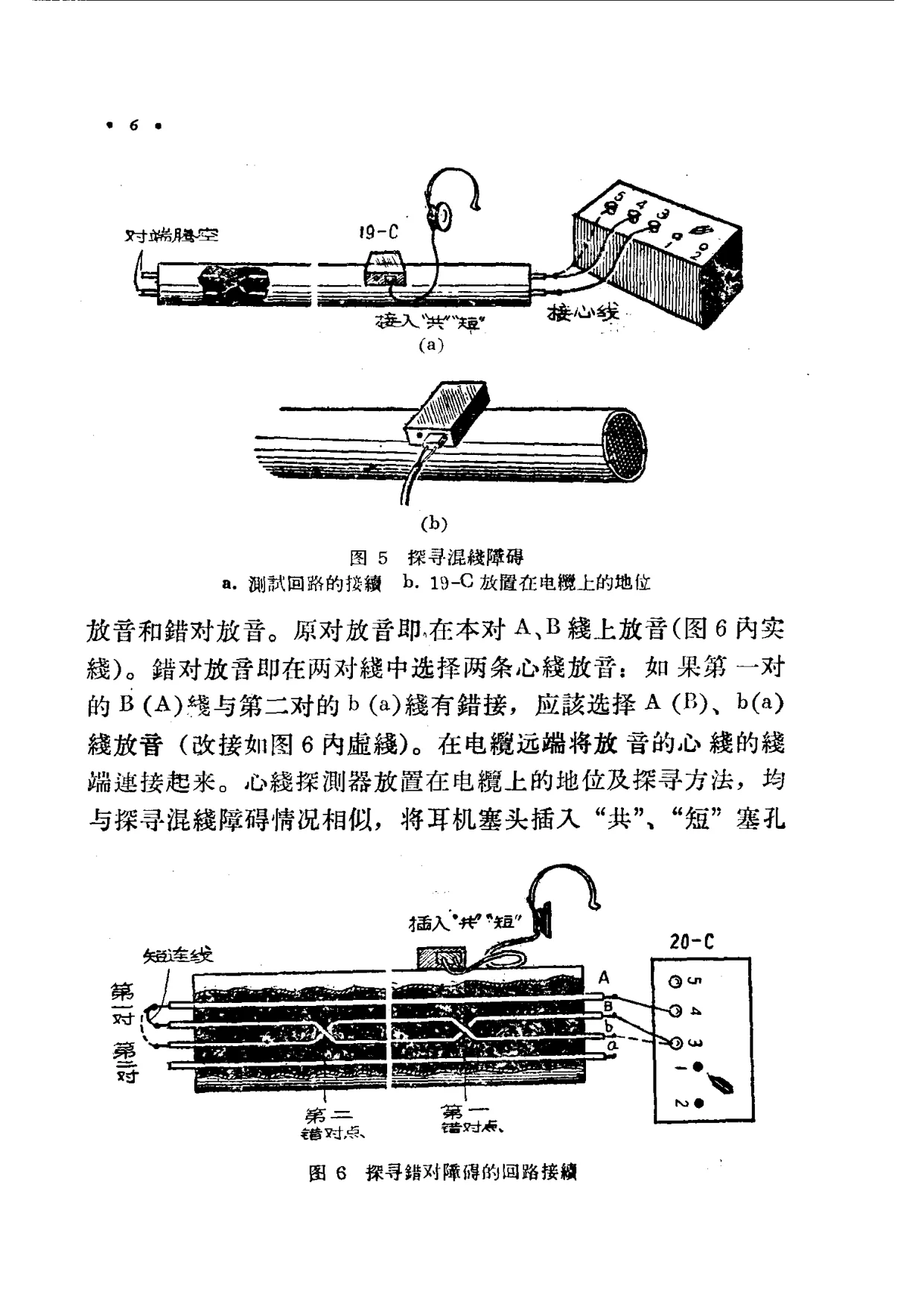

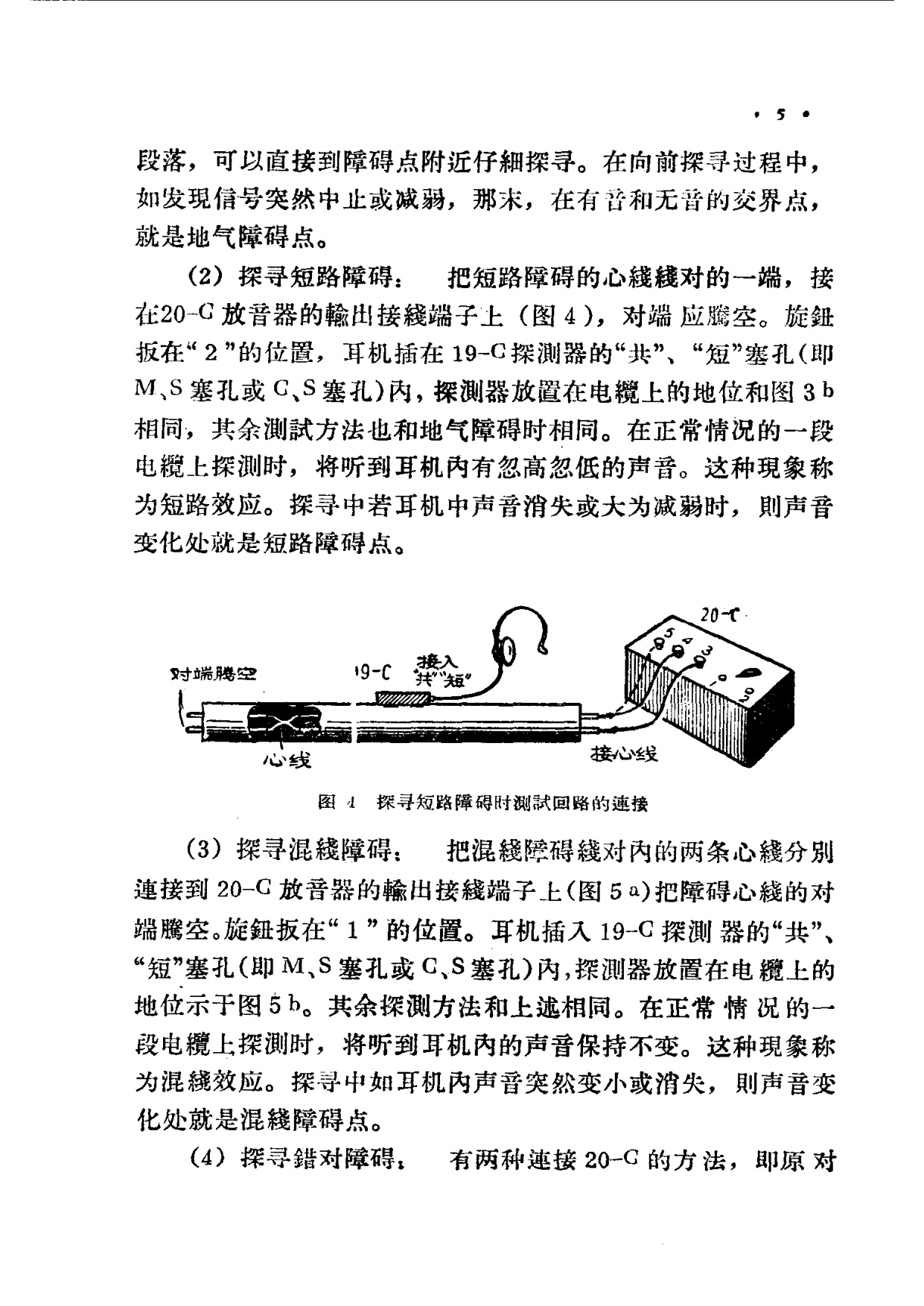

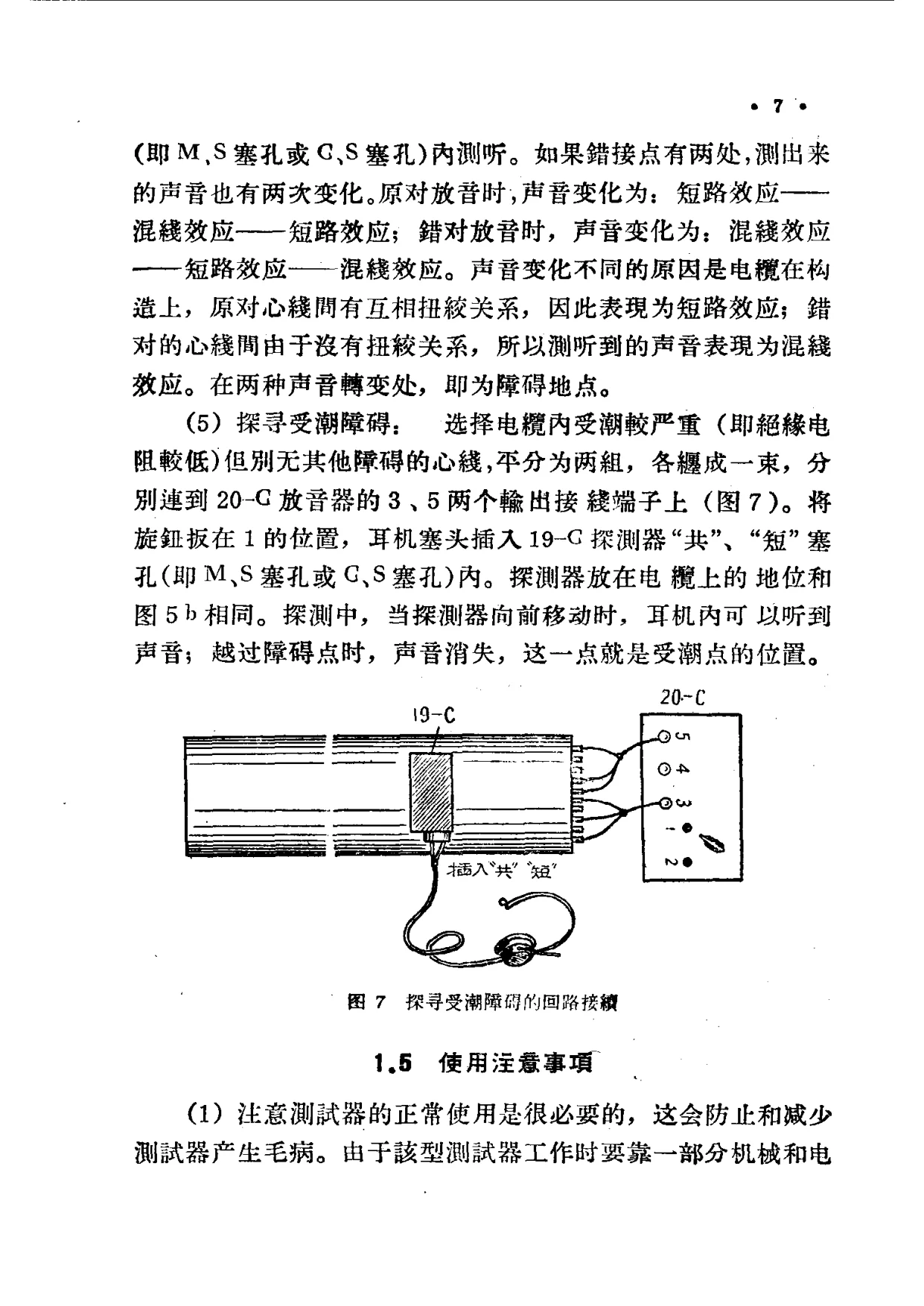

本书为《常用电信测试仪表的使用与维护》第二辑，人民邮电出版社编辑出版，1963年9月北京第一版，1975年7月西安第三次印刷，统一书号15045·总1354·有303，定价0.67元，开本787×1092 1/32，印张7 16/32，插页5，字数170,000字，印数1—42,000册。卷首内容提要说明，本书通俗实用地介绍电缆障碍测试器、接地电阻测试器、万能电桥、阻抗电桥、讯号发生器、传输测试器、阴极射线示波器、线障脉冲测试器等14种常用电信仪表的使用操作方法和日常维护经验；对于每种仪表的用途、技术规格与性能、使用维护上应注意的问题、工作原理分析、简单障碍检修方法等，也都有通俗详细的说明，并附有面板图、电路图和元件规格数据；本书适合邮电企业基层和其他部门的电信机线维护人员，以及电信科学研究、制造部门的技术工人阅读，也适用于电信专业学校、训练班作参考。目录显示，全书列有电缆障碍测试器（J6081型或1020-C型）、接地电阻测试器（701型）、万能电桥（4500型）、电阻电容测定器（675B型）、交流阻抗电桥（101型）、阻抗电桥（635型）、低频讯号发生器（8610型）、载频振荡器（201型）、阻容式载频振荡器（869-B型）、电平表（DP-300B型）、传输测试器（CS-150型）、传输测试器（379-B型）、阴极射线示波器（SB-10型或175A型）、线障脉冲测试器（732型）以及常用国产管新旧型号对照表。所见正文集中介绍电缆障碍测试器（J6081型或1020-C型）的使用方法、维护方法和简单障碍检修。正文说明1020-C型电缆障碍测试器是供市内架空电缆和无负荷地下电缆作线路障碍寻找用的一种仪器，携带方便、操作容易、测试准确迅速；市话电缆发生障碍后，一般可先利用韦氏电桥测试确定障碍的大致段落，再用该测试器探测障碍具体位置，线路较短时也可直接利用该测试器探寻，为提高测试灵敏度可加装放大器配合使用。性能与技术规格方面，该仪器对铅包纸绝缘电缆的地气、短路、混线、错对及受潮点等障碍能够测试出障碍原因和障碍位置，但不能寻找电缆心线断线障碍；输出交流信号频率100赫左右，接上2860欧负荷电阻时“低”档约25伏、11.5毫安，“高”档约50伏、16毫安。面板布置方面，测试器主要由信号发生器和探索线圈两部分组成，信号发生器又名20-G放音器，用来在障碍心线上放出信号音，俗称“鸭子叫”；探索线圈又名19-G探测器，用来探测心线障碍点；面板旋钮扳在中间“零”位不发生信号，扳向1处发出断续测试信号，扳向2处发出连续测试信号，输出接线端子3与5联用有较高输出，用于探测较长线路，3与4联用输出较低，用于探测环阻在100欧以下的短线路；19-G探测器面板有G、M、S三个塞孔，G、M两孔供探寻地气障碍时插入耳机，S、M两孔供探寻短路、混线、错对及受潮等障碍时插入耳机。使用方法方面，正文分述探寻地气障碍、短路障碍、混线障碍、错对障碍、受潮障碍的接线、放音、耳机插孔、探测器放置和声音变化判断；使用注意事项包括轻拿轻放、防止受震、放置平正、倾斜角不宜大于20度、使用前检查通电测试、输出音调调整均匀、先探寻混线或短路再探寻地气、障碍点接触电阻不超过1000欧、电缆受潮或浸水时探寻时间越短越好、选择混线电阻最小的两条心线放音探寻、探寻错对障碍时仔细测听声音变化、探测器可平行或垂直电缆放置等。维护方法方面，正文说明20-C放音器由振动器与断续器组成，利用6伏干电池经振动器而成断续脉动的交变电流，利用变压器次级线圈感应产生较高电压的交流输出；19-C探测器初级线圈与次级线圈绕在U形公用铁心上，初级线圈与电容器串联成闭合回路，当探测器接近电缆铅包外皮时，由放音器发出的信号经电缆心线传至探测器附近，L1及C感应而谐振产生电流，再经变压器耦合在L2线圈产生较高电压，耳机接到G、M时信号较弱，接到M、S时信号较强。正文还详述放置器、振动线圈、振动片、断续器、电阻与电容、探测器、耳机的构造和规格，维护方法包括妥善保管、定期检查零件装置、布线、电路、电池、机构调整、通电测试，并附简单障碍检修表，列出无输出信号、信号音小或有杂音等障碍现象、可能发生部位、产生原因和修理处理方法。该书面向邮电企业基层机线维护人员，注重操作方法和日常维护经验，附有面板图、电路图和元件规格数据，具有实用技术资料价值。本次仅见前20页，后续内容待补。
