玻璃增强塑料

本书为华东化工学院塑料研究室主编的《玻璃增强塑料》，封面钤有“江苏工业学院图书馆藏书章”。因本次OCR所提取的前20页主要为该书所收聚苯并咪唑及相关耐高温聚合物译文，未显示完整版权页和全书目录，故出版者、版次等出版信息待查。以下依据本次OCR可见内容作介绍。

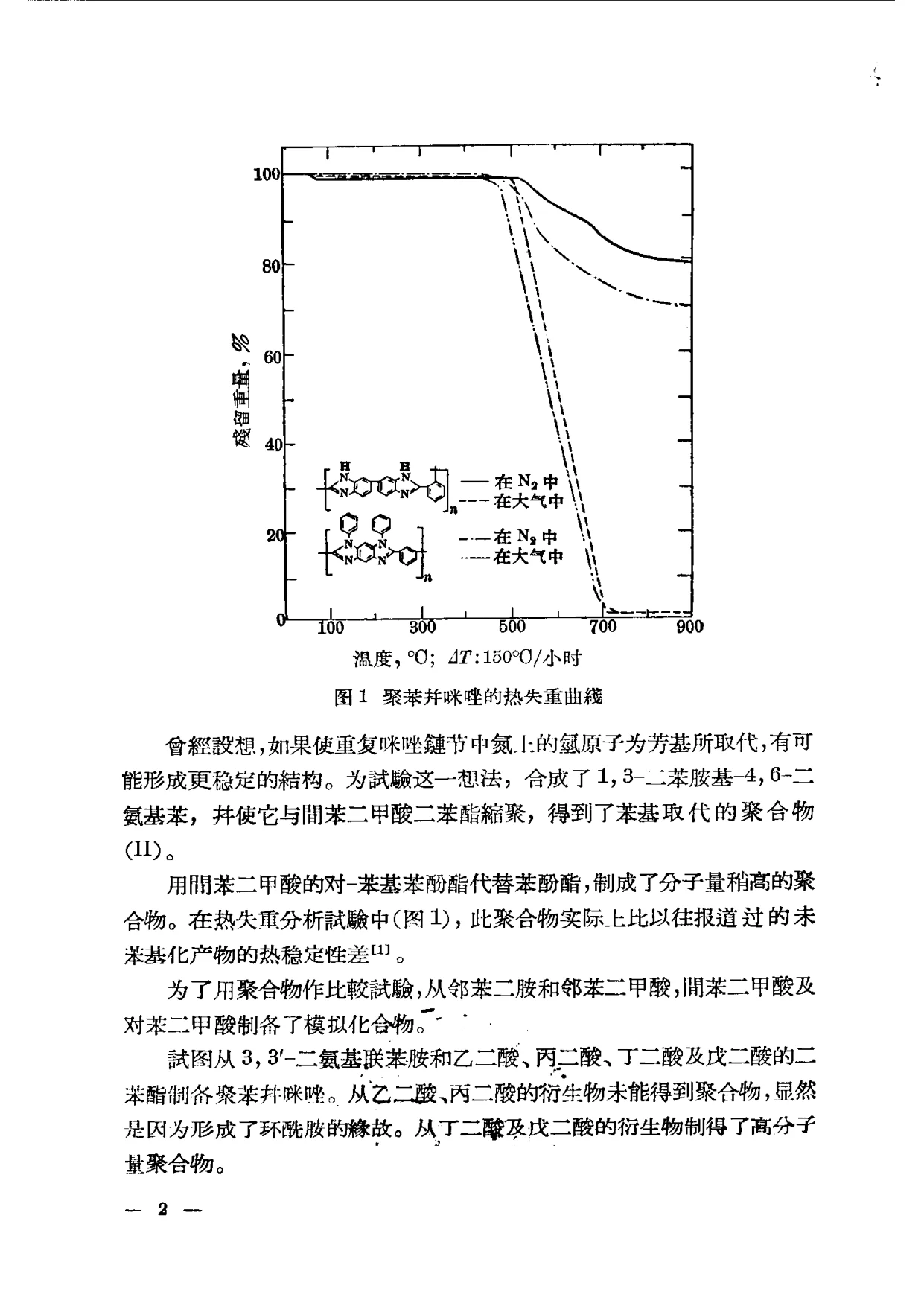

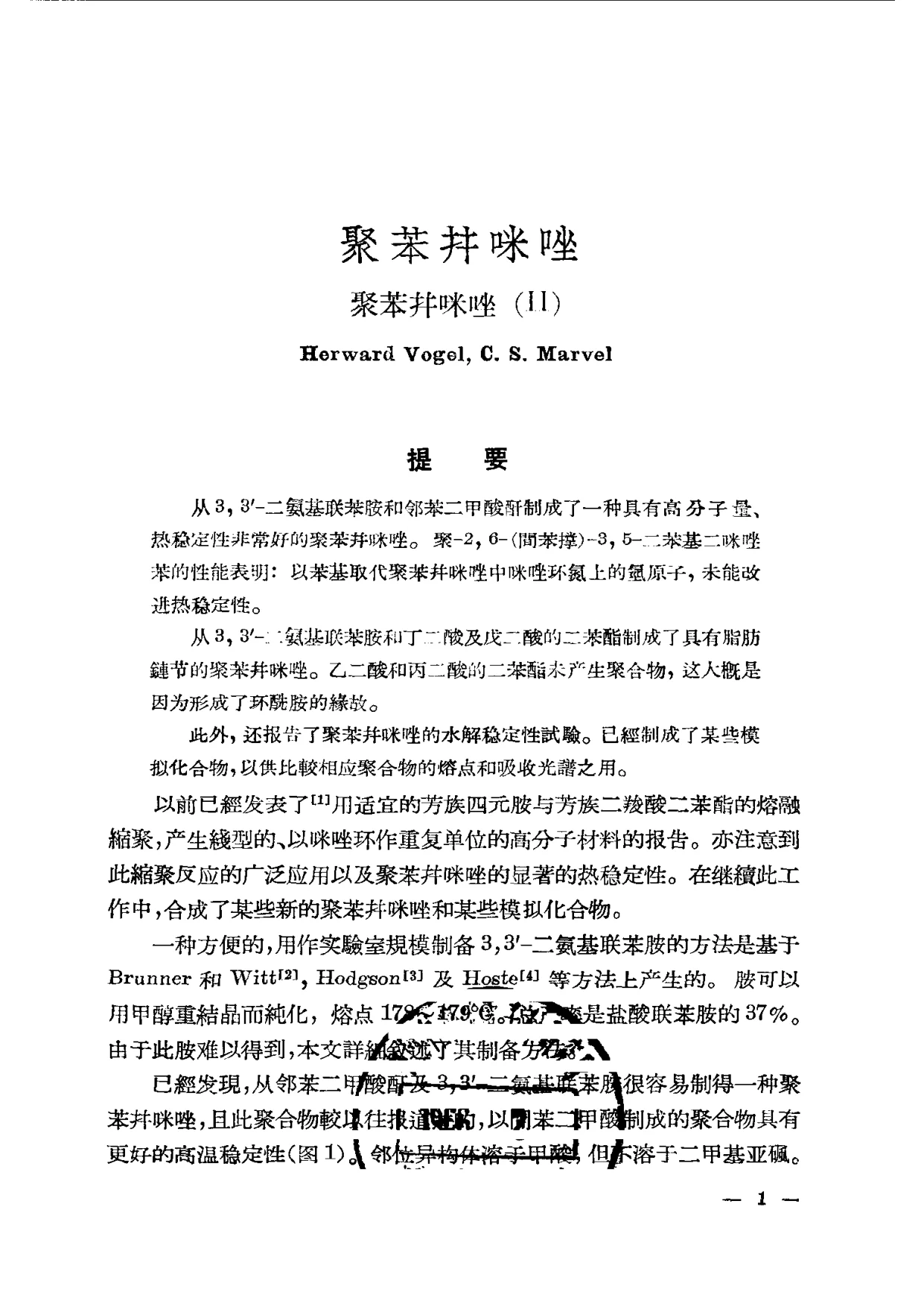

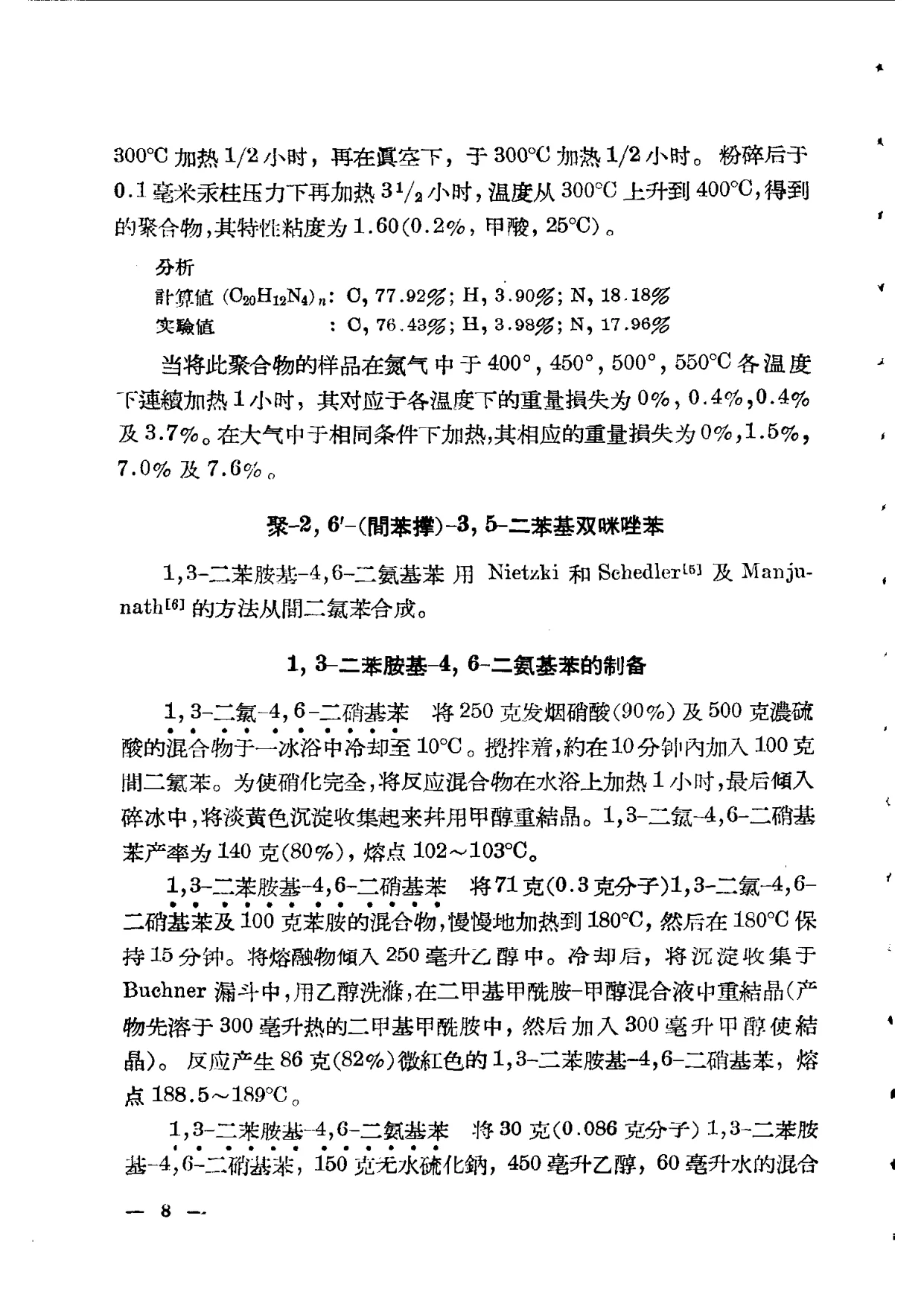

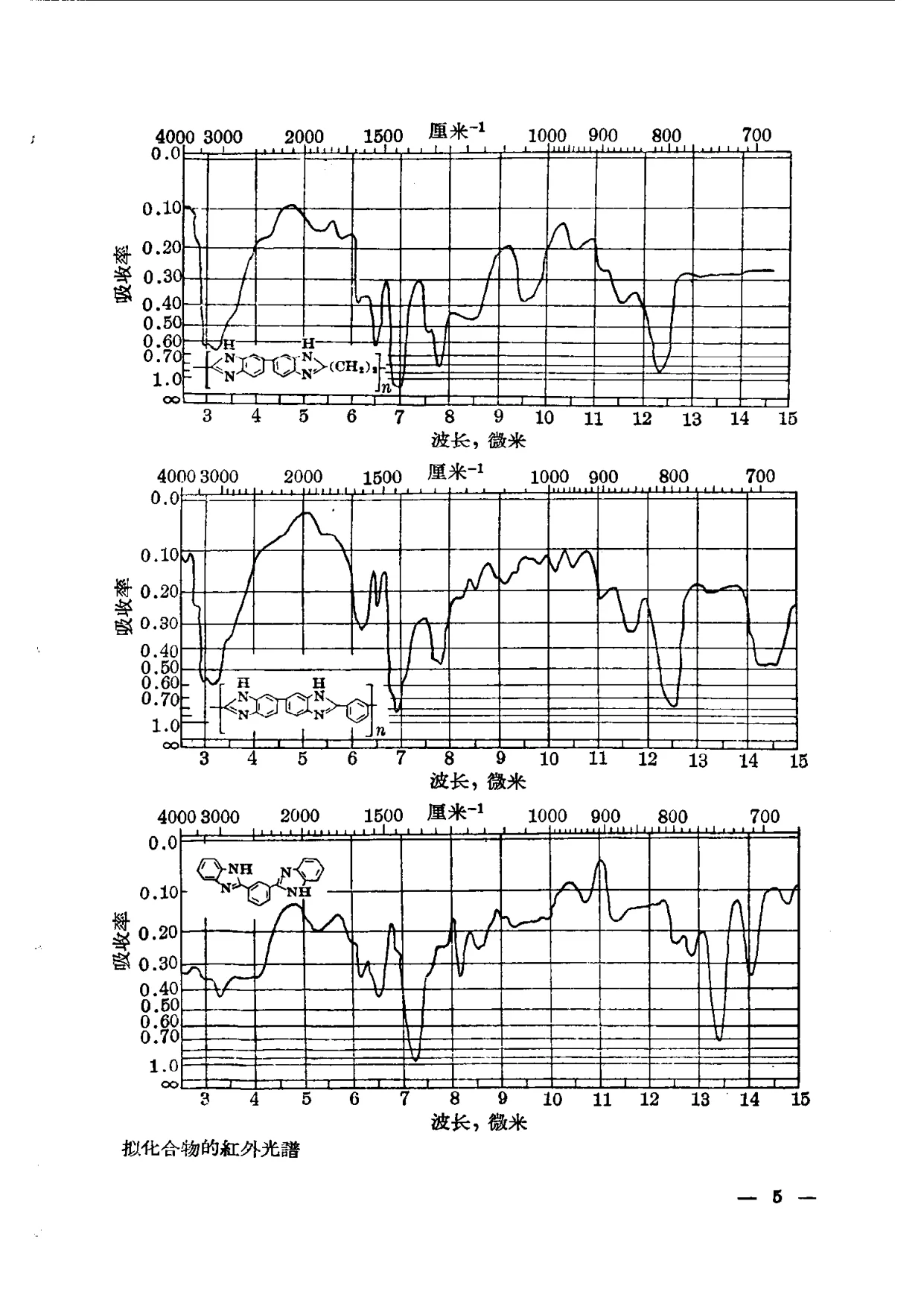

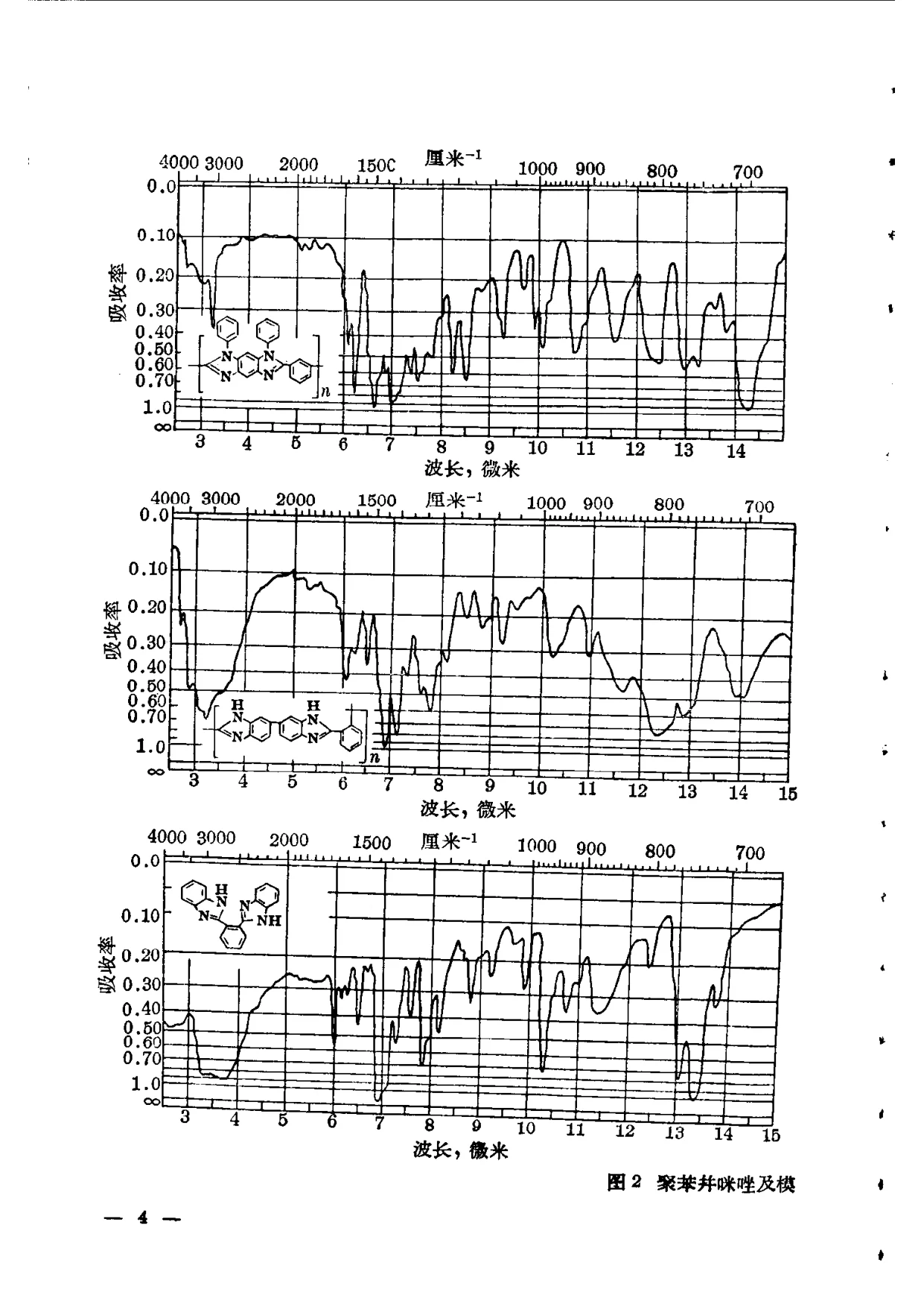

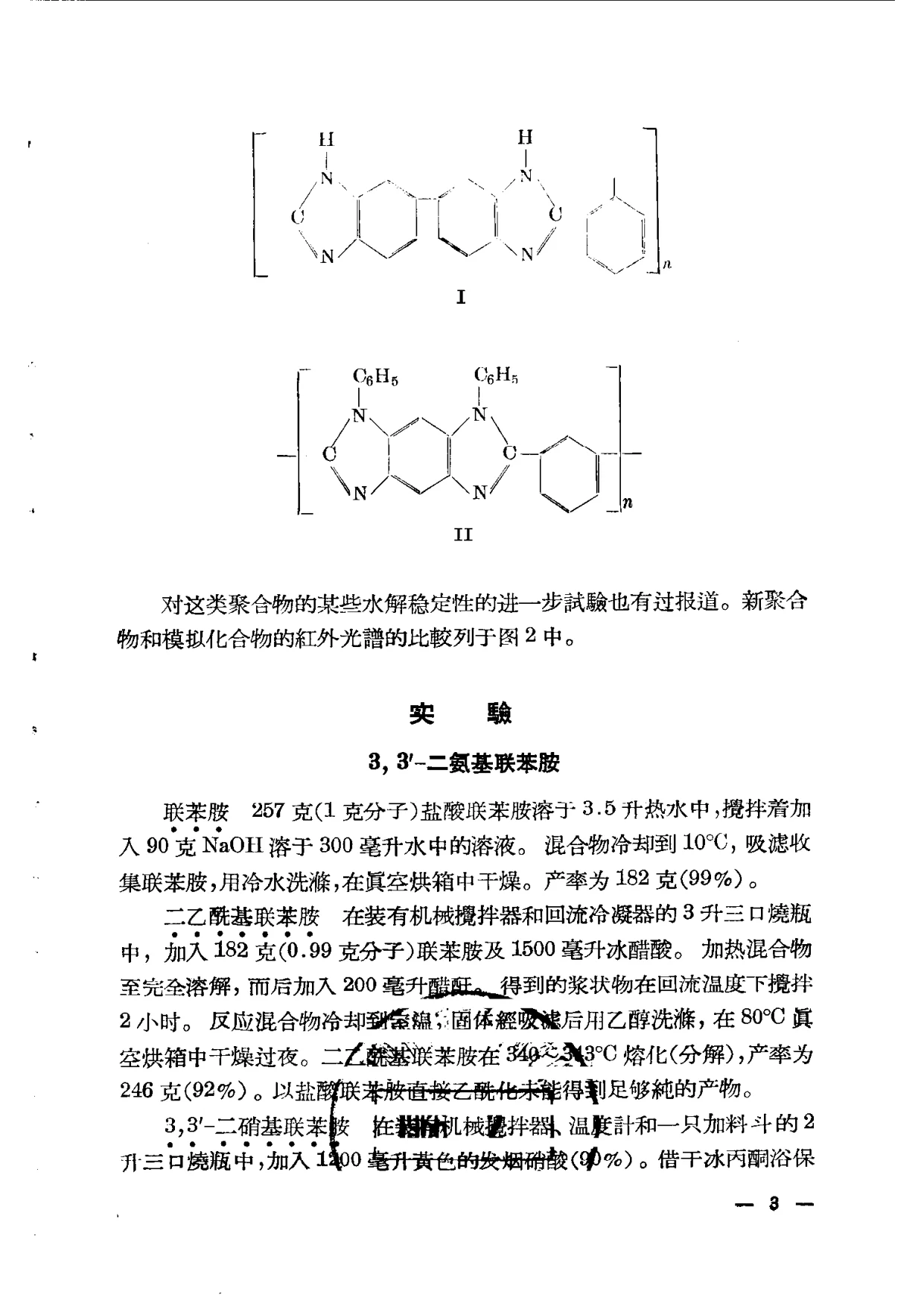

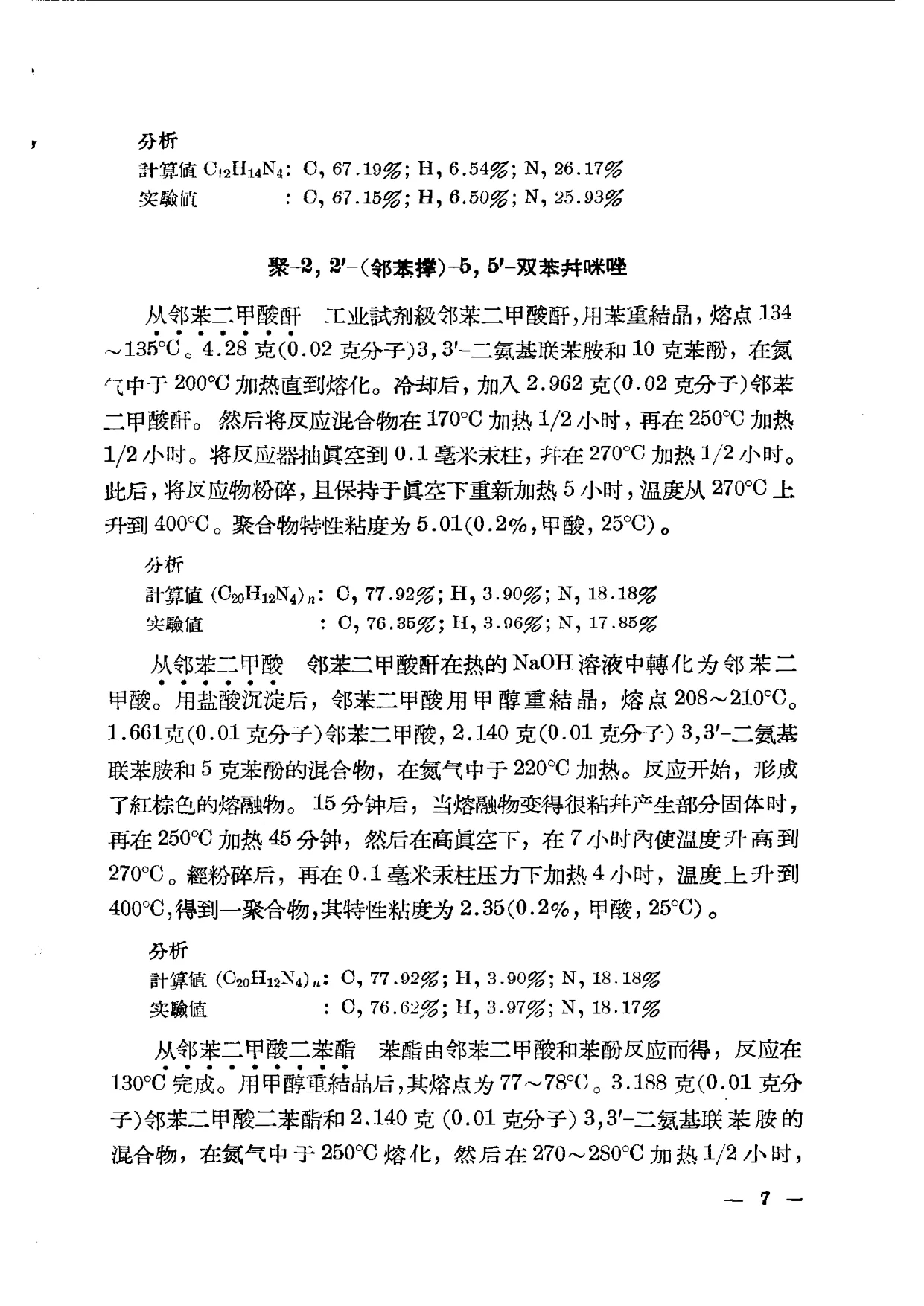

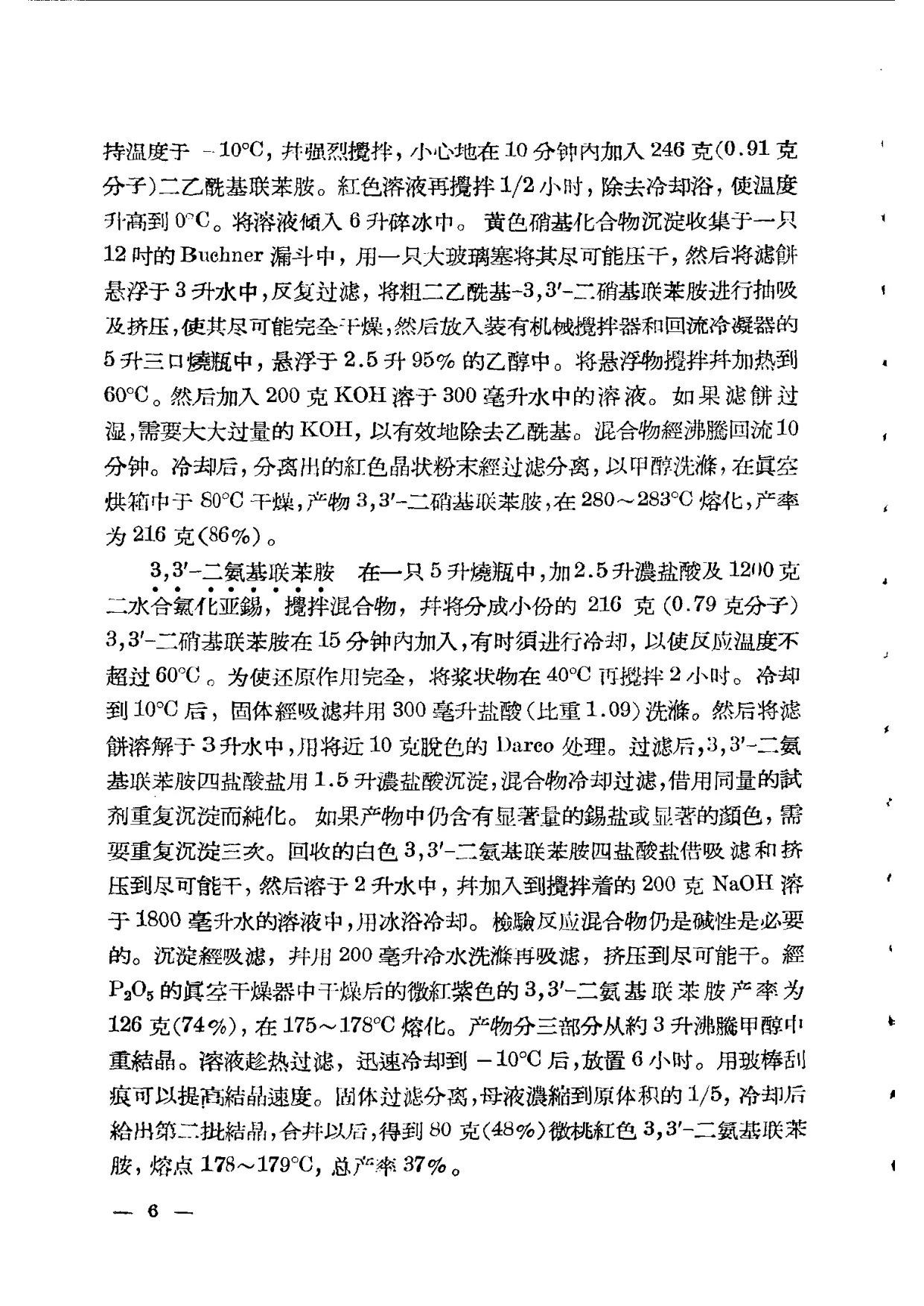

本次OCR所见内容为聚苯并咪唑研究译文数篇及附录。首篇为Herward Vogel、C. S. Marvel所撰聚苯并咪唑（II），提要说明从3,3′-二氨基联苯胺和邻苯二甲酸酐制成一种具有高分子量、热稳定性非常好的聚苯并咪唑；聚-2,6-(间苯撑)-3,5-二苯基二咪唑苯的性能表明，以苯基取代聚苯并咪唑中咪唑环氮上的氢原子，未能改进热稳定性；从3,3′-二氨基联苯胺和丁二酸及戊二酸的二苯酯制成了具有脂肪键节的聚苯并咪唑；乙二酸和丙二酸的二苯酯未产生聚合物，大概是因为形成了环酰胺；文中还报告了聚苯并咪唑的水解稳定性试验，并制成某些模拟化合物以供比较相应聚合物的熔点和吸收光谱之用。正文详述3,3′-二氨基联苯胺的制备方法，包括联苯胺、二乙酰基联苯胺、3,3′-二硝基联苯胺、3,3′-二氨基联苯胺的合成步骤、产率、熔点和分析数据；又述聚-2,2′-(邻苯撑)-5,5′-双苯并咪唑、聚-2,6′-(间苯撑)-3,5-二苯基双咪唑苯的制备、特性粘度、元素分析和热失重数据；还述1,3-二苯胺基-4,6-二氨基苯与间苯二甲酸二苯酯及间苯二甲酸二联苯酯的熔融缩聚、3,3′-二氨基联苯胺和戊二酸及丁二酸二苯酯的熔融缩聚、水解稳定性试验及模拟化合物邻苯撑双苯并咪唑、间苯撑双苯并咪唑、对苯撑双苯并咪唑的制备。

第二篇为Robbie T. Foster、C. S. Marvel所撰聚苯并咪唑（IV）——含芳香醚链节的聚苯并咪唑，提要说明已制成某些在重复单位之间具有芳香醚链节的聚苯并咪唑，用以研究其热稳定性和成膜、成纤维性能；所有已制成的聚合物都是可溶解的、具有很好热稳定性的高分子量物质。正文述及用氯化亚锡和盐酸还原3,3′-二硝基-4,4′-二氨基二苯醚以制备3,3′,4,4′-四氨基二苯醚，固态游离四元胺在大气中颇为稳定但长期放置会变色，胺的甲醇溶液对空气很敏感；高温下有痕量氧存在时，聚-2,2′-(间苯撑)氧-5,5′-双苯并咪唑很易交联，获得100%不溶于二甲基亚砜、甲酸及硫酸中的聚合物；聚-2,2′-(4,4′-氧联苯撑)氧-5,5′-双苯并咪唑和聚-2,2′-(4,4′-氧联苯撑)-5,5′-双苯并咪唑都是很硬的脆性聚合物，100%溶于二甲基乙酰胺、二甲基亚砜、甲酸及硫酸中，并表现出优良热稳定性；文中列有热失重数据和元素分析数据，并述4,4′-二乙酰胺基二苯醚、3,3′-二硝基-4,4′-二乙酰胺基二苯醚、3,3′-二硝基-4,4′-二氨基二苯醚、3,3′,4,4′-四氨基二苯醚的制备方法，以及聚合仪器和聚合步骤。

正文末尾注明“焦扬声译自《Journal of Polymer Science》Part A, No. 5, 1963, p. 1531-1541. 《Journal of Polymer Science》Part A, No. 2, 1965, p. 417-421. 姚希曾校”。附录为“耐1000°F的新型聚合物”，介绍基于聚苯并咪唑的树脂商品名“Imidite”，说明其在极低（-424°F）和极高温度（1000°F）下均具有高的抗剪强度，经700°F老化10小时后抗剪强度为2000磅/英寸²，经1000°F 10分钟后下降至1000磅/英寸²；Imidite层压板在高温下比有机硅-酚醛层压板具有更高的挠曲强度，经550°F 250小时处理后保留原始强度的58%，而此时其他层压板仅保留8%；层压板于室温至600°F间介电常数实际上没有改变，损耗角正切亦然。

本书所收译文涉及聚苯并咪唑的合成、结构、热稳定性、水解稳定性、成膜成纤维性能及耐高温层压板应用等内容，属于高分子耐高温材料研究资料。书名“玻璃增强塑料”与本次OCR所见聚苯并咪唑译文之间的关系，因前20页未见全书目录和版权页，尚待后续内容补充确认。本次仅见前20页，后续内容待补。
