低压电器

《低压电器》是1965年由机械工业出版社出版的中等专业学校交流讲义，由湘潭电机学院、上海电机制造学校、浙江电机专科学校合编。本次OCR仅见前20页，未见版权页、序言及完整目录，所见内容为卷首关于控制电器的概述和第一章“接触器和磁力启动器”的大部分。

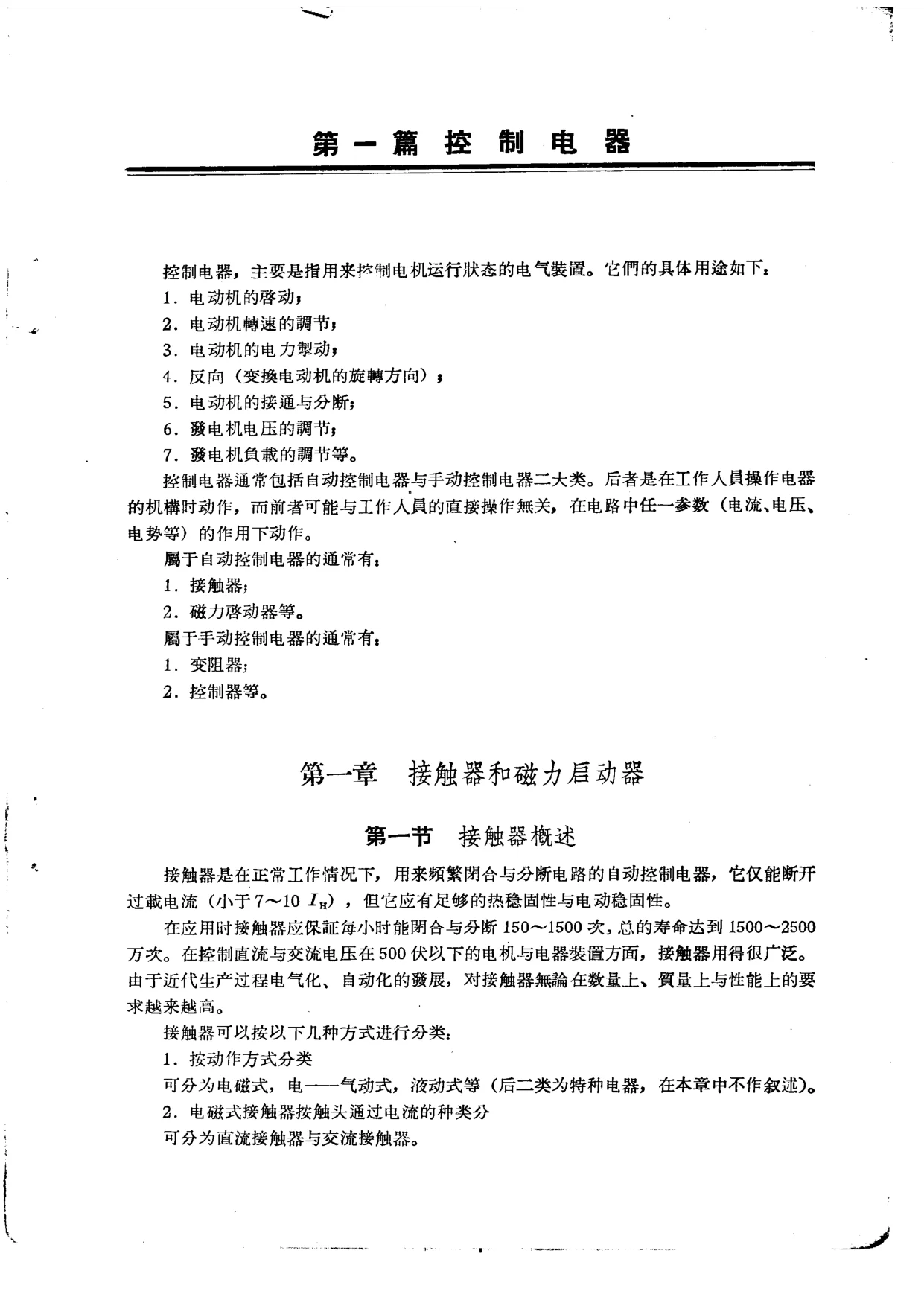

卷首概述说明，控制电器主要是指用来控制电机运行状态的电气装置，其具体用途包括电动机的启动、电动机转速的调节、电动机的电力制动、反向（变换电动机的旋转方向）、电动机的接通与分断、发电机电压的调节、发电机负载的调节等。控制电器通常包括自动控制电器与手动控制电器两大类：后者在工作人员操作电器的机构时动作，前者可能与工作人员的直接操作无关，而是在电路中任一参数（电流、电压、电势等）的作用下动作。属于自动控制电器的通常有接触器、磁力启动器等；属于手动控制电器的通常有变阻器、控制器等。

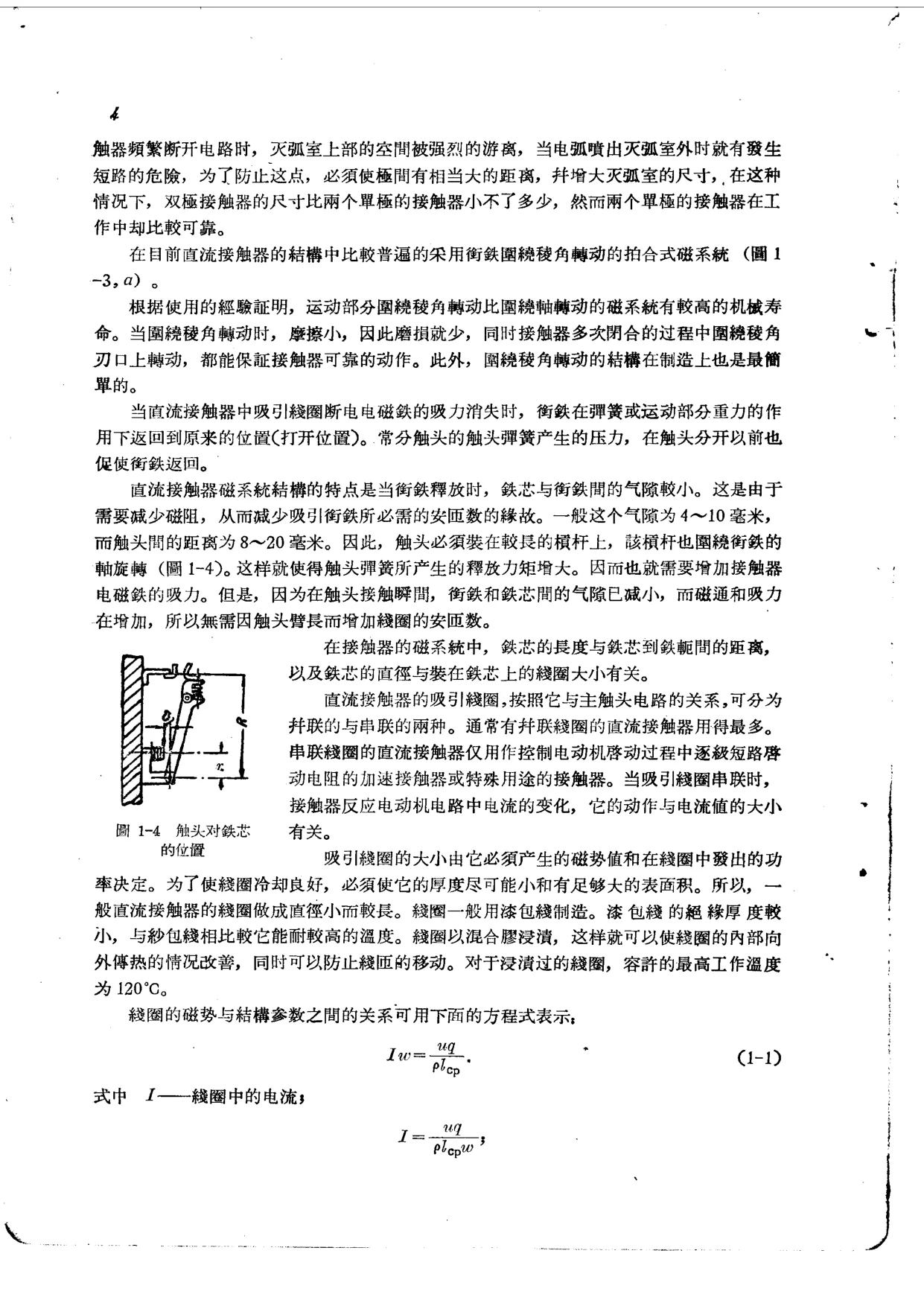

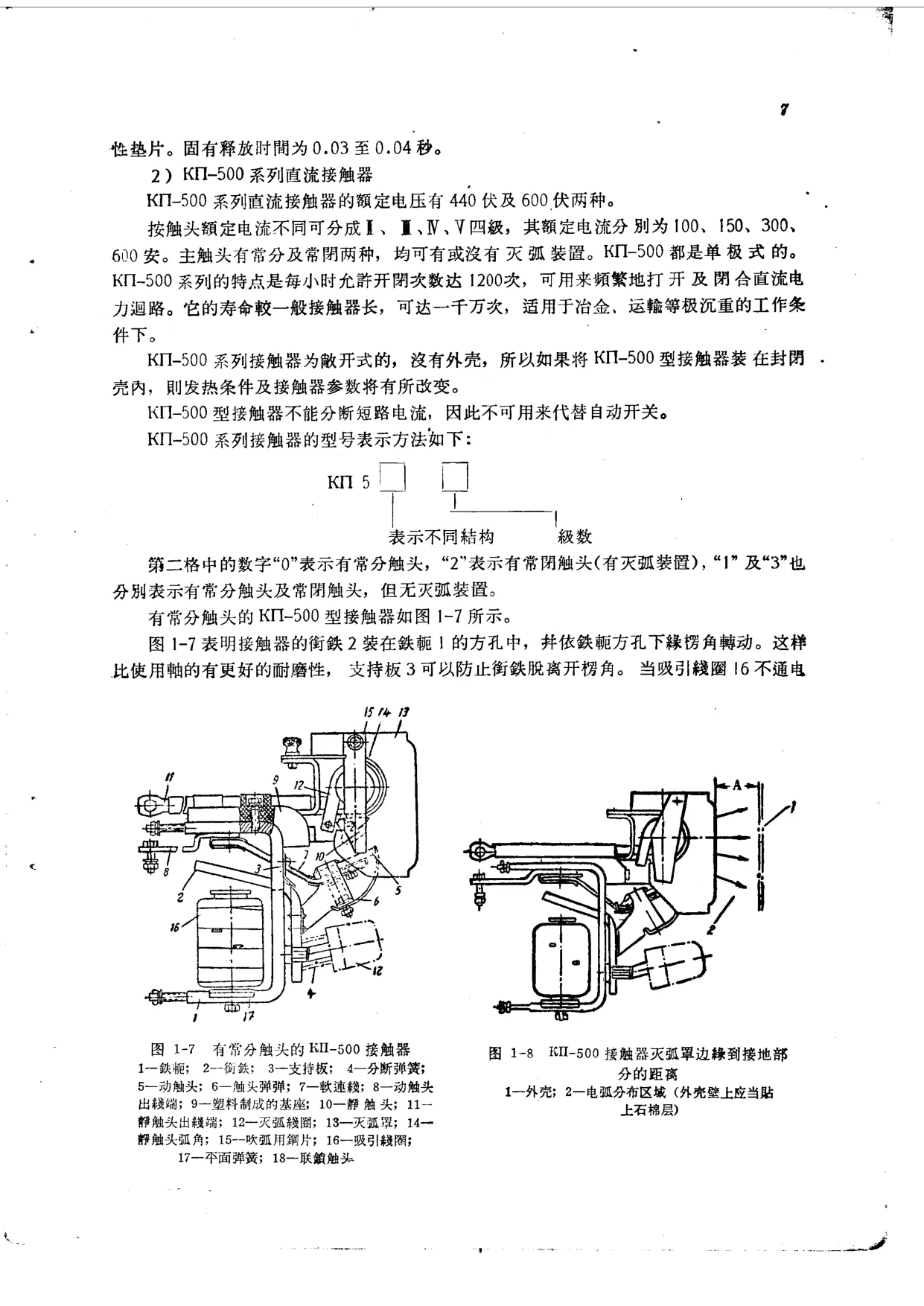

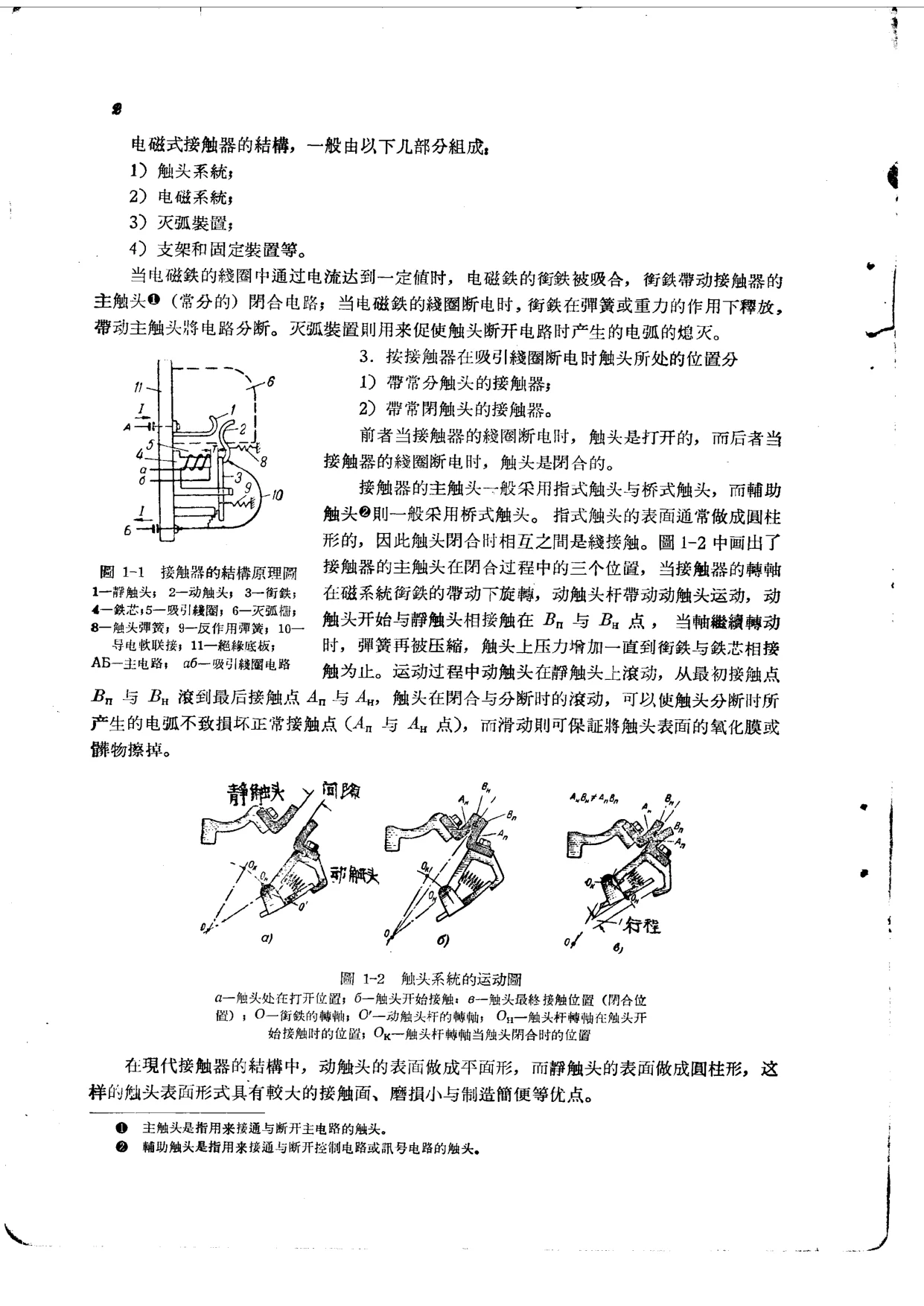

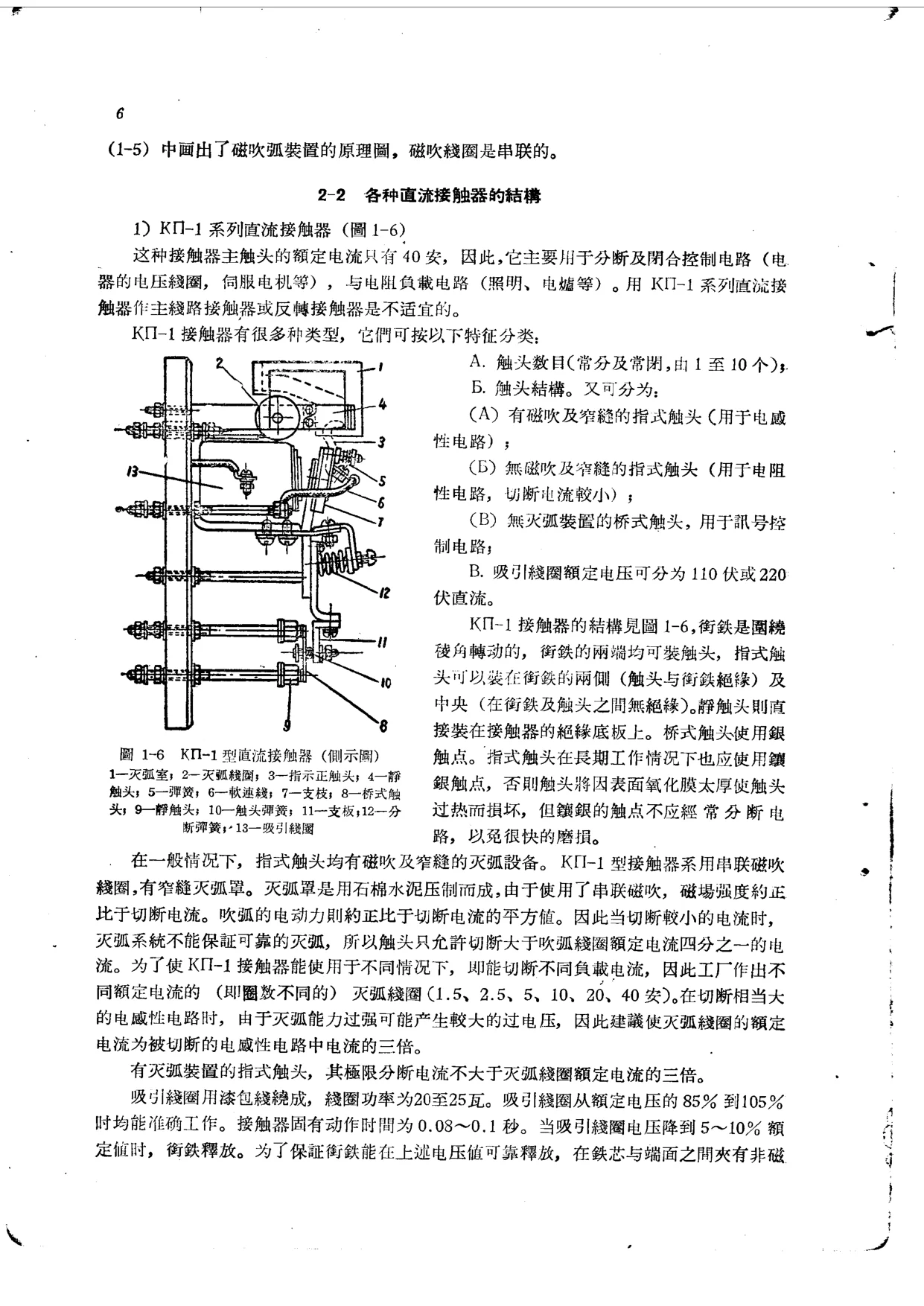

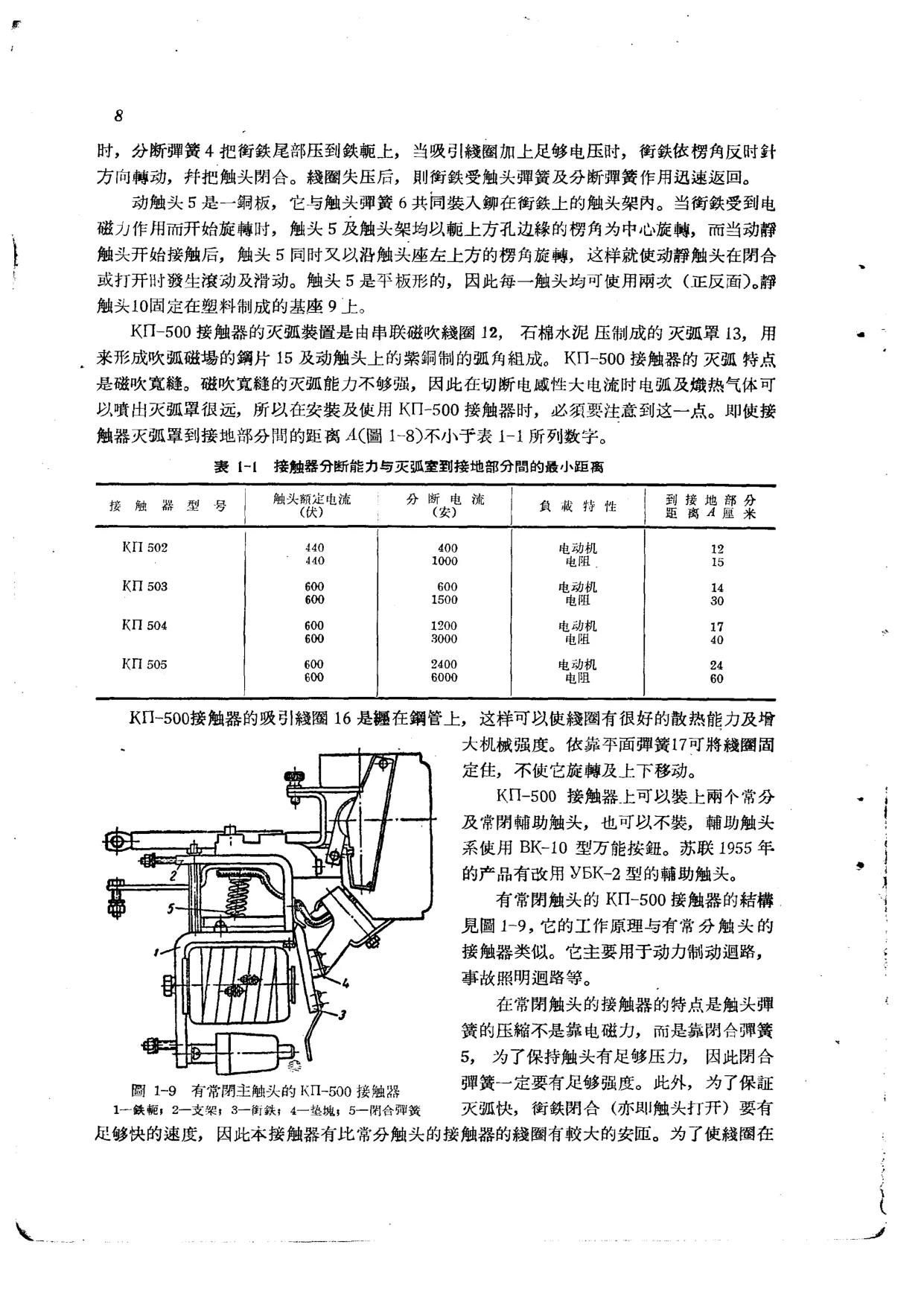

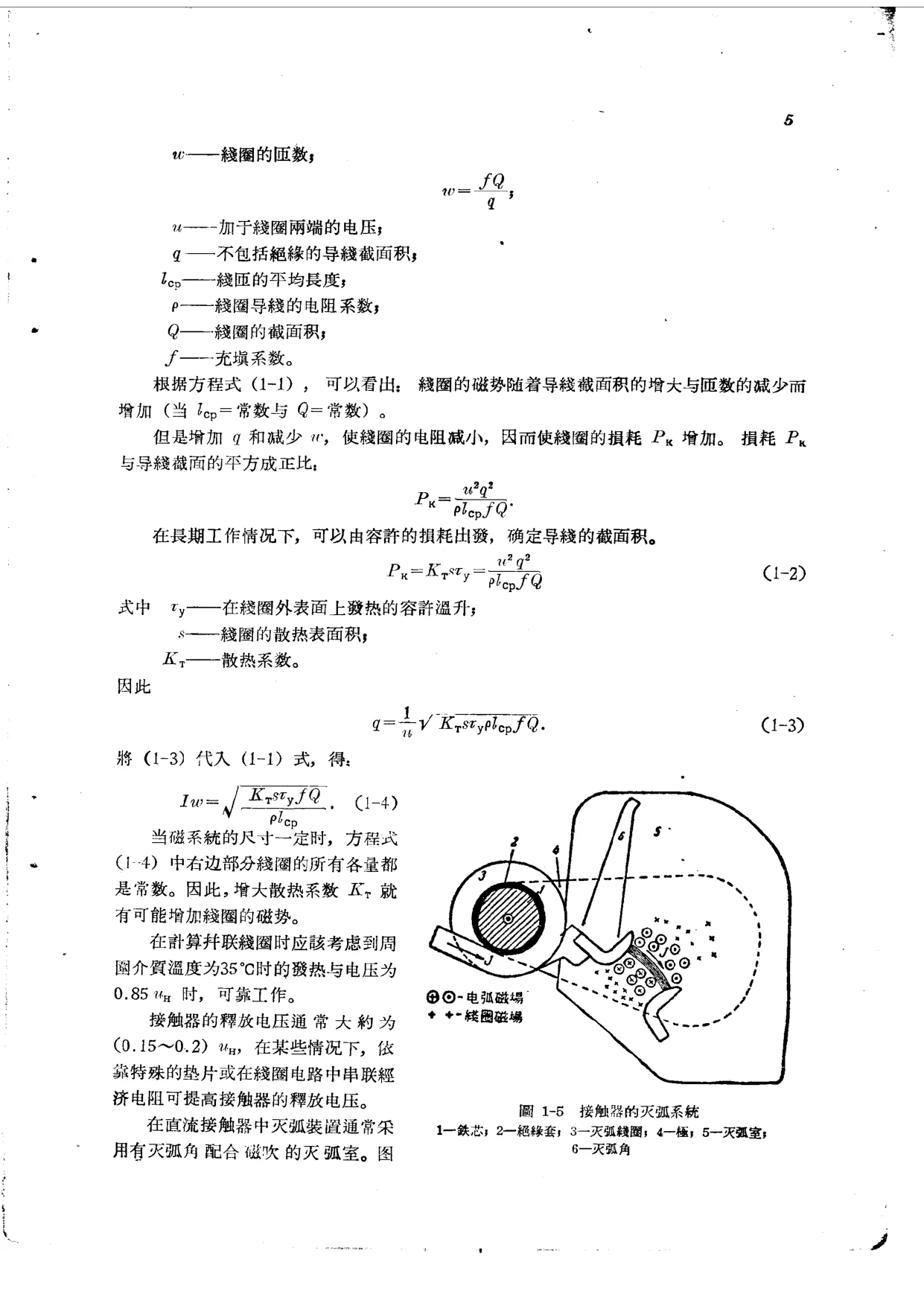

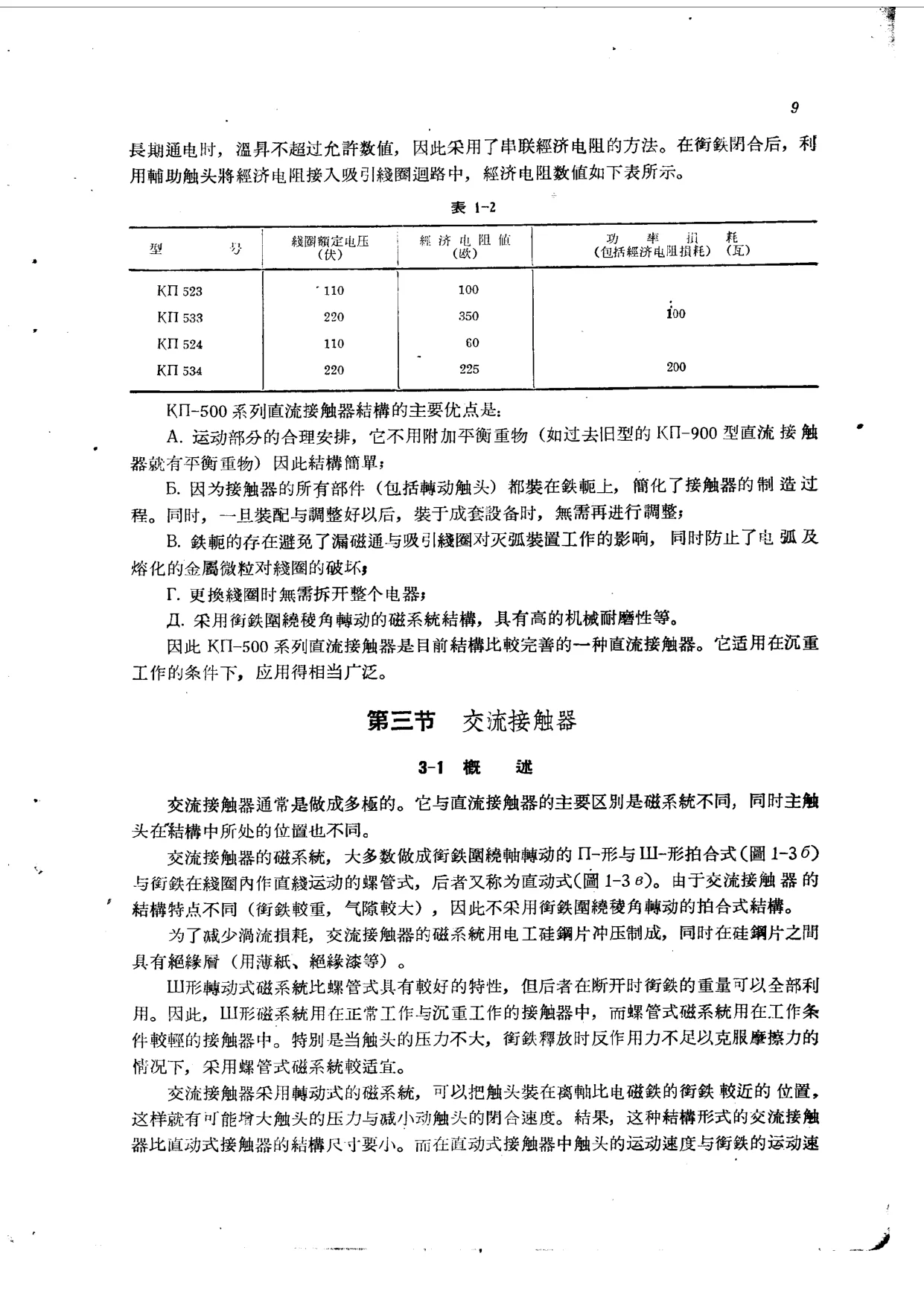

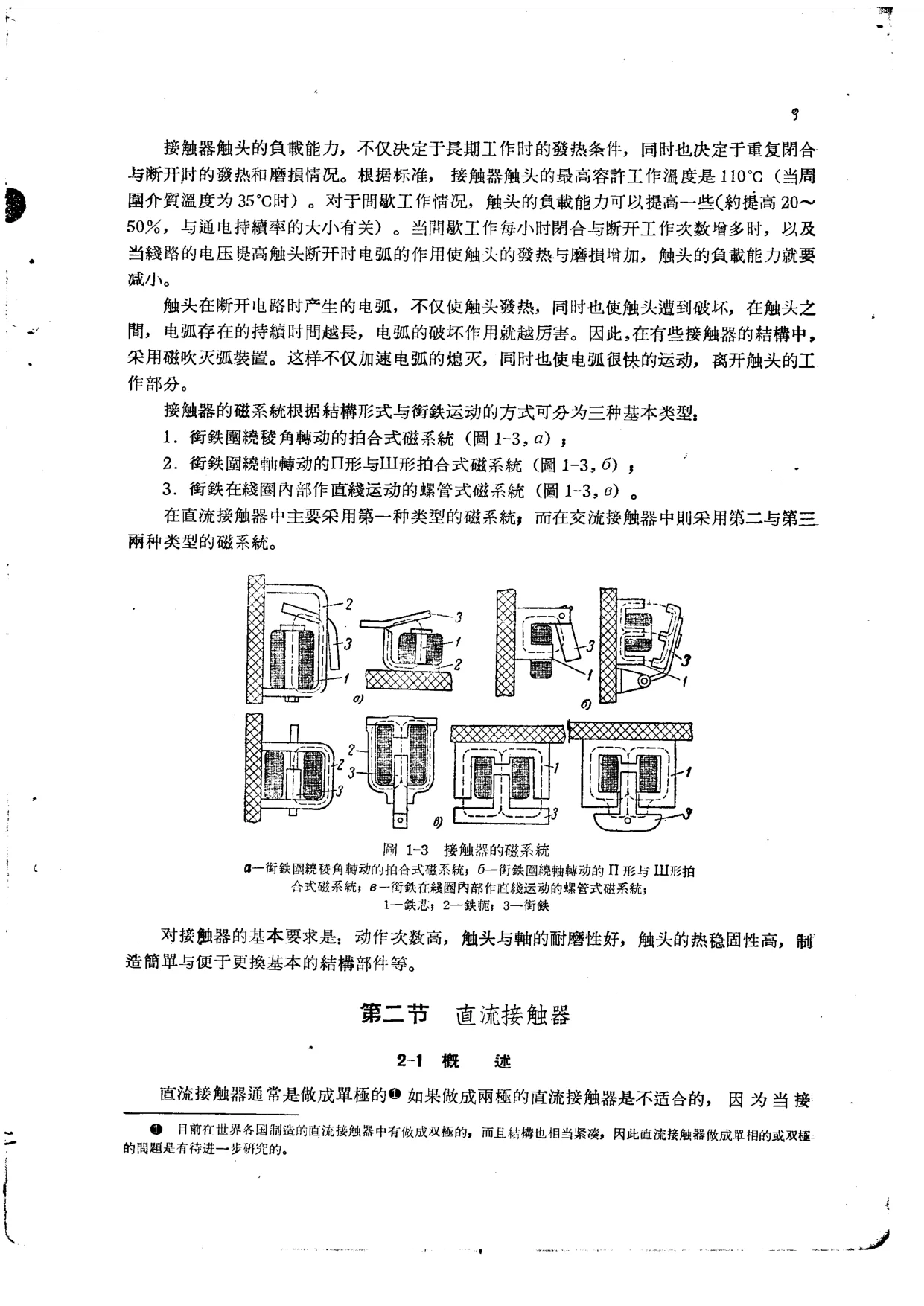

第一章“接触器和磁力启动器”分五节。第一节“接触器概述”说明接触器是在正常工作情况下用来频繁闭合与分断电路的自动控制电器，仅能断开过载电流（小于7～10倍额定电流），但应有足够的热稳固性与电动稳固性；应用时接触器应保证每小时能闭合与分断150～1500次，总寿命达到1500～2500万次，在控制直流与交流电压500伏以下的电机与电器装置方面用得很广泛。该节按动作方式把接触器分为电磁式、电—气动式、液动式等，按触头通过电流种类分为直流接触器与交流接触器，并说明电磁式接触器一般由触头系统、电磁系统、灭弧装置、支架和固定装置等部分组成；还述及触头系统运动、指式触头与桥式触头、触头滚动与滑动、触头最高容许工作温度110℃（周围介质温度35℃时）、间歇工作负载能力可提高约20%～50%、磁吹灭弧装置、磁系统三种基本类型（衔铁围绕棱角转动的拍合式、衔铁围绕轴转动的Π形与Ш形拍合式、衔铁在线圈内部作直线运动的螺管式）以及对接触器的基本要求。第二节“直流接触器”说明直流接触器通常做成单极，普遍采用衔铁围绕棱角转动的拍合式磁系统，述及磁系统气隙、触头位置、吸引线圈并联与串联、线圈磁势与结构参数关系公式、损耗与温升计算、释放电压通常约为（0.15～0.2）额定电压、磁吹灭弧室等；并介绍KΠ-1系列直流接触器（主触头额定电流40安，用于分断及闭合控制电路与电阻负载电路，触头数目、结构、吸引线圈额定电压110伏或220伏直流，串联磁吹线圈与窄缝灭弧罩，吸引线圈功率20至25瓦，固有动作时间0.08～0.1秒，固有释放时间0.03至0.04秒）和KΠ-500系列直流接触器（额定电压440伏及600伏，按触头额定电流分Ⅱ、Ⅲ、Ⅳ、Ⅴ四级，额定电流100、150、300、600安，每小时允许开闭1200次，寿命可达一千万次，适用于冶金、运输等沉重工作条件，不能分断短路电流，不可代替自动开关；并述及其型号表示方法、结构、灭弧特点、灭弧罩到接地部分最小距离表、吸引线圈、辅助触头、有常闭触头的KΠ-500接触器及经济电阻等）。第三节“交流接触器”说明交流接触器通常做成多极，与直流接触器主要区别是磁系统不同、主触头在结构中所处位置不同；述及磁系统用硅钢片冲压制成以减少涡流损耗、转动式与直动式磁系统、线圈感抗与空气隙关系公式、电流倍数、磁通与吸力变化、释放电压为（0.4～0.5）额定电压、短路环、固有闭合时间0.05～0.07秒、固有分断时间0.02～0.05秒等；并介绍KT系列、KTΠ系列、KTΠ-500系列交流接触器的结构、灭弧装置、线圈、操作频率及到接地部分最小距离表等。第四节“磁力启动器”说明磁力启动器是用来远距离控制交流鼠笼式电动机的电器（启动、停止与改变旋转方向），由装有辅助触头的交流接触器、热继电器和外壳组成，利用按钮实现远距离控制；通常做成可逆与不可逆两种，可逆磁力启动器由两个接触器组成并装有机械联锁和电联锁；热继电器用来保护电动机防止过载，不能保护短路，因此主电路中还要装熔断器或自动开关；并述及不可逆磁力启动器线路、失压保护、电压在0.85至1.05额定电压范围内可靠工作、一般用途磁力启动器控制2.5～75千瓦电动机等；还介绍Π系列磁力启动器（我国目前大量生产，五个等级，接触器大都做成直动式，四对桥式触头，三对主触头一对辅助触头，石棉水泥隔弧罩，触头用银点或银钨合金，并分析其缺点）、MΠK系列磁力启动器（主要用于机床，不带热继电器，有可逆与不可逆两种，桥式触头在下部、磁系统在上部塑料架上，MΠK0、MΠK1额定电流15安、25安及技术数据表）、捷克VSK（VSC）型磁力启动器（转动式运动机构、平板衔铁嵌在塑料支架内、释放弹簧为扭力弹簧、结构紧凑、允许倾斜角度、机械寿命可达1000万次等）和西德K915Ⅲ系列交流接触器（西门子工厂产品，直动式，线圈铁芯和衔铁可动，K915Ⅲ-4采用连杆系统，栅片灭弧，每小时操作频率达3000次，技术数据表等）。第五节“接触器的计算与设计”说明接触器计算和设计任务是根据给定电流、电压、每小时工作次数与总寿命确定各组成部分结构及参数，主要是触头系统与磁系统结构及参数，以及各部分组合；灭弧系统直到目前还没有一套完善的计算方法。本书作为中等专业学校交流讲义，内容系统、结合中国当时生产的仿苏及各国产品实例，配有大量结构图、原理图和数据表，对了解20世纪60年代中国低压电器教材体系、接触器和磁力启动器结构原理及产品型号具有参考价值。本次仅见前20页，后续内容待补。
