电世界信箱选集 变压器、开关与保护设备

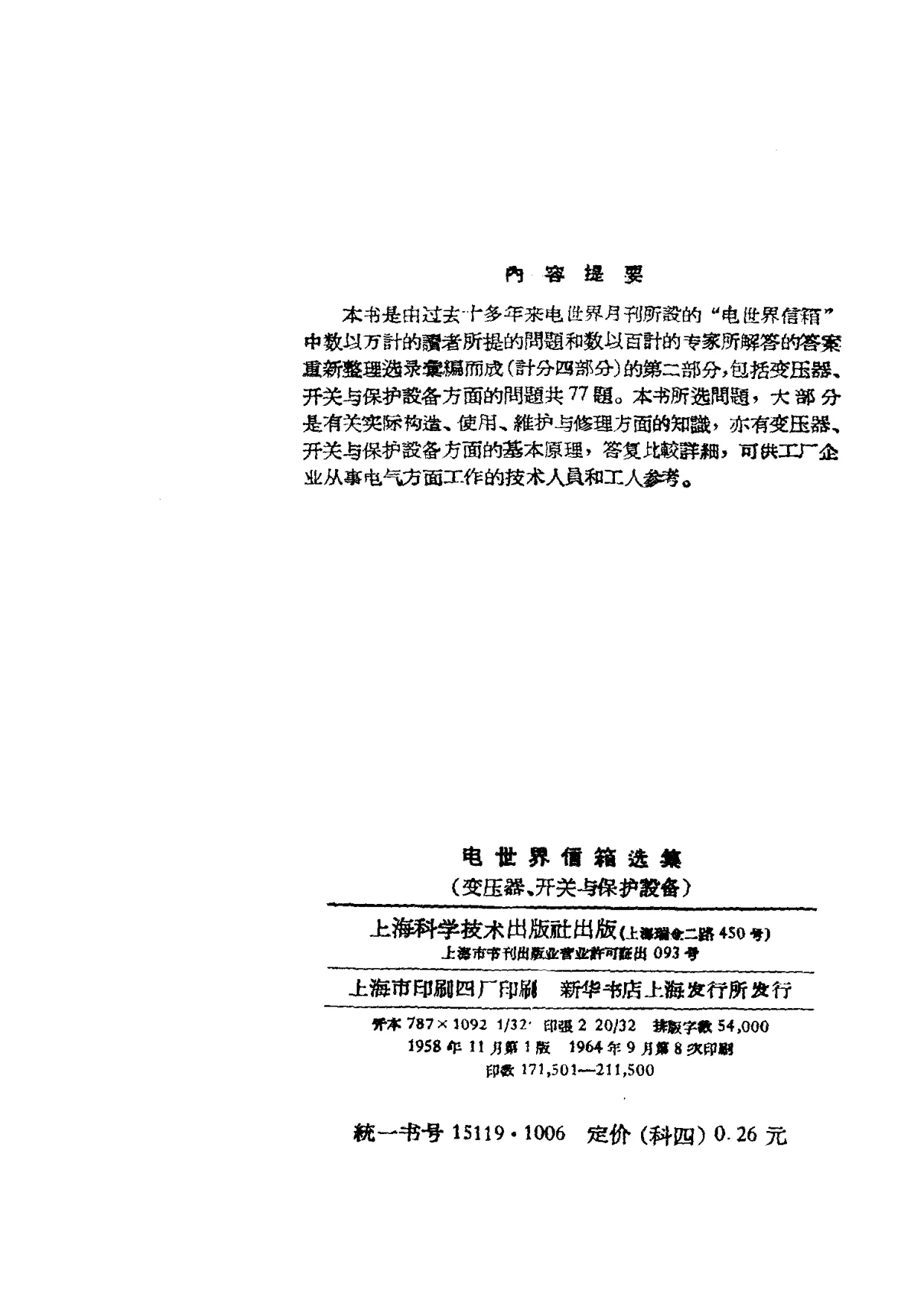

《电世界信箱选集 变压器、开关与保护设备》是《电世界信箱选集》四部分中的第二部分，1958年11月由上海科学技术出版社第1版，1964年9月第8次印刷，印数171,501—211,500册，统一书号15119·1006，定价0.26元。内容提要说明，本书由过去十多年来《电世界》月刊所设“电世界信箱”中数以万计的读者所提问题和数以百计的专家所解答的答案重新整理选录汇编而成，计分四部分；本书为第二部分，包括变压器、开关与保护设备方面的问题共77题。所选问题大部分是有关实际构造、使用、维护与修理方面的知识，亦有变压器、开关与保护设备方面的基本原理，答复比较详细，可供工厂企业从事电气方面工作的技术人员和工人参考。

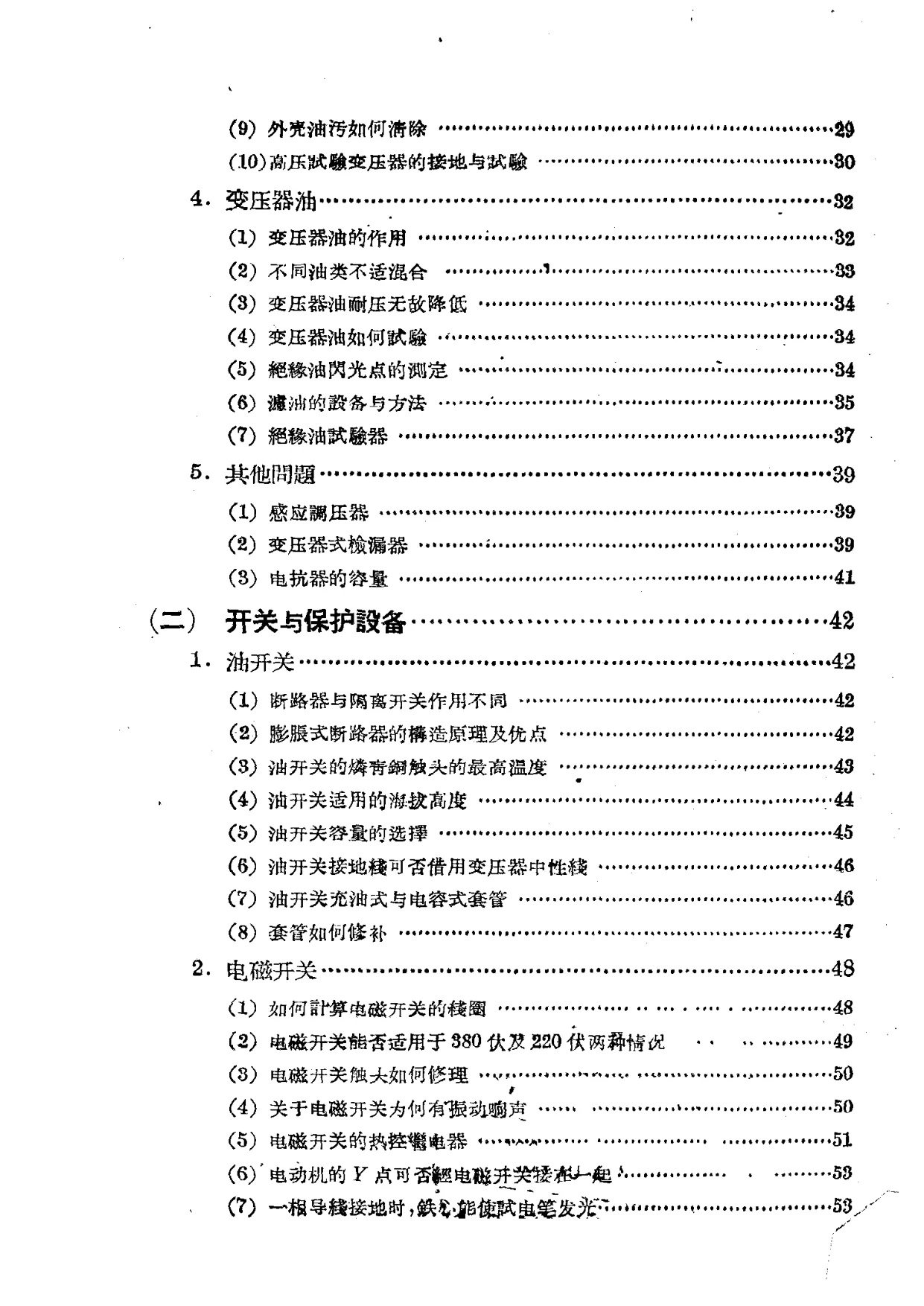

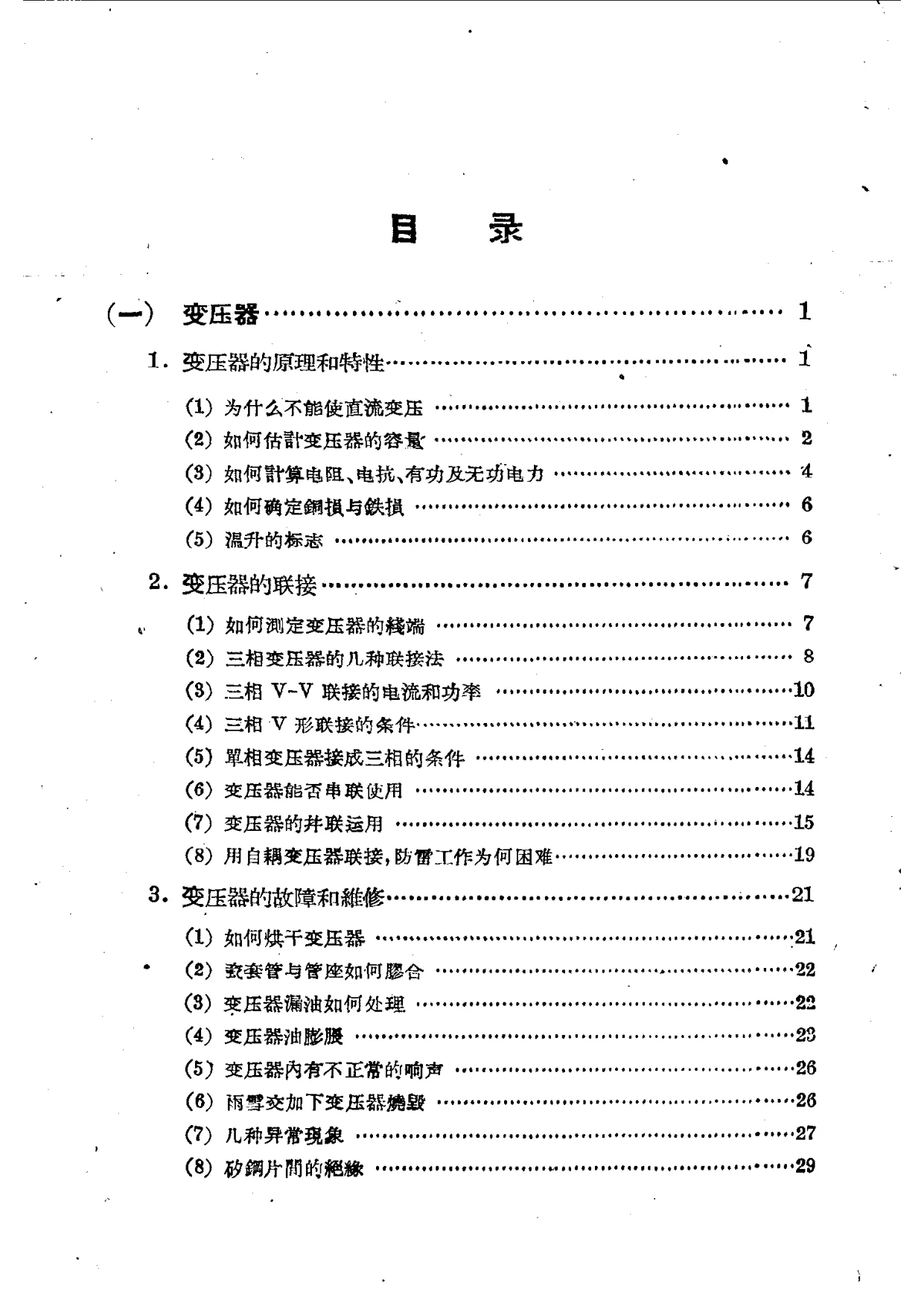

目录显示本书分两大部分。第一部分“变压器”包括：变压器的原理和特性（为什么不能使直流变压、如何估计变压器的容量、如何计算电阻电抗有功及无功电力、如何确定铜损与铁损、温升的标志）；变压器的联接（如何测定变压器的线端、三相变压器的几种联接法、三相V-V联接的电流和功率、三相V形联接的条件、单相变压器接成三相的条件、变压器能否串联使用、变压器的并联运用、用自耦变压器联接防雷工作为何困难）；变压器的故障和维修（如何烘干变压器、套管与管座如何胶合、变压器漏油如何处理、变压器油胶膜、变压器内有不正常响声、雨雪交加下变压器烧毁、几种异常现象、矽钢片间的绝缘、外壳油污如何清除、高压试验变压器的接地与试验）；变压器油（变压器油的作用、不同油类不适混合、变压器油耐压无故障低、变压器油如何试验、绝缘油闪光点的测定、滤油的设备与方法、绝缘油试验器）；其他问题（感应调压器、变压器式检漏器、电抗器的容量）。第二部分“开关与保护设备”包括：油开关（断路器与隔离开关作用不同、膨胀式断路器的构造原理及优点、油开关的烤青铜触头的最高温度、油开关适用的海拔高度、油开关容量的选择、油开关接地线可否借用变压器中性线、油开关充油式与电容式套管、套管如何修补）；电磁开关（如何计算电磁开关的线圈、电磁开关能否适用于380伏及220伏两种情况、电磁开关触头如何修理、电磁开关为何有振动响声、电磁开关的热控继电器、电动机的Y点可否经电磁开关接在一起、一根导线接地时铁芯能使试电笔发光）；熔断器；避雷器（直流避雷器与交流避雷器的区别、阀型与管型避雷器的用途、丸型避雷器的放电电压及绝缘、38千伏丸型避雷器能否用于33千伏线路、泄电电压与绝缘水平如何配合、架空线路上避雷器应相隔多少、在线路两端装阀型避雷器中间装上架空地线是否已够、架空接地不能代替避雷器的作用、避雷器能否串联使用、高山不能起避雷作用、能否用3.3千伏避雷器代替500~1000伏避雷器、狗头铅丝盒的间隙不能代替羊角避雷器、避雷器的接地装置、避雷器的放电电压、避雷器的绝缘电阻如何测量、避雷器的放电指示器、为什么用木担防雷成绩）；避雷针（避雷针如何计算、装置避雷针的条件、避雷针的保护范围）；检漏器（检漏器的原理及构造、发光的检漏器、检漏器也可利用、检漏器在矿井中如何接地）等。

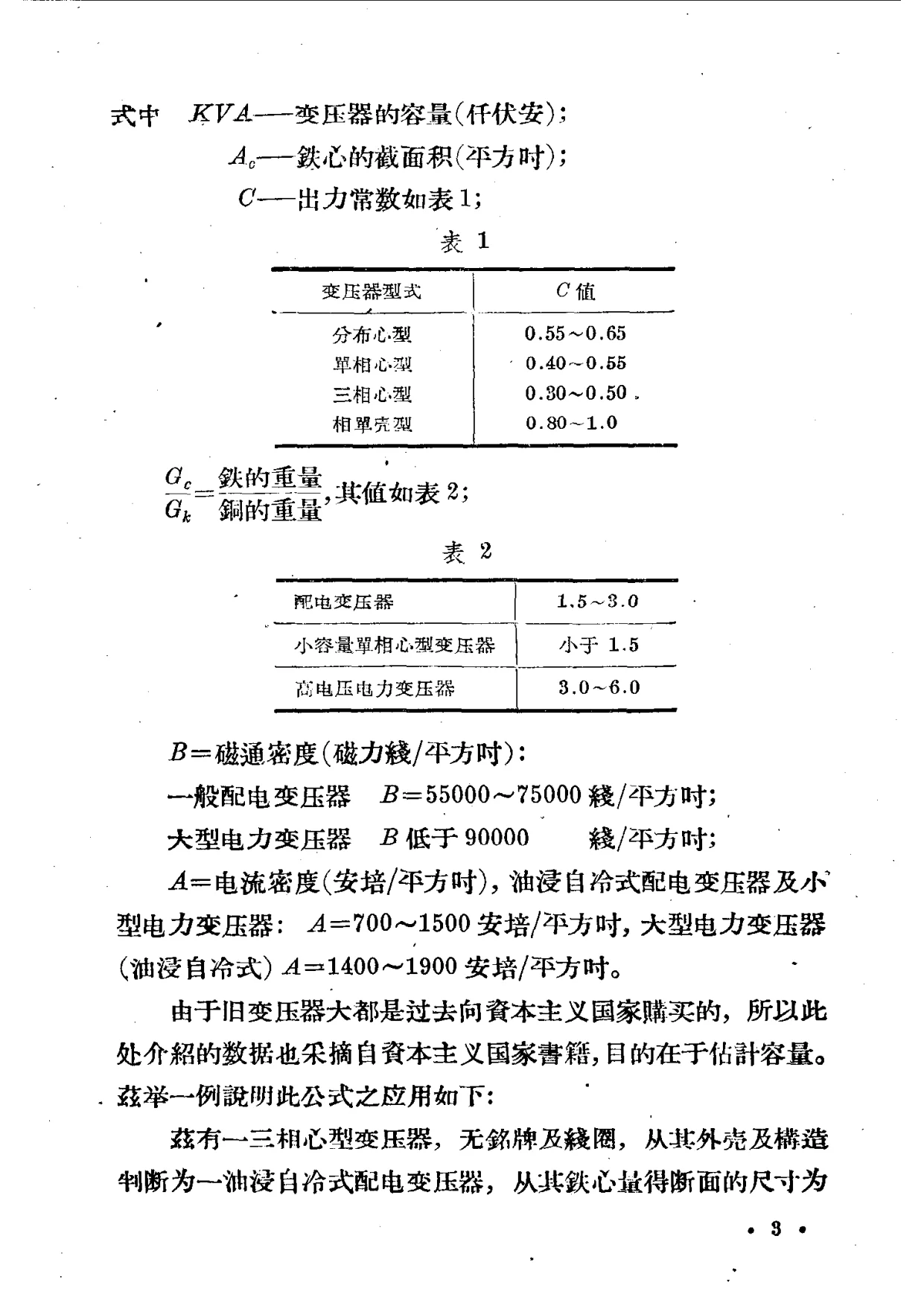

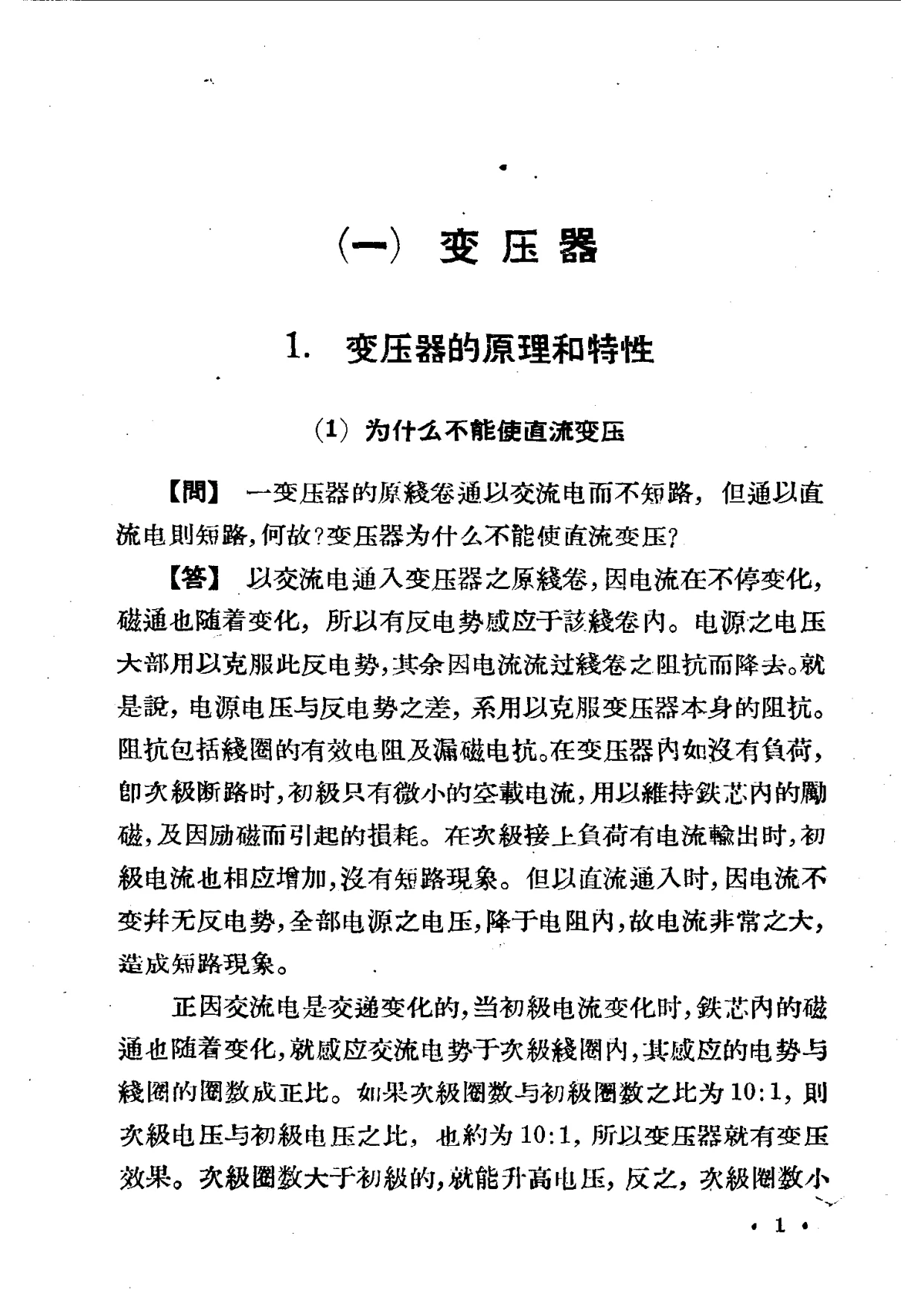

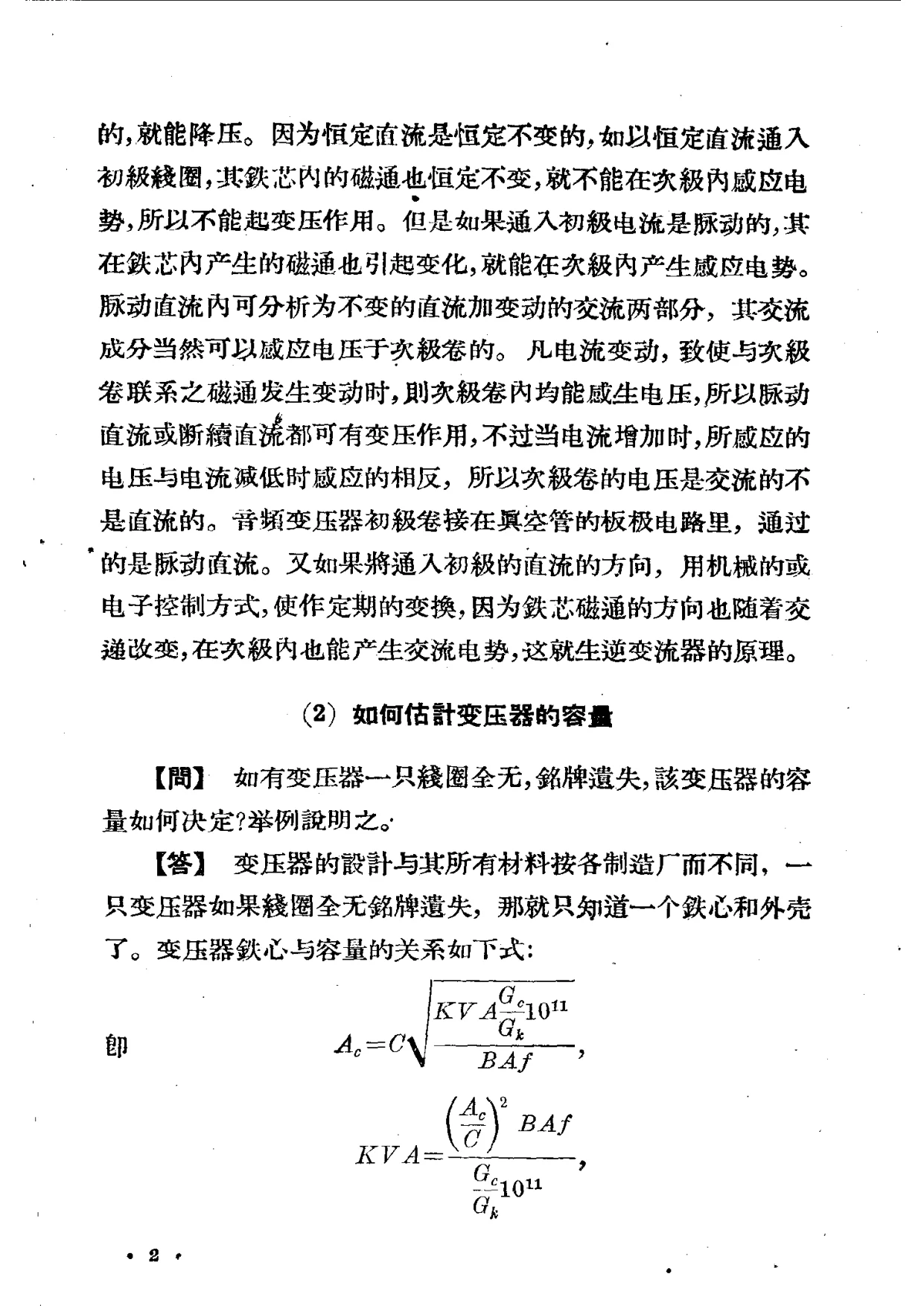

正文可见“变压器”部分的具体问答。如“为什么不能使直流变压”一题，解答说明交流电通入原线卷时电流不停变化，磁通随之变化，在原线卷内感应反电势，电源电压大部分用以克服反电势；直流通入时电流不变、无反电势，全部电压降于电阻，电流非常大，造成短路现象。又说明恒定直流不能使铁芯磁通变化，故不能在次级感应电势；脉动直流可分析为不变直流加变动交流，其交流成分可感应电压，音频变压器初级接在真空管板极电路里通过脉动直流即属此类；若用机械或电子控制方式定期变换直流方向，使铁芯磁通方向交替改变，次级也能产生交流电势，这就是逆变流器的原理。“如何估计变压器的容量”一题给出铁心截面积与容量关系公式，列出分布心型、单相心型、三相心型、单相壳型等出力常数C值，铁重与铜重比值，磁通密度B和电流密度A的参考范围，并举三相心型变压器铁心断面6″×6″、C=0.50、Gc/Gk=3.0、f=50，算得容量约33.264千伏安。“如何计算电阻、电抗、有功及无功电力”一题以500千伏安、3300伏、87.5安、阻抗3.91%为例，说明化为高压侧等量阻抗、电阻值、电阻压降百分率、电抗百分率及等量电抗的计算，并说明有功和无功电力与负荷功率因数有关。“如何确定铜损与铁损”一题说明铁耗与铜耗比例可按负载率平方确定，配电变压器损耗比大约以0.3～0.5为宜，短路电流可由短路试验求得。“温升的标志”一题说明变压器温升标准一般定额为50℃，应测量油面最上层油温，最大容许上层油温不得超过+95℃，正常情况下应不超过+85℃，油位针上“高”“低”“25℃”分别表示最高油位线、最低油位线和25℃时标准油位线。变压器联接部分可见如何测定线端、三相变压器Y-Y、Y-△、△-Y、△-△等接法的电压电流关系，V-V接的电流和功率关系及V形接法输出功率为三角形接法的57.7%、变压器总输出为总容量的86.6%等说明，以及两台单相变压器V形连接时因变压比和内部常数不同导致负载分配不均、其中一台过载烧坏的问答。本书以问答形式汇集实际使用、维护和修理经验，语言通俗，针对性强，反映了20世纪50—60年代中国工厂企业电气技术人员和工人在变压器、开关与保护设备方面经常遇到的技术问题及当时专家解答水平，对电工技术史、技术普及读物和电气设备维护经验研究具有一定参考价值。本次仅见前20页，后续内容待补。
