电子电位差计的原理及维修

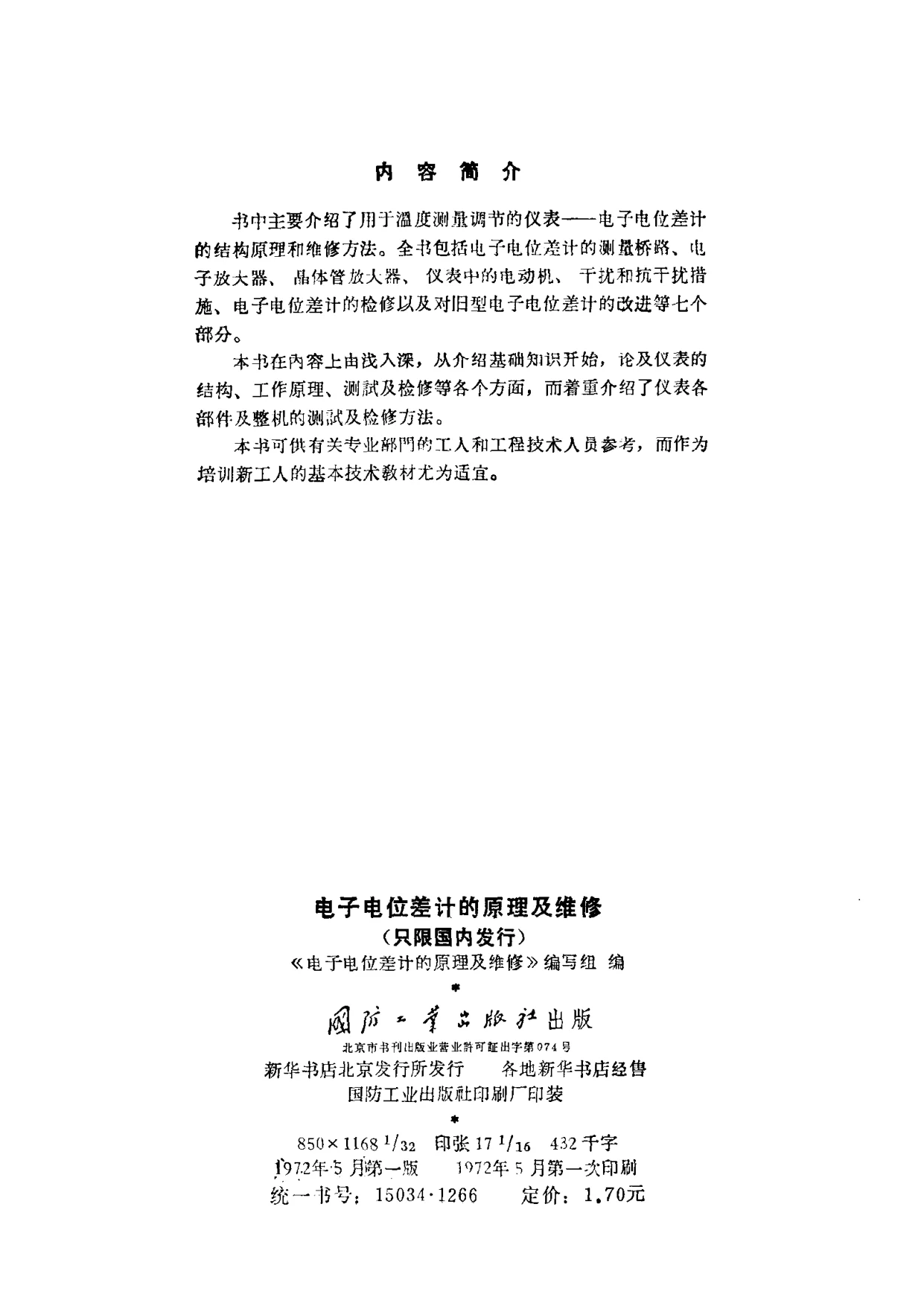

本书是1970年代初我国仪表工业战线组织编写的一部电子电位差计技术教材，由《电子电位差计的原理及维修》编写组编，国防工革出版社1972年5月第一版、1972年5月第一次印刷，只限国内发行。版权页载明开本850×1168 1/32，印张17 1/16，432千字，统一书号15034·1266，定价1.70元。内容简介说明，书中主要介绍用于温度测量调节的仪表——电子电位差计的结构原理和维修方法；全书包括电子电位差计的测量桥路、电子放大器、晶体管放大器、仪表中的电动机、干扰和抗干扰措施、电子电位差计的检修以及对旧型电子电位差计的改进等七个部分；内容由浅入深，从介绍基础知识开始，论及仪表的结构、工作原理、测试及检修等各个方面，而着重介绍仪表各部件及整机的测试及检修方法；本书可供有关专业部门的工人和工程技术人员参考，作为培训新工人的基本技术教材尤为适宜。

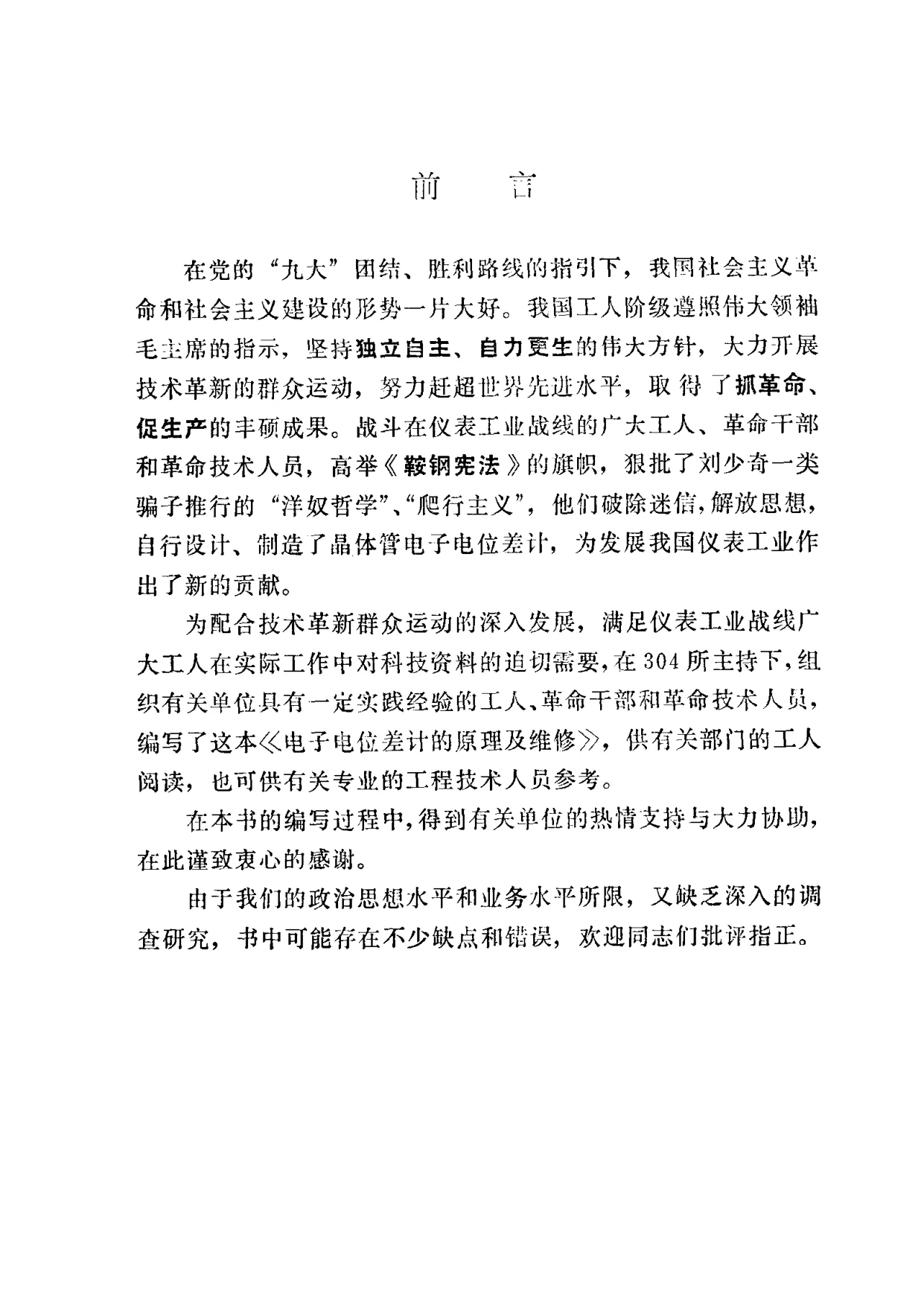

前言说明了本书的编写背景：在党的“九大”团结、胜利路线指引下，我国工人阶级坚持独立自主、自力更生的方针，开展技术革新群众运动；仪表工业战线广大工人、革命干部和革命技术人员高举《鞍钢宪法》旗帜，批判“洋奴哲学”“爬行主义”，破除迷信，解放思想，自行设计、制造了晶体管电子电位差计。为配合技术革新群众运动深入发展，满足仪表工业战线广大工人对科技资料的迫切需要，在304所主持下，组织有关单位具有一定实践经验的工人、革命干部和革命技术人员编写了本书。

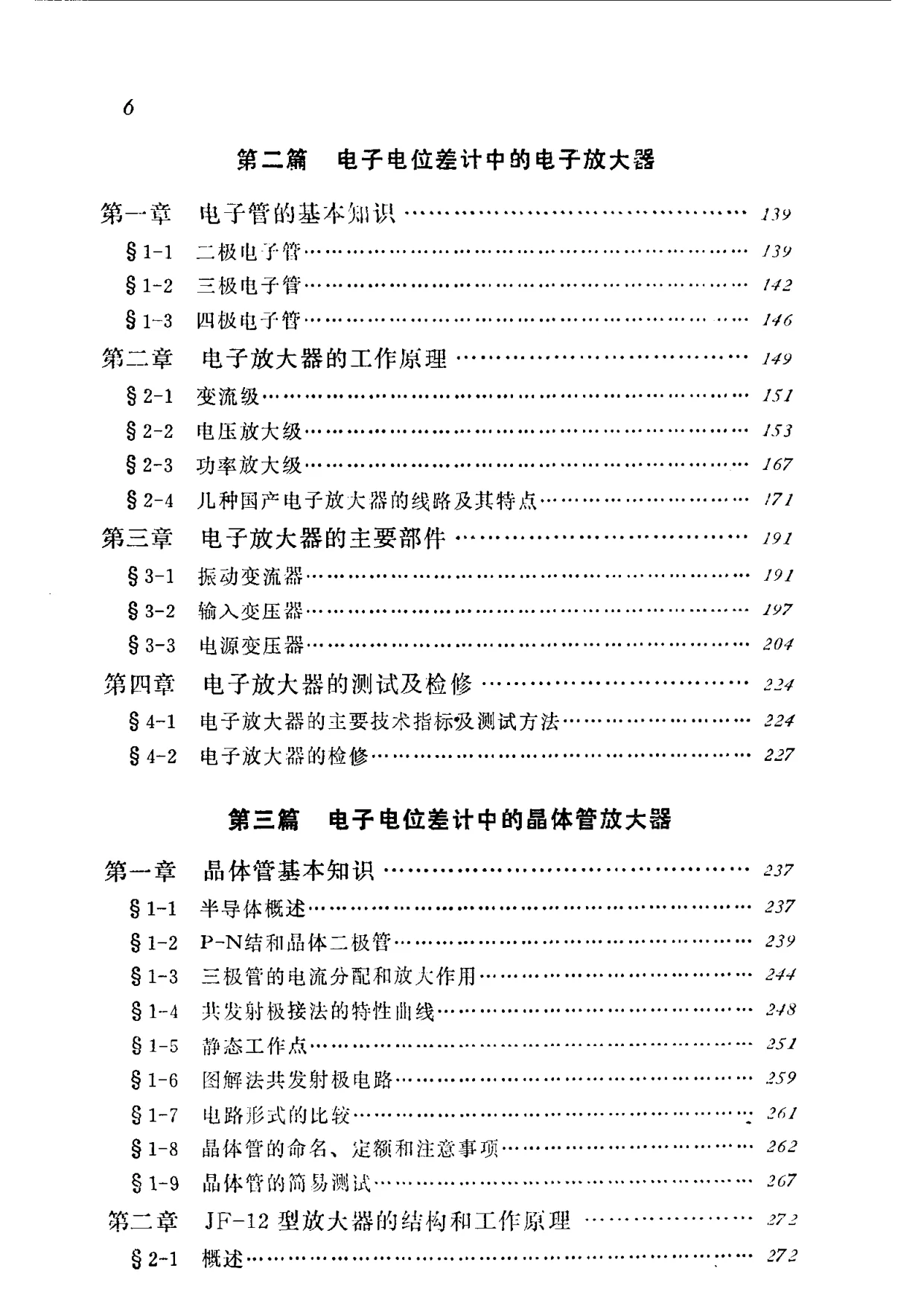

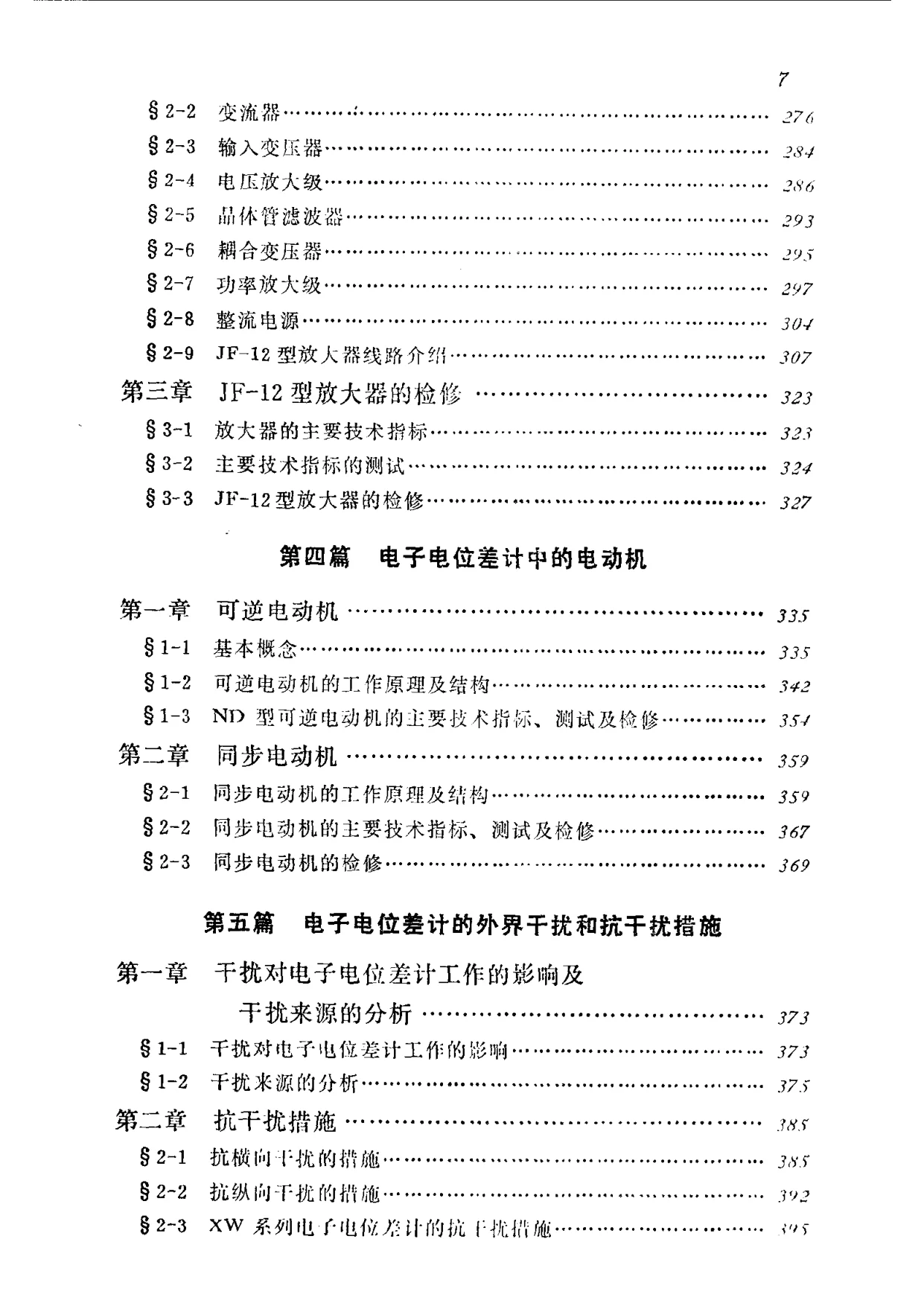

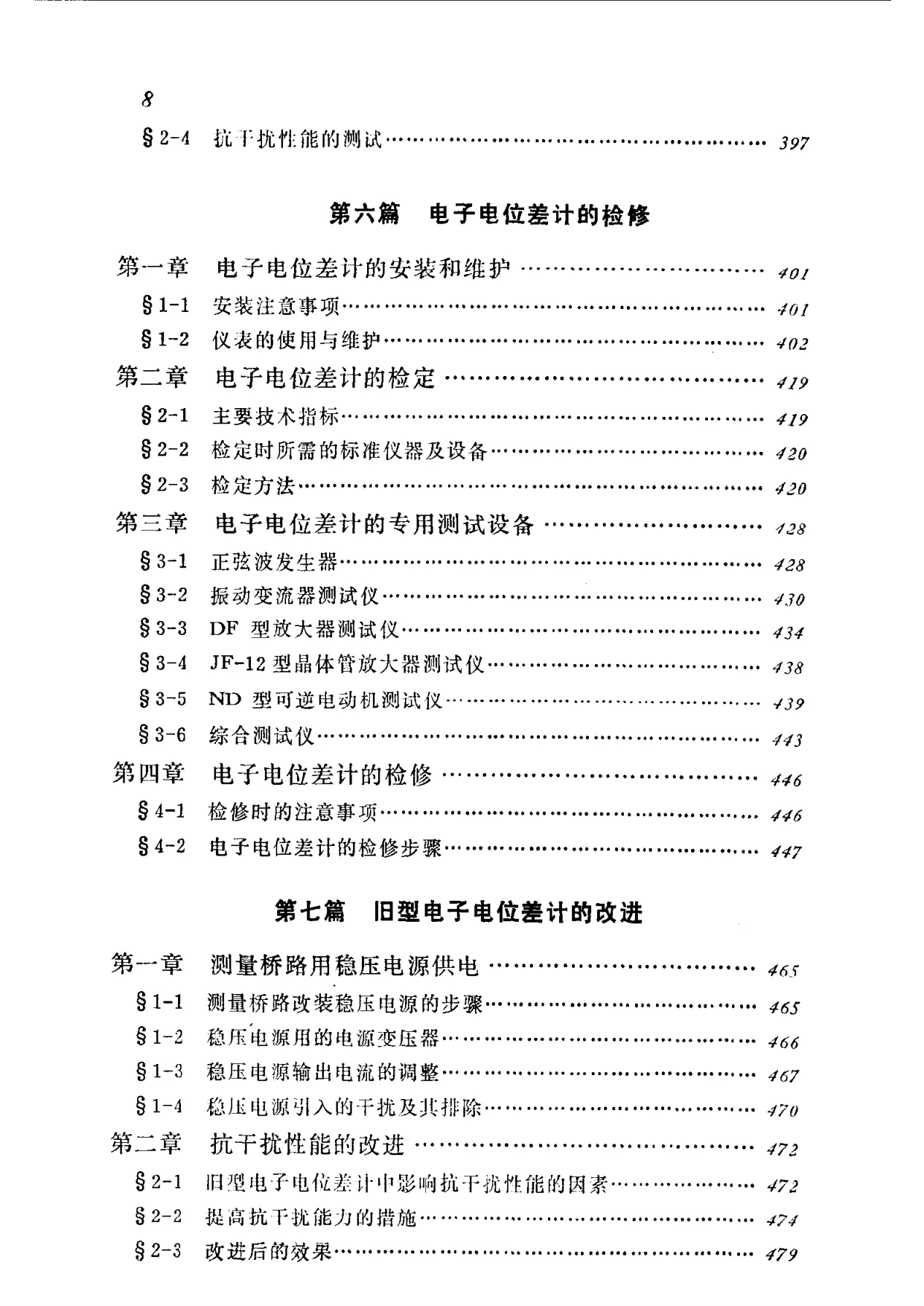

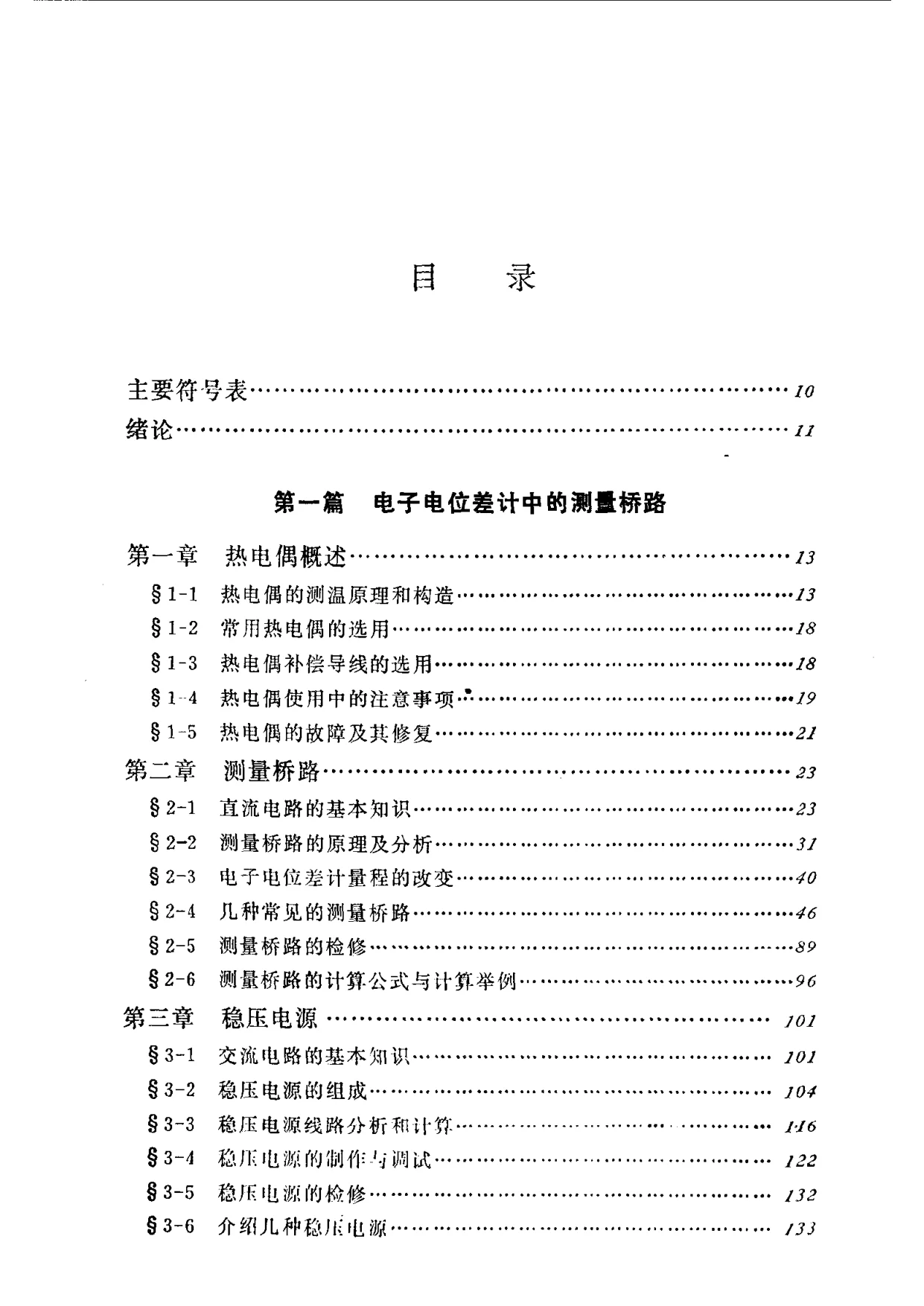

从目录可见，全书正文前有主要符号表和绪论，正文分七篇。第一篇“电子电位差计中的测量桥路”包括热电偶概述、测量桥路、稳压电源三章；热电偶概述述及测温原理和构造、常用热电偶选用、补偿导线选用、使用注意事项、故障及其修复；测量桥路述及直流电路基本知识、测量桥路原理及分析、量程改变、几种常见测量桥路、测量桥路检修、计算公式与计算举例；稳压电源述及交流电路基本知识、稳压电源组成、线路分析和计算、制作与调试、检修、几种稳压电源。第二篇“电子电位差计中的电子放大器”包括电子管基本知识、电子放大器工作原理、主要部件、测试及检修，涉及二极管、三极管、四极管、变流级、电压放大器、功率放大器、几种国产电子放大器线路及特点、振动变流器、输入变压器、电源变压器等。第三篇“电子电位差计中的晶体管放大器”包括晶体管基本知识、JF-12型放大器的结构和工作原理、JF-12型放大器的检修，涉及半导体、P-N结、晶体二极管、三极管电流分配和放大作用、共发射极特性曲线、静态工作点、图解法、晶体管命名定额和注意事项、简易测试，以及变流器、输入变压器、电压放大级、晶体管滤波器、耦合变压器、功率放大级、整流电源等。第四篇“电子电位差计中的电动机”包括可逆电动机和同步电动机，述及工作原理、结构、ND型可逆电动机主要技术指标、测试及检修，同步电动机主要技术指标、测试及检修。第五篇“电子电位差计的外界干扰和抗干扰措施”述及干扰对电子电位差计工作的影响、干扰来源分析、抗横向干扰措施、抗纵向干扰措施、XW系列电子电位差计抗干扰措施、抗干扰性能测试。第六篇“电子电位差计的检修”述及安装和维护、检定、专用测试设备、检修，包括安装注意事项、仪表使用与维护、主要技术指标、检定所需标准仪器及设备、检定方法、正弦波发生器、振动变流器测试仪、DF型放大器测试仪、JF-12型晶体管放大器测试仪、ND型可逆电动机测试仪、综合测试仪、检修注意事项和检修步骤。第七篇“旧型电子电位差计的改进”述及测量桥路用稳压电源供电、抗干扰性能改进，包括改装步骤、稳压电源用电源变压器、输出电流调整、引入干扰及排除、旧型电子电位差计中影响抗干扰性能的因素、提高抗干扰能力措施及改进后效果。

绪论说明，电子式仪表在各工业部门应用日益广泛，本书所写内容仅限于介绍和热电偶配套使用供测量温度用的电子电位差计，其中包括文化大革命中涌现出来的全国统一设计的晶体管电子电位差计，如XWB、XWC、XWD等，书中称为新型电子电位差计，简称新表；同时也收集了文化大革命以前生产的LU3a、LU6、EWX、EWP、EWC、EWY等，称为旧型电子电位差计，简称旧表。绪论还按外形和作用将用于热工测量的电子电位差计分为条形指示（调节）仪如XWA、小型圆标尺指示（调节）仪如XWE、圆图记录（调节）仪如XWB、EWY、长图记录（调节）仪如XWC、EWC，并列举单笔记录或单针指示、双笔记录及双笔指示、多点打印记录或多点单针指示、单笔记录电动调节或单针指示电动调节、单笔记录气动调节或单针指示气动调节等品种。绪论说明电子电位差计主要由测量桥路、放大器、可逆电动机、指示记录机构和调节机构组成，其工作原理是从热电偶输入的直流电势和电桥两端的直流电压相比较，比较后的差值电压经放大器放大后输出足以驱动可逆电动机的功率，可逆电动机通过传动系统带动指示机构及与测量桥路中滑线电阻相接触的滑动臂，直至测量桥路与热电偶输入信号二者平衡为止；当桥路平衡时，指示机构指针在标尺上指出一定温度读数。

本次OCR所见第一篇第一章“热电偶概述”正文，述及热电偶测温原理和构造，包括两种不同导体焊接构成热电偶、热端和冷端、热电势与两端温差及热电极材料有关而与长度和直径无关、热电势公式、热电偶构造由热电极、绝缘层、保护管和接线盒等主要部分组成，并列出常用绝缘管材料、常用保护管材料、常用热电偶型号分度号、热电极材料、使用温度范围、允许误差及主要优缺点等表格。可见本书技术内容系统、注重基础知识和检修实践，反映了1970年代初我国仪表工业技术教材的编写面貌。本次仅见前20页，后续内容待补。
