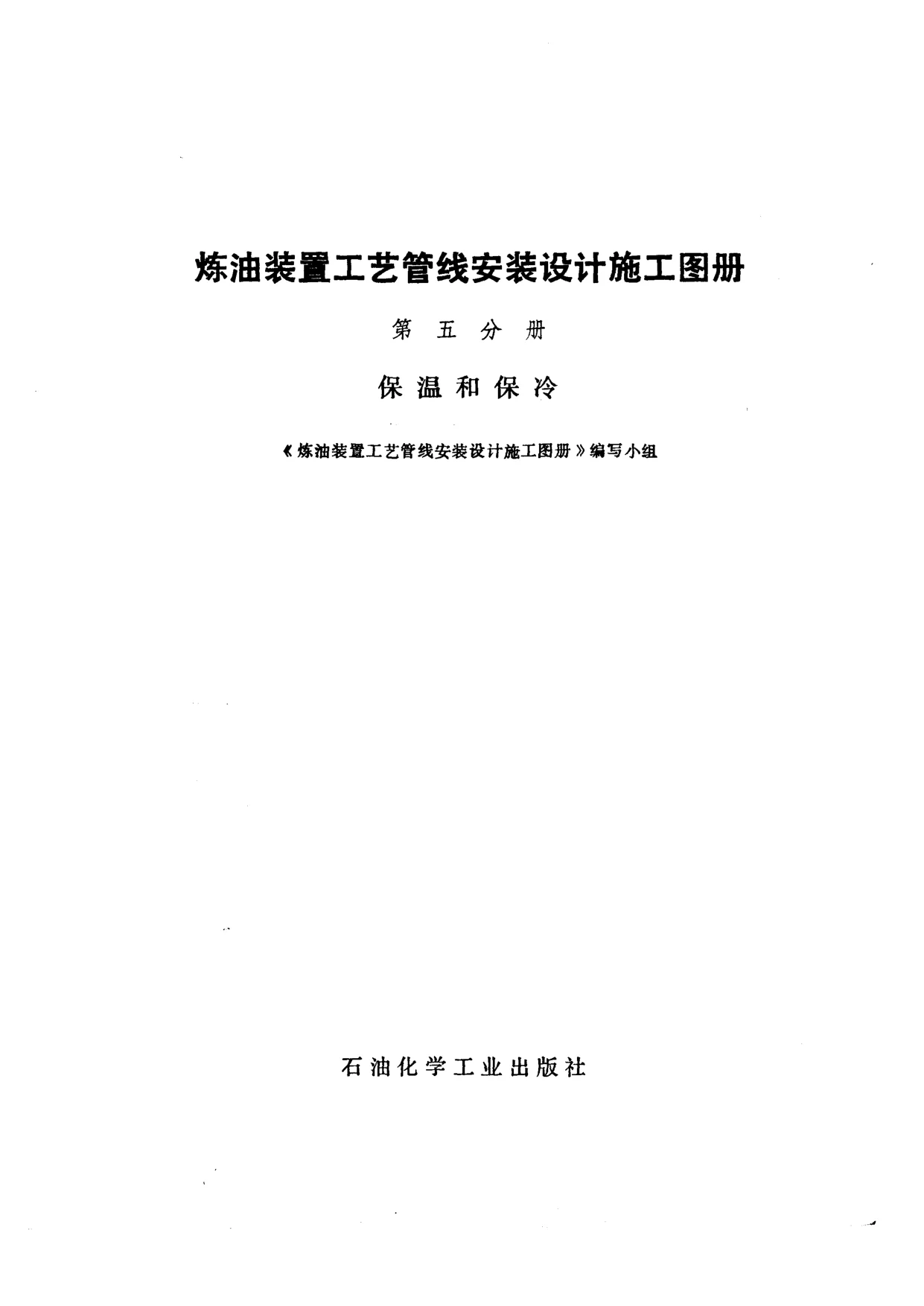

炼油装置工艺管线安装设计施工图册 第五分册 保温和保冷

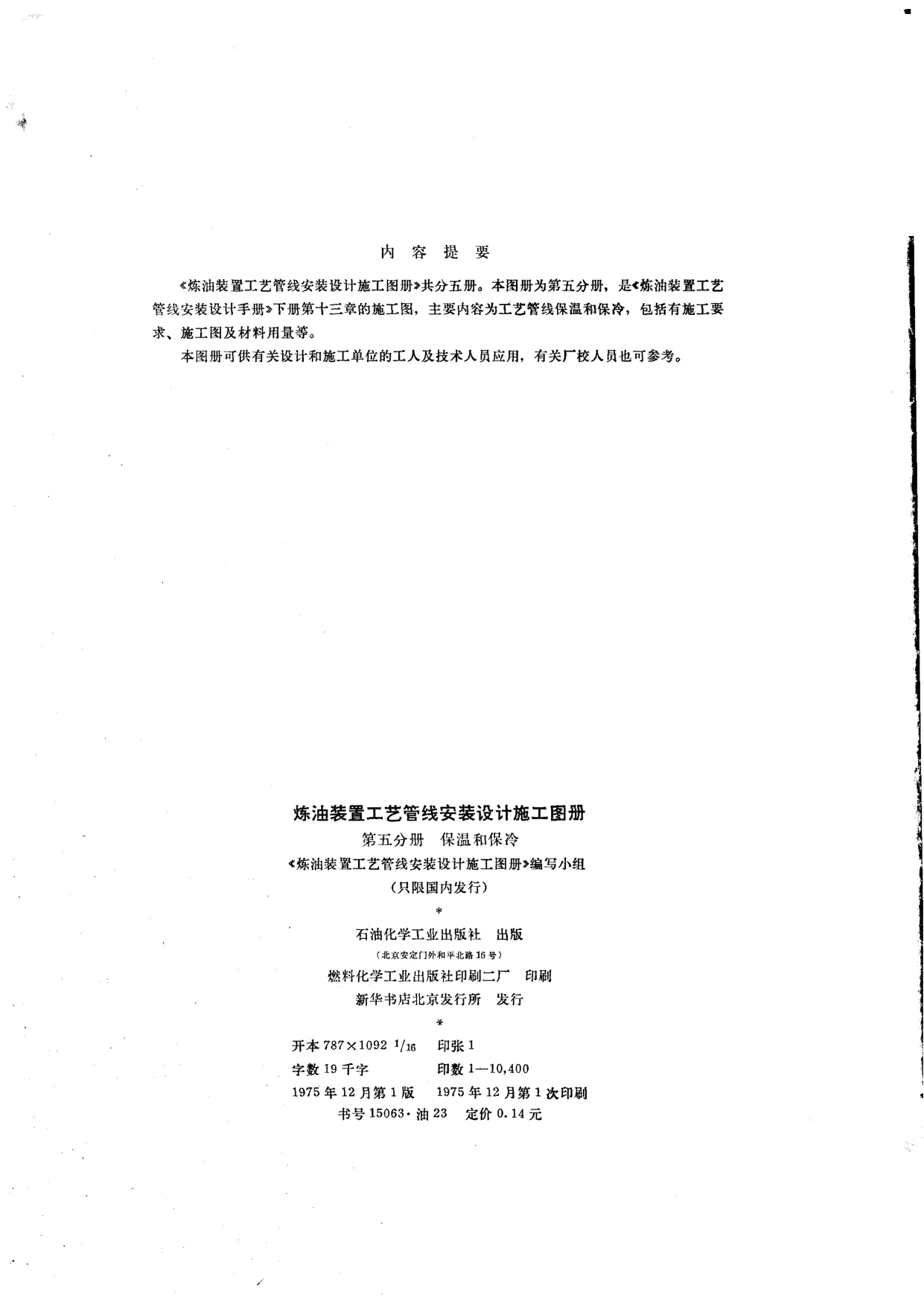

本书题名《炼油装置工艺管线安装设计施工图册 第五分册 保温和保冷》，由《炼油装置工艺管线安装设计施工图册》编写小组编，石油化学工业出版社1975年12月第1版、第1次印刷。版权页可见开本787×1092 1/16，印张1，字数19千字，印数1—10,400，书号15063·油23，定价0.14元，并注明“只限国内发行”。内容提要说明，《炼油装置工艺管线安装设计施工图册》共分五册，本图册为第五分册，是《炼油装置工艺管线安装设计手册》下册第十三章的施工图，主要内容为工艺管线保温和保冷，包括施工要求、施工图及材料用量等；可供有关设计和施工单位的工人及技术人员应用，有关厂校人员也可参考。由此可知，本书不是一般理论著作，而是面向炼油装置工艺管线保温保冷施工的标准化图册，具有设计施工工具书和工程图集性质。

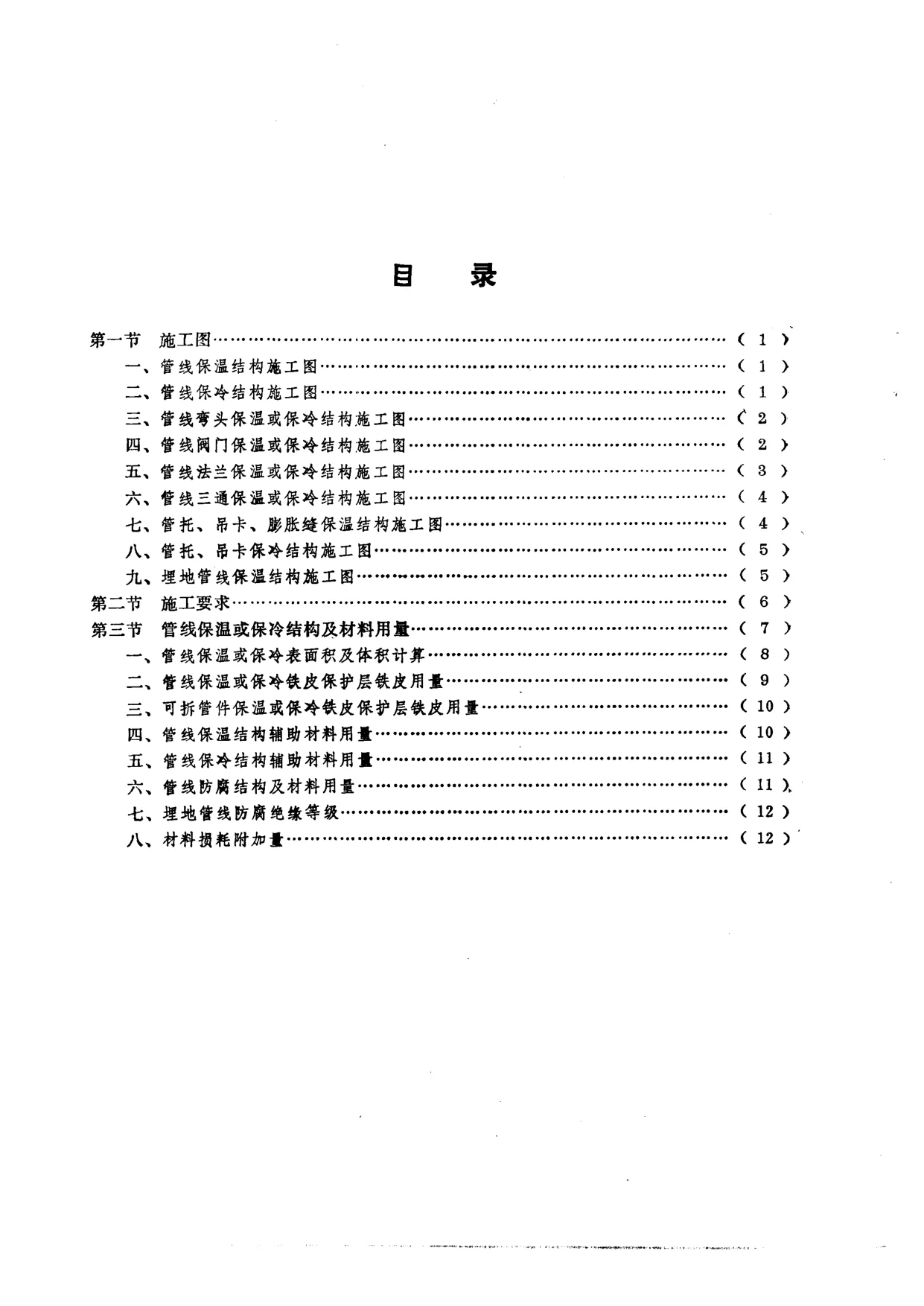

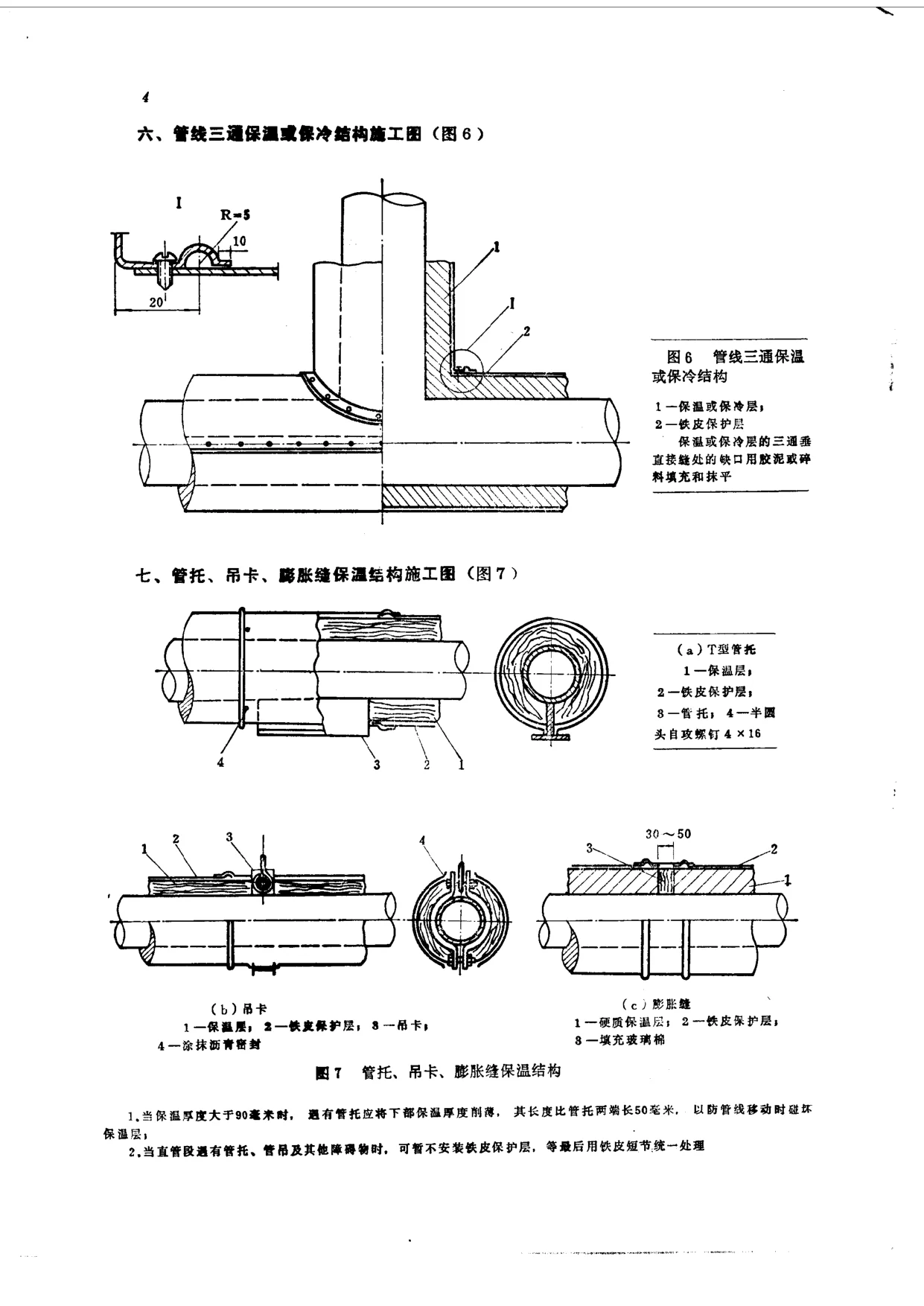

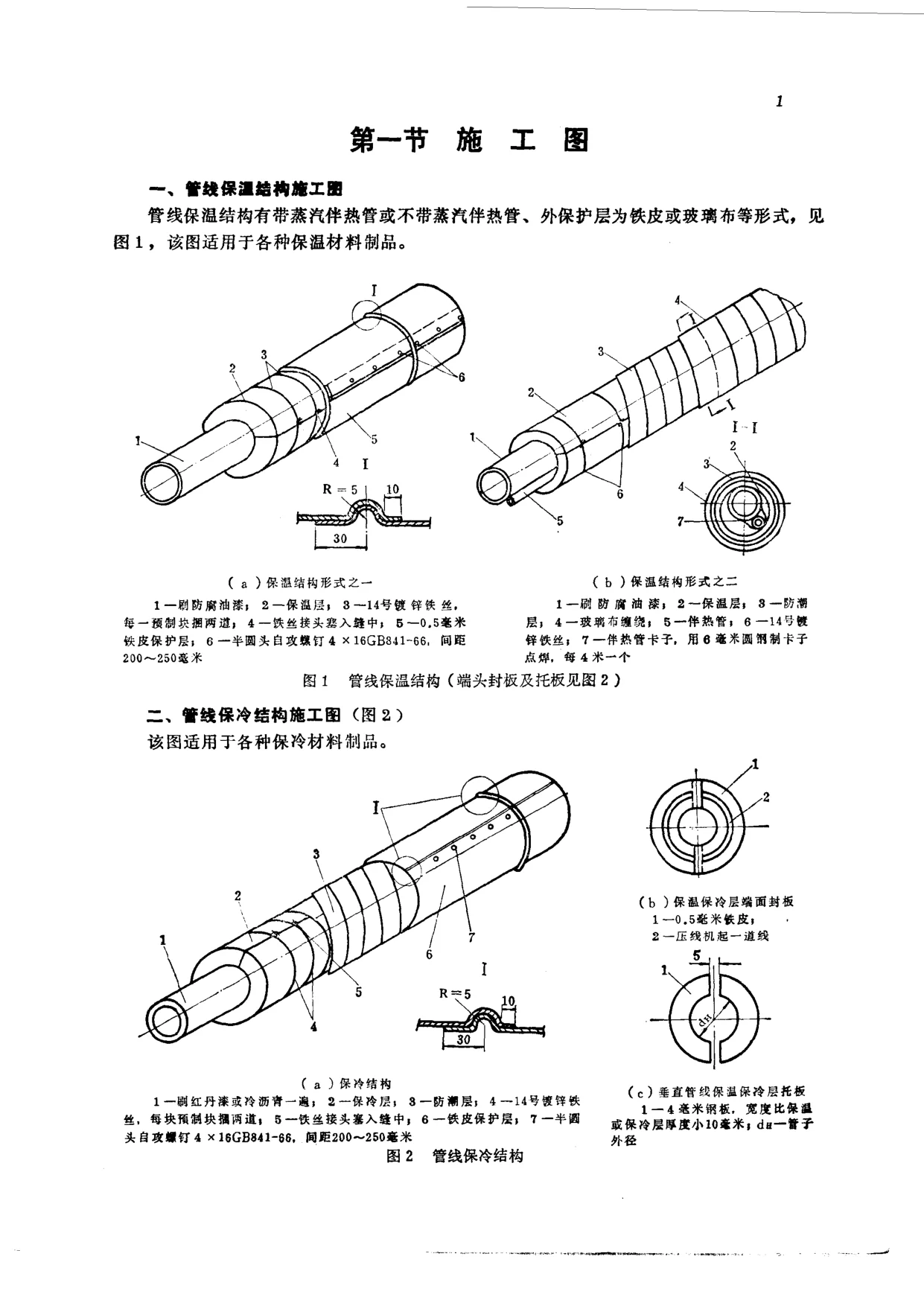

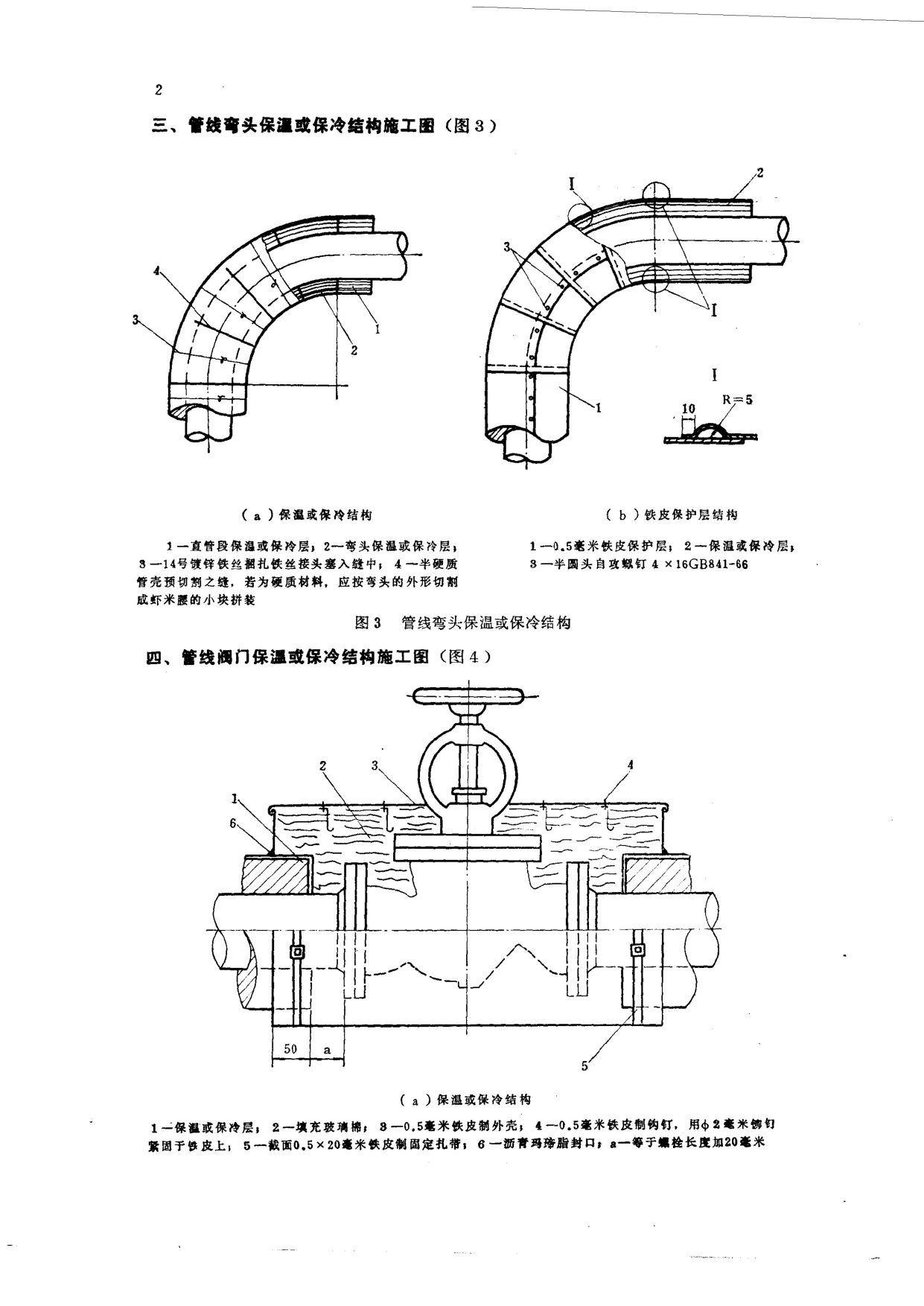

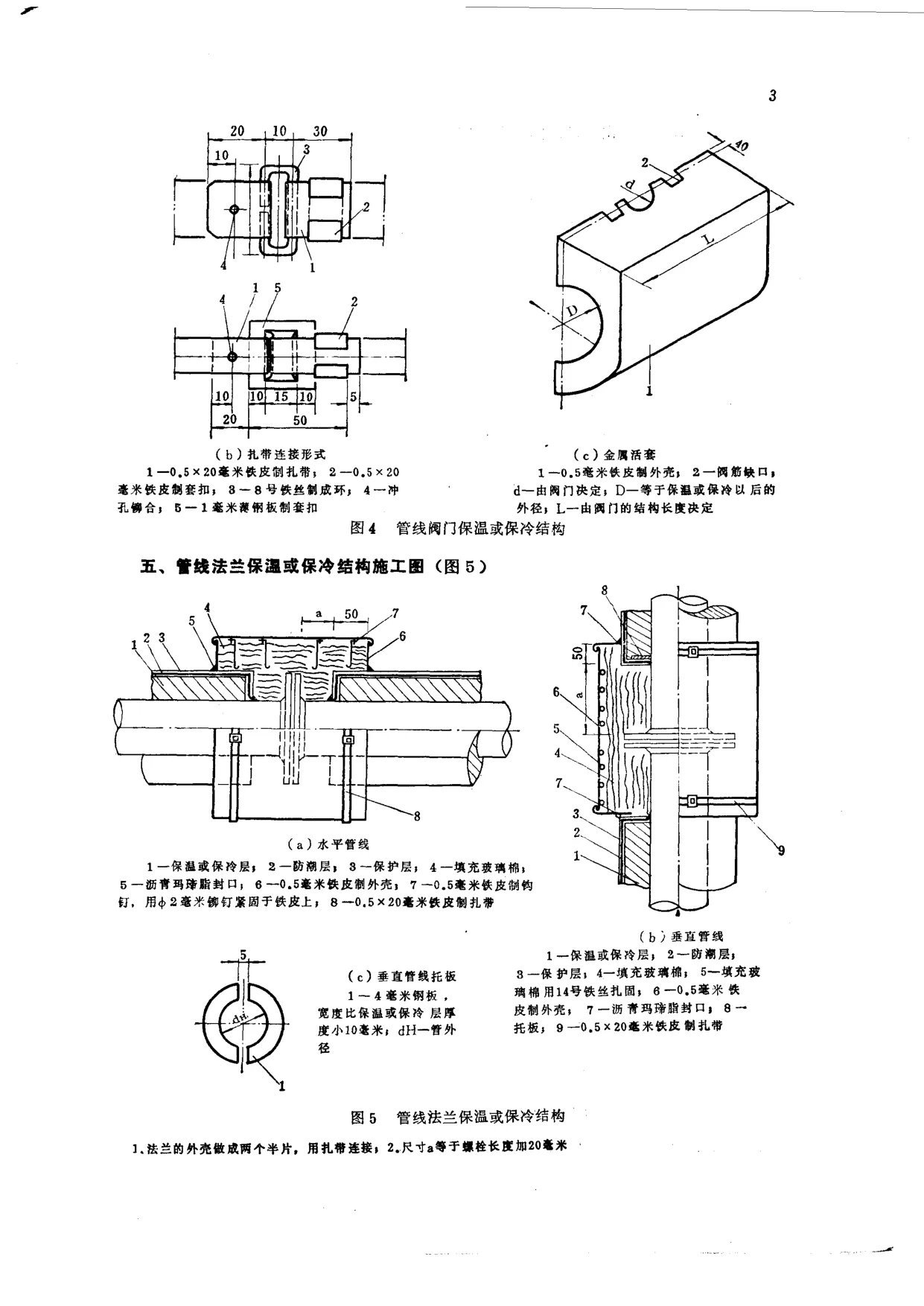

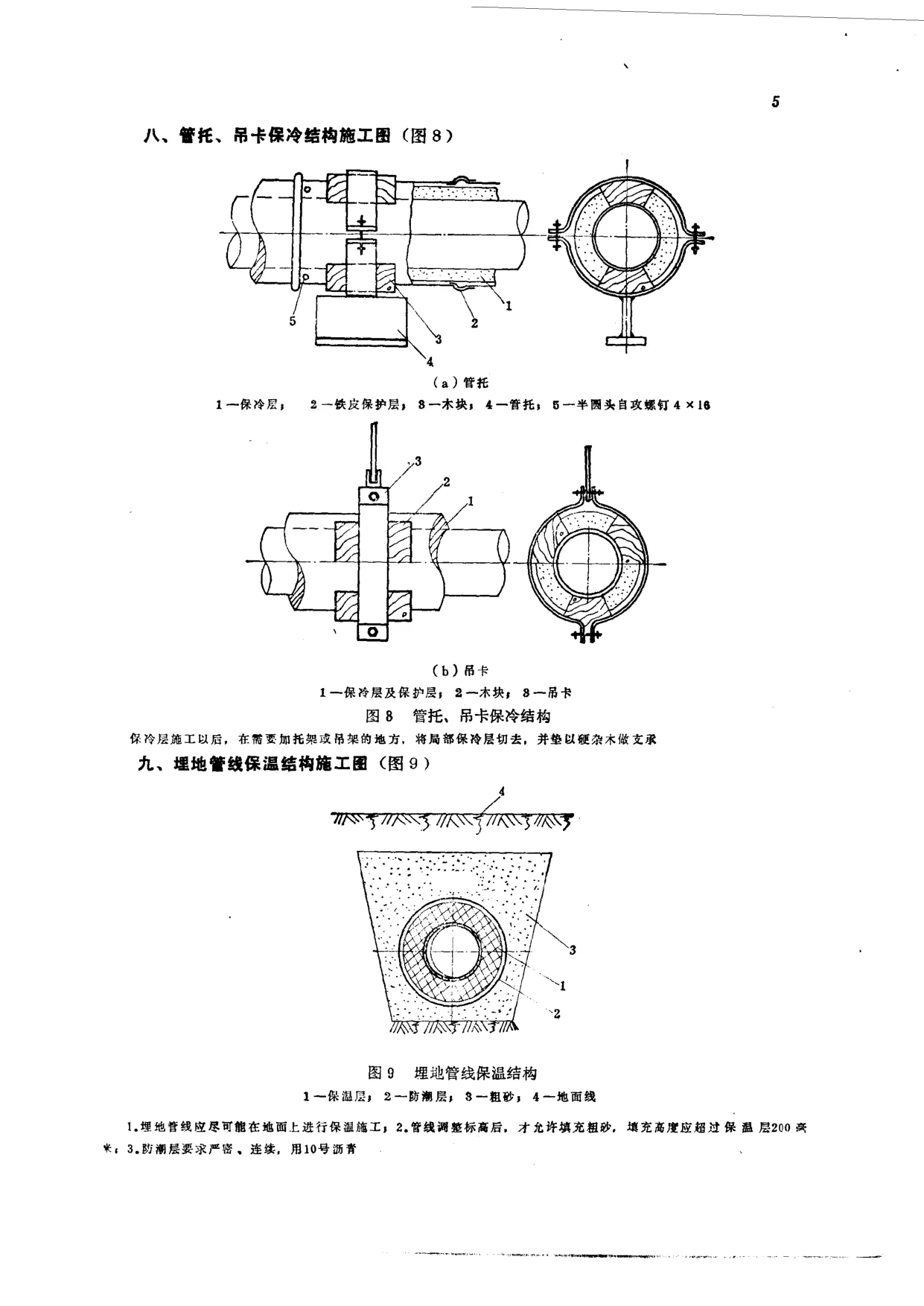

从目录看，本分册分为三节。第一节“施工图”包括管线保温结构施工图、管线保冷结构施工图、管线弯头保温或保冷结构施工图、管线阀门保温或保冷结构施工图、管线法兰保温或保冷结构施工图、管线三通保温或保冷结构施工图、管托吊卡膨胀缝保温结构施工图、管托吊卡保冷结构施工图、埋地管线保温结构施工图。图中标注了防腐油漆、保温层、防潮层、镀锌铁丝、铁皮保护层、自攻螺钉、伴热管、伴热管卡子、玻璃布、沥青玛蹄脂封口、木块、托板等材料和做法，并说明保温结构有带蒸汽伴热管或不带蒸汽伴热管、外保护层为铁皮或玻璃布等形式，适用于各种保温材料制品；保冷结构适用于各种保冷材料制品。第二节“施工要求”共列十七条，说明本施工图适用于管线保温和保冷；保温或保冷材料厚度及保护层形式可参照《炼油装置工艺管线安装设计手册》下册第十三章选用；材料分为半硬质材料（玻璃棉管壳、矿渣棉管壳等）和硬质材料（珍珠岩、焙烧硅藻土、水泥蛭石预制块等）；施工应在管线试压、焊缝检查、除锈、刷防腐油漆及固定合格后进行，保冷工程还必须在冷介质通入前进行；施工前应分批检查材料外形、尺寸、容重、强度、含水量；接缝应以相同材料碎料填满或用胶泥勾缝，预制块接缝错开，水平管线纵缝在正侧面；硬质材料每隔20米留膨胀缝，填散玻璃棉；保冷层外要设防潮层，保温层用玻璃布保护时也设防潮层，推荐沥青玻璃布、玻璃布涂沥青玛蹄脂或油毡纸涂沥青玛蹄脂；保冷施工前刷沥青底子油或红丹漆两遍，保温施工前刷红丹漆两遍；外保护层可用铁皮或玻璃布，一般保冷用铁皮，铁皮宜用镀锌铁皮，厚度0.5毫米，搭接长度环向30毫米、纵向不小于30毫米，用半圆头自攻螺钉紧固，铁皮外刷醇酸磁漆两遍；玻璃布保护层应搭接一半，拉紧整平，垂直管线自下至上缠绕，外刷醇酸磁漆两遍；捆扎保温或保冷层须用镀锌铁丝，每节管壳捆扎两道；垂直管线按材料容重设置托板，容重小于200公斤/米³时每隔10米设一道，大于200公斤/米³时每隔5米设一道；弯头保温或保冷用半硬质材料可切割弯成连续虾米腰，硬质材料按弯头外形切割成虾米腰小块拼装；阀门和法兰均需保温或保冷；还列出沥青玛蹄脂指标、珍珠岩胶泥配比，以及小于Dg20管线可用石棉绳缠绕外加防潮层及玻璃布保护层等。第三节“管线保温或保冷结构及材料用量”以表1至表8说明管线保温或保冷表面积及体积计算、铁皮保护层铁皮用量、可拆管件铁皮保护层铁皮用量、管线保温结构辅助材料用量、管线保冷结构辅助材料用量、管线防腐结构及材料用量、埋地管线防腐绝缘等级、材料损耗附加量等，并给出管径、保温层厚度、铁皮用量、辅助材料用量等具体数据。整体看，本图册结合施工图、施工要求和材料用量表，反映20世纪70年代中国炼油装置工艺管线保温保冷施工的标准化做法和材料定额，具有明显的工程设计、施工组织和物资计划参考价值。

本次仅见前17页，后续内容待补。
