农村电工手册 第八分册 三相异步电动机

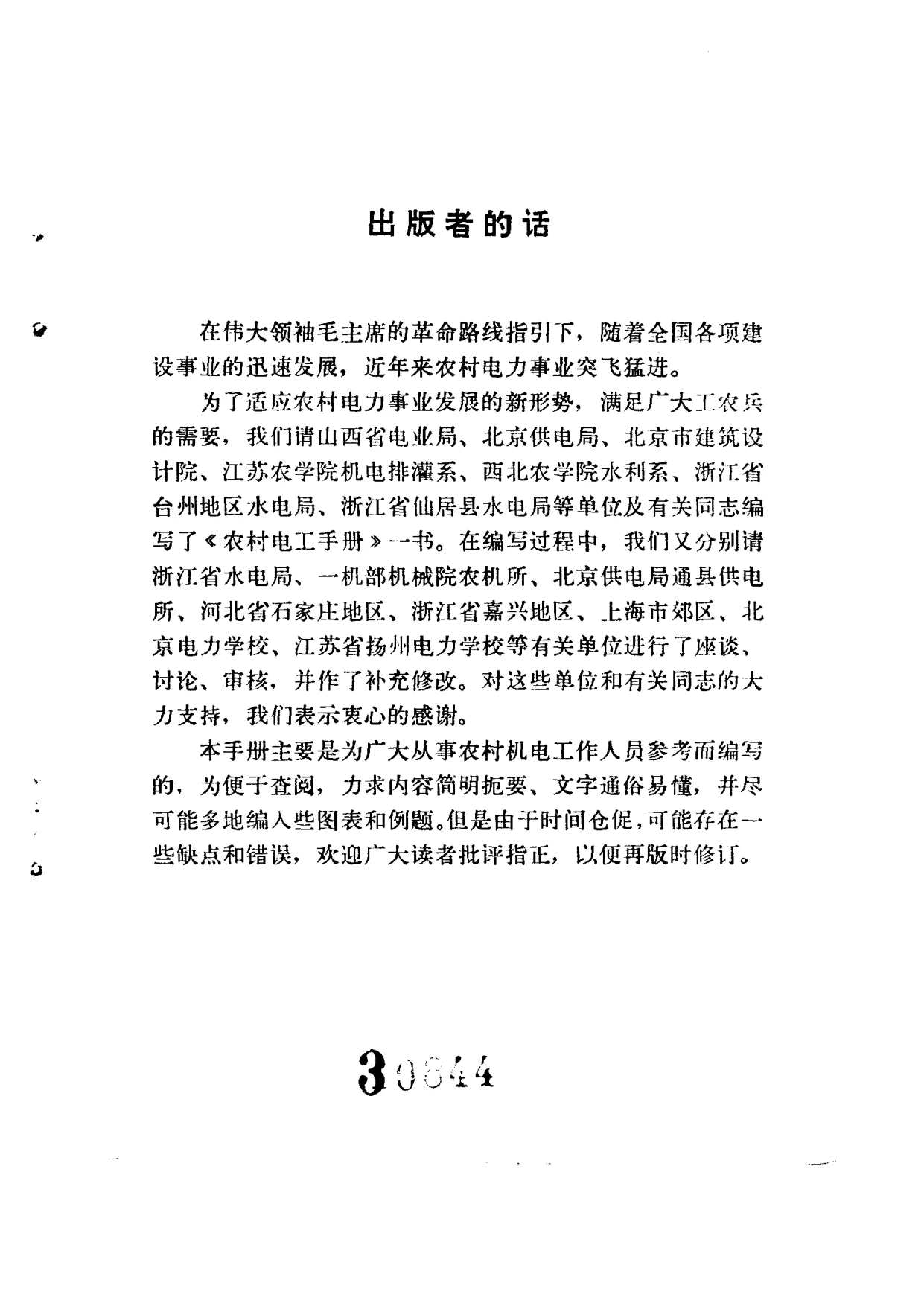

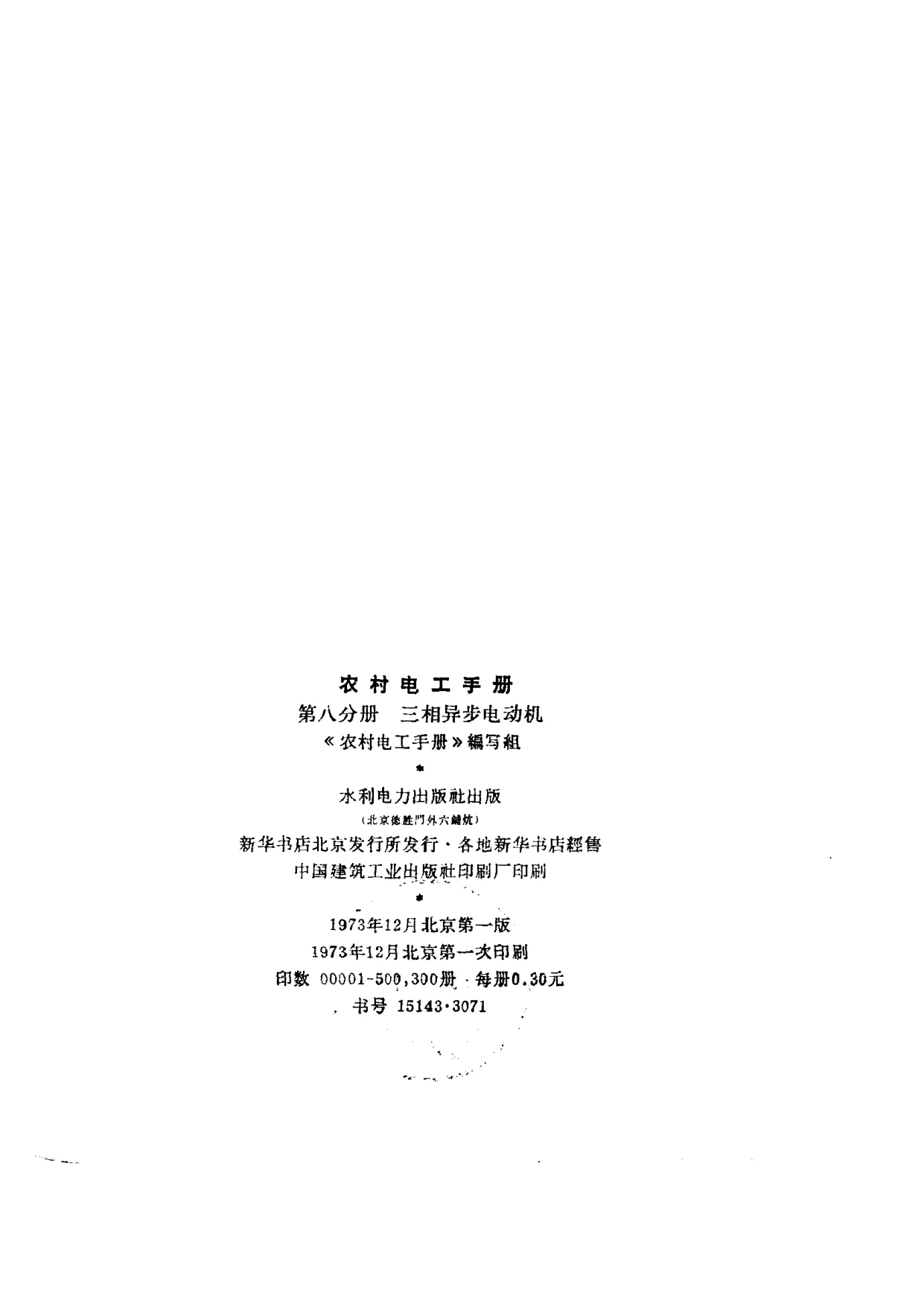

本书为《农村电工手册》第八分册《三相异步电动机》，由《农村电工手册》编写组编著，水利电力出版社1973年12月在北京出版第1版第1次印刷。版权页可见印数00001—500,300册，每册0.30元，书号15143.3071；水利电力出版社出版，新华书店北京发行所发行，各地新华书店经销，中国建筑工业出版社印刷厂印刷。出版者的话说明，在毛主席革命路线指引下，随着全国各项建设事业迅速发展，近年来农村电力事业突飞猛进；为适应农村电力事业发展新形势，满足广大工农兵需要，请山西省电业局、北京供电局、北京市建筑设计院、江苏农学院机电排灌系、西北农学院水利系、浙江省台州地区水电局、浙江省仙居县水电局等单位及有关同志编写《农村电工手册》一书，并在编写过程中分别请浙江省水电局、一机部机械院农机所、北京供电局通县供电所、河北省石家庄地区、浙江省嘉兴地区、上海市郊区、北京电力学校、江苏省扬州电力学校等有关单位座谈、讨论、审核，并作了补充修改。本手册主要为广大从事农村机电工作人员参考而编写，为便于查阅，力求内容简明扼要、文字通俗易懂，并尽可能多地编入图表和例题。

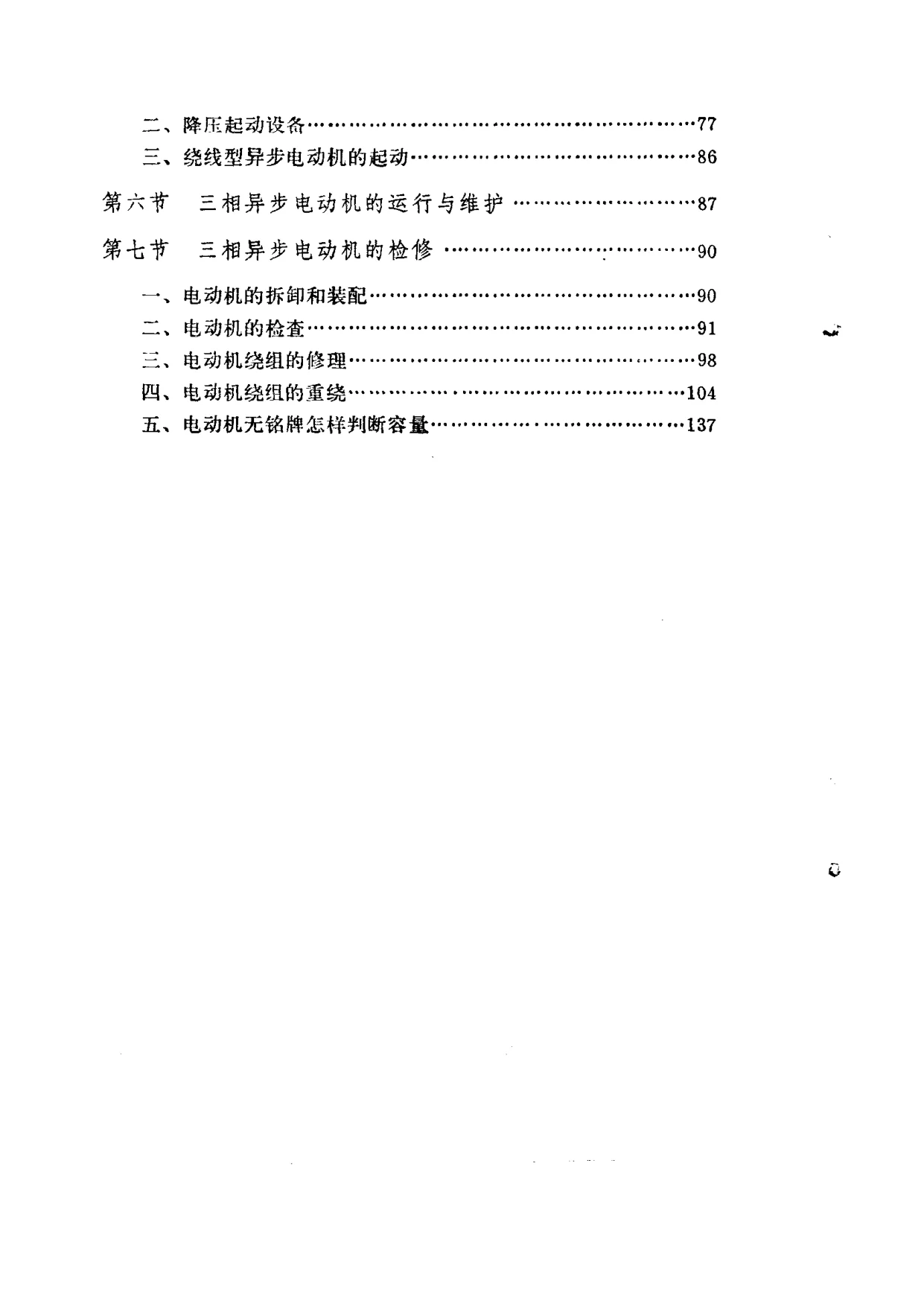

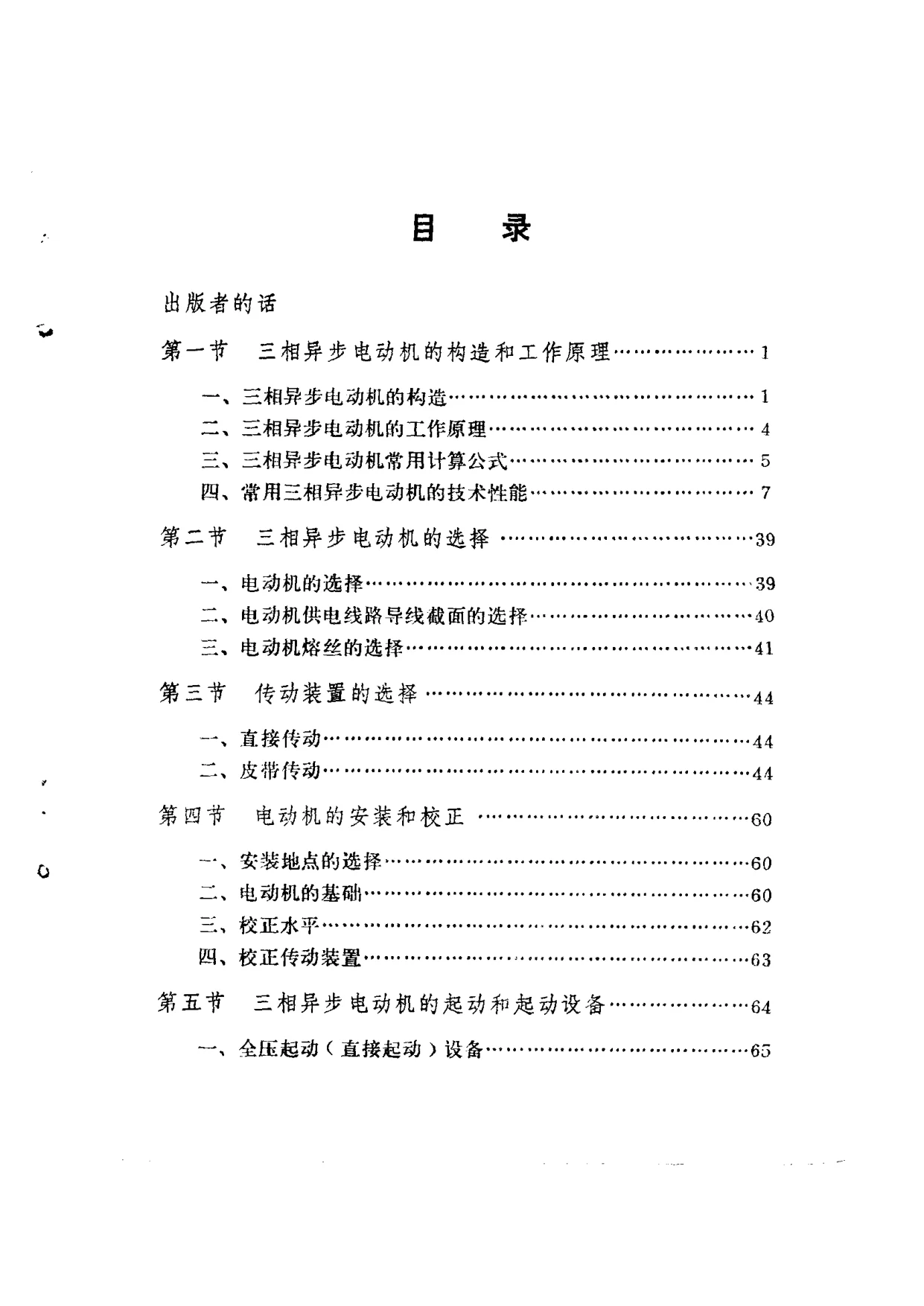

从目录可见，本分册包括出版者的话和七节正文：第一节“三相异步电动机的构造和工作原理”，含构造、工作原理、常用计算公式、常用三相异步电动机的技术性能；第二节“三相异步电动机的选择”，含电动机的选择、供电线路导线截面的选择、熔丝的选择；第三节“传动装置的选择”，含直接传动、皮带传动；第四节“电动机的安装和校正”，含安装地点选择、电动机基础、校正水平、校正传动装置；第五节“三相异步电动机的起动和起动设备”，含全压起动（直接起动）设备、降压起动设备、绕线型异步电动机的起动；第六节“三相异步电动机的运行与维护”；第七节“三相异步电动机的检修”，含拆卸和装配、检查、绕组修理、绕组重绕、无铭牌时判断容量。

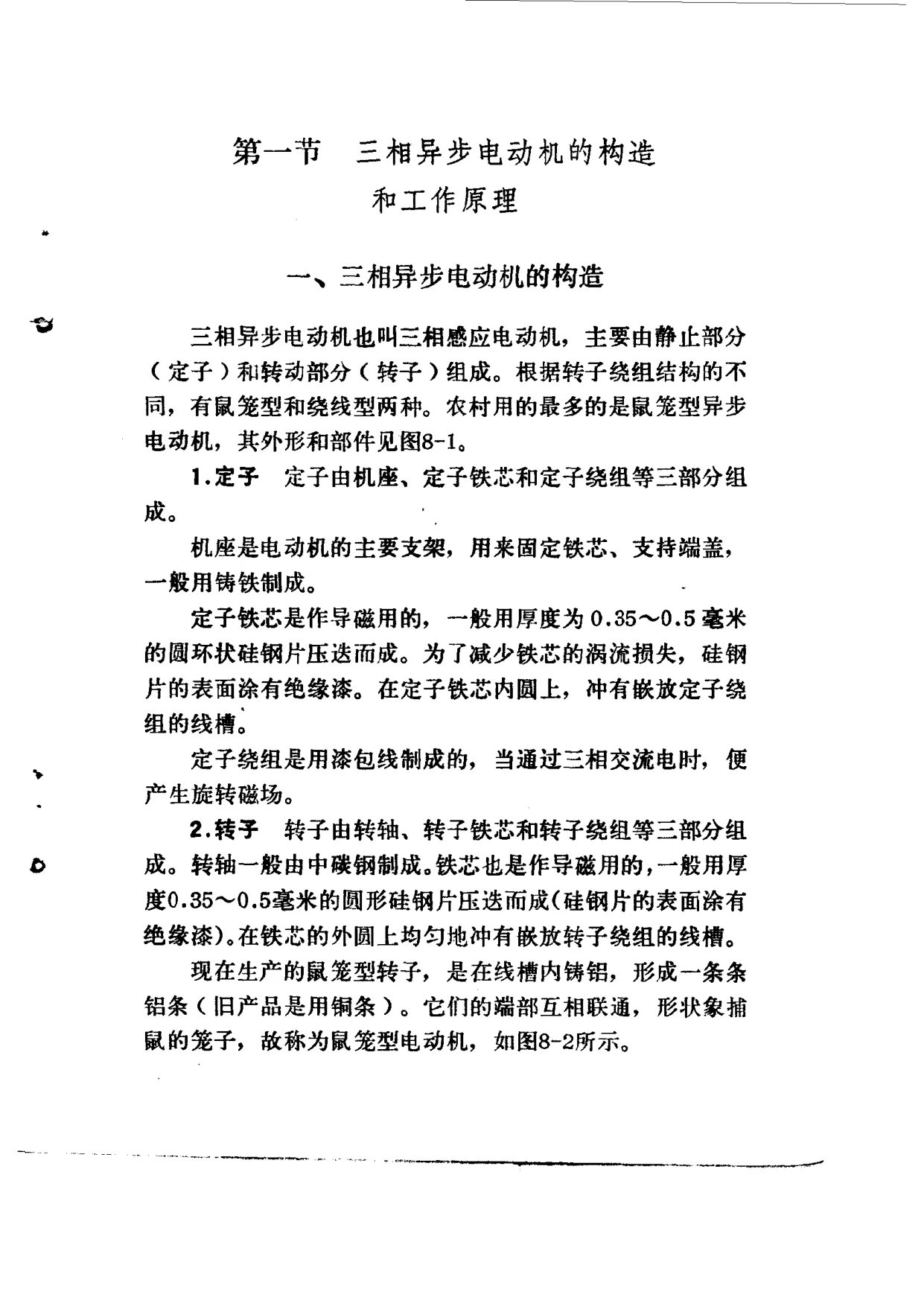

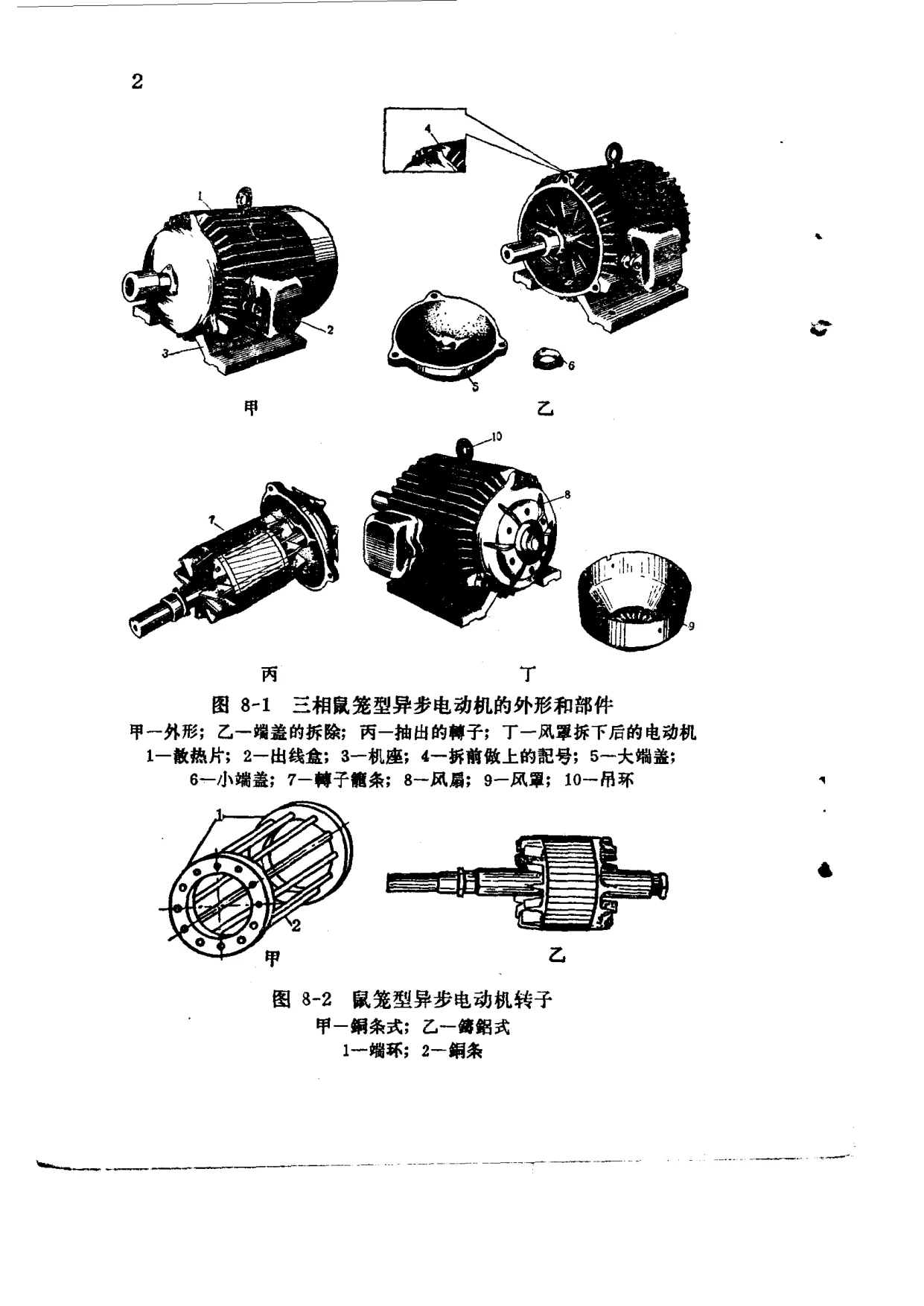

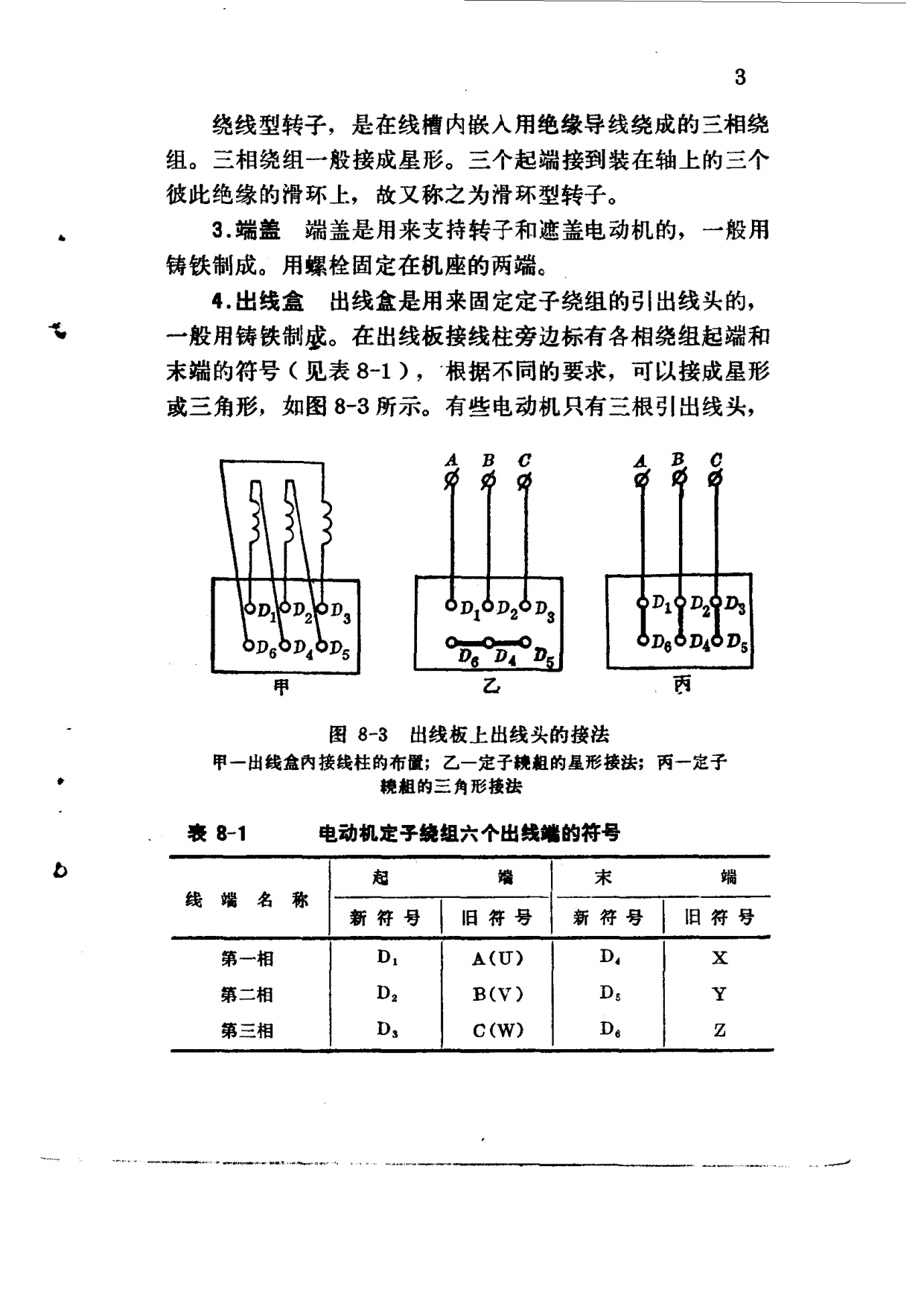

正文前20页可见第一节主要内容。书中说明三相异步电动机也叫三相感应电动机，主要由静止部分定子和转动部分转子组成，根据转子绕组结构不同有鼠笼型和绕线型两种，农村用得最多的是鼠笼型异步电动机。定子由机座、定子铁芯和定子绕组组成；机座一般用铸铁制成，定子铁芯一般用厚度0.35～0.5毫米圆环状硅钢片压迭而成，硅钢片表面涂绝缘漆，内圆冲有嵌放绕组的线槽；定子绕组用漆包线制成，通过三相交流电时产生旋转磁场。转子由转轴、转子铁芯和转子绕组组成；转轴一般用中碳钢制成，铁芯用0.35～0.5毫米圆形硅钢片压迭而成；鼠笼型转子在线槽内铸铝形成铝条，端部互相联通，形状像捕鼠笼子；绕线型转子在线槽内嵌入绝缘导线绕成的三相绕组，一般接成星形，三个起端接到轴上三个彼此绝缘的滑环上，故又称滑环型转子。端盖用铸铁制成，用螺栓固定在机座两端，用来支持转子和遮盖电动机；出线盒用来固定定子绕组引出线头，出线板接线柱旁标有各相绕组起端和末端符号，可根据要求接成星形或三角形。工作原理部分说明定子铁芯线槽内嵌有位置相差120°的三相绕组，接通三相交流电源时产生旋转磁场，转子绕组中产生感应电动势和电流，转子电流磁通与定子磁通相互作用产生作用力，使转子旋转；异步电动机在额定情况下转子转速一般比同步转速低2～5%。常用计算公式包括三相电动机额定电流、同步转速、转差率、转矩等，并附例题。技术性能部分说明鼠笼型电动机构造简单、运行可靠、体积小、效率高、价格较低、起动方便，但起动电流较大（一般可达额定电流4～7倍）、起动转矩较小；绕线型电动机起动转矩较大、起动电流较小（约为额定电流1.5～2.5倍）、起动过程中可平稳调节速度，但构造复杂、价格较贵、维护较麻烦。书中还解释电动机型号含义，如J—防护式鼠笼转子异步电动机，O—封闭式，Q—大起动转矩，R—绕线转子，L—铝线；并介绍J2、JO2、JQ2、JQO2、JO3、JR、JR2、JR3、JO2-L、JO3-L等系列及其适用场合，列出J2、JO2系列技术数据表。本书内容通俗实用，图表和例题较多，反映了20世纪70年代初中国农村电力事业发展和电工技术普及状况。本次仅见前20页，后续内容待补。
