电流表、电压表、功率表检定规程 JJG124-71

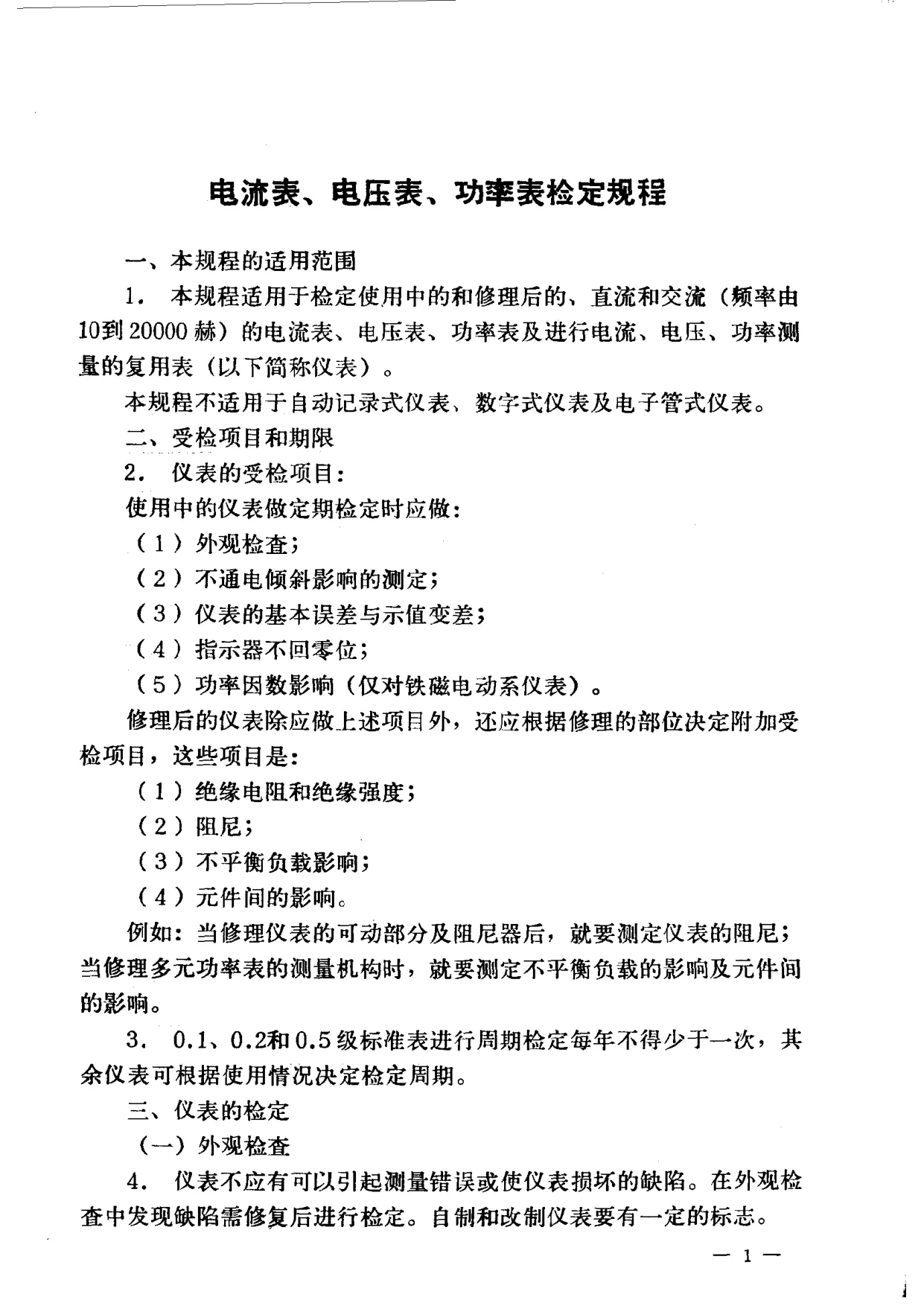

本书为《电流表、电压表、功率表检定规程 JJG124-71》（试用本），由中国科学院于1971年5月颁布。据目录和正文，本规程适用于检定使用中的和修理后的、直流和交流（频率由10到20000赫）的电流表、电压表、功率表及进行电流、电压、功率测量的复用表（以下简称仪表）；本规程不适用于自动记录式仪表、数字式仪表及电子管式仪表。

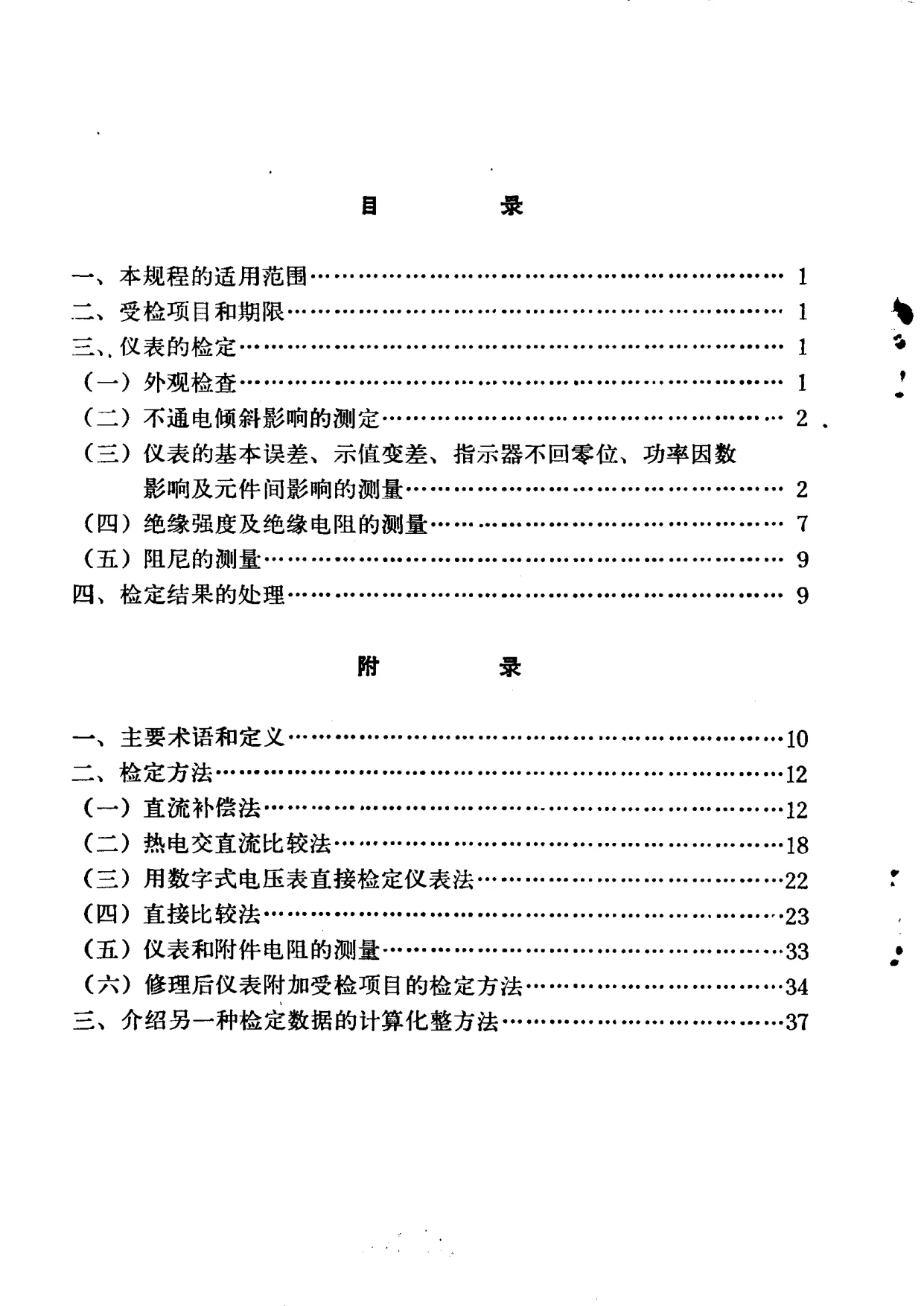

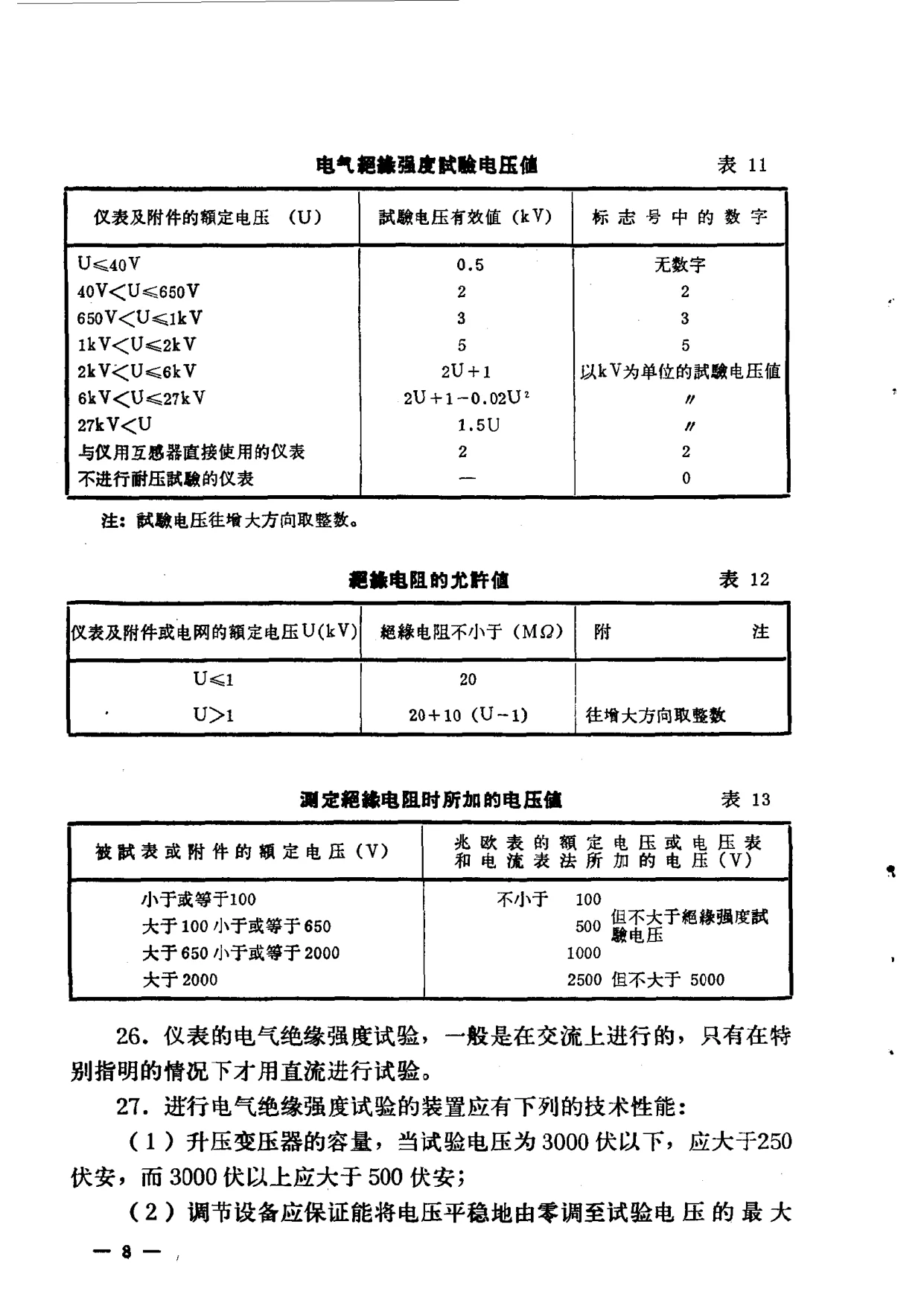

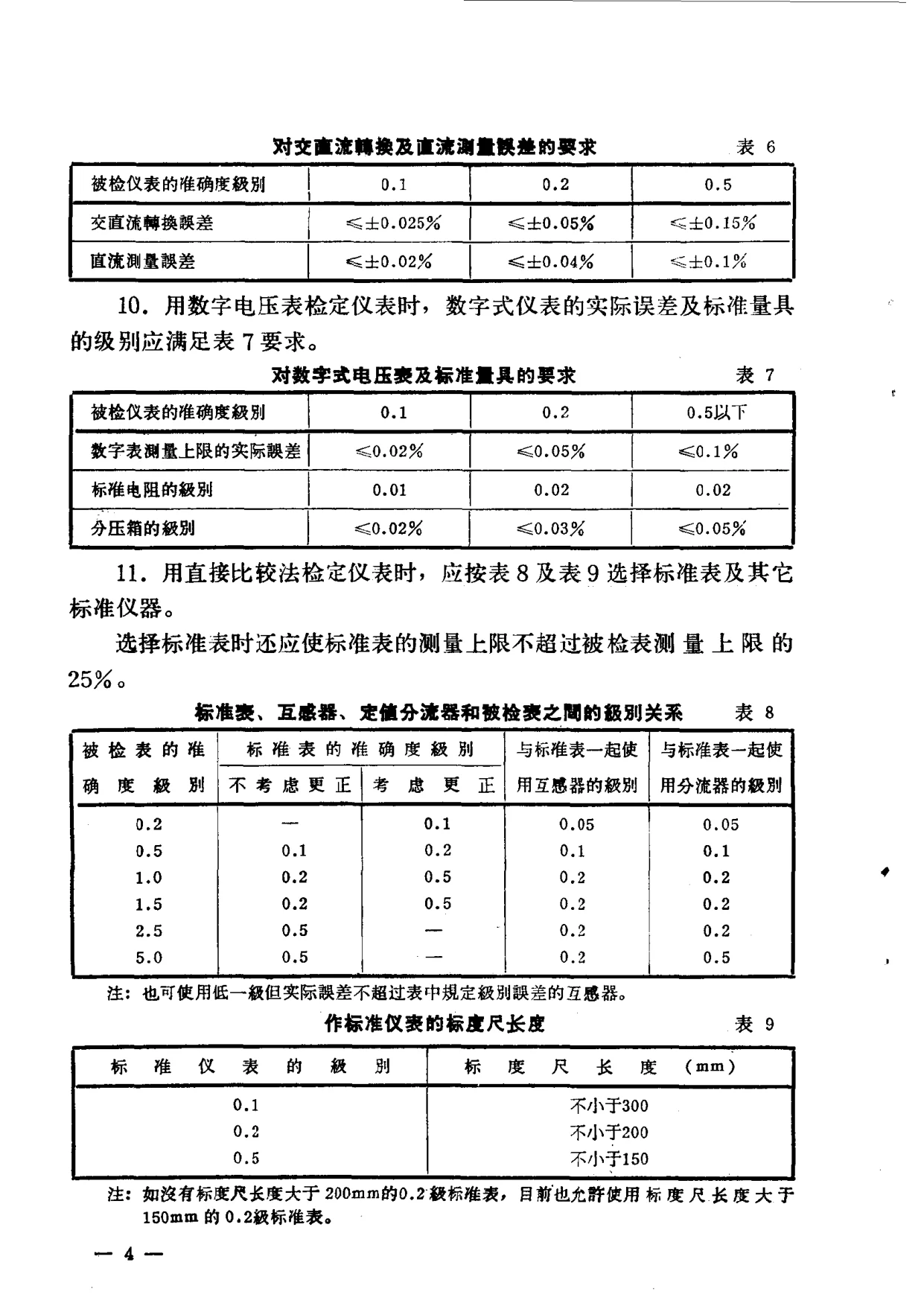

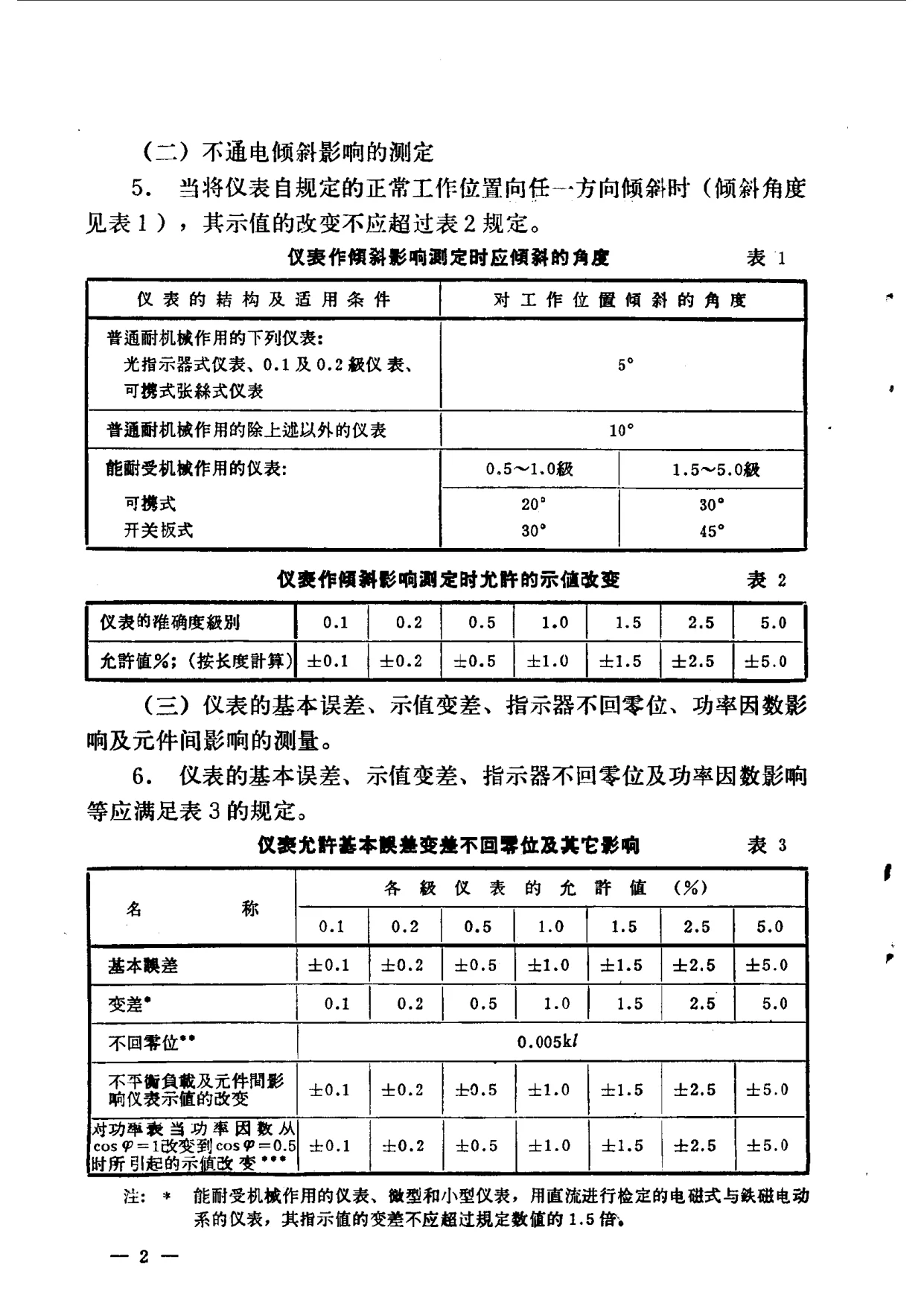

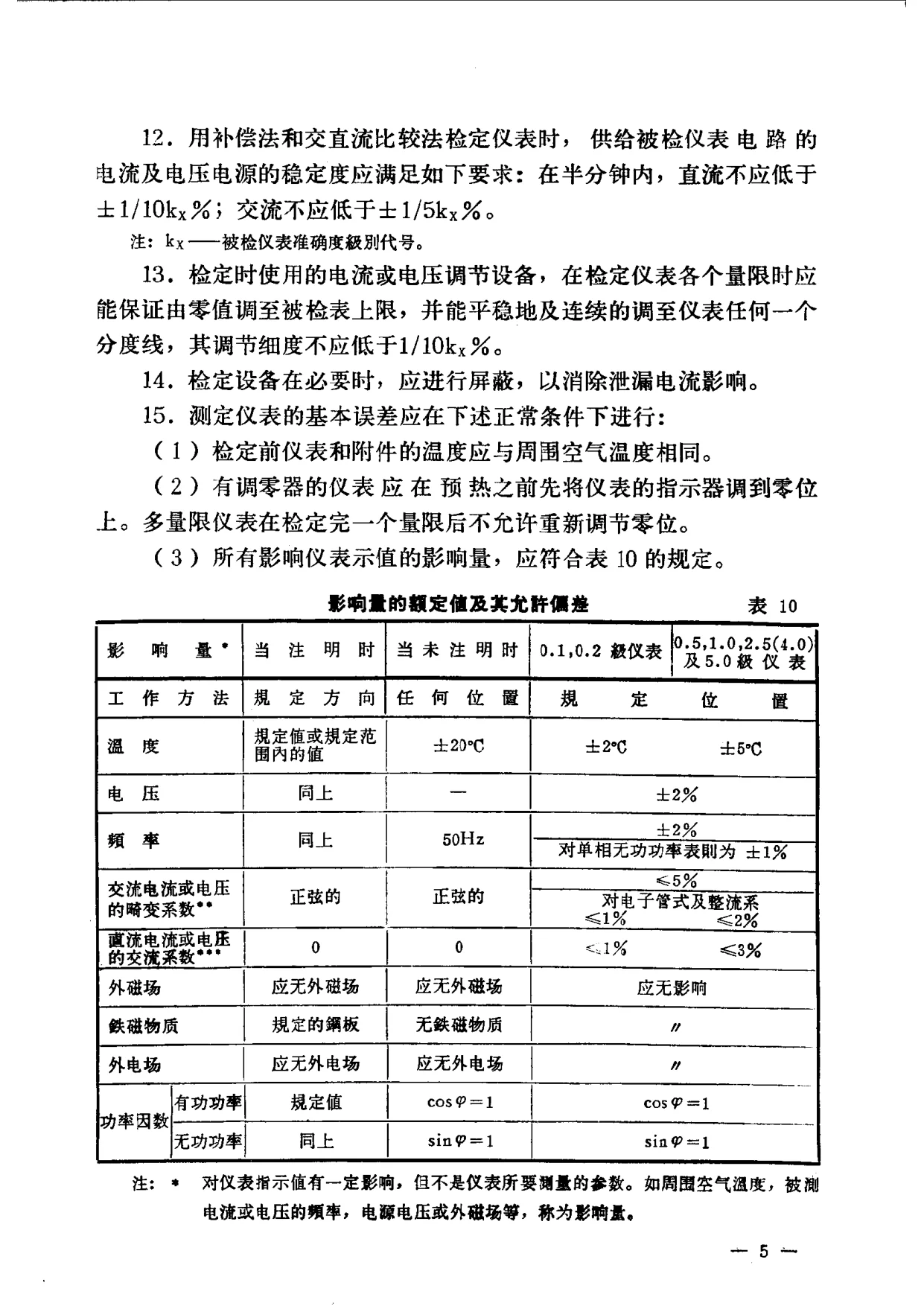

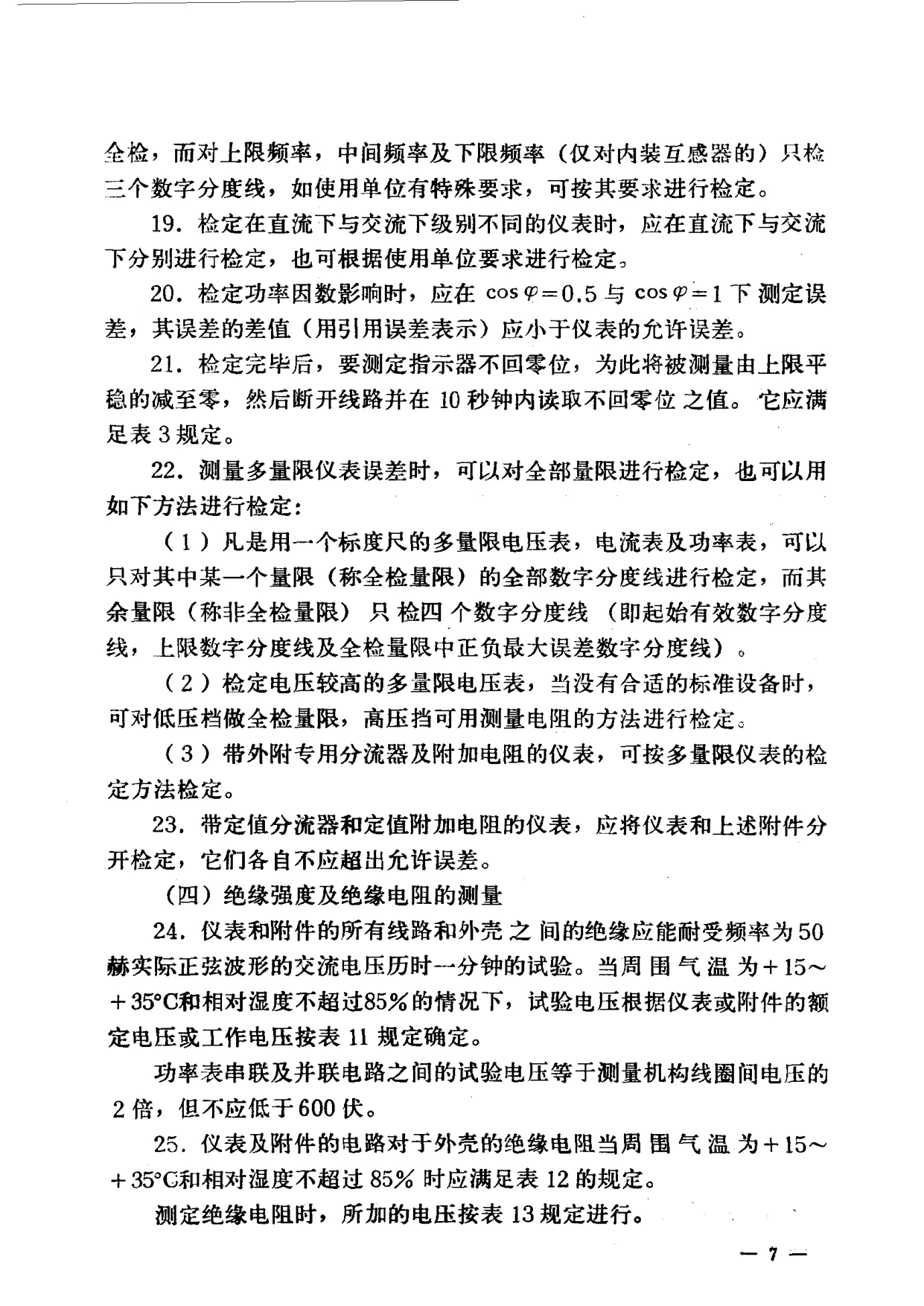

规程正文包括一、本规程的适用范围；二、受检项目和期限；三、仪表的检定；四、检定结果的处理。受检项目方面，使用中的仪表做定期检定时应做外观检查、不通电倾斜影响的测定、仪表的基本误差与示值变差、指示器不回零位、功率因数影响（仅对铁磁电动系仪表）；修理后的仪表除应做上述项目外，还应根据修理部位决定附加受检项目，包括绝缘电阻和绝缘强度、阻尼、不平衡负载影响、元件间的影响。规程还规定0.1、0.2和0.5级标准表进行周期检定每年不得少于一次，其余仪表可根据使用情况决定检定周期。仪表的检定部分包括外观检查、不通电倾斜影响的测定、仪表的基本误差与示值变差、指示器不回零位、功率因数影响及元件间影响的测量、绝缘强度及绝缘电阻的测量、阻尼的测量等，并以表1至表13分别规定倾斜角度、允许示值改变、允许基本误差和变差及不回零位、检定方法选择、对检定装置和标准量具及仪器的要求、交直流转换及直流测量误差要求、对数字式电压表及标准量具的要求、标准表与互感器及分流器的级别关系、标准仪表标度尺长度、影响量额定值及其允许偏差、电气绝缘强度试验电压值、绝缘电阻允许值、测定绝缘电阻时所加电压值等。

附录包括一、主要术语和定义；二、检定方法，含直流补偿法、热电交直流比较法、用数字式电压表直接检定仪表法、直接比较法、仪表和附件电阻的测量、修理后仪表附加受检项目的检定方法；三、介绍另一种检定数据的计算化整方法。附录中的检定方法部分给出电压表、电流表、有功功率表检定的线路图和计算公式，如直流补偿法检定电压表时按被检表和电位计测量上限采用不同连接线路，并给出电压实际值计算公式；检定电流表时给出电流实际值计算公式及建议选用标准电阻线圈阻值一览表；检定有功功率表时给出功率实际值计算公式和固定电压线路的检定步骤等。书中还规定了基本误差、示值变差、指示器不回零位、功率因数影响等术语的定义和计算方法。本书是1971年中国科学院颁布的电工仪表检定规程，反映了当时中国电工计量检定的技术水平和规范要求，对研究中国计量检定制度、电工仪表标准和计量技术史具有资料价值。本次仅见前20页，后续内容待补。
