电工学

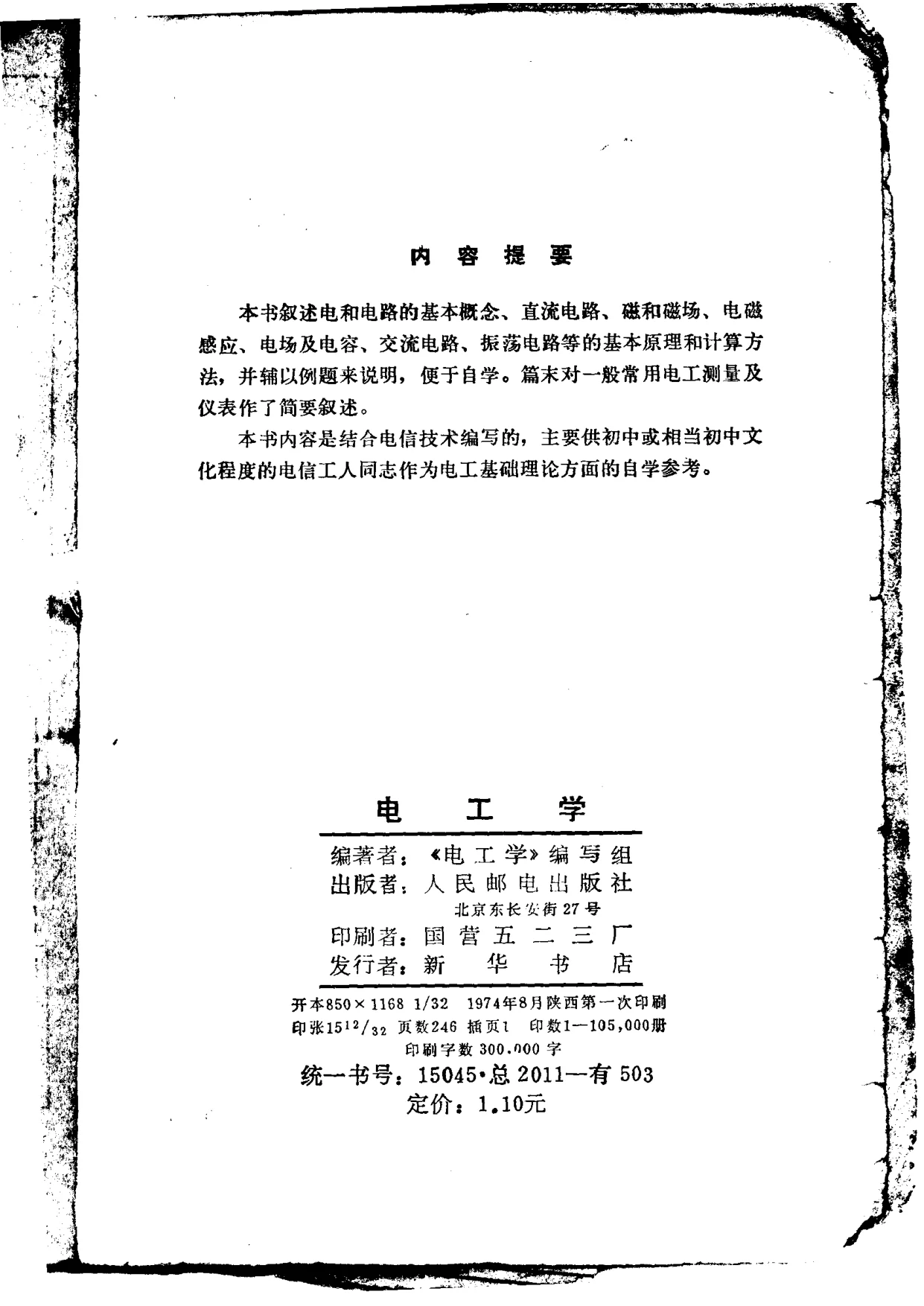

本书为《电工学》，由《电工学》编写组编著，人民邮电出版社1974年出版，属“电信技术基础自学丛书”。版本信息显示本书开本850×1168 1/32，印张15 2/32，页数246，插页1，印数1—105,000册，字数300,000字，统一书号15045·总2011—有503，定价1.10元，1974年8月陕西第一次印刷。据内容提要，本书叙述电和电路的基本概念、直流电路、磁和磁场、电磁感应、电场及电容、交流电路、振荡电路等的基本原理和计算方法，并辅以例题来说明，便于自学；篇末对一般常用电工测量及仪表作了简要叙述。本书内容是结合电信技术编写的，主要供初中或相当初中文化程度的电信工人同志作为电工基础理论方面的自学参考。

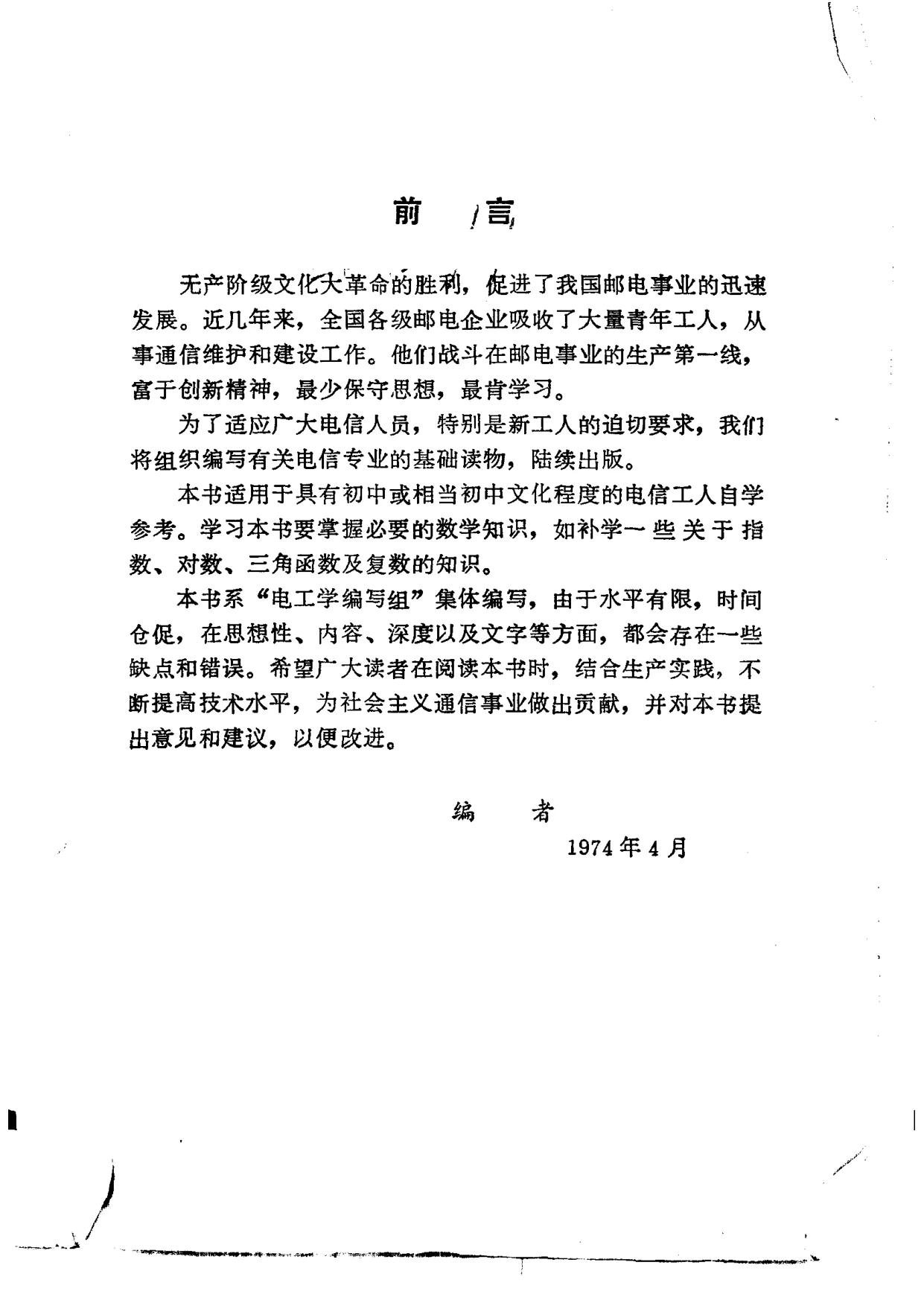

卷首“前言”从无产阶级文化大革命胜利促进我国邮电事业迅速发展谈起，指出近几年来全国各级邮电企业吸收了大量青年工人从事通信维护和建设工作，他们战斗在邮电生产第一线，富于创新精神，最少保守思想，最肯学习；为适应广大电信人员特别是新工人的迫切要求，将组织编写有关电信专业的基础读物陆续出版。前言说明本书适用于具有初中或相当初中文化程度的电信工人自学参考，学习本书要掌握必要的数学知识，如补学一些关于指数、对数、三角函数及复数的知识；本书系“电工学编写组”集体编写，希望读者结合生产实践不断提高技术水平，并对本书提出意见和建议。

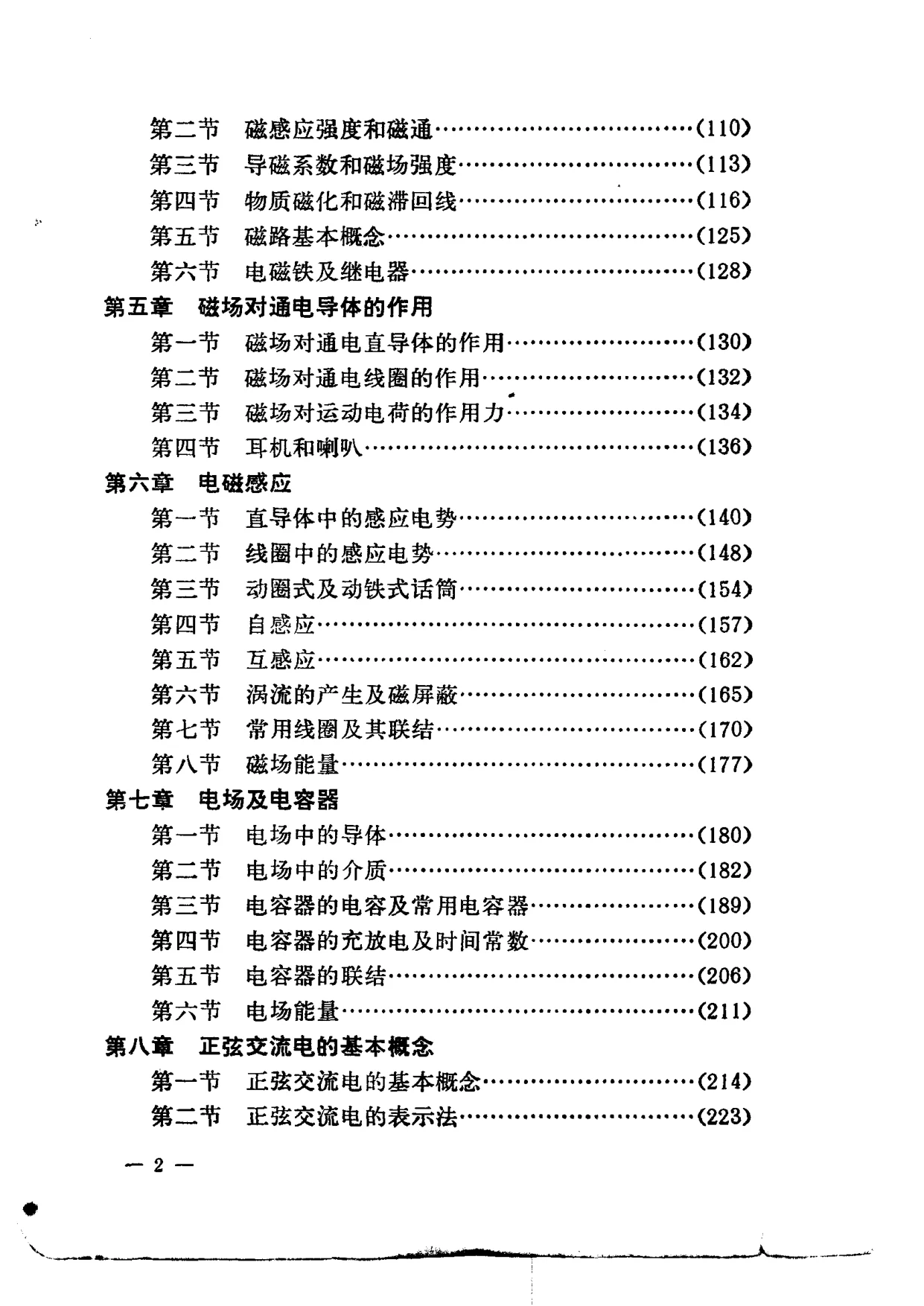

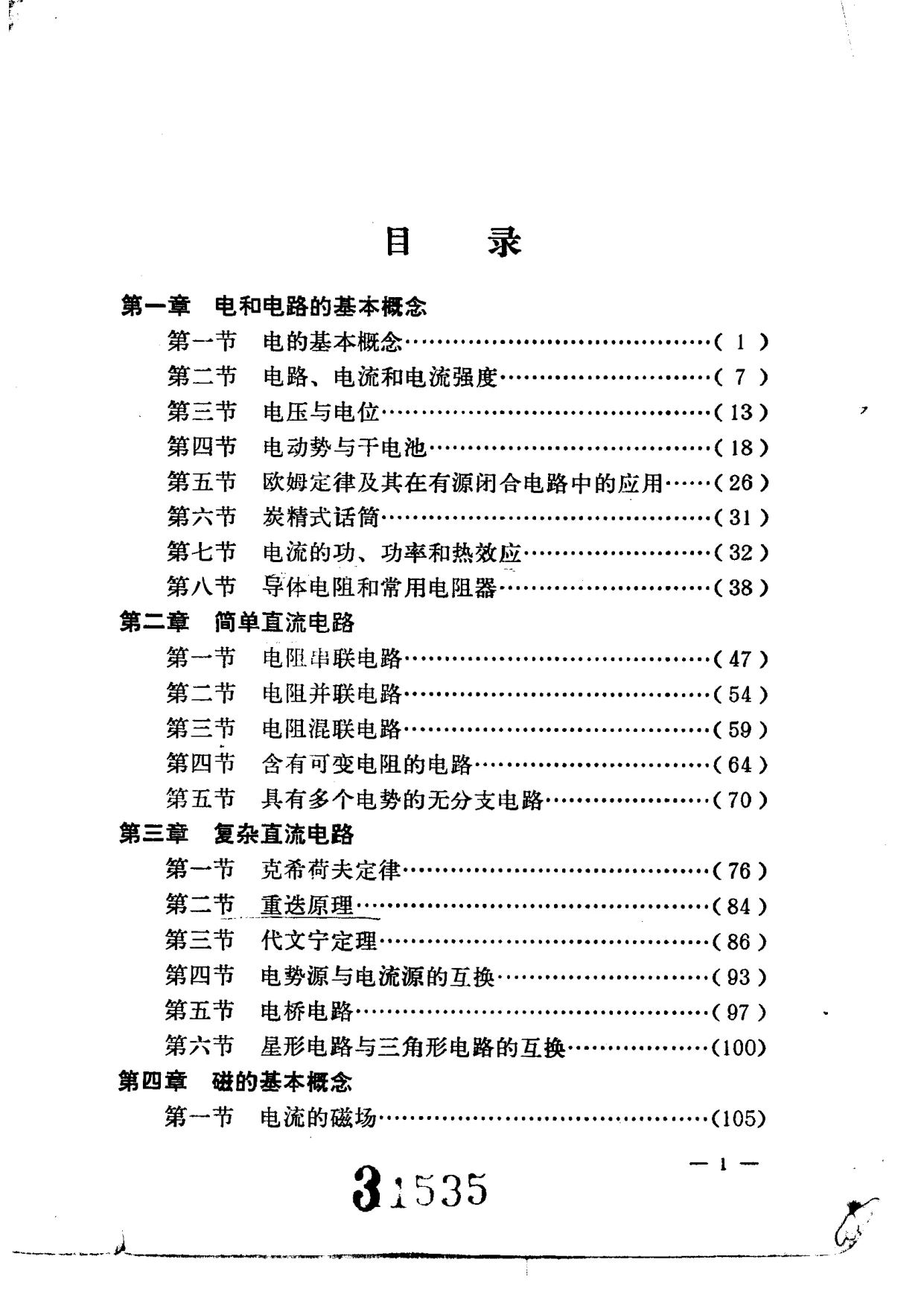

目录显示全书共十四章并附十一个附录。第一章电和电路的基本概念，分电的基本概念、电路电流和电流强度、电压与电位、电动势与干电池、欧姆定律及其在有源闭合电路中的应用、炭精式话筒、电流的功功率和热效应、导体电阻和常用电阻器；第二章简单直流电路，分电阻串联、并联、混联电路、含有可变电阻的电路、具有多个电势的无分支电路；第三章复杂直流电路，分克希荷夫定律、重迭原理、代文宁定理、电势源与电流源的互换、电桥电路、星形电路与三角形电路的互换；第四章磁的基本概念，分电流的磁场、磁感应强度和磁通、导磁系数和磁场强度、物质磁化和磁滞回线、磁路基本概念、电磁铁及继电器；第五章磁场对通电导体的作用，分磁场对通电直导体、通电线圈、运动电荷的作用力及耳机和喇叭；第六章电磁感应，分直导体和线圈中的感应电势、动圈式及动铁式话筒、自感应、互感应、涡流及磁屏蔽、常用线圈及其联结、磁场能量；第七章电场及电容器，分电场中的导体、介质、电容器的电容及常用电容器、充放电及时间常数、电容器的联结、电场能量；第八章正弦交流电的基本概念，分基本概念、表示法、加减；第九章正弦交流电路，分纯电阻、纯电容、纯电感、电阻电感电容串联和并联电路、阻抗串并联电路、交流电路功率和功率因数、串并联电路互换；第十章非正弦交流电，分产生、分解、非正弦交流电路；第十一章铁心变压器，分构造和工作原理、功率和效率、自耦变压器和多绕组变压器、检验和联结、小功率电源变压器设计、小电源变压器绕制工艺；第十二章单振荡回路，分自由振荡、串联谐振、并联谐振；第十三章耦合振荡电路，分互感电动势、等效电路、耦合电路的谐振和调谐、谐振曲线和通频带、传输功率和效率、互感耦合电路与信号源并联、其他形式耦合电路；第十四章电工测量，分概述、磁电式仪表、整流式仪表、热电式仪表、电磁式仪表、电动式仪表、复用表、兆欧表、直流电桥、交流电桥；附录列电工学常用字母读音、常用电学物理量符号及单位、下角字母用法及辅助单位换算、电路图符号表、电阻器电容器型号命名法、标称值、电阻器色码表、电容器色码表、硅钢片、铁氧体、铜线表。

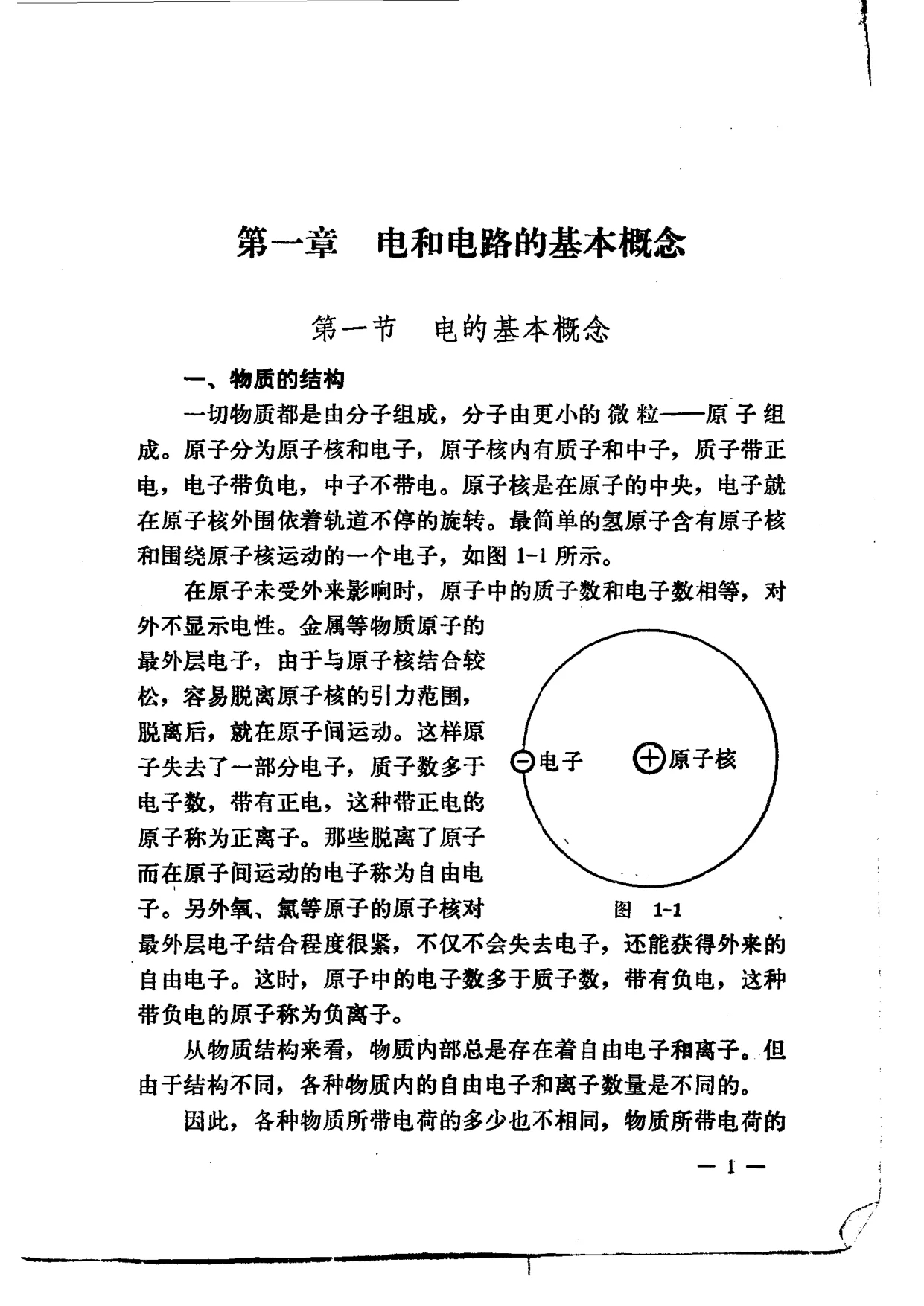

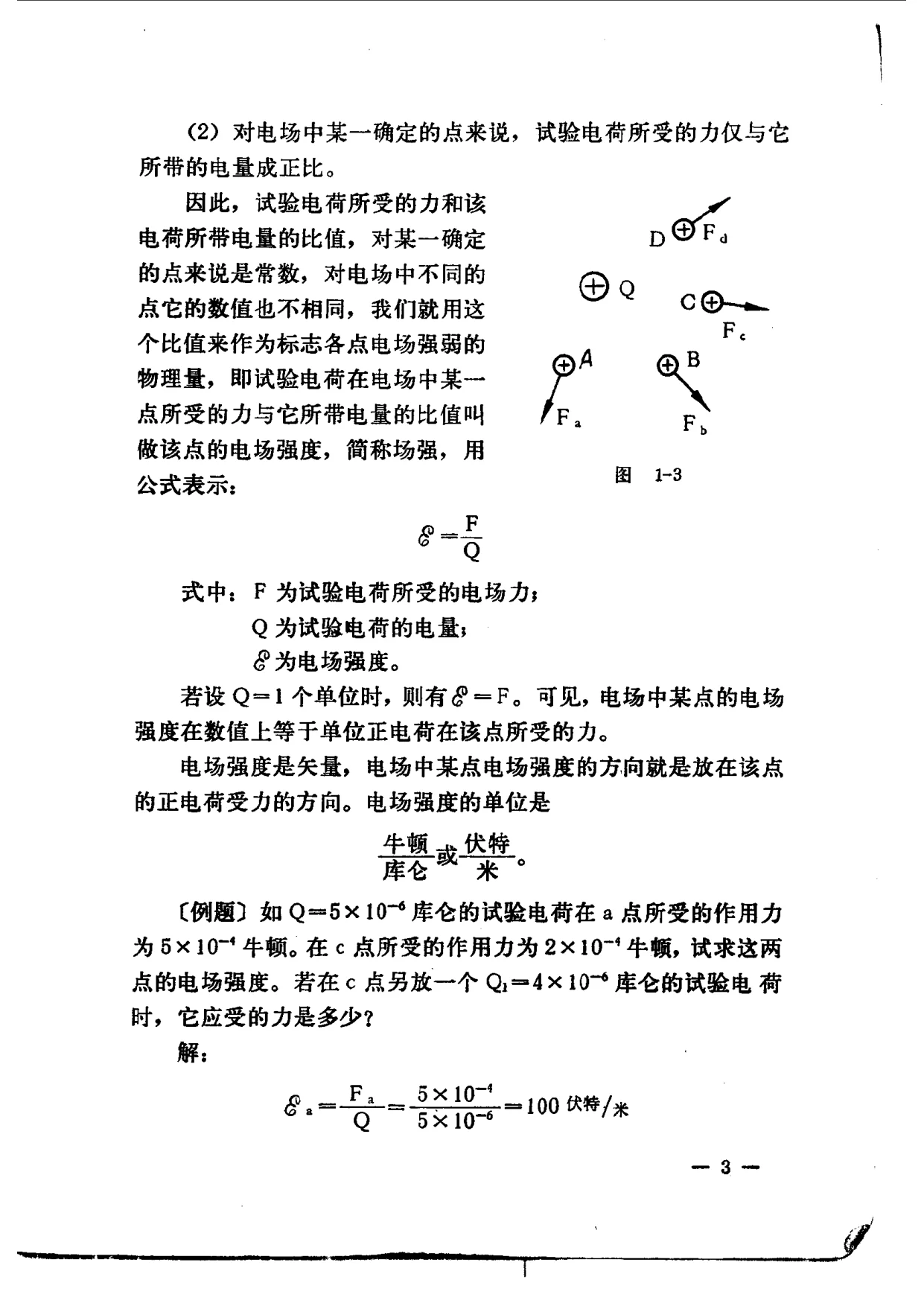

正文第一章“电和电路的基本概念”从物质结构讲起，说明一切物质由分子组成，分子由原子组成，原子分为原子核和电子，质子带正电、电子带负电、中子不带电；金属等物质最外层电子容易脱离原子核引力范围成为自由电子，原子失去电子成为正离子，氧、氯等原子能获得外来自由电子成为负离子；电量符号Q，单位库仑。书中进而说明带电体间同性相斥、异性相吸，其作用力通过存在于电荷周围空间对电荷有作用力的特殊物质即电场传递，静止电荷产生的电场为静电场；电场具有对带电体作用力和电场力作功两种表现。书中以试验电荷探测电场，定义电场强度E=F/Q，说明场强是矢量，方向为放在该点的正电荷受力方向，单位为牛顿/库仑或伏特/米，并附例题计算a、c两点场强及另放电荷所受的力；又介绍电力线，说明静电场中电力线从正电荷出发终止于负电荷、任何两电力线不相交，电力线为假想曲线；均匀电场中电力线为等距离互相平行的直线，两带电平行板间距离远小于板面几何尺寸时中间部分可认为均匀电场。书中还按传导电荷性能将物质分为导体、介质和半导体，分述第一类导体（金属和炭，晶格、自由电子导电）、第二类导体（酸、碱、盐溶液，正负离子移动并伴随化学变化和质量迁移）、介质（绝缘体，外层电子与原子核结合紧密，自由电子极少）、半导体（导电性能介于导体与介质之间，如氧化铜、锗、硅、硒，并具特殊性质）。第二节述电流是电荷有规则移动，电路由电源、负载和联接导线组成，列电路常用符号，说明通路、断路、短路三种情况，规定正电荷运动方向为电流方向，定义电流强度I=Q/t，单位为安培，辅助单位毫安、微安，并说明直流电流、脉动电流、交变电流及电流正方向、电流测量方法。第三节开始述电荷在电场中运动、电场力作功及电压与电位。本次仅见前20页，后续内容待补。
