毕托管测量风量和计算

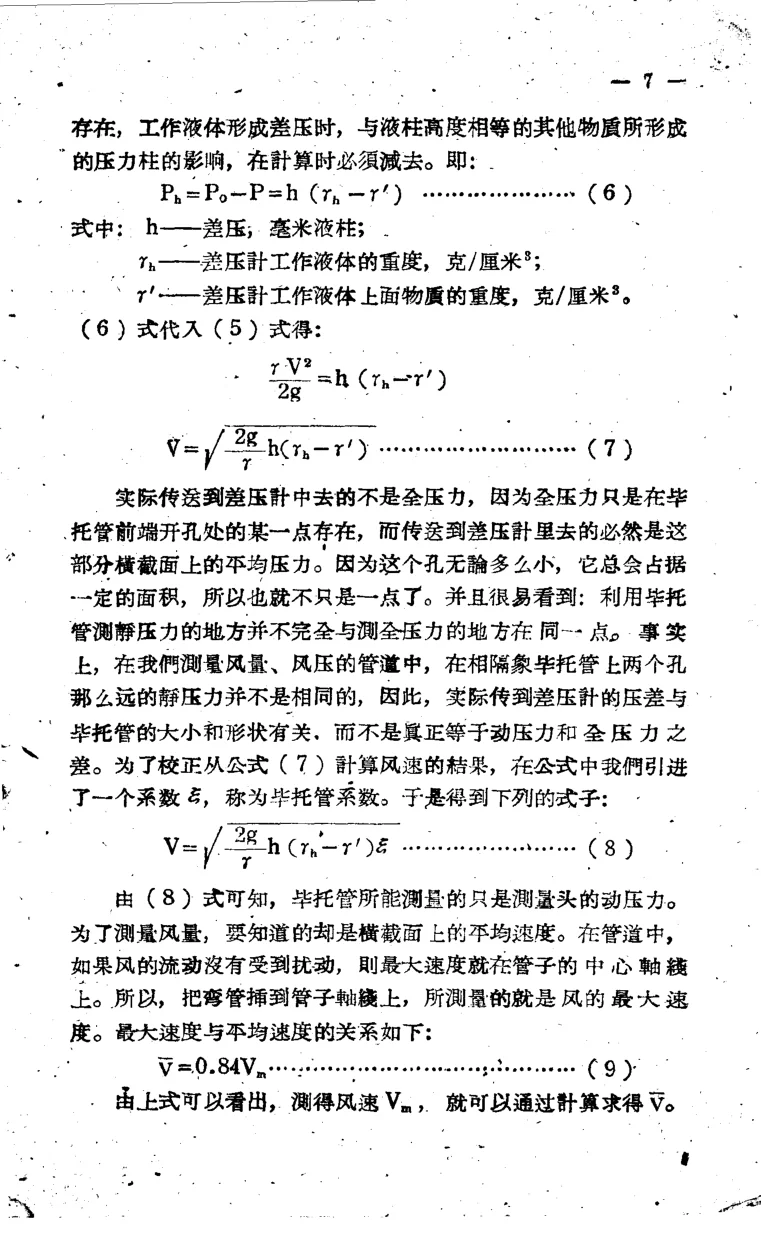

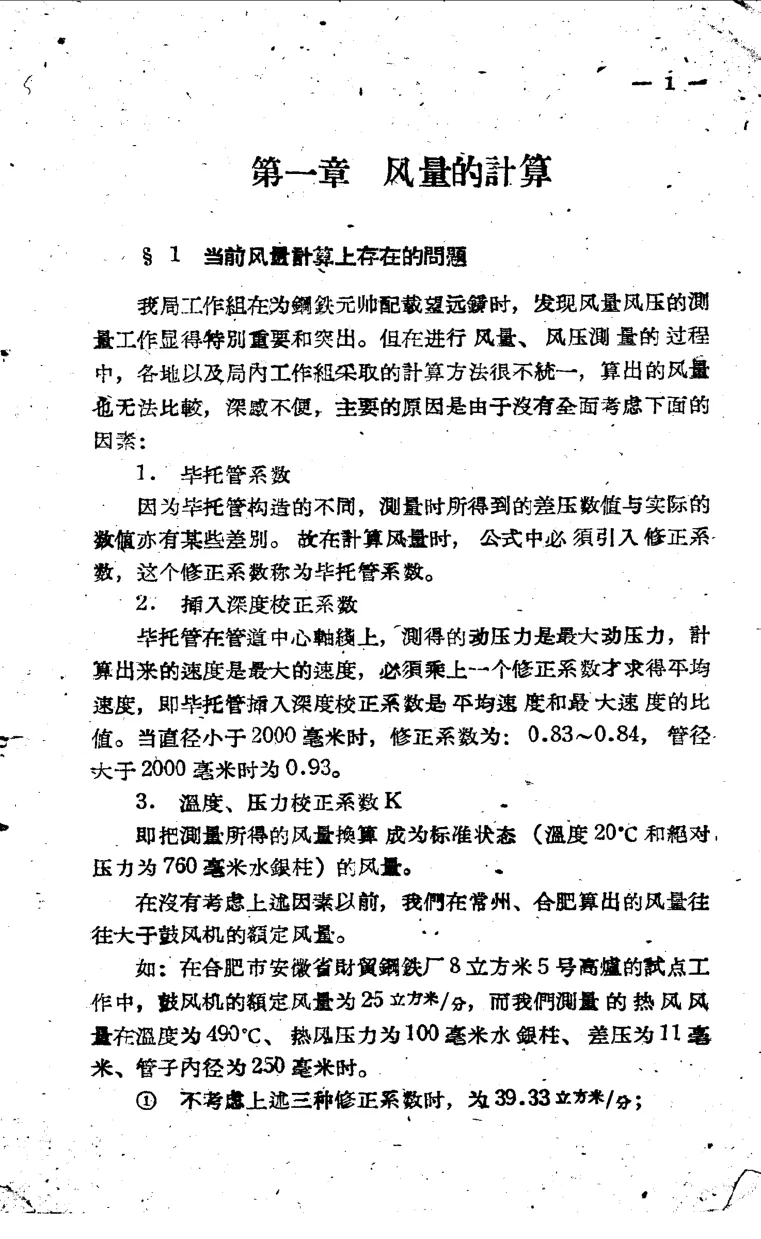

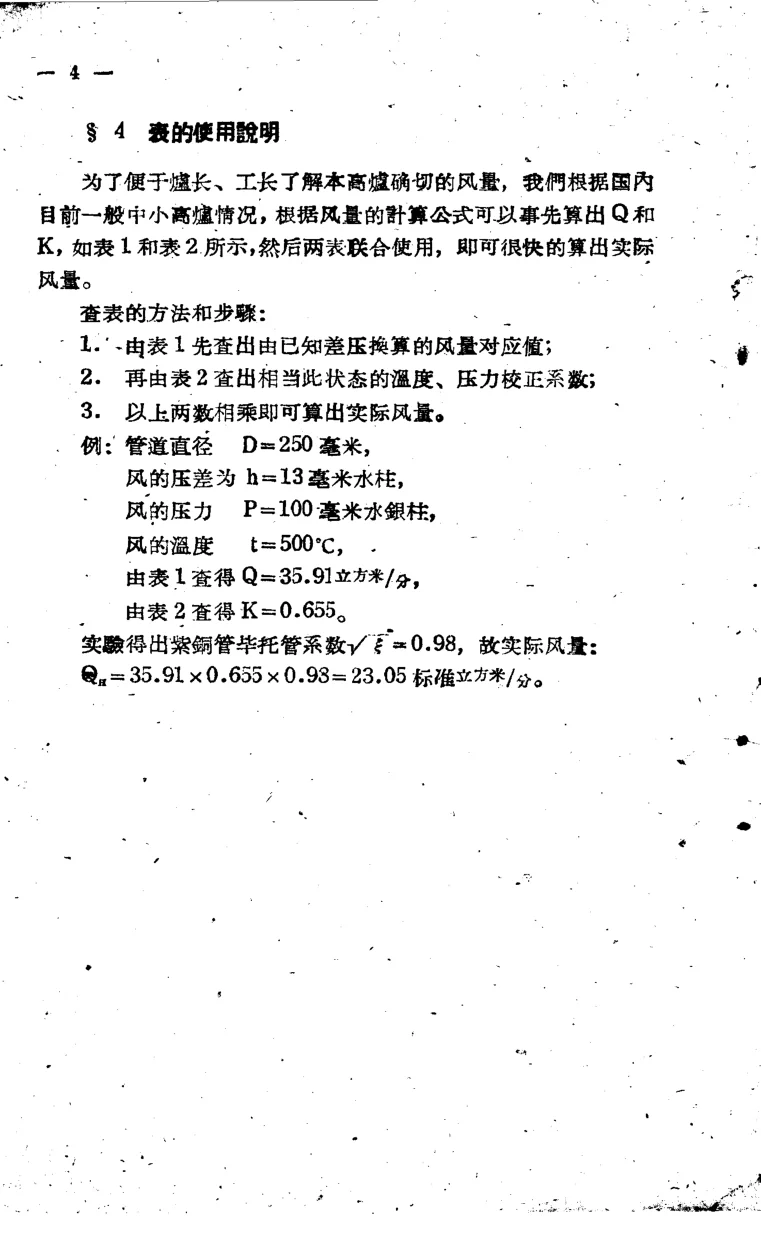

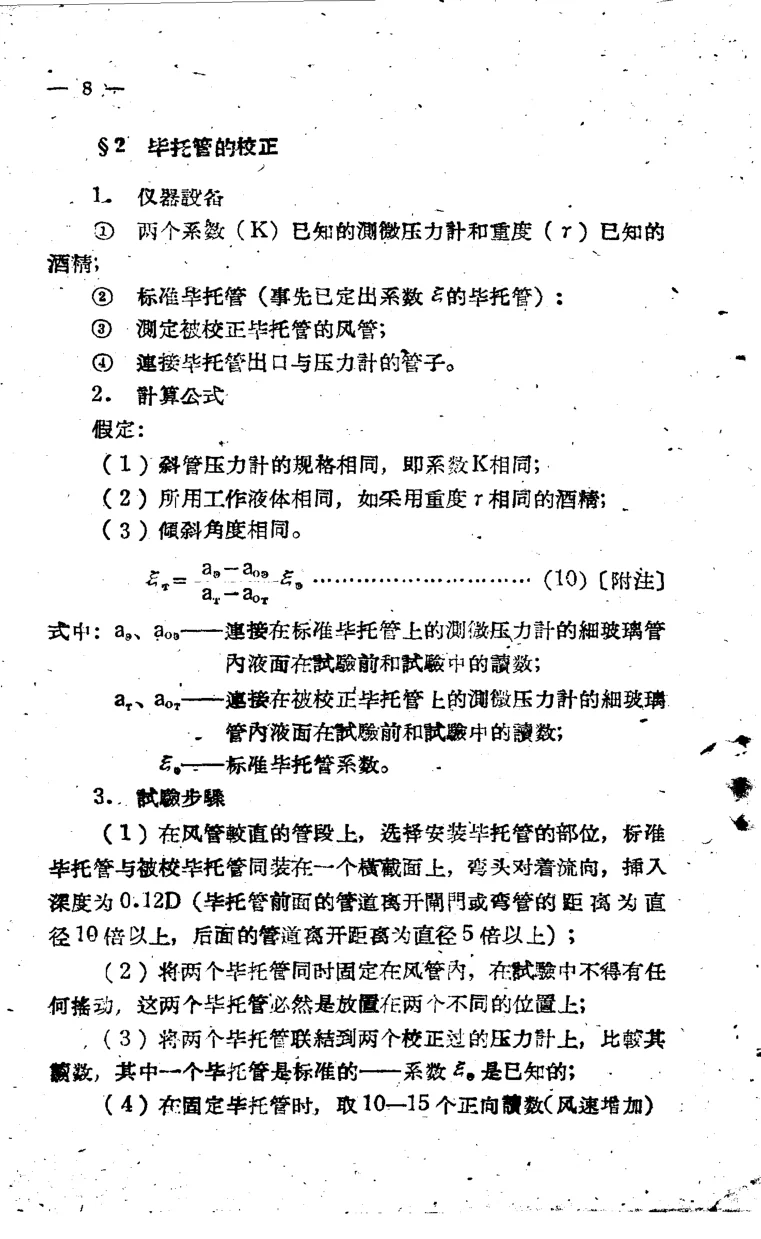

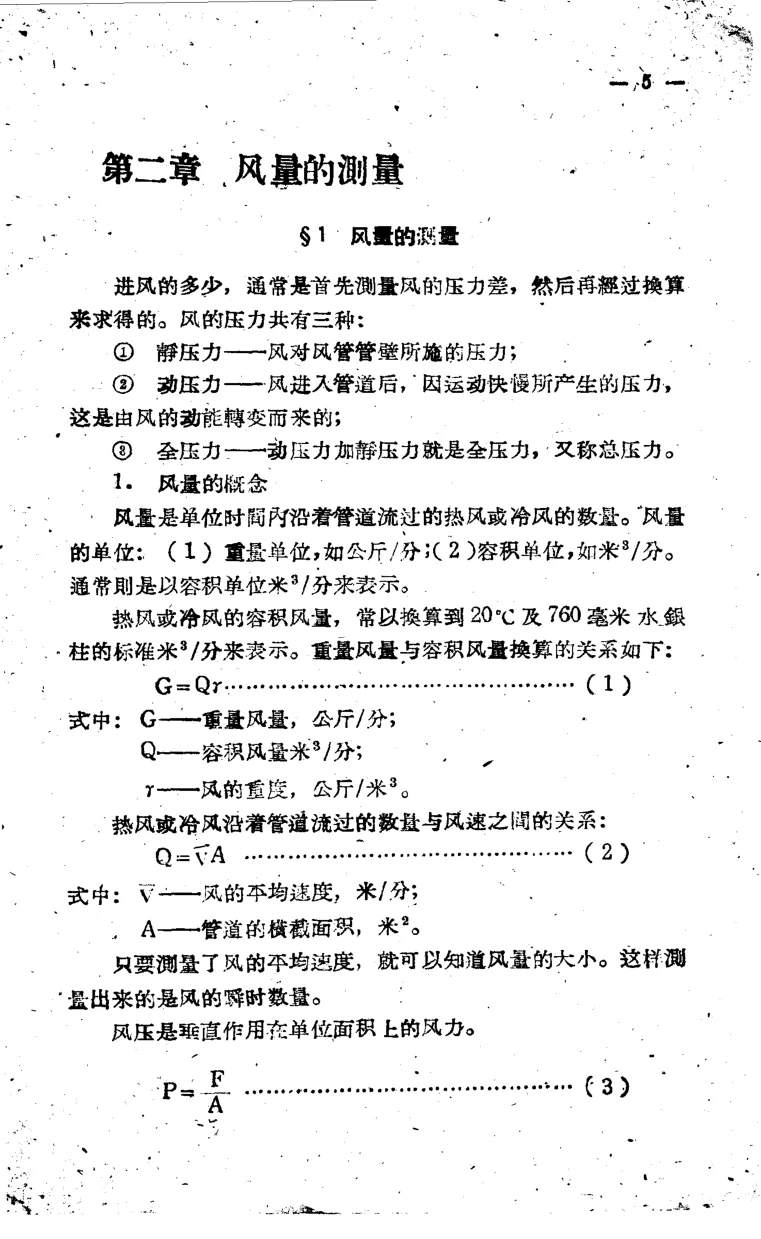

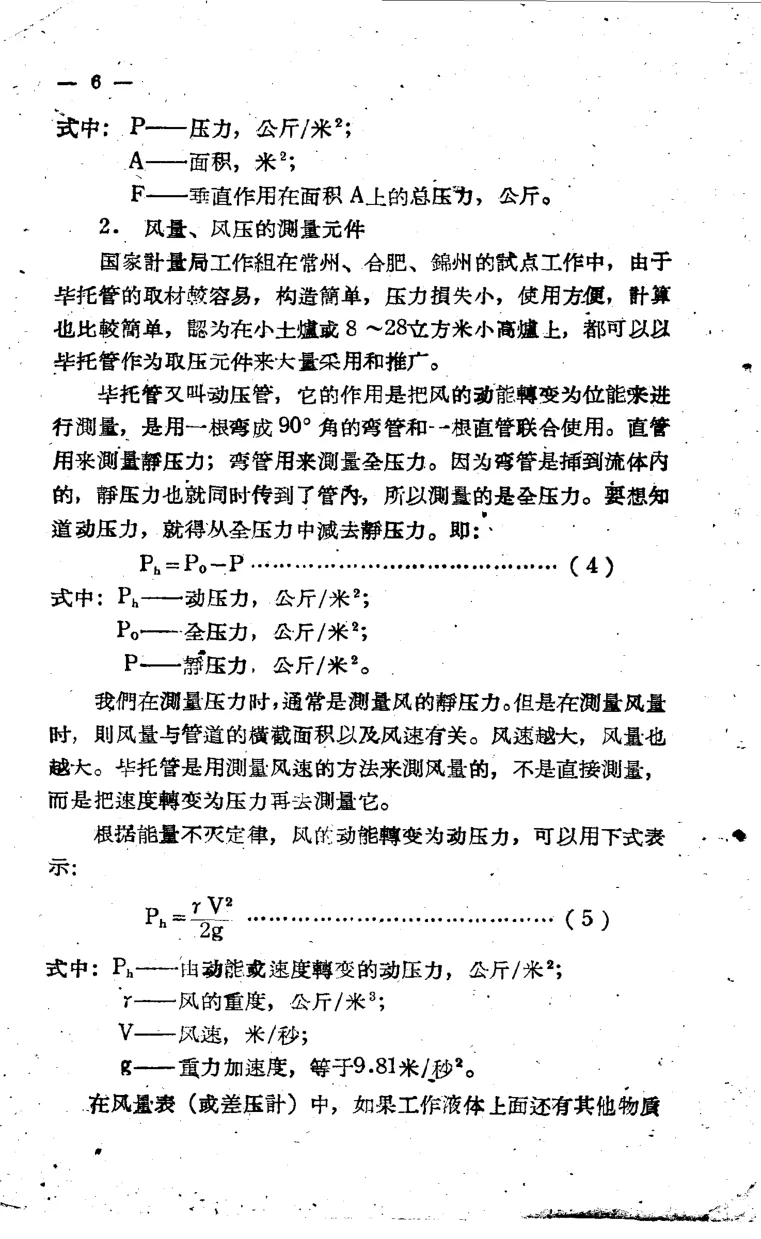

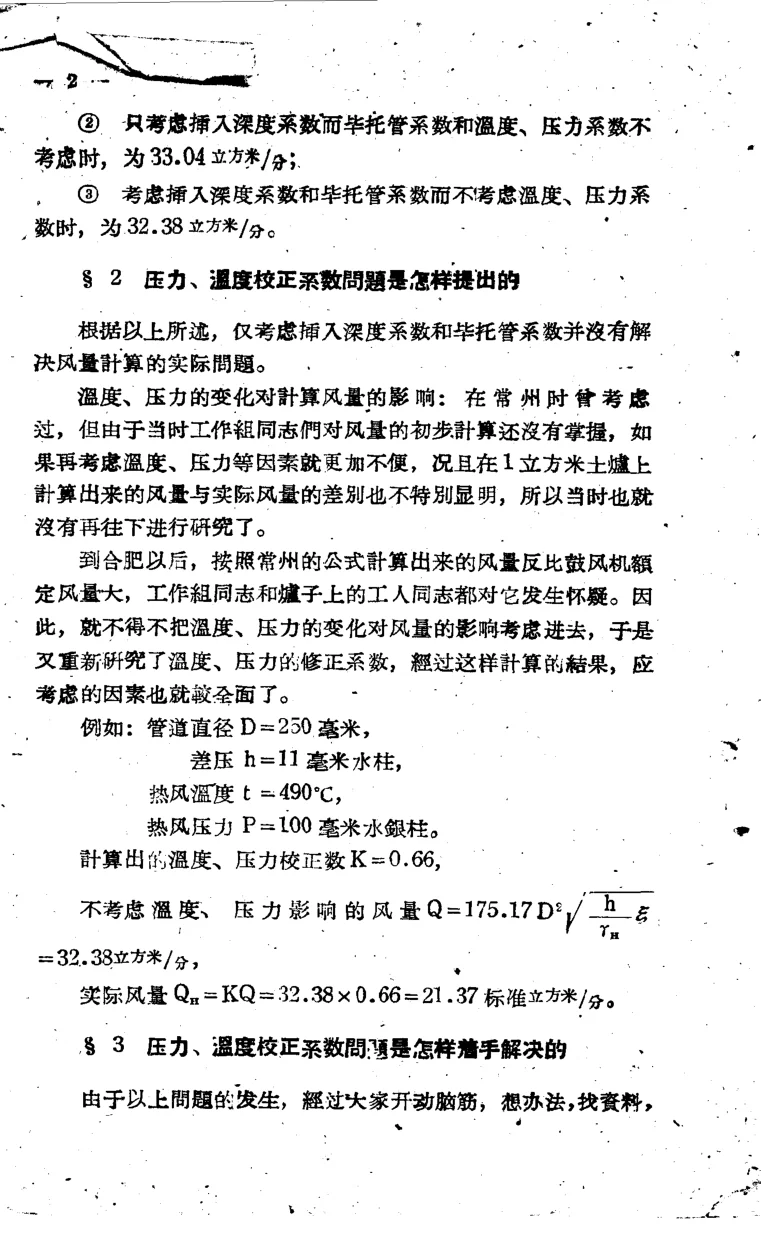

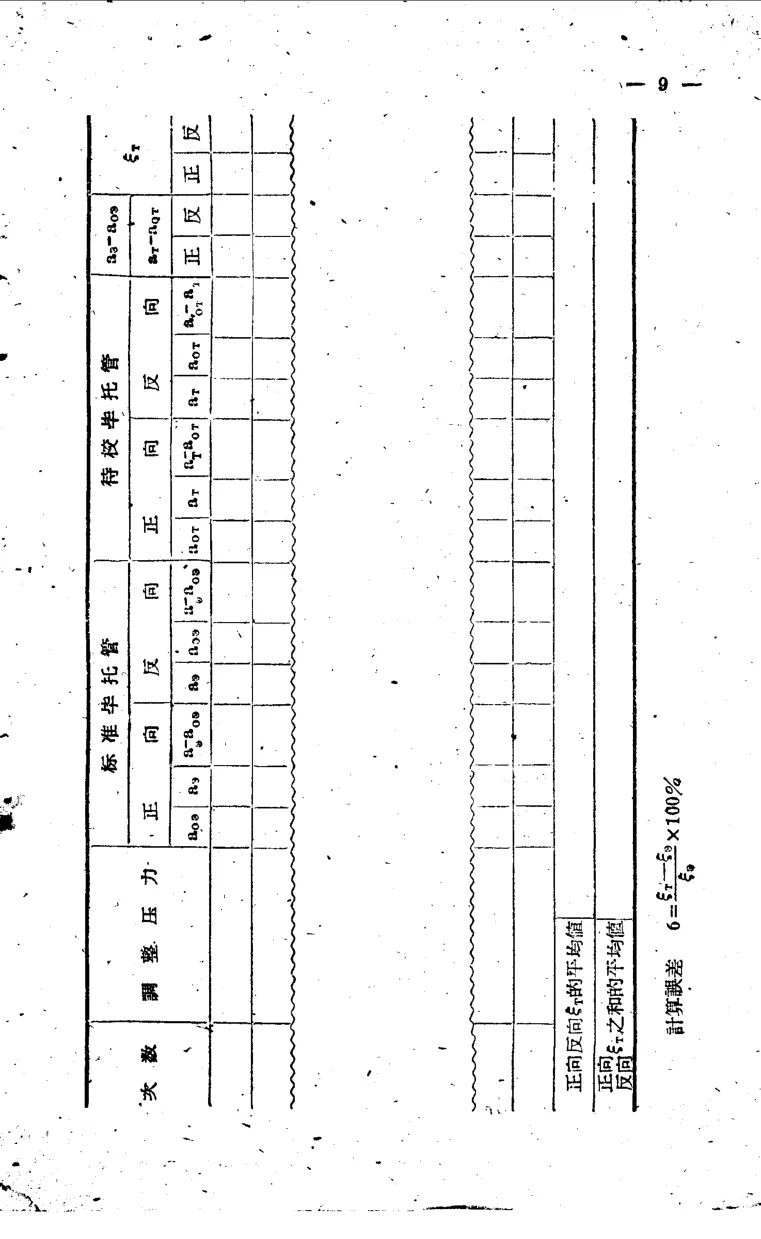

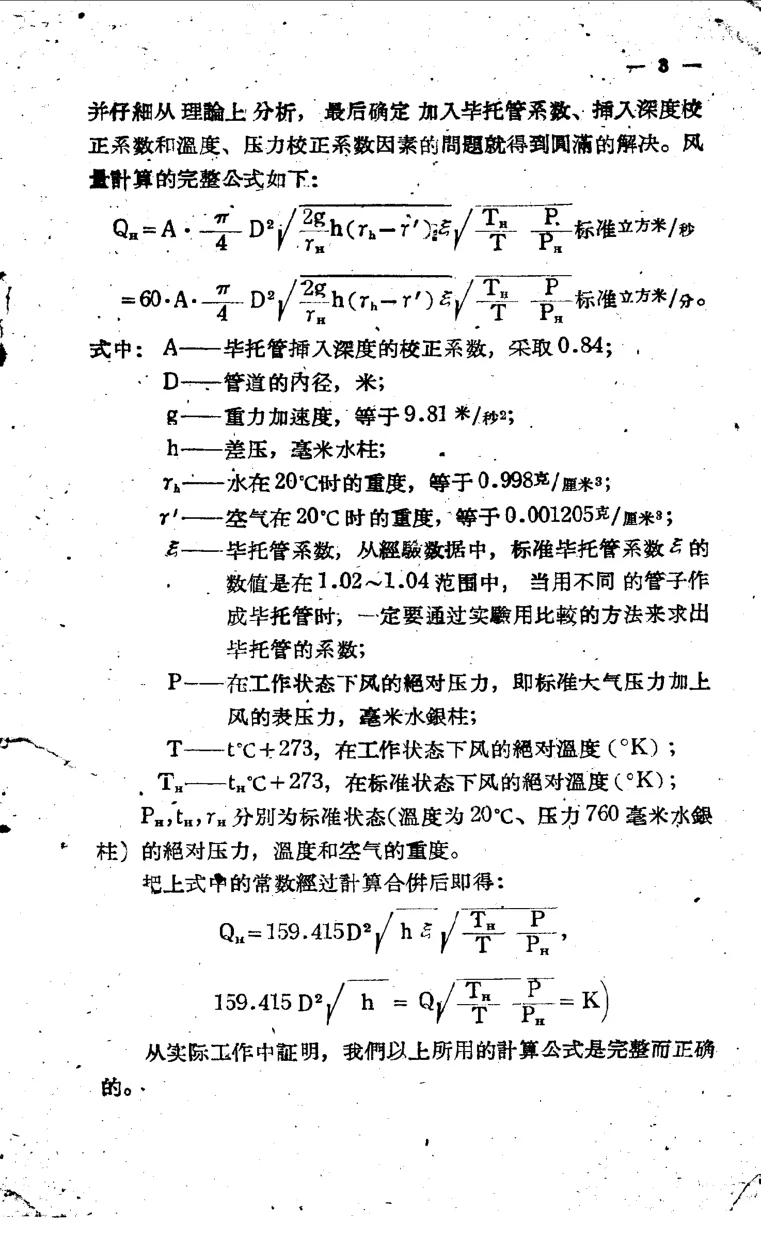

本书由国家计量局编，冶金出版社出版，据源文件名于1959年出版。全书围绕毕托管测量风量和风量计算展开，正文前17页可见第一章“风量的计算”和第二章“风量的测量”部分内容。第一章开篇说明，国家计量局工作组在为钢铁元帅配置望远镜时，发现风量风压测量工作特别重要和突出，但在进行风量、风压测量过程中，各地以及局内工作组采取的计算方法很不统一，算出的风量无法比较，深感不便，主要原因是未全面考虑毕托管系数、插入深度校正系数以及温度、压力校正系数。书中以合肥市安徽省财贸钢铁厂8立方米5号高炉试点为例：鼓风机额定风量为25立方米/分，实测热风温度490℃、热风压力100毫米水银柱、差压11毫米、管子内径250毫米时，不考虑三种修正系数为39.33立方米/分；只考虑插入深度系数为33.04立方米/分；考虑插入深度系数和毕托管系数为32.38立方米/分；再加入温度、压力校正系数K=0.66后，实际风量为21.37标准立方米/分。书中给出完整风量计算公式，并经常数合并得Qn=159.415D²√(hξ)√(Tn/T)(P/Pn)等形式，说明A为毕托管插入深度校正系数，一般取0.84；D为管道内径；h为差压；ξ为毕托管系数；P、T为工作状态下风的绝对压力和绝对温度；Pn、Tn为标准状态下的绝对压力和绝对温度。§4“表的使用说明”提出先由表1查出已知差压换算的风量对应值，再由表2查出相应温度、压力校正系数，两数相乘即得实际风量，并举例说明管道直径250毫米、差压13毫米水柱、压力100毫米水银柱、温度500℃时，表1查得Q=35.91立方米/分，表2查得K=0.655，紫铜管毕托管系数√ξ=0.98，实际风量23.05标准立方米/分。第二章“风量的测量”述及静压力、动压力、全压力三种风压概念，风量以容积单位米³/分表示，重量风量与容积风量关系为G=Qγ，风量与风速关系为Q=VA；毕托管又叫动压管，弯管测全压力，直管测静压力，动压力等于全压力减静压力；由能量不灭定律得Ph=γV²/(2g)，差压计中Ph=h(γh-γ′)，进而给出风速公式V=√[2g/γ·h(γh-γ′)]ξ，并说明管道中心最大速度与平均速度关系为平均速度=0.84最大速度。书中还介绍毕托管校正的仪器设备、计算公式、试验步骤和记录表式，以及风量风压测量仪表的选型、安装部位和使用方法，包括毕托管材料、外径不大于1/10D、内径不小于2毫米，热风温度500℃以下可用青铜、500℃以上用不锈钢，安装直管段前面大于10倍管径、后面大于5倍管径，插入深度为直径的1/2，U型管读数应视线与液柱面同高、读波动平均值等。§4“风量与差压的换算”进一步给出Q=175.17D²√(h/γ)ξ米³/分及标准状态换算公式Qn=175.17D²√(h/γn)ξ√(Tn/T·P/Pn)，并附计算例题。本书面向中小高炉炉长、工长及风量测量人员，将毕托管测风原理、修正系数、查表方法和仪表安装使用结合起来，具有计量测试和冶金生产实用价值。本次仅见前17页，后续内容待补。
