泵和压缩机

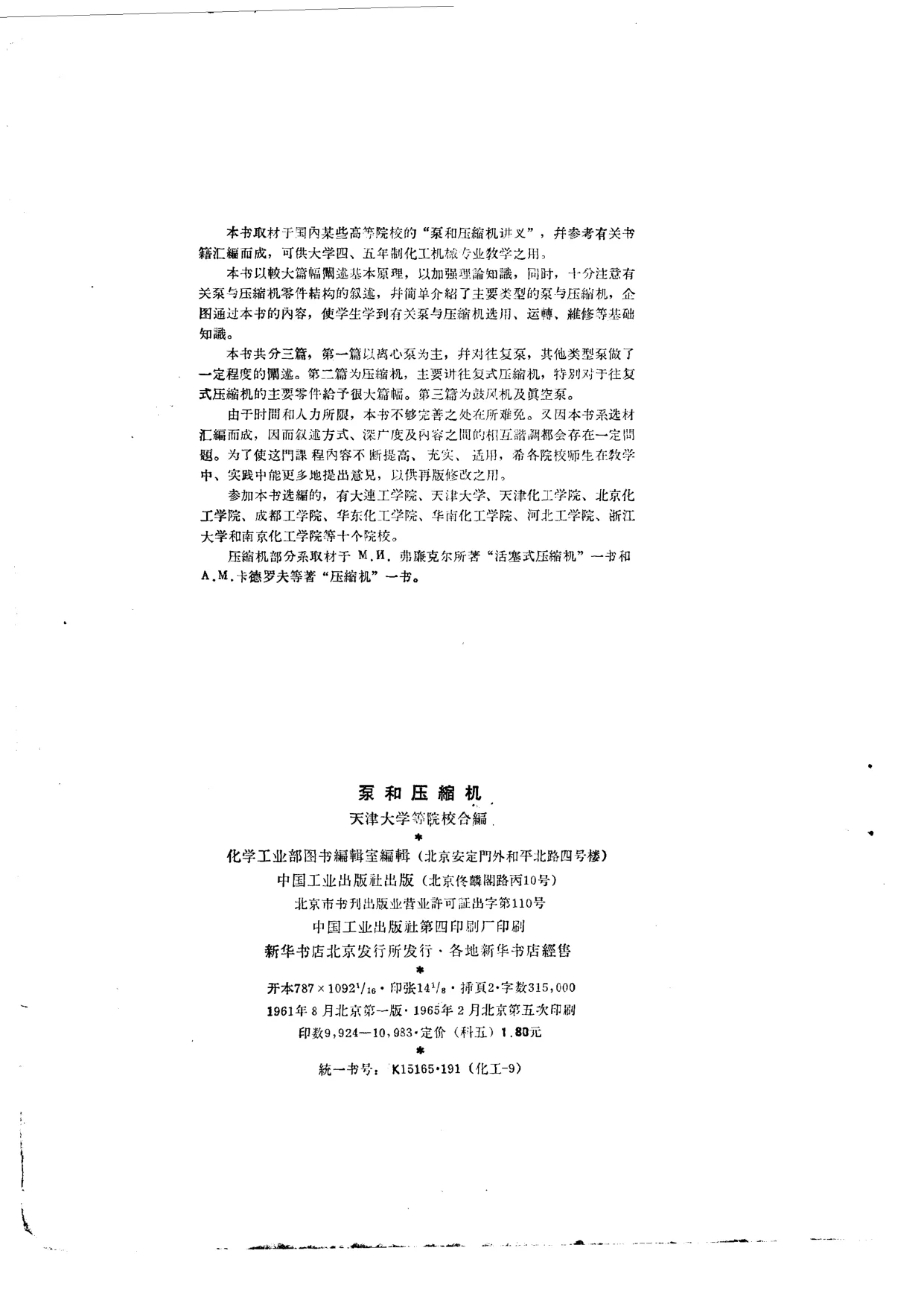

《泵和压缩机》是高等学校交流讲义，由天津大学等院校合编，中国工业出版社1961年8月北京第一版、1965年2月北京第五次印刷。据版权页，本书开本为787×1092毫米1/16，印张14 1/8，插页2，字数315,000，印数9,924—10,983，定价1.80元，统一书号K15165·191（化工-9），化学工业部图书编辑室编辑，中国工业出版社第四印刷厂印刷，新华书店北京发行所发行、各地新华书店经销。内容提要指出，本书取材于国内某些高等院校的“泵和压缩机讲义”，并参考有关书籍汇编而成，可供大学四、五年制化工机械专业教学之用；本书以较大篇幅阐述基本原理，以加强理论知识，同时十分注意有关泵与压缩机零件结构的叙述，并简单介绍了主要类型的泵与压缩机，企图通过本书内容，使学生学到有关泵与压缩机选用、运转、维修等基础知识；全书共分三篇，第一篇以离心泵为主，并对往复泵、其他类型泵做了一定程度的阐述，第二篇为压缩机，主要讲往复式压缩机，特别对往复式压缩机的主要零件给予很大篇幅，第三篇为鼓风机及真空泵；由于时间和人力所限，本书不够完善之处在所难免，又因系选材汇编而成，叙述方式、深广度及内容之间的相互谐调都会存在一定问题，希望各院校师生在教学中、实践中多提意见，以供再版修改之用；参加本书选编的有大连工学院、天津大学、天津化工学院、北京化工学院、成都工学院、华东化工学院、华南化工学院、河北工学院、浙江大学和南京化工学院等十个院校；压缩机部分取材于M.H.弗康克尔所著《活塞式压缩机》和A.M.卡德罗夫等著《压缩机》。

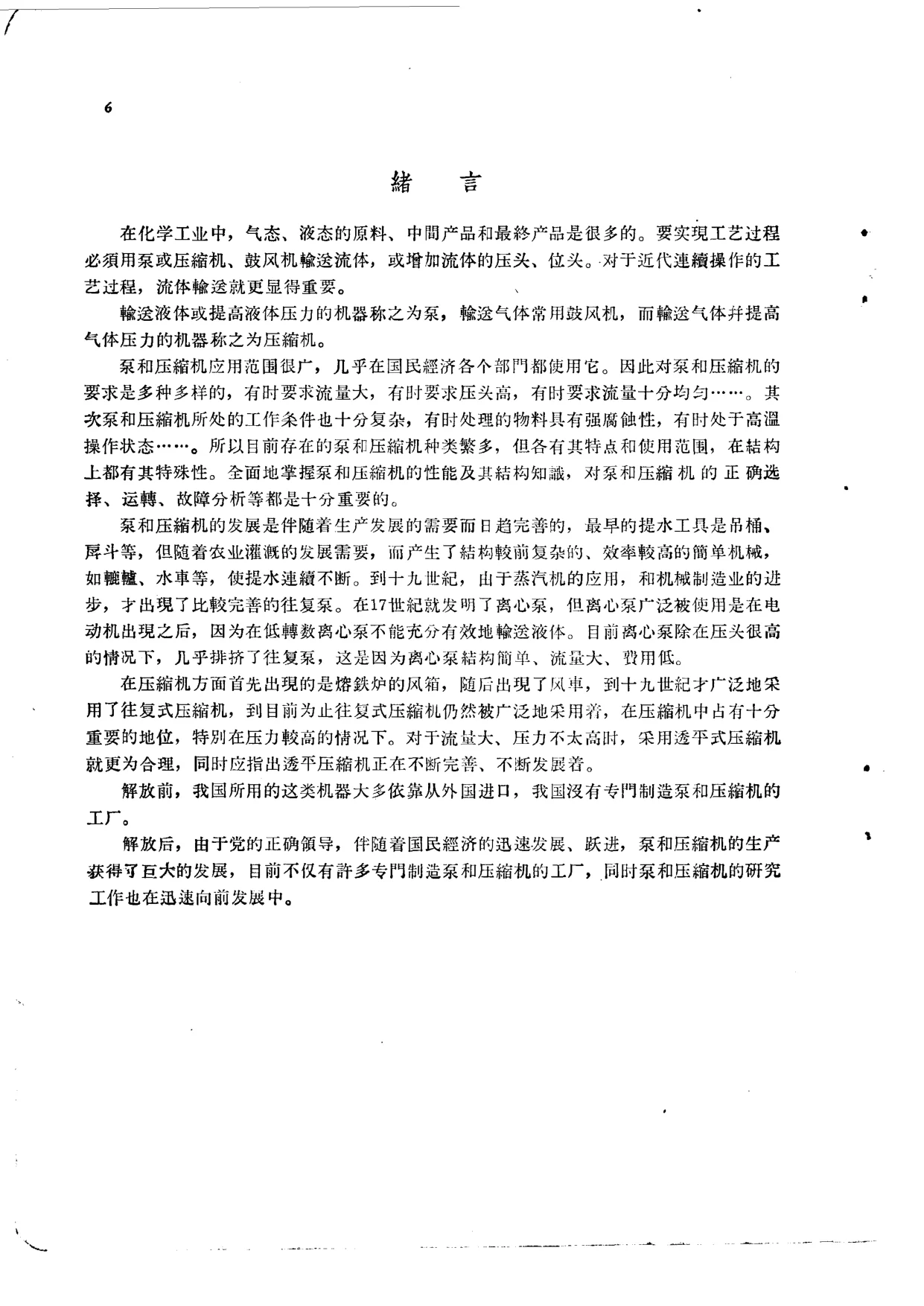

绪言从化学工业中气态、液态原料、中间产品和最终产品很多说起，指出实现工艺过程必须用泵或压缩机、鼓风机输送流体，或增加流体的压头、位头；对于近代连续操作的工艺过程，流体输送更显得重要。绪言定义：输送液体或提高液体压力的机器称为泵，输送气体常用鼓风机，输送气体并提高气体压力的机器称为压缩机。绪言还指出，泵和压缩机应用范围很广，几乎在国民经济各个部门都使用，因此对其要求多种多样，有时要求流量大，有时要求压头高，有时要求流量十分均匀；工作条件也十分复杂，有时处理强腐蚀性物料，有时处于高温操作状态；目前泵和压缩机种类繁多，各有特点和使用范围，结构上都有特殊性，全面掌握其性能及结构知识，对正确选择、运转、故障分析十分重要。绪言回顾发展历史：最早提水工具是吊桶、戽斗等，随着农业灌溉发展需要，产生了辘轳、水车等结构较复杂、效率较高的简单机械；到十九世纪，由于蒸汽机应用和机械制造业进步，才出现比较完善的往复泵；十七世纪发明离心泵，但广泛使用是在电动机出现之后；目前离心泵除在压头很高的情况下，几乎排挤了往复泵，因为离心泵结构简单、流量大、费用低；压缩机方面首先出现的是熔铁炉风箱，随后出现风车，到十九世纪才广泛采用往复式压缩机，目前往复式压缩机仍被广泛采用，在压缩机中占有十分重要地位，特别在压力较高情况下；对于流量大、压力不太高时，采用透平式压缩机更为合理，透平压缩机正在不断完善、不断发展。绪言还指出，解放前我国所用这类机器大多依靠从外国进口，没有专门制造泵和压缩机的工厂；解放后，由于党的正确领导，伴随国民经济迅速发展和跃进，泵和压缩机生产获得巨大发展，目前不仅有许多专门制造泵和压缩机的工厂，研究工作也在迅速向前发展中。

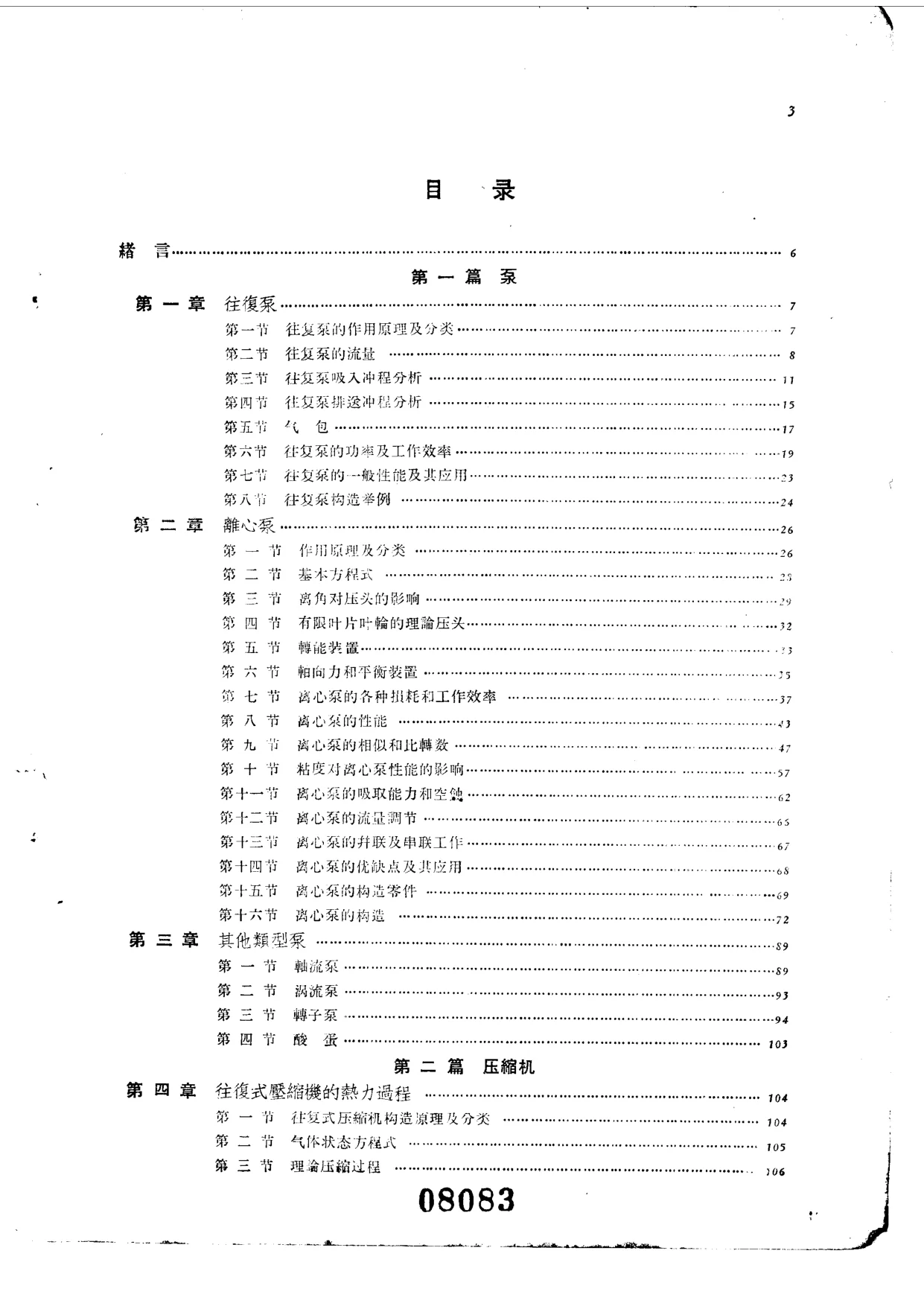

目录显示全书分三篇。第一篇包括第一章往复泵（作用原理及分类、流量、吸入冲程分析、排送冲程分析、气包、功率及工作效率、一般性能及应用、构造举例）、第二章离心泵（作用原理及分类、基本方程式、离角对压头的影响、有限叶片叶轮的理论压头、转能装置、轴向力和平衡装置、各种损耗和工作效率、性能、相似和比转数、粘度对性能的影响、吸取能力和空蚀、流量调节、并联及串联工作、优缺点及应用、构造零件、构造）、第三章其他类型泵（轴流泵、涡流泵、转子泵、酸蛋）。第二篇为压缩机，包括第四章往复式压缩机的热力过程（构造原理及分类、气体状态方程式、理论压缩过程、实际压缩过程、吸入系数、流量、多级压缩和级间冷却、功率及效率、气量调节）、第五章往复式压缩机的零件（气缸、活塞、活塞杆、活塞环、柱塞、填料函、气阀、压缩机润滑系统的构造和计算）。第三篇为鼓风机和真空泵，包括第六章离心式通风机（功用分类及通风压头、性能）、第七章罗茨鼓风机（构造和性能、主要零件、尺寸选择和动力计算）、第八章真空泵（滑板式回转真空泵、水环式真空泵）。附录列有压缩机附图多幅，包括单作用式四级空气压缩机、两级立式压缩机、六级压缩机、五级氮气压缩机、具有级差式活塞的三级压缩机气缸体、焦炉气压缩机、W型二曲拐轴双级三列压缩机、船用200表压压缩机、无十字头两级压缩机、统一式六级压缩机、850表压七级压缩机、四级柴油压缩机、五级空气压缩机、醇化气体用六级压缩机、氮气混合气体增压压缩机、8支压两级压缩机、单级基础上三级压缩机等，以及加热系数与压力比关系、氮气混合气体特性曲线等。前20页正文可见第一章往复泵第一节“作用原理及分类”和第二节“流量”部分，以图1—1往复泵简图说明活塞上行吸入、下行排送的工作过程，并按活塞构造形式分为活塞泵、柱塞泵，按活塞作用面及吸排过程分为单作用泵、双作用泵、差动泵，按传动机构分为直接带动、间接带动；第二节给出单作用泵理论流量Q₀=60nFS、实际流量Q=η₀Q₀=60η₀nFS，列出小泵、中型泵、大泵容积效率范围，双作用泵理论流量Q=60n(2F-f)S，并用流量曲线说明单作用泵流量不均匀、双作用泵较均匀、三作用泵更均匀、四联泵介于其间。本书系统反映二十世纪六十年代中国化工机械专业泵和压缩机教材对往复泵、离心泵、其他类型泵、往复式压缩机、鼓风机和真空泵的原理、结构、计算及选用维修知识的整理，对化工机械教育、泵和压缩机技术史研究具有参考价值。本次仅见前20页，后续内容待补。
