泵和压气机 上册

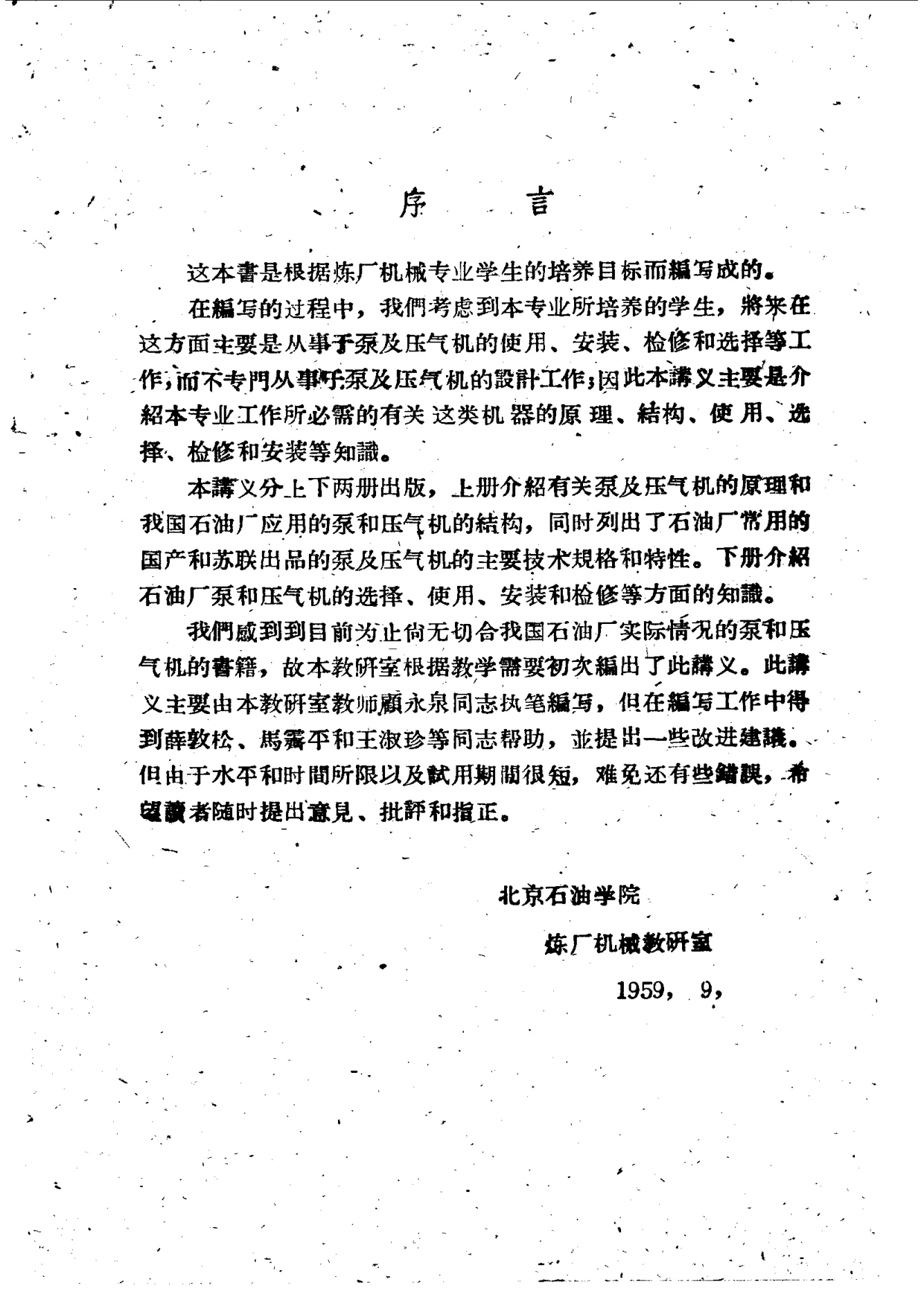

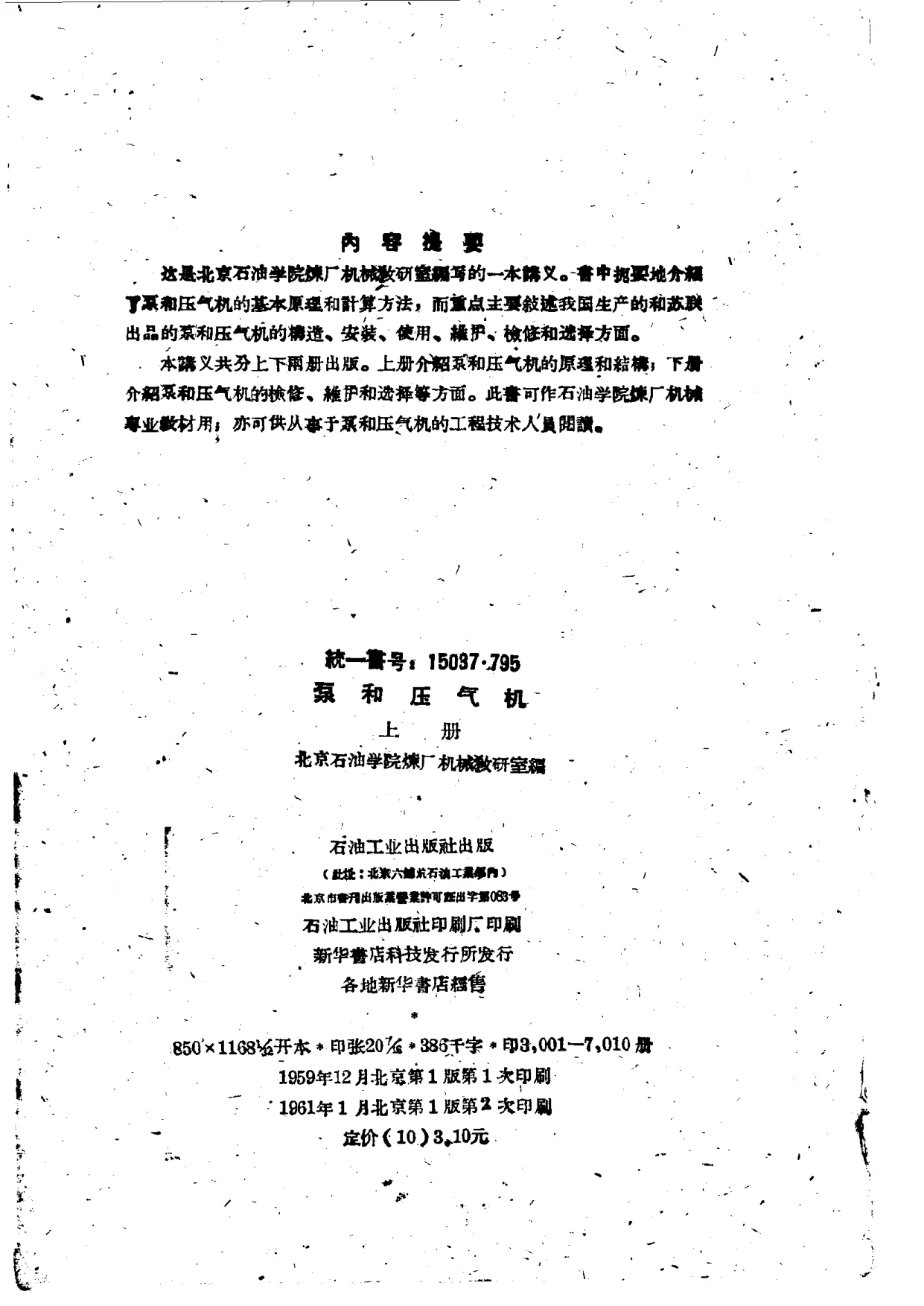

本书为北京石油学院炼厂机械教研室编的《泵和压气机》上册，石油工业出版社1959年12月第1版第1次印刷、1961年1月第1版第2次印刷。内容提要说，这是北京石油学院炼厂机械教研室编写的一本讲义，书中扼要介绍泵和压气机的基本原理和计算方法，重点主要叙述我国生产的和苏联出品的泵和压气机的构造、安装、使用、维护、检修和选择方面；讲义共分上下两册出版，上册介绍泵和压气机的原理和结构，下册介绍泵和压气机的检修、维护和选择等方面；此书可作石油学院炼厂机械专业教材用，亦可供从事泵和压气机的工程技术人员阅读。序言说明，本书根据炼厂机械专业学生培养目标编写，考虑到本专业学生将来主要从事泵及压气机的使用、安装、检修和选择工作，而不专门从事设计工作，因此讲义主要介绍本专业工作所必需的有关这类机器的原理、结构、使用、选择、检修和安装等知识；上册介绍泵及压气机的原理和我国石油厂应用的泵和压气机结构，同时列出石油厂常用的国产和苏联出品泵及压气机的主要技术规格和特性，下册介绍石油厂泵和压气机的选择、使用、安装和检修等知识。序言还说明当时尚无切合我国石油厂实际情况的泵和压气机书籍，故教研室根据教学需要初次编出此讲义；讲义主要由顾永泉执笔，薛敦松、马霁平、王淑珍等协助。

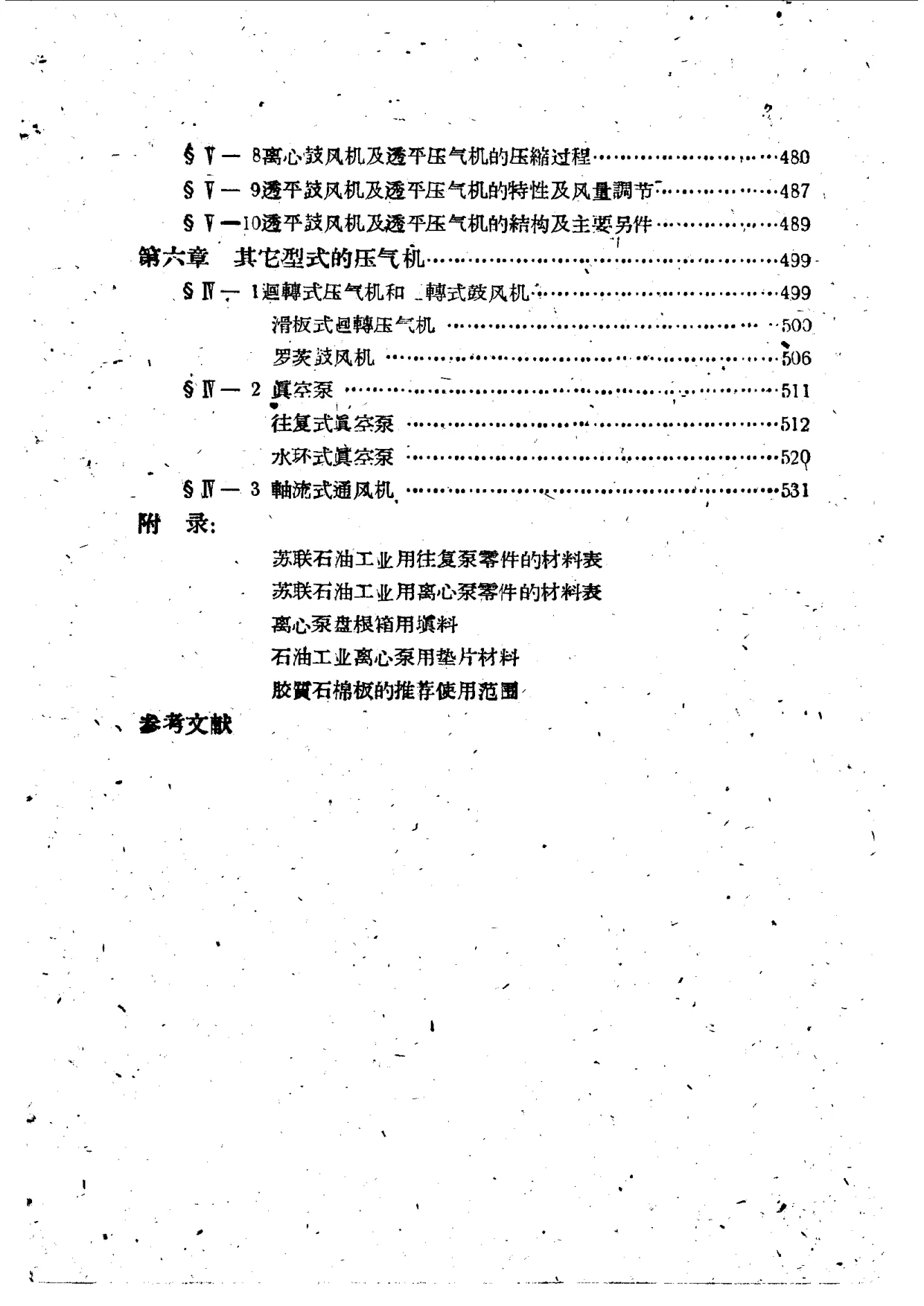

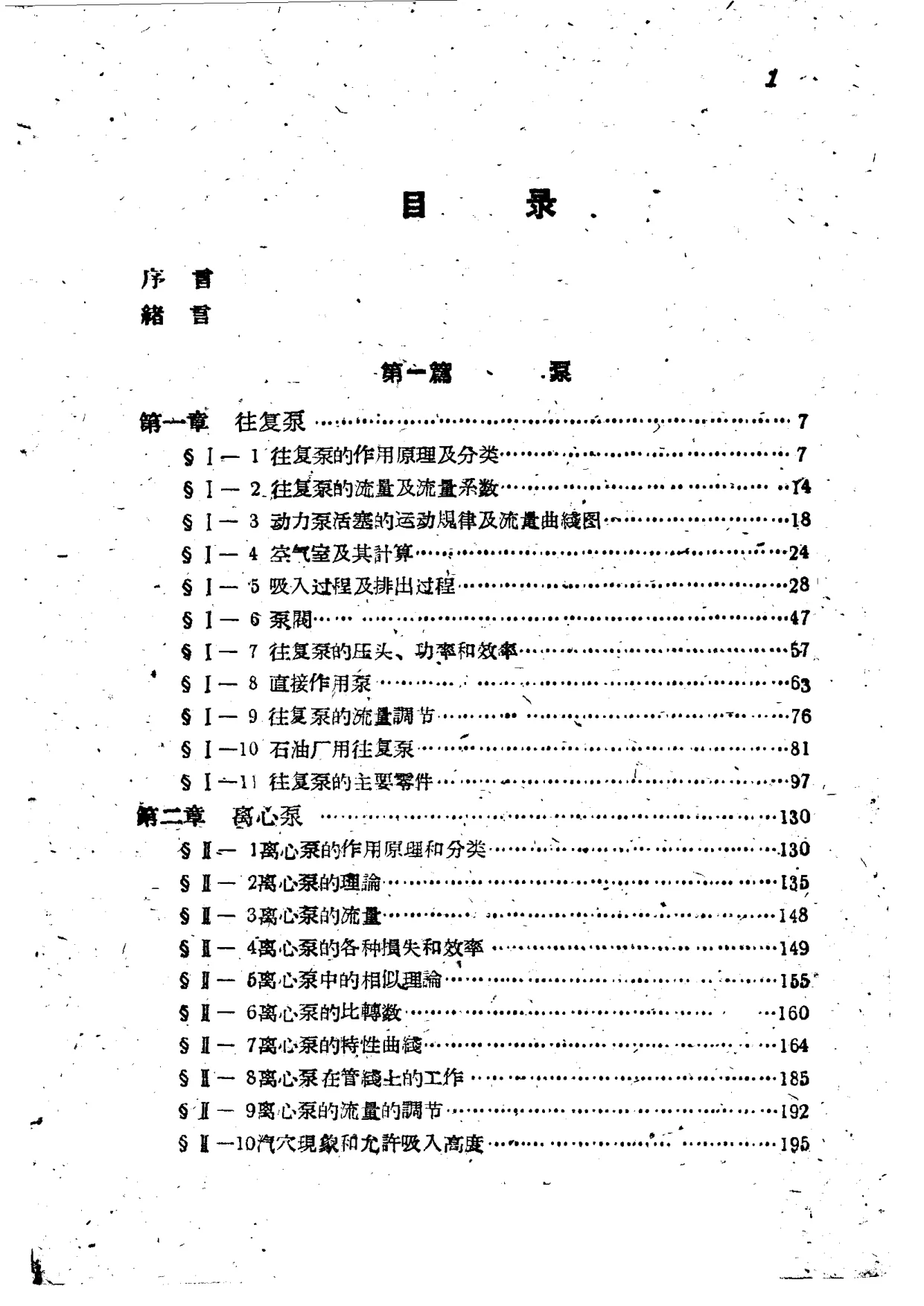

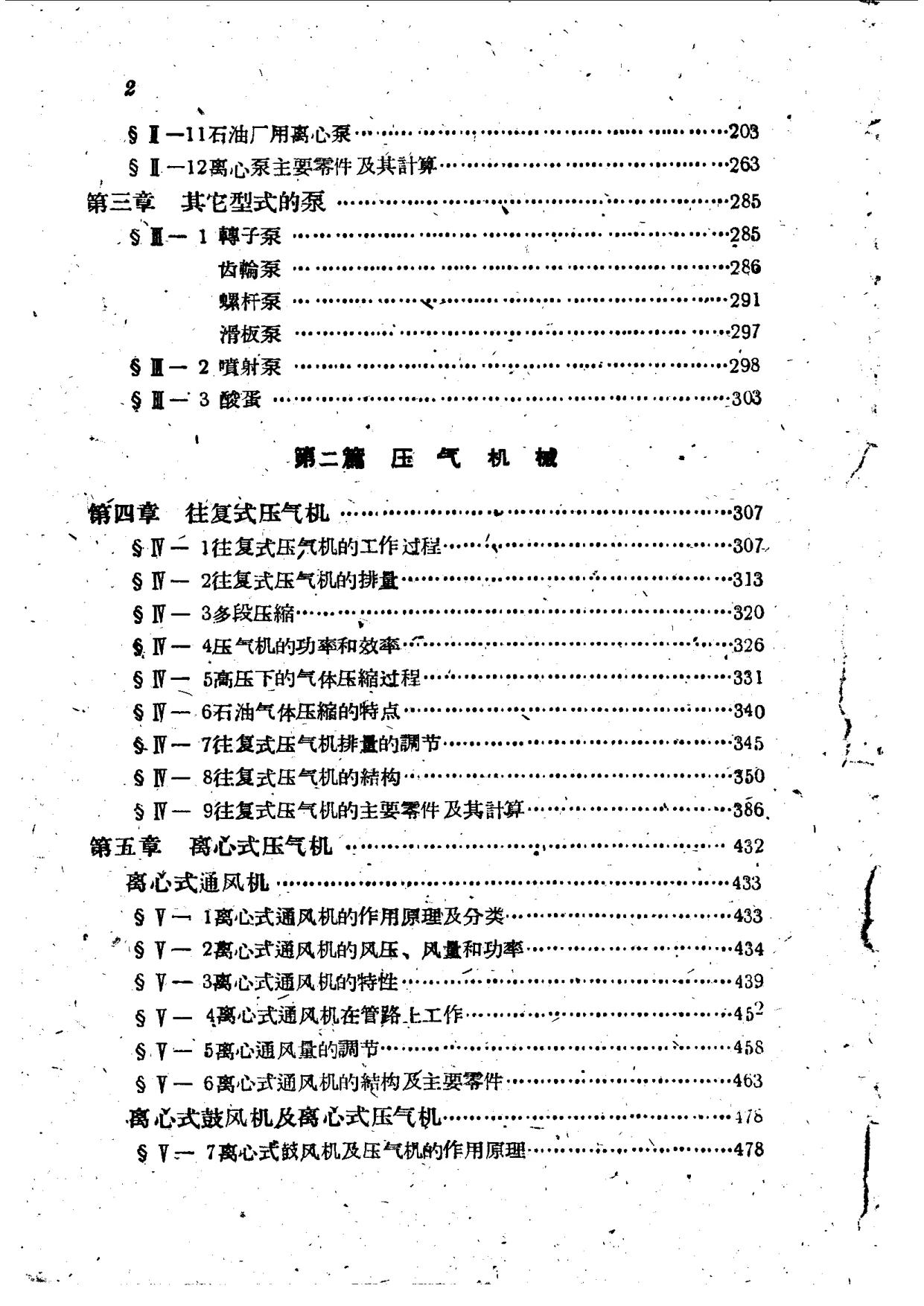

目录列绪言及两篇。第一篇泵，含第一章往复泵（作用原理及分类、流量及流量系数、动力泵活塞运动规律及流量曲线图、空气室及其计算、吸入过程及排出过程、泵阀、压头功率和效率、直接作用泵、流量调节、石油厂用往复泵、主要零件）、第二章离心泵（作用原理和分类、理论、流量、各种损失和效率、相似理论、比转数、特性曲线、在管线上工作、流量调节、汽穴现象和允许吸入高度、石油厂用离心泵、主要零件及其计算）、第三章其他型式的泵（转子泵、齿轮泵、螺杆泵、滑板泵、喷射泵、酸蛋）。第二篇压气机械，含第四章往复式压气机（工作过程、排量、多段压缩、功率和效率、高压下气体压缩过程、石油气体压缩特点、排量调节、结构、主要零件及其计算）、第五章离心式压气机（离心式通风机的作用原理及分类、风压风量和功率、特性、在管路上工作、风量调节、结构及主要零件；离心式鼓风机及离心式压气机的作用原理、压缩过程、特性及风量调节、结构及主要零件）、第六章其他型式压气机（回转式压气机和回转式鼓风机、滑板式回转压气机、罗茨鼓风机、真空泵、往复式真空泵、水环式真空泵、轴流式通风机）。附录列苏联石油工业用往复泵零件材料表、苏联石油工业用离心泵零件材料表、离心泵盘根箱用填料、石油工业离心泵用垫片材料、胶质石棉板推荐使用范围。

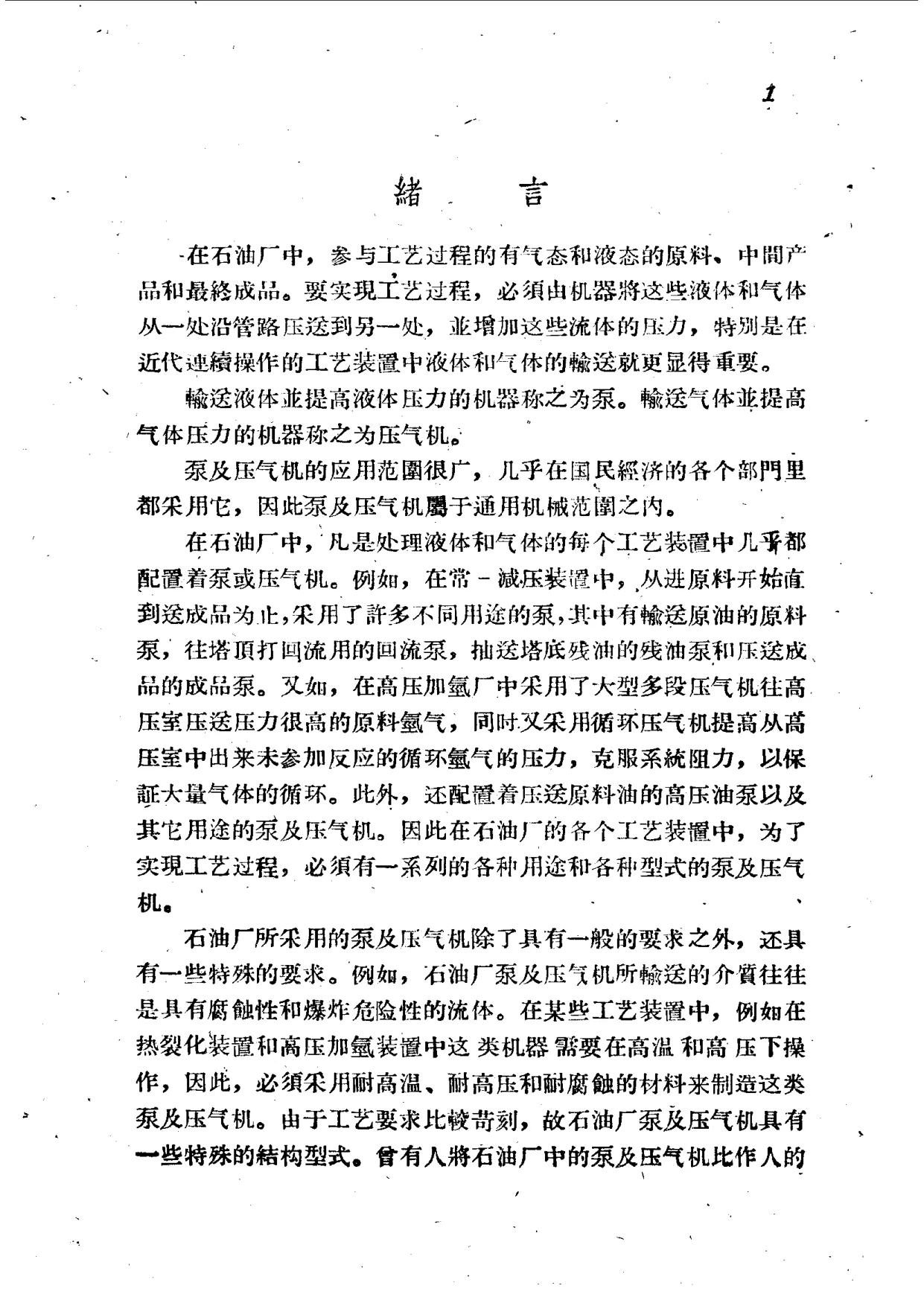

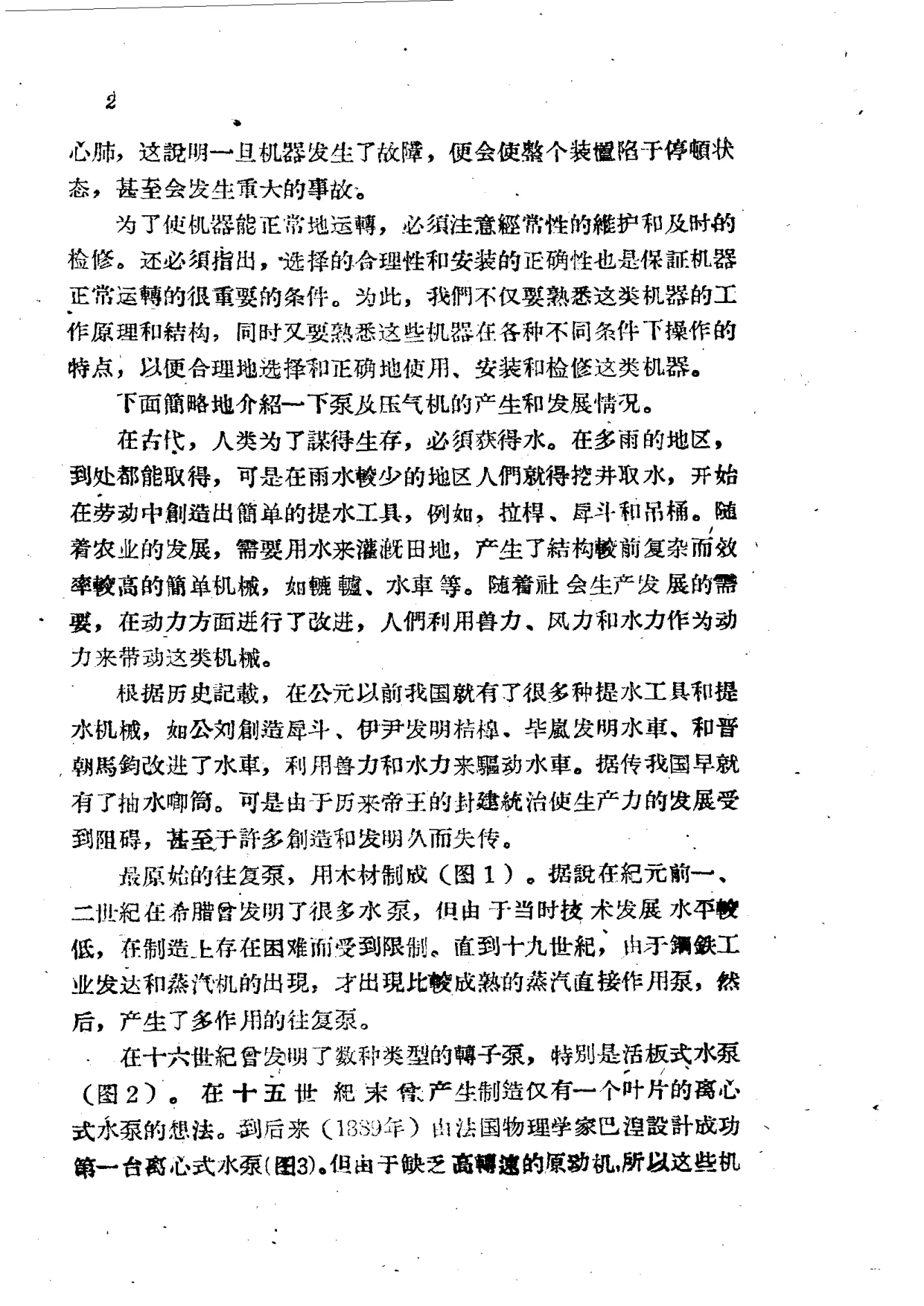

绪言说明，在石油厂中参与工艺过程的有气态和液态原料、中间产品和最终成品，要实现工艺过程必须由机器将液体和气体从一处沿管路压送到另一处并增加压力，特别是在近代连续操作工艺装置中液体和气体输送更显重要；输送液体并提高液体压力的机器称泵，输送气体并提高气体压力的机器称压气机；泵及压气机应用范围很广，几乎国民经济各部门都采用，属于通用机械范围；在石油厂中凡处理液体和气体的每个工艺装置几乎都配置泵或压气机，如常减压装置中从进原料到送成品采用原料泵、回流泵、残油泵、成品泵等，高压加氢厂中采用大型多段压气机压送原料氢气、循环压气机提高循环氢气压力，还配置高压油泵等；石油厂泵及压气机除一般要求外还有特殊要求，所输送介质往往具有腐蚀性和爆炸危险性，某些装置中需在高温高压下操作，必须采用耐高温、耐高压和耐腐蚀材料制造，故具有特殊结构型式；有人将石油厂泵及压气机比作人的心肺，一旦发生故障会使整个装置陷于停顿甚至发生重大事故；为使机器正常运转必须注意经常性维护和及时检修，选择的合理性和安装的正确性也是保证机器正常运转的重要条件，因此不仅要熟悉工作原理和结构，还要熟悉各种不同条件下操作特点，以便合理选择、正确使用、安装和检修。绪言还简述泵及压气机产生和发展：古代为取水创造简单提水工具如拉杆、戽斗、吊桶，随农业发展需要灌溉产生辘轳、水车等，利用兽力、风力和水力作动力；据历史记载公元前以后我国就有很多种提水工具和机械，如公刘创造戽斗、伊尹发明桔槔、毕岚发明水车、晋朝马钧改进水车利用畜力和水力驱动，相传我国早就有抽水唧筒；最原始往复泵用木材制成，纪元前一二世纪希腊曾发明很多水泵，因技术发展水平低制造困难受限，直到十九世纪钢铁工业发达和蒸汽机出现才出现较成熟蒸汽直接作用泵，然后产生多作用往复泵；十六世纪发明数种转子泵特别是活板式水泵，十五世纪末产生制造仅一个叶片离心式水泵想法，1889年法国物理学家巴涅设计成功第一台离心式水泵，因缺乏高转速原动机未得发展，十八、十九世纪主要是往复式水泵发展；十九世纪末往复式水泵给水量太小不能满足需要，同时出现高转速原动机（电动机和汽轮机）为离心泵发展提供条件，二十世纪离心泵日益广泛应用，目前除压力较高和流量较小场合应用往复泵外，绝大多数情况采用离心泵；压气机方面首先出现熔铁炉用风箱，随后出现风车，十九世纪广泛采用往复式压气机，只有在解决热力学、空气动力学、材料力学和机器制造一系列问题后才制造出结构较合理的透平式压气机；伟大科学家欧拉在水力学和水力机械方面作出重大贡献，俄罗斯学者儒考夫斯基建立流体机械理论，库考列夫斯基首先在离心泵设计上应用相似理论；解放前我国所用这类机器大都依靠外国进口，本国泵及压气机制造业发展很慢甚至没有专门制造工厂；解放后在共产党领导和苏联援助下出现许多专门制造泵及压气机的工厂，如沈阳空气压缩机厂、沈阳水泵厂、沈阳扇风机厂、大连冷冻机厂、国营重庆空气压缩机厂、杭州冷冻机器厂以及各地方泵及压气机制造工厂，产品质量不断提高，某些产品已赶上并超过国外水平，还有些产品输出国外；目前泵及压气机方面已有科学研究机关，随着社会主义建设发展必然得到更大发展。

第一篇泵说明泵是一种水力机械，通过给予液体一定能量（主要是产生余压）沿管路输送液体，输送时依靠从原动机得到能量作功，除克服阻力损失外将大部分能量传给液体使液体具有一定压力。泵种类繁多，基本归纳三大类：容积泵（依靠工作室容积间歇改变输送液体，如往复泵和转子泵）、叶片泵（依靠工作叶轮旋转运动输送液体，如离心泵和轴流泵）、喷射泵（依靠工作液体能量输送液体，如喷射泵和扬水器）。泵应用非常广泛，列举动力工程、给水排水工程、水利工程、建筑工程、灌溉工程、采矿工程、航空工程、石油工业、化学工业、机械制造业等部门用途。泵主要操作指标为流量、压头（扬程）、功率、效率。第一章往复泵说明往复泵属容积泵，容积泵与叶片泵比较具有吸入管和排出管总是隔绝开、流量只与几何尺寸和转数有关而与压头无关、压头可无限大只决定于排水管路需要和泵本身强度传动装置动力及泵体严密性、分批吸入和排出液体决定流量不均匀等特点；往复泵有两个基本组成部分：直接输送液体的液缸（水力）部分和从原动机将能量传给液缸部分的传动部分；书中以图I-1说明往复泵液缸部分简图及工作过程，说明死点、冲程、双冲程等概念；往复泵按工作方式分单作用泵、双作用泵、三作用泵、四作用泵及差动泵等，列各型活塞排容公式；按活塞形状分活塞泵和柱塞泵；按传动装置分动力泵、直接作用泵、手动泵；按泵缸位置分立式和卧式；按泵缸数目分单缸、双缸、三缸；按产生压力分低压、中压、高压；按曲柄轴转数分低速、正常、高速、超高速；按用途分原料泵、回流泵、备用泵、试压泵等；按输送介质分原油泵、汽油泵、酸泵、碱泵、水泵、洗涤油泵、液化气泵等；按操作温度分热油泵、冷油泵等；并列往复泵主要优点和缺点。本次仅见前20页，后续内容待补。
