压力表

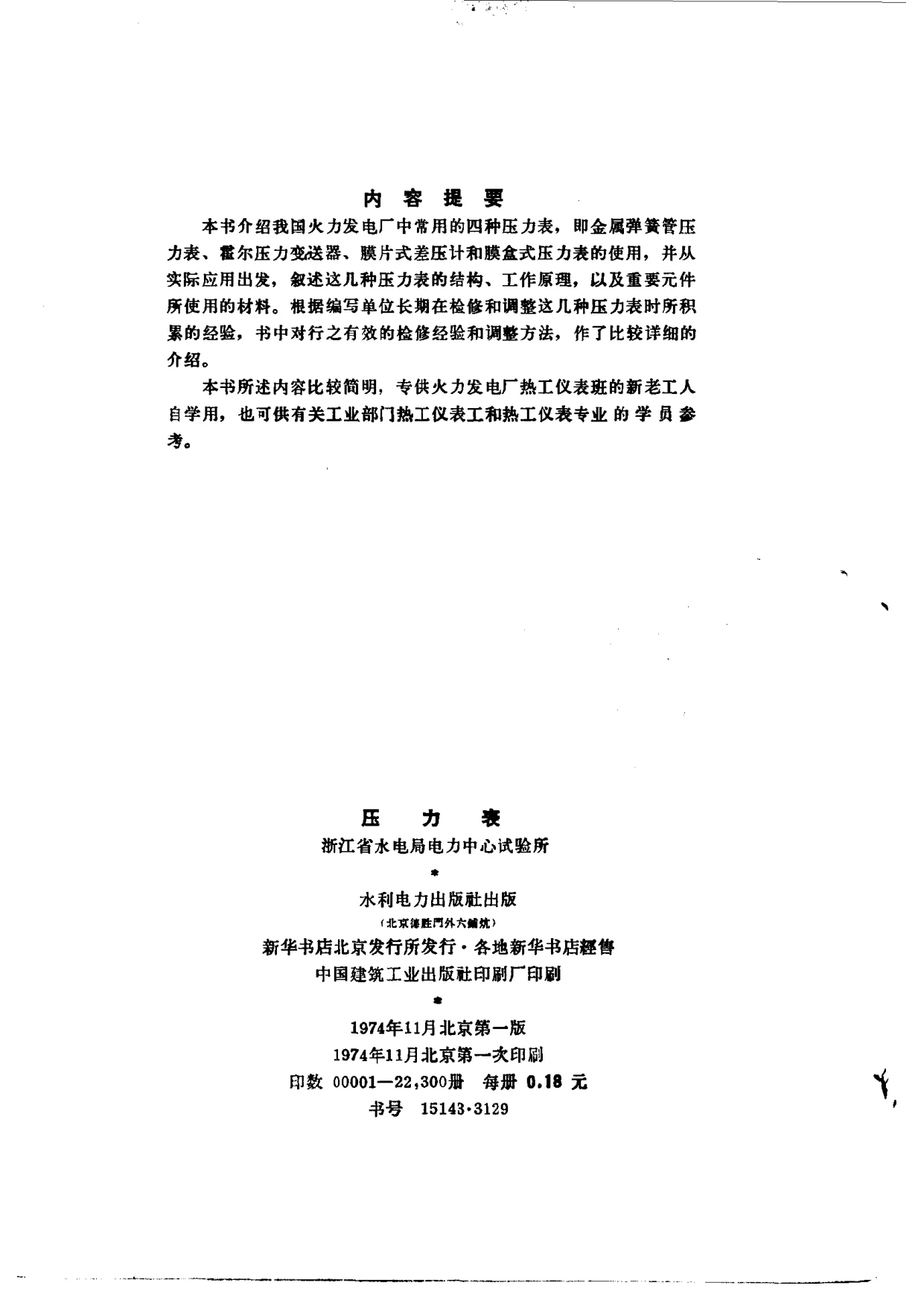

《压力表》由浙江省水电局电力中心试验所编著，水利电力出版社1974年11月在北京出版第1版第1次印刷，印数00001—22,300册，每册0.18元，书号15143·3129。卷首内容提要说明，本书介绍我国火力发电厂中常用的四种压力表，即金属弹簧管压力表、霍尔压力变送器、膜片式差压计和膜盒式压力表的使用，并从实际应用出发，叙述这几种压力表的结构、工作原理以及重要元件所使用的材料；根据编写单位长期在检修和调整这几种压力表时所积累的经验，书中对行之有效的检修经验和调整方法作了比较详细的介绍；本书内容比较简明，专供火力发电厂热工仪表班的新老工人自学用，也可供有关工业部门热工仪表工和热工仪表专业的学员参考。

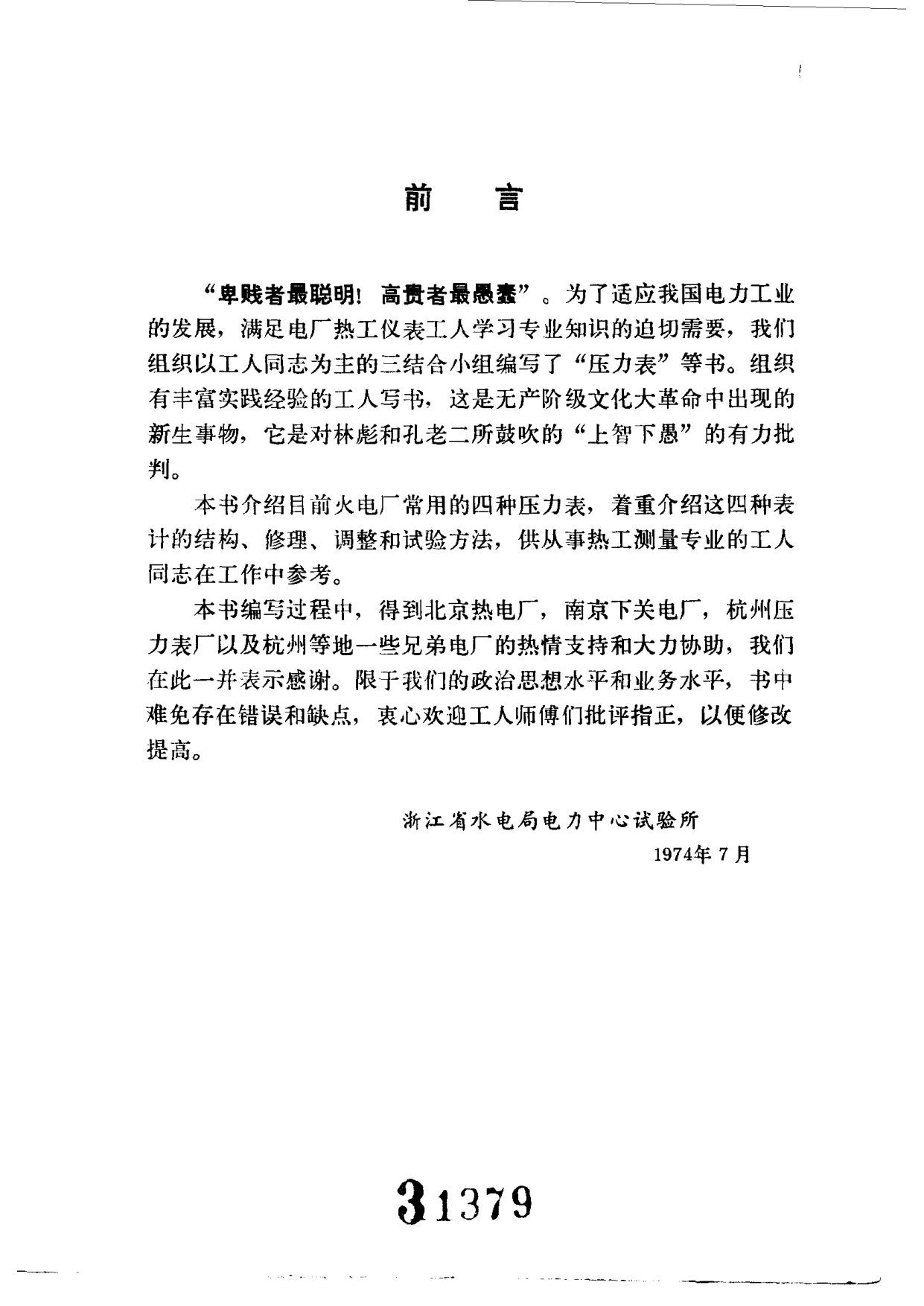

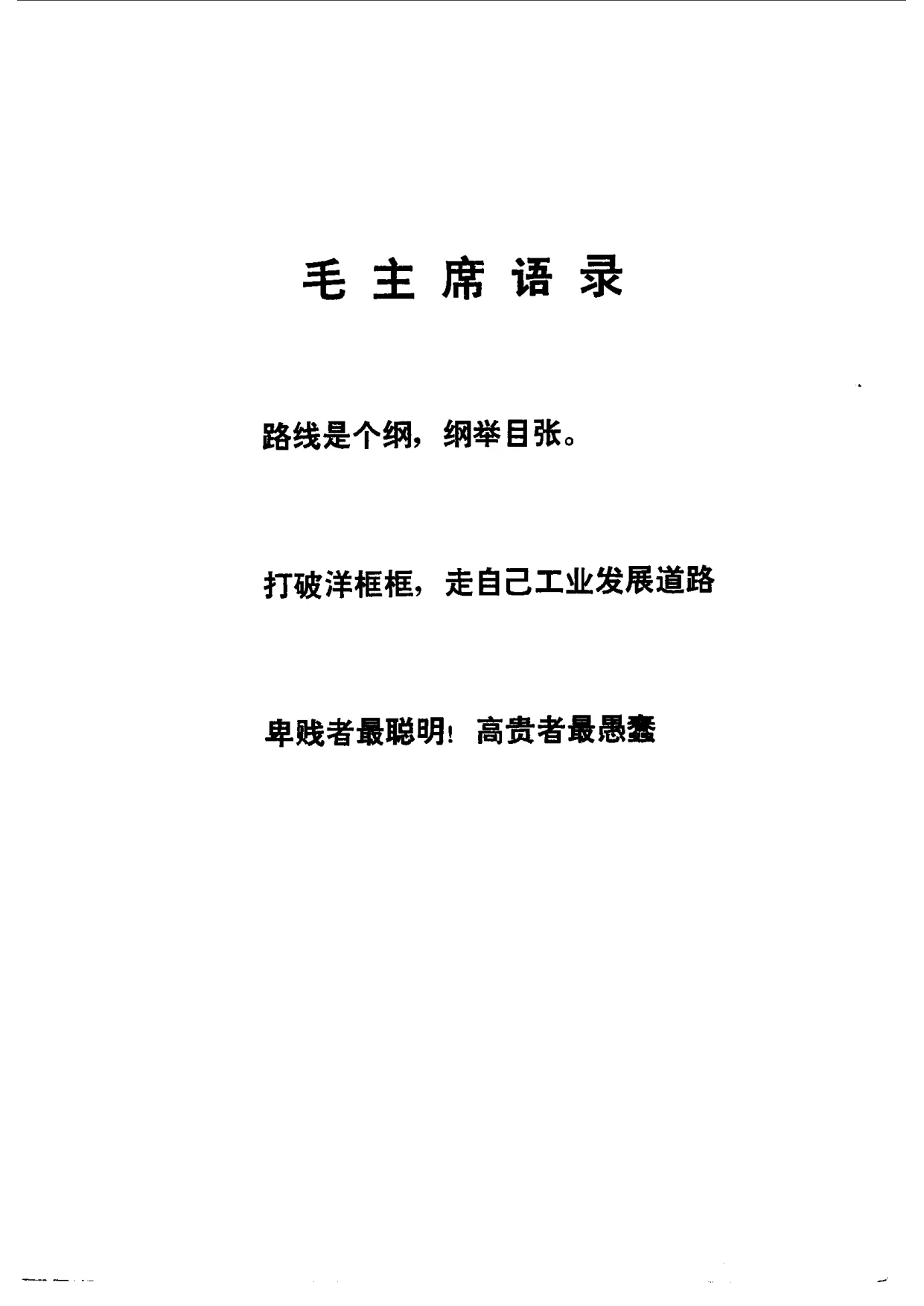

卷首《前言》说明，为适应我国电力工业的发展，满足电厂热工仪表工人学习专业知识的迫切需要，组织以工人同志为主的三结合小组编写了“压力表”等书；组织有丰富实践经验的工人写书，是无产阶级文化大革命中出现的新生事物，是对林彪和孔老二所鼓吹的“上智下愚”的有力批判。前言指出，本书介绍目前火电厂常用的四种压力表，着重介绍这四种表计的结构、修理、调整和试验方法，供从事热工测量专业的工人同志在工作中参考；编写过程中得到北京热电厂、南京下关电厂、杭州压力表厂以及杭州等地一些兄弟电厂的热情支持和大力协助，前言署浙江省水电局电力中心试验所，1974年7月。卷首另页刊有“毛主席语录”：“路线是个纲，纲举目张。”“打破洋框框，走自己工业发展道路”“卑贱者最聪明！高贵者最愚蠢”，体现了当时的政治话语环境。

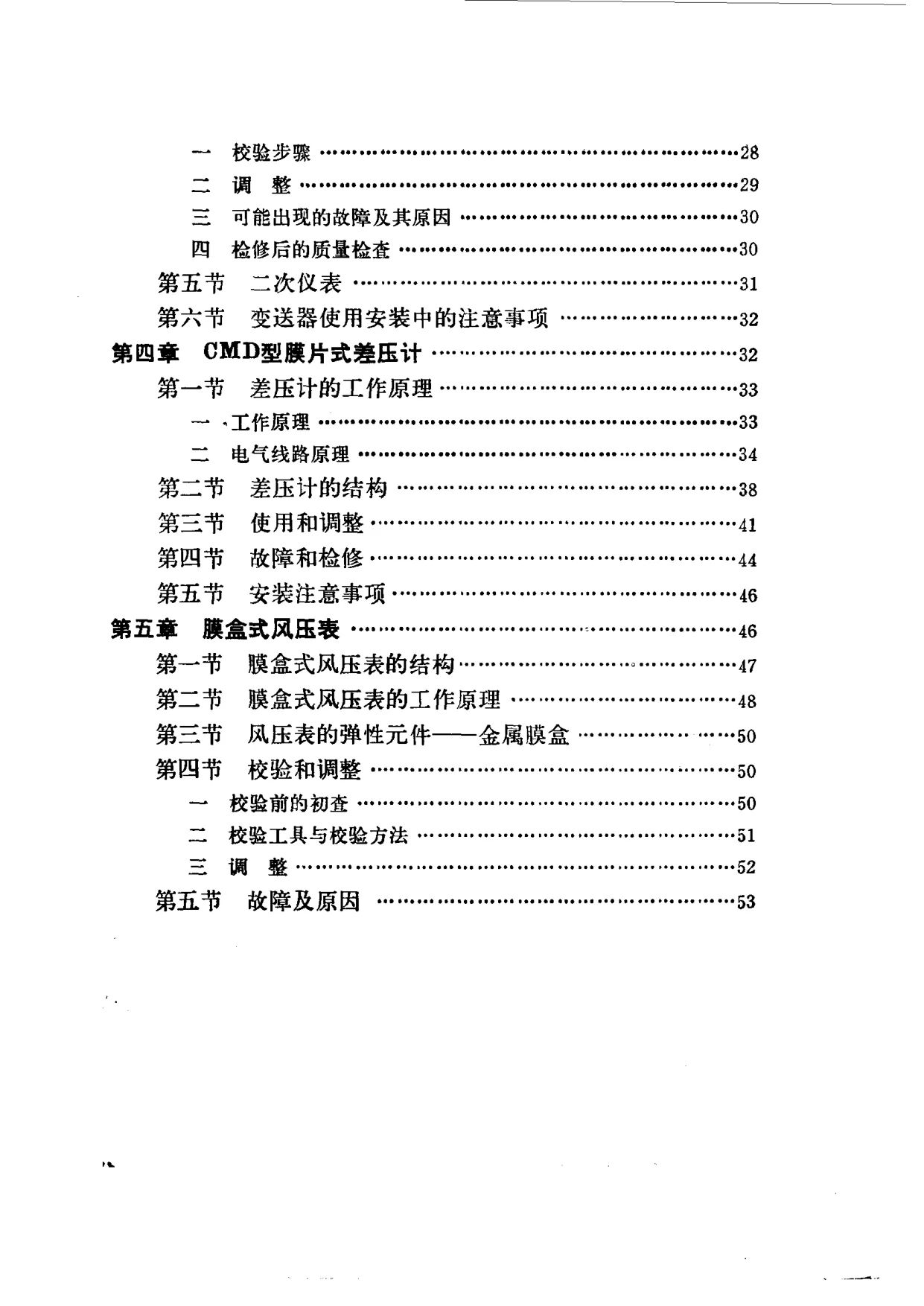

目录显示全书共五章：第一章概述；第二章金属弹簧管压力表，包括金属弹性压力表的基本概念、弹簧管压力表的构造与工作原理、校验及故障处理、使用安装中的注意事项；第三章霍尔压力变送器，包括霍尔效应、霍尔元件及其应用、HYD-2型压力变送器的作用原理及结构、校验与调整、二次仪表、使用安装中的注意事项；第四章CMD型膜片式差压计，包括差压计的工作原理、结构、使用和调整、故障和检修、安装注意事项；第五章膜盒式风压表，包括结构、工作原理、弹性元件金属膜盒、校验和调整、故障及原因。

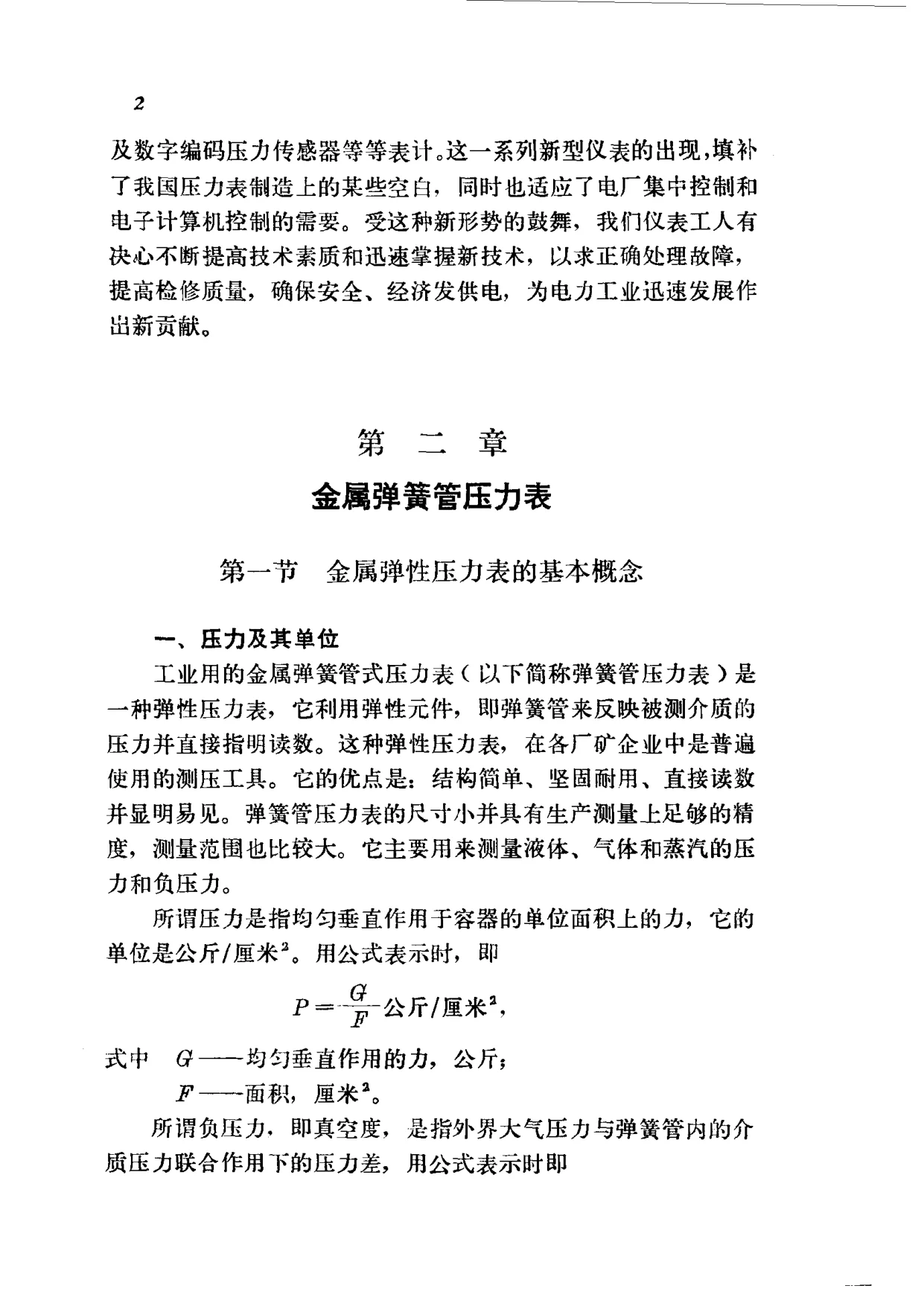

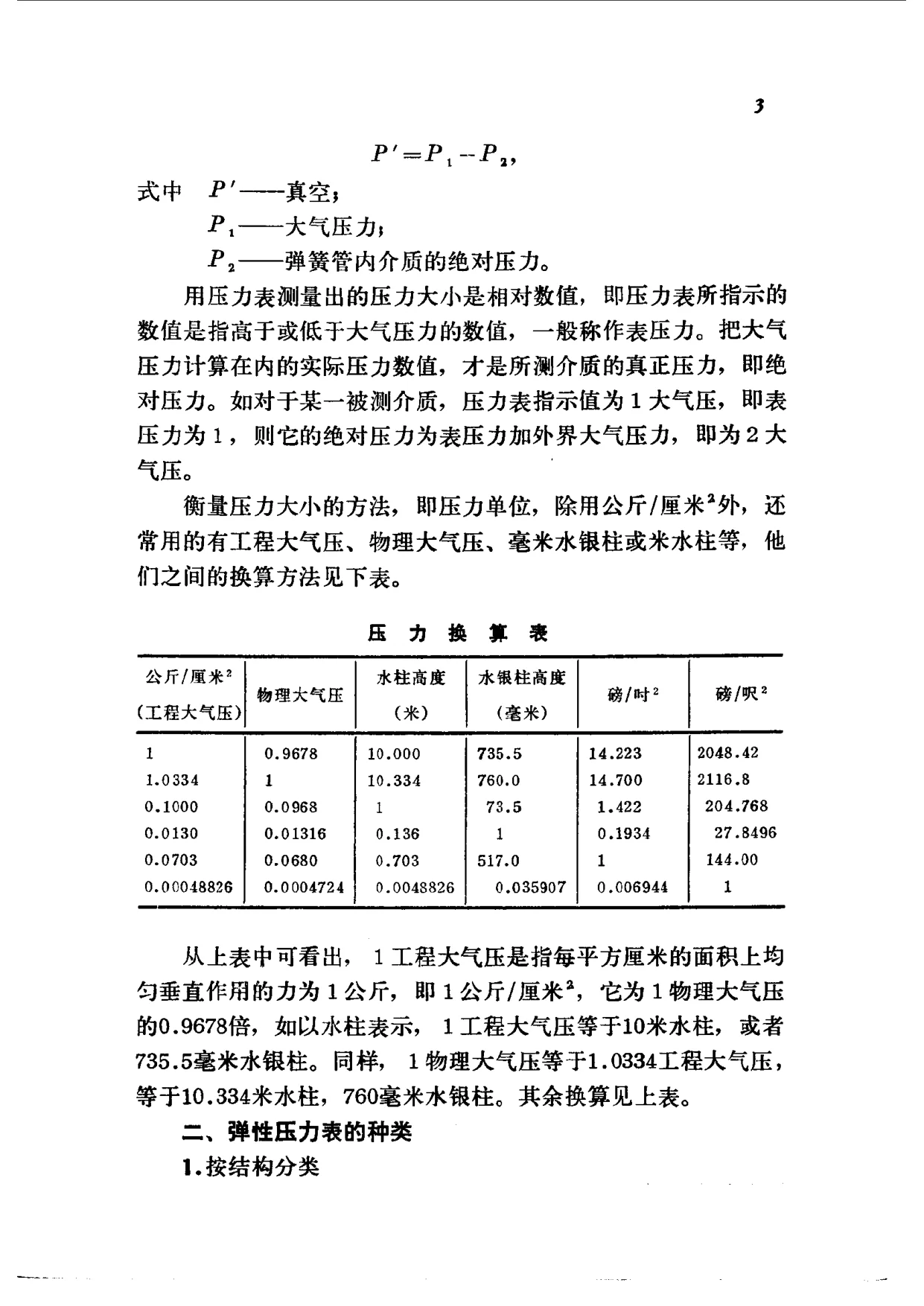

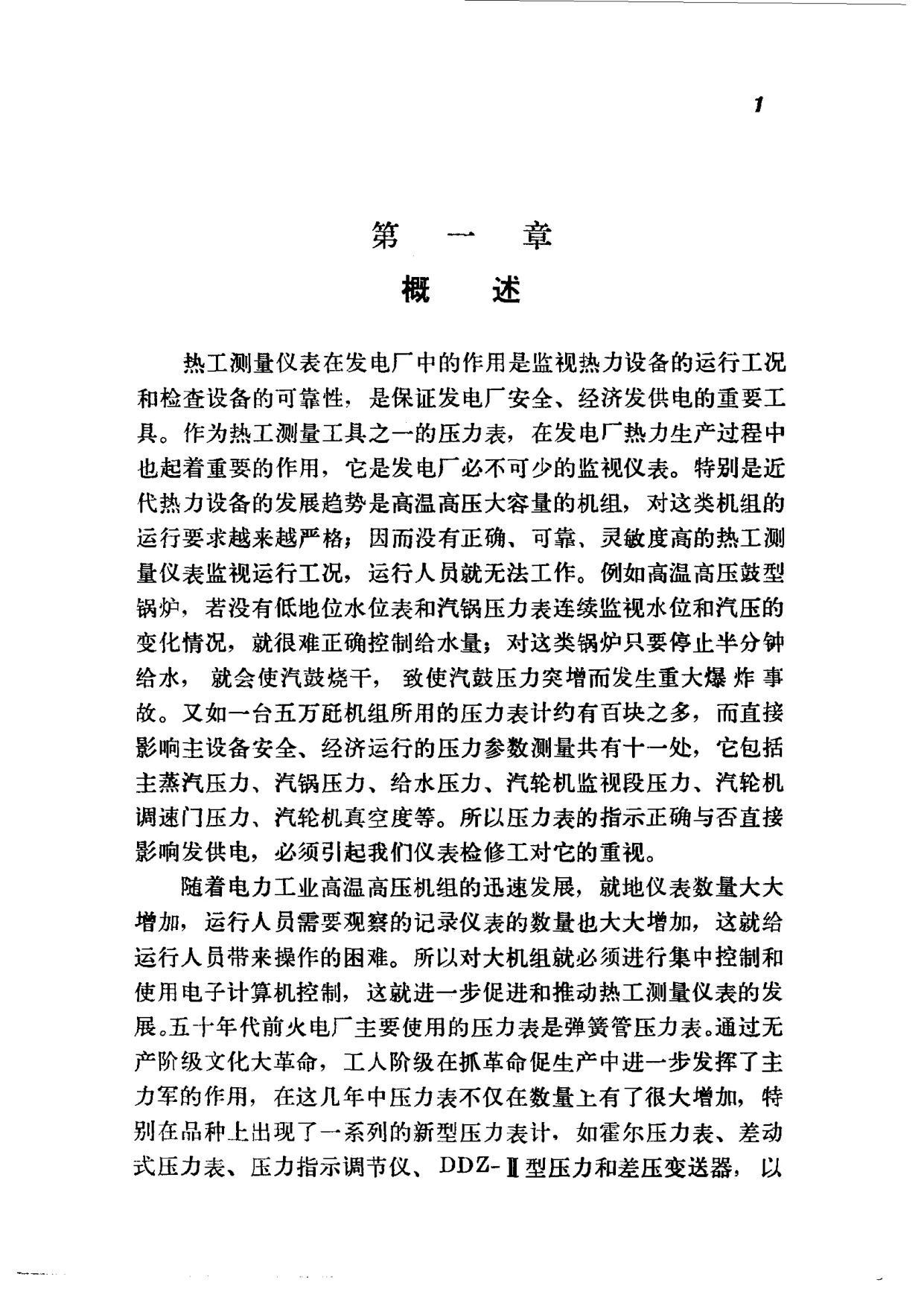

OCR前20页可见第一章概述和第二章金属弹簧管压力表的大部分正文。第一章概述指出，热工测量仪表在发电厂中的作用是监视热力设备运行工况和检查设备可靠性，是保证发电厂安全、经济发电的重要工具；压力表是发电厂必不可少的监视仪表；近代热力设备发展趋势是高温高压大容量机组，对运行要求越来越严格，没有正确、可靠、灵敏度高的热工测量仪表监视运行工况，运行人员就无法工作；例如高温高压鼓型锅炉若没有低地位水位表和汽锅压力表连续监视水位和汽压变化，就很难正确控制给水量，只要停止半分钟给水就会使汽鼓烧干，致使汽鼓压力突增而发生重大爆炸事故；一台五万瓩机组所用压力表计约有百块之多，直接影响主设备安全、经济运行的压力参数测量共有十一处，包括主蒸汽压力、汽锅压力、给水压力、汽轮机监视段压力、汽轮机调速门压力、汽轮机真空度等。概述还指出，五十年代前火电厂主要使用弹簧管压力表，通过无产阶级文化大革命，工人阶级在抓革命促生产中进一步发挥主力军作用，这几年压力表不仅在数量上有了很大增加，特别在品种上出现了一系列新型压力表计，如霍尔压力表、差动式压力表、压力指示调节仪、DDZ-Ⅱ型压力和差压变送器以及数字编码压力传感器等，填补了我国压力表制造上的某些空白，适应了电厂集中控制和电子计算机控制的需要。第二章第一节讨论压力及其单位，定义压力为均匀垂直作用于容器单位面积上的力，单位为公斤/厘米2，并给出压力公式、负压力即真空度公式、表压力与绝对压力的关系，列有压力换算表，说明工程大气压、物理大气压、水柱高度、水银柱高度、磅/时2、磅/呎2之间的换算；还按结构、使用、压力范围对弹性压力表分类，述及负压、微压、低压、高压、超高压的范围。第二节讨论弹簧管压力表的构造与工作原理，说明弹簧管压力表基于弯成圆弧形的弹簧管（波登管）在被测介质压力作用下产生弹性变形，使密封自由端发生向外扩张或收缩位移，通过传动机构放大，再通过扇形齿轮及中心轴上的指针在刻度盘上指示压力大小；列有弹簧管压力表结构图，注明表壳、弹簧管、指针、度盘、护塞、传动机构、连杆、接头等部件；还讨论传动方式、敏感元件弹簧管、传动机构主要部件及其作用，包括指针、表面、挡针、中心齿轮、扇形齿轮、游丝、连杆、调节螺丝等，并附多幅部件图。第三节讨论弹簧管压力表的校验及故障处理，列有故障、故障原因、检修方法表，涉及压力表没有指示或只有微小指示、有压力指示但指针局部跳动或轻敲跳动、指示误差不一致、指针不回零或不能指示到满刻度等故障；还讨论校验和调整，包括标准表比较法、砝码校验法、校验步骤、专用小工具、误差计算及来源等。整体可见本书以火电厂常用压力表为对象，突出结构、工作原理、检修调整和试验方法，是一本面向热工仪表工人的实用技术读物。本次仅见前20页，后续内容待补。
