机修手册（试用本） 蜗杆传动

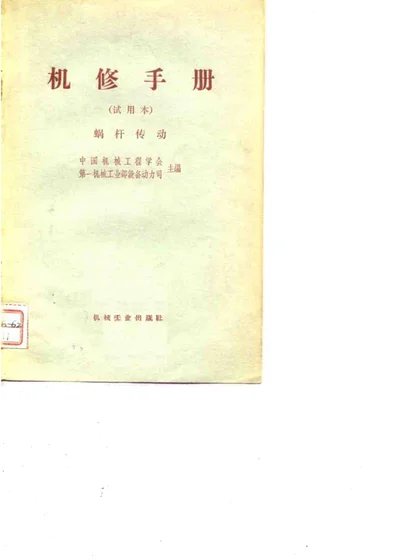

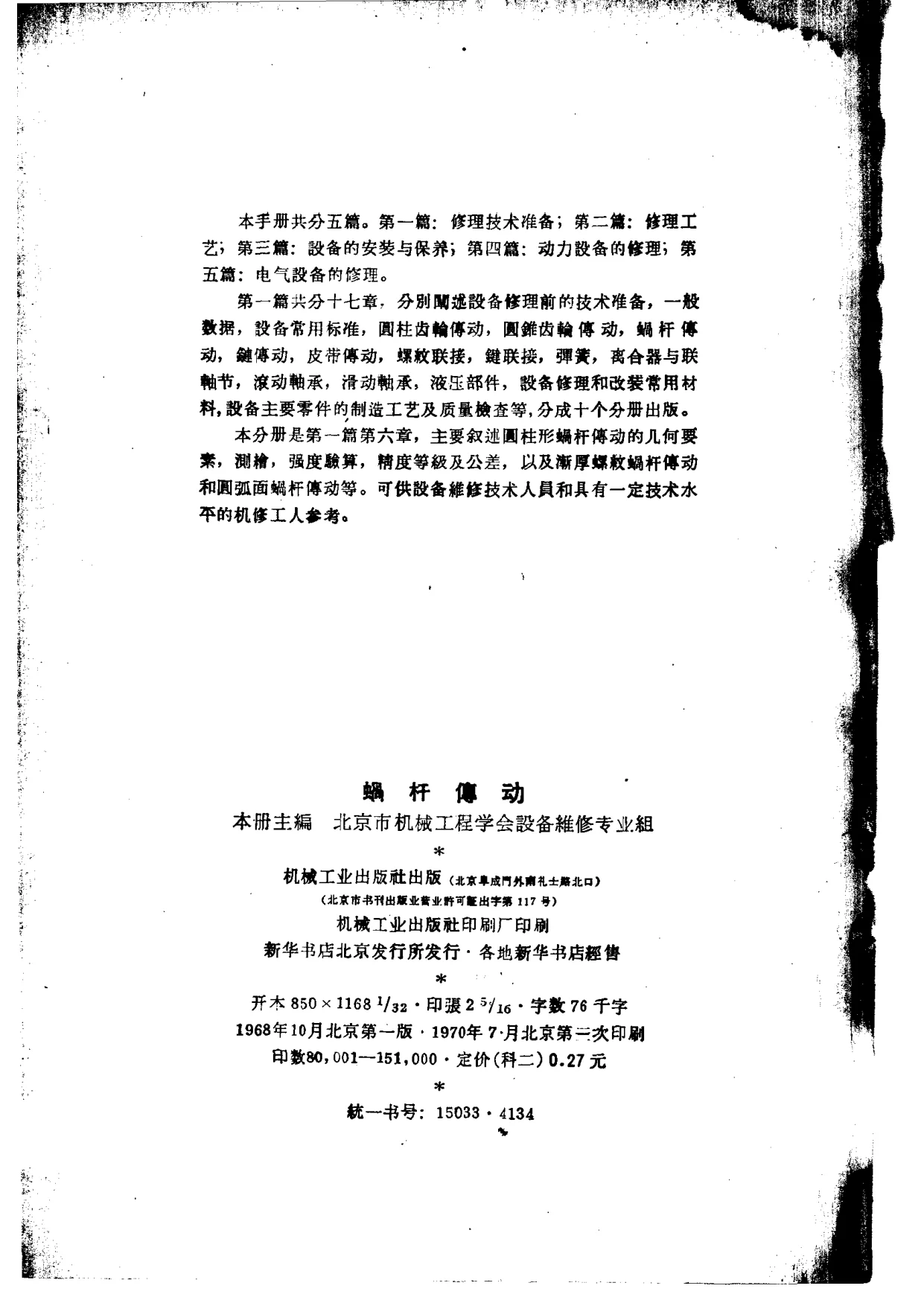

本书为《机修手册（试用本）》之“蜗杆传动”分册，由中国机械工程学会、第一机械工业部设备动力司主编，本册主编为北京市机械工程学会设备维修专业组，机械工业出版社出版。书名页题“机修手册（试用本） 蜗杆传动”，并署“中国机械工程学会 第一机械工业部设备动力司 主编”；版权页载“本册主编 北京市机械工程学会设备维修专业组”，机械工业出版社出版，机械工业出版社印刷厂印刷，新华书店北京发行所发行、各地新华书店经售，开本850×1168 1/32，印张25/16，字数76千字，1968年10月北京第一版，1970年7月北京第三次印刷，印数80,001—151,000，定价（科二）0.27元，统一书号15033·4134。

据书名页前说明，本手册共分五篇：第一篇修理技术准备；第二篇修理工艺；第三篇设备的安装与保养；第四篇动力设备的修理；第五篇电气设备的修理。第一篇共分十七章，分别阐述设备修理前的技术准备、一般数据、设备常用标准、圆柱齿轮传动、圆锥齿轮传动、蜗杆传动、键传动、皮带传动、螺纹联接、键联接、弹簧、离合器与联轴节、滚动轴承、滑动轴承、液压部件、设备修理和改装常用材料、设备主要零件的制造工艺及质量检查等，分成十个分册出版。本分册为第一篇第六章，主要叙述圆柱形蜗杆传动的几何要素、测绘、强度验算、精度等级及公差，以及渐厚螺纹蜗杆传动和圆弧面蜗杆传动等，可供设备维修技术人员和具有一定技术水平的机修工人参考。

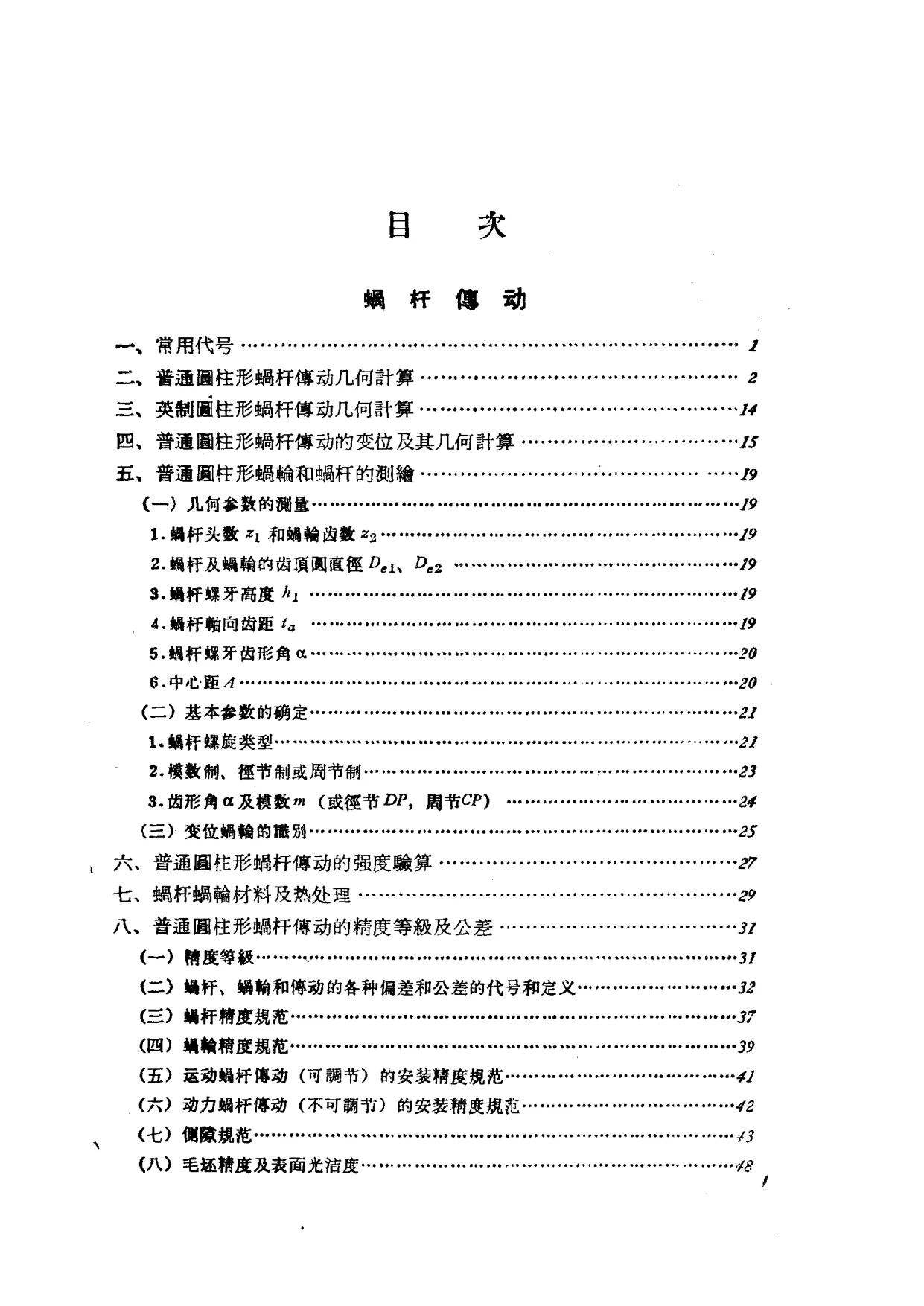

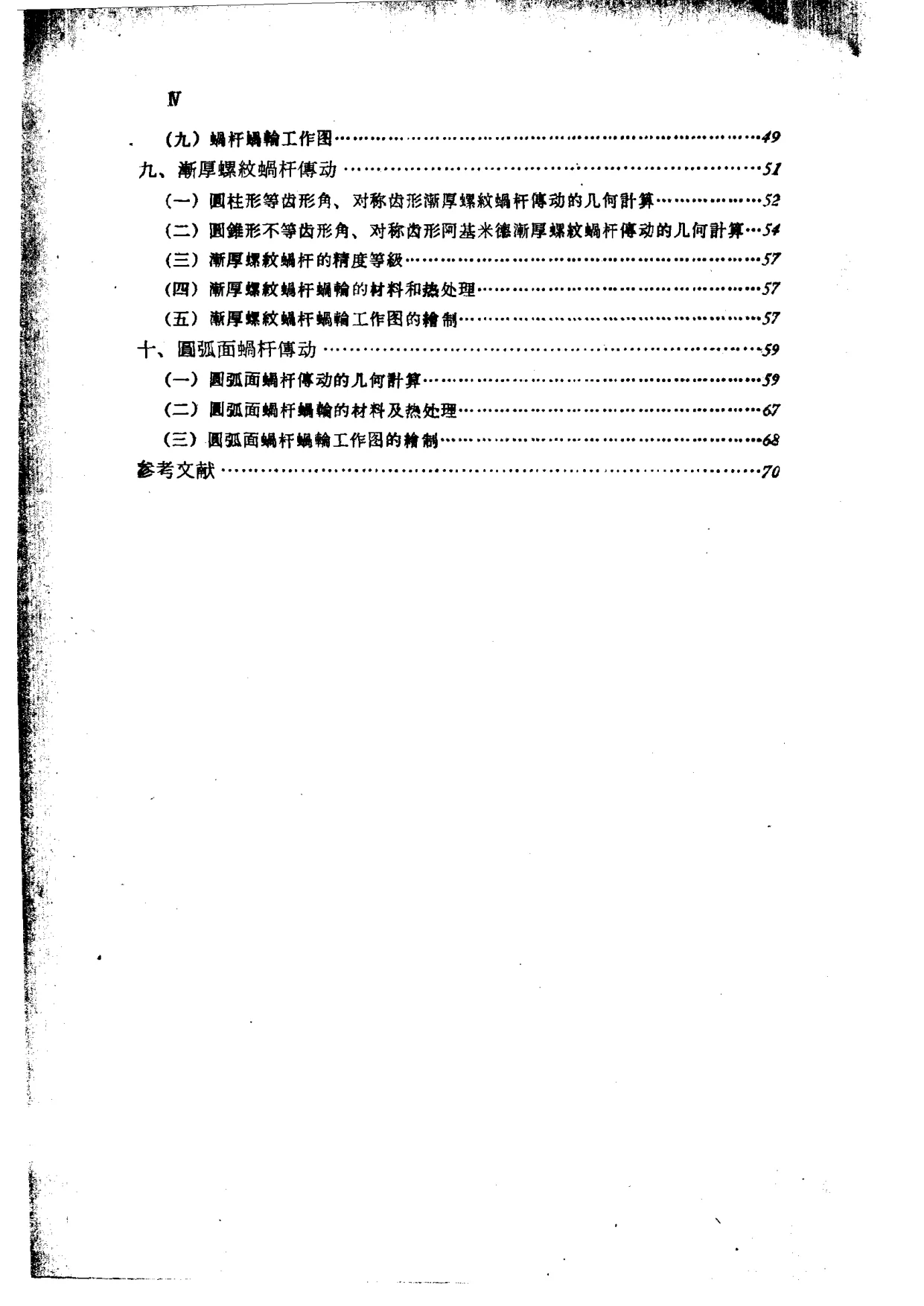

从目次看，本分册内容依次为：一、常用代号；二、普通圆柱形蜗杆传动几何计算；三、英制圆柱形蜗杆传动几何计算；四、普通圆柱形蜗杆传动的变位及其几何计算；五、普通圆柱形蜗轮和蜗杆的测绘，包括几何参数的测量（蜗杆头数z₁和蜗轮齿数z₂、蜗杆及蜗轮的齿顶圆直径Dₑ₁、Dₑ₂、蜗杆螺牙高度h₁、蜗杆轴向齿距tₐ、蜗杆螺牙齿形角α、中心距A）、基本参数的确定（蜗杆螺旋类型、模数制/径节制/周节制、齿形角α及模数m或径节DP、周节CP）、变位蜗轮的识别；六、普通圆柱形蜗杆传动的强度验算；七、蜗杆蜗轮材料及热处理；八、普通圆柱形蜗杆传动的精度等级及公差，包括精度等级、蜗杆/蜗轮和传动的各种偏差和公差的代号和定义、蜗杆精度规范、蜗轮精度规范、运动蜗杆传动（可调节）的安装精度规范、动力蜗杆传动（不可调节）的安装精度规范、侧隙规范、毛坯精度及表面光洁度、蜗杆蜗轮工作图；九、渐厚螺纹蜗杆传动，包括圆柱形等齿形角对称齿形渐厚螺纹蜗杆传动的几何计算、圆锥形不等齿形角对称齿形阿基米德渐厚螺纹蜗杆传动的几何计算、渐厚螺纹蜗杆的精度等级、渐厚螺纹蜗杆蜗轮的材料和热处理、工作图绘制；十、圆弧面蜗杆传动，包括几何计算、圆弧面蜗杆蜗轮的材料及热处理、工作图绘制；末列参考文献。

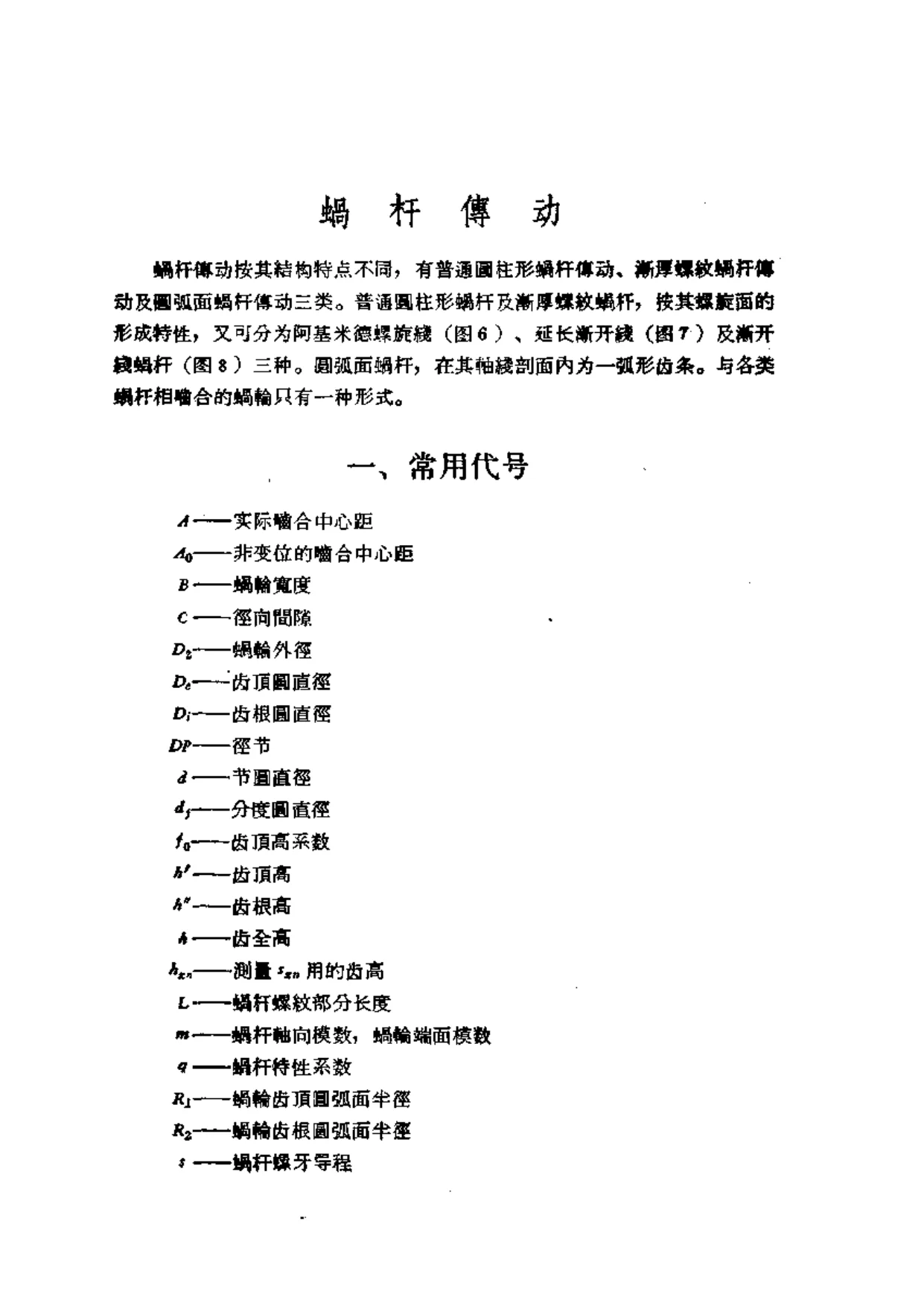

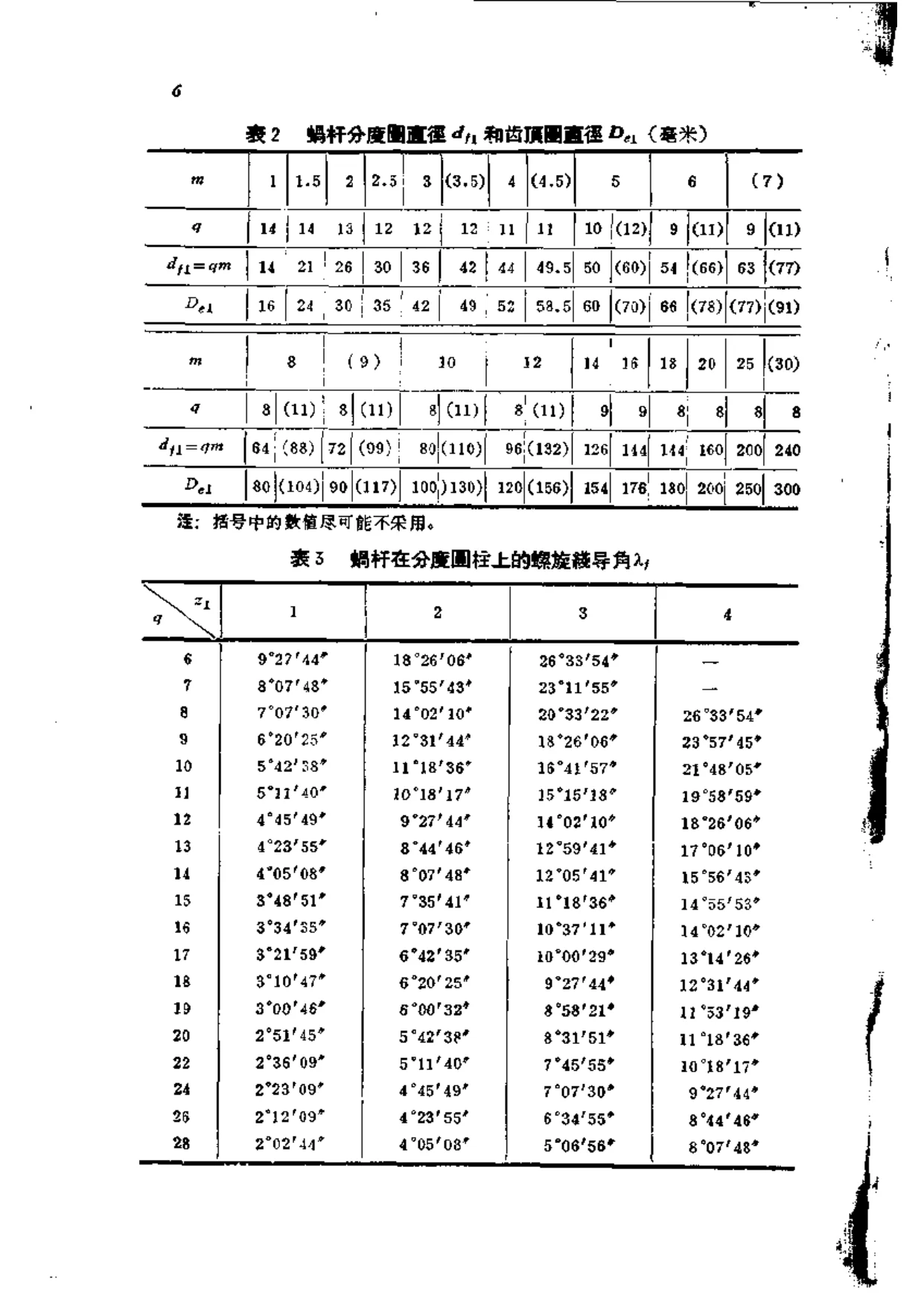

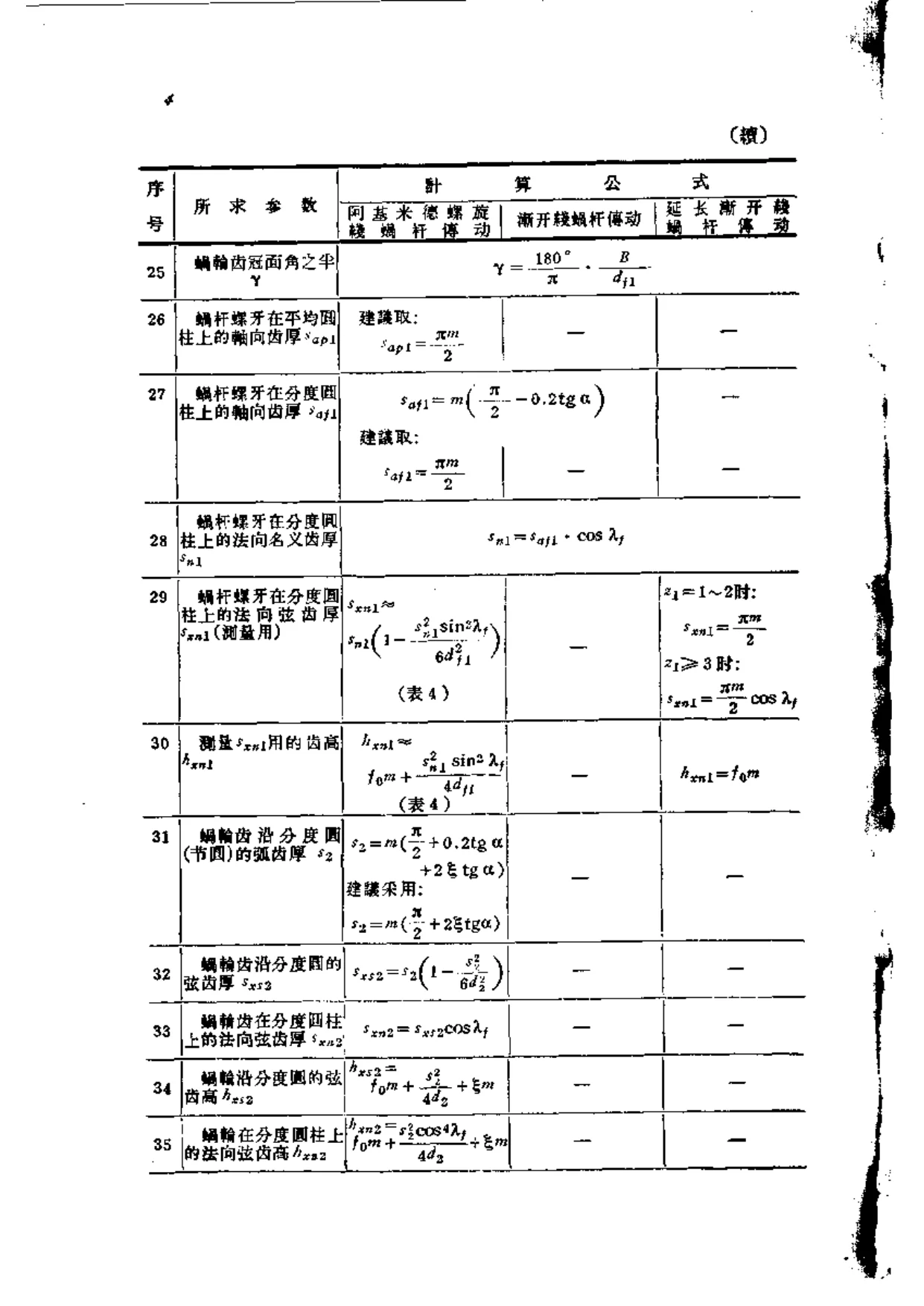

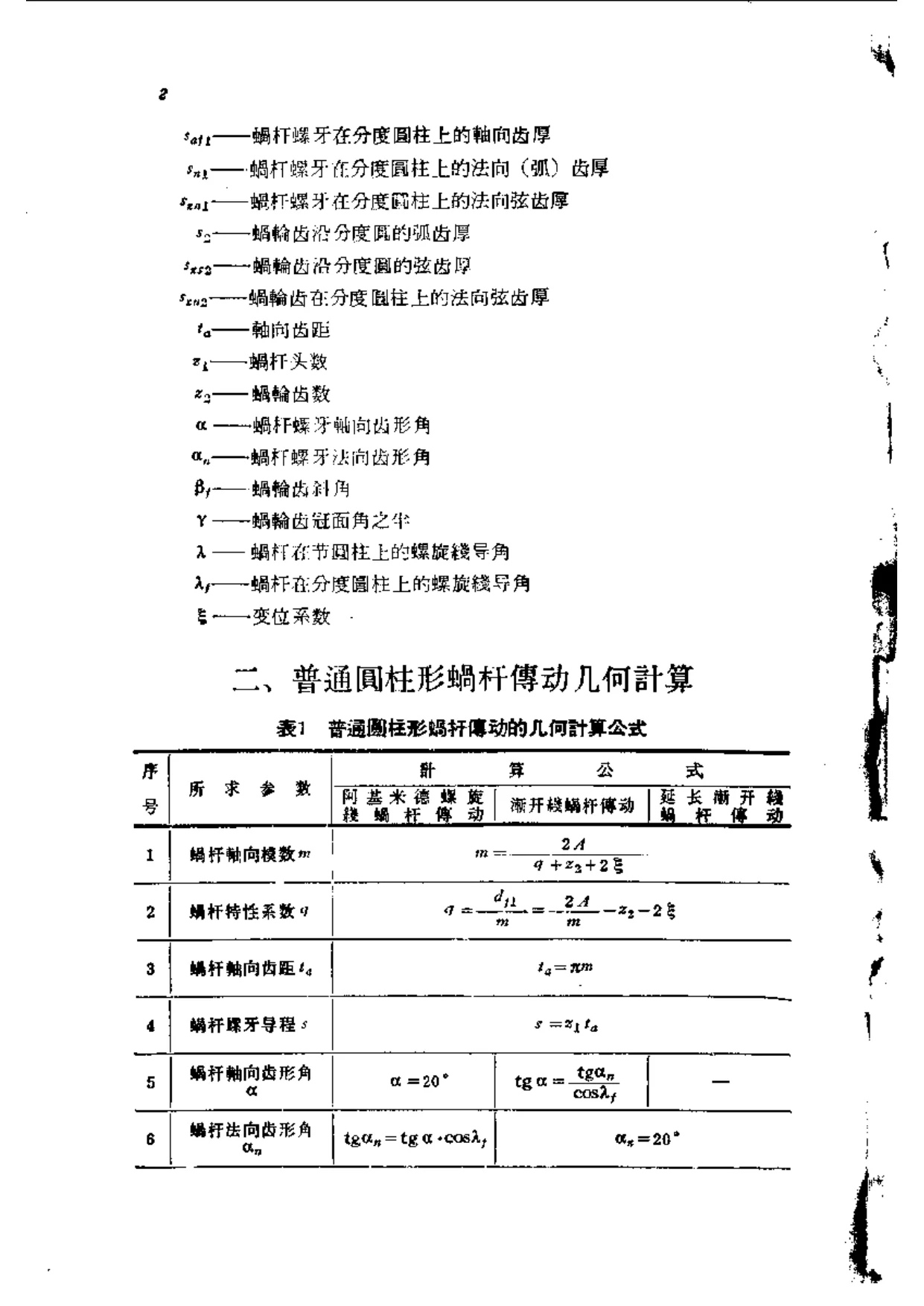

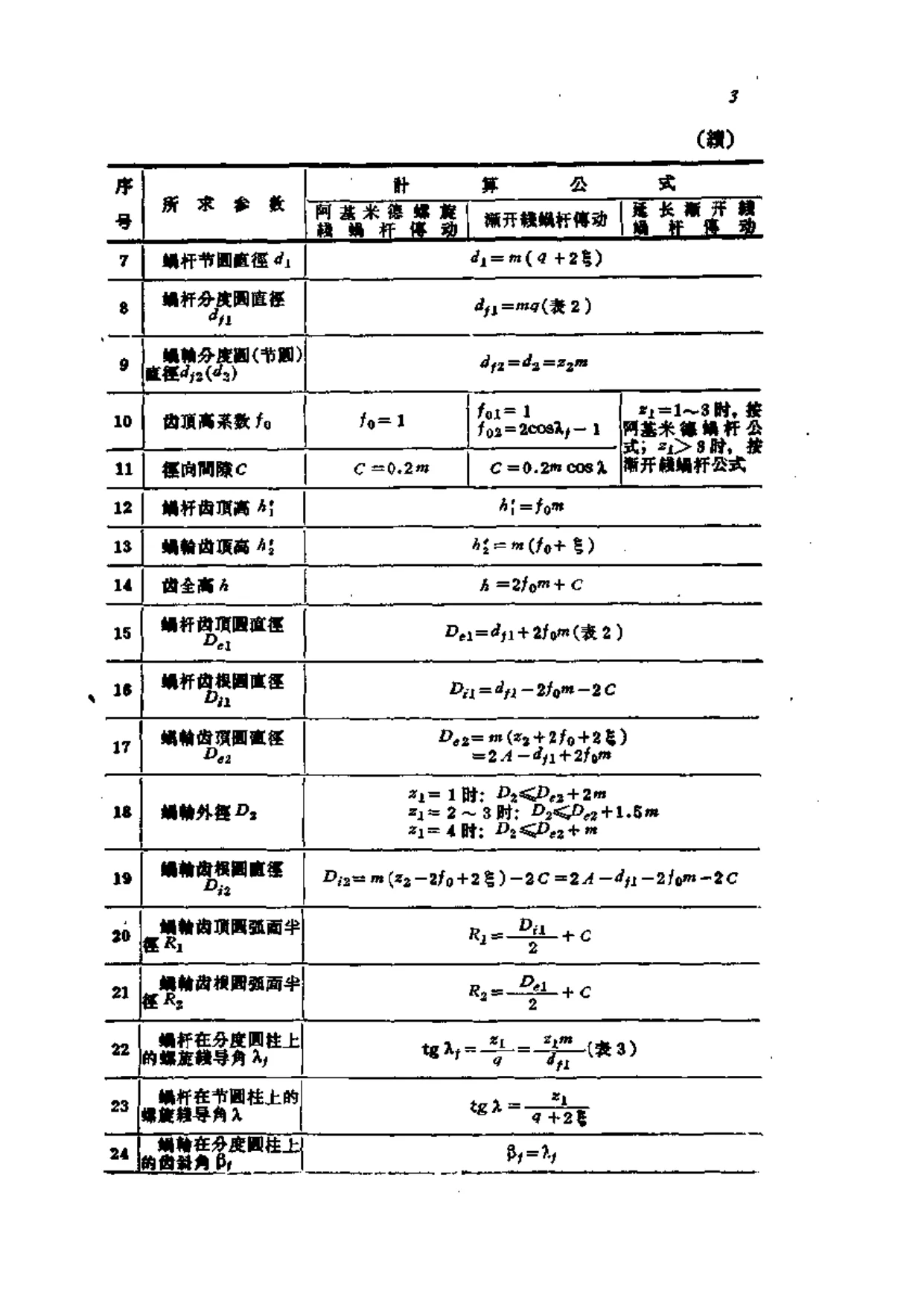

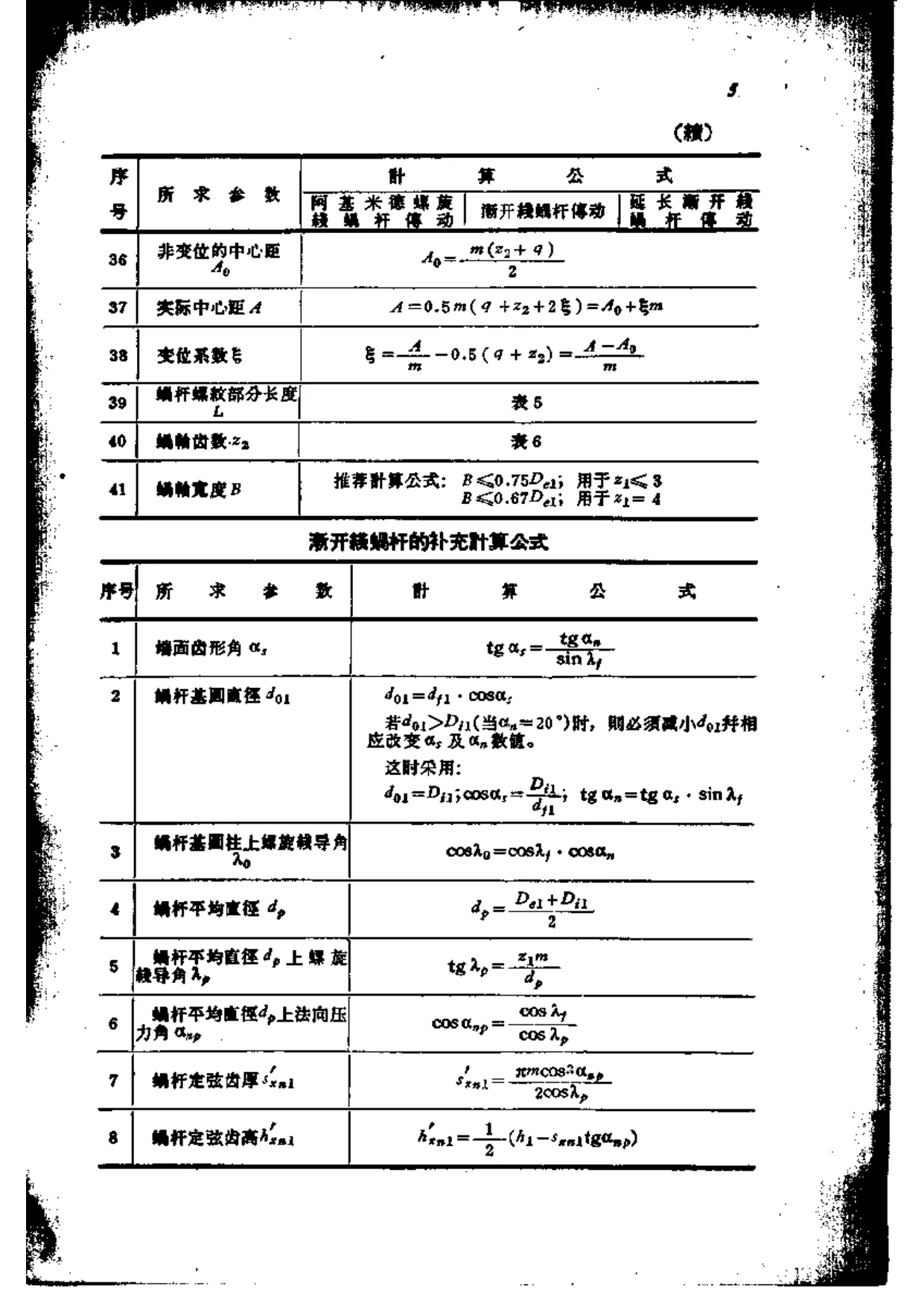

正文开篇指出，蜗杆传动按其结构特点不同，有普通圆柱形蜗杆传动、渐厚螺纹蜗杆传动及圆弧面蜗杆传动三类；普通圆柱形蜗杆及渐厚螺纹蜗杆按其螺旋面的形成特性，又可分为阿基米德螺旋、延长渐开线及渐开线蜗杆三种；圆弧面蜗杆在其轴线剖面内为一弧形齿条，与各类蜗杆相啮合的蜗轮只有一种形式。正文列常用代号，并以表1“普通圆柱形蜗杆传动的几何计算公式”分列阿基米德螺旋线蜗杆传动、渐开线蜗杆传动、延长渐开线蜗杆传动的计算公式，包括蜗杆轴向模数m、蜗杆特性系数q、蜗杆轴向齿距tₐ、蜗杆螺牙导程s、蜗杆轴向齿形角α、蜗杆法向齿形角αₙ、蜗杆节圆直径d₁、蜗杆分度圆直径d_f1、蜗轮分度圆（节圆）直径d_f2、齿顶高系数f₀、径向间隙C、蜗杆齿顶高h₁′、蜗轮齿顶高h₂′、齿全高h、蜗杆齿顶圆直径D_e1、蜗杆齿根圆直径D_f1、蜗轮齿顶圆直径D_e2、蜗轮外径D₂、蜗轮齿根圆直径D_f2、蜗轮齿顶圆弧面半径R₁、蜗轮齿根圆弧面半径R₂、蜗杆在分度圆柱上的螺旋线导角λ_f、蜗杆在节圆柱上的螺旋线导角λ、蜗轮在分度圆柱上的齿斜角β_f、蜗轮齿冠面角之半γ、蜗杆螺牙在平均圆柱上的轴向齿厚s_ap1、蜗杆螺牙在分度圆柱上的轴向齿厚s_af1、蜗杆螺牙在分度圆柱上的法向名义齿厚s_n1、法向弦齿厚s_xn1及测量用齿高h_xn1、蜗轮齿沿分度圆弧齿厚s₂、弦齿厚s_xs2、法向弦齿厚s_xn2、弦齿高h_xs2及法向弦齿高h_xn2、非变位中心距A₀、实际中心距A、变位系数ξ、蜗杆螺纹部分长度L、蜗轮齿数z₂、蜗轮宽度B等，并附渐开线蜗杆补充计算公式。正文还列“表2 蜗杆分度圆直径d_f1和齿顶圆直径D_e1”“表3 蜗杆在分度圆柱上的螺旋线导角λ_f”“表4 蜗杆螺牙在分度圆上的法向弦齿厚s_xn1及测量用齿高h_xn1”“表5 蜗杆螺纹部分长度L”“表6 蜗轮齿数z₂”等数据表，并给出普通圆柱形蜗杆传动几何计算举例（已知z₁=3、z₂=37、q=8、m=8、A=180、α=20°、f₀=1、C=0.2m，阿基米德螺旋线，逐项计算d₁、d₂、h₁′、h、D_e1、D_f1、D_e2、D_f2、λ_f、s_af1、s_n1、s_xn1、h_xn1、s₂、s_xs2、s_xn2、h_xs2、h_xn2等）。其后又述英制圆柱形蜗杆传动几何计算、普通圆柱形蜗杆传动的变位及其几何计算，并以图1示意蜗杆传动的变位，列表说明变位蜗杆传动几何计算。可见本分册以普通圆柱形蜗杆传动为主，兼及英制蜗杆、变位蜗杆、渐厚螺纹蜗杆和圆弧面蜗杆，内容以几何计算、测绘、强度验算、精度公差和材料热处理为主，附表丰富，计算举例具体，具有机械维修工具书性质。本次仅见前20页，后续内容待补。
