闸阀产品样本

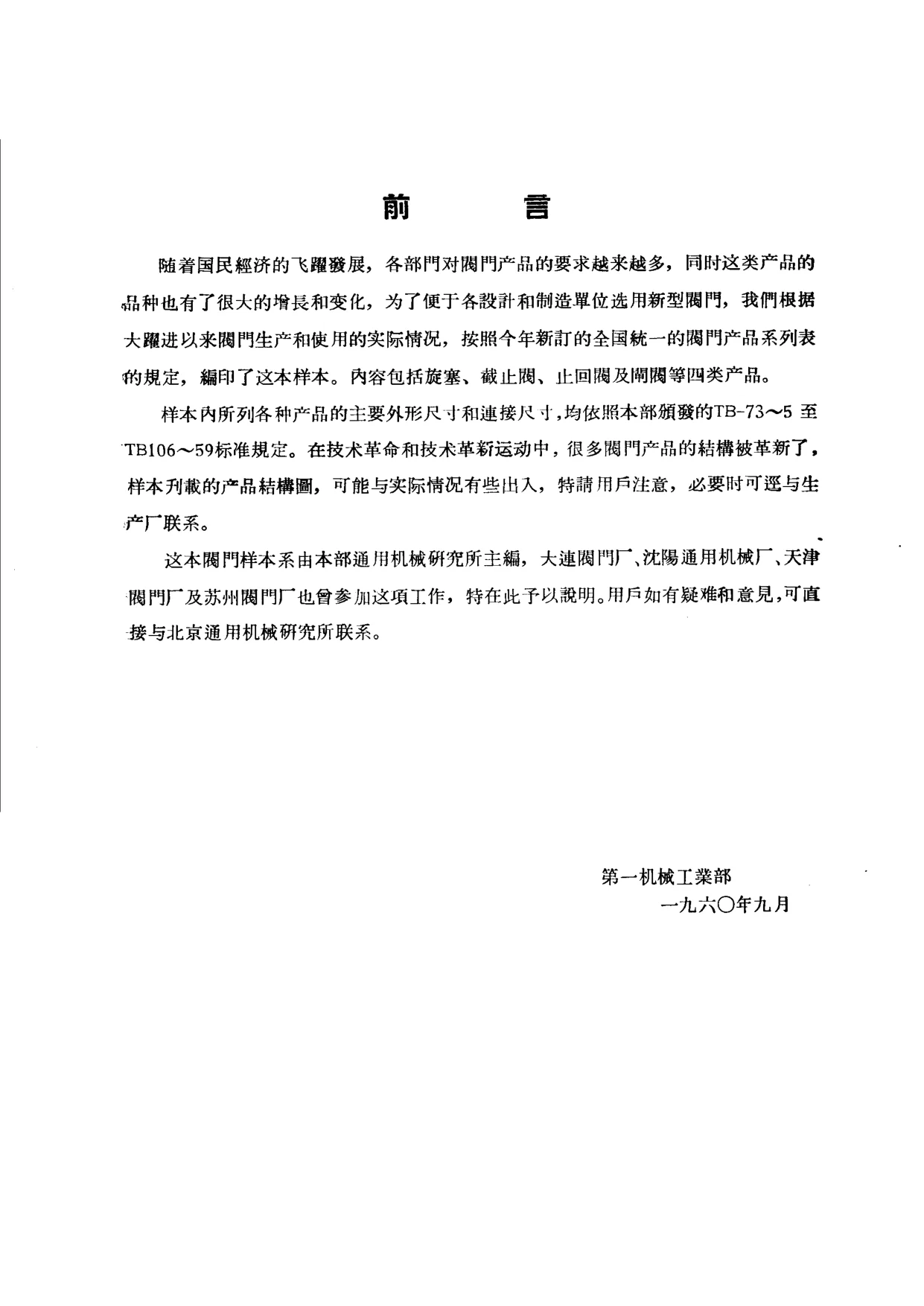

《闸阀产品样本》由中华人民共和国第一机械工业部编，通用机械研究所主编，大连阀门厂、沈阳通用机械厂、天津阀门厂、苏州阀门厂参加，1960年版。前言署一九六〇年九月，说明随着国民经济的飞跃发展，各部门对阀门产品的要求越来越多，同时这类产品的品种也有了很大的增长和变化；为了便于各设计和制造单位选用新型阀门，根据大跃进以来阀门生产和使用的实际情况，按照当年新订的全国统一阀门产品系列表的规定，编印了这本样本。样本内容包括旋塞、截止阀、止回阀及闸阀四类产品。前言还说明，样本内所列各种产品的主要外形尺寸和连接尺寸，均依照第一机械工业部颁发的TB-73～5至TB106～59标准规定；在技术革命和技术革新运动中，很多阀门产品的结构被革新了，样本刊载的产品结构图可能与实际情况有些出入，特请用户注意，必要时可径与生产厂联系。本书由第一机械工业部通用机械研究所主编，大连阀门厂、沈阳通用机械厂、天津阀门厂及苏州阀门厂也曾参加这项工作；用户如有疑难和意见，可直接与北京通用机械研究所联系。

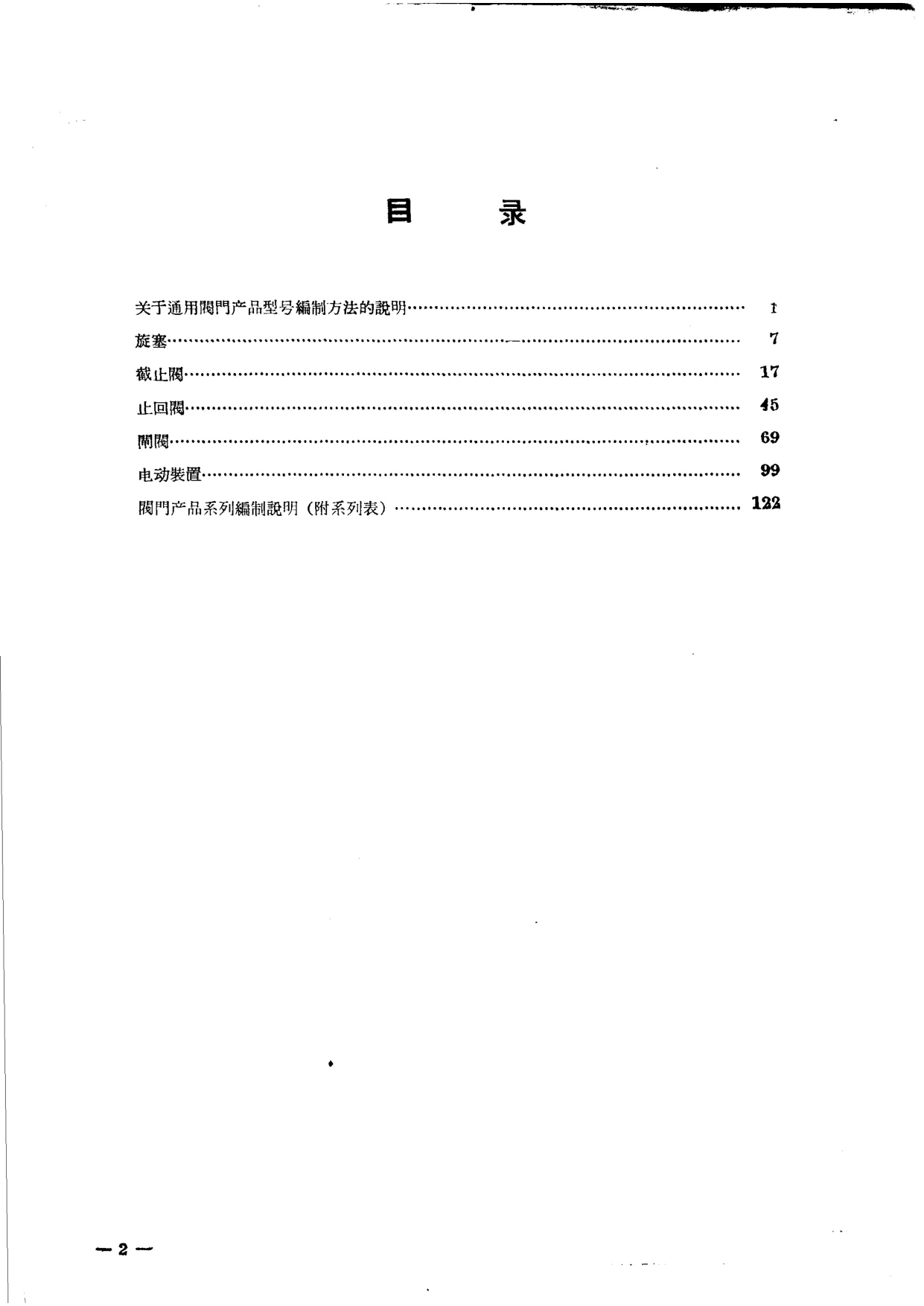

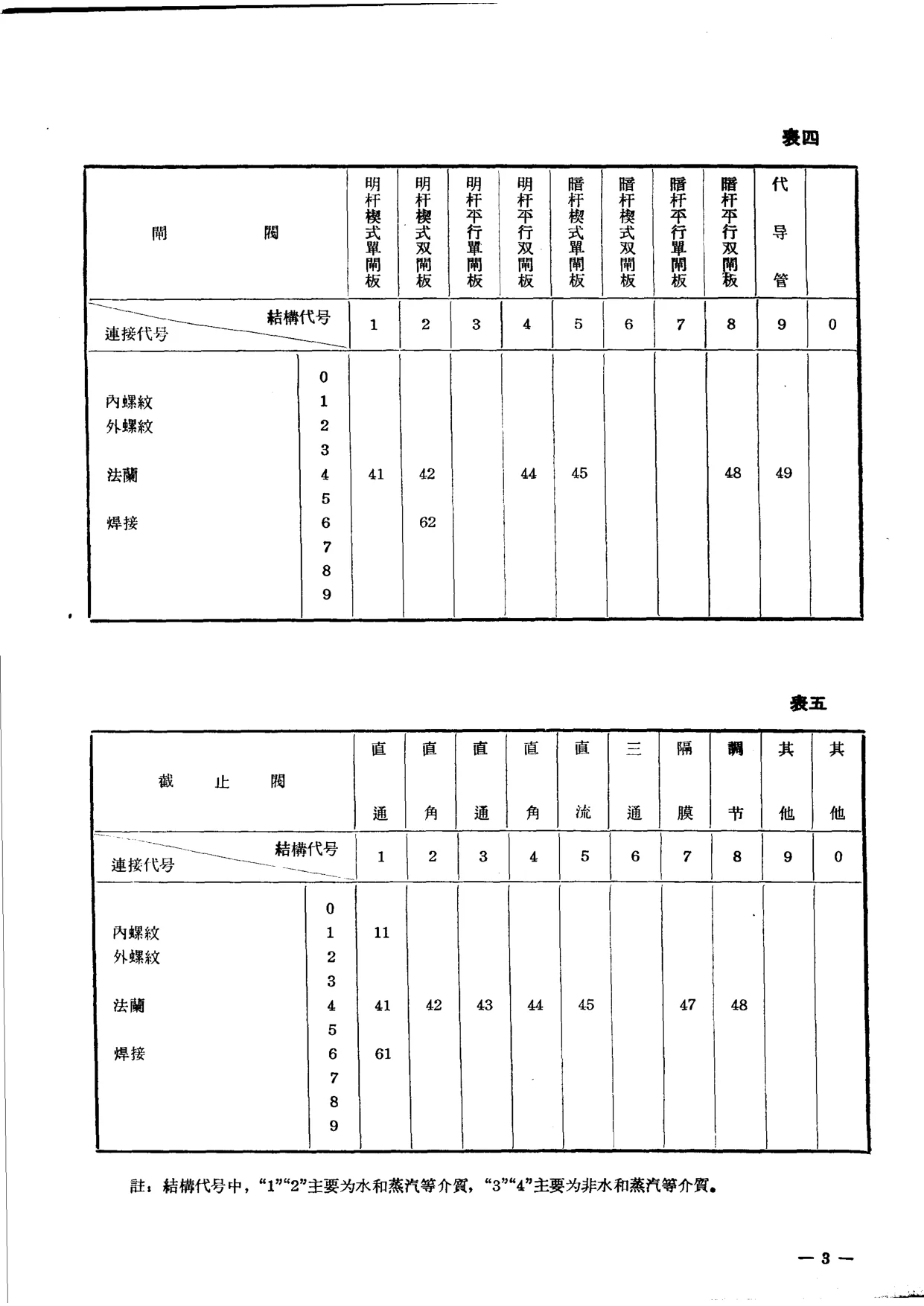

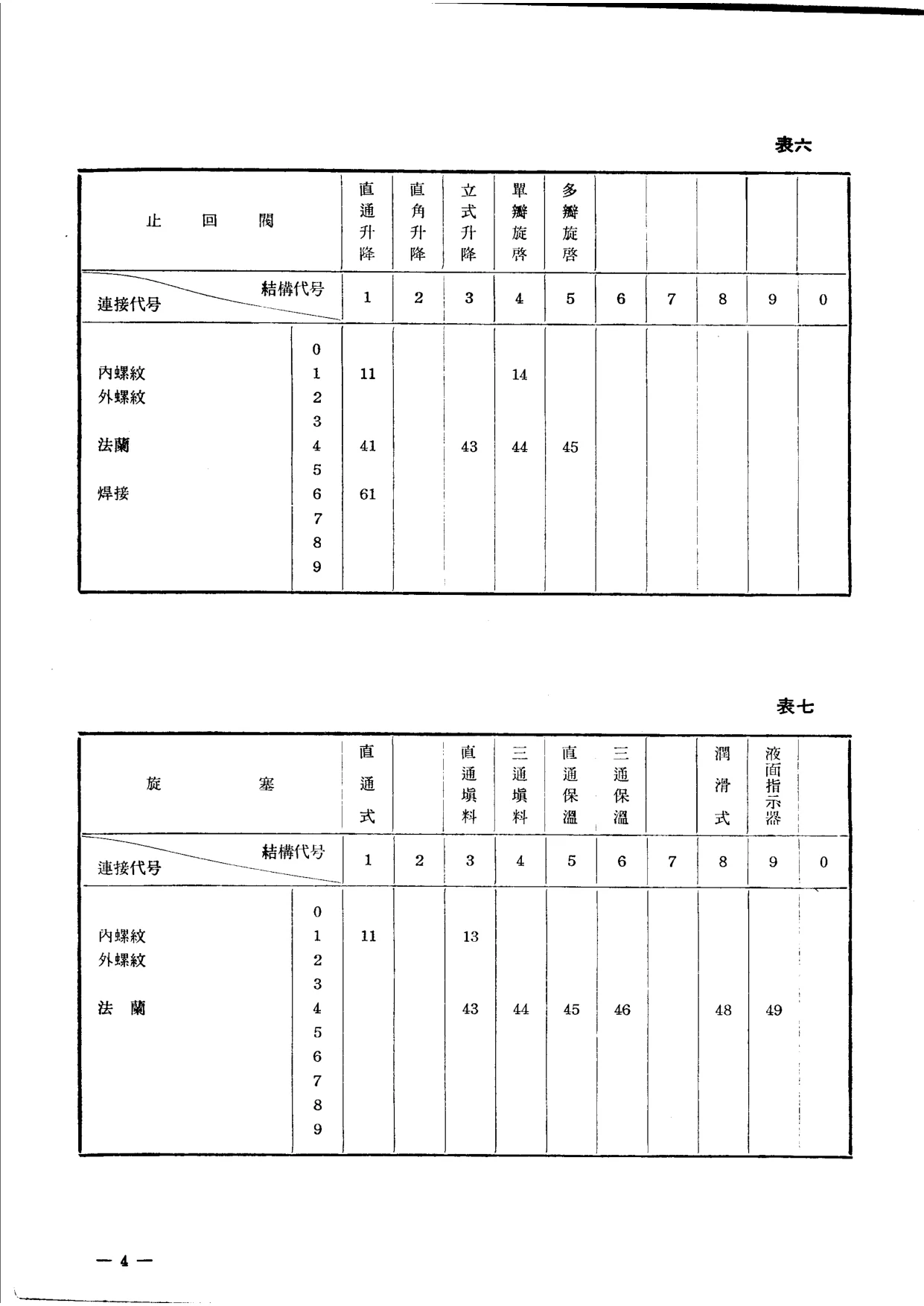

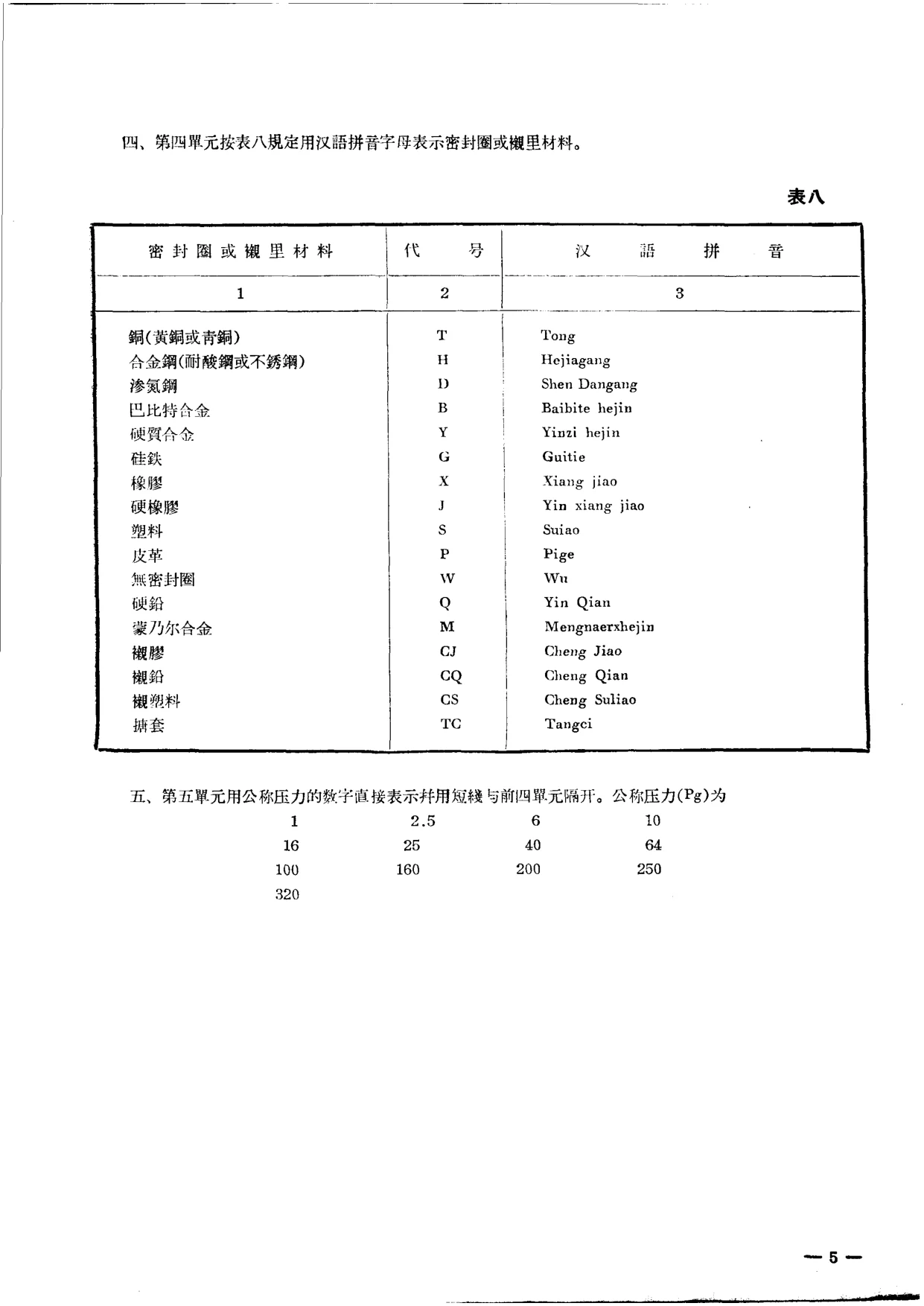

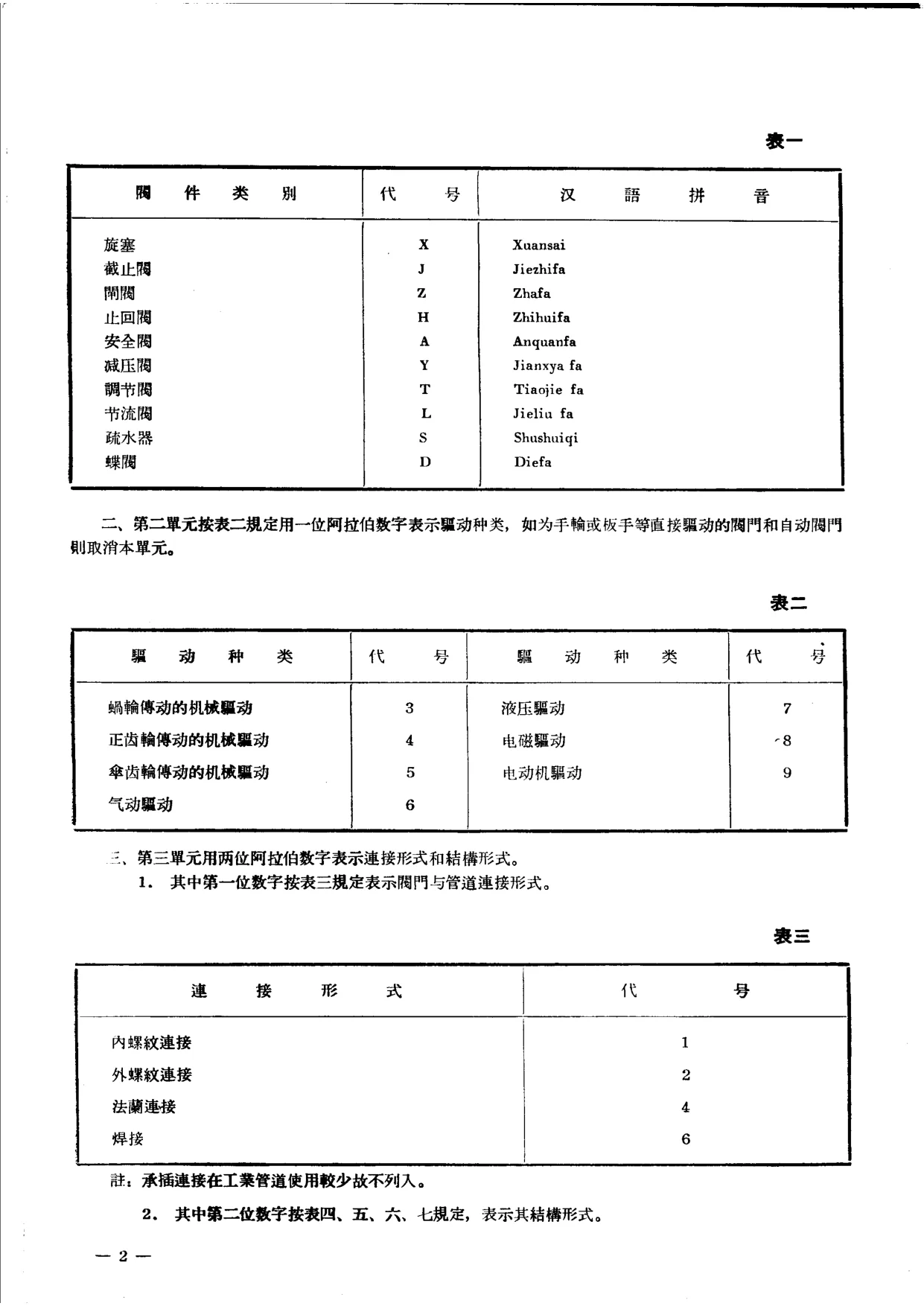

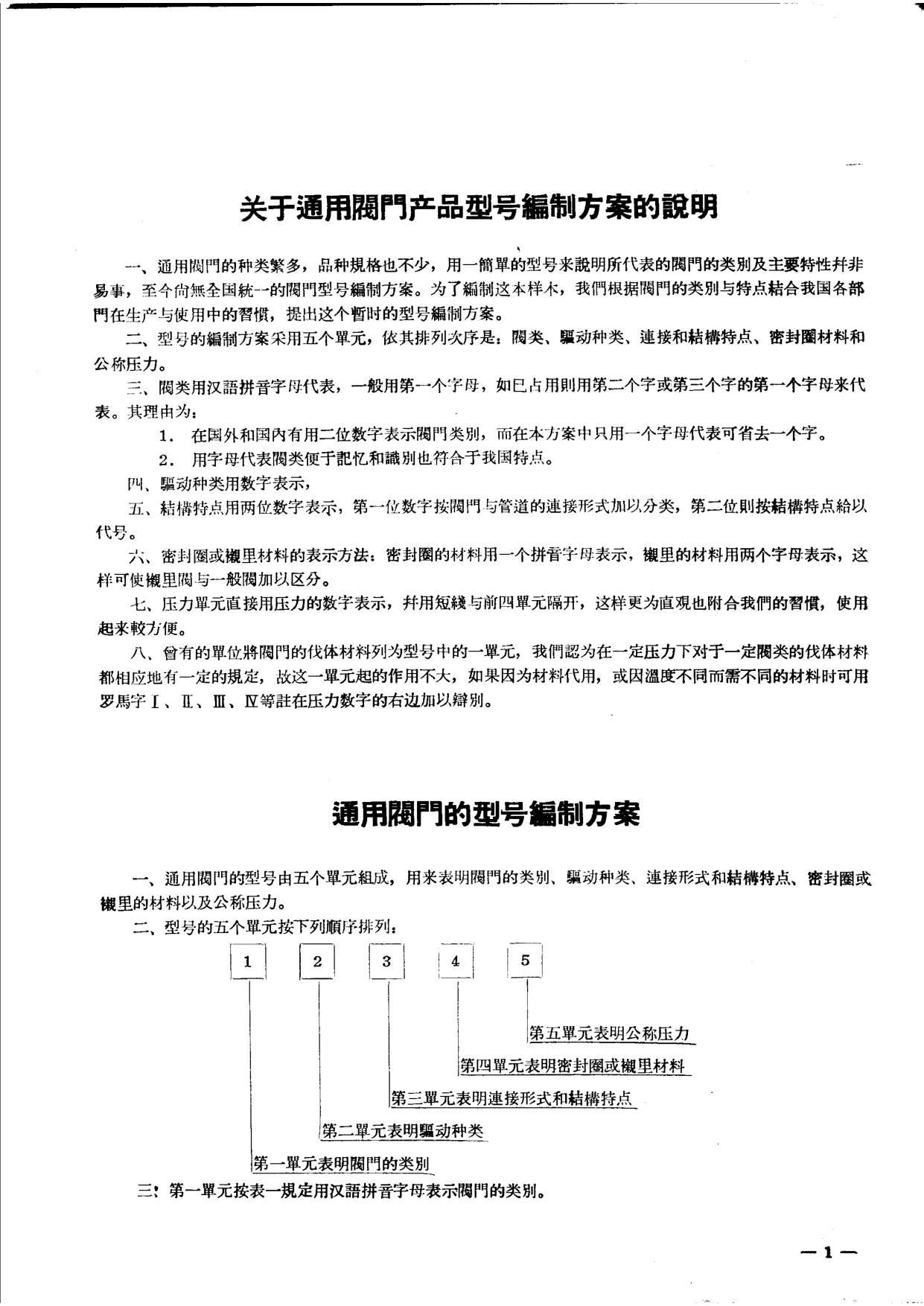

目录显示全书主要包括“关于通用阀门产品型号编制方法的说明”“旋塞”“截止阀”“止回阀”“闸阀”“电动装置”“阀门产品系列编制说明（附系列表）”等部分。正文首先说明通用阀门产品型号编制方案。因通用阀门种类繁多、品种规格不少，当时尚无全国统一的阀门型号编制方案；为编制样本，根据阀门类别与特点并结合我国各部门生产与使用中的习惯，提出暂时性的型号编制方案。型号采用五个单元，依次为阀类、驱动种类、连接和结构特点、密封圈材料和公称压力。阀类用汉语拼音字母代表，一般用第一个字母，如已占用则用第二个字母或第三个字的第一个字母；表中列旋塞X、截止阀J、闸阀Z、止回阀H、安全阀A、减压阀Y、调节阀T、节流阀L、疏水器S、蝶阀D。驱动种类用数字表示：蜗轮传动机械驱动3、正齿轮传动机械驱动4、伞齿轮传动机械驱动5、气动驱动6、液压驱动7、电磁驱动8、电动机驱动9；手轮或扳手等直接驱动的阀门和自动阀门取消本单元。第三单元用两位数字表示连接形式和结构形式：第一位按连接形式，内螺纹1、外螺纹2、法兰4、焊接6，承插连接因工业管道使用较少不列入；第二位按结构形式分表规定，如闸阀列明杆楔式单闸板、明杆楔式双闸板、明杆平行单闸板、明杆平行双闸板、暗杆楔式单闸板、暗杆楔式双闸板、暗杆平行单闸板、暗杆平行双闸板、代导管等结构代号；截止阀列直通、直角、直流、三通、隔膜、调节等结构代号；止回阀列直通升降、直角升降、立式升降、单瓣旋启、多瓣旋启等；旋塞列直通式、直通填料、三通填料、直通保温、三通保温、润滑式、液面指示器等。第四单元按表用汉语拼音字母表示密封圈或衬里材料，列铜T、合金钢H、渗氮钢D、巴比特合金B、硬质合金Y、硅铁G、橡胶X、硬橡胶J、塑料S、皮革P、无密封圈W、硬铅Q、蒙乃尔合金M、衬胶CJ、衬铅CQ、衬塑料CS、搪瓷TC等。第五单元用公称压力数字直接表示，并用短线与前四单元隔开，公称压力Pg列1、2.5、6、10、16、25、40、64、100、160、200、250、320等。

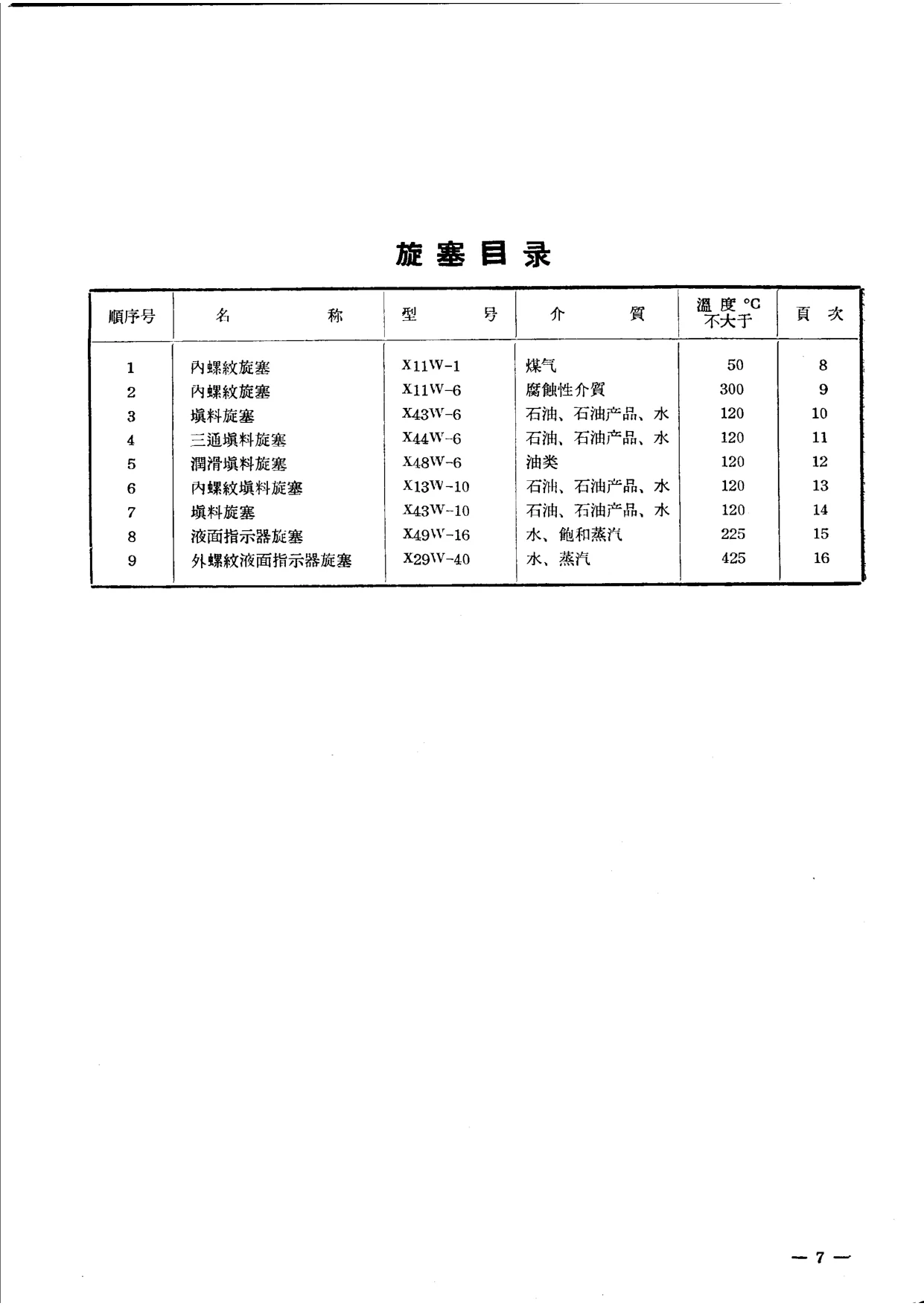

样本旋塞目录列内螺纹旋塞X11W-1（煤气，温度不大于50℃）、内螺纹旋塞X11W-6（腐蚀性介质，300℃）、填料旋塞X43W-6（石油、石油产品、水，120℃）、三通填料旋塞X44W-6（石油、石油产品、水，120℃）、润滑填料旋塞X48W-6（油类，120℃）、内螺纹填料旋塞X13W-10（石油、石油产品、水，120℃）、填料旋塞X43W-10（石油、石油产品、水，120℃）、液面指示器旋塞X49W-16（水、饱和蒸汽，225℃）、外螺纹液面指示器旋塞X29W-40（水、蒸汽，425℃）等，并逐一列说明、主要零件材料、主要外形尺寸和连接尺寸、压力参数。如内螺纹旋塞X11W-1用于温度50℃以下煤气管道，塞子方柄端面刻有指示塞子内通道方向的准线，体壳内装有限制塞子在90°范围内旋转的制头，体壳、塞子为铸铁，垫圈为钢或铸铁，螺钉和螺母为钢；主要外形尺寸和连接尺寸表列公称通径15至80毫米、管牙1/2至3英寸及L、l、S、S1、h、H、重量等。内螺纹旋塞X11W-6用于300℃以下腐蚀性介质管道，体壳、塞子、填料压盖为不锈钢，螺栓和六角螺帽为钢，填料为石棉。填料旋塞X43W-6用于120℃以下石油、石油产品和水的工业管道，体壳、塞子和填料压盖为铸铁，螺栓和六角螺帽为钢，填料为油浸的大麻。三通填料旋塞X44W-6用于120℃以下水、石油和石油产品的工业管道，旋塞体壳有三条支管，塞子内通道剖面呈T字形，根据塞子位置不同，介质可同时分开流向两条支管，也可单独分开流向其中每一条支管。润滑填料旋塞X48W-6用于120℃以下油类管道，塞子上部有油孔，在螺钉拧压作用下润滑油从油孔分布到塞子和旋塞壳的油沟中，并装有制头限制塞子在90°范围内转动。液面指示器旋塞X49W-16用于225℃以下水和饱和蒸气的贮集器和其他器具，体壳、塞子、填料盖为青铜或黄铜，填料为油浸石棉。外螺纹液面指示器旋塞X49W-40用于425℃以下水和蒸汽的贮集器，为防止玻璃破裂时发生意外，截门上设有自动圆球式急救装置，当玻璃破裂时小圆球即被介质活动紧压在截门座孔上而封闭通道。截止阀目录列直流式衬胶阀J45CJ-6、直流式衬铅阀J45CQ-6、隔膜式衬胶阀J47CJ-6、内螺纹截止阀J11J-10、J11W-16、J11T-16、截止阀J41J-10、J41W-16、J41T-16、J43W-16、J41T-25、J41H-25、J41H-40、J41H-64、J41H-100、正齿轮传动截止阀J441H-100、内螺纹截止阀J13H-160及J13H-160-Ⅰ、J13H-160-Ⅱ、截止阀J43H-160及J43H-160-Ⅰ、J43H-160-Ⅱ、角式截止阀J44H-160、角式调节截止阀J48H-160、焊接截止阀J61H-200及H61H-200-Ⅰ、J61H-200-Ⅱ、焊接正齿轮传动截止阀J461H-200及J461H-200-Ⅰ、J461H-200-Ⅱ、角形截止阀J44H-320、角形调节截止阀J48H-320等，列介质、温度不大于、页次等信息。本书反映了20世纪50年代末60年代初中国阀门产品标准化、系列化和产品样本编制的实际情况，对机械工业产品选型、阀门型号编制和标准资料整理具有参考价值。本次仅见前20页，后续内容待补。
