技术介绍 第十二辑 总图运输专辑

本书为鞍钢钢铁研究所情报室编辑、鞍钢钢铁研究所1965年10月出版的《技术介绍》第十二辑，源文件名标注为“总图运输专辑”。但本次OCR封面及内页实际题作“技術介紹 鋼錠模专辑”，内页并标“11 鞍钢钢铁研究所 1965.10”，期号与源文件名所标“12”不一致，专辑名亦与“总图运输专辑”不同，二者关系待核。以下简介依据本次OCR实际可见的“钢锭模专辑”内容撰写。

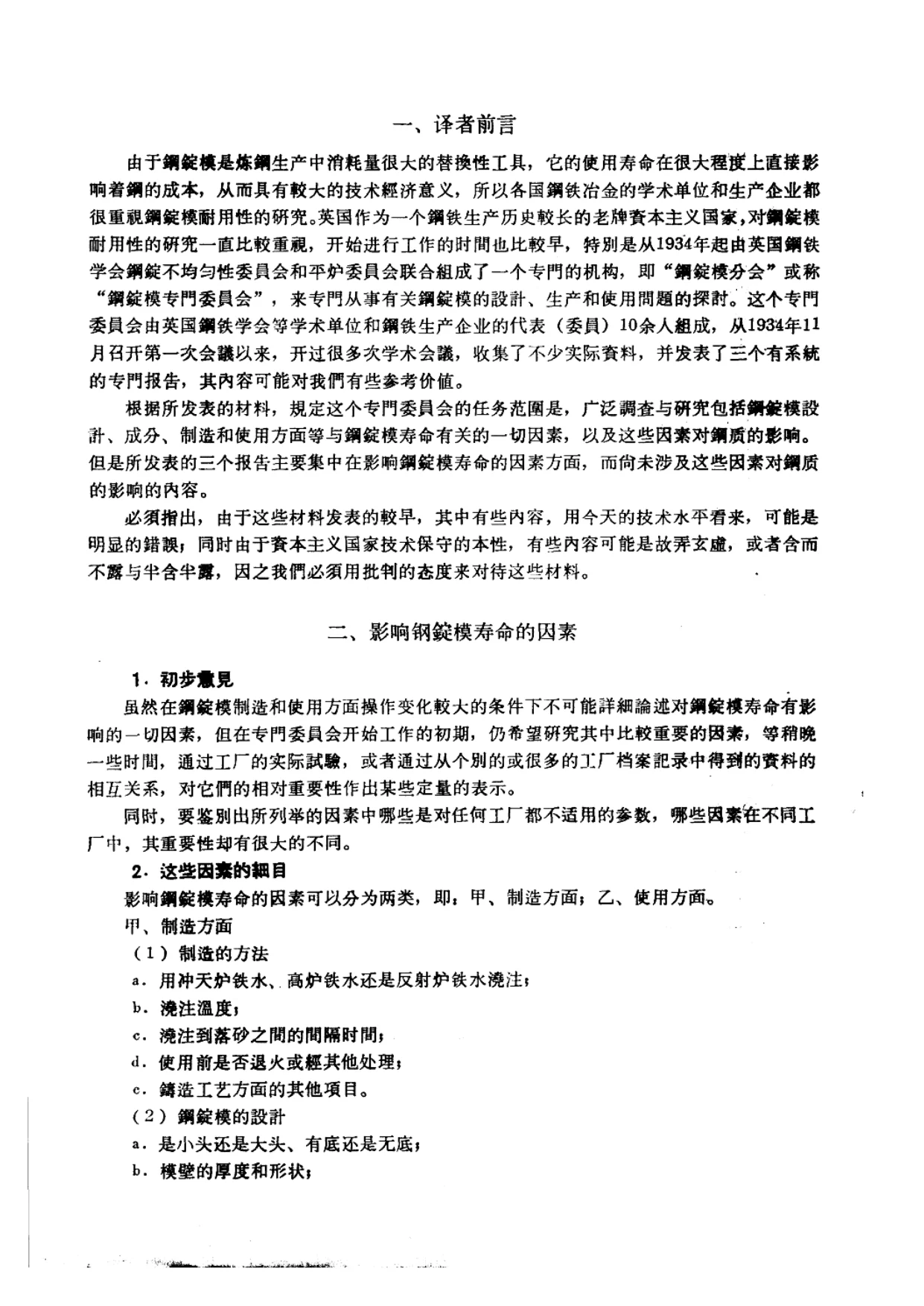

据卷首目录，本辑汇辑英国钢锭模专门委员会第一次、第二次、第三次报告，日本钢铁技术共同研究会烧钢学部钢锭模分会报告书，以及《关于钢锭模铸铁化学成分的研究》《用高炉铁水铸造大型板钢钢锭模》《关于板钢钢锭模耐用性的研究》等文。本次前20页所见主体为《英国钢锭模专门委员会第一次报告》及其“译者前言”、日次和正文前一部分。译者前言说明：钢锭模是炼钢生产中消耗量很大的替换性工具，其使用寿命在很大程度上直接影响钢的成本，具有较大技术经济意义，因此各国钢铁冶金学术单位和生产企业都很重视钢锭模耐用性研究。英国作为钢铁生产历史较长的老牌资本主义国家，对钢锭模耐用性研究一直比较重视，开始工作时间也较早，特别是从1934年起由英国钢铁学会钢锭不均匀性委员会和平炉委员会合组了“钢锭模分会”或称“钢锭模专门委员会”，专门从事有关钢锭模设计、生产和使用问题的探讨。该专门委员会由英国钢铁学会等学术单位和钢铁生产企业代表十余人组成，从1934年11月召开第一次会议以来开过多次学术会议，收集不少实际资料，并发表三个有系统的专门报告。译者前言还指出，该专门委员会的任务范围是广泛调查与研究包括钢锭模设计、成分、制造和使用方面等与钢锭模寿命有关的一切因素，以及这些因素对钢质的影响；但所发表的三个报告主要集中在影响钢锭模寿命的因素方面，尚未涉及这些因素对钢质影响的内容。译者并提醒，由于这些材料发表较早，其中有些内容用今天的技术水平看来可能是明显错误；同时由于资本主义国家技术保守的本性，有些内容可能故弄玄虚或含而不露，须以批判态度对待。

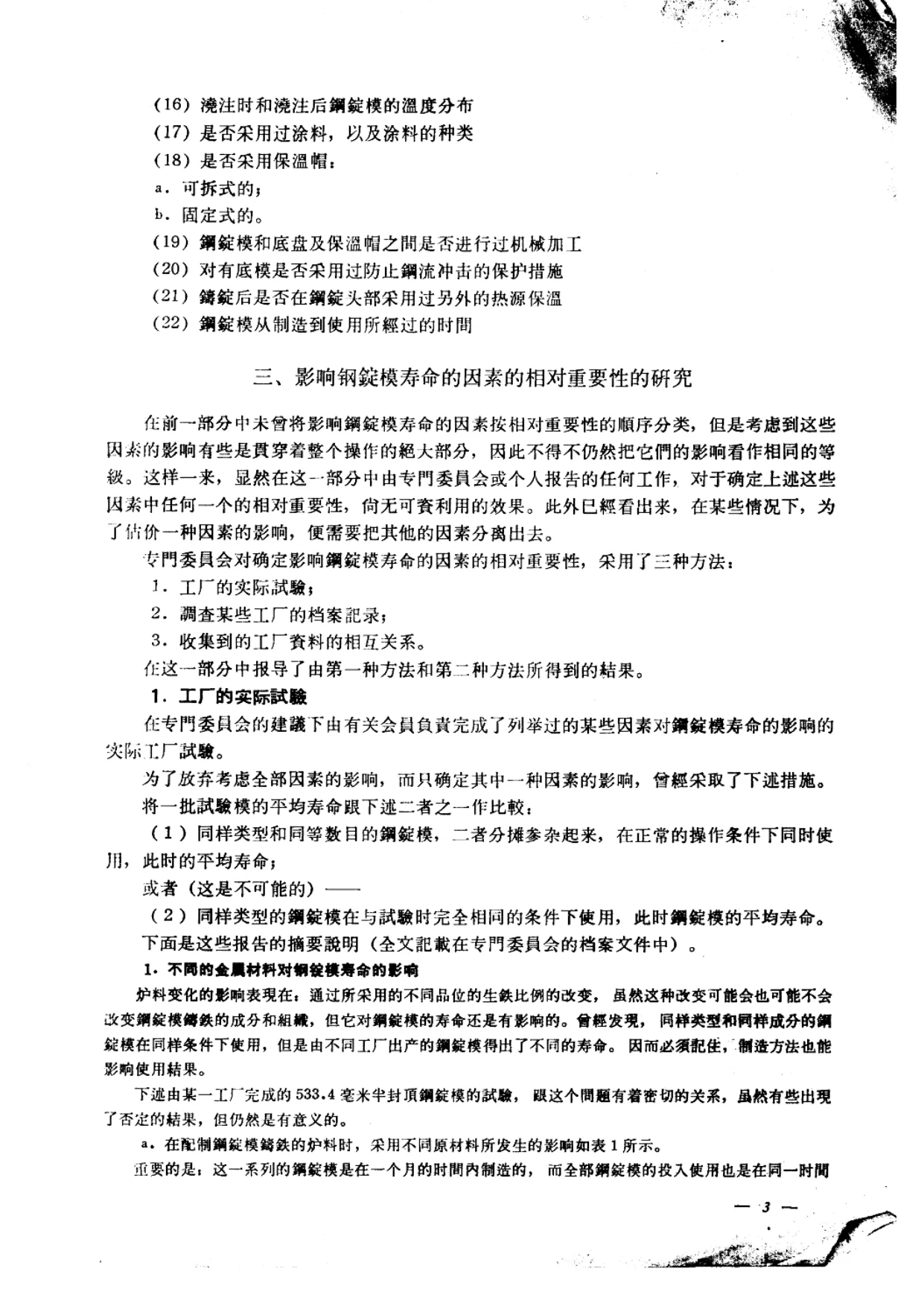

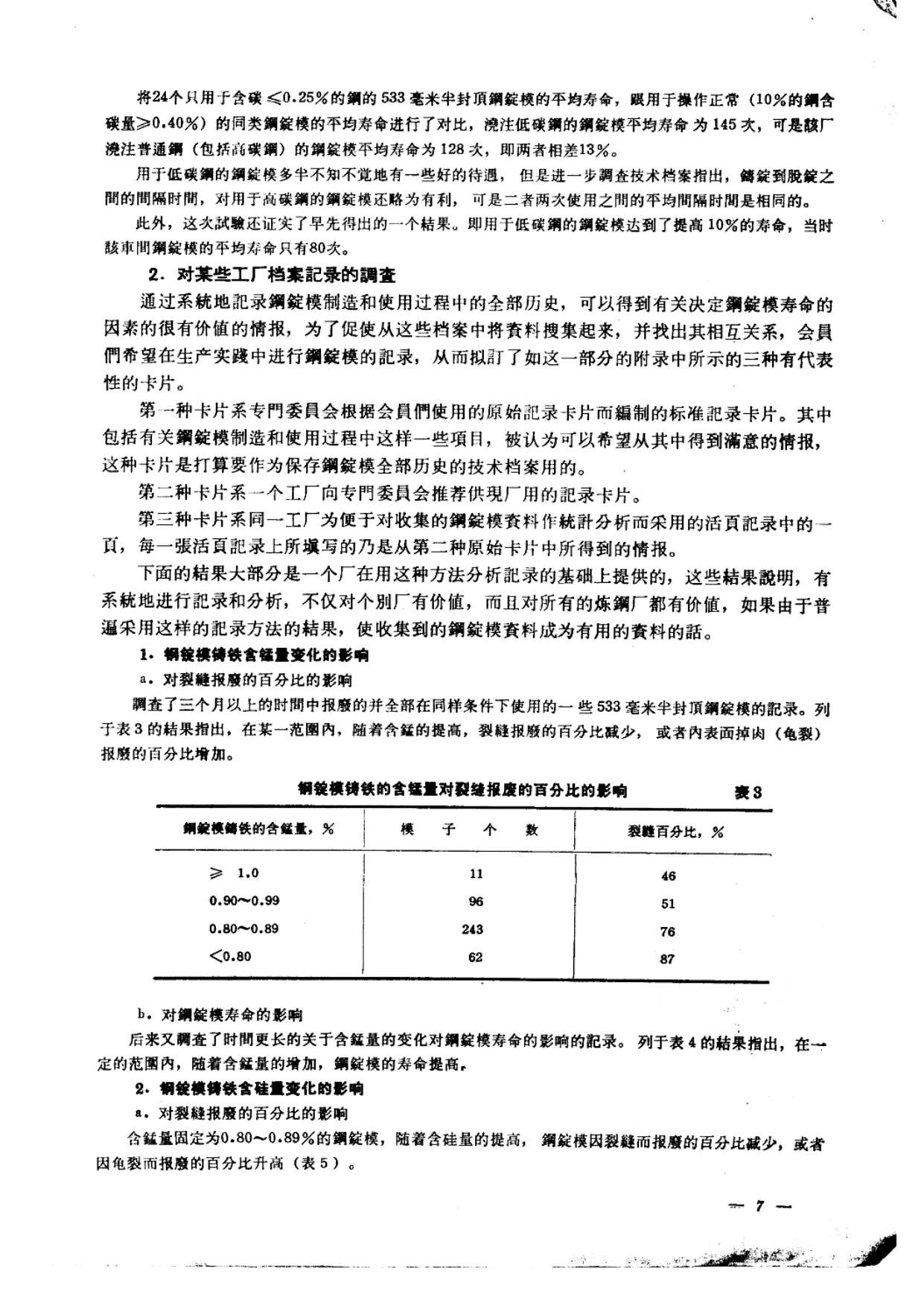

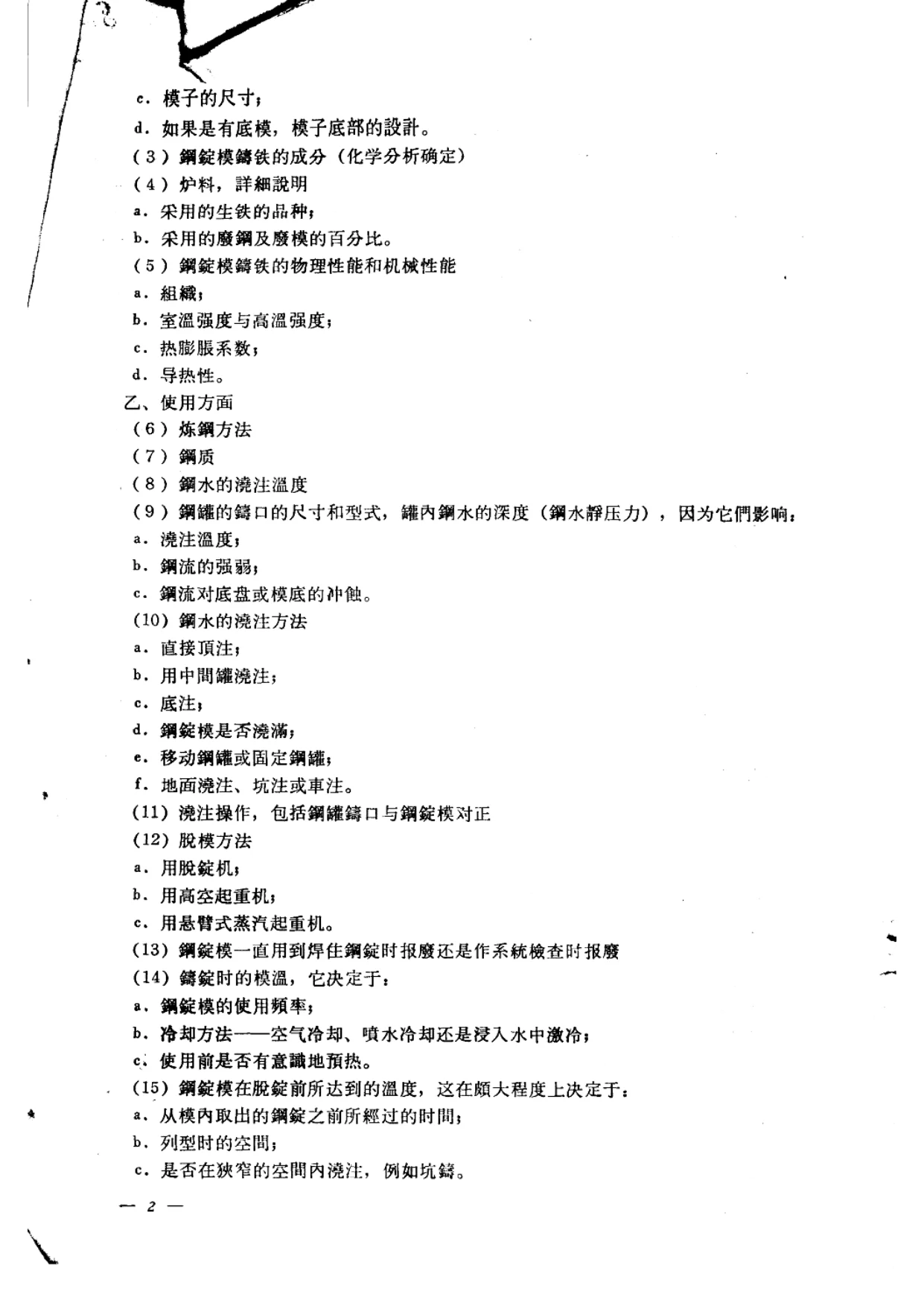

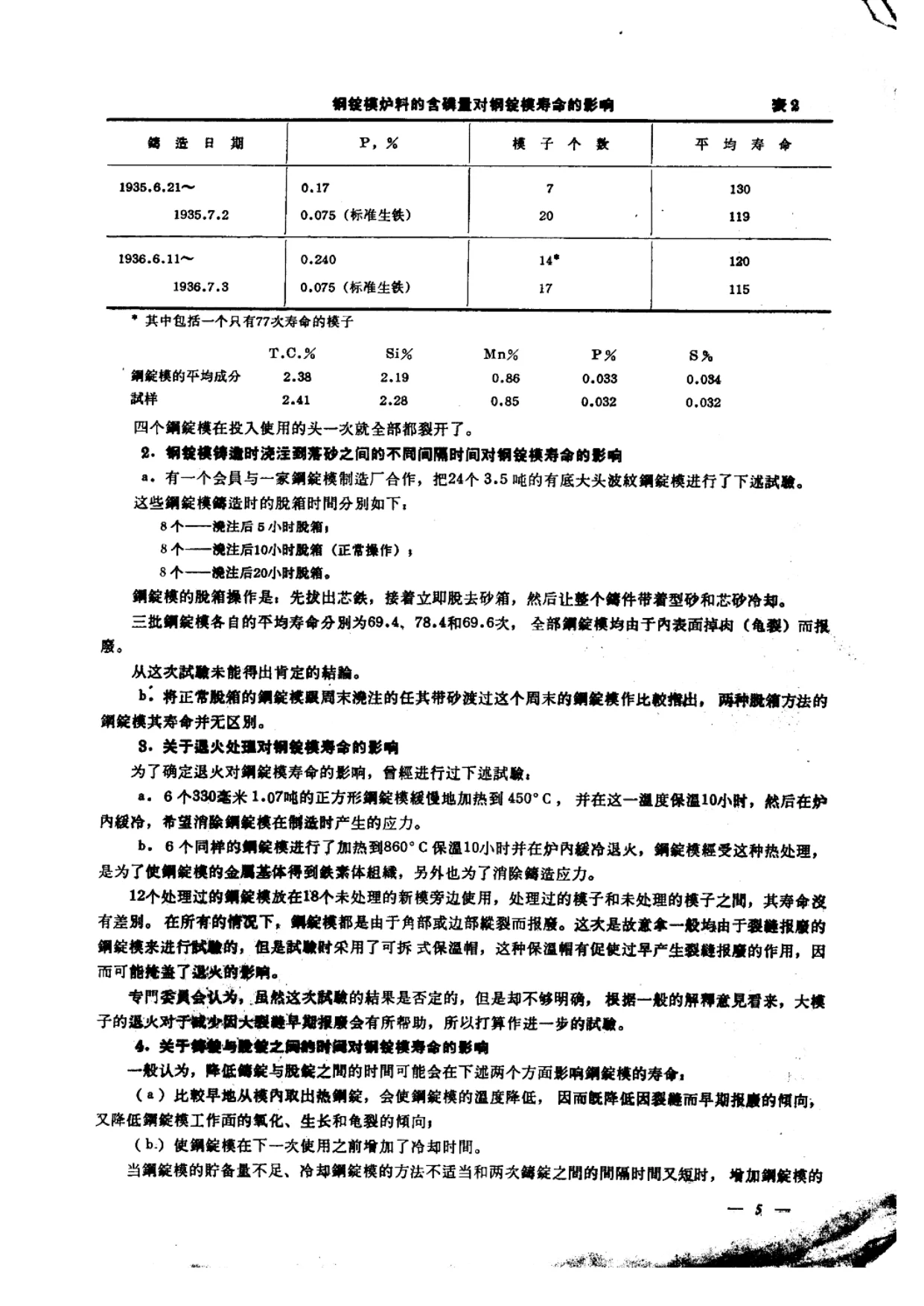

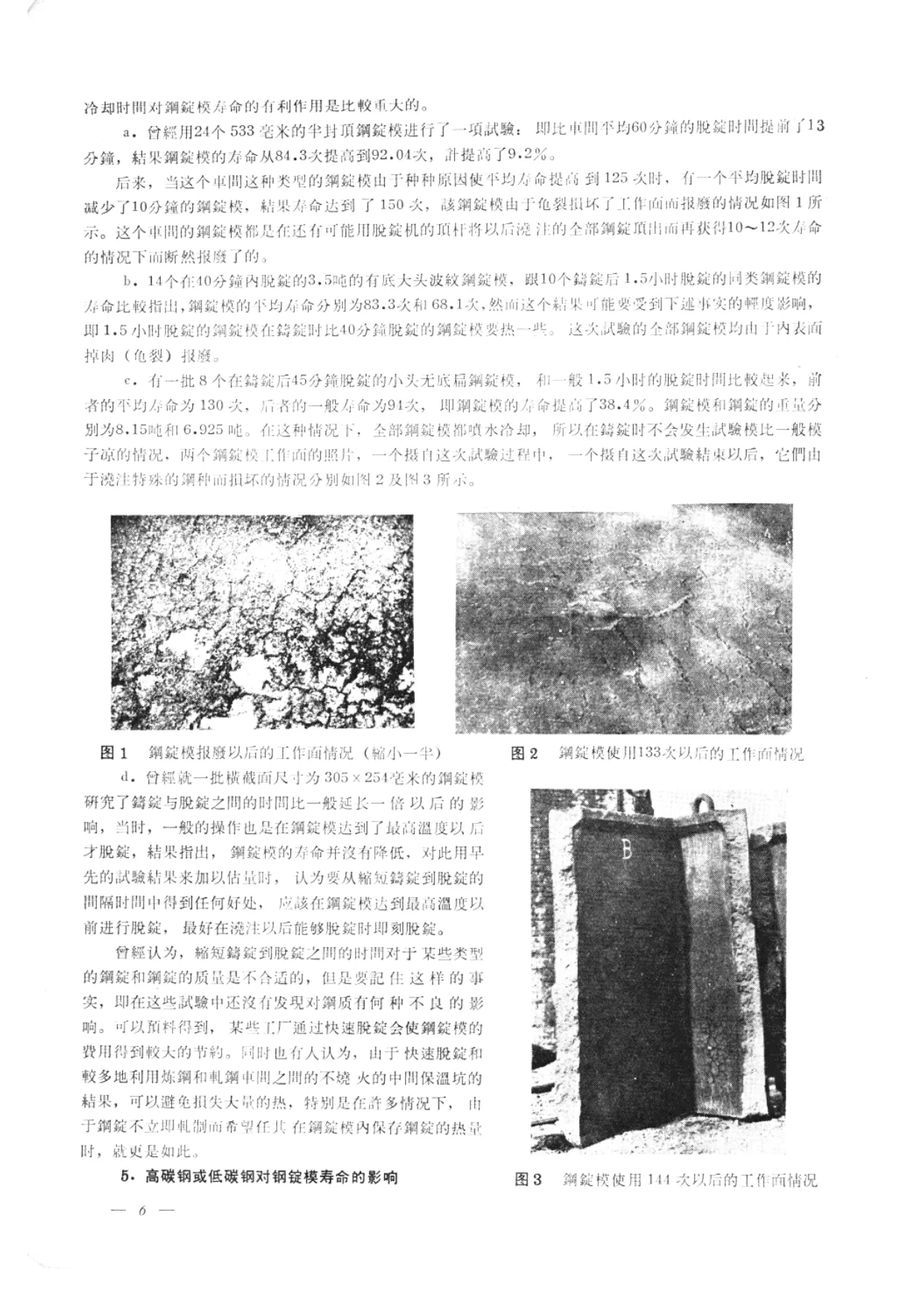

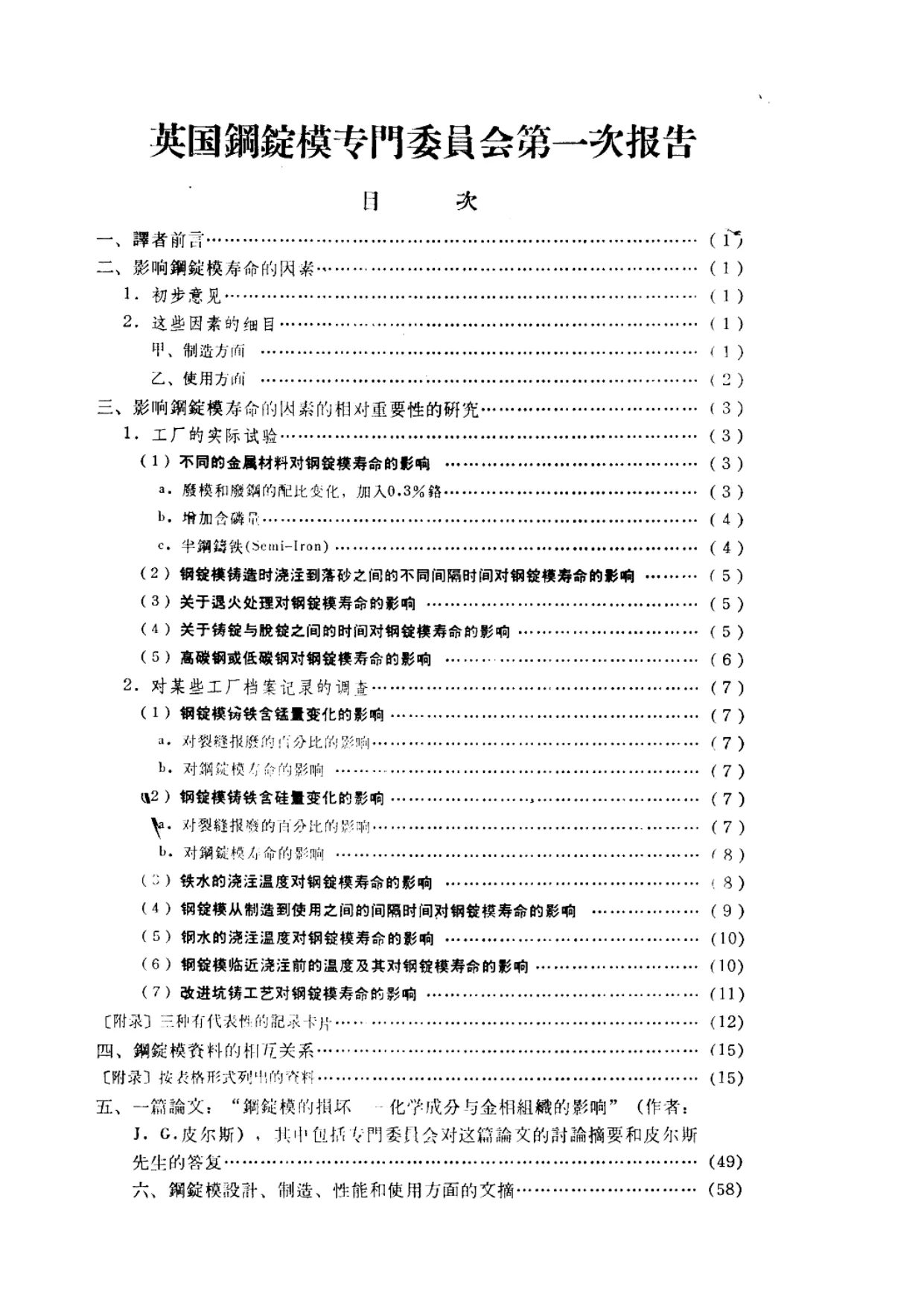

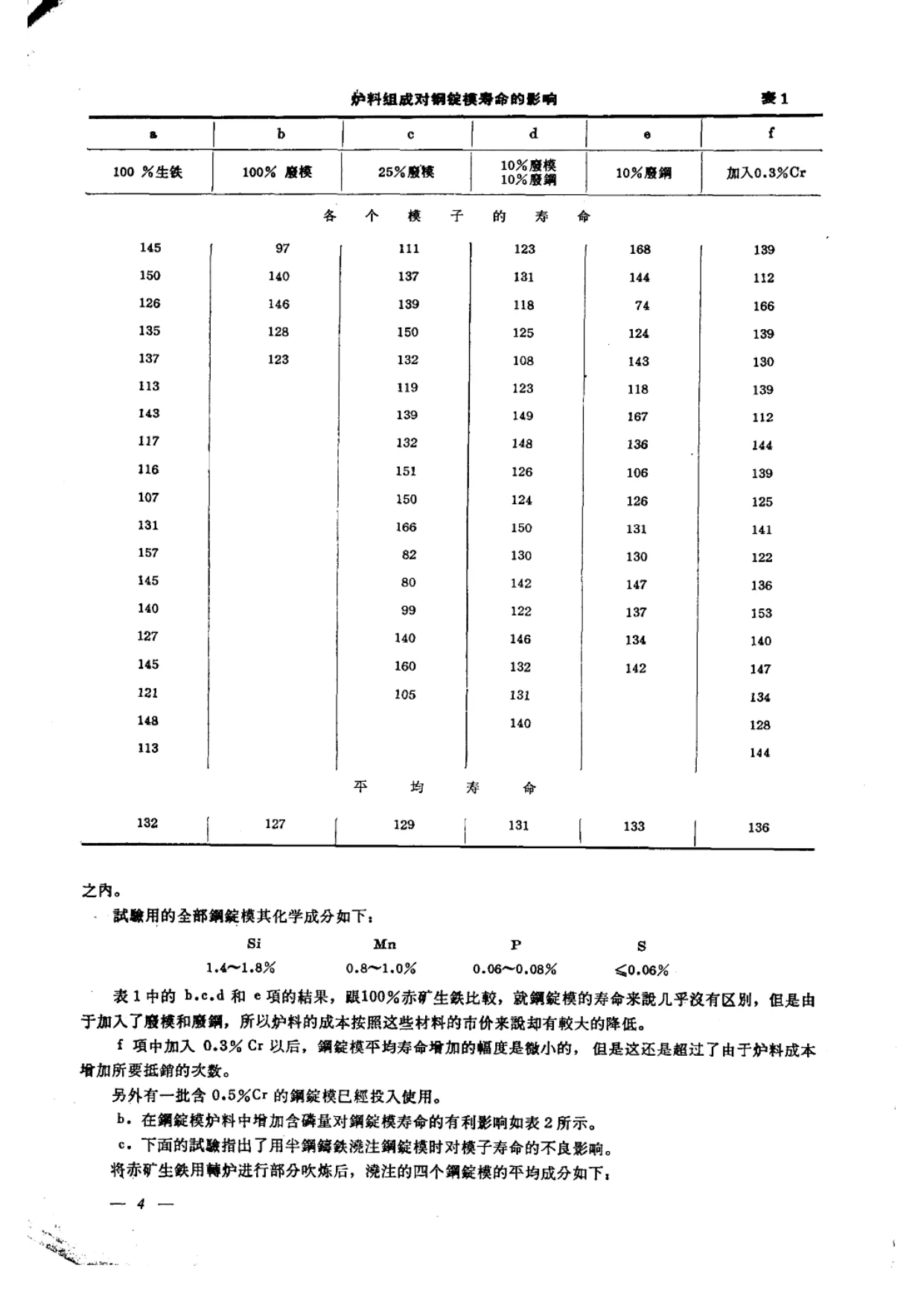

第一次报告日次列有“译者前言”“影响钢锭模寿命的因素”“影响钢锭模寿命的因素的相对重要性的研究”等部分。“影响钢锭模寿命的因素”又分初步意见和因素细目，因素细目分制造方面与使用方面：制造方面包括制造方法（冲天炉铁水、高炉铁水或反射炉铁水浇注，浇注温度，浇注到落砂之间的间隔时间，使用前是否退火或经其他处理，铸造工艺其他项目）、钢锭模设计（小头或大头、有底或无底，模壁厚度和形状，模子尺寸，有底模底部设计）、钢锭模铸铁成分、炉料、钢锭模铸铁的物理性能和机械性能等；使用方面包括炼钢方法、钢质、钢水浇注温度、钢罐铸口尺寸和型式及罐内钢水深度、钢水浇注方法、浇注操作、脱模方法、钢锭模报废标准、铸锭时模温、脱锭前温度、浇注时和浇注后钢锭模温度分布、涂料、保温帽、机械加工、防止钢流冲击措施、铸锭后头部保温、钢锭模从制造到使用所经过时间等。正文还记述专门委员会确定因素相对重要性采用工厂实际试验、调查工厂档案记录、收集工厂资料相互关系三种方法，并载有炉料组成对钢锭模寿命影响、钢锭模铸铁含磷量影响、浇注到落砂间隔时间影响、退火处理影响、铸锭与脱锭之间时间影响、高碳钢或低碳钢影响等试验数据与讨论，附有记录卡片样式。本次仅见前20页，后续内容待补。
