简易煤气炉炉型图册

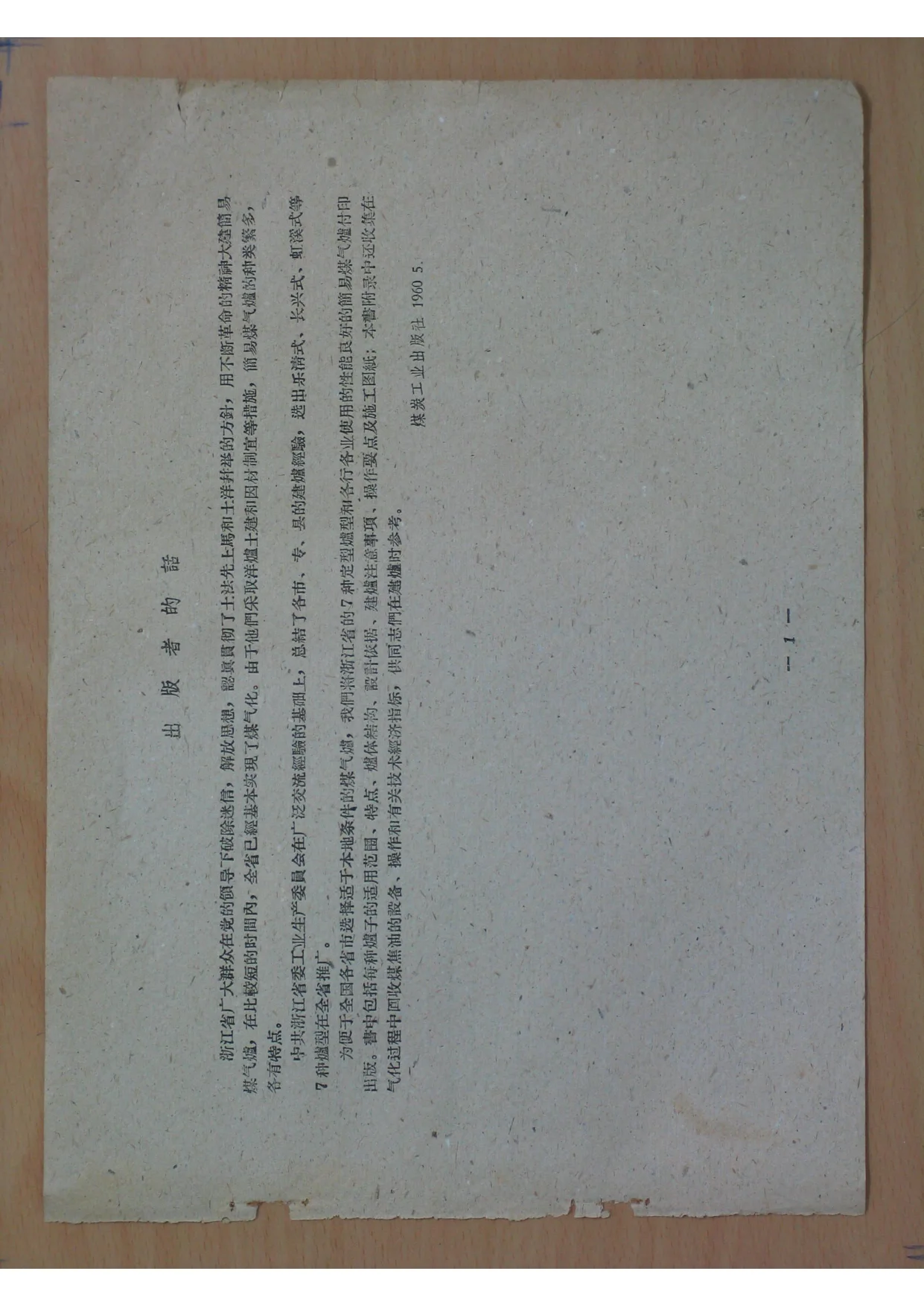

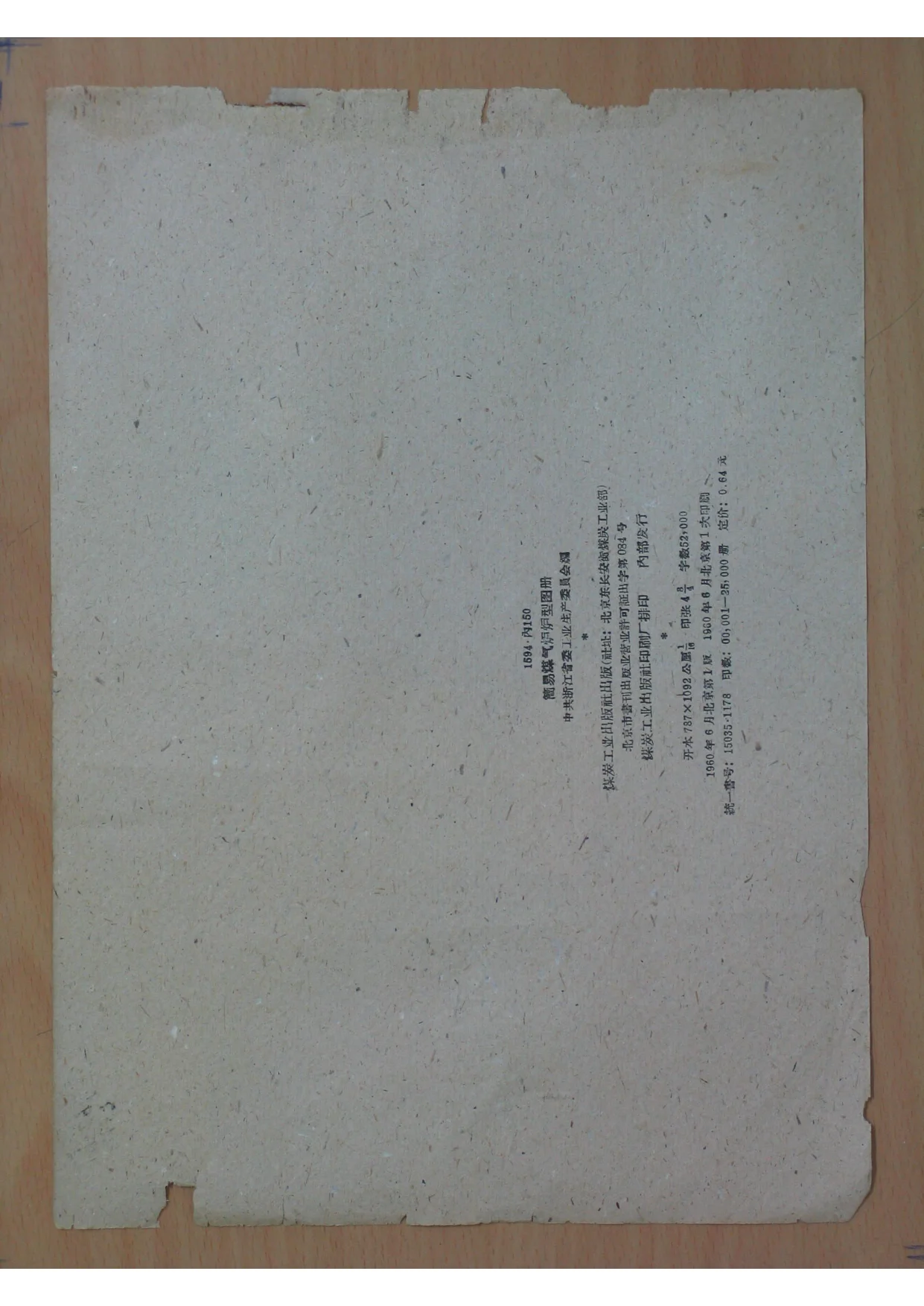

本书为中共浙江省委工业生产委员会编《简易煤气炉炉型图册》，煤炭工业出版社1960年6月北京第1版第1次印刷，统一书号15035·1178，印数00,001—25,000册，定价0.64元，开本787×1092公厘1/10，印张4 8/4，字数52,000。封面标注“内部资料 注意保存”，版权页标注“内部发行”。据出版者的话，浙江省广大群众在党的领导下破除迷信，解放思想，认真贯彻了土法先上马和土洋并举的方针，用不断革命的精神大建简易煤气炉，在比较短的时间内，全省已经基本实现了煤气化。由于他们采取洋炉土建和因材制宜等措施，简易煤气炉的种类繁多，各有特点。中共浙江省委工业生产委员会在广泛交流经验的基础上，总结了各市、专、县的建炉经验，选出乐清式、长兴式、虹溪式等7种类型在全省推广。为便于全国各省市选择适于本地条件的煤气炉，煤炭工业出版社将浙江省的7种定型炉型和各行各业使用的性能良好的简易煤气炉付印出版。书中包括每种炉子的适用范围、特点、炉体结构、设计依据、建炉注意事项、操作要点及施工图纸；本书附录中还收集在气化过程中回收煤焦油的设备、操作和有关技术经济指标，供同志们在建炉时参考。

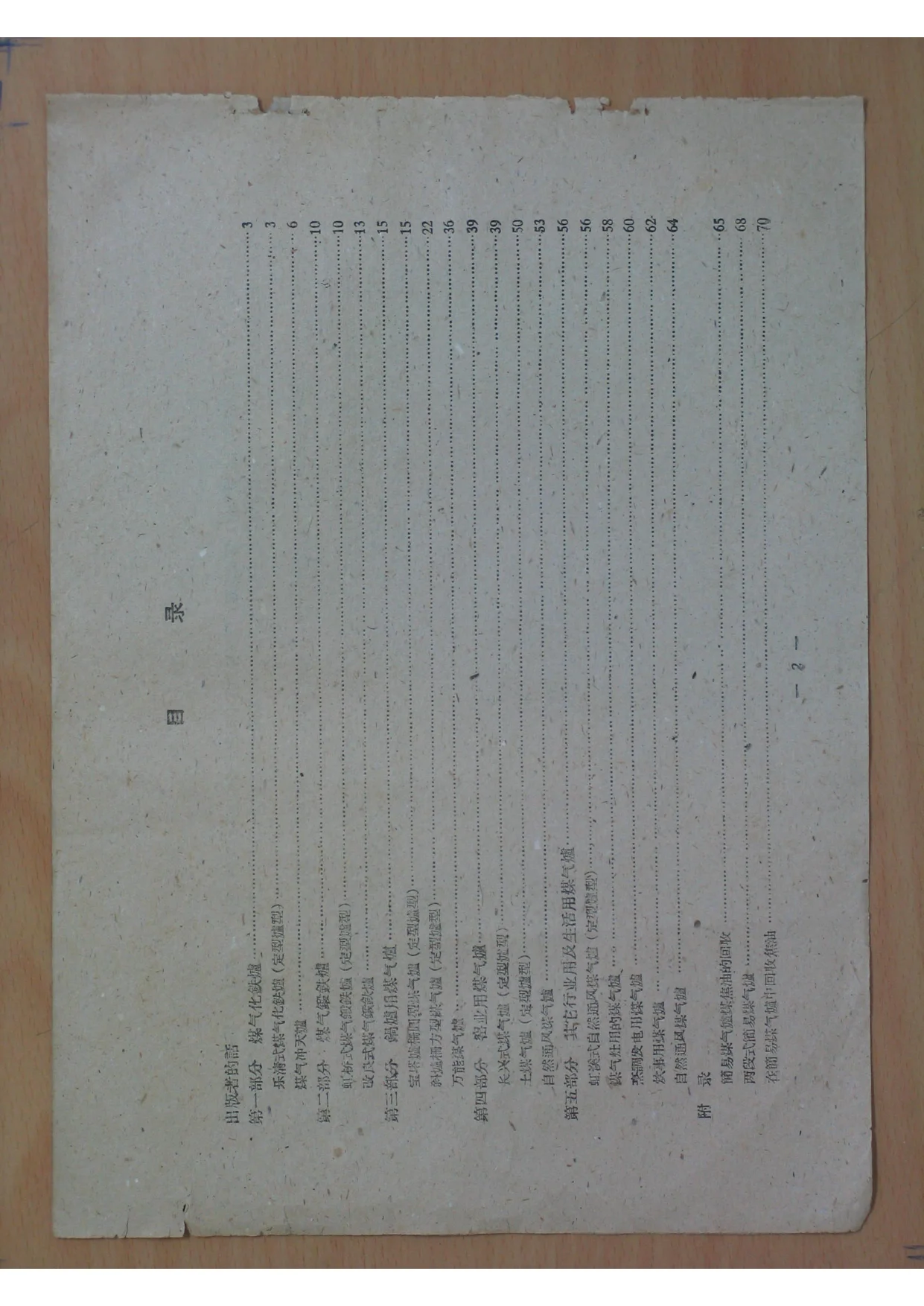

据目录，全书分五部分并附附录。第一部分“煤气化铁炉”收乐清式煤气化铁炉（定型炉型）和煤气冲天炉；第二部分“煤气锻铁炉”收虹桥式煤气锻铁炉（定型炉型）和改良式煤气锻铁炉；第三部分“锅炉用煤气炉”收宝塔炉栅圆型煤气炉（定型炉型）、斜炉栅方型煤气炉（定型炉型）和万能煤气炉；第四部分“铝业用煤气炉”收长兴式煤气炉（定型炉型）、土煤气炉（定型炉型）和自然通风煤气炉；第五部分“其它行业用及生活用煤气炉”收虹溪式自然通风煤气炉（定型炉型）、煤气灶用的煤气炉、蒸润发电用煤气炉、炊事用煤气炉和自然通风煤气炉；附录收“简易煤气炉煤焦油的回收”“两段式简易煤气炉”“从简易煤气炉中回收焦油”。

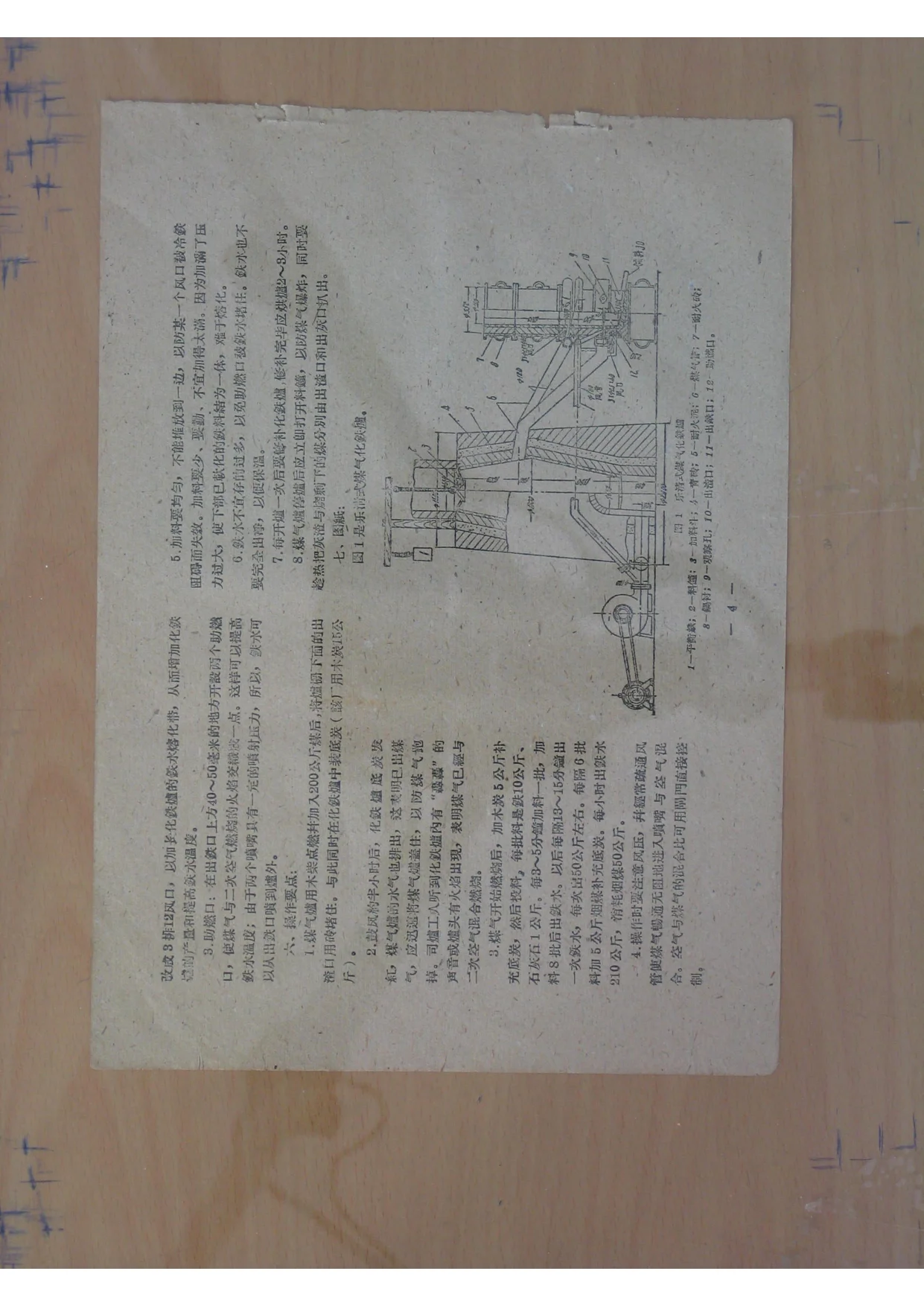

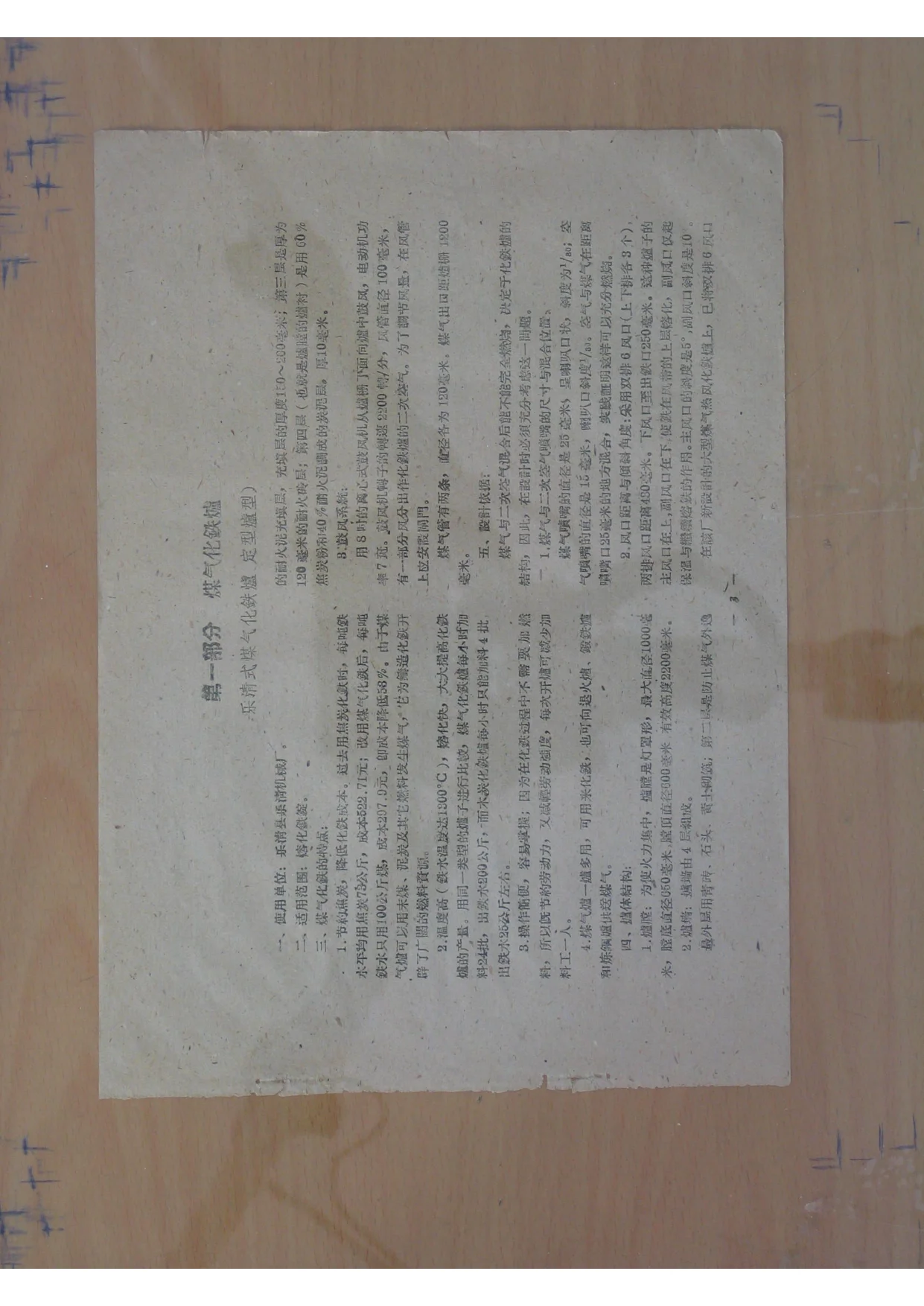

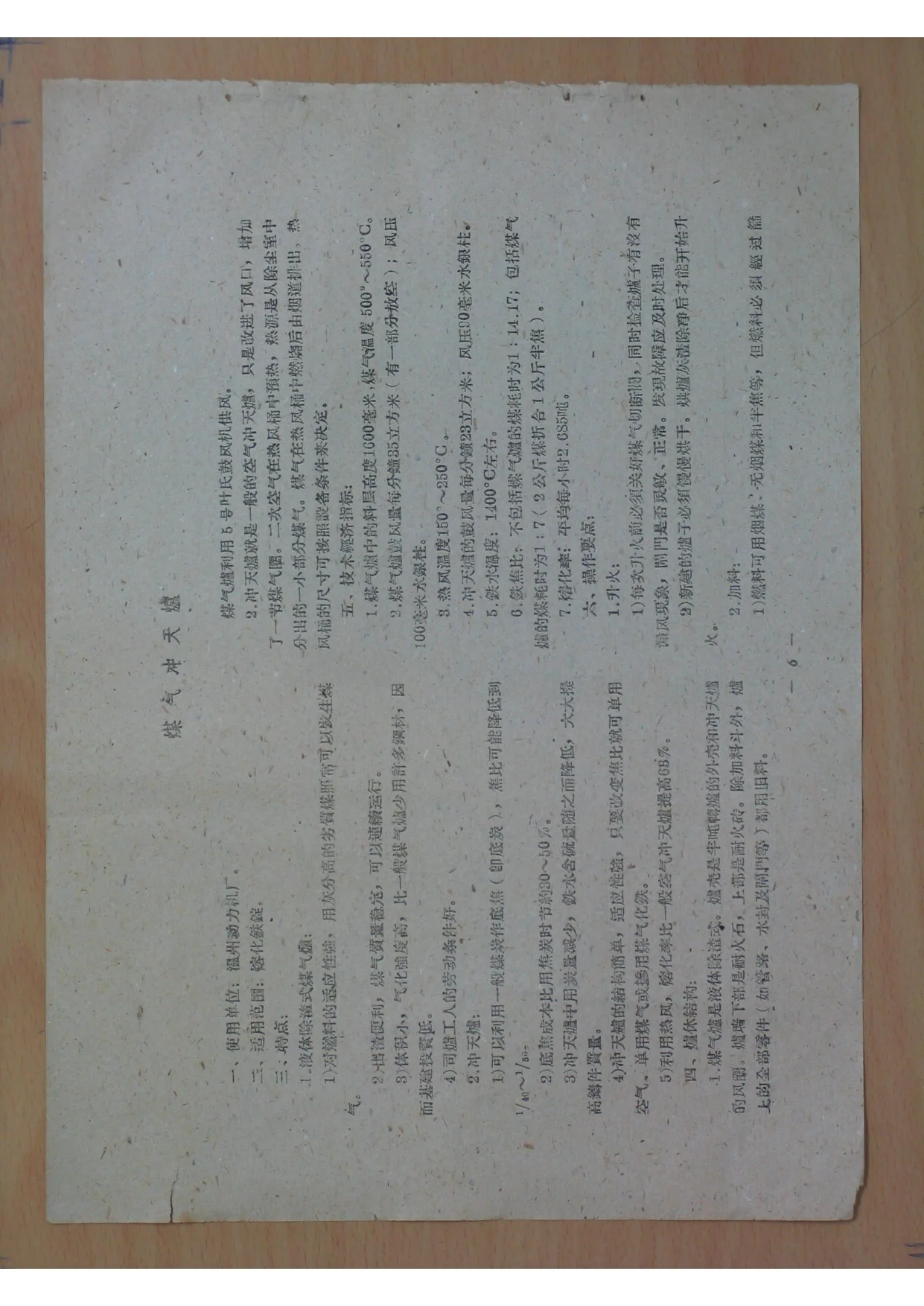

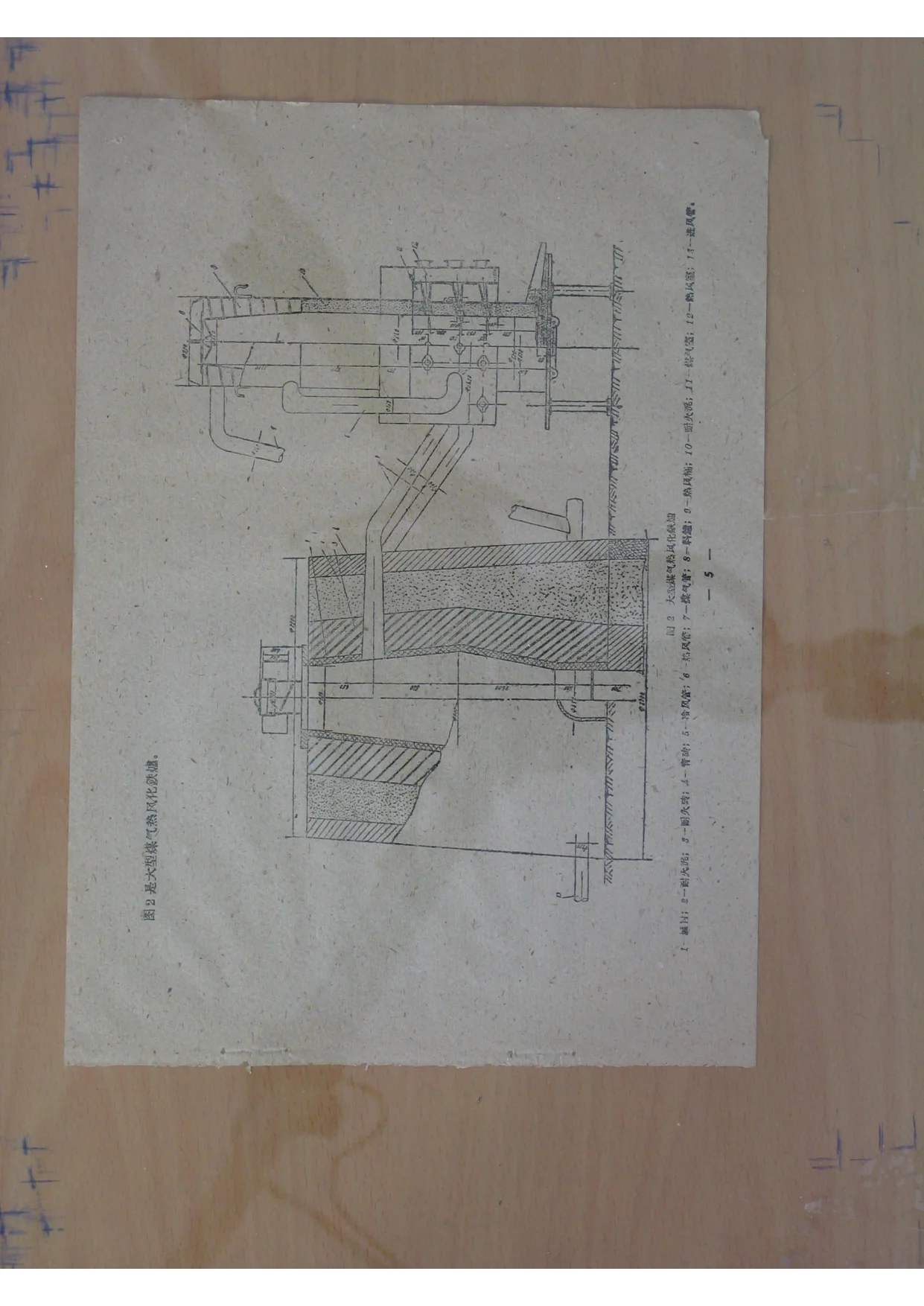

本次所见前20页包括出版者的话、目录及第一部分乐清式煤气化铁炉、煤气冲天炉和第二部分虹桥式煤气锻铁炉、改良式煤气锻铁炉部分内容。乐清式煤气化铁炉部分列使用单位为乐清县乐清机械厂，适用范围为熔化铁锭，特点包括节约焦炭、降低成本（每吨铁水用焦炭75公斤、成本522.71元，改用煤气化铁后每吨铁水只用100公斤煤、成本297.9元，成本降低58%）、温度高（铁水温度达1800℃）、熔化快、操作简便、一炉多用等；炉体结构包括炉膛为灯罩形、最大直径1000毫米、有效高度2200毫米，炉墙由青砖石头黄土层、耐火泥充填层、耐火砖层和炭泥层四层组成，鼓风系统用8吋离心式鼓风机、电动机功率7瓩、转速2200转/分、风管直径100毫米；设计依据包括煤气与二次空气喷嘴尺寸与混合位置、双排6风口、风口距离与倾斜角度、助燃口等；操作要点包括用木柴点燃并加入200公斤煤、鼓风约半小时后出煤气、加木炭补充底炭、每批料铁10公斤石灰石1公斤、每3～5分钟加料一批、加料8批后出铁水、每隔13～15分钟出一次铁水、每次出50公斤左右、每小时出铁水210公斤、消耗烟煤50公斤等；并附乐清式煤气化铁炉和大型煤气热风化铁炉图。煤气冲天炉部分列使用单位为温州劲力机厂，适用范围为熔化铁锭，特点包括对燃料适应性强、出渣便利、煤气质量稳定、体积小、气化强度高、基建投资低、司炉工人劳动条件好、可利用一般煤炭作底焦、底焦成本比用焦炭节约、铁水含硫量降低、结构简单、适应性广、利用热风熔化率比一般空气冲天炉提高68%等；炉体结构为液体除渣式，炉壳为半吨转炉外壳和冲天炉风圈；技术经济指标包括料层高度1600毫米、煤气温度500～550℃、煤气炉鼓风量每分钟35立方米、风压、热风温度150～250℃、冲天炉鼓风量每分钟23立方米、风压90毫米水银柱、铁焦比1：14.17（不包括煤气炉煤耗）、1：7（包括煤气炉煤耗）、铁水温度1400℃左右、熔化率平均每小时2.65吨；操作要点包括打火前关好煤气切断阀、检查漏风现象、新建炉子慢慢烘干、燃料可用烟煤无烟煤和半焦、粒度15～20毫米、湿燃料不能入炉、料层高度以表面显现暗红色为度、正式化铁时每小时耗煤约225～300公斤、每10分钟加一次燃料、送煤气前关上加料斗并在熄火孔上点火检查煤气质量、煤气切断阀逐步开大、保持料层一定高度、每20～30分钟打钎一次、每半小时出渣一次、停炉前半小时停止加燃料、停炉时关闭煤气切断阀并同时停风、打开放空阀过九分钟后再打开料钟等；安全注意事项包括不得在加料斗或放空阀上点火、升火及停风前必须先关闭切断阀以防进入空气发生爆炸、打钎及加煤时要站在上风头以防煤气中毒、加料台扶梯要安全牢固、煤气炉旁应放置消防设备等；并附煤气冲天炉和热风炉图。虹桥式煤气锻铁炉部分列使用单位为长兴县虹桥人民公社农具厂，适用范围为金属制品的加热、回火、淬火和锻铁；特点包括温度高（锻铁炉内温度达1300℃）、加热时间短（加热一块2.5公斤重土钢只用4分钟，过去用手拉风箱需22分钟，效率提高4.5倍）、节约燃料降低成本（过去全厂22座锻铁炉每天12小时用煤1200公斤，现在一座煤气锻铁炉每天煤耗只有400公斤，降低煤耗两倍）、适应性强、结构简单用料省建炉费用低（建一座炉口直径450毫米、炉膛直径700毫米的煤气炉只要10个工、材料费120元）、操作简便（每天加煤两次每次200公斤、从建炉到操作只要2～3天就能掌握）；炉体结构包括炉墙由4层组成、炉膛为灯罩形、炉口直径450毫米、炉膛直径750毫米、炉缸直径500毫米、炉身外形为阶梯式、锻造炉嵌在煤气炉墙中、炉膛断面为半圆形、一般开设5～6个、每个锻造炉有一根二次空气管、煤气炉上装铸铁炉栅共12条、煤气炉和锻造炉共用一台8吋叶氏离心鼓风机供风等；操作要点包括点火前检查传动装置和鼓风机轮叶、向炉中放入干柴点火、用焦炭屑煤球作燃料每天加2～3次每次约150公斤、燃料加到煤气出口管中心线以下50～100毫米处、锻铁炉点火后每个炉内可放铁锭5～6块重约70公斤、第一批铁锭加热时间约20分钟、火力大小可用鼓风机两个支管阀门调节等；注意事项包括锻造炉内应先燃起火源然后放煤气、停炉时要把煤气炉顶盖打开以防爆炸、开炉后如发现火焰只在锻造炉口燃烧而炉内无火是二次空气太少、如点不着火是二次空气太多等；并附虹桥式煤气炉和虹桥式煤气锻铁炉图。改良式煤气锻铁炉部分列使用单位为杭州通用机器厂，适用范围为金属制品的加热、退火、淬火和热处理；特点包括具备虹桥式煤气锻铁炉优点、在炉膛内加设水套基本消灭煤气炉内结渣现象、采用活动炉栅排渣便利、出渣口下面设滑板省却掏渣操作、改善司炉工人劳动条件并为煤气炉机械化和半机械化打下基础；炉体结构包括在炉膛高温区加一个水套、水套用钢板制成内壁厚10毫米外壁厚5毫米总厚度100～150毫米、水套内径800毫米外径1100毫米、进排水管各装两根每根直径2吋、水套顶部装有直径2吋安全阀、水在水套内循环流动温度不得超过80℃、排出的热水可供生活福利之用、墙壁下部改为直筒形便利出渣、用可以旋转的炉条组成炉栅、炉条是φ10毫米圆钢、炉条上焊有刮板、将出渣口下面改成大于32°的斜坡、料斗加高、风量风压必须与炉中料层厚度相适应、锻造炉一律加设炉门、加热炉上开设烟筒、炉墙厚度要大于200毫米等；并附改良式煤气锻铁炉图。本次仅见前20页，后续内容待补。
