圆弧齿伞齿轮加工手册

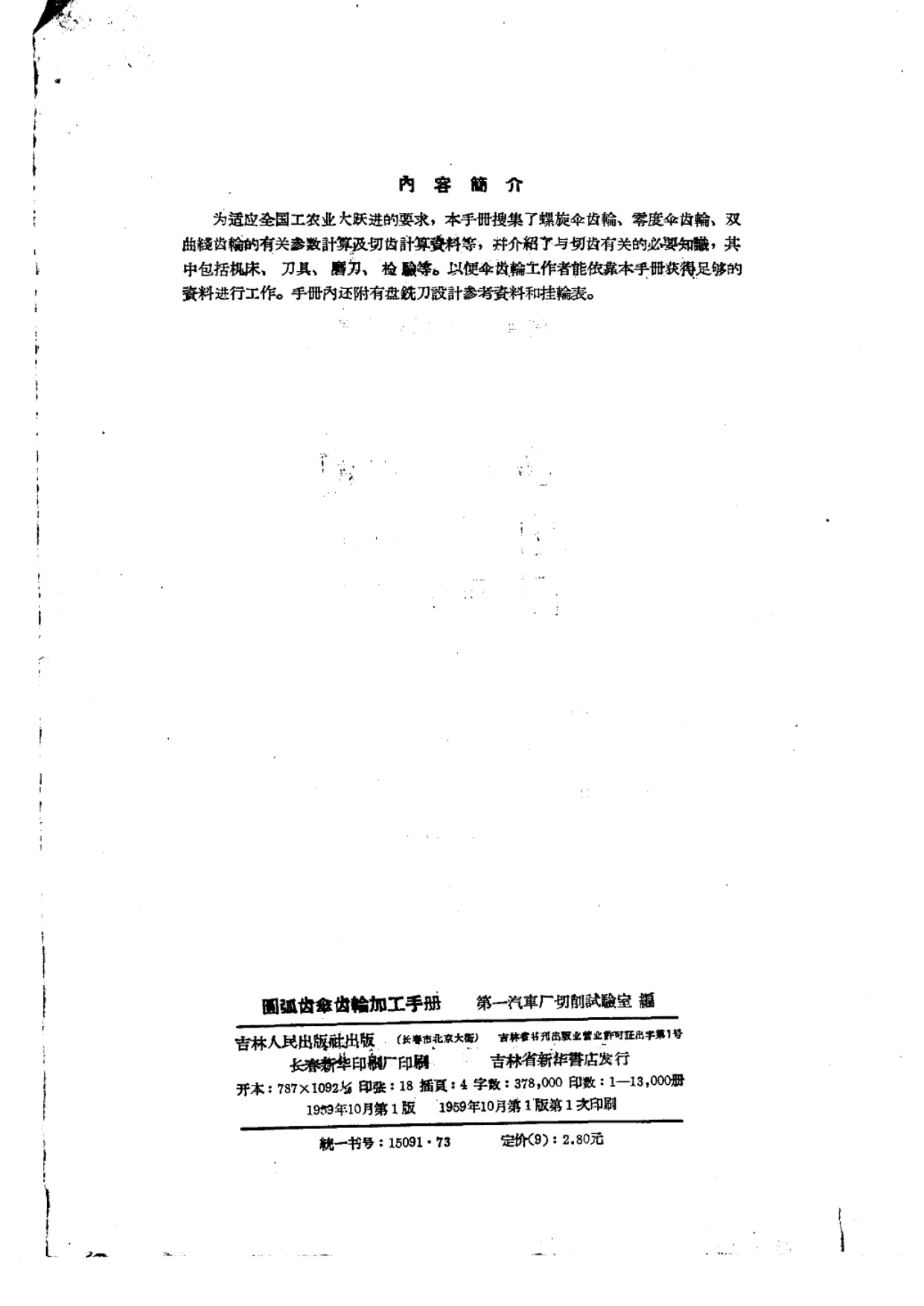

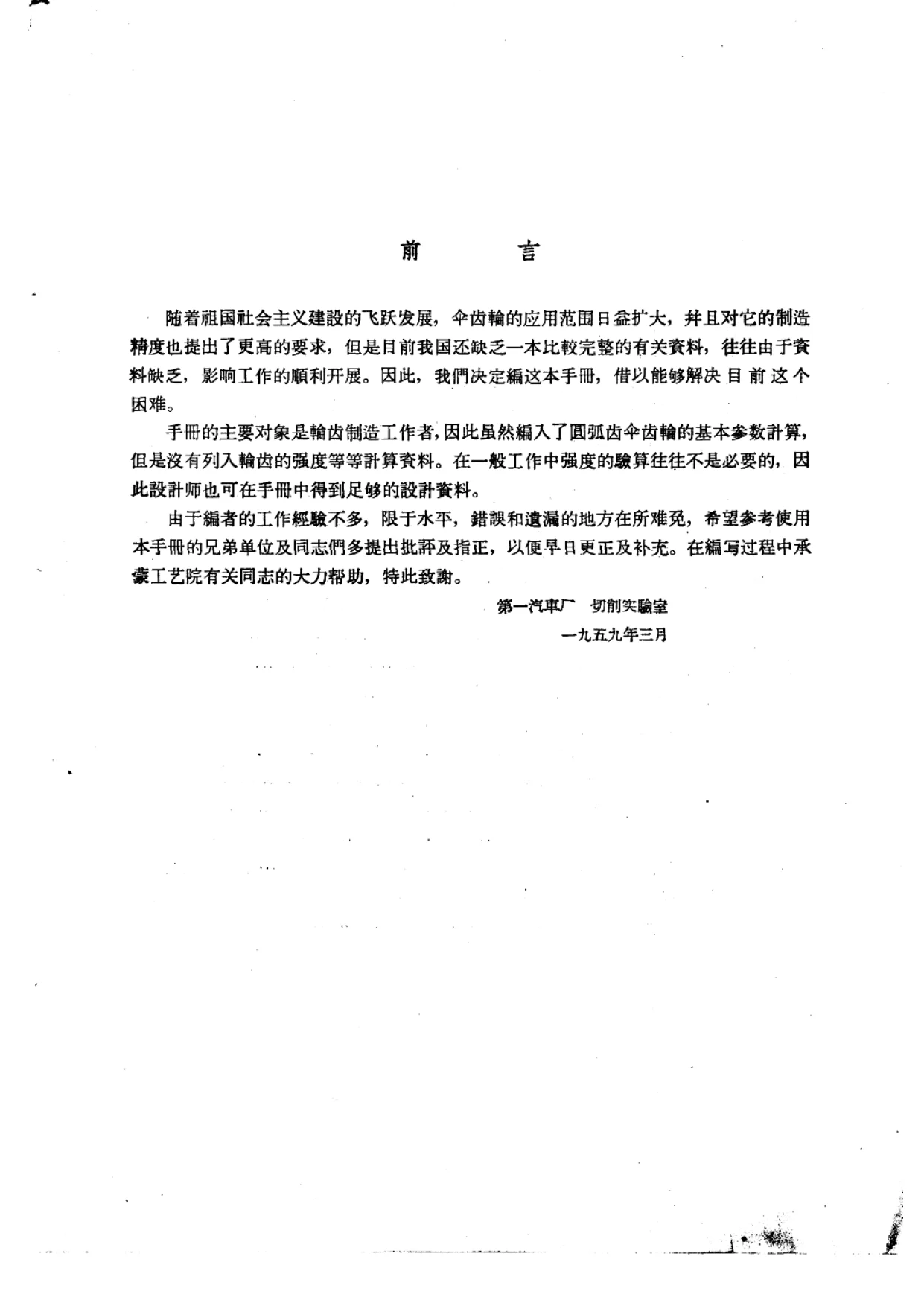

本书是1959年由吉林人民出版社出版的圆弧齿伞齿轮加工技术手册，由第一汽车厂切削试验室编。据卷首内容简介，为适应全国工农业大跃进的要求，手册搜集螺旋伞齿轮、零度伞齿轮、双曲线齿轮的有关参数计算及切齿计算资料，并介绍与切齿有关的必要知识，包括机床、刀具、磨刀、检验等，以便伞齿轮工作者能依靠本手册获得足够资料进行工作；手册内还附有盘铣刀设计参考资料和挂轮表。前言说明，随着祖国社会主义建设飞跃发展，伞齿轮应用范围日益扩大，制造精度要求更高，而当时我国还缺乏一本比较完整的有关资料，往往由于资料缺乏影响工作顺利开展，因此决定编这本手册以解决困难；手册主要对象是轮齿制造工作者，虽然编入圆弧齿伞齿轮基本参数计算，但没有列入轮齿强度等计算资料，一般工作中强度验算往往不是必要的，设计师也可在手册中得到足够的设计资料；编写过程中承蒙工艺院有关同志大力帮助，前言署第一汽车厂切削实验室一九五九年三月。

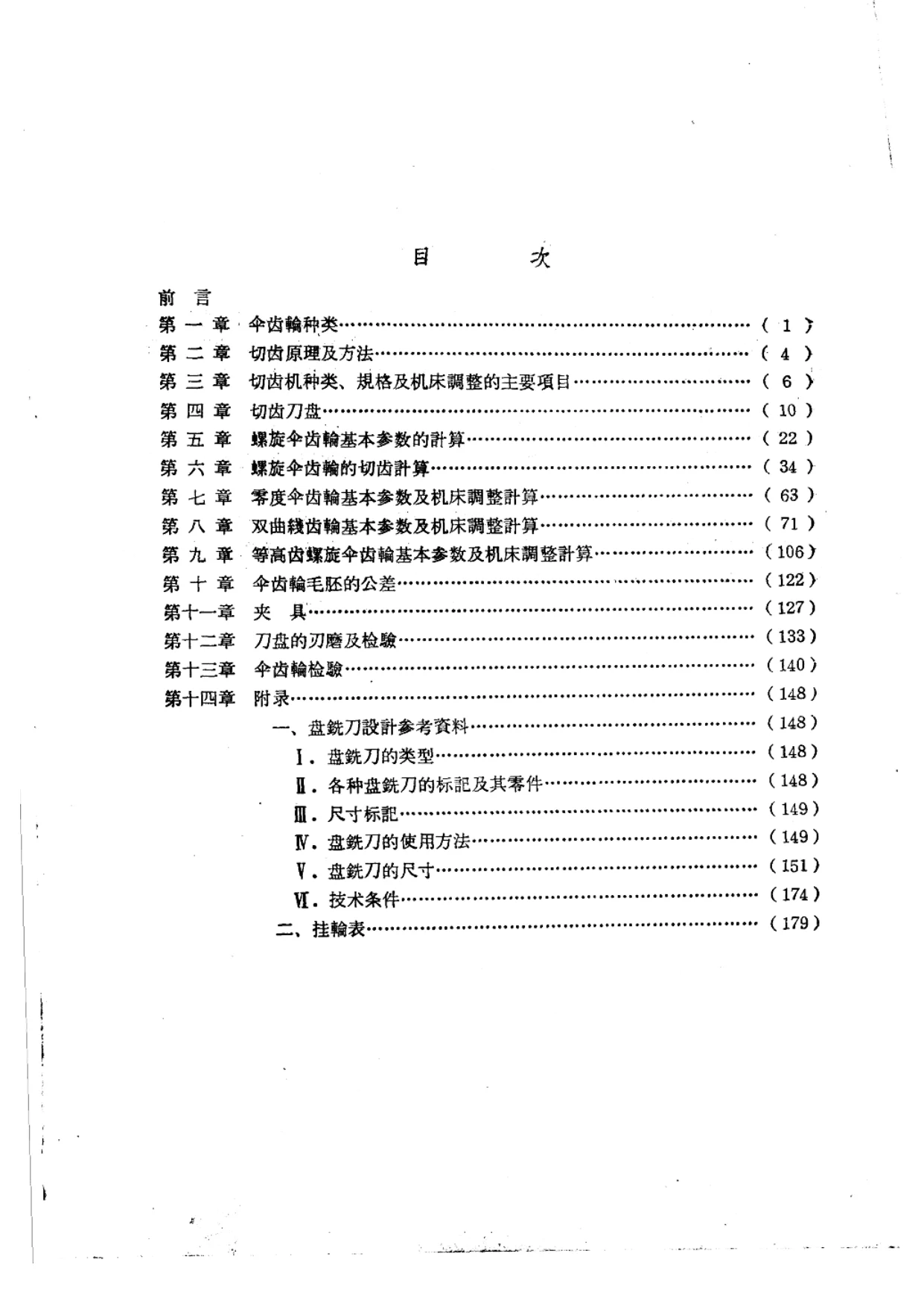

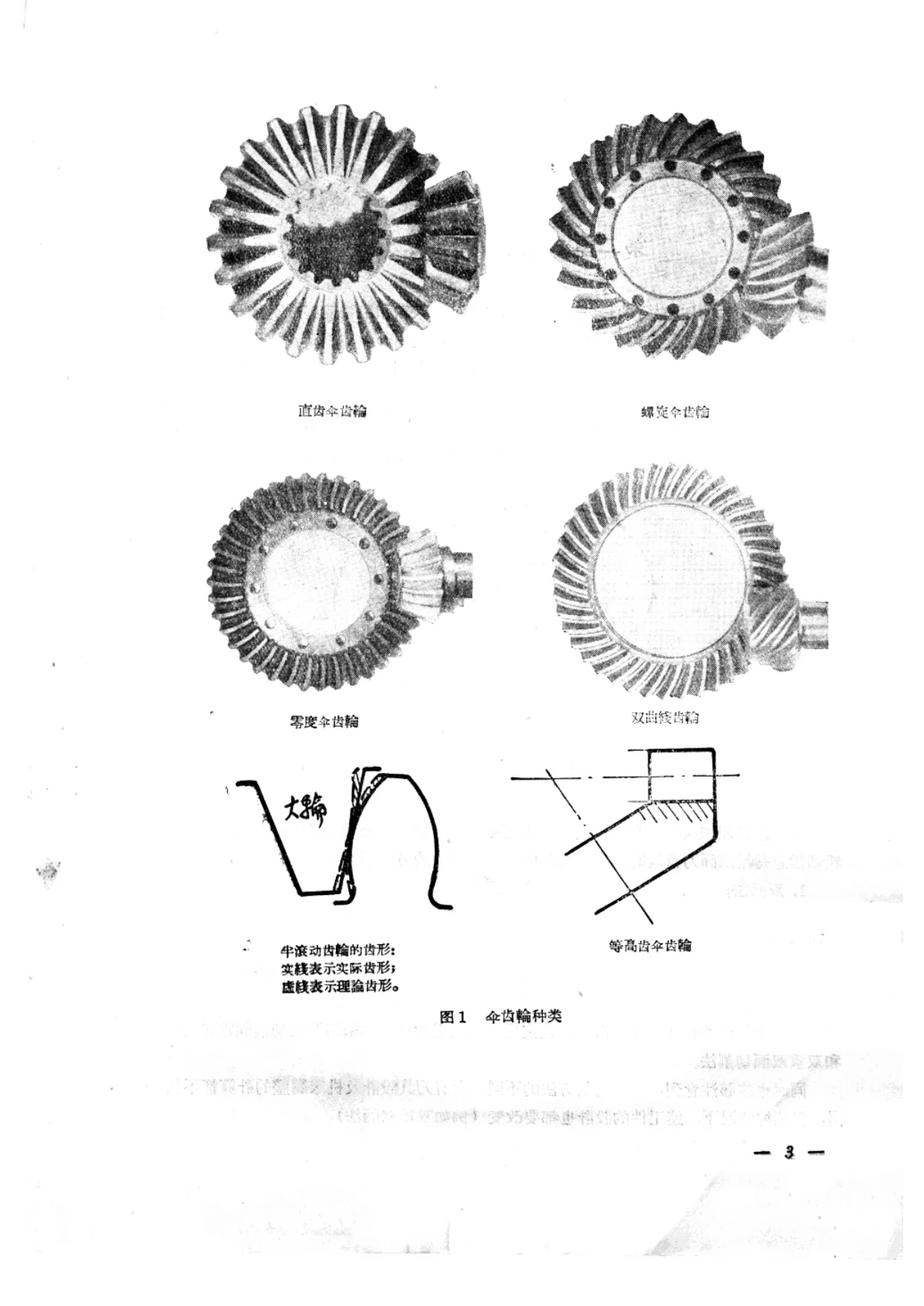

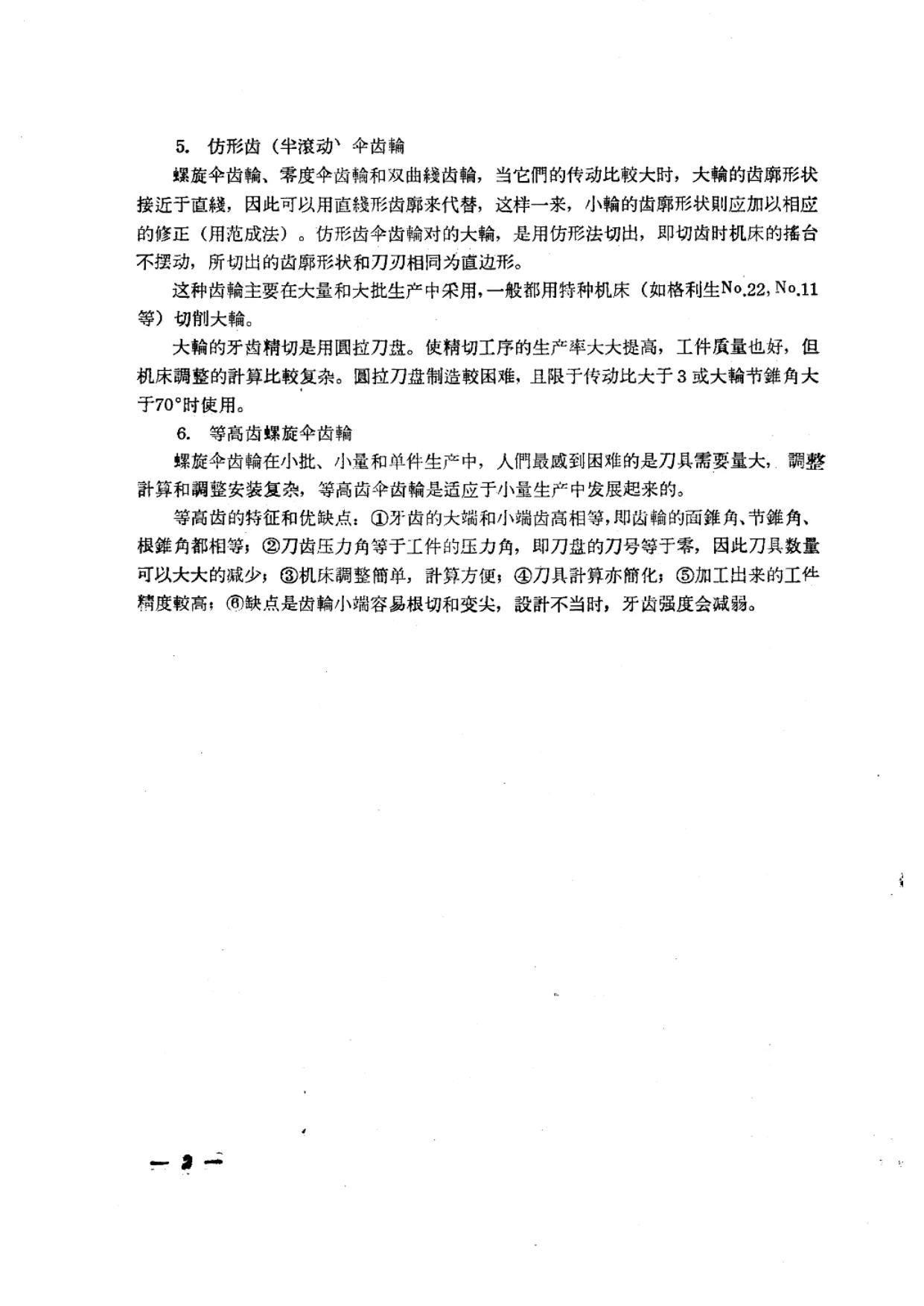

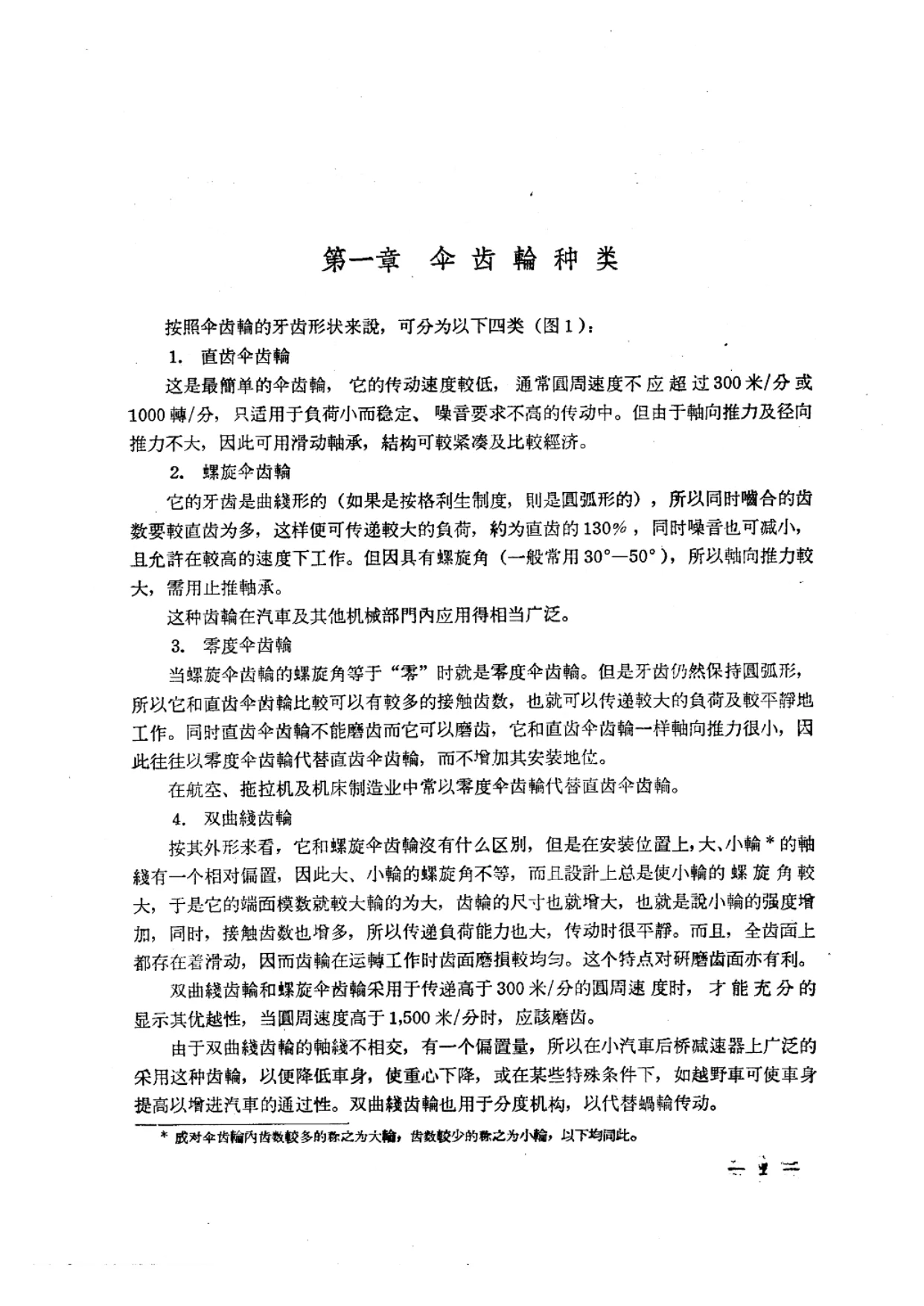

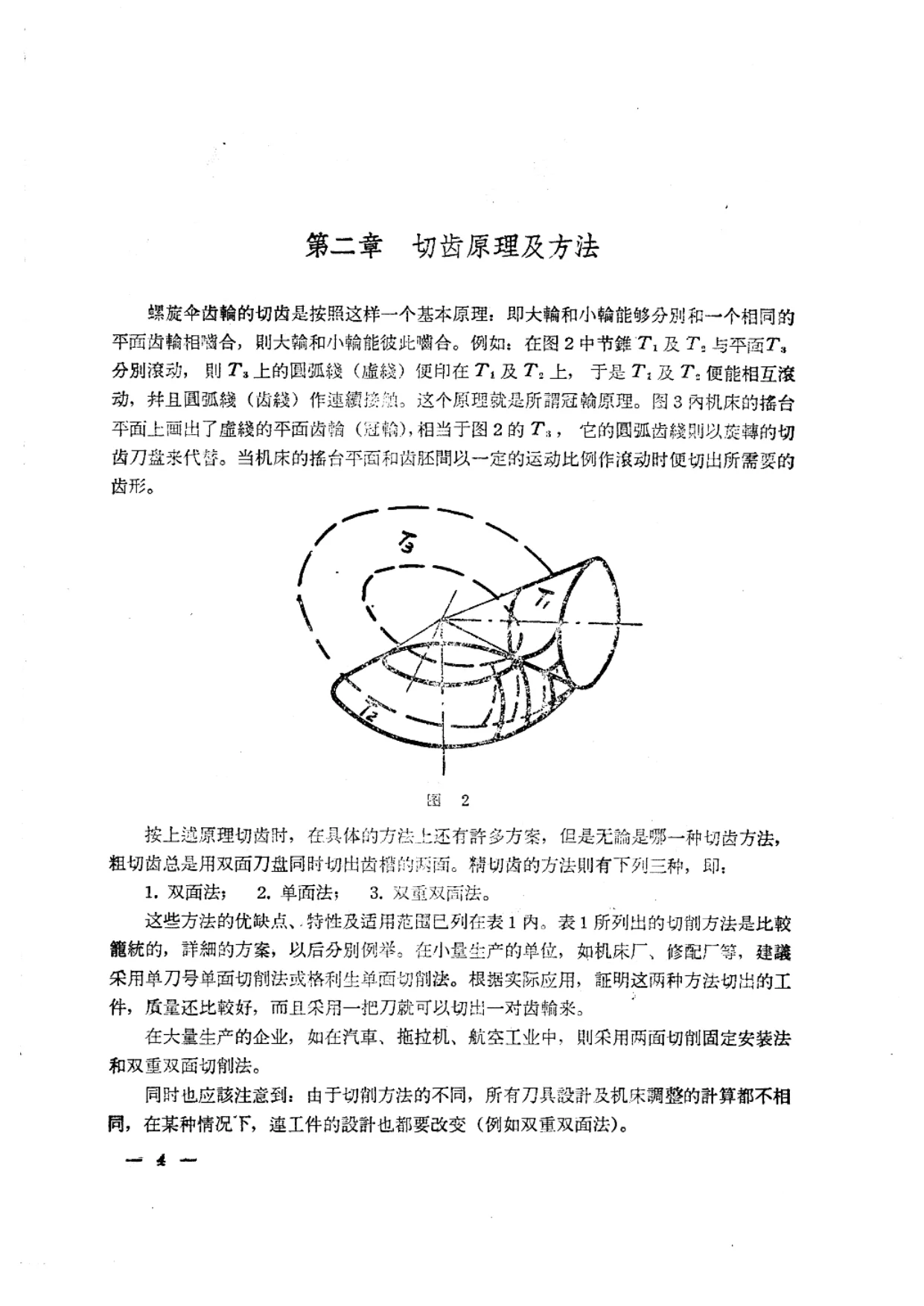

目录显示全书十四章：伞齿轮种类；切齿原理及方法；切齿机种类、规格及机床调整的主要项目；切齿刀盘；螺旋伞齿轮基本参数的计算；螺旋伞齿轮的切齿计算；零度伞齿轮基本参数及机床调整计算；双曲线齿轮基本参数及机床调整计算；等高齿螺旋伞齿轮基本参数及机床调整计算；伞齿轮毛胚的公差；夹具；刀盘的刃磨及检验；伞齿轮检验；附录。附录包括盘铣刀设计参考资料和挂轮表。本次所见前20页包括封面、版权页、内容简介、前言、目次及正文前四章部分内容。第一章按牙齿形状分直齿伞齿轮、螺旋伞齿轮、零度伞齿轮、双曲线齿轮、仿形齿（半滚动）伞齿轮、等高齿螺旋伞齿轮，述其特性、优缺点和应用范围。第二章说明冠轮原理，粗切齿用双面刀盘同时切出齿槽两面，精切齿有双面法、单面法、双重双面法，并以表1比较各法特性、机床和刀具数量、优缺点及适用范围；小量生产建议采用单刀号单面切削法或格利生单面切削法，大量生产采用两面切削固定安装法和双重双面切削法。第三章分粗切机和万能切齿机，列机床调整主要项目，如刀位、摇台角、刀倾角、刀转角、轮位、垂直轮位、床位、分度箱安装角，以及滚比、分齿、切削速度、进刀、摆角等挂轮，并述格利生No.16、No.15、528等确定刀盘中心的方法及参数变换。第四章述切齿刀盘结构、名义直径、单面双面、右旋左旋、粗精切及扇形刀盘，粗切刀盘支承环、精切刀盘凸肩和调节楔片、基准切刀、双面精切刀盘刀齿节距公式及扇形刀盘用于半滚动切削法精加工大轮等。

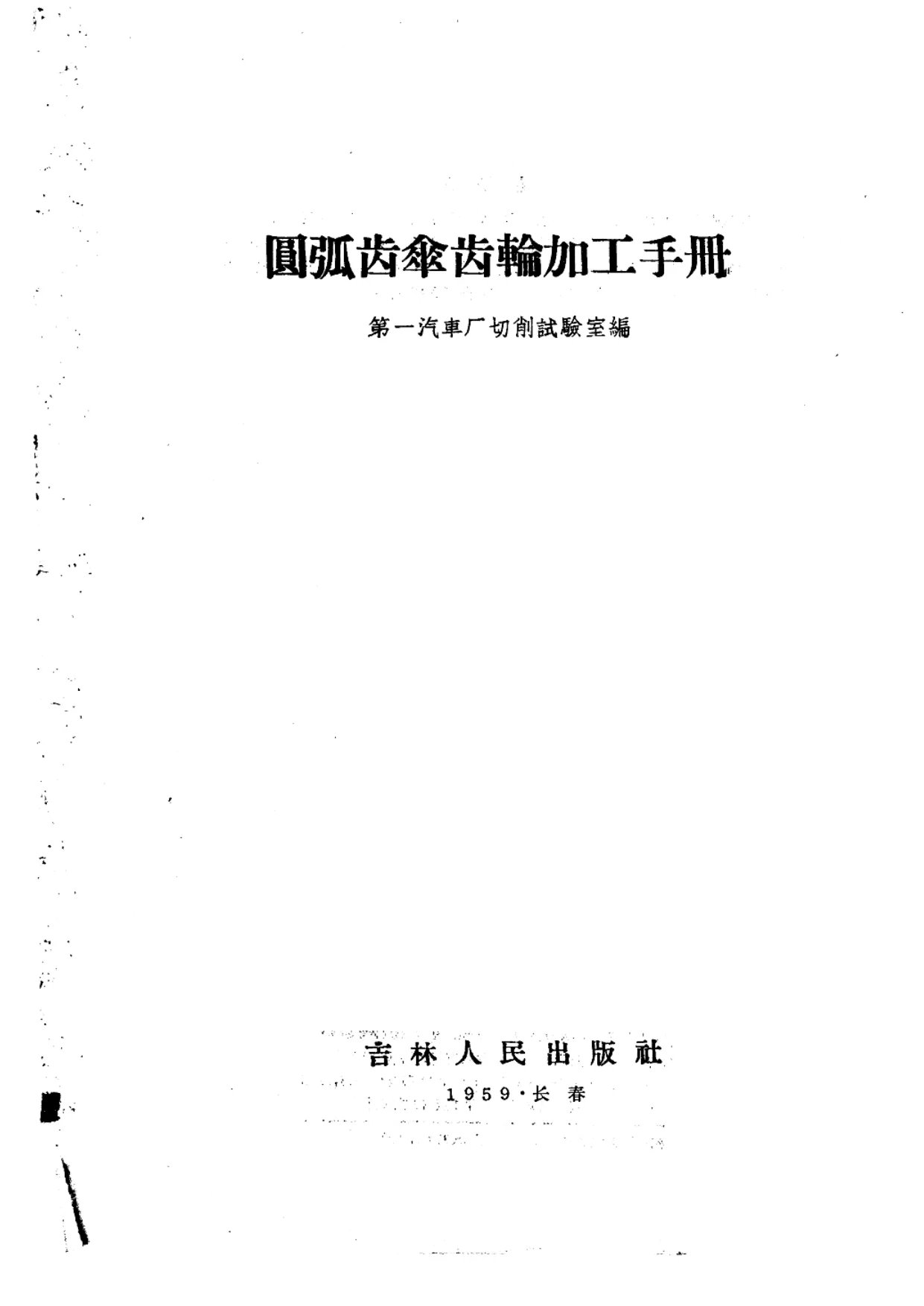

版本方面，本书1959年10月第1版第1次印刷，吉林人民出版社出版，长春新华印刷厂印刷，吉林省新华书店发行，开本787×1092，印张18，插页4，字数378,000，印数1—13,000册，统一书号15091·73，定价2.80元。本书保存了20世纪50年代末中国汽车工业齿轮加工工艺、机床调整和刀具设计资料，对机械制造工艺史和齿轮加工技术研究具有参考价值。本次仅见前20页，后续内容待补。
