建筑机具一条龙图册 第3册

本书为《建筑机具一条龙图册》第3册，木作工程机具分册，由建筑工程部建筑机具一条龙选型定型小组编，建筑工程出版社1960年5月第1版第1次印刷。据前言记载，当时建筑业的技术革新和技术革命运动正以排山倒海之势猛烈发展，广大职工的创造发明不断出现。为了把技术革新和技术革命的成果及时充分地应用到施工中去，建筑工程部于1960年3月从各省市抽调一批比较成熟的一条龙施工机具，在北京师范大学工地进行生产表演，并在此基础上，组织了创造者、工人和建筑工程部建筑科学研究院、机械设备制造局设计室、北京工业建筑设计院、北京市建筑工程局、北京建筑工业学院等单位的技术人员，采取三结合的办法，根据因地制宜、因工程制宜的原则，把各工种的一条龙机具按高、中、低三个类型进行选“龙”、定“龙”和综合提高。一般方法是先选定较优良的龙为基础，再吸收其他龙的优点加以综合改进。初步选定了混凝土、钢筋、木作、抹灰、水暖、粉刷油漆、砌砖等七条龙汇编成册，本书即为其中木作工程机具部分。前言还提到，苏联专家曾亲临工地指导，给予很大帮助。

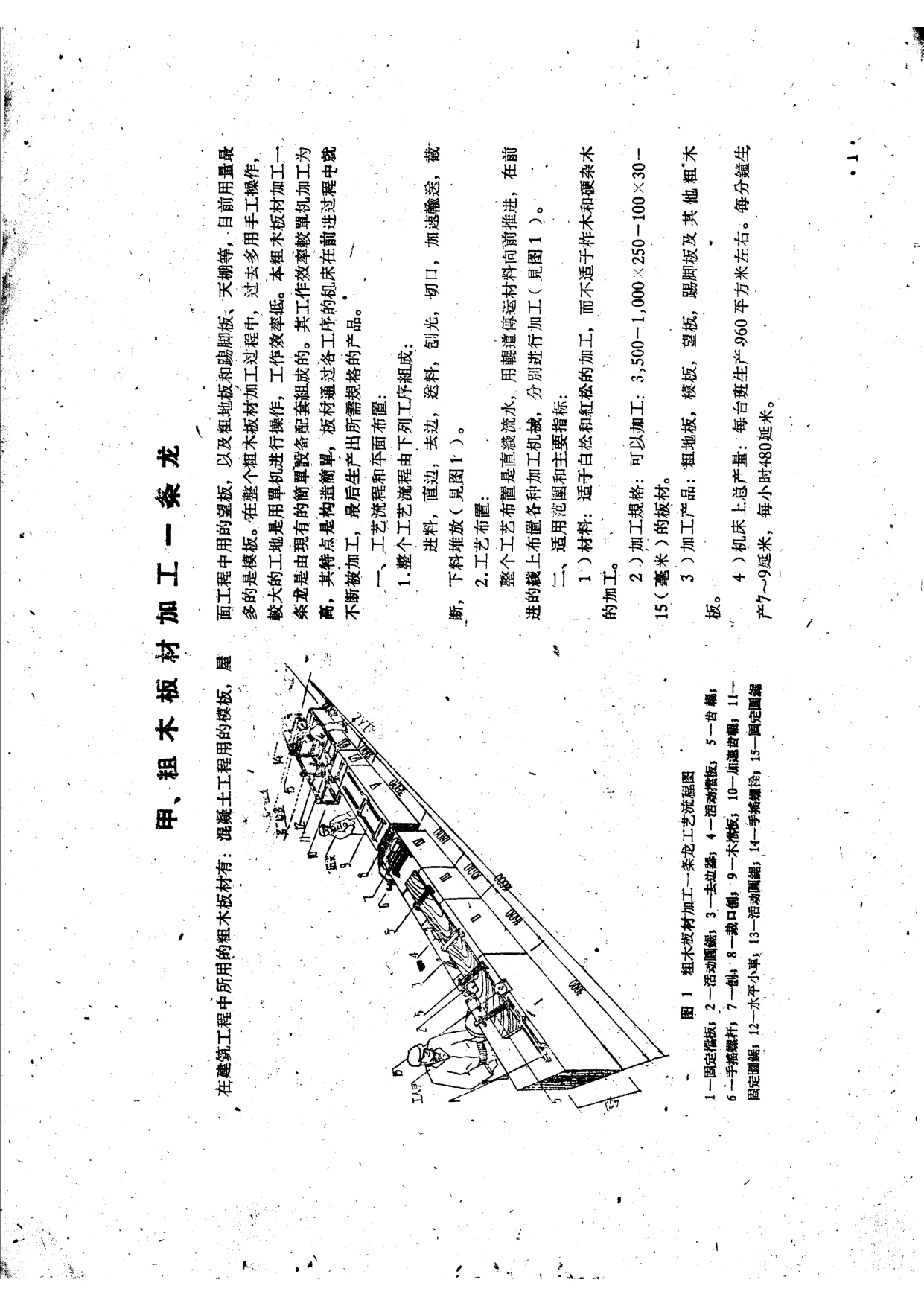

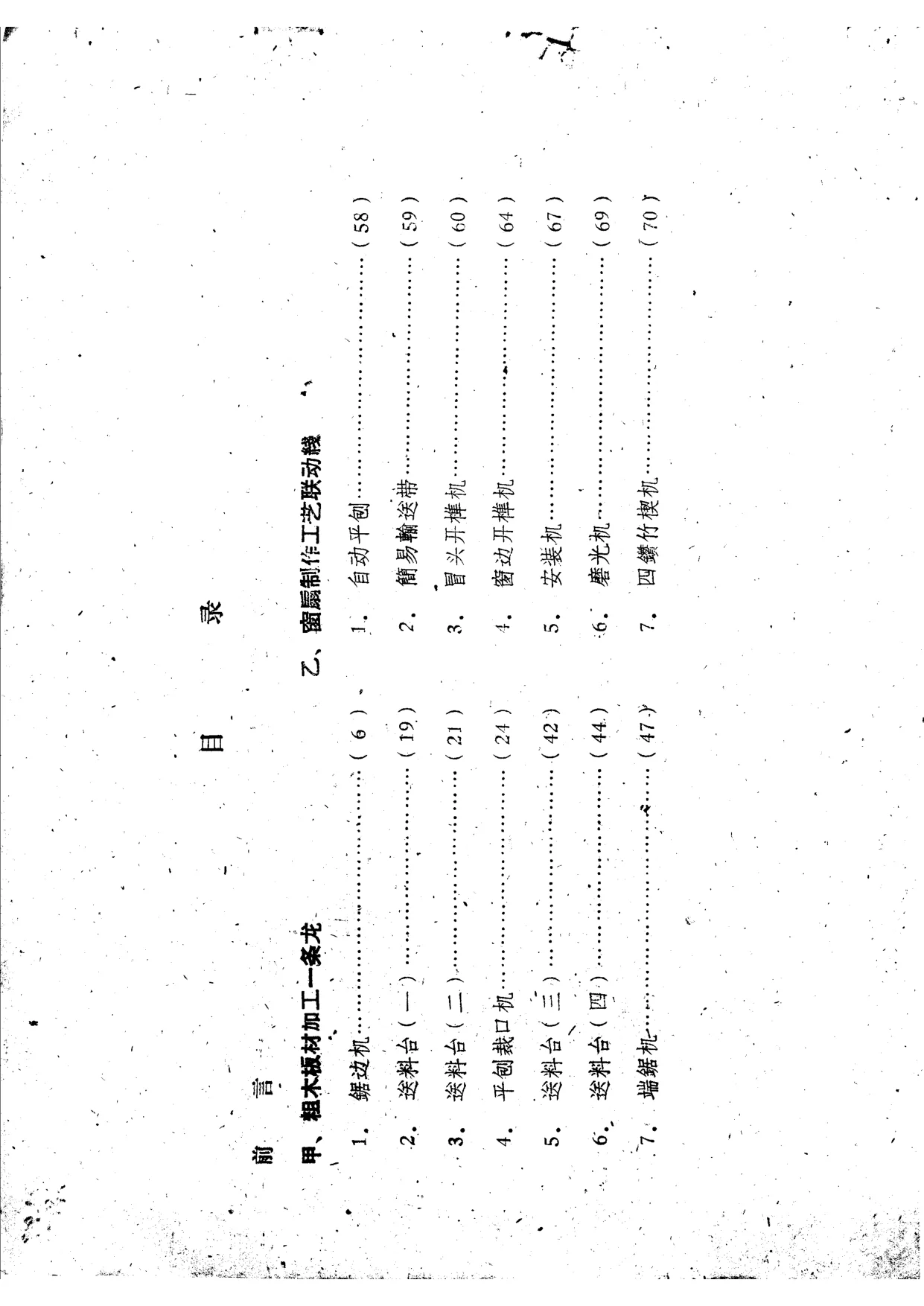

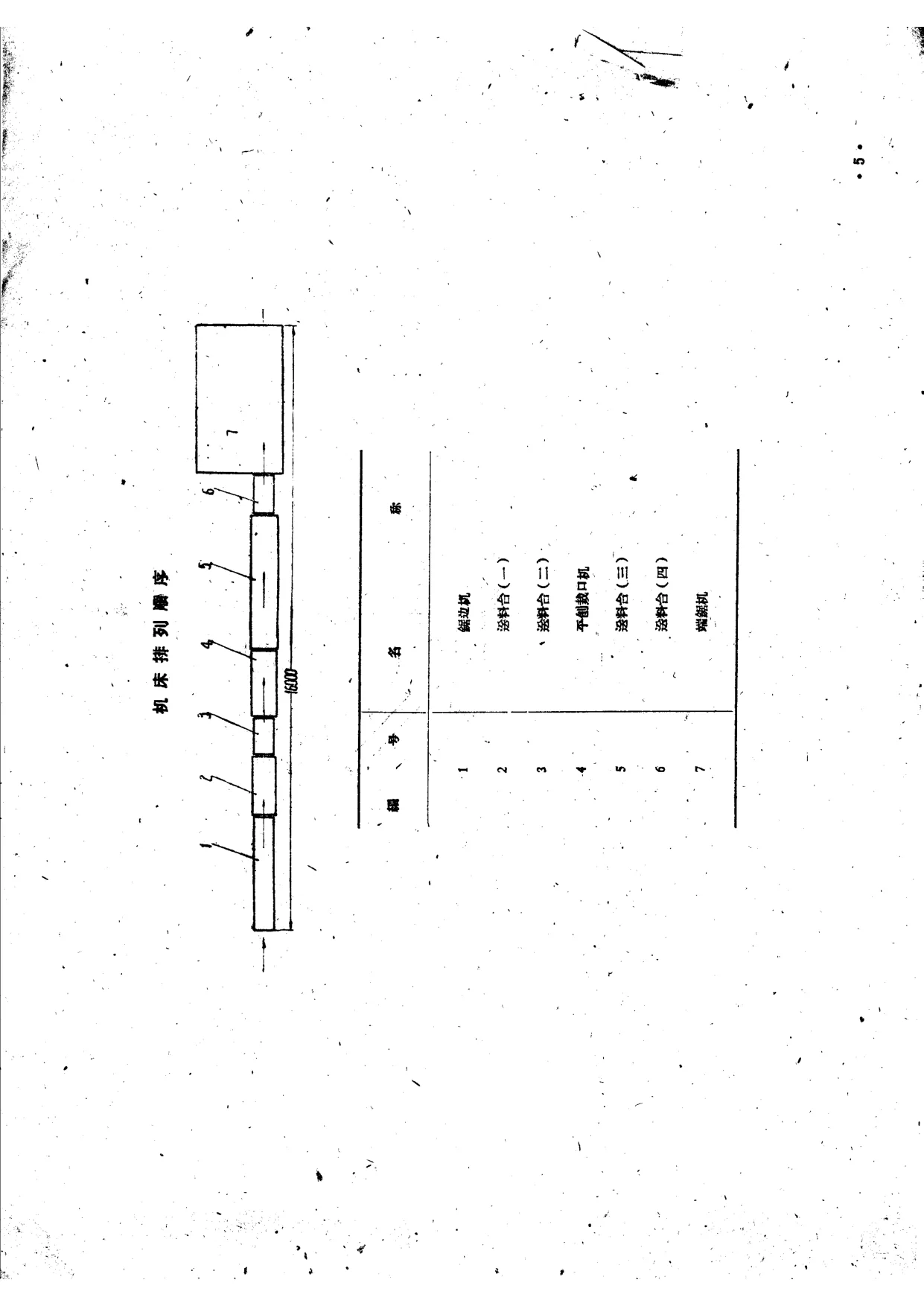

本册内容主要分为两部分：甲、粗木板材加工一条龙；乙、窗扇制作工艺联动线。粗木板材加工一条龙由锯边机、送料台、平刨裁口机、端锯机等现有简单设备配套组成，工艺流程包括进料、直边、去边、送料、刨光、切口、加速输送、截断、下料堆放等工序，整个工艺布置为直线流水，用辊道传送材料向前推进。该线适用于白松和红松的加工，可加工3500—1000×250—100×30—15毫米的板材，产品包括粗地板、模板、望板、踢脚板及其他粗木板，每台班生产960平方米左右，每分钟生产7—9延米，三人操作。正文详细说明了机床各主要部分的结构、操作方法和调整方式，包括送料直料、去边前进、喂料、刨光裁口、运输前进、加速前进、锯截等部分，并附有生产联动线中机器的配置和性能表，列出各工序机器名称、数量、功率和流水线长度，总动力19.1千瓦，流水线长16米。此外还列有劳动组织、安全操作注意事项以及联动线生产粗木板材的优越性，指出该线省去三个工序，将单机加工所需的16个工序集中在一台联动机床上进行，三人操作，较单机操作提高工效530%，省去搬运劳动力78.5%，生产占地面积减少3—4倍，设备构造简单，各地皆可制造，特别适于生产量大、品种简单的板材。书后附有机械制造图纸，包括锯边机总装配图及零件材料表等。本次仅见前20页，后续内容待补。
