模板工程施工操作规程

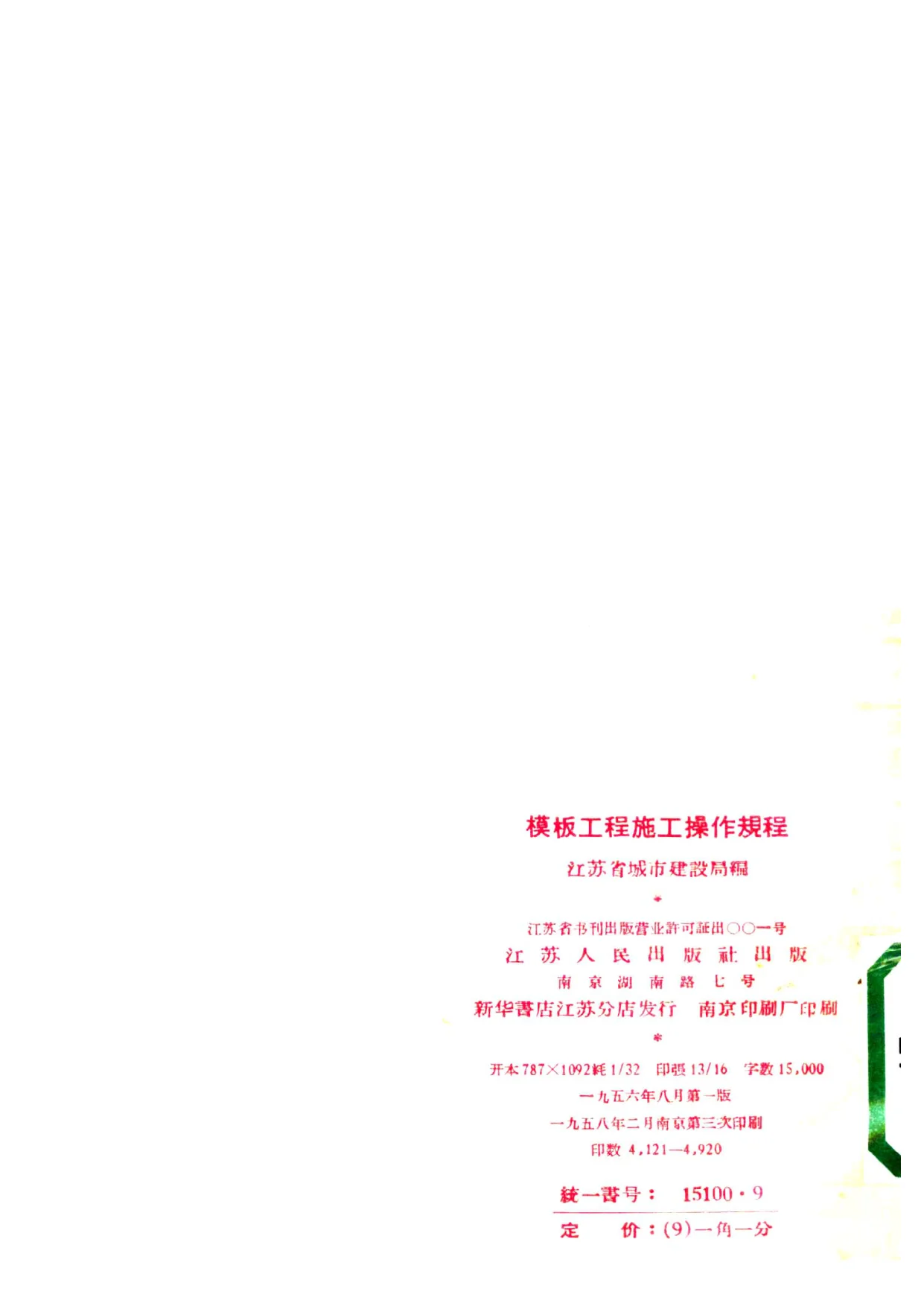

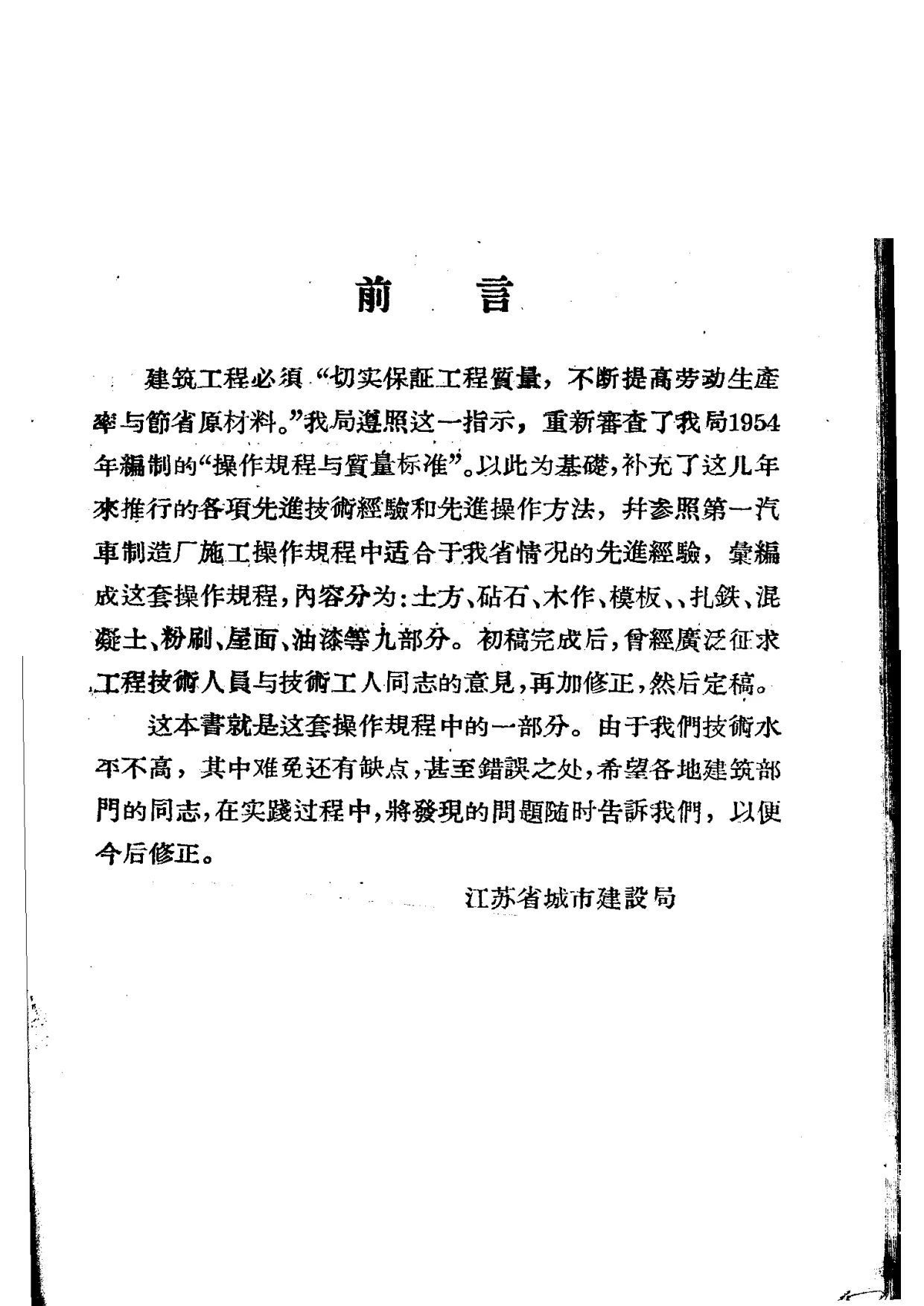

本书为《模板工程施工操作规程》，江苏省城市建设局编，江苏人民出版社1956年8月第1版，1958年2月南京第3次印刷，开本787×1092 1/32，印张13/16，字数15,000，统一书号15100·9，定价（9）一角一分。据卷首前言，建筑工程必须“切实保证工程质量，不断提高劳动生产率与节省原材料”，该局遵照这一指示，重新审查了1954年编制的“操作规程与质量标准”，以此为基础，补充了这几年来推行的各项先进技术经验和先进操作方法，并参照第一汽车制造厂施工操作规程中适合于本省情况的先进经验，汇编成这套操作规程。全套内容分为土方、砧石、木作、模板、扎铁、混凝土、粉刷、屋面、油漆等九部分。初稿完成后，曾广泛征求工程技术人员与技术工人的意见，再加修正，然后定稿。本书即为这套操作规程中的模板工程部分。前言还说明，由于技术水平不高，其中难免还有缺点甚至错误之处，希望各地建筑部门同志在实践中发现问题随时告知，以便今后修正。

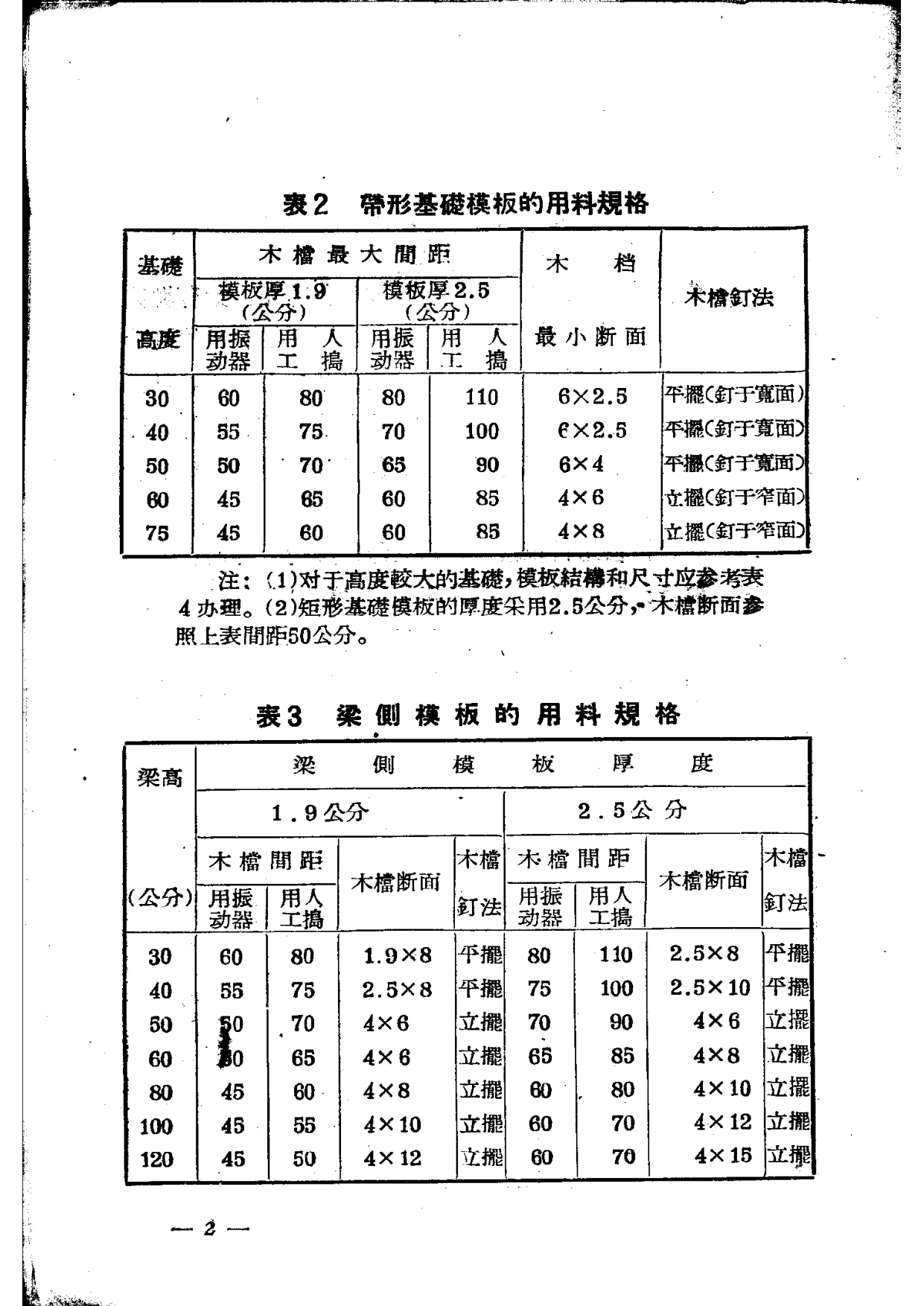

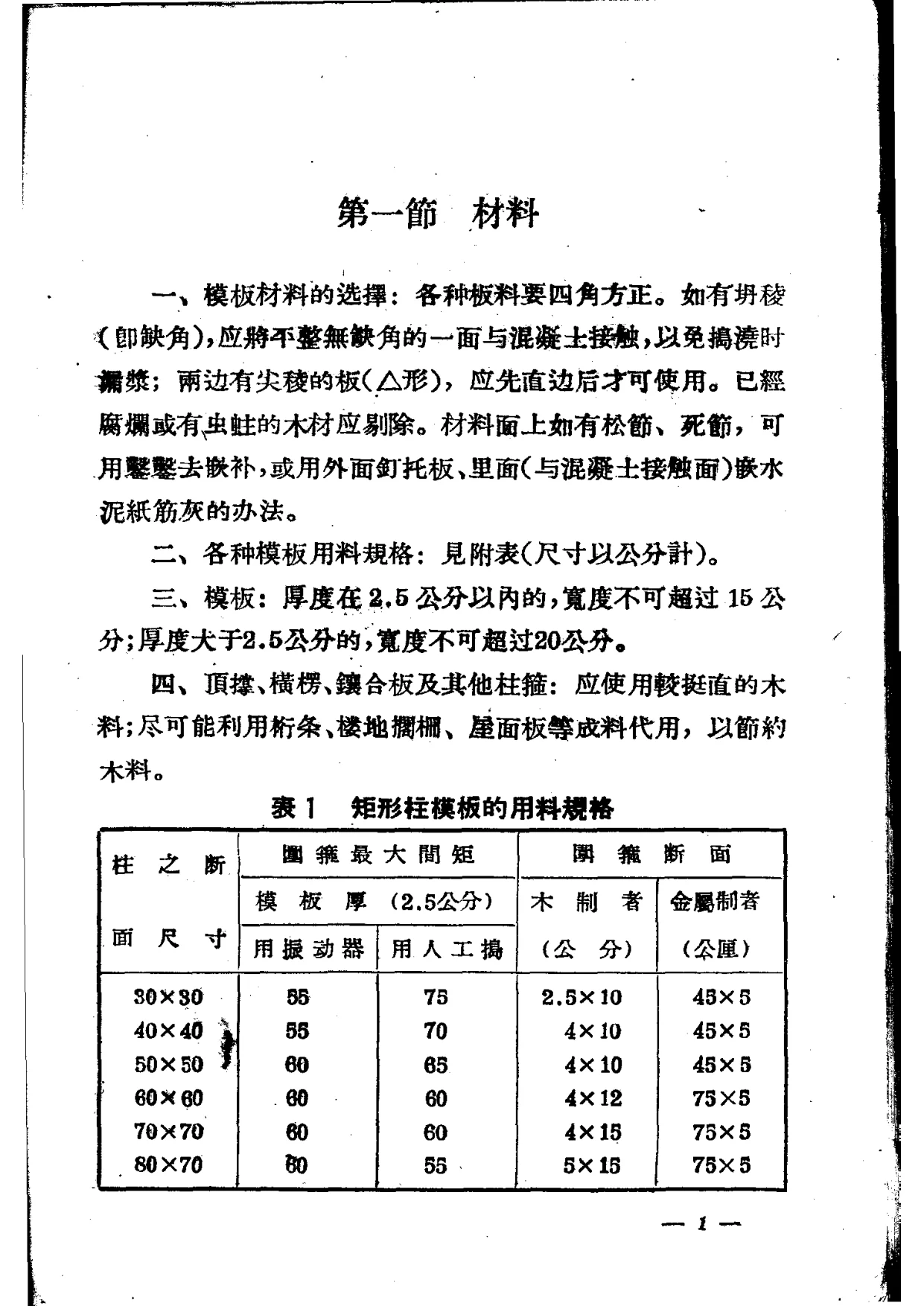

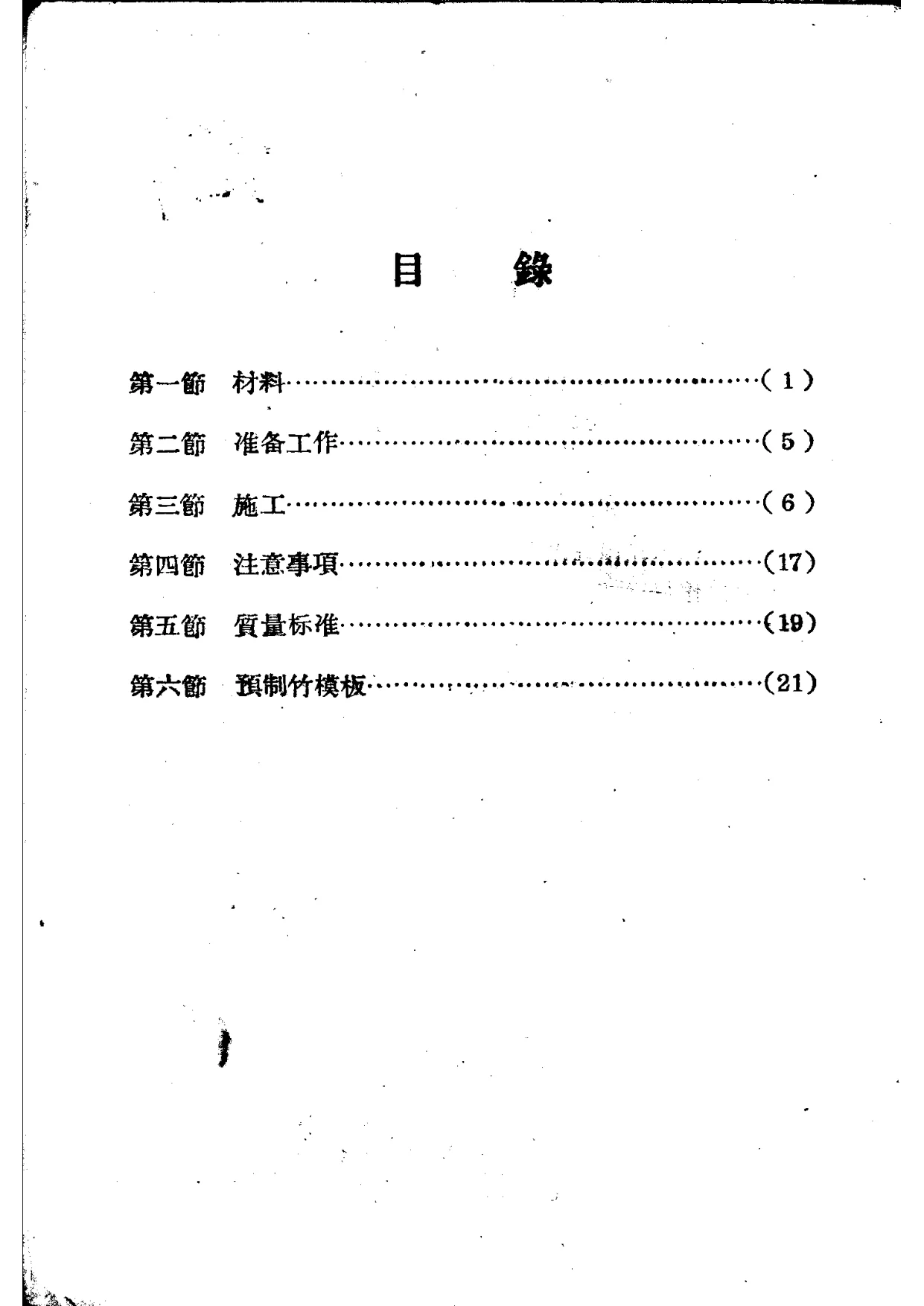

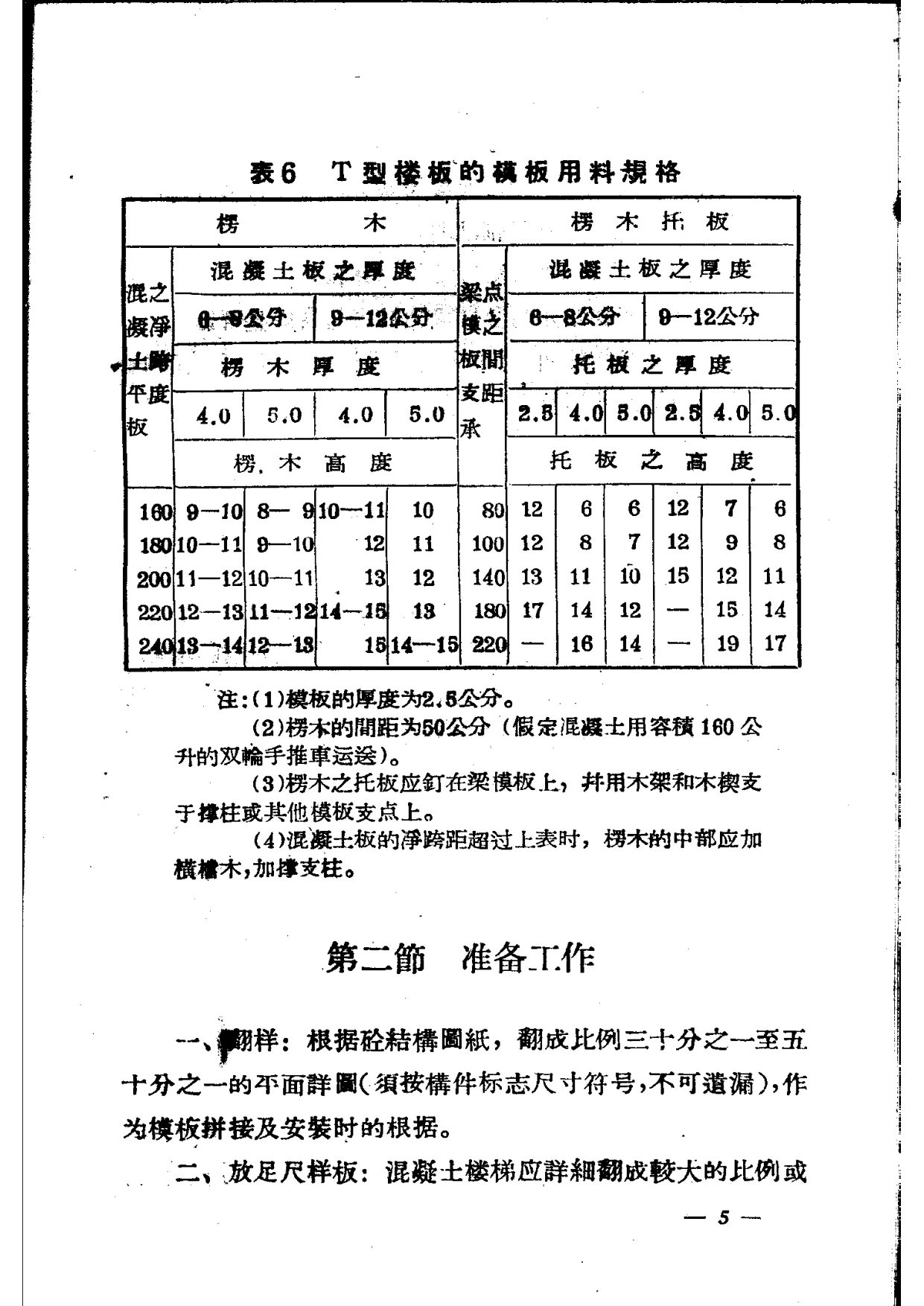

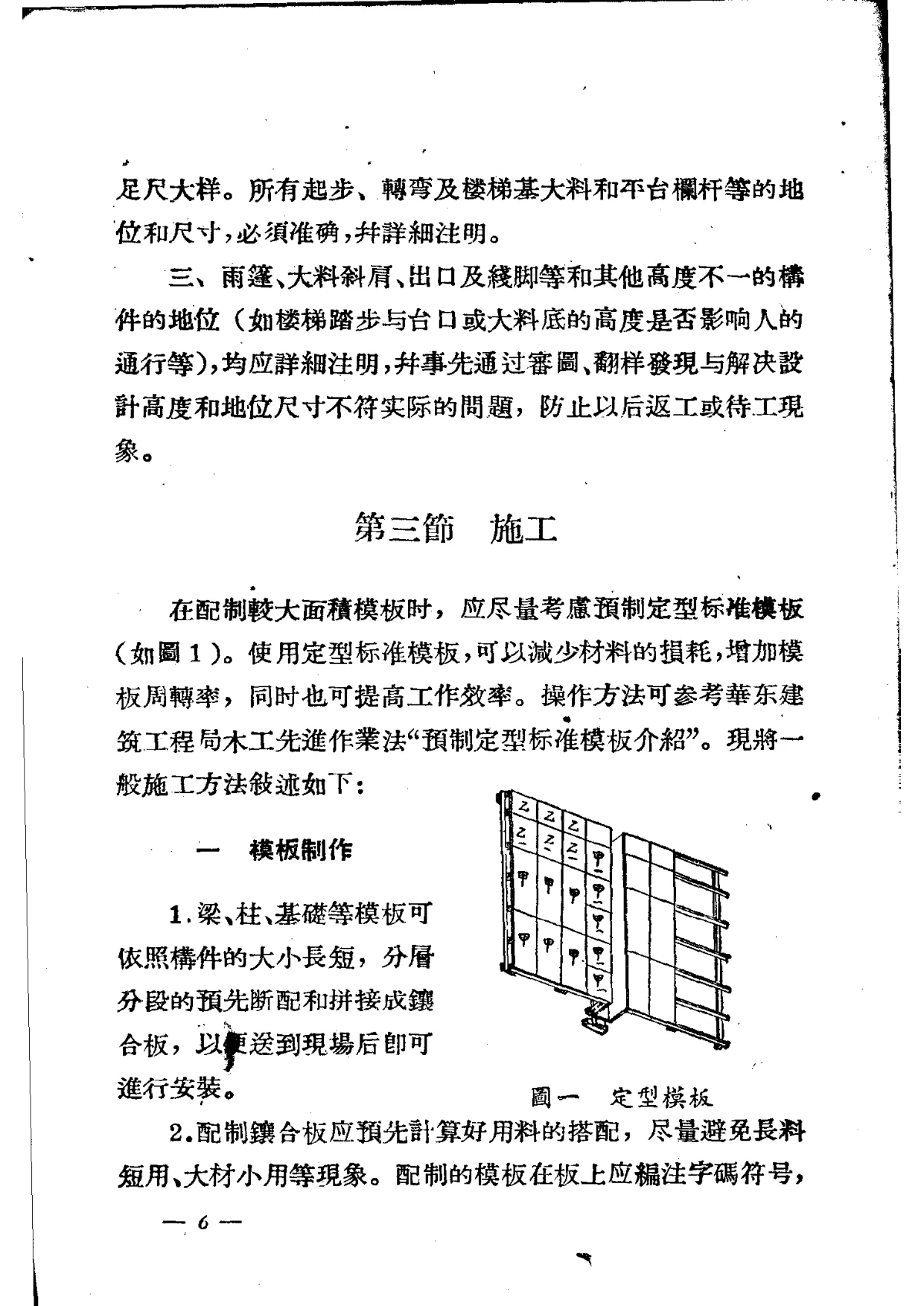

从目录可见，本书分六节：第一节材料，第二节准备工作，第三节施工，第四节注意事项，第五节质量标准，第六节预制竹模板。第一节“材料”对模板材料的选择提出具体要求：各种板料要四角方正，如有坍棱应将平整无缺角的一面与混凝土接触，以免捣浇时漏浆；两边有尖棱的板应先直边后才可使用；已经腐烂或有虫蛀的木材应剔除；材料面上如有松节、死节，可用整凿去嵌补，或用外面钉托板、里面嵌水泥纸筋灰的办法。该节还列出矩形柱模板、带形基础模板、梁侧模板、墙模板、梁底模板和梁侧模板固定板、T型楼板模板等用料规格表，对围箍最大间距、闸箍断面、木档间距、木档断面、木档钉法等作出规定，并注明表1至表5模板尺寸经试算后符合中央建筑工程部建筑工程施工及验收暂行技术规范第170页第七条的规定设计，如遇工程情况不同需要另行设计模板时可参照规定进行设计；螺栓可用相当强度的铅丝代替，使用振动器浇捣的模板和支撑应特别注意规格。第二节“准备工作”包括翻样、放足尺样板，要求根据砼结构图纸翻成比例三十分之一至五十分之一的平面详图，作为模板拼接及安装时的根据；混凝土楼梯应详细翻成较大的比例或足尺大样，所有起步、转弯及楼梯基大料和平台栏杆等的地位和尺寸必须准确并详细注明；雨篷、大料斜肩、出口及线脚等和其他高度不一的构件的地位均应详细注明，并事先通过审图、翻样发现与解决设计高度和地位尺寸不符实际的问题，防止以后返工或待工现象。第三节“施工”内容最为详细，首先说明配制较大面积模板时应尽量考虑预制定型标准模板，使用定型标准模板可以减少材料损耗、增加模板周转率、提高工作效率；然后分“模板制作”“模板的安装”“模板的拆卸”三部分展开。模板制作部分要求梁、柱、基础等模板可依照构件的大小长短分层分段预先断配和拼接成镶合板，以便送到现场后即可进行安装；配制镶合板应预先计算好用料的搭配，尽量避免长短短用、大材小用等现象；配制的模板在板上应注字码符号，使搬运和安装时不致混乱；拼条应根据预先定出中距的镶合板有计划地进行拼接；镶合板缝应平直紧密，板头要齐整，板料如有厚薄应填平，必须使表面平整、板缝紧密、钉搭牢固；梁柱镶合板的接头处要错开，不可在同一地位；圆形柱应按照大样先做成内部圆形外部方形或多角形的骨筋，用2—2.5公分厚×3—6公分阔的板料刨成梯形拼钉在骨筋上，圆形柱模板一般可做成两半或四块以便运送及拼合。模板安装部分分别叙述阶形基础模板、箍基模板、柱基模板、墙模板、柱模板、梁模板、平台模板、楼梯模板、预制品模板的安装方法。例如阶形基础模板安装应先核对基础的纵横中心线及基础标高，做出标志，拉上麻线；模板必须自下而上顺序安装；第一级基础模板安装后应将木模对正基础中心线，在校正标号无误差后随即钉稳撑固，按次序逐级向上装配；用高低错口缝的基础模板安装时应注意高缝在外、低缝在内。墙模板安装应先弹出墙的中心线及纹线，根据所弹的线放好墙板的最下一道牵杠木，在牵杠内侧根据规定间距竖立墙筋和立柱，装上横夹木应用线锤挂直墙模板，两边用斜撑撑固；墙模板内部应用内撑木撑牢，再用铁丝或对梢螺丝拉紧，以防模板内倾或外倒而发生变形，内撑木应随浇随拆，不可留在混凝土内。柱模板安装应弹出柱的中心线和柱的四周边线并加以复核，按照柱的中心线与四周边线竖立柱模板，在柱高三分之二处的两边或四边用临时斜支撑搭住，不使偏斜走动；方形柱模板最好由四块镶合板组成，用拼条头子相互加楔箍紧，亦可用木制或铁制的活络箍箍紧，箍的中距应上稀下密为宜。梁模板安装应在相对二个柱模板缺口下部外侧钉上一块支座木，以便钉大梁底板；梁底板的下面竖立支撑，支撑下应预先放安垫板；梁模板由三块镶合板组成，底板用顶撑支撑，墙板用夹木夹住，使与底板轧紧，两墙板之间应用内撑木撑紧；梁和大梁的模板跨度在4公尺及4公尺以上的中部应有起拱，起拱率应为梁端点至梁中心距离的千分之三。平台模板安装分有梁平台模板和悬臂式平台模板，有梁平台模板应在梁墙板的拼条上钉横楞，在横楞与顶撑之间加钉垫木，在横楞上安放平台小搁栅，平台板四周应用镶边板拼紧嵌实。楼梯模板安装应与楼梯有关连接的梁柱模板或砖墙的进度配合进行，注意起步及收步的尺寸与高低，踏步平台必须符合于楼地板连粉刷面层在内的标高，各级踏步的高低应完全相同。预制品模板安装要求凡预制的混凝土或钢筋混凝土梁、柱、墙板、窗盘、碟墩、出风洞、阴井及沟管等均应按照设计要求放大样，做成正确的预制品模板。模板拆卸部分规定模板的拆卸期限应根据不同的结构部位要求混凝土达到强度的百分比来决定：不负担混凝土重量的侧立模板或其它不受力的模板要在混凝土强度达到25kg/cm²以后才可拆除；承重模板的拆除期为跨度在2.5公尺以下的构件应达到设计强度的50%，跨度小于8公尺的构件应达到设计强度的70%，跨度大于8公尺的构件应达到设计强度的100%。拆卸模板时须按一定次序步骤进行，书中分别列出梁模板、平台板、连梁平台模板、柱及墙模板的拆除步骤，并强调在拆卸跨度较大、空间较高的梁和平台模板时应防止模板大量下坠，事先应搭好架子网或用临时支撑承接模板。第四节“注意事项”、第五节“质量标准”、第六节“预制竹模板”在本次OCR前20页中仅见目录，正文内容待补。整体上，本书是20世纪50年代江苏省建筑施工模板工程的操作规程文献，反映了当时模板材料选择、用料规格、制作安装和拆卸的技术要求，对研究新中国初期建筑施工技术规范和地方操作规程的编纂具有参考价值。本次仅见前20页，后续内容待补。
