机械零件及原理

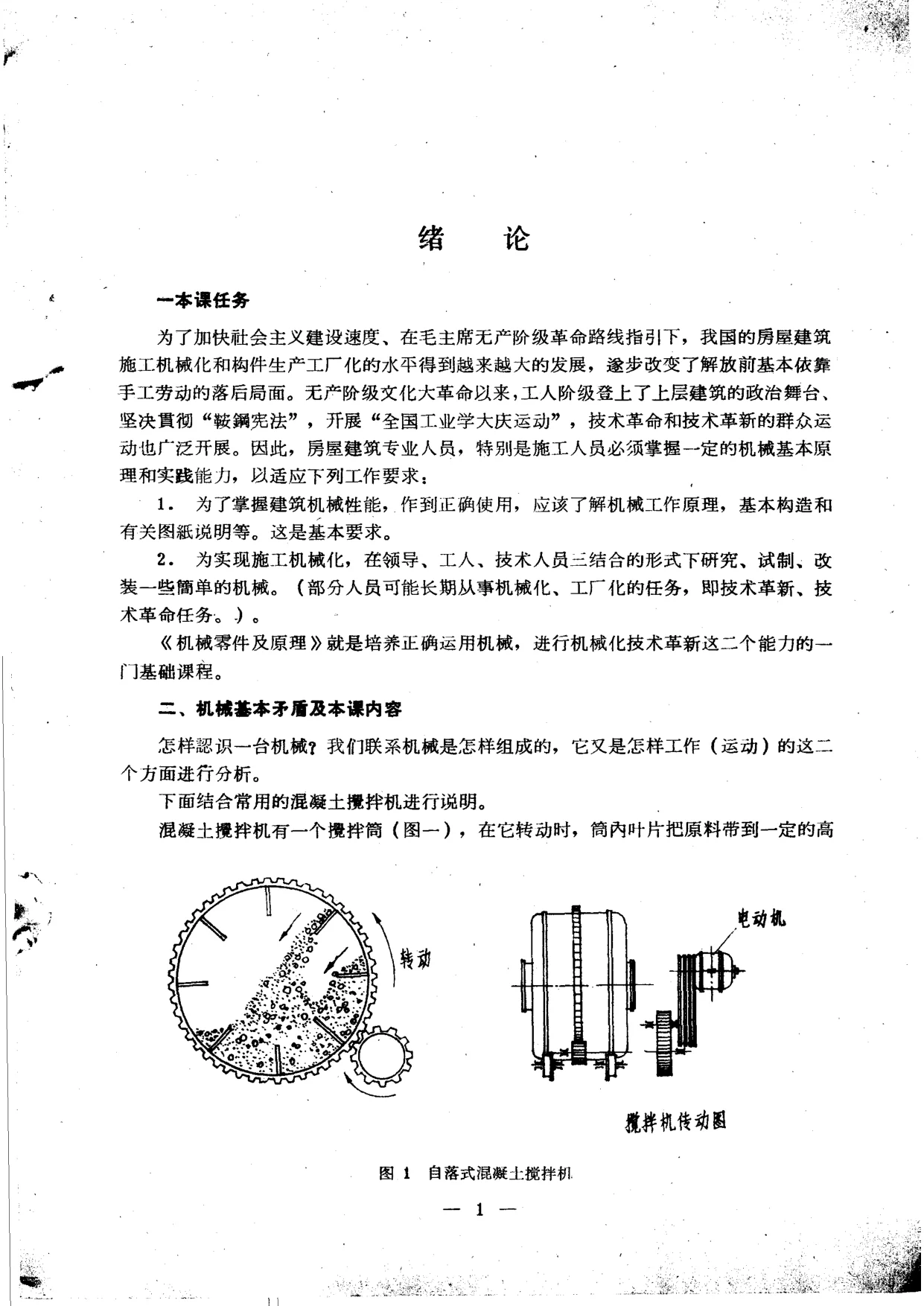

《机械零件及原理》由清华大学建工系编写，1975年印本。从卷首目录和绪论可见，本书是为房屋建筑专业人员，特别是施工人员编写的一门基础课程教材，目的是培养正确运用机械和进行机械化技术革新两个方面的能力。绪论“本课任务”指出，为了加快社会主义建设速度，在毛主席无产阶级革命路线指引下，我国房屋建筑施工机械化和构件生产工厂化水平得到越来越大的发展，逐步改变了解放前基本依靠手工劳动的落后局面；无产阶级文化大革命以来，工人阶级登上上层建筑政治舞台，坚决贯彻“鞍钢宪法”，开展“全国工业学大庆运动”，技术革命和技术革新群众运动广泛开展。因此，房屋建筑专业人员特别是施工人员必须掌握一定的机械基本原理和实践能力：一是为了掌握建筑机械性能，做到正确使用，应该了解机械工作原理、基本构造和有关图纸说明；二是为实现施工机械化，在领导、工人、技术人员三结合的形式下研究、试制、改装一些简单机械。《机械零件及原理》就是培养正确运用机械、进行机械化技术革新这两个能力的一门基础课程。

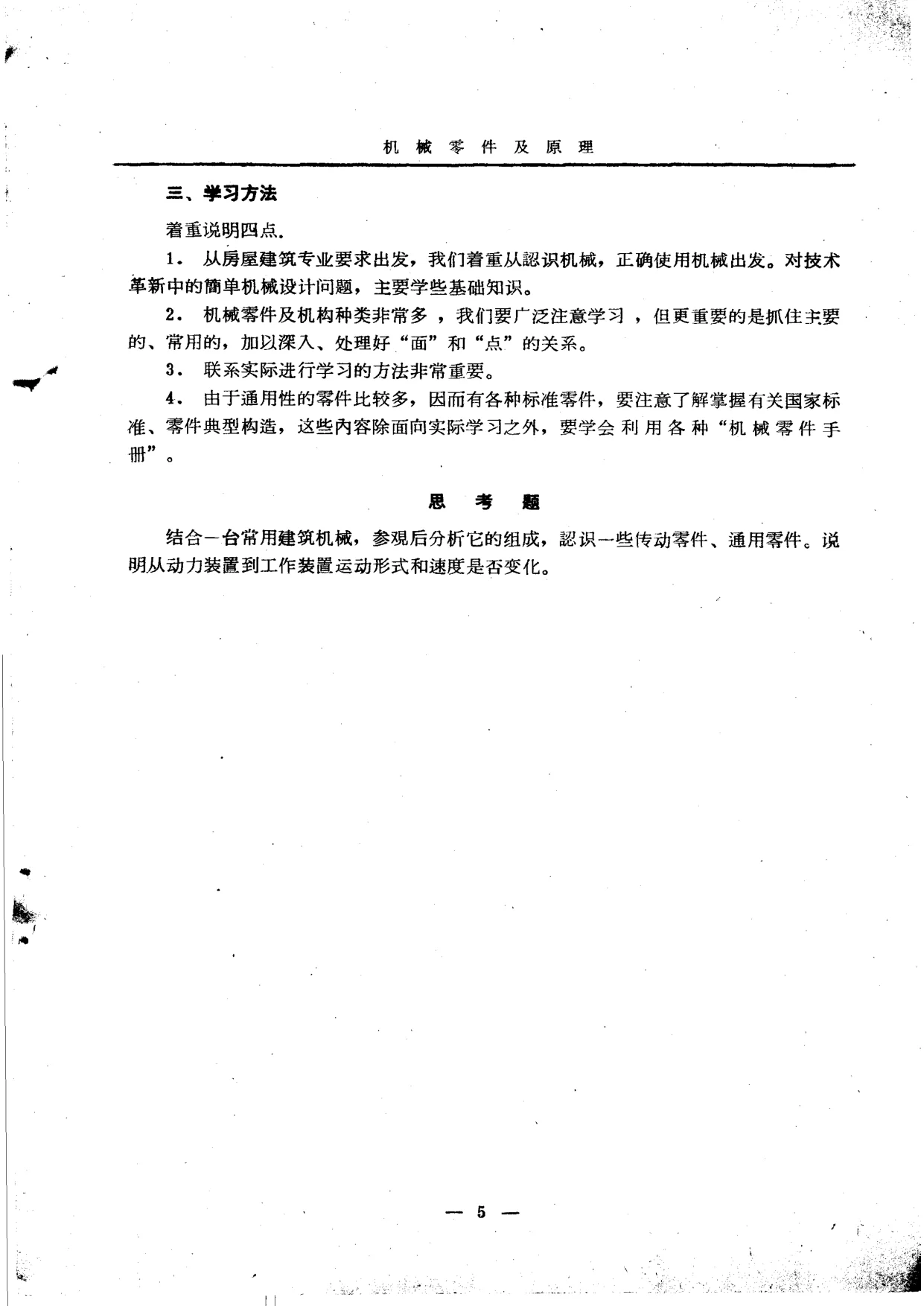

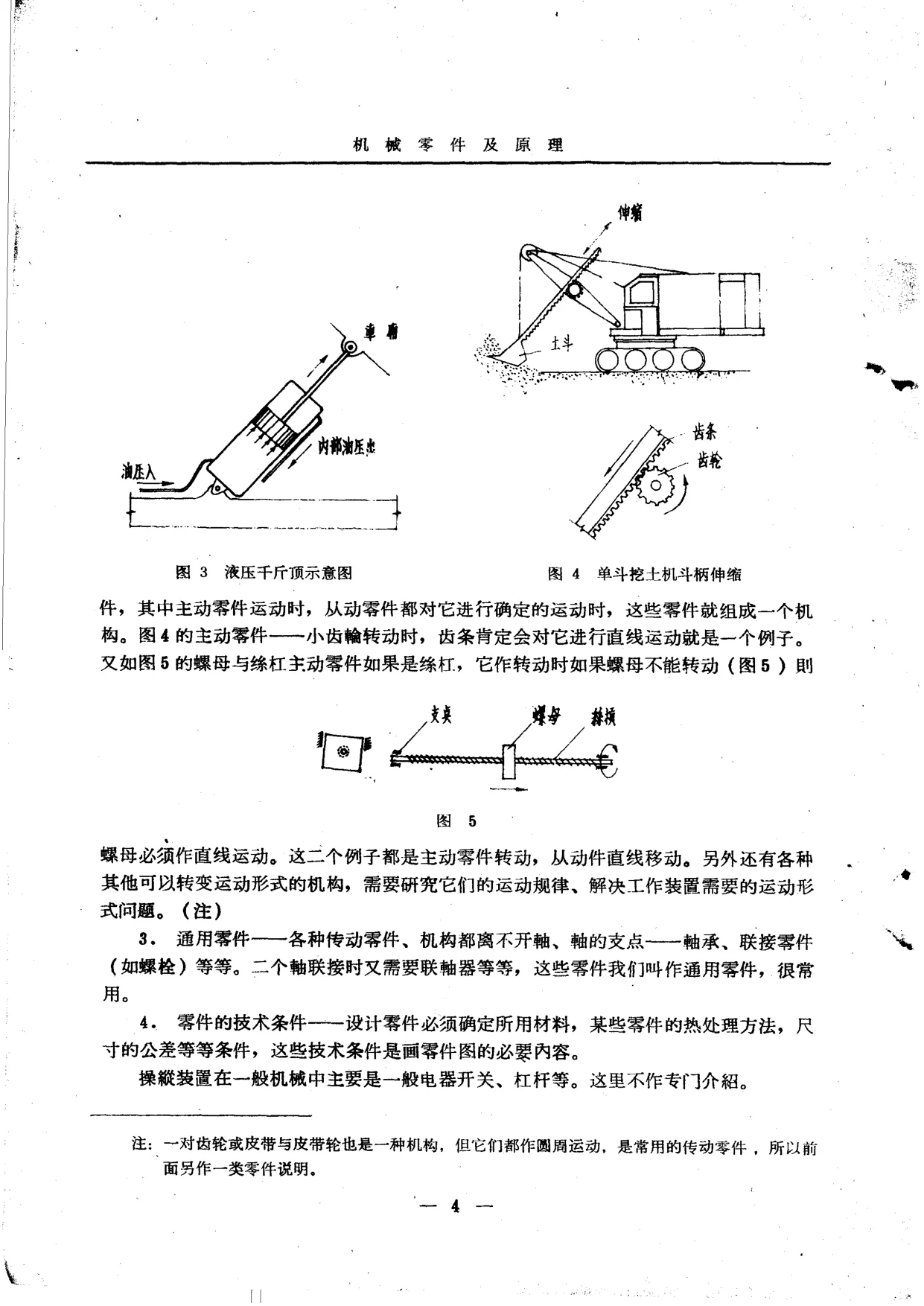

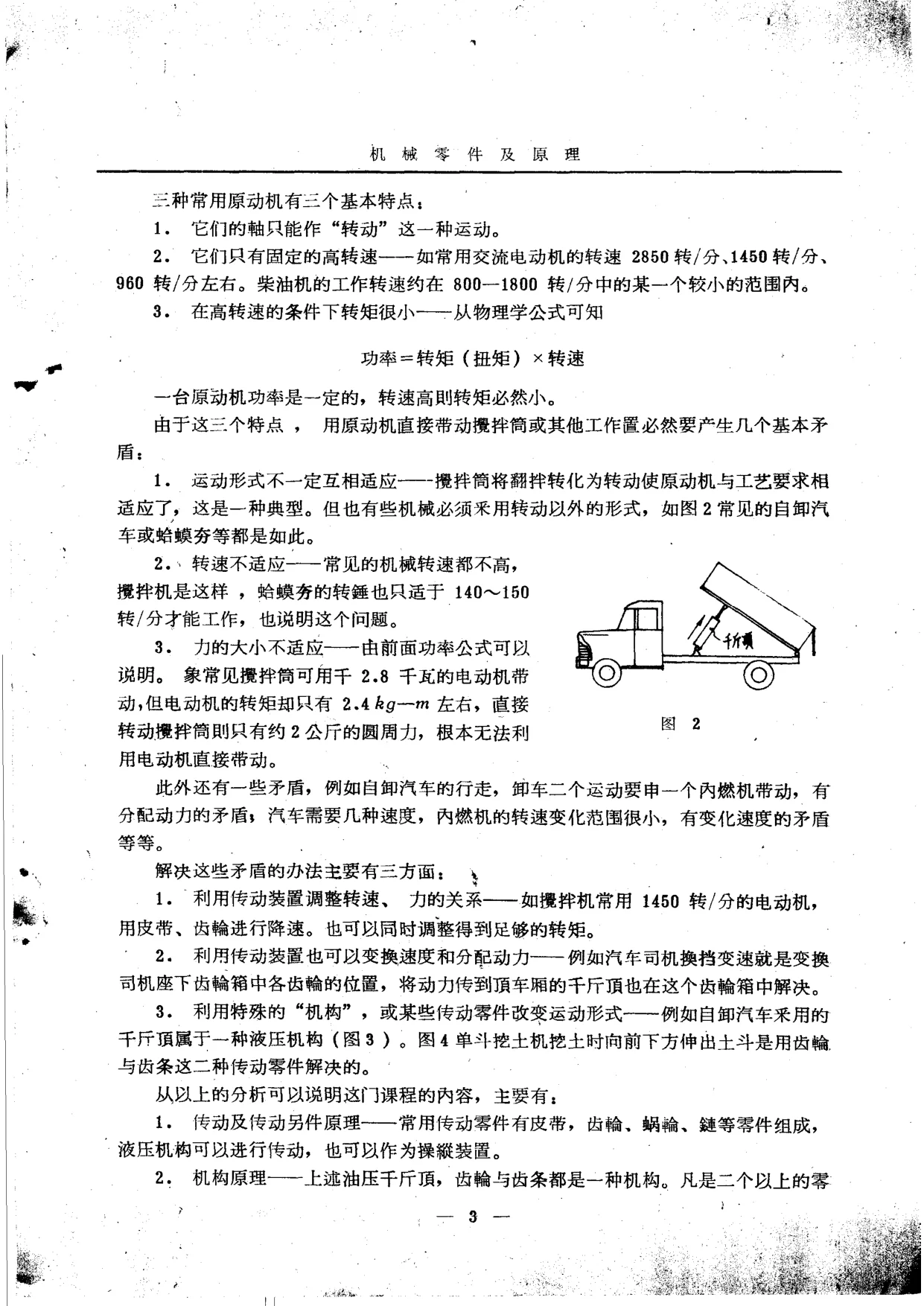

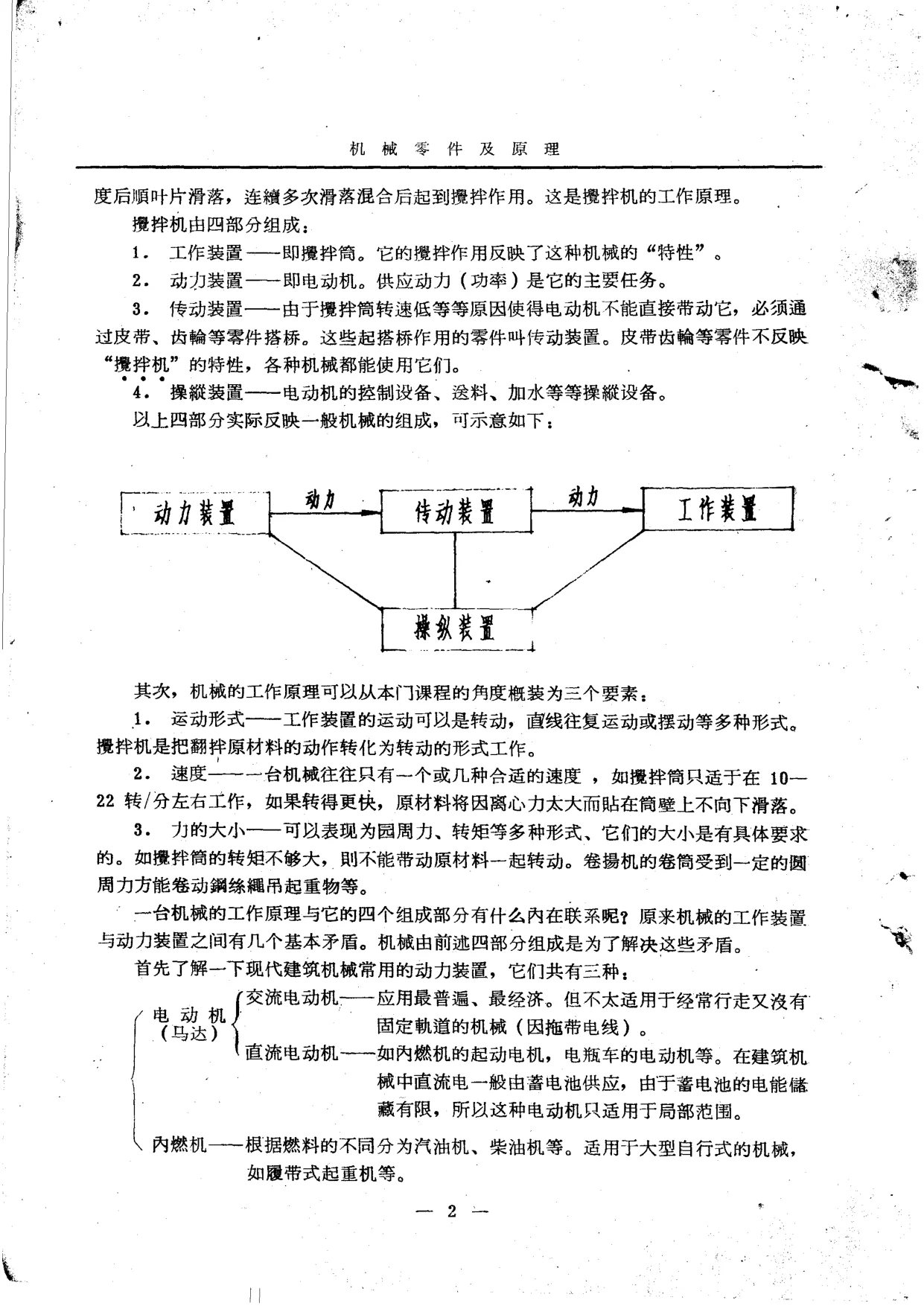

绪论“机械基本矛盾及本课内容”以常用混凝土搅拌机为例说明机械的组成和工作原理。书中把搅拌机分为四部分：工作装置即搅拌筒，其搅拌作用反映这种机械的“特性”；动力装置即电动机，供应动力是其主要任务；传动装置即皮带、齿轮等起搭桥作用的零件，不反映“搅拌机”的特性，各种机械都能使用；操纵装置即电动机控制设备、送料、加水等操纵设备。书中把机械工作原理概括为运动形式、速度、力的大小三个要素，并分析工作装置与动力装置之间的基本矛盾，指出现代建筑机械常用动力装置有交流电动机、直流电动机、内燃机三种，其共同特点是轴只能作转动、只有固定高转速、在高转速下转矩很小；由此产生运动形式、转速、力的大小不适应等矛盾，解决矛盾的办法主要有利用传动装置调整转速和力的关系、变换速度和分配动力、利用特殊机构或传动零件改变运动形式三方面。绪论据此说明本课程内容主要有传动及传动零件原理、机构原理、通用零件、零件的技术条件等，操纵装置不作专门介绍。绪论“学习方法”强调从房屋建筑专业要求出发，着重认识机械、正确使用机械，抓住主要的、常用的内容，联系实际学习，并注意了解掌握国家标准、零件典型构造和利用机械零件手册。

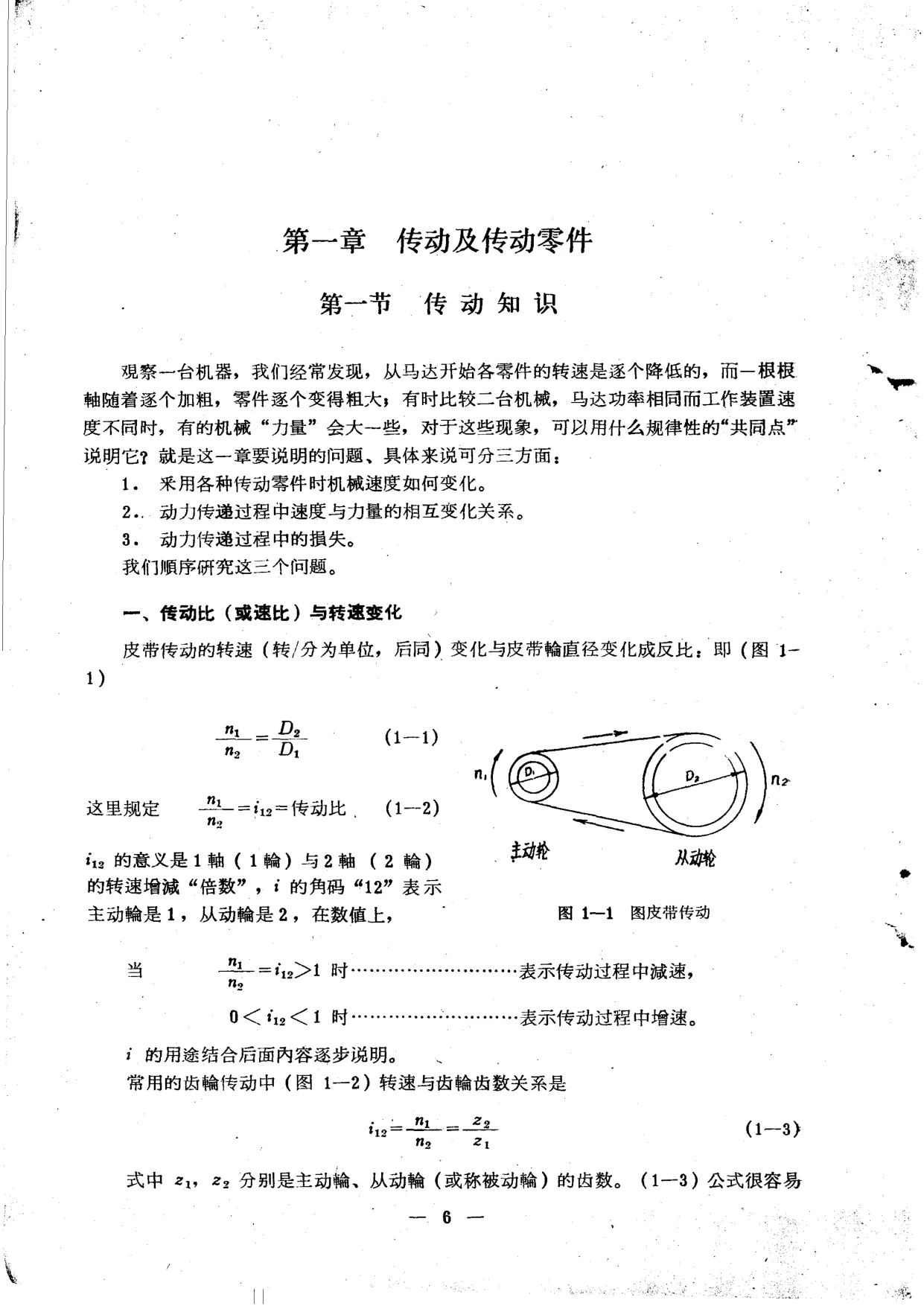

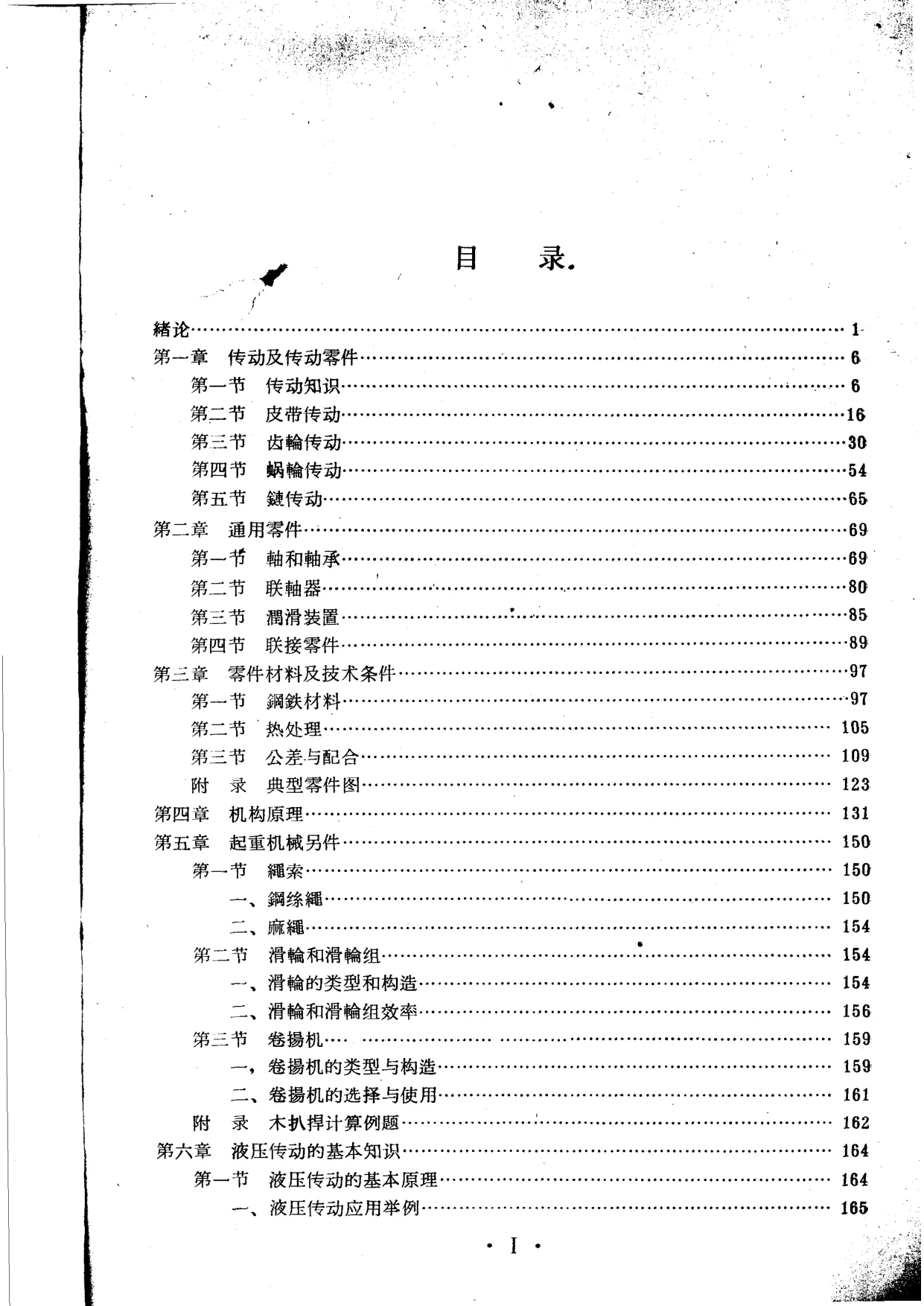

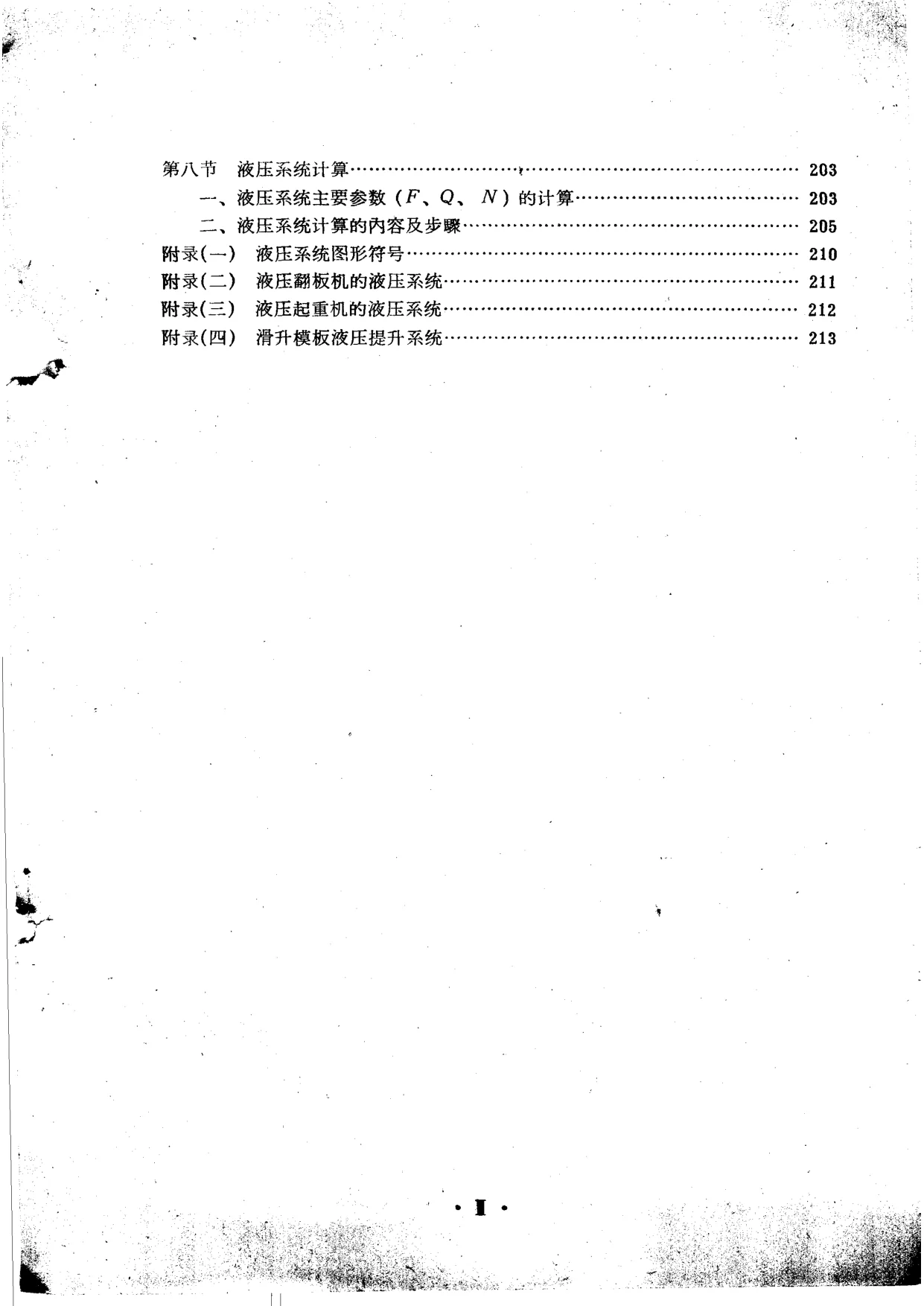

从目录可见，全书内容分绪论及六章：第一章“传动及传动零件”，分传动知识、皮带传动、齿轮传动、蜗轮传动、键传动五节；第二章“通用零件”，分轴和轴承、联轴器、润滑装置、联接零件四节；第三章“零件材料及技术条件”，分钢铁材料、热处理、公差与配合三节，附典型零件图；第四章“机构原理”；第五章“起重机械零件”，分绳索、滑轮和滑轮组、卷扬机三节，附木扒杆计算例题；第六章“液压传动的基本知识”，分液压传动的基本原理、基本概念、油泵（油马达）、控制阀、油缸、液压系统辅助装置、液压系统的使用维护与故障排除、液压系统计算等节，并附液压系统图形符号、液压翻板机液压系统、液压起重机液压系统、滑升模板液压提升系统等附录。正文第一章第一节“传动知识”从观察机器时转速逐个降低、轴逐根加粗、零件逐个变得粗大等现象入手，说明传动比与转速变化、功率与转速和转矩的关系、效率三个问题；书中给出皮带传动、齿轮传动、链传动、蜗轮蜗杆传动的传动比公式，并以卷扬机二级传动为例计算各轴转速、重物上升速度、各轴转矩和钢丝绳拉力，进而说明减速增“力”的效果、扭矩增大可用传动比计算、减速机械必然要求轴径和零件传力部分逐渐加大、同轴上扭矩相同的零件圆周力不一定相同等结论；效率部分给出常见传动零件效率表，并以卷扬机为例在考虑效率条件下计算输出功率、扭矩和钢丝绳拉力。第二节“皮带传动”述皮带传动应用广泛，学习时应注意掌握工作原理、结构、计算选择、零件图画法、与同类零件比较等方面，并指出皮带传动分三角皮带和平皮带两类，属于摩擦传动，保证皮带与皮带轮之间经常有足够的摩擦力是这种传动的基本矛盾，影响摩擦力的因素包括包角、中心距、传动比等。整体而言，本书是20世纪70年代中期清华大学建工系为房屋建筑专业人员编写的机械基础教材，内容涵盖传动零件、通用零件、零件材料与技术条件、机构原理、起重机械零件和液压传动基本知识，注重从建筑机械实际认识机械组成、分析机械基本矛盾，并带有“鞍钢宪法”“工业学大庆”“三结合”等时代话语，反映了当时工科基础教材的编写取向和教学要求。本次仅见前20页，后续内容待补。
