机械工厂试验室 设计参政资料 第三编

《机械工厂试验室 设计参政资料 第三编》由第一机械工业部第一设计院铸机室编，1974年北京编印，封面标注编号“RWT1/43/12”，内页题“第三编 各专业试验室典型设计”。本书属于机械工厂设计参考资料中的试验室设计部分，面向机械工厂试验室的新建、扩建和改造设计，提供各专业试验室的任务说明、试验室类型划分、工作人员组成、主要设备配置、设备选用原则、单元组成及平面布置等参考内容。前20页可见“一、化学试验室”部分，包括化学分析室、油燃料试验室、防锈及腐蚀试验室等。

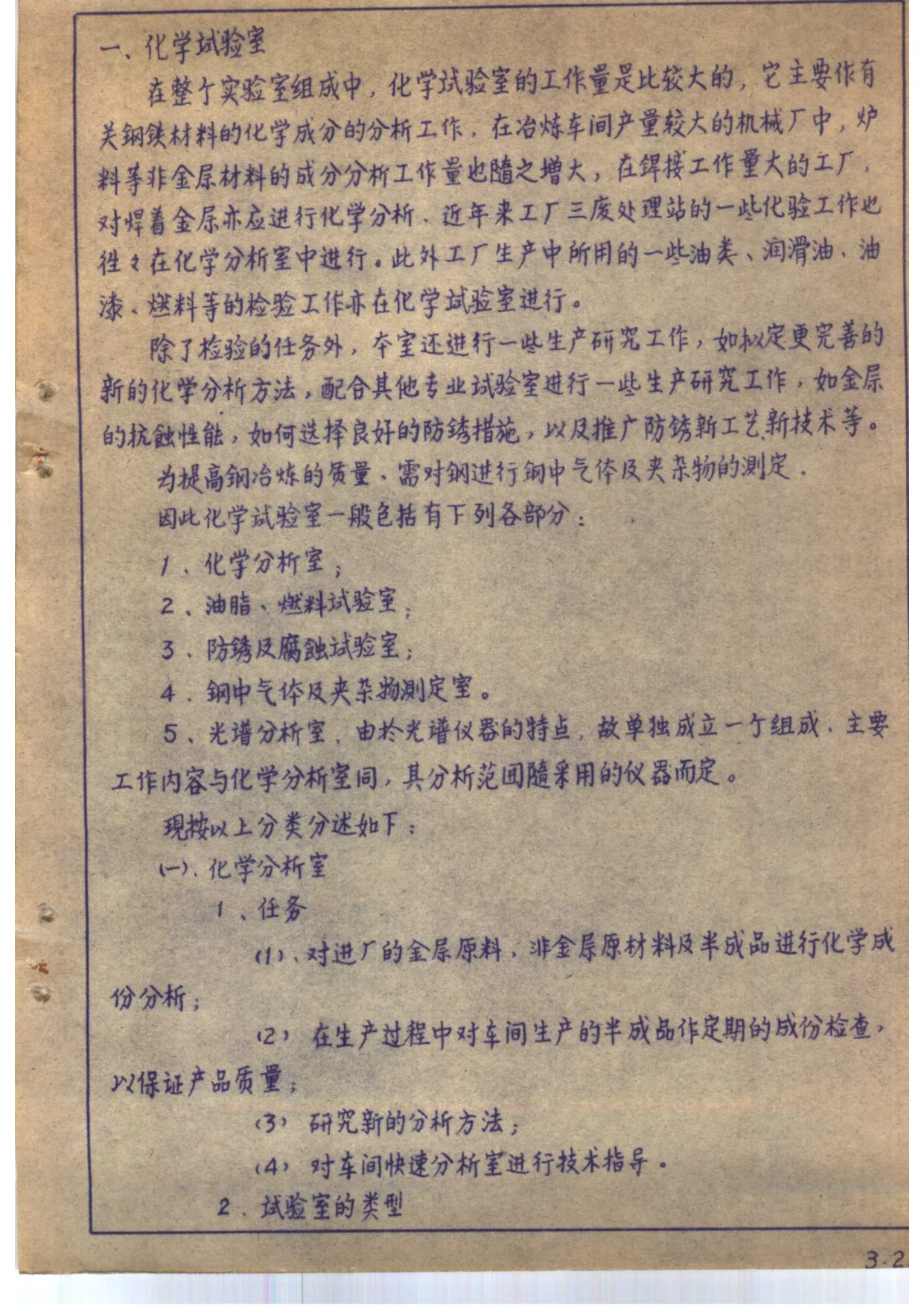

化学试验室部分开篇说明，在整个实验室组成中，化学试验室的工作量比较大，主要作有关钢铁材料的化学成分分析工作；在冶炼车间产量较大的机械厂中，炉料等非金属材料的成分分析工作量也随之增大；在焊接工作量大的工厂，对焊着金层亦应进行化学分析；近年来工厂三废处理站的一些化验工作也往往在化学分析室中进行；此外工厂生产中所用油类、润滑油、油漆、燃料等的检验工作亦在化学试验室进行。除检验任务外，本室还进行一些生产研究工作，如拟定更完善的新的化学分析方法，配合其他专业试验室进行金层抗蚀性能、防锈措施选择及推广防锈新工艺新技术等；为提高钢冶炼质量，需对钢进行钢中气体及夹杂物的测定。因此化学试验室一般包括化学分析室、油脂燃料试验室、防锈及腐蚀试验室、钢中气体及夹杂物测定室、光谱分析室等部分。

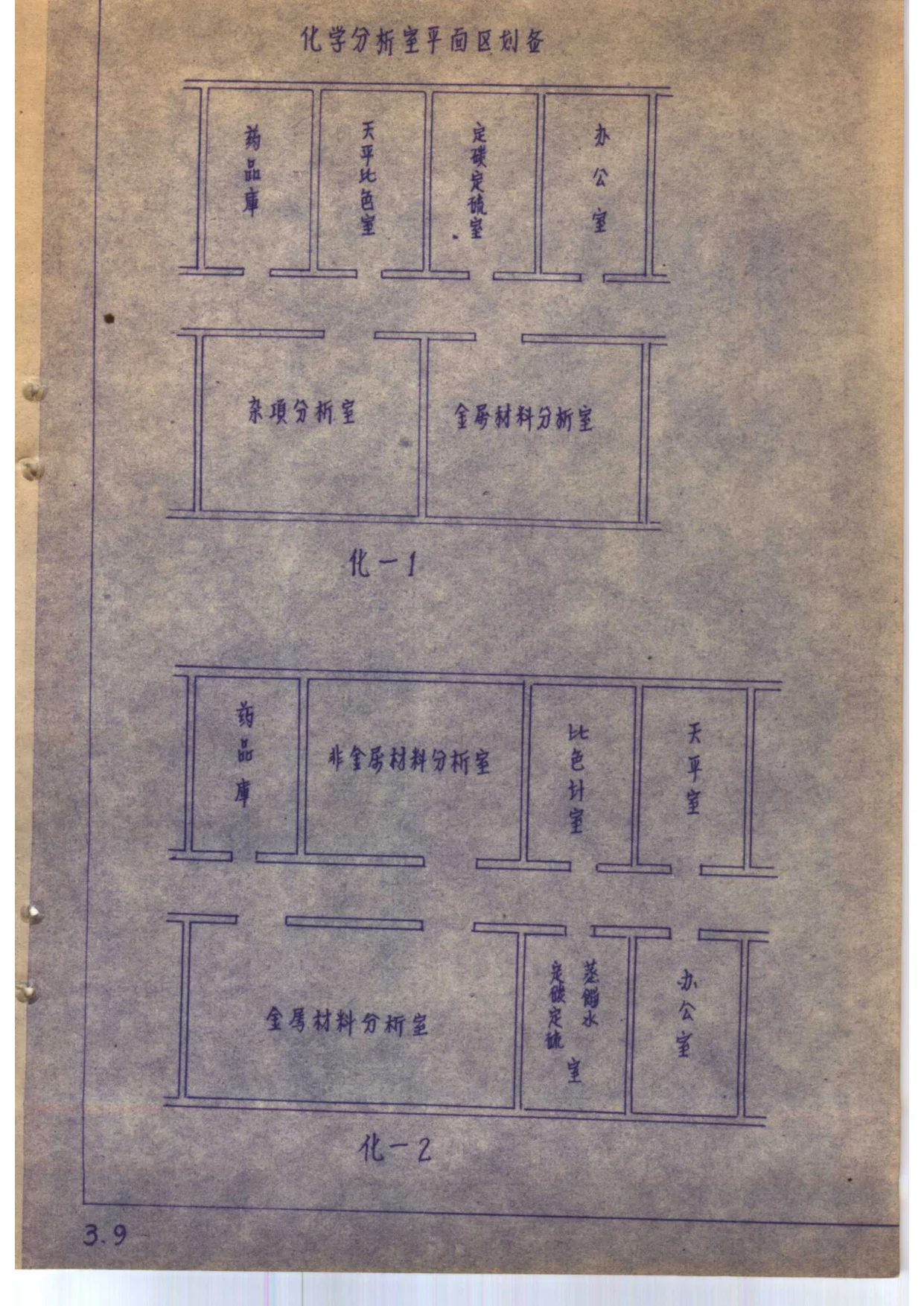

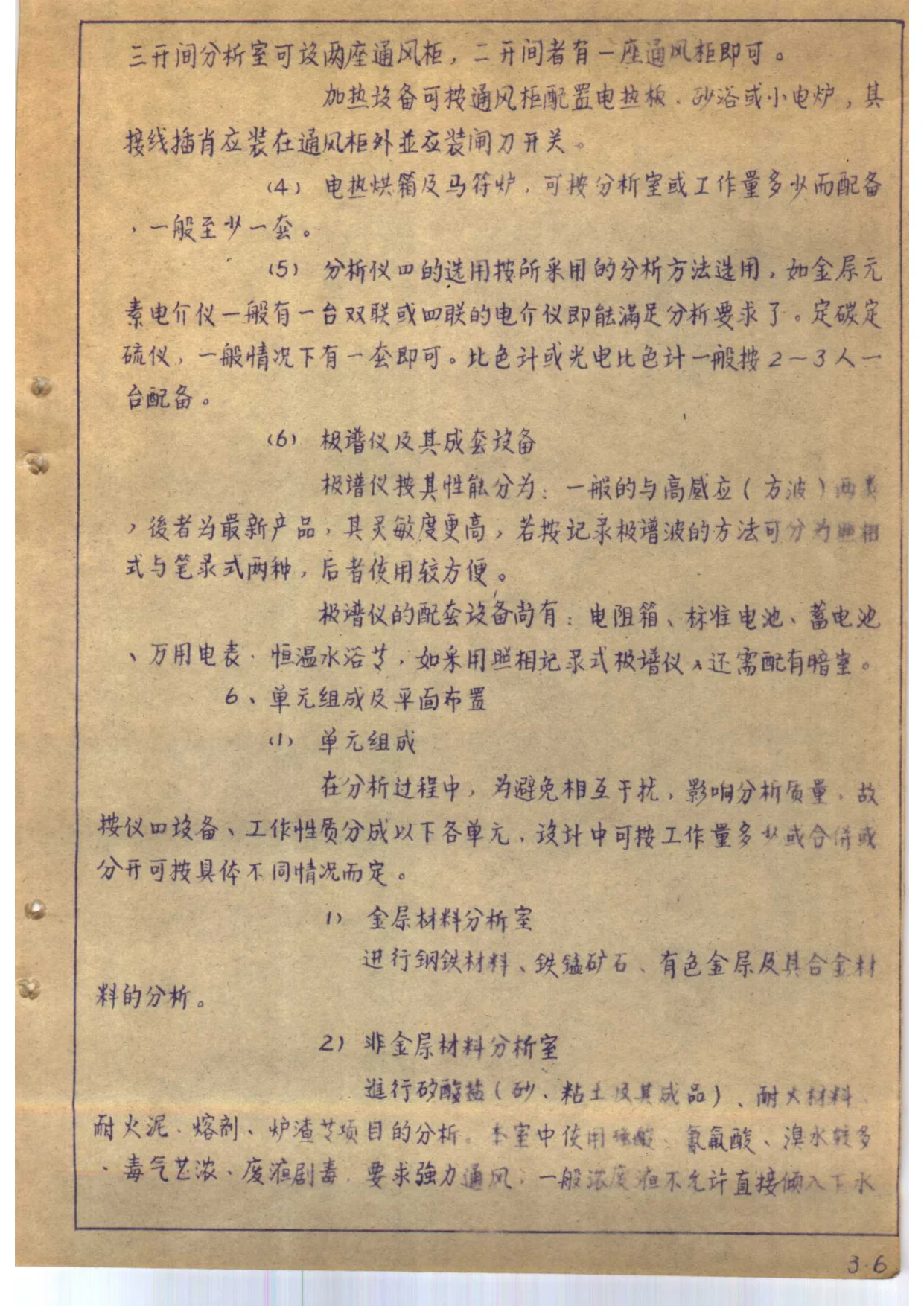

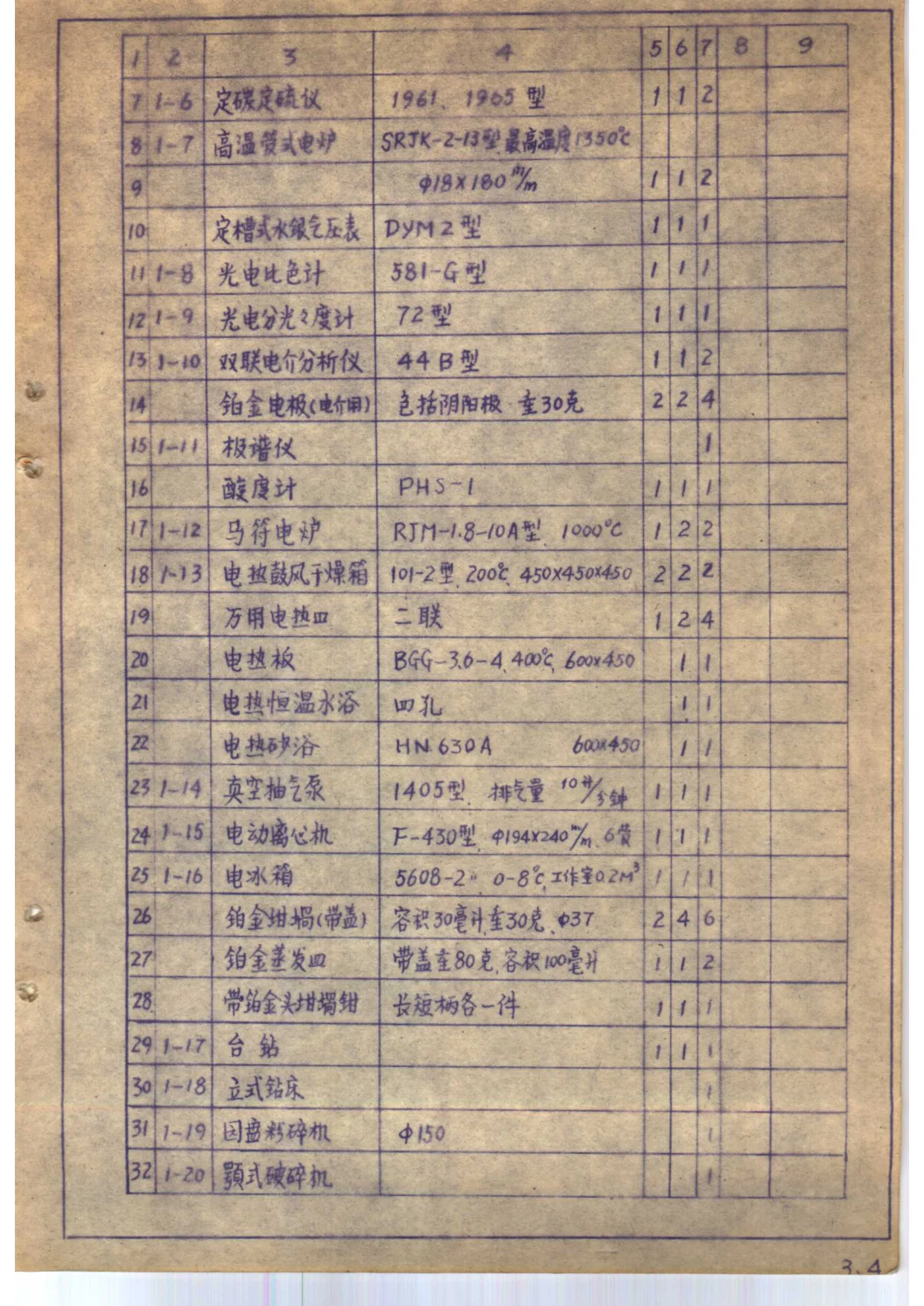

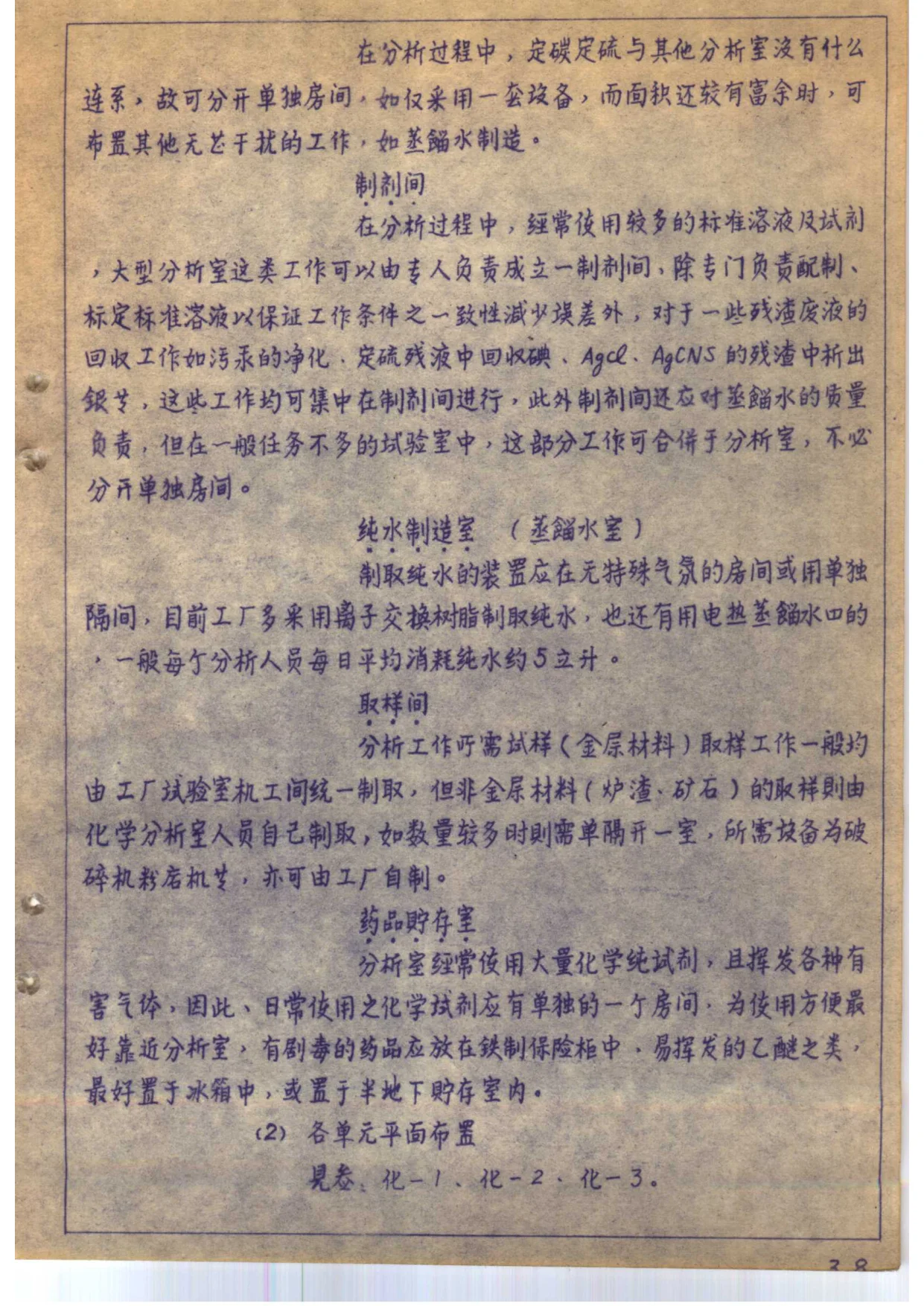

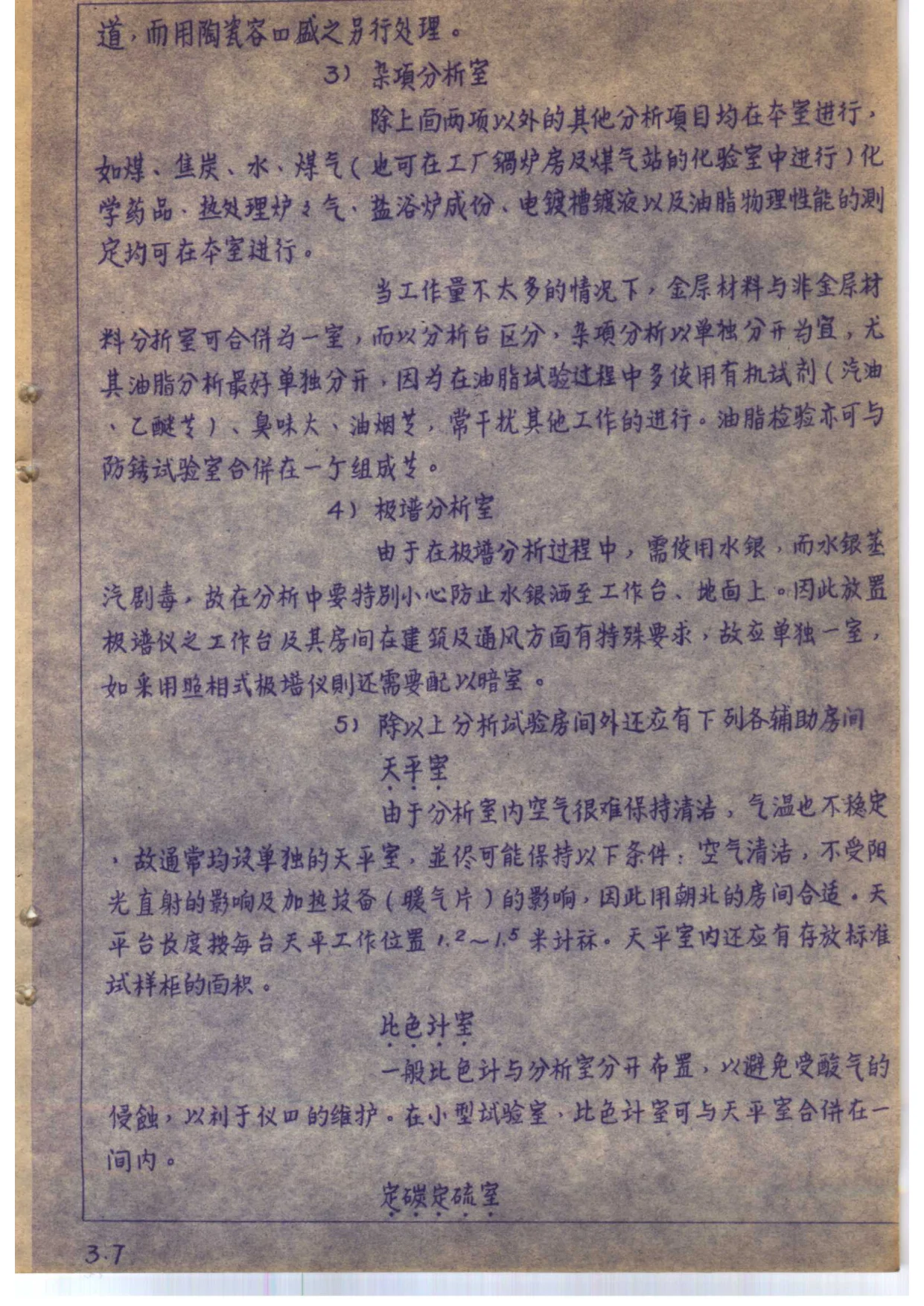

化学分析室部分列任务、试验室类型、工作人员组成、主要设备和主要设备及选用原则。试验室类型分“化-1”“化-2”“化-3”三类：化-1具有化学分析、油脂检验用一般设备，可进行材料的一般分析和检验；化-2有单独的油脂分析室、比色计室，可进行较多工作量的材料分析检验及分析方法研究；化-3具有单独的制剂间及极谱仪室，除较多工作量材料分析检验外，可进行试验研究工作，适用于有色金属较多的大型重型机器厂。人员组成表列技术员、化验工及合计人数，化-1为6—9人，化-2为9—11人，化-3为11—13人。主要设备表详列微量分析天平、半微量分析天平、双盘电光分析天平、阻尼分析天平、工业天平、架盘天平、定碳定硫仪、高温管式电炉、定槽式水银气压表、光电比色计、光电分光光度计、双联电解分析仪、铂金电极、极谱仪、酸度计、马弗电炉、电热鼓风干燥箱、万用电热器、电热板、电热恒温水浴、电热砂浴、真空抽气泵、电动离心机、电冰箱、铂金坩埚、铂金蒸发皿、带铂金头坩埚钳、台钻、立式钻床、圆盘粉碎机、颚式破碎机等，并注明化-1、化-2、化-3各型数量及电力、价格，另列油脂分析增加设备如恩氏粘度计、闪点测定器、碳渣值测定器、超级恒温器、流量计等。主要设备及选用原则部分，分别说明化学分析取样设备、试样称量设备、试样加热溶介设备、电热烘箱及马弗炉、分析仪器选用、极谱仪及其成套设备等；单元组成及平面布置部分，按金属材料分析室、非金属材料分析室、杂项分析室、极谱分析室及天平室、比色计室、定碳定硫室、制剂间、纯水制造室、取样间、药品贮存室等辅助房间分别说明，并附化-1、化-2、化-3平面布置图。

油燃料试验室部分列任务、试验室类型、工作人员组成、主要设备和平面布置图，类型分“油-1”“油-2”，油-1进行一般油脂分析检验，油-2除以上工作外还可进行煤、焦炭有关检验包括热量计测定；主要设备表列恩格拉粘度计、开口式闪点测定仪、闭口式闪点测定仪、碳渣质测定器、润滑脂针入度测定器、润滑脂灰分测定器、腐蚀性测定器、热氧化安定性测定器、氧弹式热量计、液体比重天平、油内水分测定器、油内硫磺测定器、万用电热器、超级恒温器、流量计、氧弹硫份测定器等。防锈及腐蚀试验室部分列任务、试验室类型、工作人员组成、主要设备及平面布置图，类型分“锈-1”“锈-2”“锈-3”，分别适用于一般性防锈腐蚀试验、中型化工设备厂一般性腐蚀镀层检验、大型石油化工设备厂腐蚀镀层试验研究及不锈钢晶间腐蚀试验；任务包括研究工厂产品及备件防锈问题及金属抗蚀性能、参加工厂有关车间及各部门防锈工作、制定各种防锈涂剂成分和改进配方、定期抽查电镀件及镀槽成分与配方、推广防锈新工艺新技术、对不锈钢零件材料进行晶间腐蚀试验等。本书版本为1974年北京编印的机械工厂设计参考资料第三编，封面、内页、正文及平面布置图合装，具有20世纪70年代设计院内部技术资料的版本特征。文献价值方面，本书较系统地保存当时机械工厂化学试验室、油燃料试验室、防锈及腐蚀试验室等专业试验室的设计参数、人员配置、设备选型和平面布置资料，可供研究我国机械工厂设计史、工厂试验室建设史及工业建筑设计参考。本次仅见前20页，后续内容待补。
