砖烟囱计算程序及使用说明 DJS-121计算机

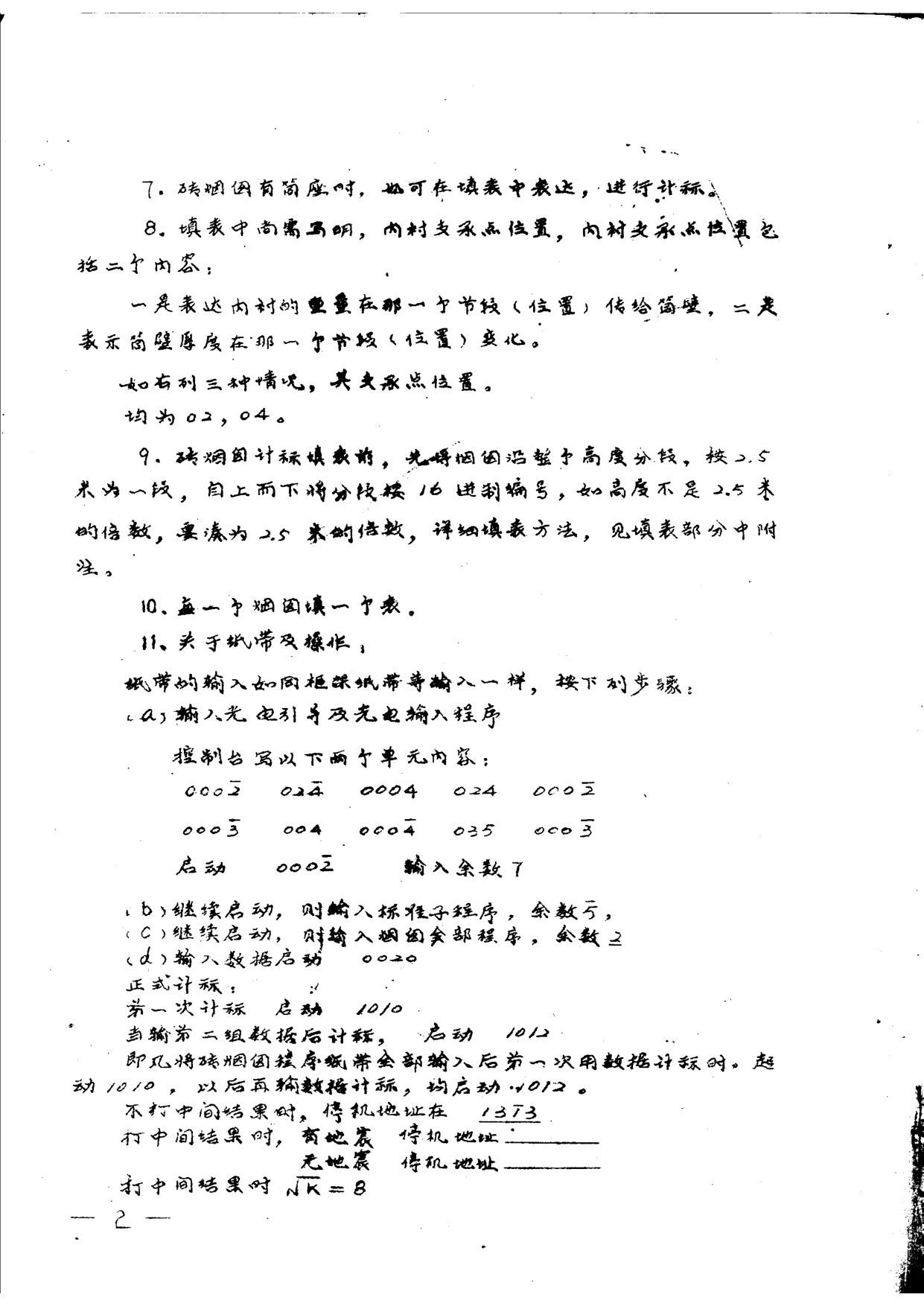

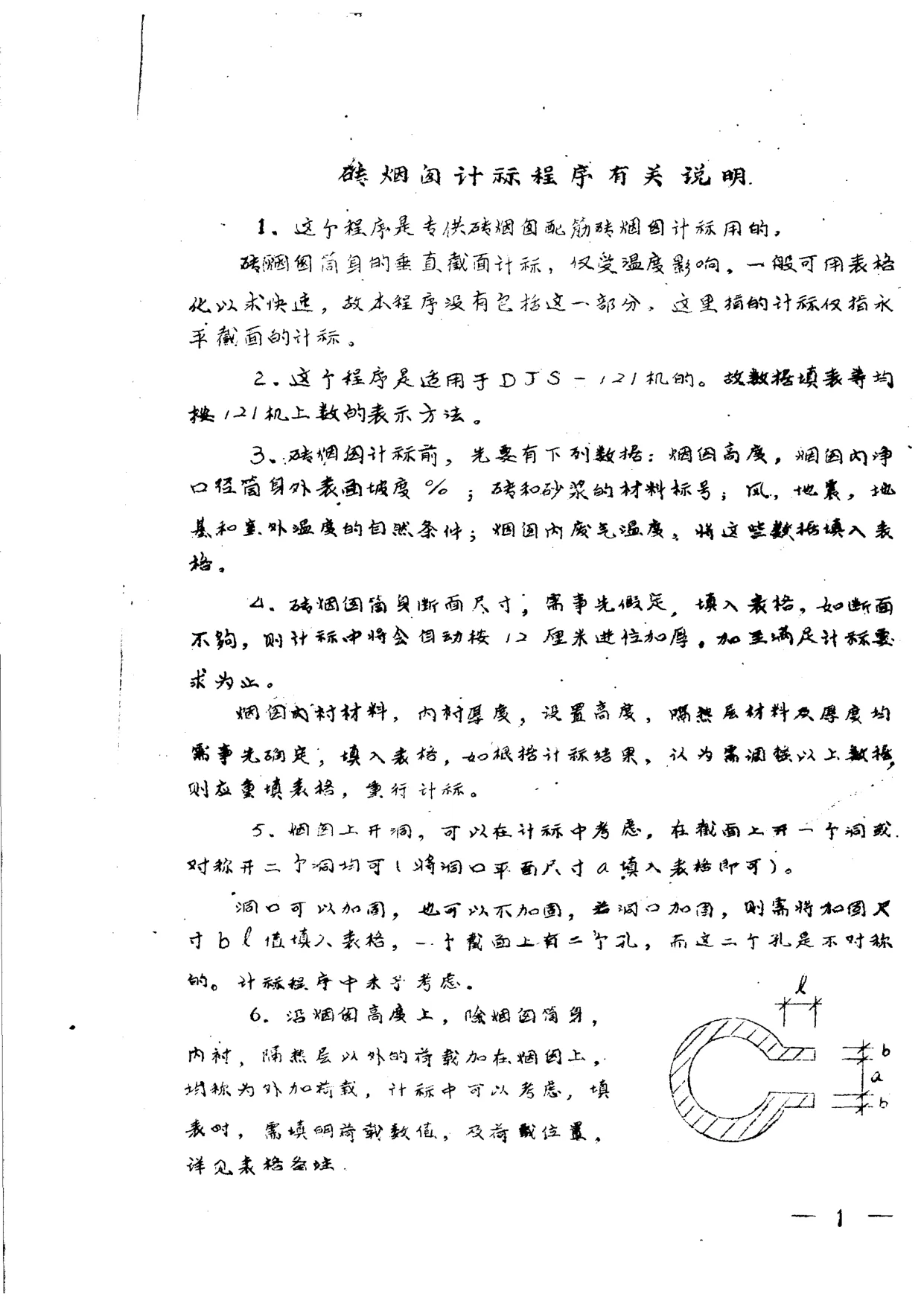

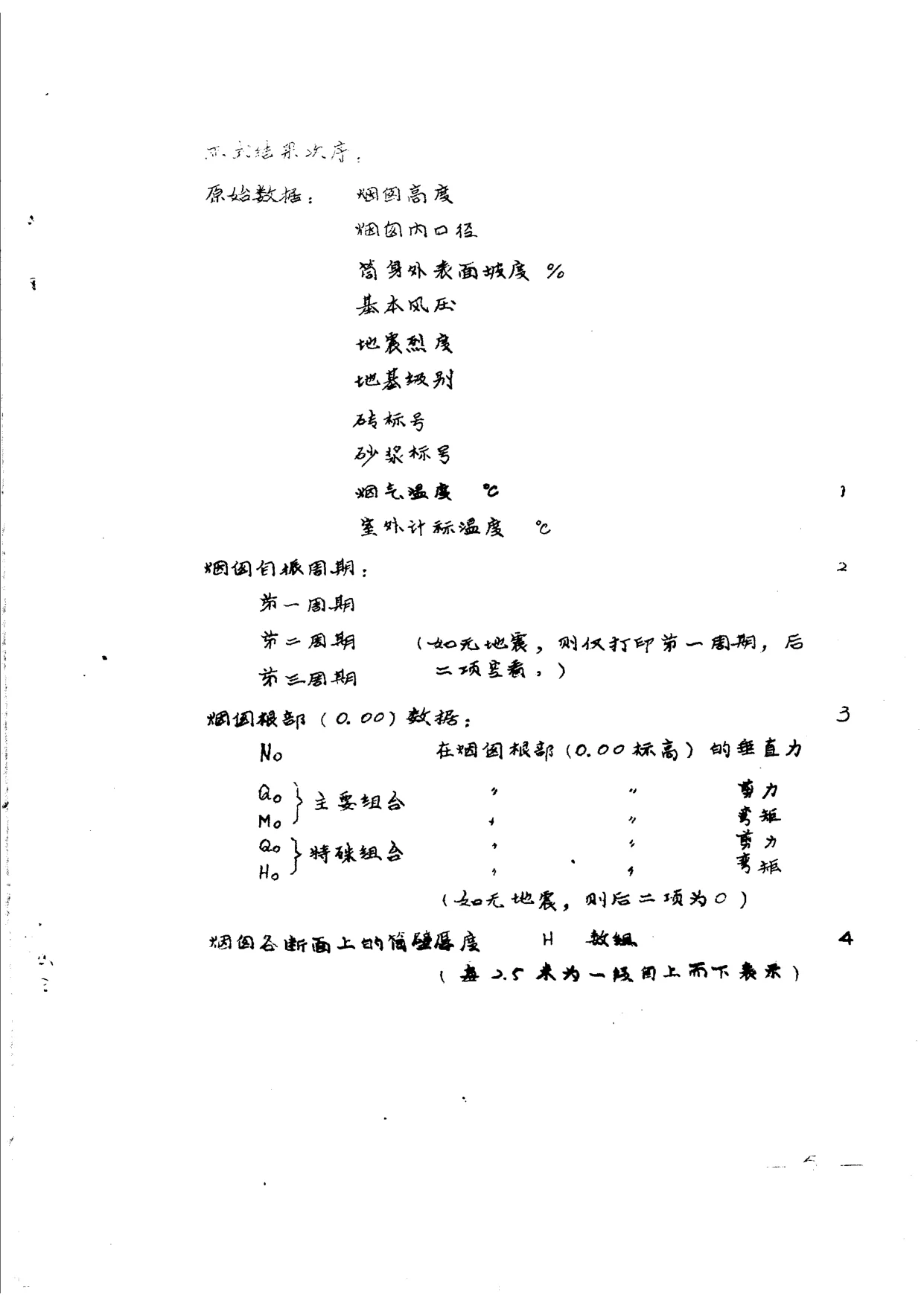

本书题名《砖烟囱计算程序及使用说明 DJS-121计算机》，由水利电力部西北电力设计院于1975年5月在西安编印。全书为技术资料性质，主要说明砖烟囱配筋砖烟囱计算程序的使用方法、数据准备、纸带输入操作及计算结果输出次序。卷首《砖烟囱计算程序有关说明》列11条。第一条说明本程序专供砖烟囱配筋砖烟囱计算用；砖烟囱筒身的垂直截面计算仅受温度影响，一般可用表格化以求快速，故本程序不包括这一部分，这里所指计算仅指水平截面计算。第二条说明程序适用于DJS-121机，故数据填表等均按121机数的表示方法。第三条说明砖烟囱计算前先要有烟囱高度、烟囱内净口径、筒身外表面坡度%、砖和砂浆的材料标号、风、地震、地基和室外温度的自然条件、烟囱内废气温度等数据，并将这些数据填入表格。第四条说明砖烟囱筒身断面尺寸需事先假定填入表格，如断面不够，计算中将会自动按12厘米进位加厚，加至满足计算要求为止；烟囱式材料、内衬厚度、设置高度、隔热层材料及厚度均需事先确定填入表格，如根据计算结果认为需调整以上数据，则应重填表格重新计算。第五条说明烟囱上开洞可在计算中考虑，在截面上开一个洞或对称开二个洞均可，将洞口平面尺寸a填入表格即可；洞口可以加固也可以不加固，若洞口加固则需将加固尺寸b、l值填入表格；一个截面上有二个孔而二个孔不对称的，计算程序中未予考虑。第六条说明沿烟囱高度上，除烟囱筒身、内衬、隔热层以外的荷载加在烟囱上，均称为外加荷载，计算中可以考虑，填表时需填明荷载数值及荷载位置，详见表格备注。第七条说明砖砌倒有筒座时，可在填表中表达，进行计算。第八条说明填表中尚需写明内衬支承点位置，内衬支承点位置包括二个内容：一是表达内衬的重量在哪一节段（位置）传给筒壁，二是表示筒壁厚度在哪一节段（位置）变化；并举例说明三种情况下支承点位置均为02、04。第九条说明砖烟囱计算填表前，先将烟囱沿整个高度分段，按2.5米为一段，自上而下将分段按16进制编号，如高度不是2.5米的倍数，要凑为2.5米的倍数，详细填表方法见填表部分附注。第十条说明每一个烟囱填一个表。第十一条关于纸带及操作，说明纸带输入如同框架纸带等输入一样，按步骤输入光电引导及光电输入程序，控制台写两个单元内容，启动0002输入余数7；继续启动则输入标准子程序，余数5；继续启动则输入烟囱全部程序，余数2；输入数据启动0020；正式计算第一次启动1010，当输第二组数据后计算启动1012，即凡将该烟囱程序纸带全部输入后第一次用数据计算时启动1010，以后再输数据计算均启动1012；不打中间结果时停机地址在1373，打中间结果时有地震、无地震停机地址留空，打中间结果时√k=8。书中还列“正式结果次序”，包括原始数据：烟囱高度、烟囱内口径、筒身外表面坡度%、基本风压、地震烈度、地基级别、砖标号、砂浆标号、烟气温度℃、室外计算温度℃、烟囱自振周期第一周期、第二周期（如无地震则仅打印第一周期，后第三周期二项查看）；烟囱根部（0.00）数据包括在烟囱根部（0.00标高）的垂直力、主要组合剪力、弯矩、特殊组合剪力、弯矩（如无地震则后二项为0）；烟囱各断面上的筒壁厚度H数组（每2.5米为一段自上而下表示）、各断面上的弯矩值N数组、主要组合Nkp数组、弯矩值M数组（主要组合）、偏心矩e0数值（主要组合）、核心矩xA数组值、相对偏心C0=e0/R数组；当有地震时还有各断面上特殊组合的弯矩M'数组、特殊组合偏心距e0'数组、特殊组合的允许Nkp'数组；以及烟囱筒身全部体积V0、筒身全部内衬体积Vp、各断面上钢筋百分率u%数组、各断面上钢筋应力σa数组、各断面上混凝土应力σi数组、配筋所需全部钢筋数量Pa0数组等。说明还指出当H=0时相应σa、σx均为0，即不需配筋；当H=0.1%时相应σa、σx为0，即为构造配筋；这三组数及相应Pa0值均为特殊组合的。中间结果可打印，开关跳√k=8时可打全部中间结果。本书反映1970年代中期我国电力土建设计单位利用DJS-121计算机编制砖烟囱配筋计算程序的技术实践，保留程序说明、数据准备、纸带操作和结果输出体例，可供建筑结构计算、计算机应用史、电力土建技术史及技术档案研究参考。本次仅见前20页，后续内容待补。
