标高传递法

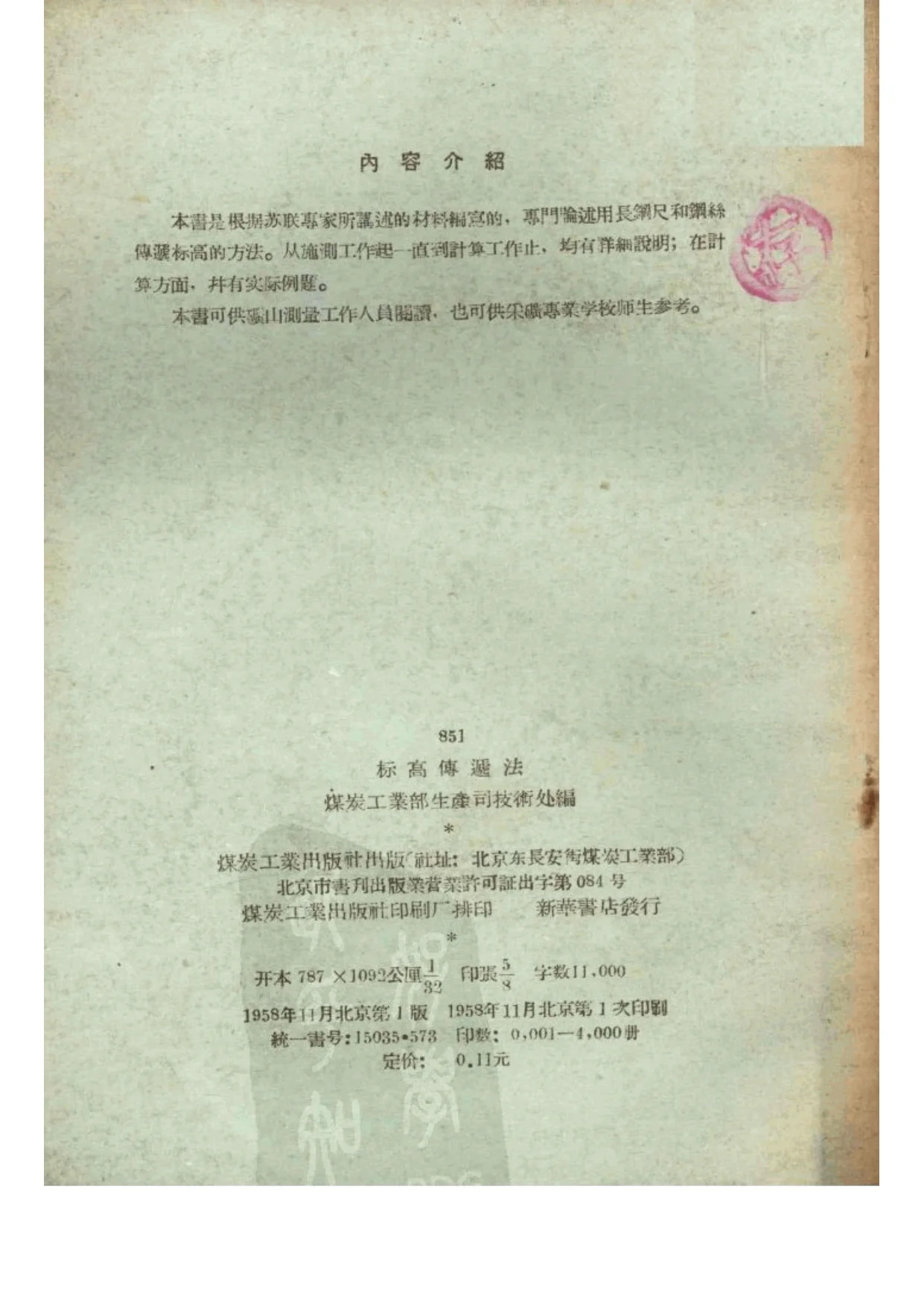

《标高传递法》由煤炭工业部生产司技术处编，煤炭工业出版社1958年11月北京第1版、第1次印刷，统一书号15035·573，印数0,001—4,000册，定价0.11元。卷首“内容介绍”说明，本书是根据苏联专家所讲述的材料编写的，专门论述用长钢尺和钢丝传递标高的方法；从施测工作起一直到计算工作止，均有详细说明，在计算方面并有实际例题。本书可供矿山测量工作人员阅读，也可供采矿专业学校师生参考。

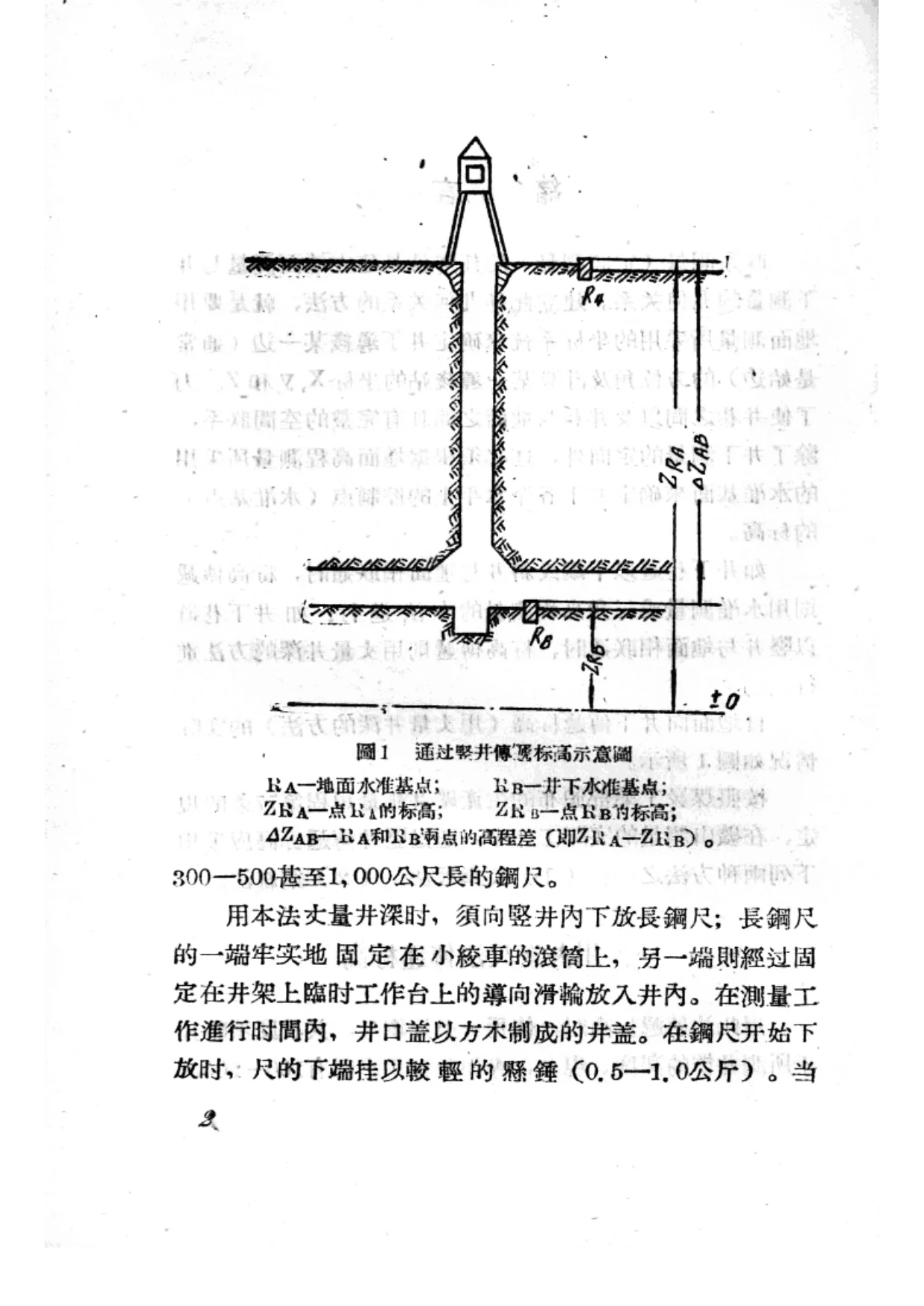

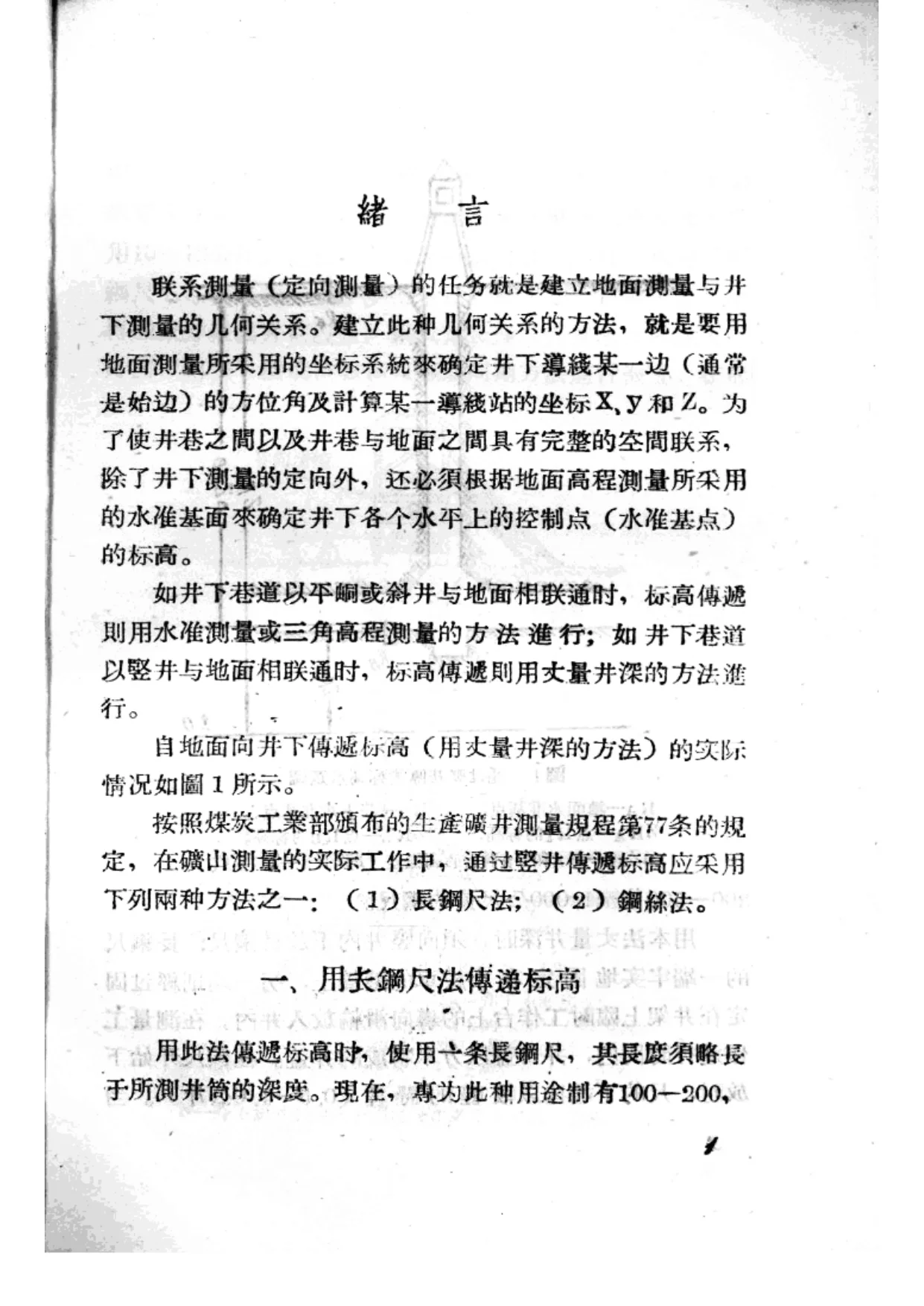

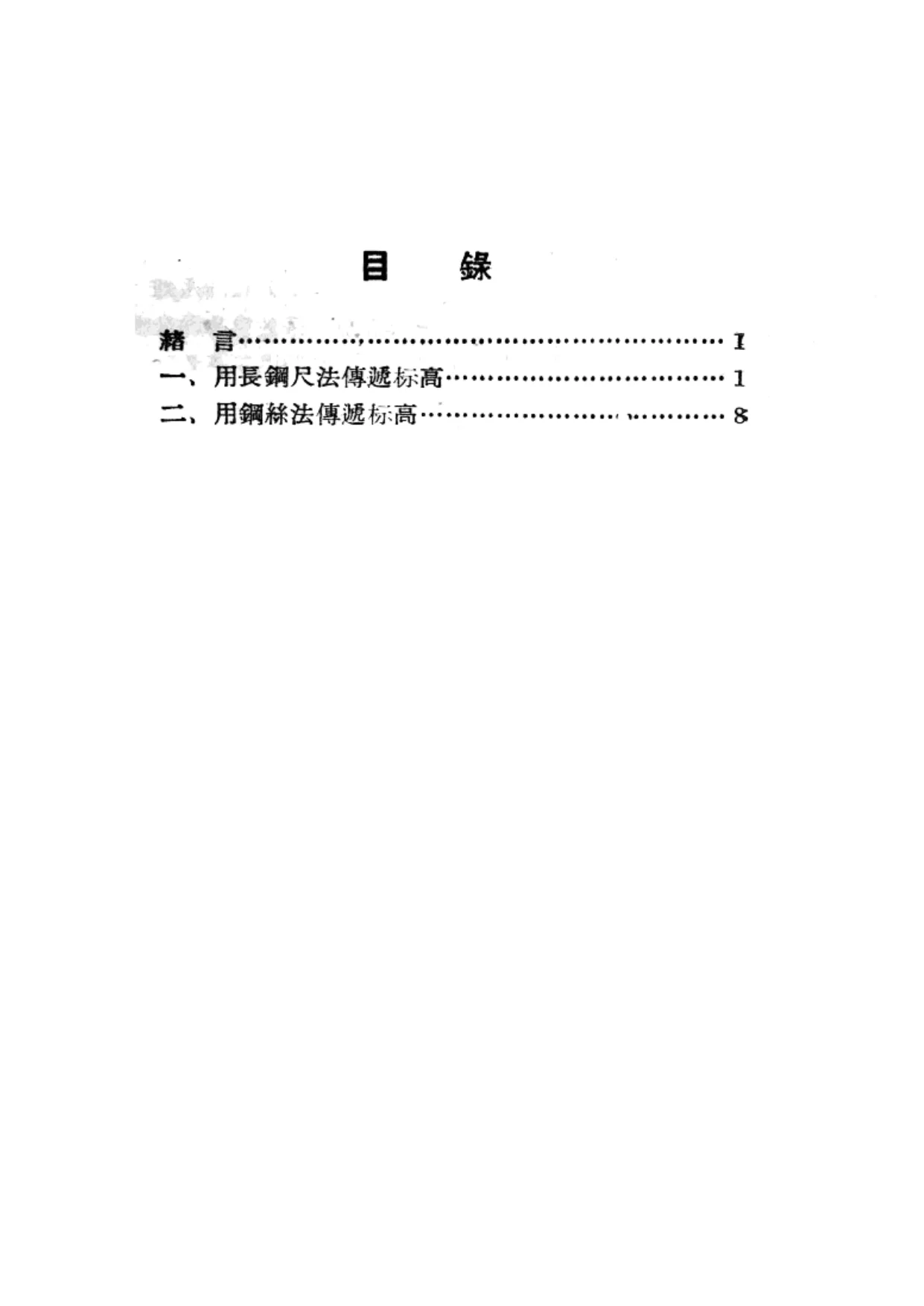

全书篇幅不大，开本为787×1092公厘1/32，印张5/8，字数11,000。目录列有“绪言”“一、用长钢尺法传递标高”“二、用钢丝法传递标高”。绪言首先说明联系测量（定向测量）的任务，即建立地面测量与井下测量的几何关系，用地面测量所采用的坐标系统来确定井下导线某一边的方位角及计算某一导线的坐标X、Y和Z。为使井巷之间以及井巷与地面之间具有完整的空间联系，除井下定向外，还必须根据地面高程测量所采用的水准基面来确定井下各个水平上的控制点及水准基点的标高。绪言指出，如井下巷道以平峒或斜井与地面相联通，标高传递用水准测量或三角高程测量方法进行；如以竖井与地面相联通，则用丈量井深的方法进行。按照煤炭工业部颁布的生产矿井测量规程第77条规定，通过竖井传递标高应采用长钢尺法或钢丝法。

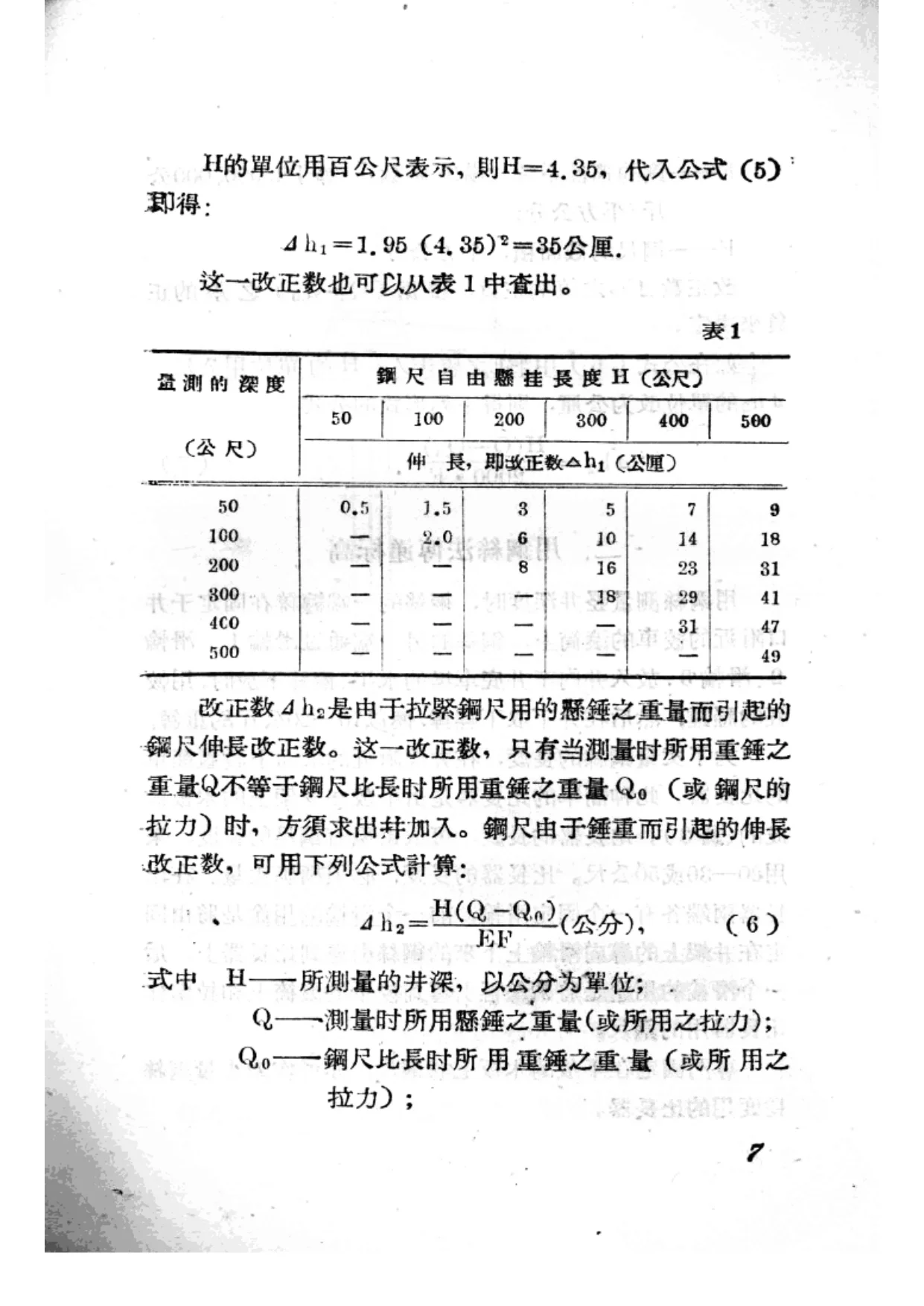

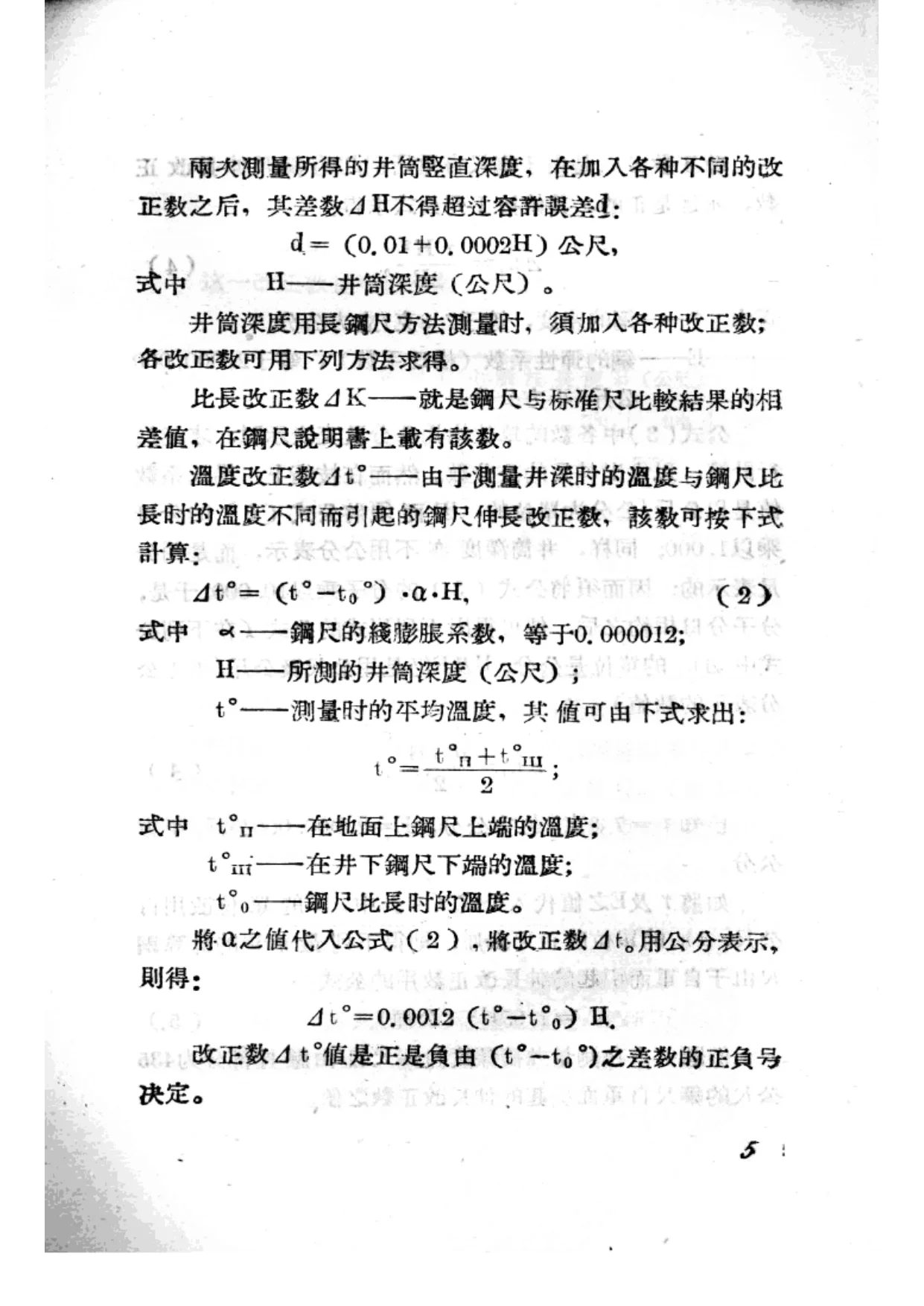

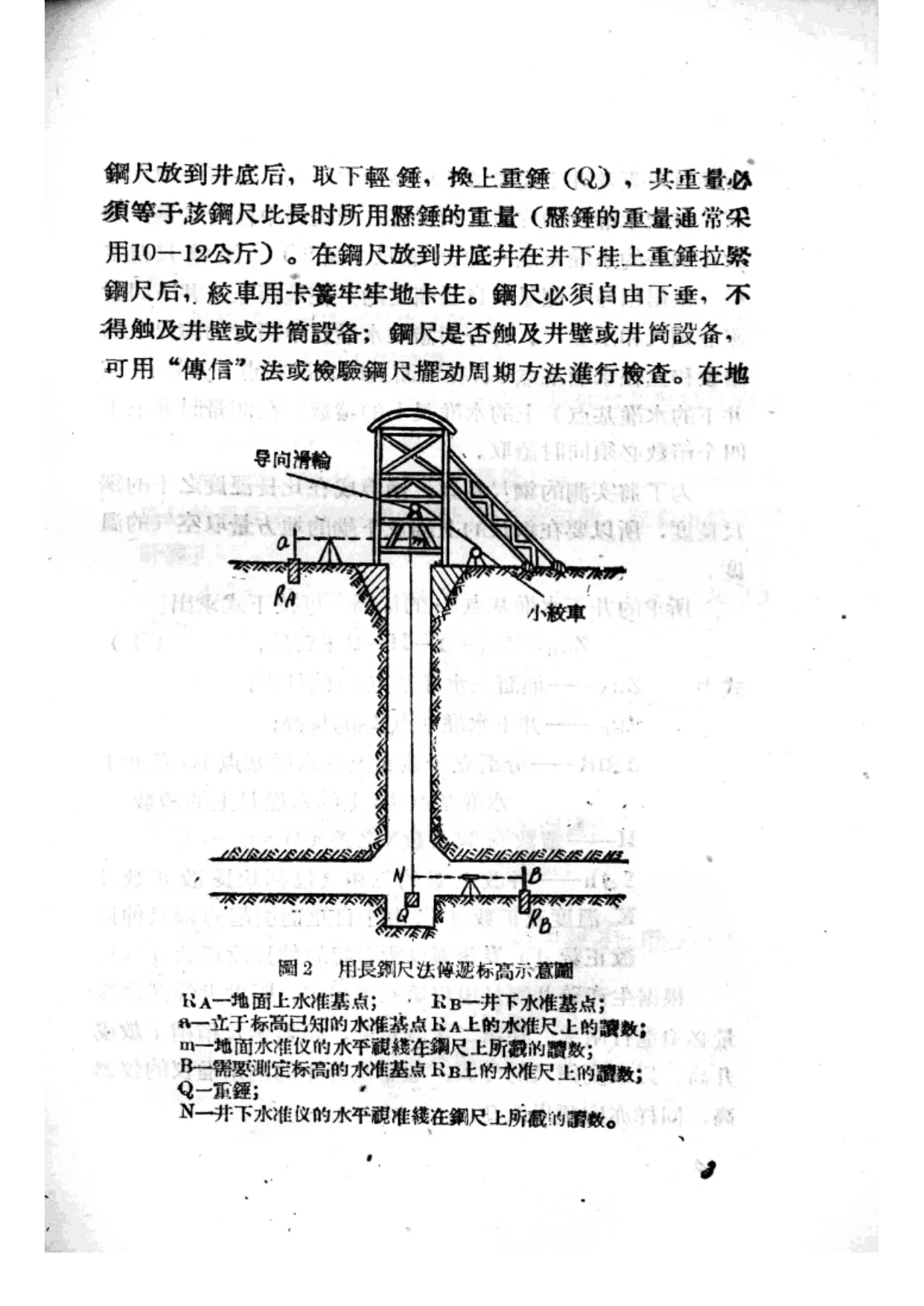

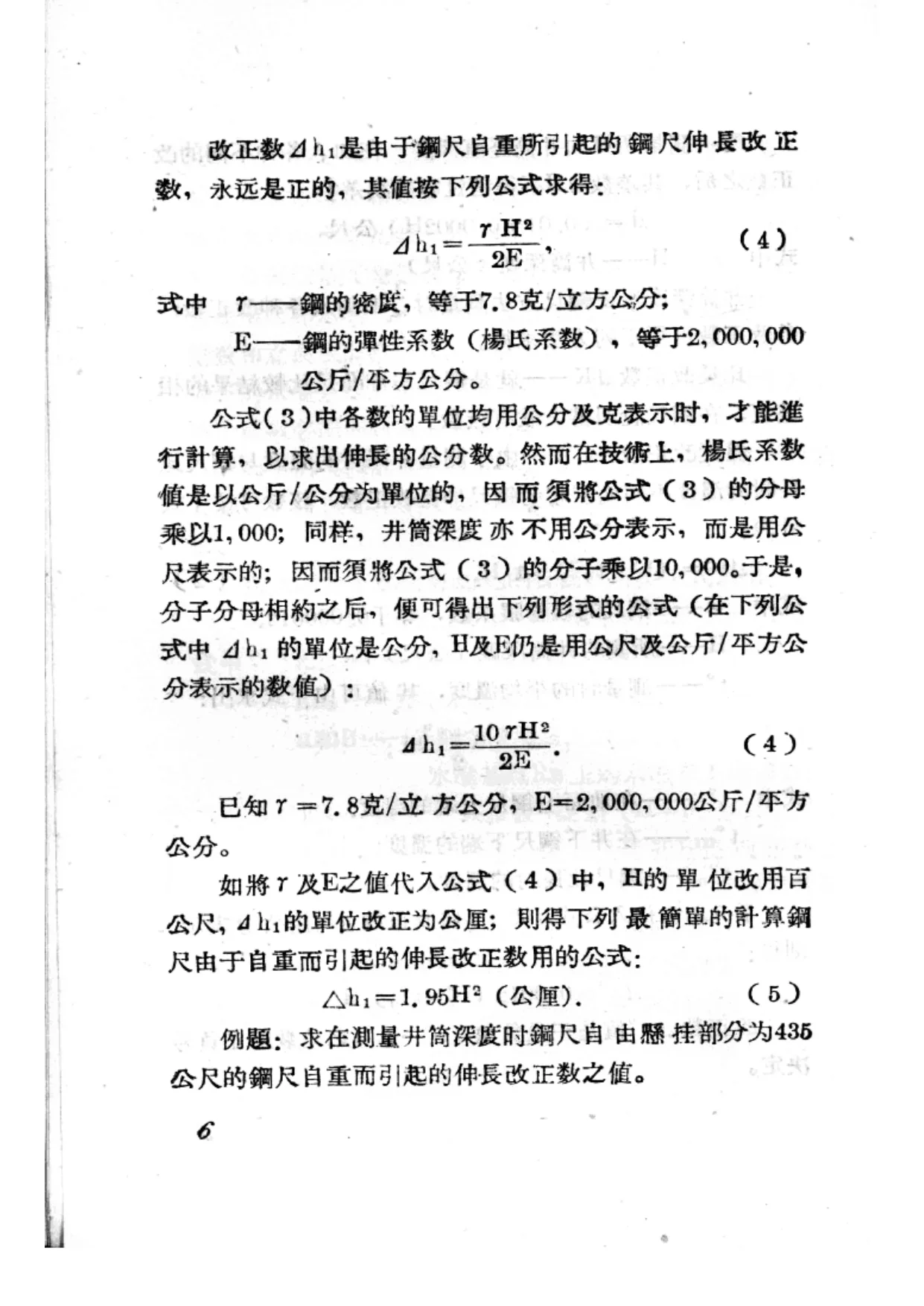

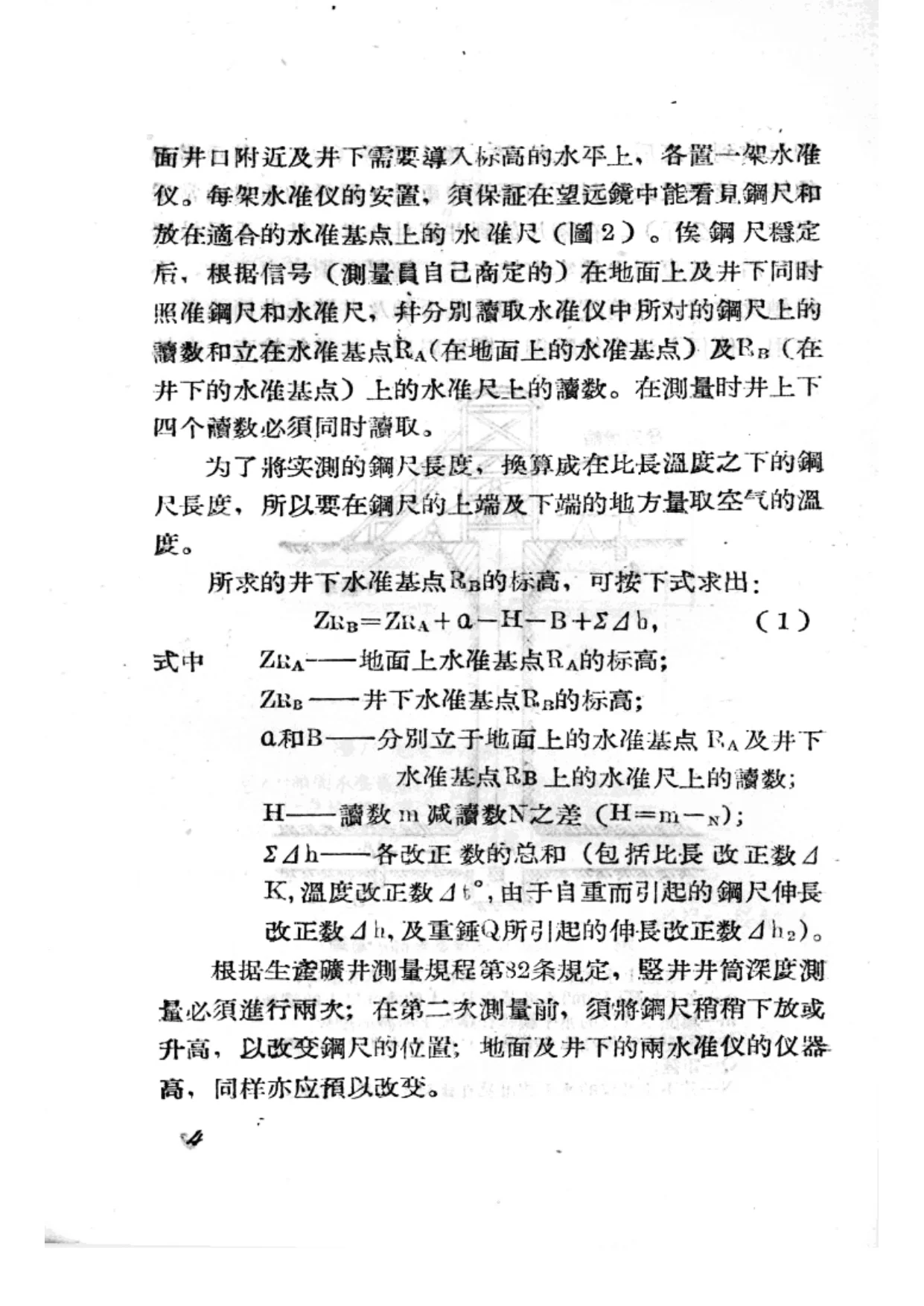

第一部分“用长钢尺法传递标高”详细说明施测与计算。长钢尺法使用一条长度须略长于所测井筒深度的长钢尺，专为此种用途制有100—200、300—500甚至1,000公尺长的钢尺。测量时向竖井内下放长钢尺，一端固定在小绞车滚筒上，另一端经井架临时工作台上的导向滑轮放入井内；开始下放时挂轻锤，到井底后换重锤，重锤重量须等于钢尺比长时所用悬锤重量，通常采用10—12公斤。钢尺拉紧后绞车用卡簧卡住，钢尺须自由下垂，不得触及井壁或井筒设备，并可用“传信”法或检验摆动周期方法检查。地面井口附近及井下需要导入标高的水平上各置水准仪，俟钢尺稳定后，根据信号同时照准钢尺和水准尺，读取四个读数，并量取钢尺上端及下端空气温度。井下水准基点标高按公式计算，其中需加入比长改正数、温度改正数、钢尺自重伸长改正数及重锤引起的伸长改正数。规程第82条规定竖井井筒深度测量必须进行两次，第二次测量前须将钢尺稍稍下放或升高，改变钢尺位置，并改变地面及井下水准仪仪器高。两次测量所得井筒竖直深度加入各种改正数后，其差数不得超过容许误差 d=(0.01+0.0002H)公尺。书中还列出比长改正、温度改正、自重伸长改正、重锤改正的具体公式，并给出例题和表1。

第二部分“用钢丝法传递标高”说明用钢丝测量竖井深度的方法。钢丝一端缠绕在固定于井口附近绞车滚筒上，另一端通过滑轮放入井内至井底车场水平；下放时用轻锤，然后在井下换以10—20公斤重锤。为丈量钢丝长度，在井筒附近地面设置简单比长器，比长器由平放在支架上的木板做成，长度可依据现有钢尺采用20—30或50公尺，也可将专门固定在木板上的钢尺作为比长器。地面和井下读取水准尺读数，并用特制铁子在钢丝上定出水准仪水平视线与钢丝的交点m及n后，开始丈量钢丝mn段长度。书中介绍普通铁子和有微动螺丝的铁子，说明在比长器上分段丈量钢丝的程序，并给出钢丝长度计算公式及井下水准基点标高公式。改正数包括温度改正数、钢丝自重引起的改正数、比长改正数等，并附31号竖井标高传递计算例题。例题中钢丝直径1.2公厘，钢尺长20公尺，编号№4063，钢尺比长温度t0=+20°C，地面测量温度t1=-14°C，井下温度t2=+8°C，表2列出十五段丈量结果，求得L=277.546公尺，改正数总和为-106公厘，最终算得井下水准基点标高为+253.885。书中还给出测量中误差公式，并举H=300公尺时中误差为±25公厘的算例。最后提到，除长钢尺法和钢丝法外，也可借助短钢尺测量井筒深度，但较为费劲且精度较差，只宜在深度不大的竖井中采用。整体上，本书集中反映20世纪50年代中国矿山测量中竖井标高传递的技术规范、作业程序、改正计算和误差控制方法，具有较强的实用性和资料价值。本次仅见前20页，后续内容待补。
