3692型半自动锯片磨床

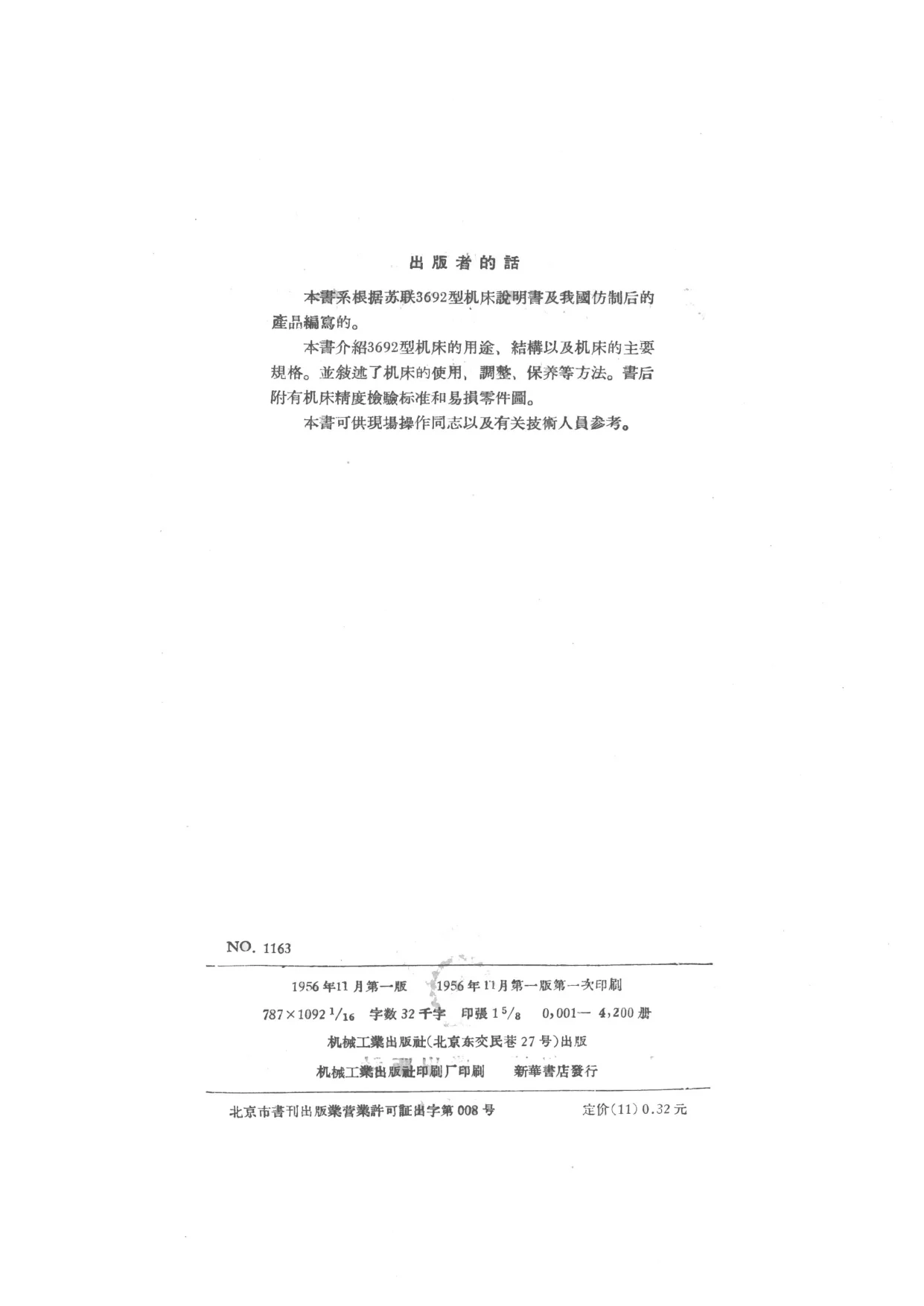

《3692型半自动锯片磨床》是“苏联机器介绍丛书”之一，由第一机械工业部第二机器工业管理局编译，机械工业出版社1956年11月第一版第一次印刷。出版者的话说明，本书系根据苏联3692型机床说明书及我国仿制后的产品编写，介绍3692型机床的用途、结构及主要规格，并叙述机床的使用、调整、保养等方法，书后附机床精度检验标准和易损零件图，供现场操作同志及有关技术人员参考。全书约32千字，开本787×1092 1/16，印张1 5/8，印数0,001—4,200册，出版者为机械工业出版社（北京东交民巷27号），由机械工业出版社印刷厂印刷、新华书店发行。

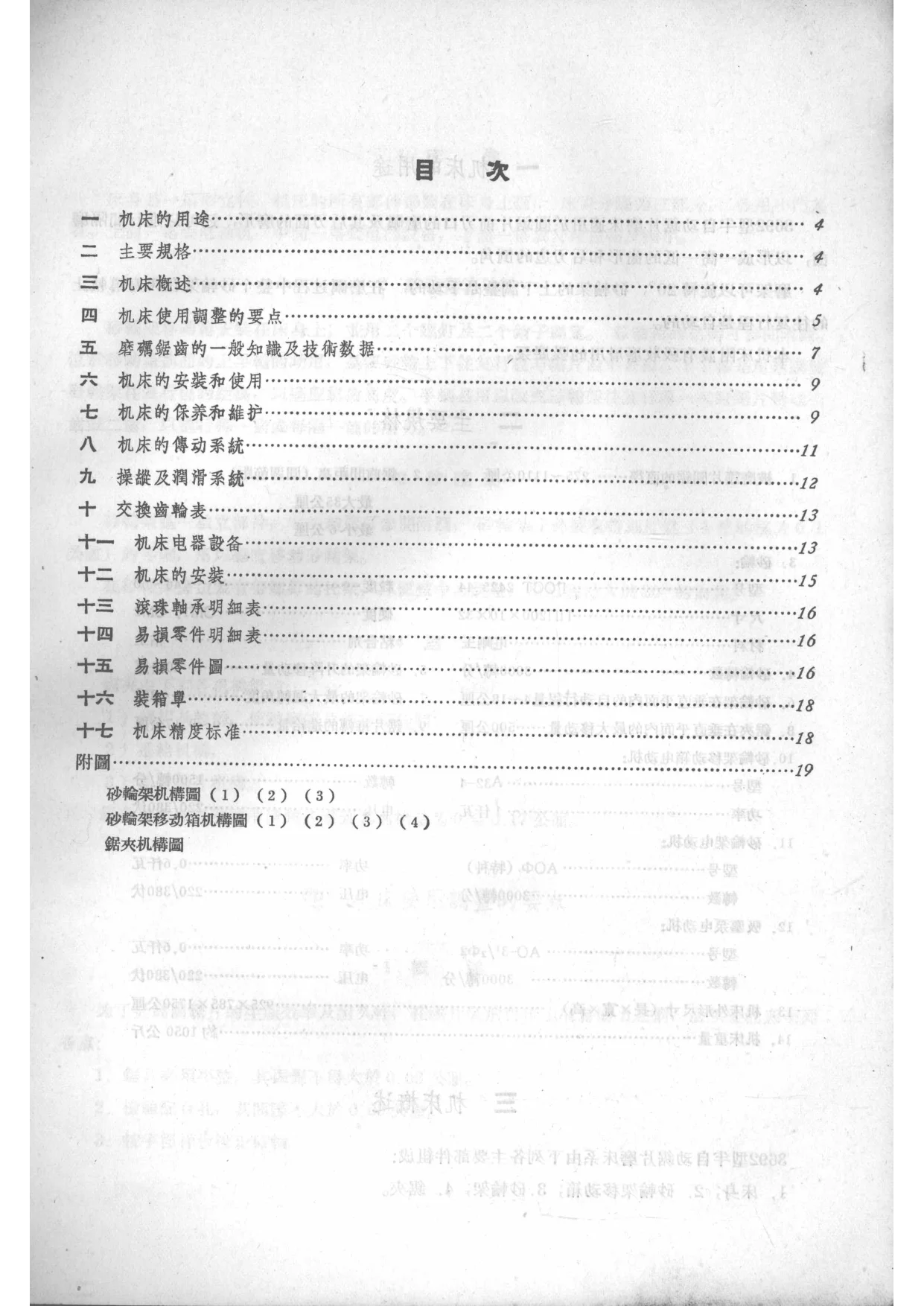

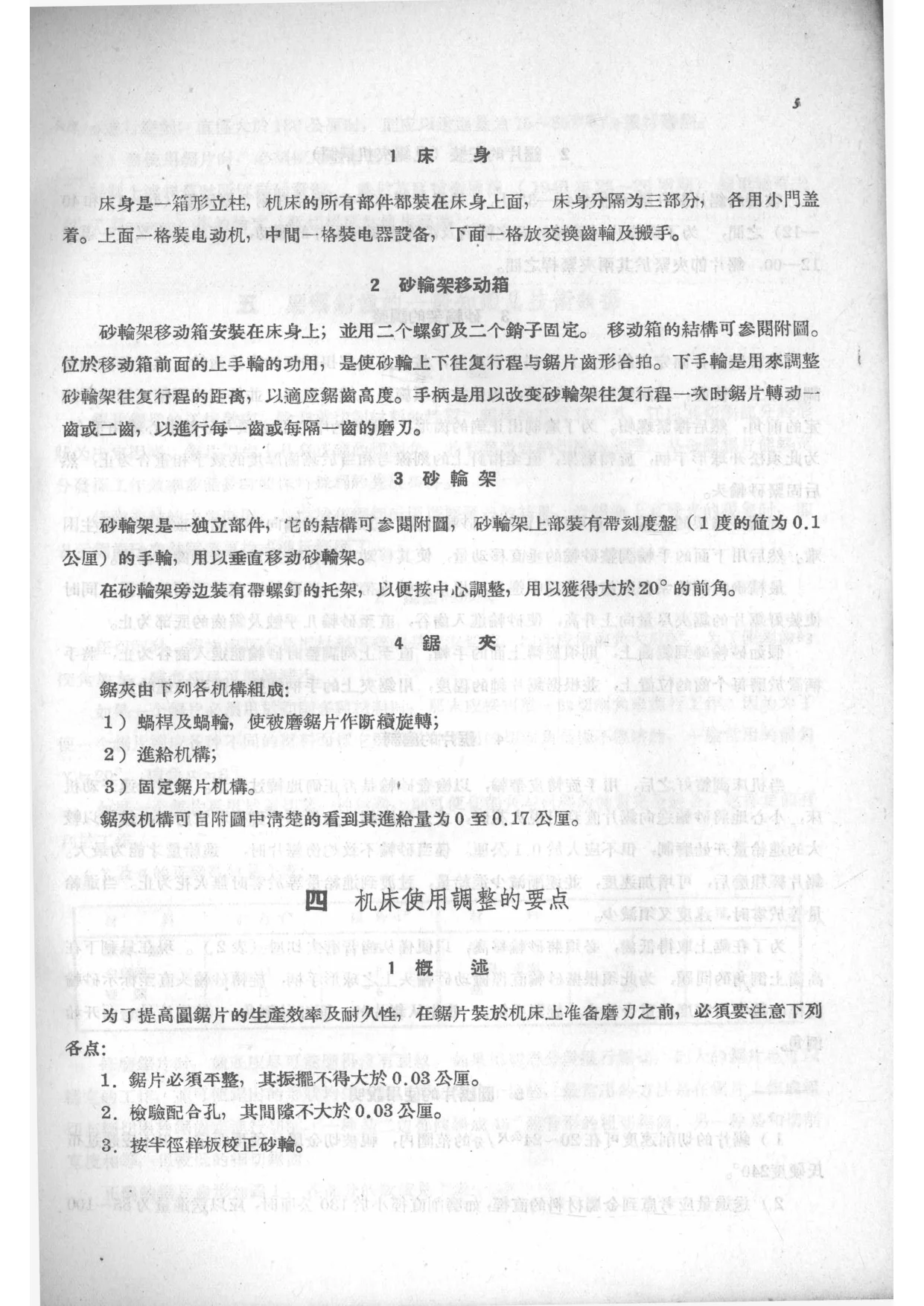

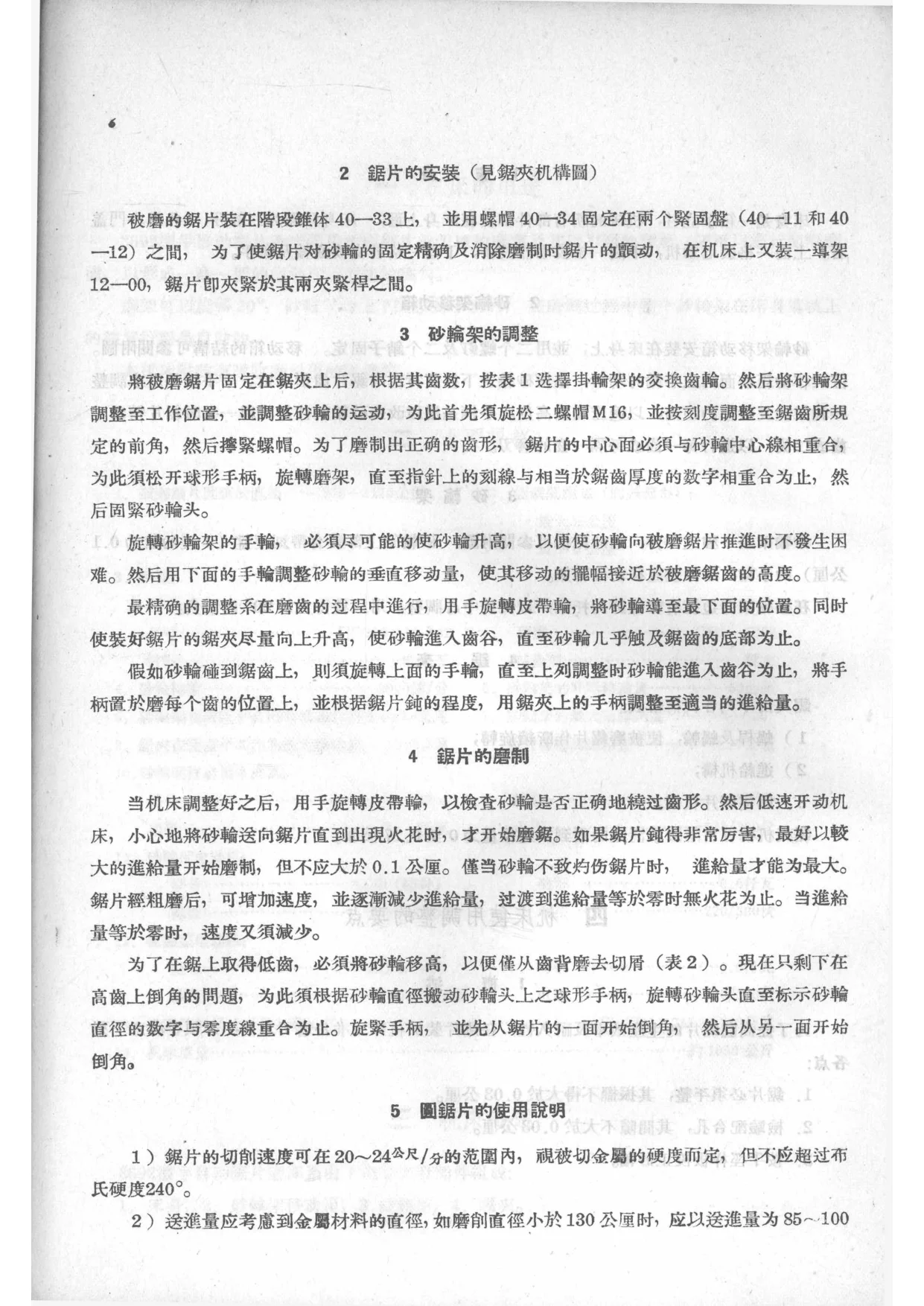

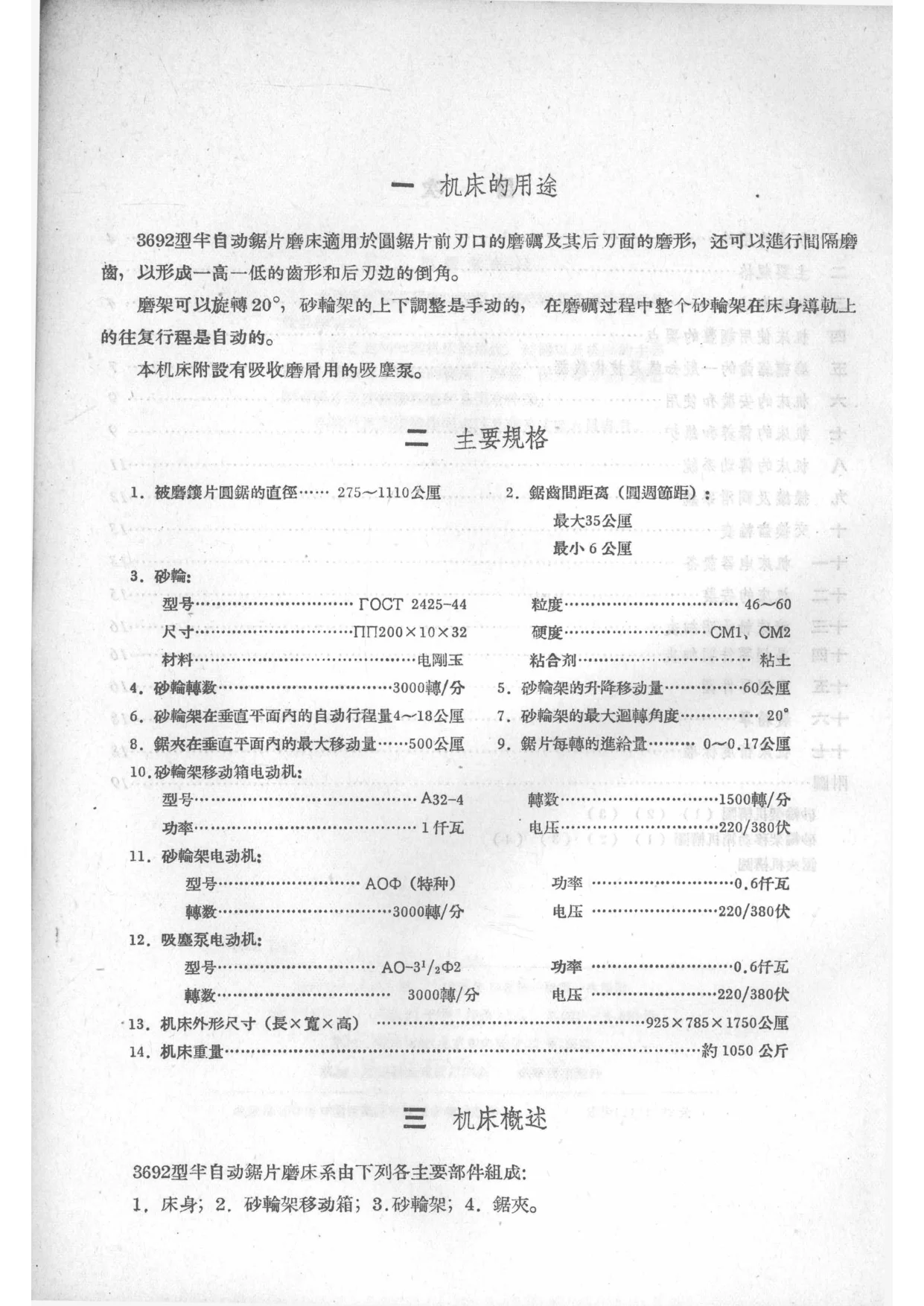

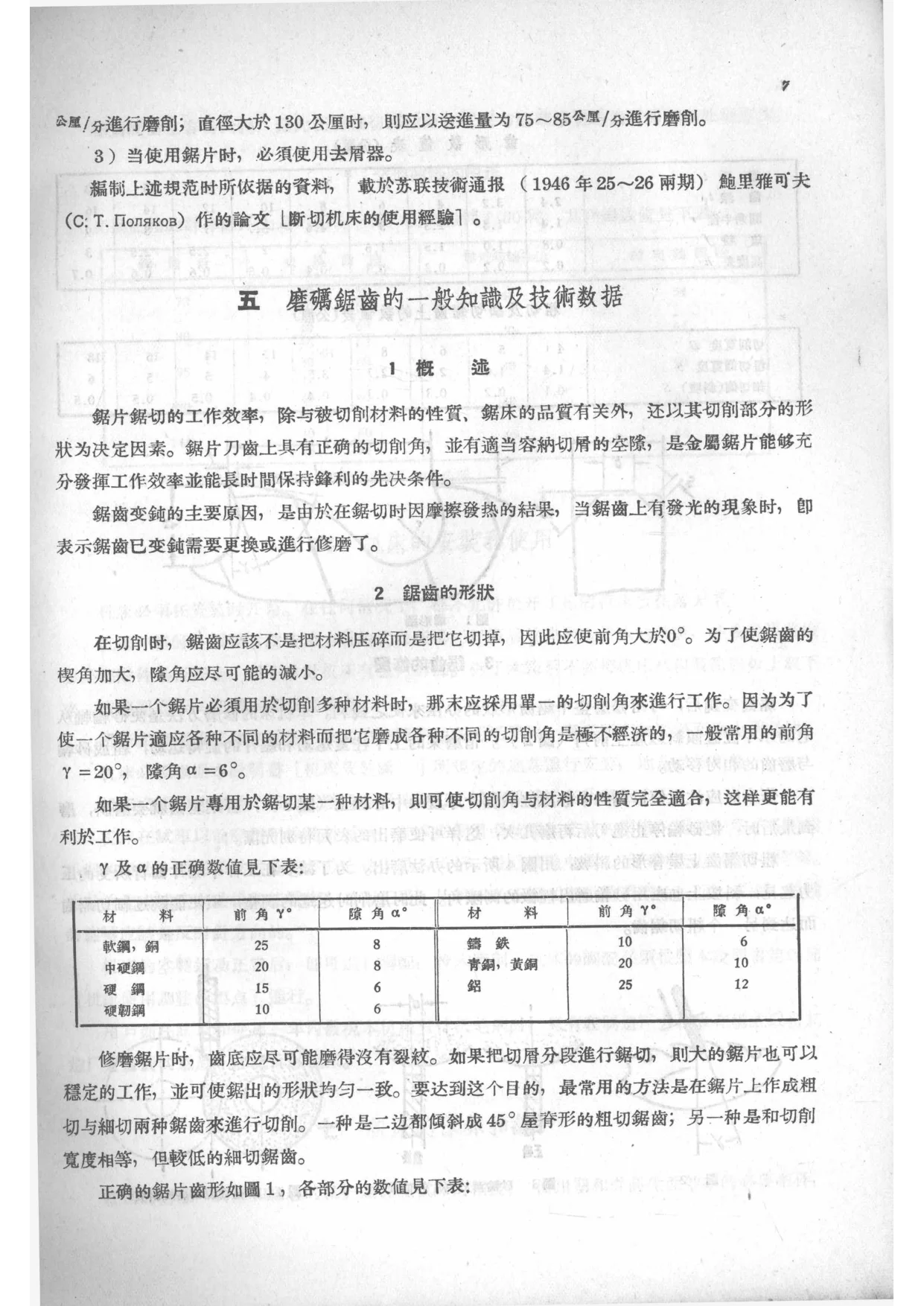

正文按十七个部分组织：机床的用途、主要规格、机床概述、机床使用调整的要点、磨砺锯齿的一般知识及技术数据、机床的安装和使用、机床的保养和维护、机床的传动系统、操纵及润滑系统、交换齿轮表、机床电器设备、机床的安装、滚珠轴承明细表、易损零件明细表、易损零件图、装箱单、机床精度标准，并附砂轮架机构图、砂轮架移动箱机构图、锯夹机构图等。机床用于圆锯片前刃口的磨砺及其后刃面的磨形，还可进行间隔磨齿，以形成一高一低的齿形和后刃边的倒角；磨架可以旋转20°，砂轮架上下调整为手动，磨砺过程中整个砂轮架在床身导轨上的往复行程为自动，并附设吸收磨屑用的吸尘泵。

书中列有详细技术数据：被磨镶片圆锯直径275～1110公厘，锯齿间距最大35公厘、最小6公厘，砂轮型号ГОСТ 2425-44，尺寸ПП200×10×32，材料电刚玉，砂轮轴3000转/分，砂轮架在垂直平面内的自动行程量4～18公厘，锯夹在垂直平面内的最大移动量500公厘，砂轮架最大回转角度20°，锯片每转进给量0～0.17公厘，机床外形尺寸925×785×1750公厘，约1050公斤等。书中还详列润滑部位、油杯型式、润滑期与油号，操纵手柄及刻度盘说明，交换齿轮表，滚珠轴承与易损零件明细，以及机床精度标准。该书反映建国初期我国仿制苏联机床、组织技术资料编译出版的历史面貌，对了解当时机床技术引进、设备使用维护和机械工业出版具有资料价值。本次仅见前20页，后续内容待补。
