Φ124型摩擦压力机

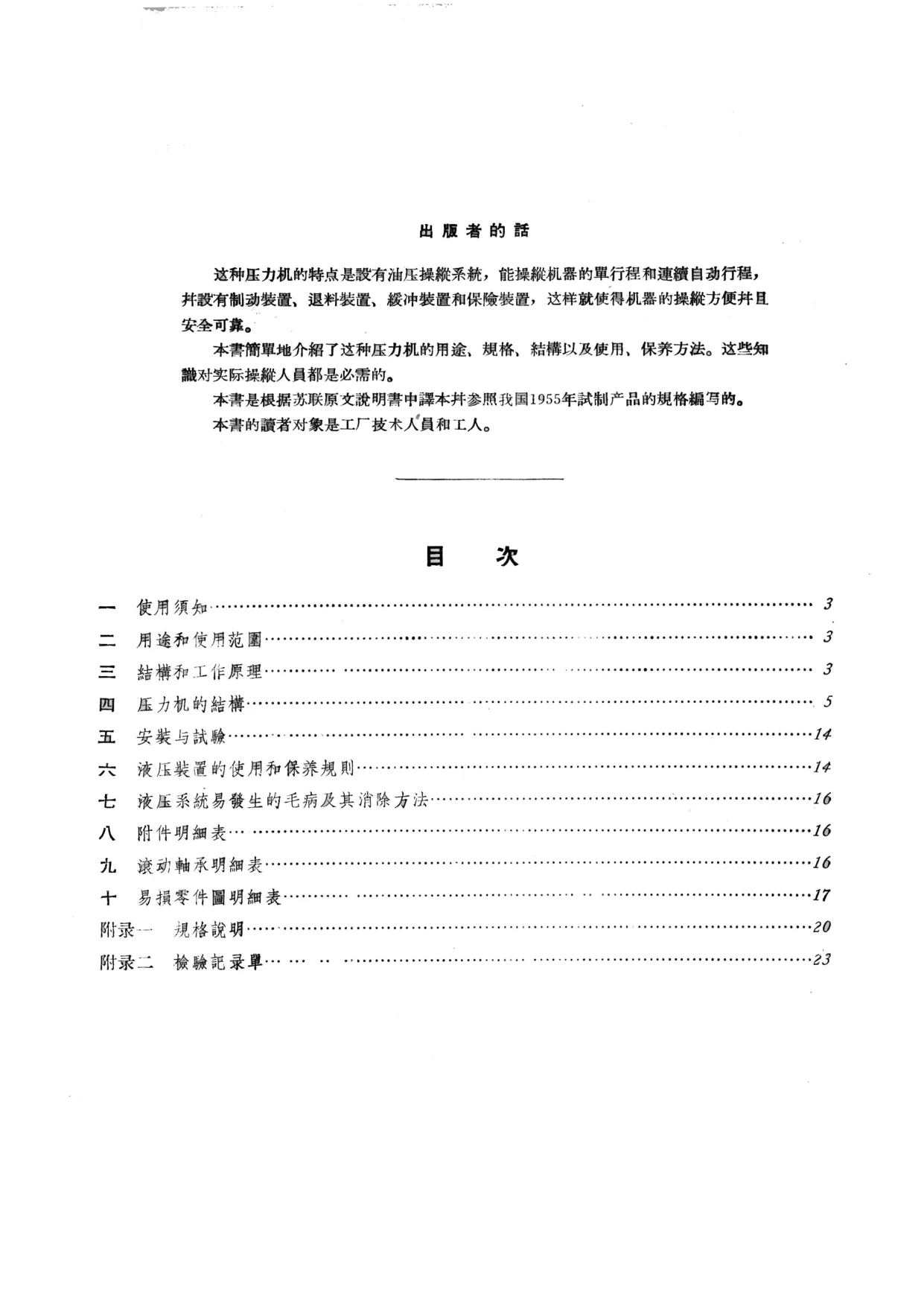

本书为“机器介绍丛书”之一种，题名《Φ124型摩擦压力机》，由第一机械工业部第二机器工业管理局编，机械工业出版社1957年出版。书前有出版者的话，说明这种压力机的特点是设有油压操纵系统，能操纵机器的单行程和连续自动行程，并设有制动装置、退料装置、缓冲装置和保险装置，使机器操纵方便且安全可靠。出版者的话还指出，本书简单介绍这种压力机的用途、规格、结构以及使用、保养方法，这些知识对实际操纵人员都是必需的；本书根据苏联原文说明书中译本并参照我国1955年试制产品的规格编写，读者对象是工厂技术人员和工人。

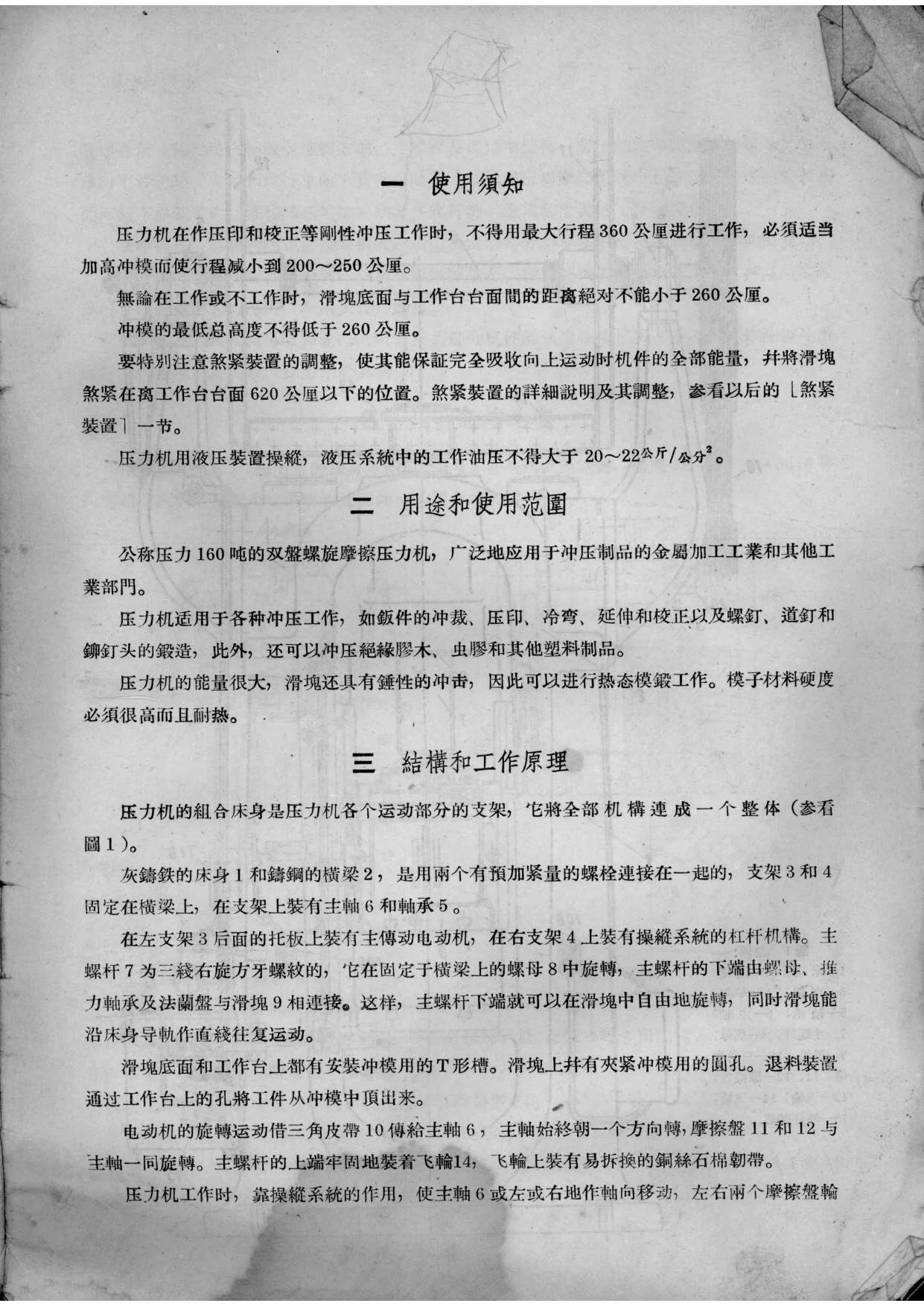

全书目录包括：一 使用须知；二 用途和使用范围；三 结构和工作原理；四 压力机的结构；五 安装与试验；六 液压装置的使用和保养规则；七 液压系统易发生的毛病及其消除方法；八 附件明细表；九 滚动轴承明细表；十 易损零件图明细表；附录一 规格说明；附录二 检验记录单。正文介绍公称压力160吨的双盘螺旋摩擦压力机，广泛用于冲压制品的金属加工工业和其他工业部门。压力机适用于各种冲压工作，如饭件的冲裁、压印、冷弯、延伸和校正以及螺钉、道钉和铆钉头的锻造，还可以冲压绝缘胶木、虫胶和其他塑料制品。压力机能量很大，滑块还具有锤性冲击，因此可以进行热态模锻工作，模子材料硬度必须很高而且耐热。

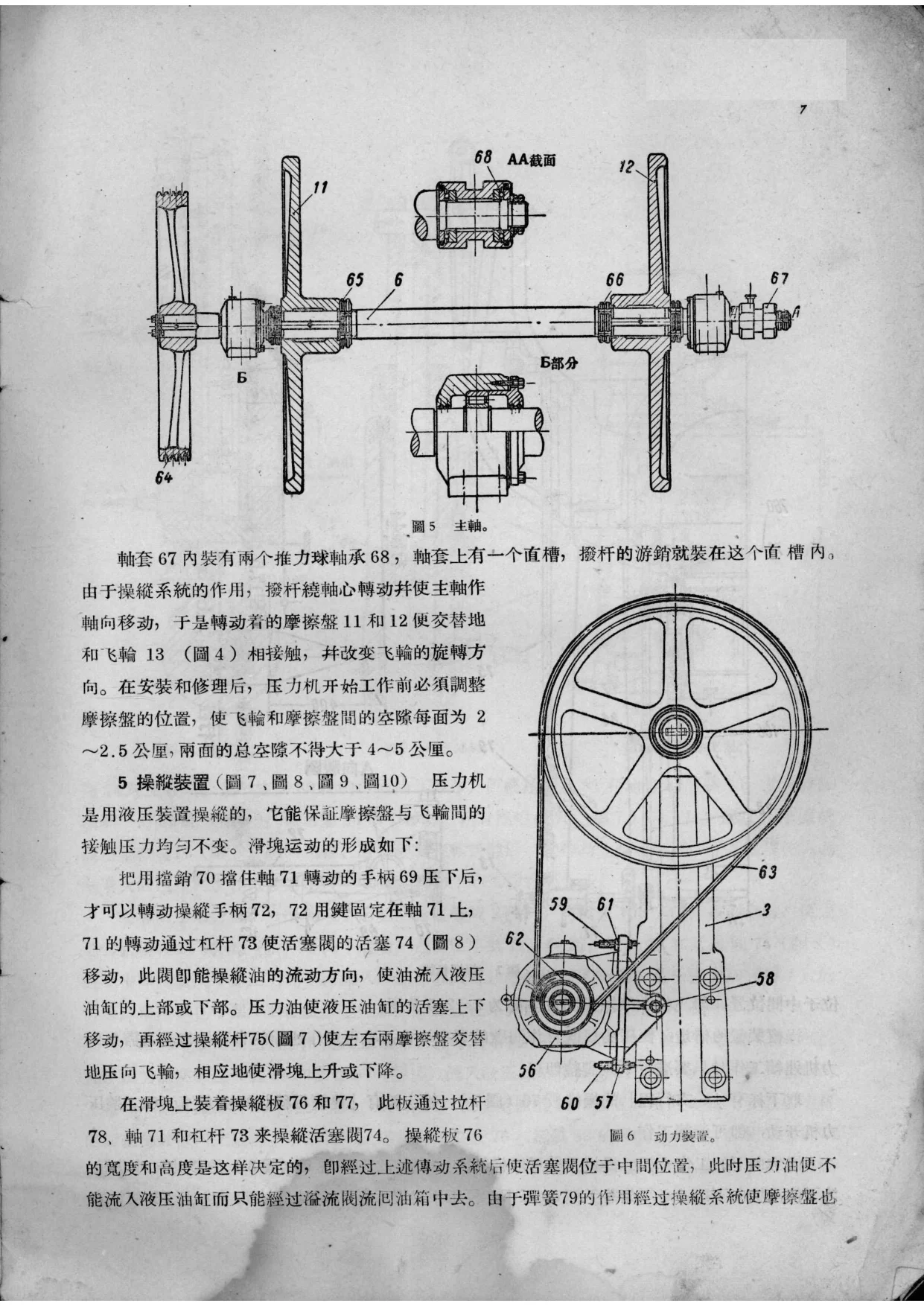

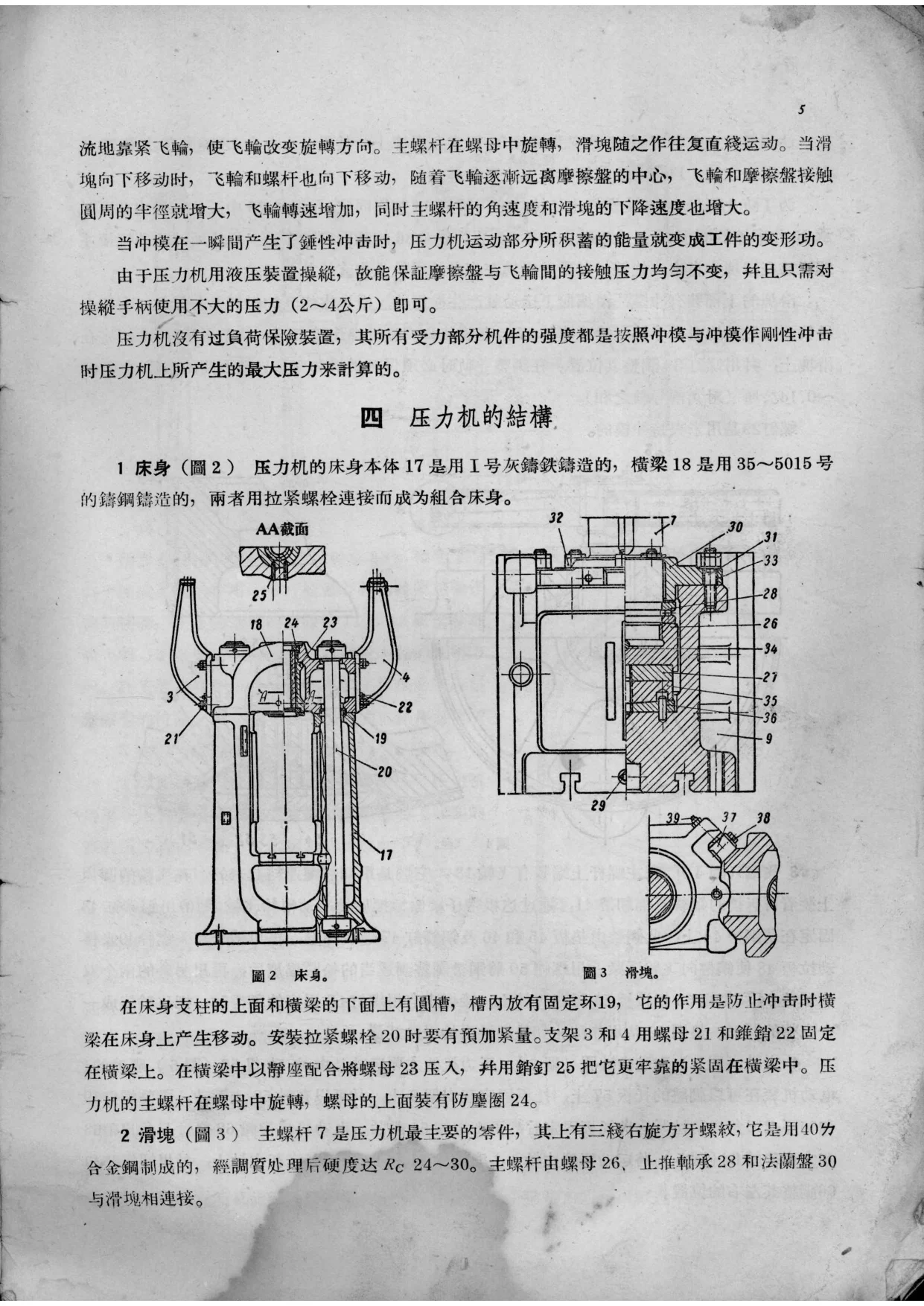

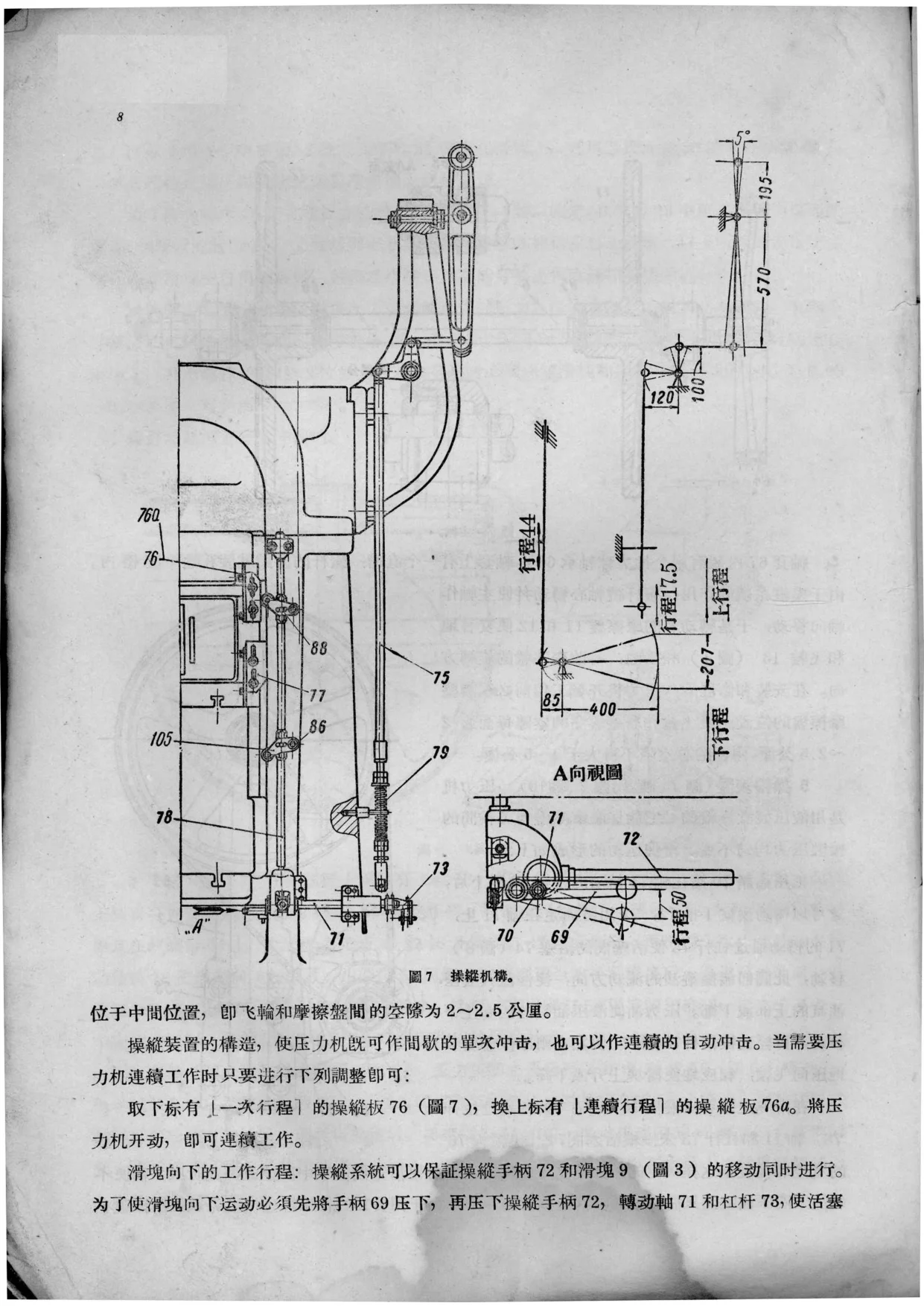

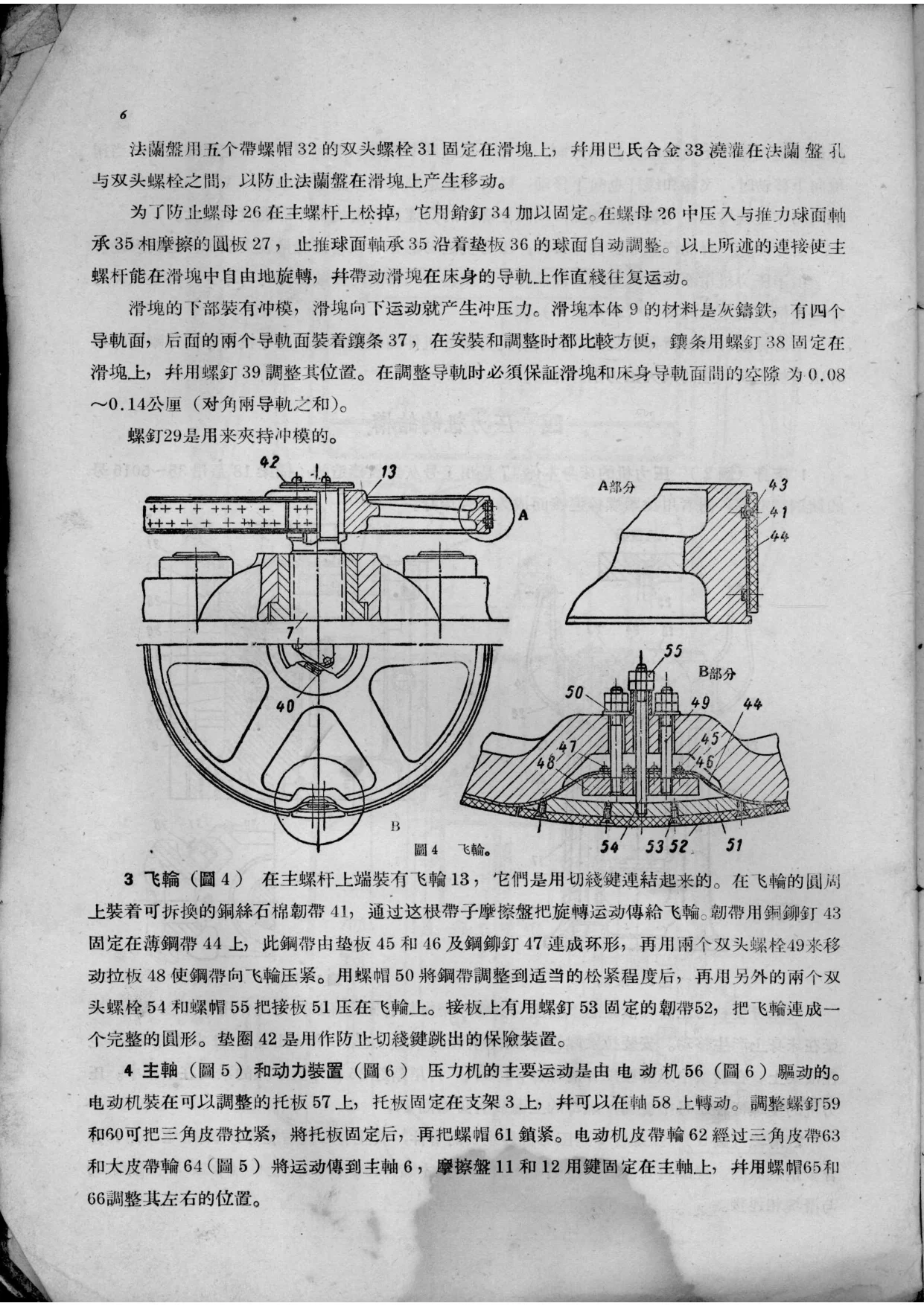

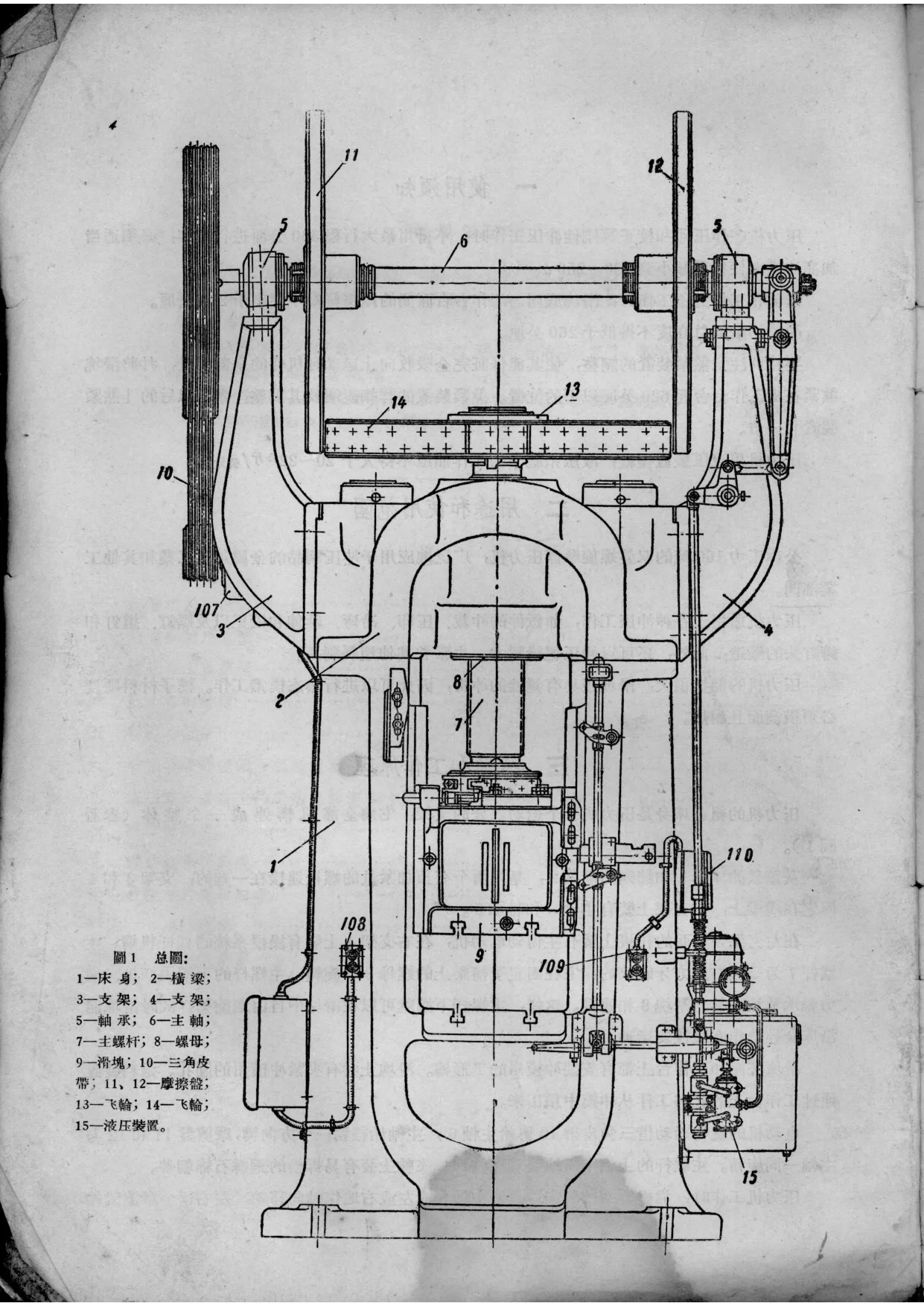

书中详细说明压力机的结构和工作原理：组合床身由灰铸铁床身和铸钢横梁用预加紧量螺栓连接，支架固定在横梁上，主轴上装摩擦盘，主螺杆为三线右旋方牙螺纹，在固定于横梁的螺母中旋转，下端通过螺母、推力轴承及法兰盘与滑块连接。电动机经三角皮带带动主轴，主轴始终朝一个方向转，摩擦盘与主轴一同旋转；操纵系统使主轴左右轴向移动，左右摩擦盘交替靠紧飞轮，使飞轮改变旋转方向，主螺杆在螺母中旋转，滑块随之作往复直线运动。书中还分别介绍床身、滑块、飞轮、主轴和动力装置、操纵装置、煞紧装置、退料装置、缓冲装置、保险装置、电气装置及润滑等部分。使用须知中特别规定：压力机作压印和校正等刚性冲压工作时，不得用最大行程360公厘进行工作，必须适当加高冲模而使行程减小到200～250公厘；无论工作或不工作，滑块底面与工作台台面间距离绝对不能小于260公厘；冲模最低总高度不得低于260公厘；液压系统中的工作油压不得大于20～22公斤/公分²。书中还列有液压装置使用和保养规则、液压系统易发生的毛病及其消除方法、附件明细表、滚动轴承明细表、易损零件图明细表、安装地基图、传动图、电路原理图等技术资料。版本为1957年机械工业出版社印刷厂印刷，机械工业出版社（北京东交民巷27号）出版。本书反映了建国初期我国机械工业在苏联技术资料基础上试制和生产摩擦压力机的情况，对研究锻压设备技术史、机械工业出版史具有参考价值。本次仅见前20页，后续内容待补。
