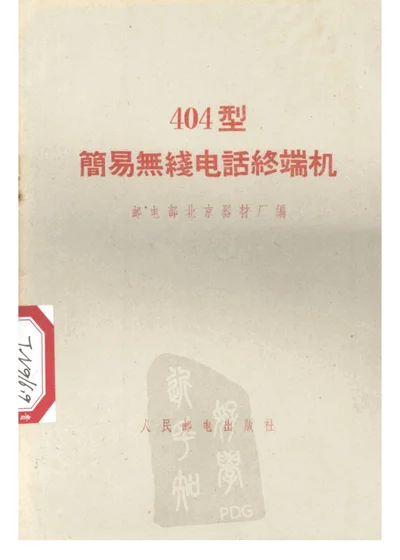

404型简易无线电话终端机

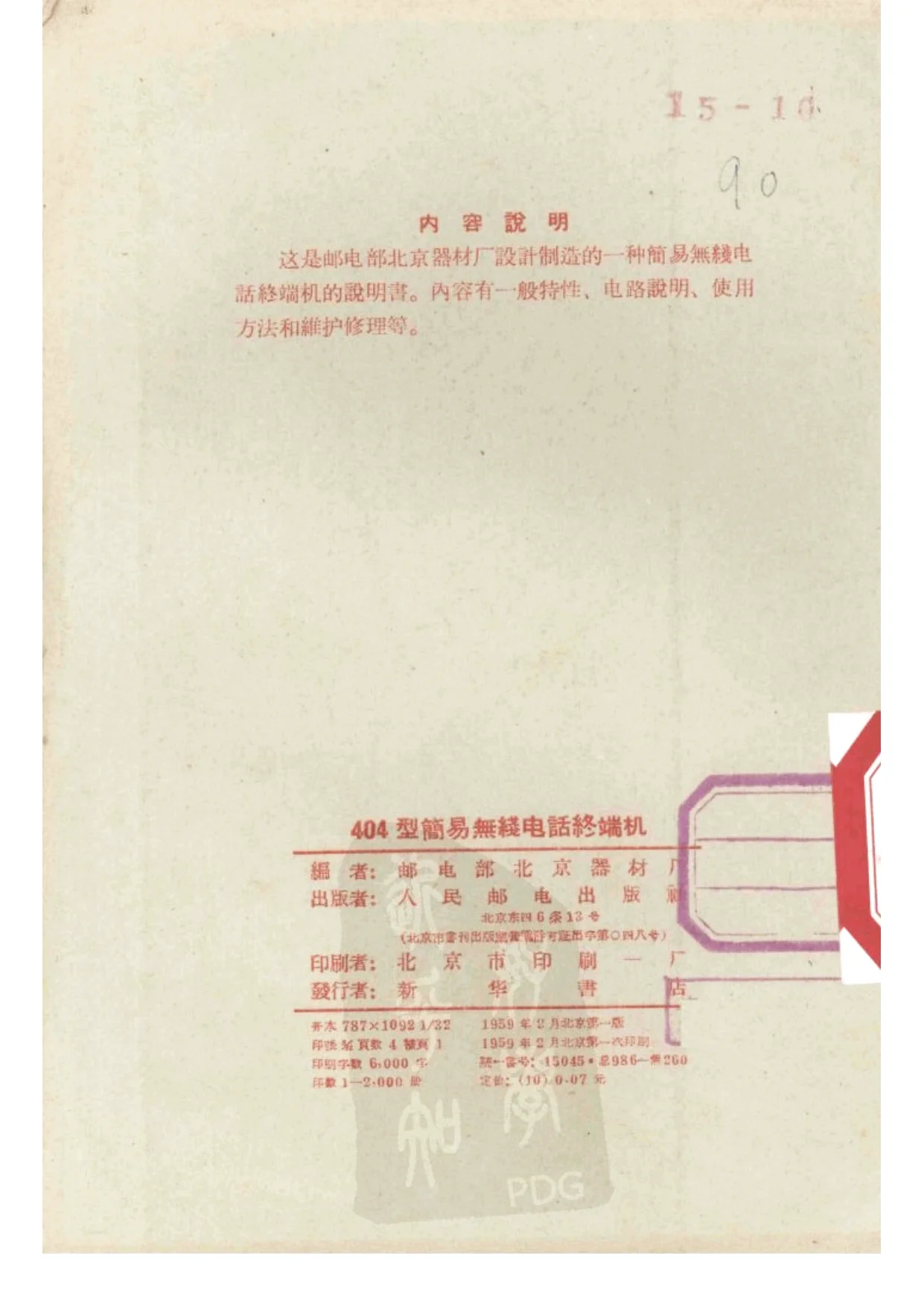

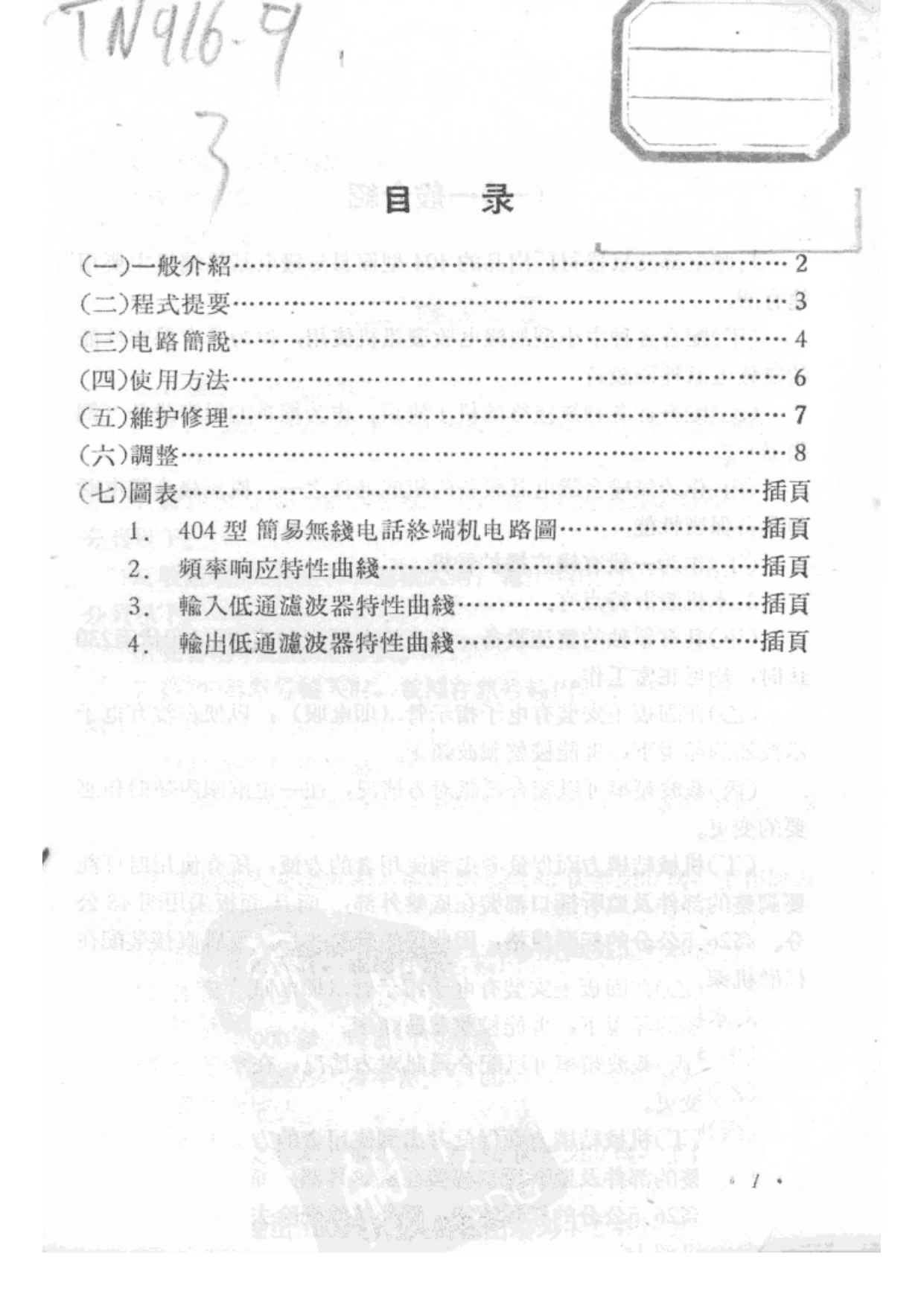

本书为邮电部北京器材厂设计制造的404型简易无线电话终端机的说明书，由邮电部北京器材厂编，人民邮电出版社1959年2月北京第1版，印数1—2000册，定价0.07元，统一书号15045·2986。内容说明指出，这是邮电部北京器材厂设计制造的一种简易无线电话终端机的说明书，内容包括一般特性、电路说明、使用方法和维护修理等。目录列有“（一）一般介绍”“（二）程式提要”“（三）电路简说”“（四）使用方法”“（五）维护修理”“（六）调整”“（七）图表”等部分，图表包括404型简易无线电话终端机电路图、频率响应特性曲线、输入低通滤波器特性曲线、输出低通滤波器特性曲线。

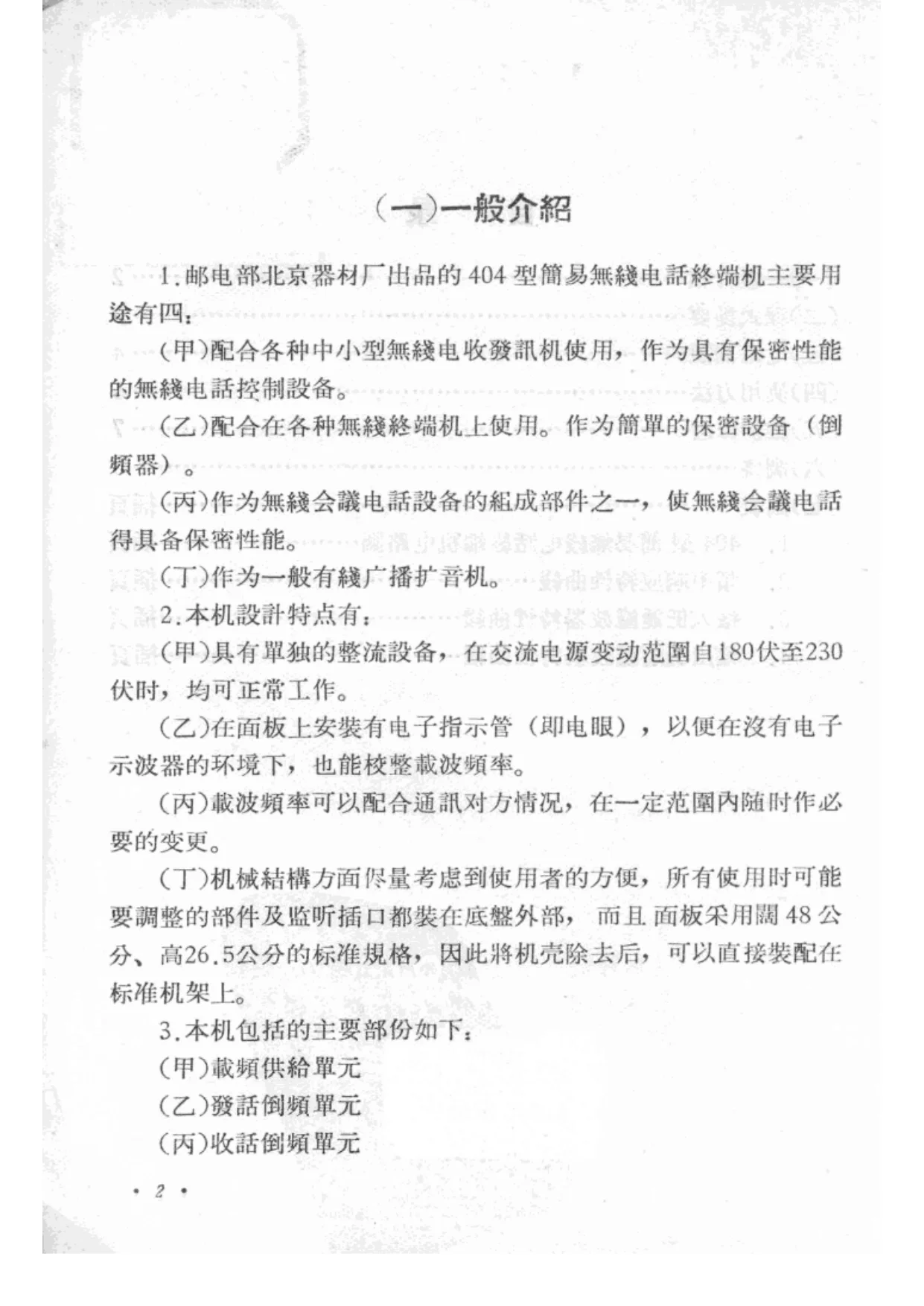

“一般介绍”说明本机主要用途有四：配合各种中小型无线电收发讯机使用，作为具有保密性能的无线电话控制设备；配合各种无线终端机使用，作为简单保密设备（倒频器）；作为无线会议电话设备组成部件之一，使无线会议电话具备保密性能；作为一般有线广播扩音机。设计特点包括：具有单独整流设备，在交流电源变动范围自180伏至230伏时均可正常工作；面板上安装电子指示管（即电眼），以便在没有电子示波器的环境下也能校整载波频率；载波频率可以配合通讯对方情况在一定范围内随时作必要变更；机械结构尽量考虑使用者方便，所有使用时可能调整的部件及监听插口都装在底盘外部，面板采用阔48公分、高26.5公分的标准规格，除去机壳后可直接装配在标准机架上。本机主要包括载频供给单元、发话倒频单元、收话倒频单元、四线/二线转换单元、整流单元、前置放大级单元等。

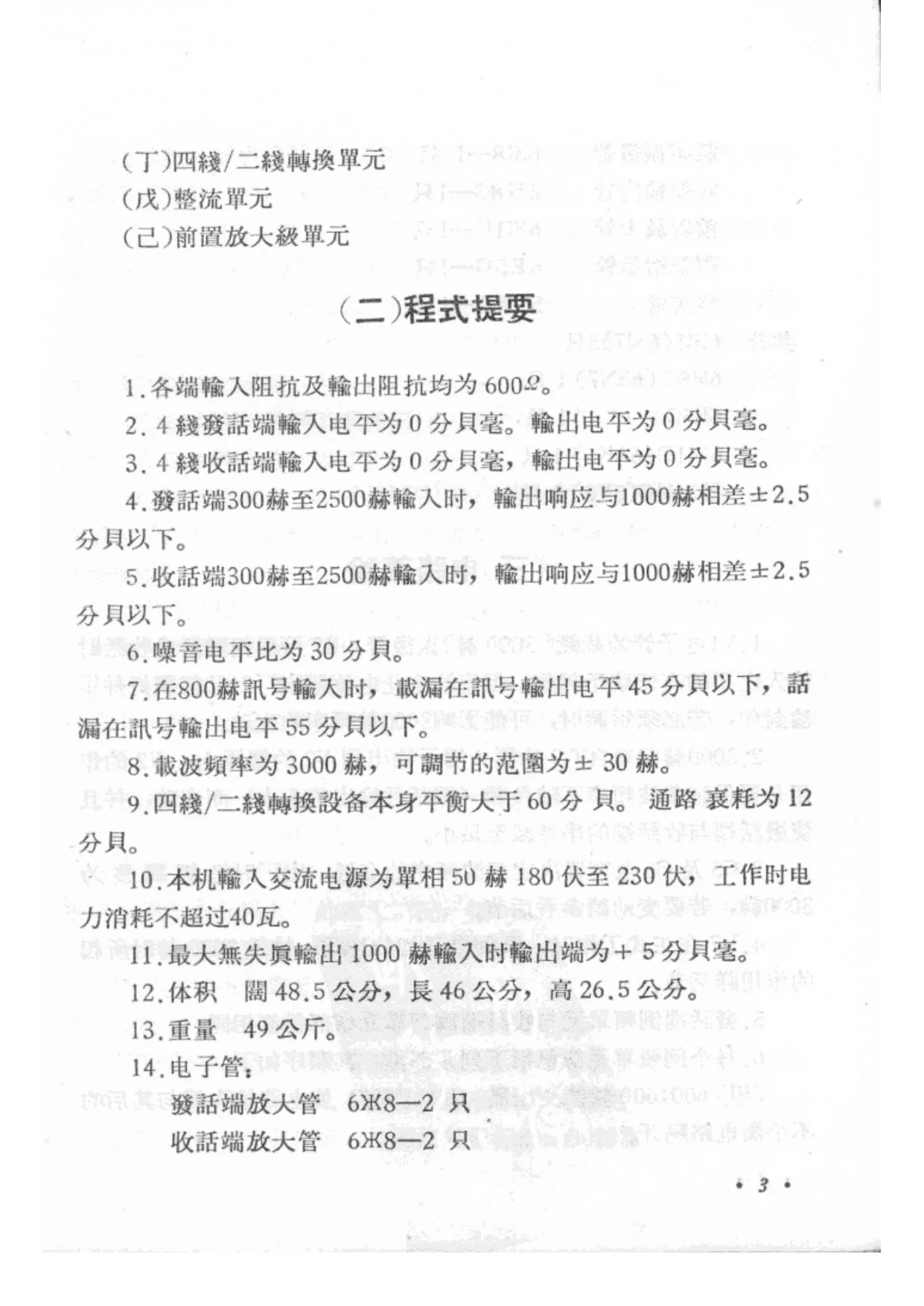

“程式提要”列有各端输入阻抗及输出阻抗均为600Ω；四线发话端输入电平为0分贝毫，输出电平为0分贝毫；四线收话端输入电平为0分贝毫，输出电平为0分贝毫；发话端300赫至2500赫输入时，输出响应与1000赫相差±2.5分贝以下；收话端300赫至2500赫输入时，输出响应与1000赫相差±2.5分贝以下；噪音电平比为30分贝；在800赫讯号输入时，载漏在讯号输出电平45分贝以下，话漏在讯号输出电平55分贝以下；载波频率为3000赫，可调节范围为±30赫；四线/二线转换设备本身平衡大于60分贝，通路衰耗为12分贝；本机输入交流电源为单相50赫180伏至230伏，工作时电力消耗不超过40瓦；最大无失真输出1000赫输入时输出端为+5分贝毫；体积阔48.5公分、长46公分、高26.5公分；重量49公斤；电子管包括6K8（6SJ7）5只、6H8C（63N7）1只、6E5C 1只、6K1Π（6AK5）1只及5L4C（5Y3）1只等。

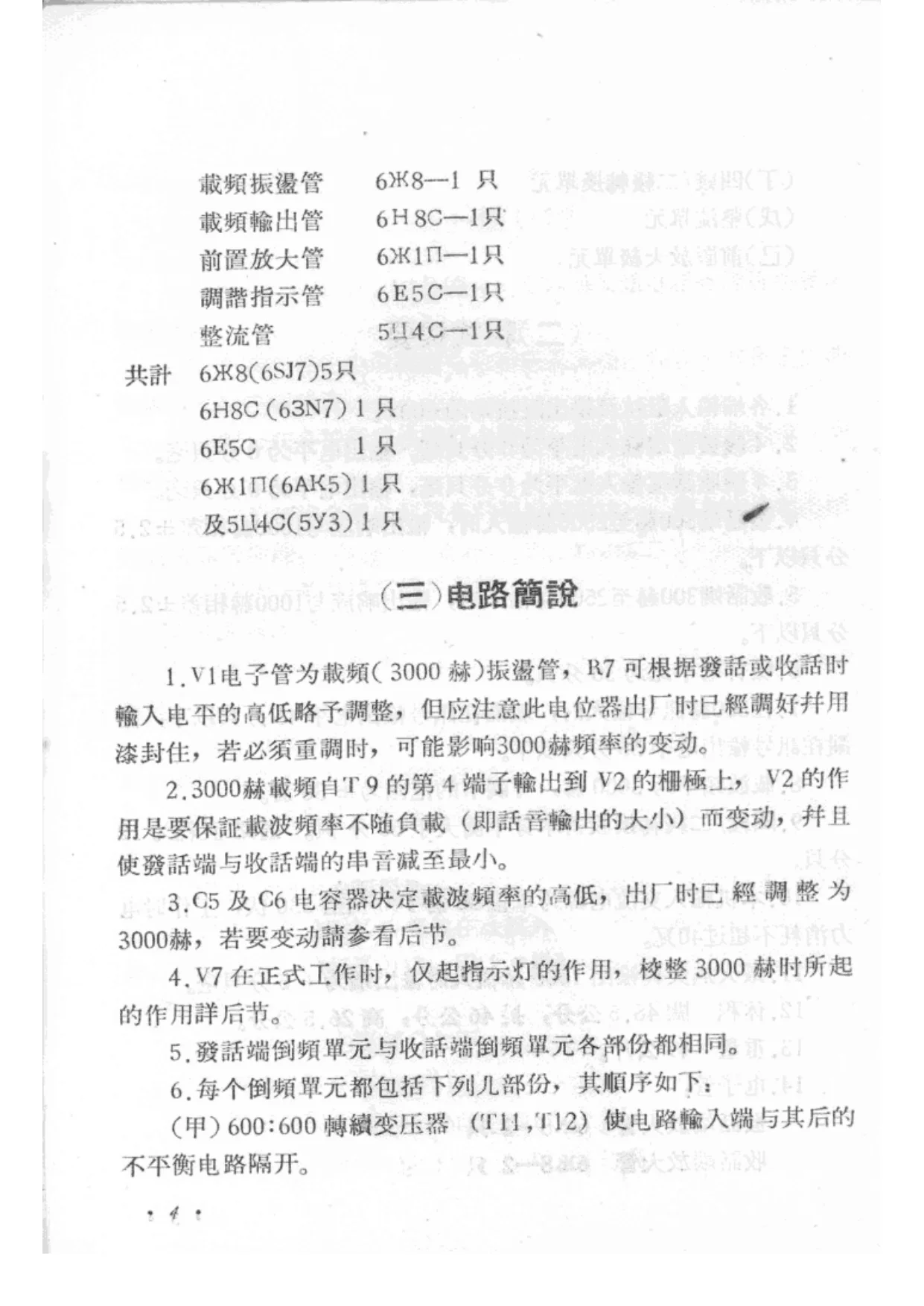

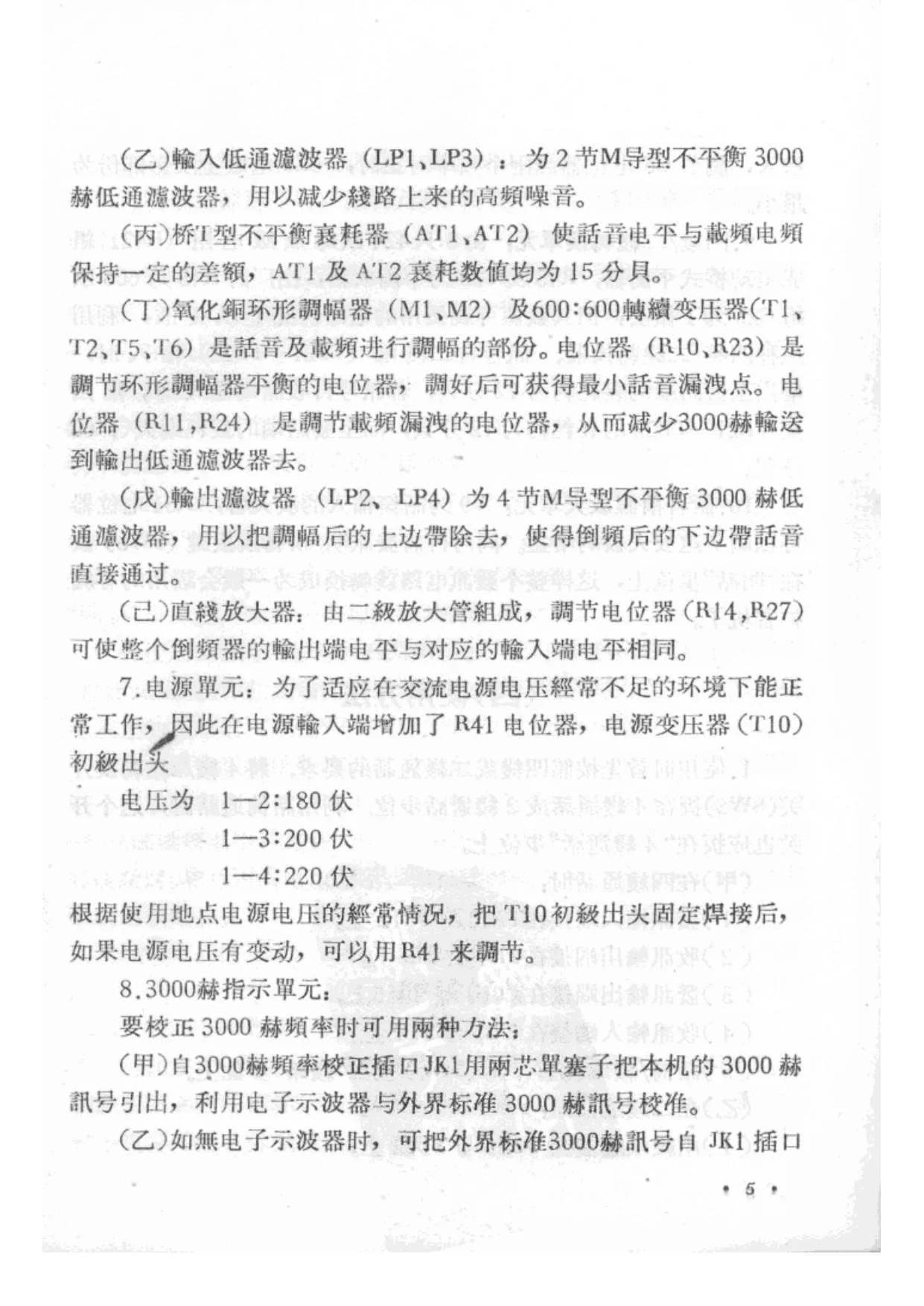

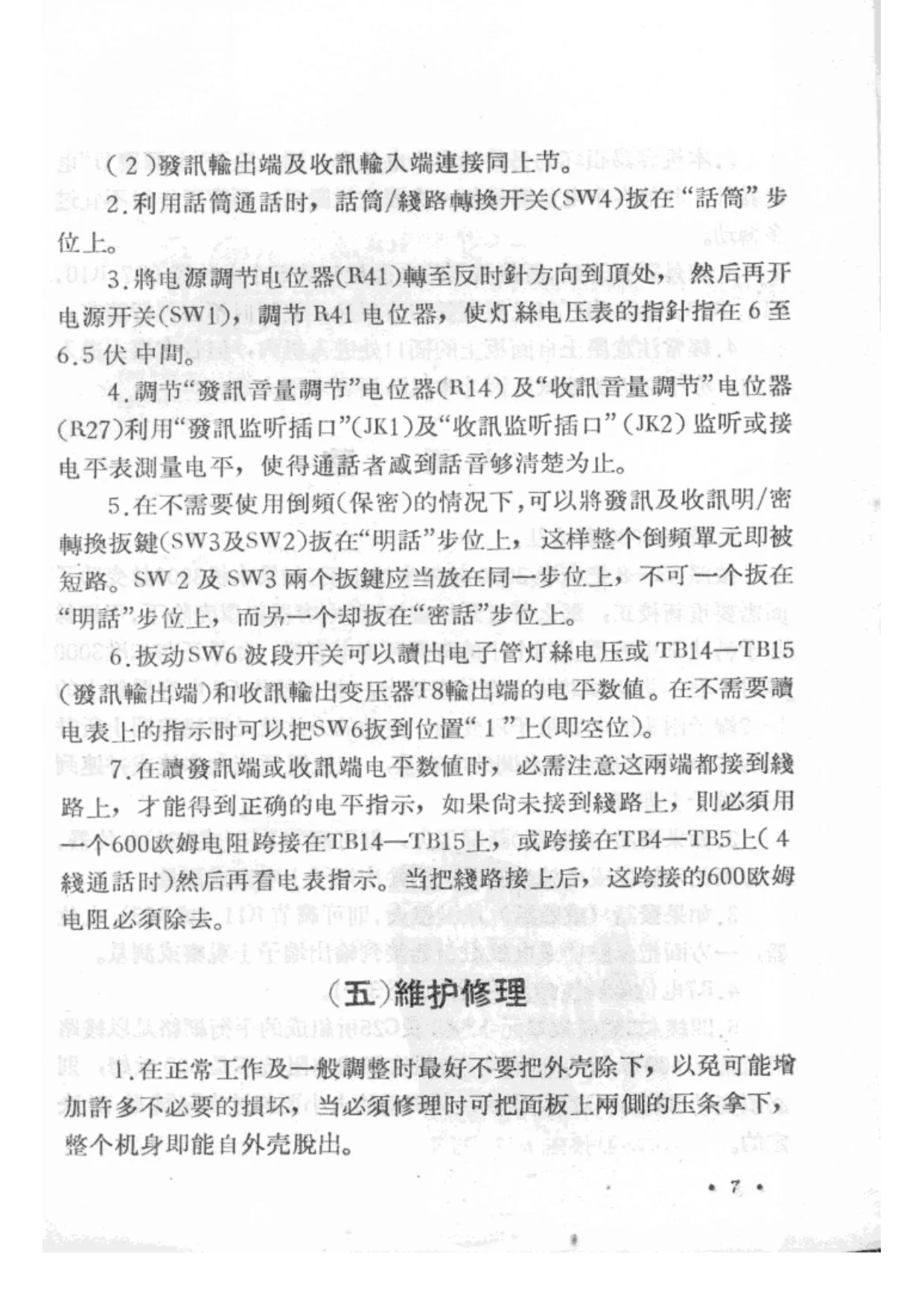

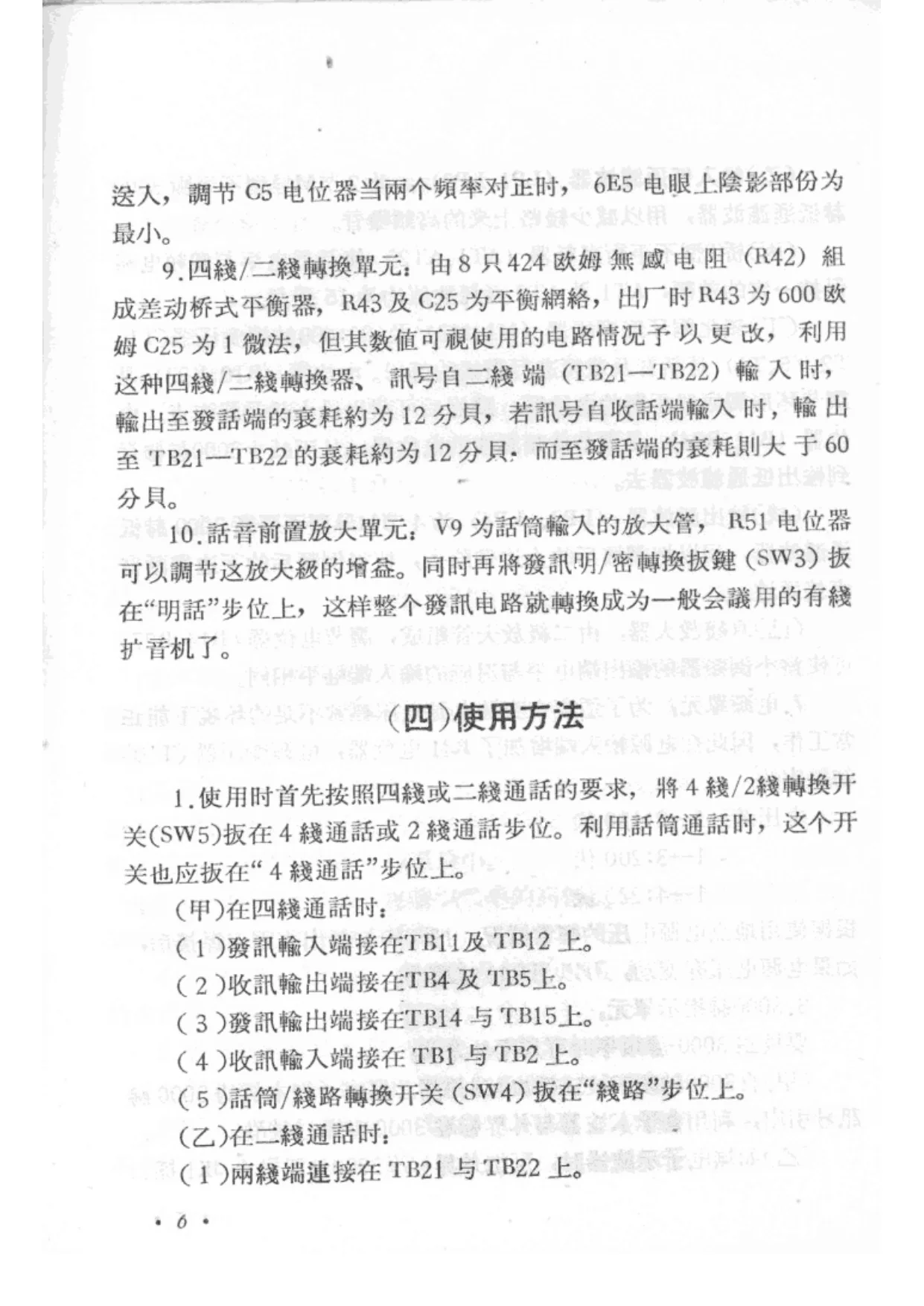

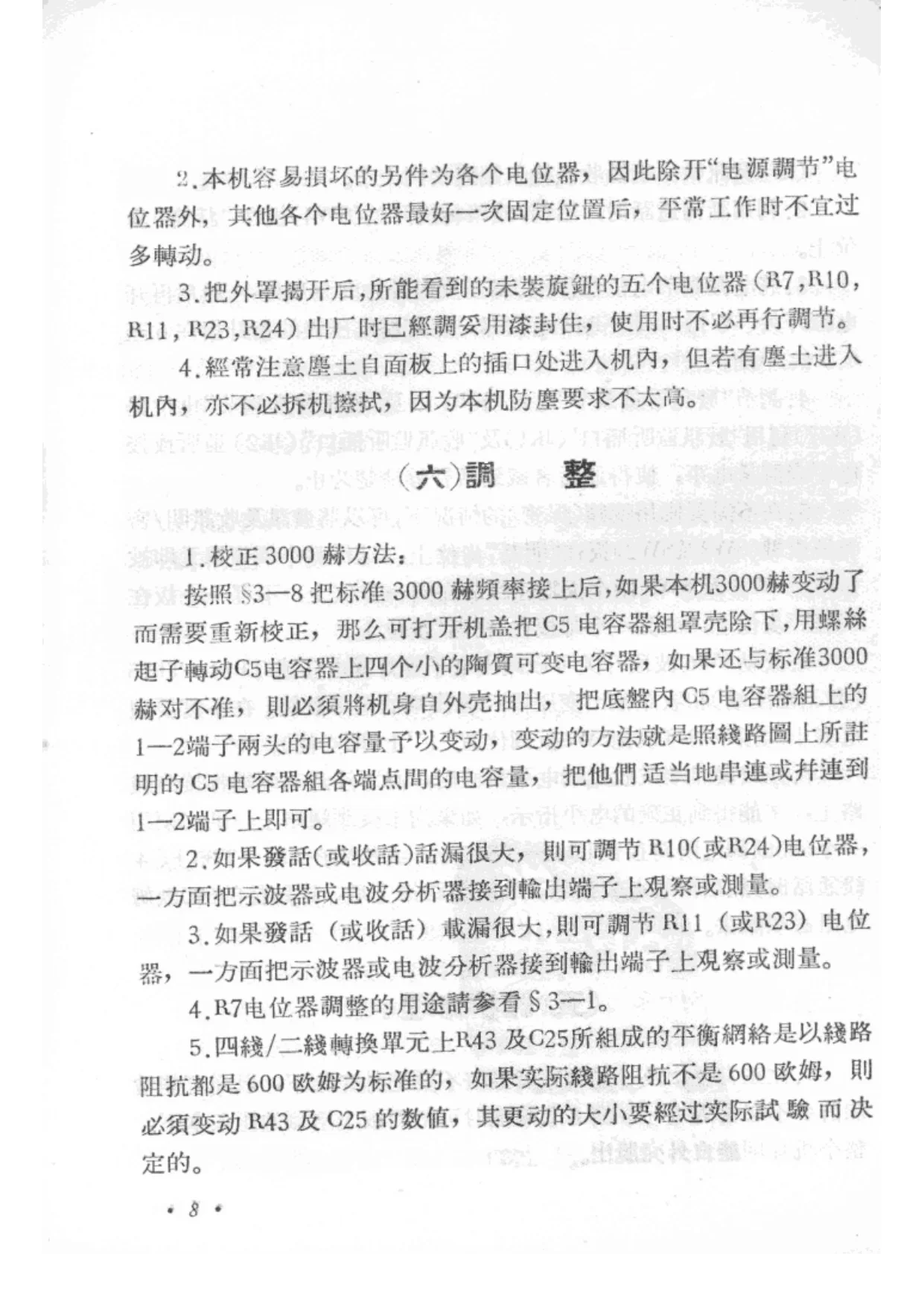

“电路简说”介绍V1电子管为载频（3000赫）振荡管，V2用于保证载波频率不随负载变动并减少发话端与收话端串音，C5及C6电容器决定载波频率高低，出厂时已调整为3000赫。发话端倒频单元与收话端倒频单元各部分相同，每个倒频单元包括600:600转换变压器、输入低通滤波器、桥T型不平衡衰耗器、氧化铜环形调幅器、输出低通滤波器、直线放大器等。电源单元为适应交流电源电压不足环境，在电源输入端增加R41电位器，电源变压器初级出头电压为180伏、200伏、220伏等。“使用方法”说明四线或二线通话的接线与开关位置、话筒/线路转换、电源调节、发讯与收讯音量调节、明/密转换、波段开关读灯丝电压或电平数值等。“维护修理”提醒正常工作及一般调整时最好不要取下外壳，容易损坏的零件为各个电位器，出厂时已调妥用漆封住，防尘要求不太高。“调整”部分说明校正3000赫方法、调节话漏、载漏、R7电位器以及四线/二线转换单元平衡网络等。本次仅见前10页，后续内容待补。
