除氧器、水箱及转换阀的制造设计

本书为1959年8月由水利电力出版社出版的电力工业技术资料，署名“武汉电力设计院编”。从OCR所见封面、版权页、目录及正文前20页来看，本书围绕火力发电厂热力设备中的除氧器、水箱及转换阀的制造与设计展开，内容偏重工程计算、结构说明和强度校核，具有明显的设计手册与制造参考书性质。

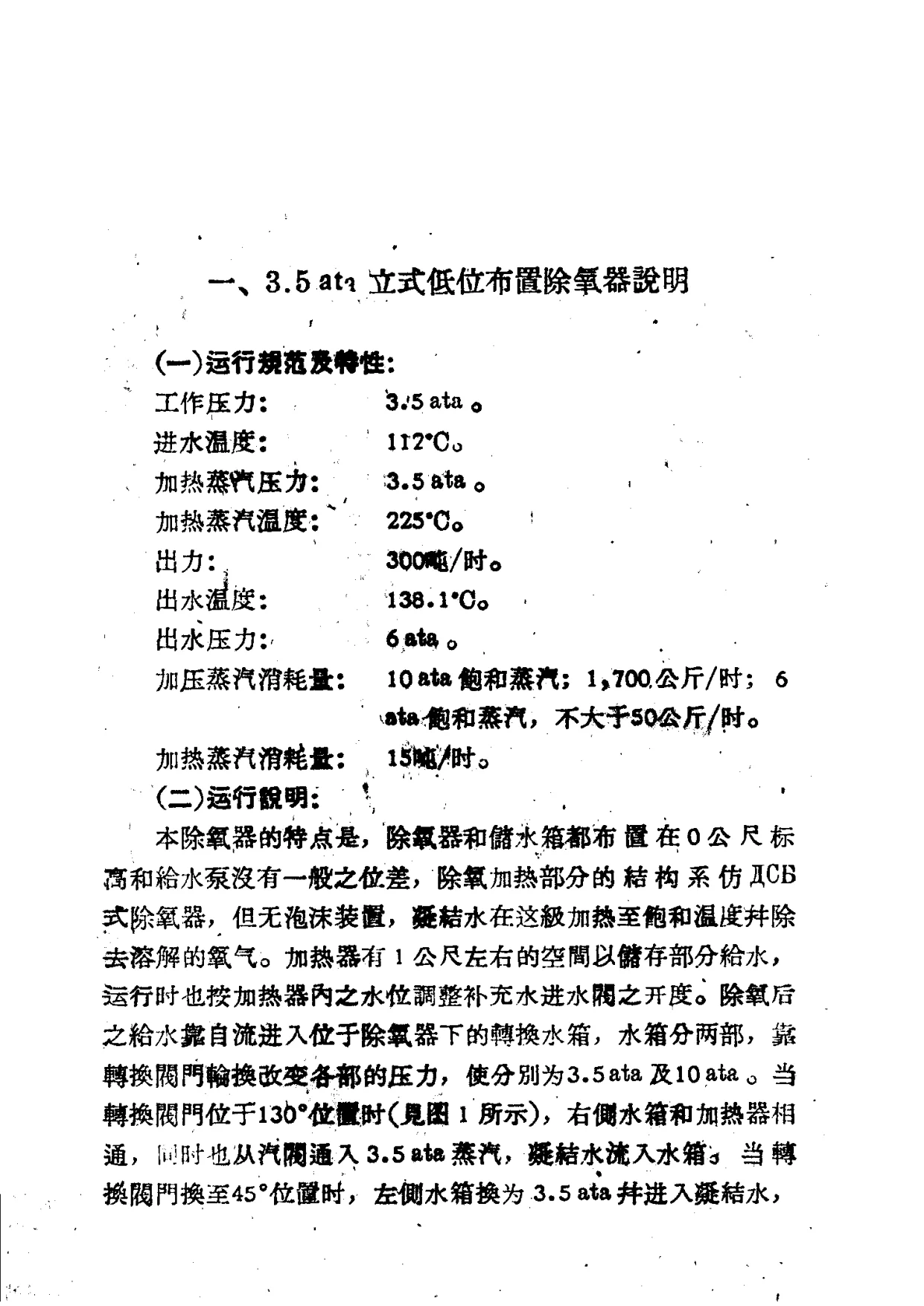

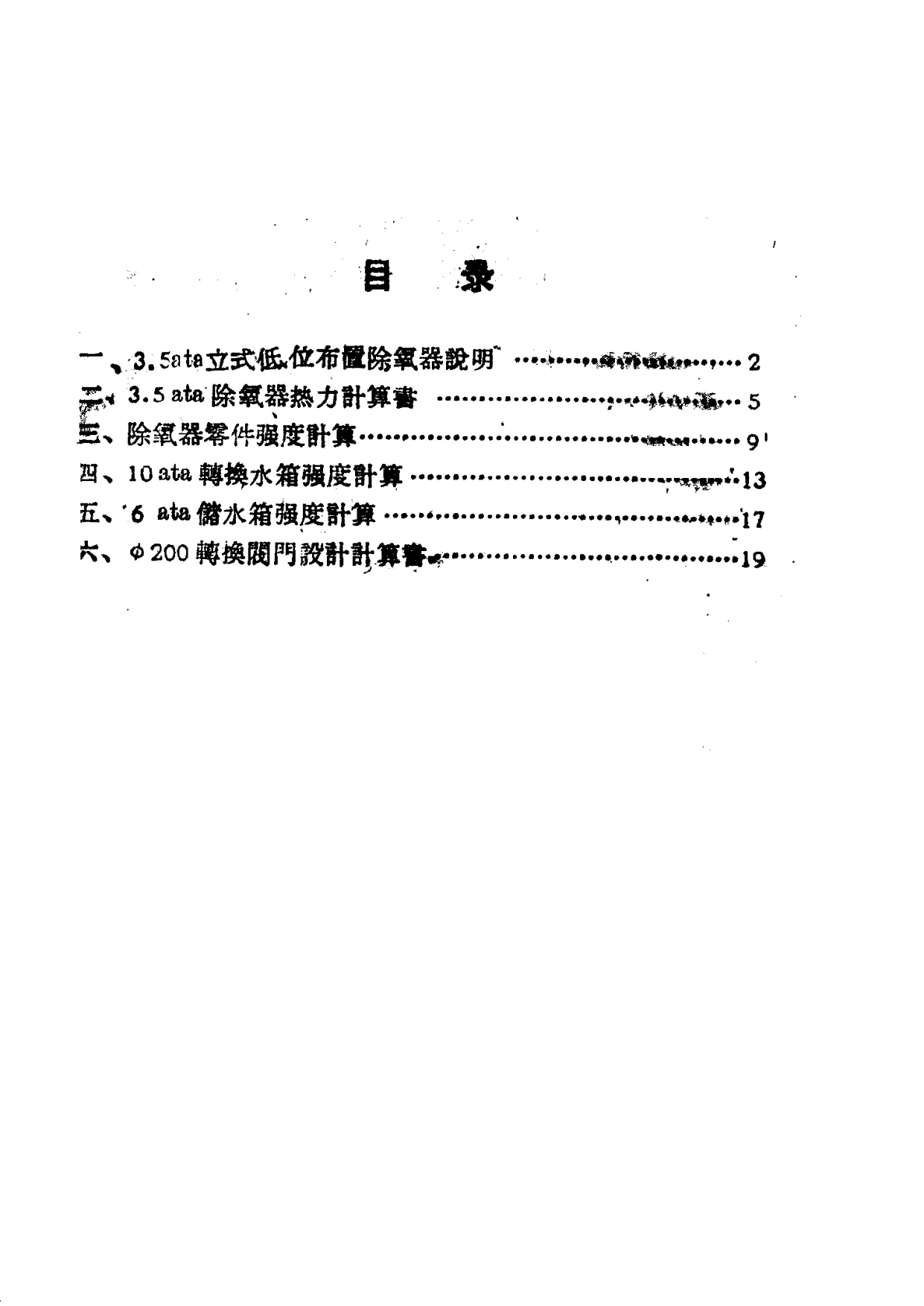

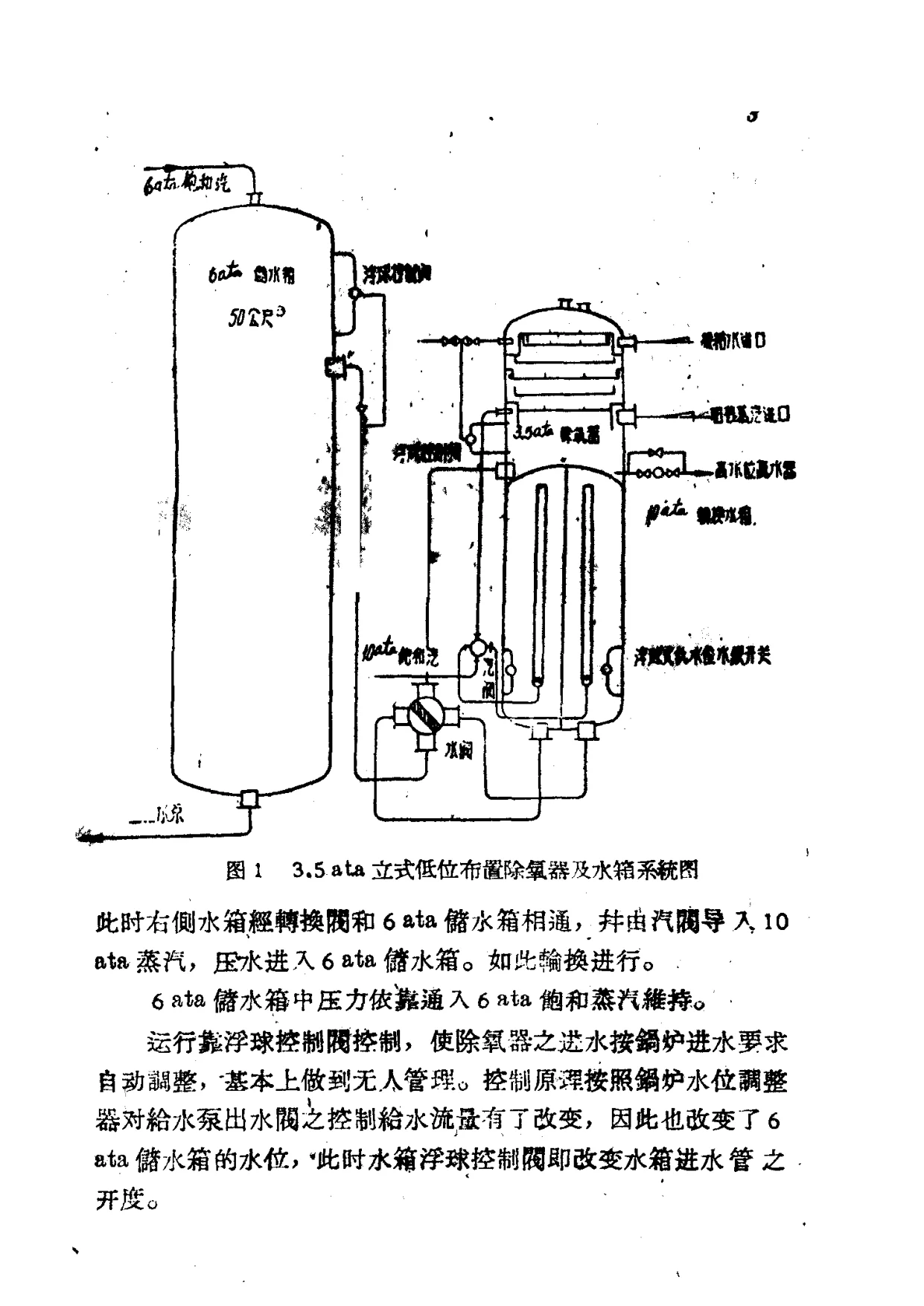

全书目录显示，主要内容包括：一、3.5ata立式低位布置除氧器说明；二、3.5ata除氧器热力计算书；三、除氧器零件强度计算；四、10ata转换水箱强度计算；五、6ata储水箱强度计算；六、φ200转换阀门设计计算书。正文首先介绍3.5ata立式低位布置除氧器的运行规范及特性，列出工作压力3.5ata、进水温度112℃、加热蒸汽压力3.5ata、加热蒸汽温度225℃、出力300吨/时、出水温度138.1℃、出水压力6ata、加压蒸汽消耗量、加热蒸汽消耗量等参数。随后说明其运行方式：除氧器和储水箱布置在0公尺标高，与给水泵之间没有一般位置差；除氧加热部分结构仿CB式除氧器，但无泡沫装置，凝结水在加热级加热至饱和温度并除去溶解氧气。除氧后的给水靠自流进入转换水箱，水箱分两部，通过转换阀门轮换改变压力，使两部分分别为3.5ata及10ata。OCR还描述了转换阀门按转换水箱水位动作，通过浮球式水银开关、电磁控制开关启动电动机，使阀门旋转90°，从而改变压力、进水和出水方向。系统所需加压蒸汽须为饱和温度，可在进气管中加喷水式减温器达到。

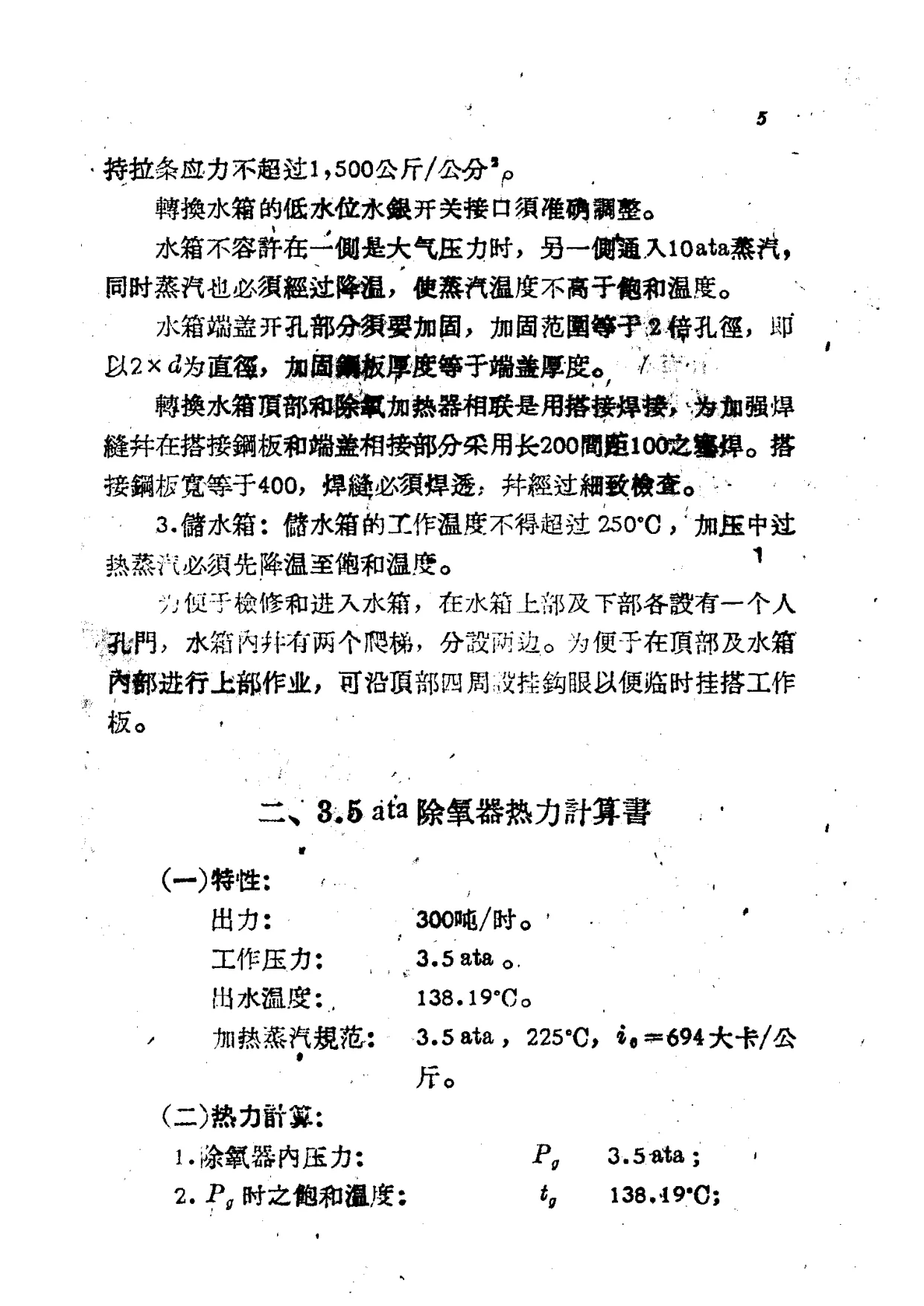

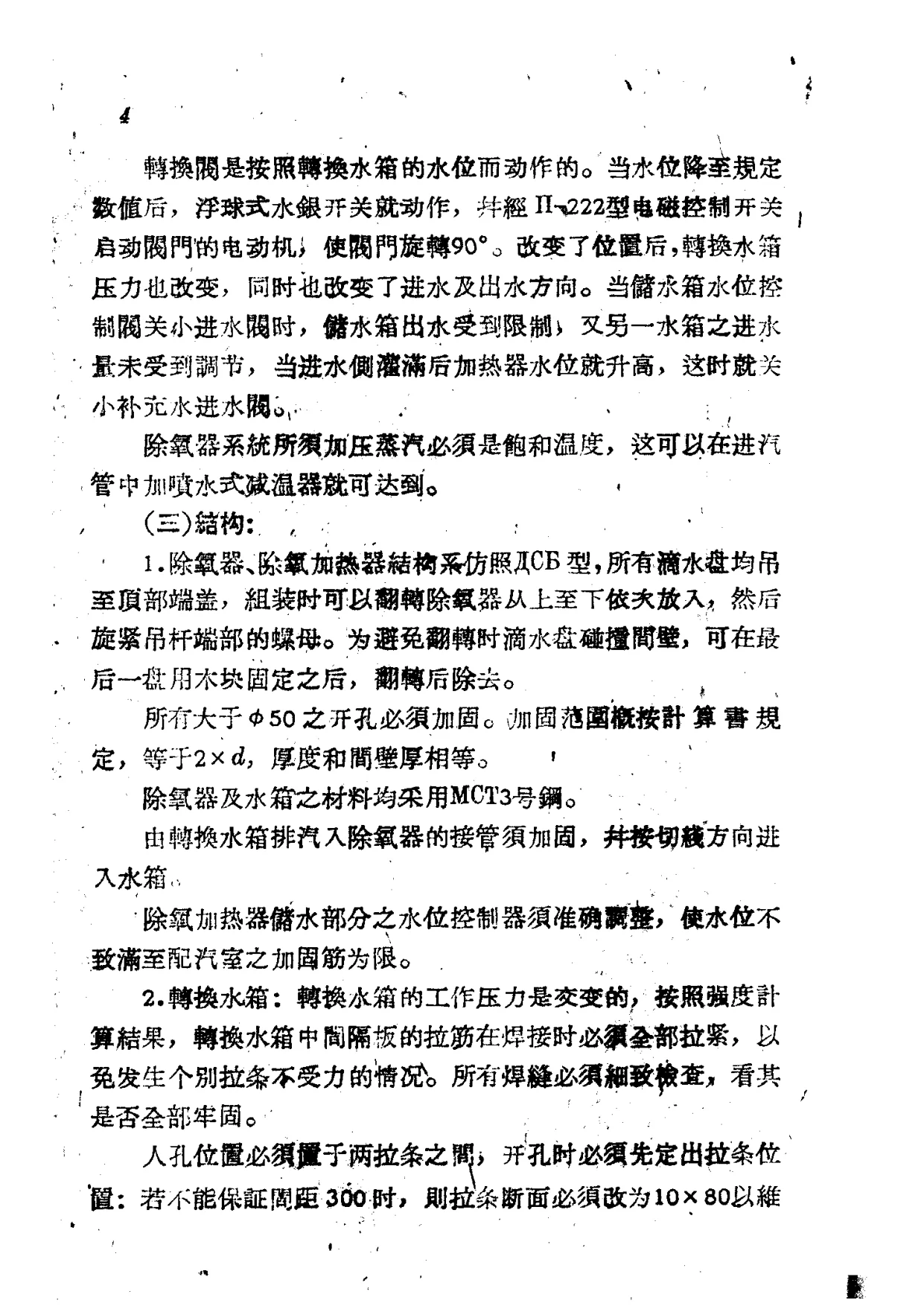

结构方面，书中说明除氧器、除氧加热器结构仿ICE型，所有滴水盘吊至顶部端盖，组装时可翻转除氧器从上至下依次放入，再旋紧吊杆端部螺母；大于φ50的开孔必须加固，加固范围按计算书规定等于2×d，厚度和间壁厚相等；除氧器及水箱材料均采用MCT3号钢。转换水箱因工作压力交变，中间隔板拉筋焊接时必须全部拉紧，所有焊缝须细致检查；人孔位置须置于两拉条之间；低水位水银开关接口须准确调整；水箱不允许一侧为大气压力时另一侧通入10ata蒸汽，蒸汽也必须经过降温，使蒸汽温度不高于饱和温度。储水箱工作温度不得超过250℃，加压中过热蒸汽必须先降温至饱和温度；为便于检修和进入水箱，水箱上部及下部各设人孔门，内部设有两个爬梯，顶部四周设挂钩眼以便临时挂搭工作板。

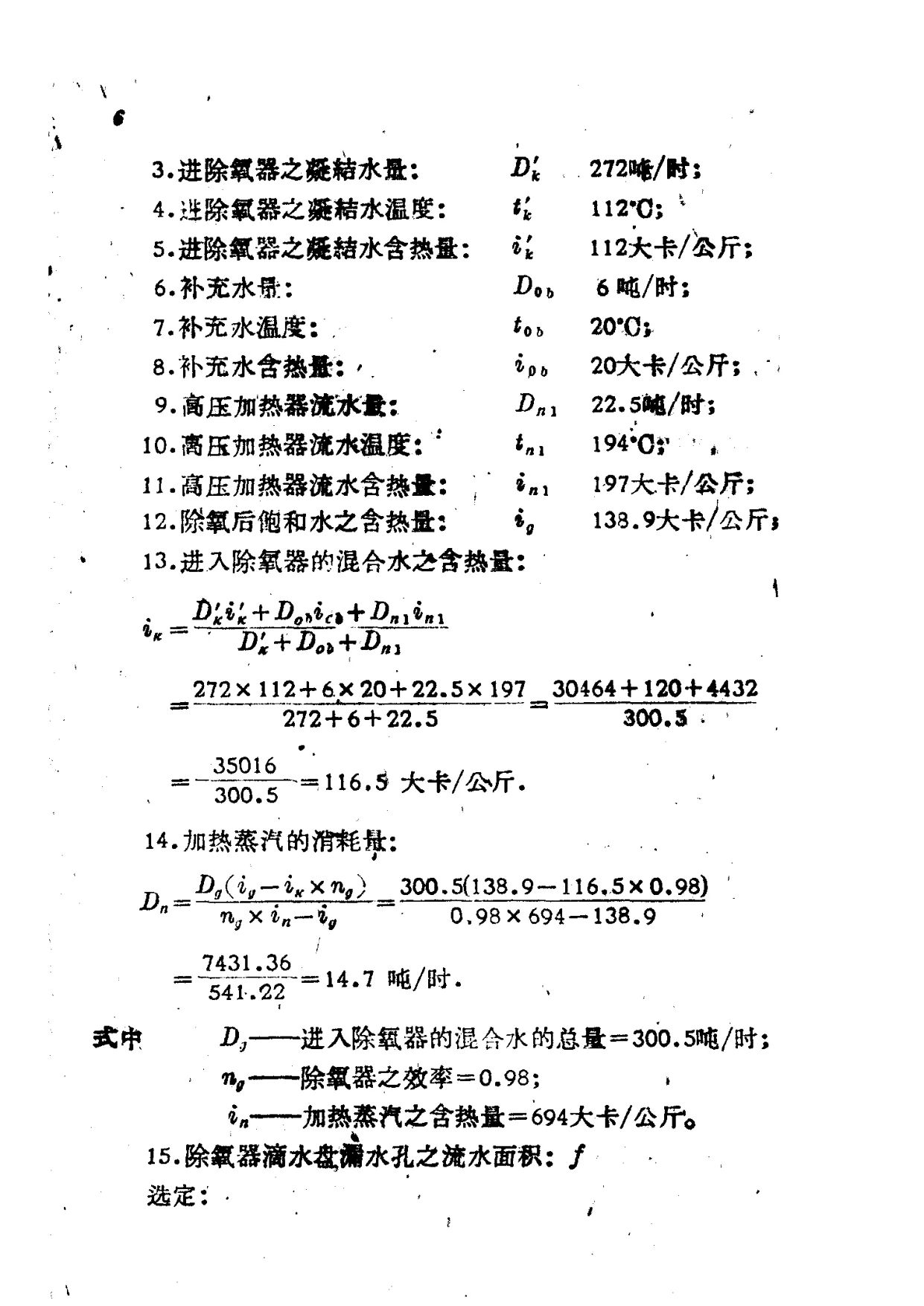

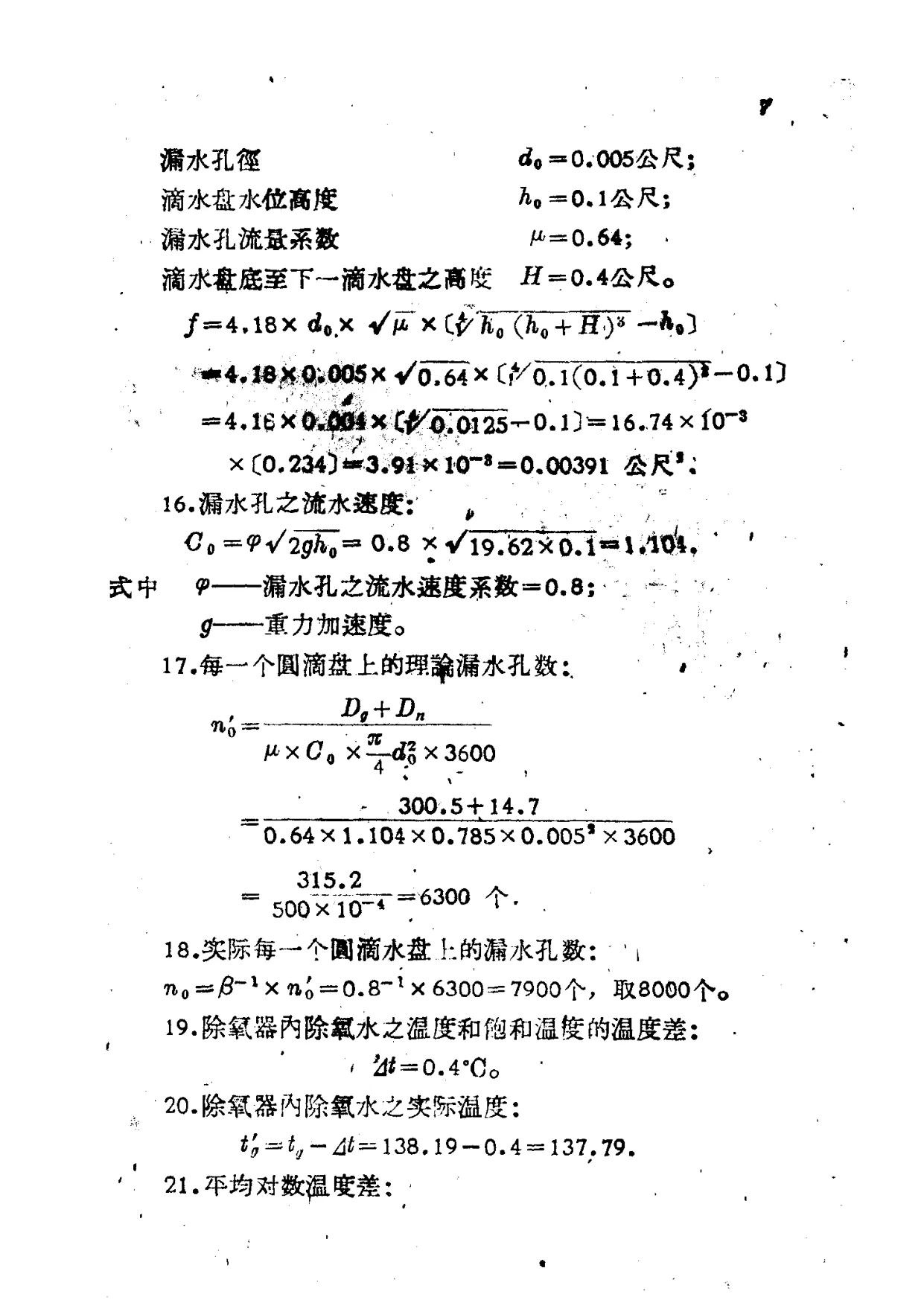

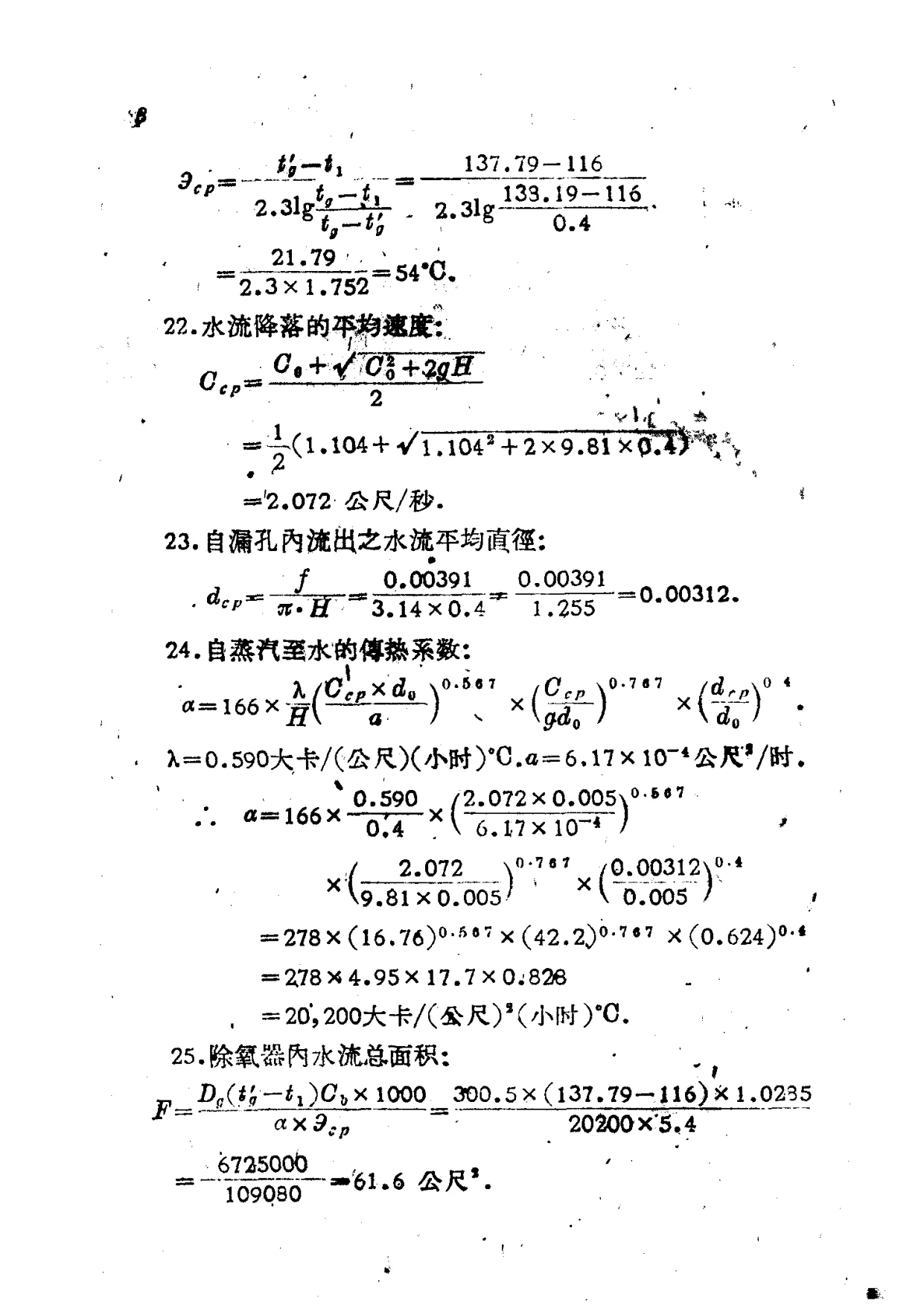

热力计算部分，书中以3.5ata除氧器为例，列出出力、工作压力、出水温度、加热蒸汽规范等特性，并逐步计算除氧器内压力、饱和温度、凝结水量、补充水量、高压加热器流水量、混合水含热量、加热蒸汽消耗量等。OCR可见加热蒸汽消耗量计算为14.7吨/时，除氧器效率取0.98；还计算滴水盘漏水孔流水面积、漏水孔流速、理论漏水孔数、实际漏水孔数、除氧水实际温度、平均对数温度差、水流平均速度、传热系数、水流总面积、滴水盘数量、中央通汽孔直径、中央圆滴水盘直径和除氧器实际内径等。强度计算部分则依据1954年出版的《锅炉监察手册》附录中修正的1950年拟订的《锅炉机组强度计算标准》进行，涉及除氧器筒身壁厚、端盖、法兰、焊缝、螺栓应力等；后续还给出10ata水箱、6ata储水箱的壁厚、端盖、隔板、人孔盖、人孔法兰、开孔补强及支座计算等内容。书中包含大量公式、参数、取值和复核过程，体现了当时电力设备设计的规范化计算方式。

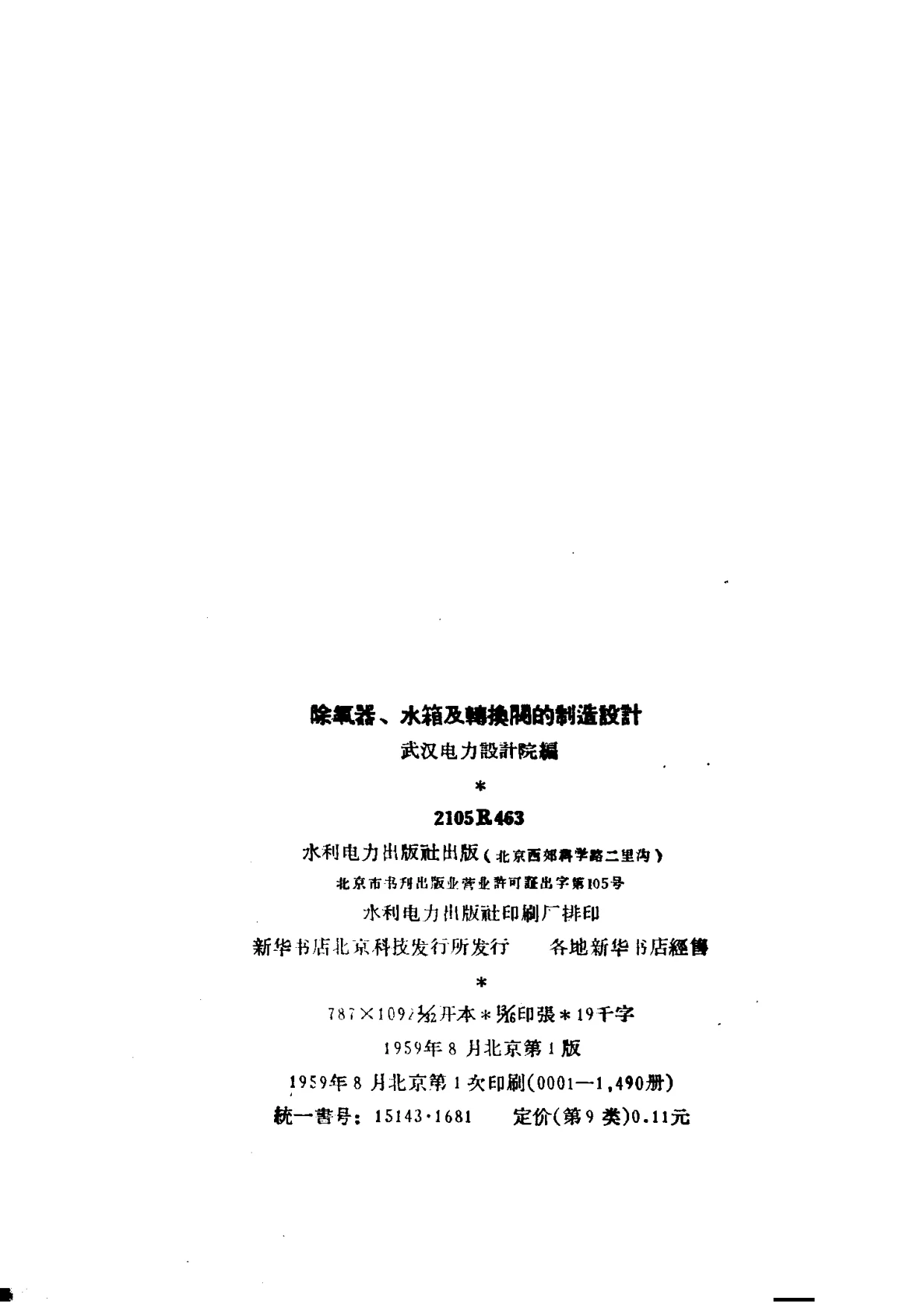

版本方面，本书为787×1092/32开本，16印张，19千字，1959年8月北京第1版、第1次印刷，印数0001—1,490册，统一书号15143·1681，定价0.11元。封面及版权页保留“水利电力出版社出版”“水利电力出版社印刷厂排印”“新华书店北京科技发行所发行”等信息。整体而言，本书是研究建国初期火电厂热力设备、除氧给水系统及电站辅机制造设计的重要技术史料，对了解当时的设计标准、计算方法、材料选用和制造要求具有参考价值。本次仅见前20页，后续内容待补。
