9146型管子螺纹车床

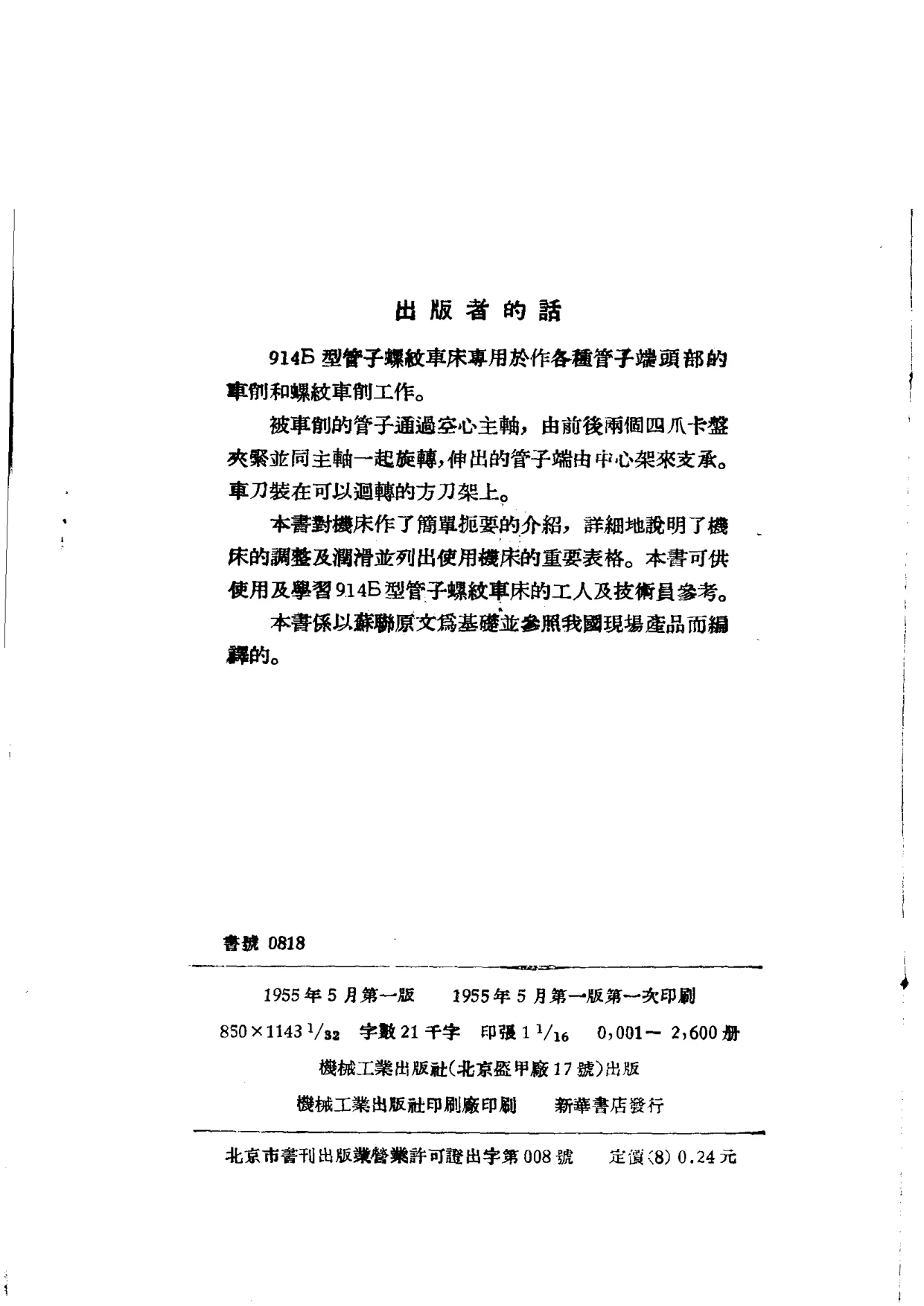

本书为“苏联机器介绍丛书”之一，书名题作《9146型管子螺纹车床》，由第一机械工业部第三机器工业管理局编译，机械工业出版社1955年5月第一版。出版者的话称，914E型管子螺纹车床专用作各种管子端头部的车削和螺纹车削工作。被车削的管子通过空心主轴，由前后两个四爪卡盘夹紧并同主轴一起旋转，伸出的管子端由中心架来支承，车刀装在可以回转的方刀架上。本书对机床作了简单扼要的介绍，详细说明机床的调整及润滑，并列出使用机床的重要表格，可供使用及学习914E型管子螺纹车床的工人及技术员参考。本书以苏联原文为基础，并参照我国现场产品编译而成。

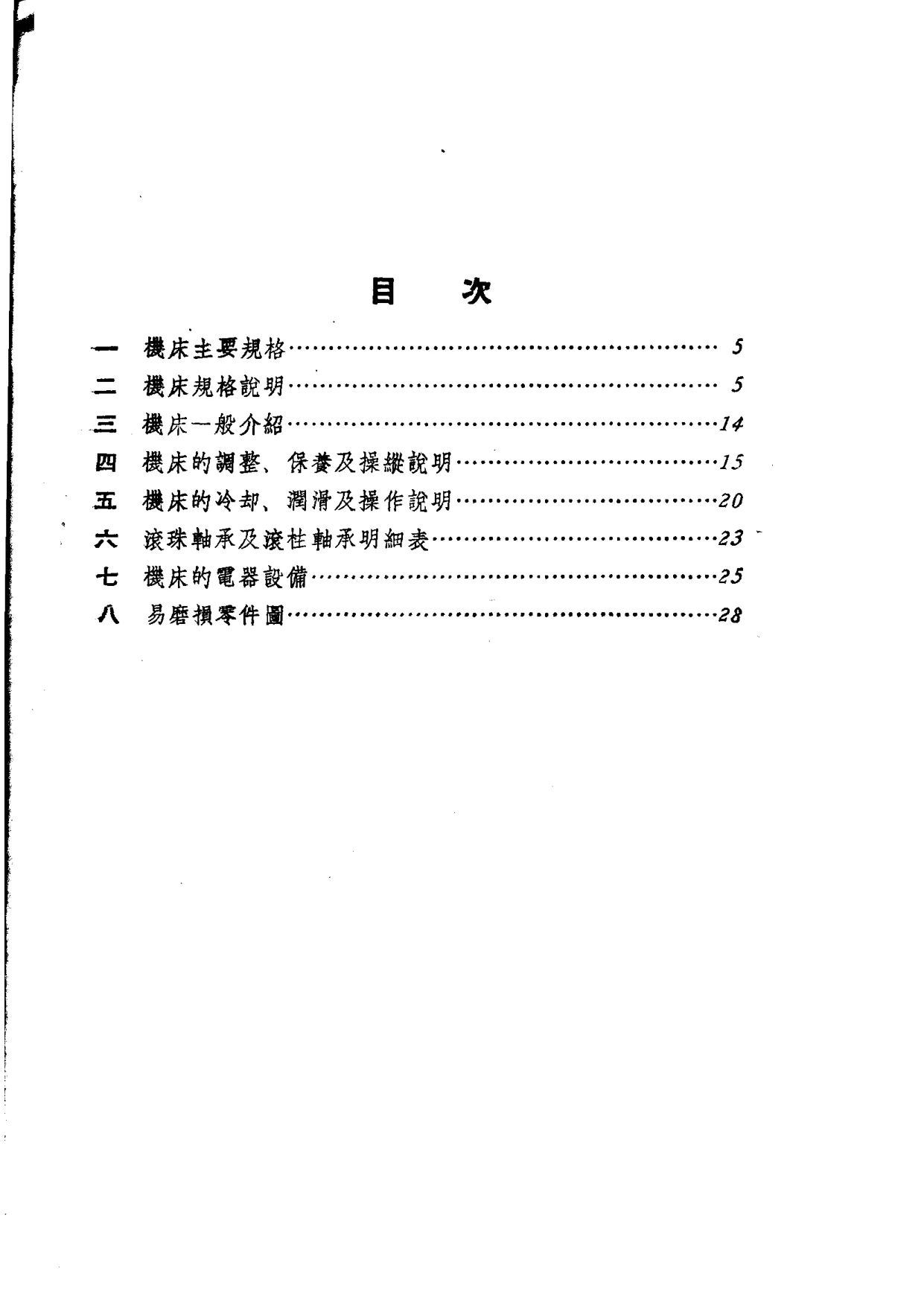

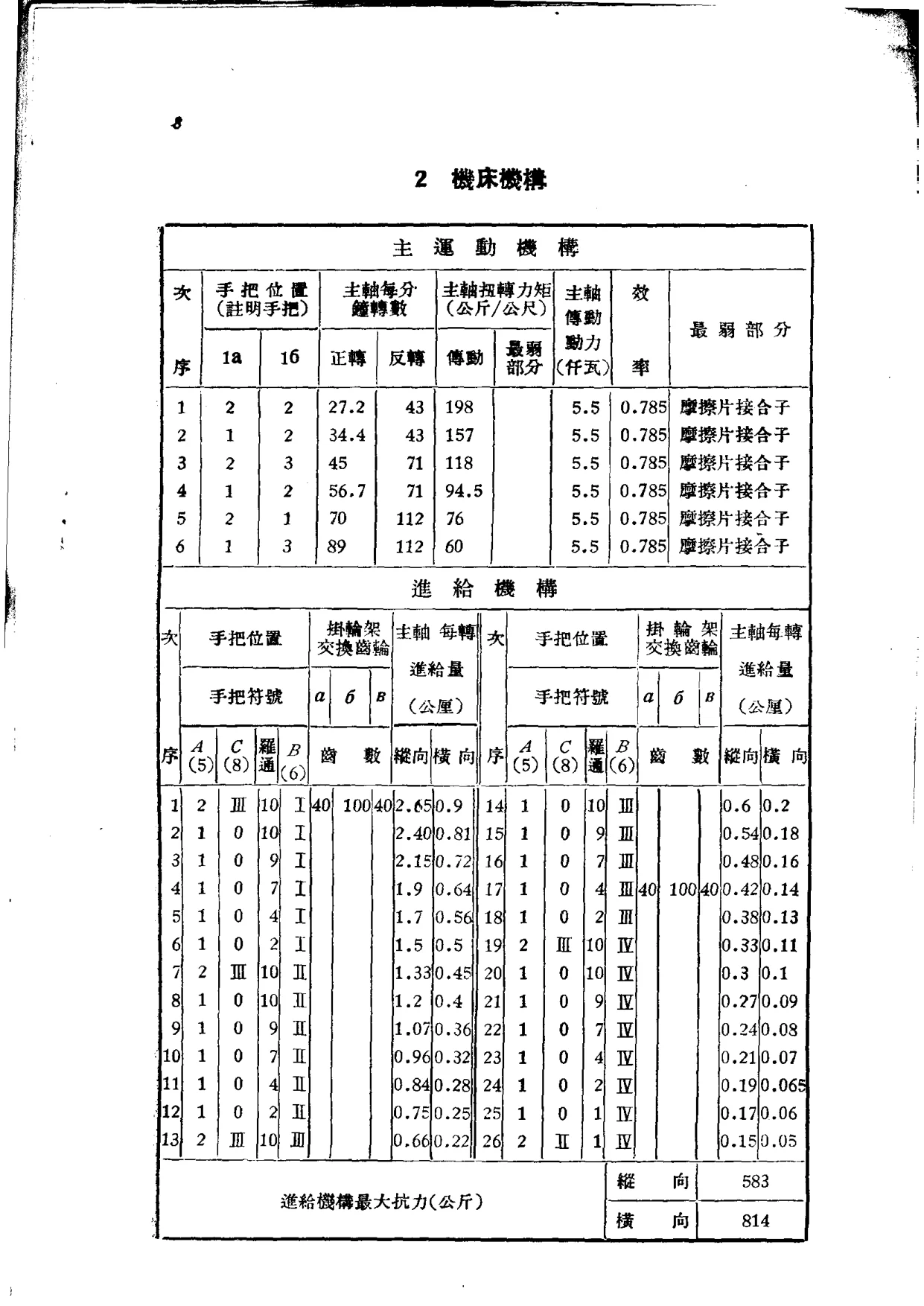

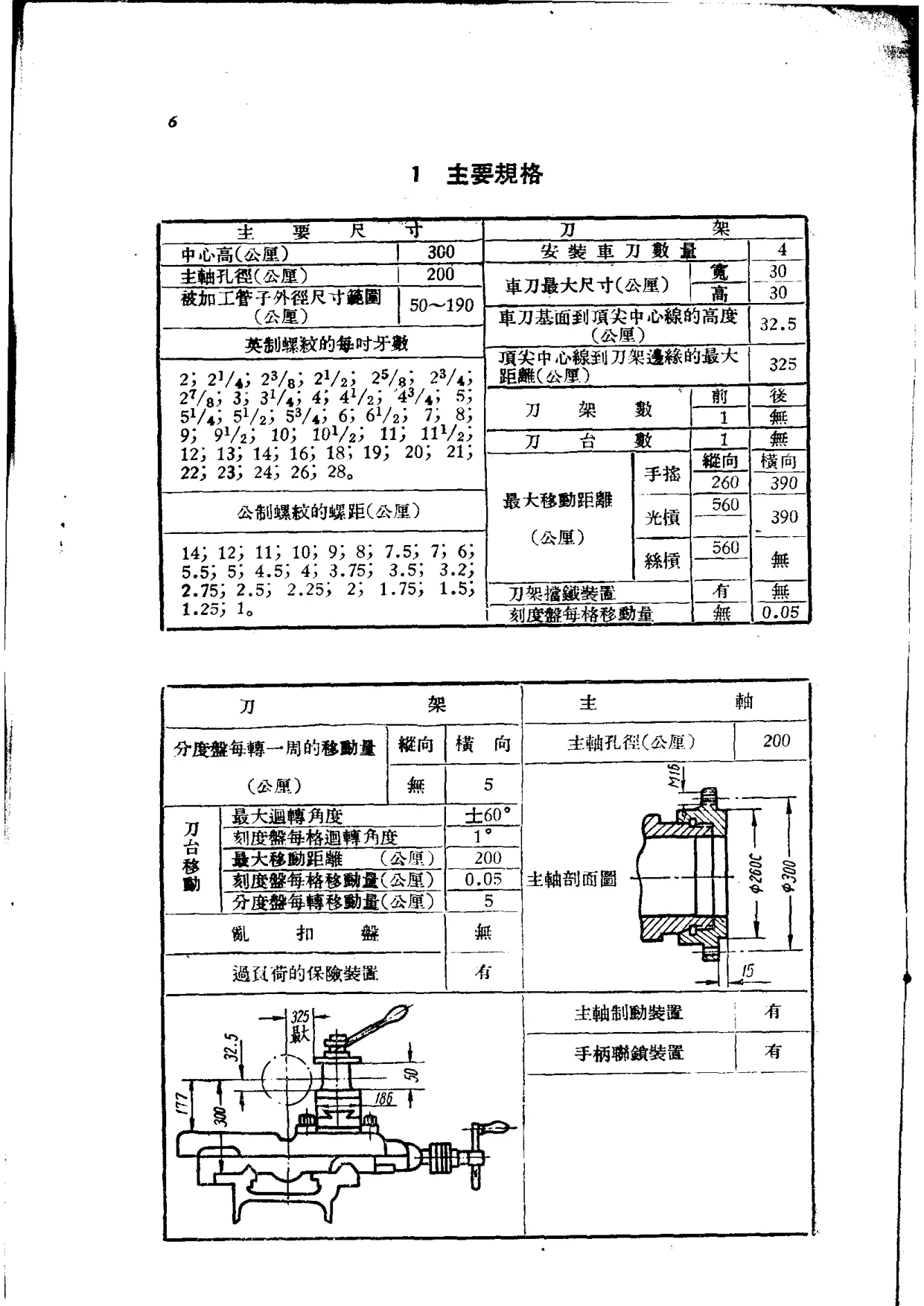

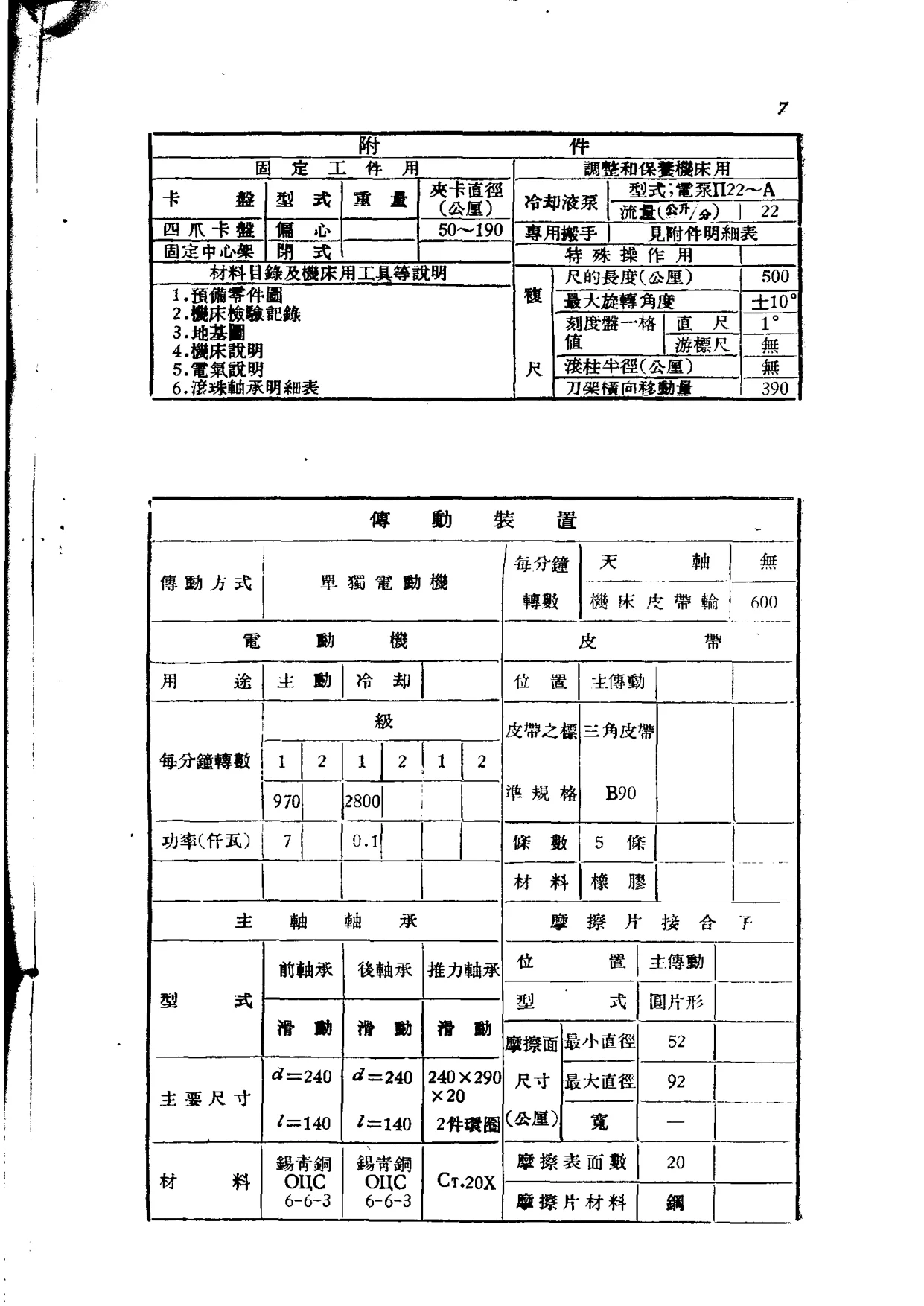

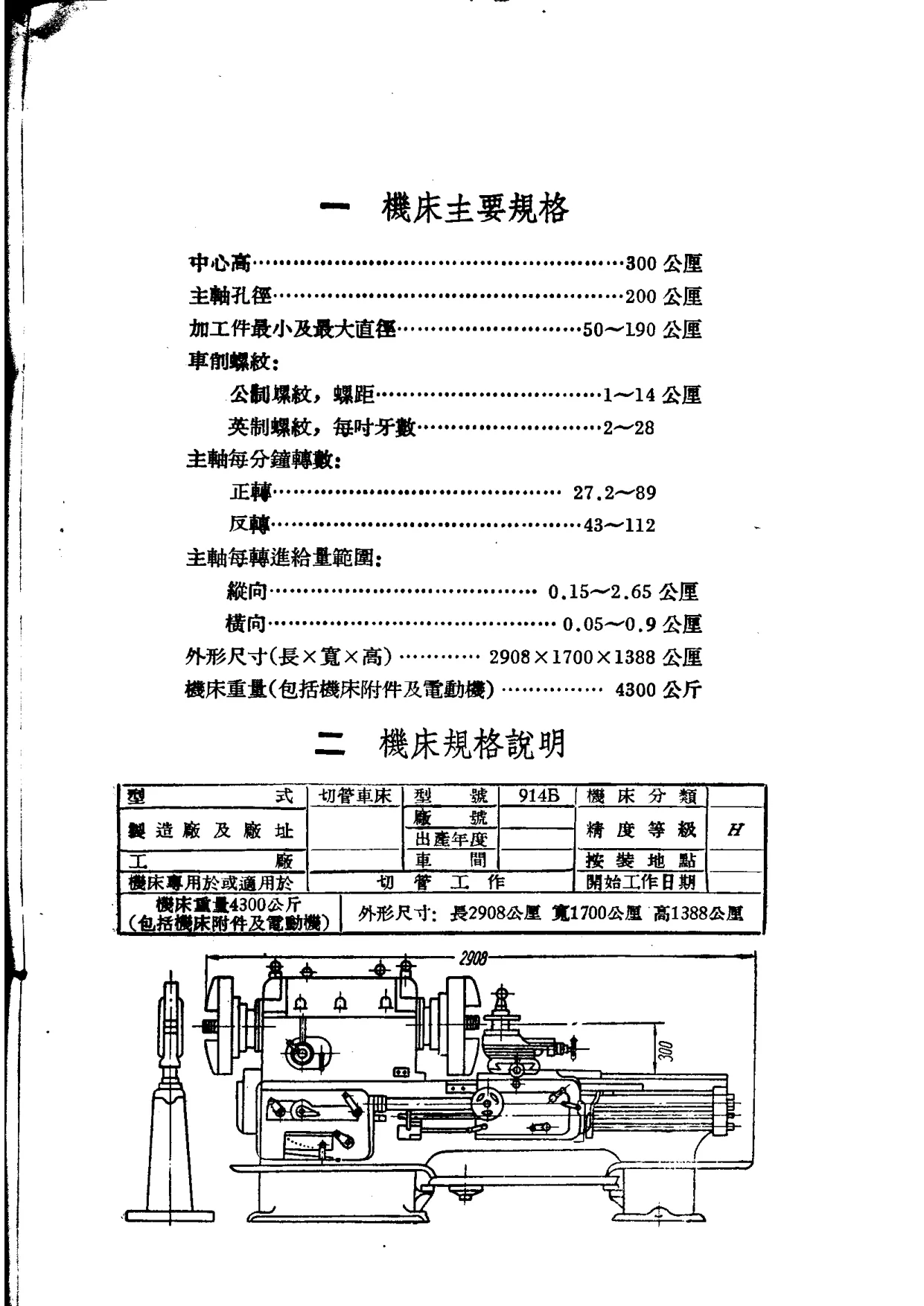

全书目录分为八部分：一、机床主要规格；二、机床规格说明；三、机床一般介绍；四、机床的调整、保养及操纵说明；五、机床的冷却、润滑及操作说明；六、滚珠轴承及滚柱轴承明细表；七、机床的电器设备；八、易磨损零件图。正文前有出版者的话，说明编译缘起与读者对象。主要规格包括：中心高300公厘，主轴孔径200公厘，加工件最小及最大直径50～190公厘；车削公制螺纹螺距1～14公厘，英制螺纹每吋牙数2～28；主轴每分钟转数正转27.2～89，反转43～112；主轴每转进给量范围纵向0.15～2.65公厘，横向0.05～0.9公厘；外形尺寸长2908、宽1700、高1388公厘；机床重量包括附件及电动机4300公斤。规格说明中列有型式“切管车床”、型号“914B”、精度等级H、刀架安装车刀数量4、车刀最大尺寸30×30公厘、刀架数、刀台数、最大移动距离、刻度盘每格移动量、刀台最大回转角度±60°、过负荷保险装置、主轴制动装置、手柄联锁装置等内容。附件部分列有四爪卡盘、固定中心架、冷却液泵、专用搬手、覆尺等。传动装置部分列有单独电动机、每分钟转数、功率、三角皮带B90、五条，主轴前后轴承为滑动轴承，主要尺寸d=240、l=140，材料锡青铜OHC 6-6-3，推力轴承为CT.20X，摩擦片接合子为圆片形等。

机床一般介绍部分分别说明床身、变速箱、刀架、溜板箱、罗通装置、润滑方法、冷却和附件。床身内部有筋条增加强度，上面有两条V形道轨；变速箱安装在床身左面，由单独电动机经三角皮带传动，主轴可得六种不同转速；空心主轴在滑动轴承上旋转，轴向负荷由止推垫圈承受，并有摩擦片接合子控制开动、停止及加速逆转；刀架上部刀台能装四把车刀，回转盘可向左右各回转60度；溜板箱内装有落下蜗杆，能控制纵向及横向进给，并在超过负荷时防止机床损坏，另有联锁装置防止光杠和丝杠同时发生作用；罗通装置可切削英制螺纹1～28牙/吋、公制螺纹螺距1～14公厘。第四章“机床的调整、保养及操纵说明”具体讲述摩擦片接合子调整、主轴轴承调整、变速箱制动带调整、刀架与床鞍调整、溜板箱调整等方法。出版信息方面，本书书号0818，1955年5月第一版第一次印刷，850×1143 1/32，字数21千字，印张1 1/16，印数0,001—2,600册，机械工业出版社（北京盔甲厂17号）出版，机械工业出版社印刷厂印刷，新华书店发行。作为建国初期引进苏联机器设备和技术资料背景下编译的机床使用说明书，本书对了解9146型管子螺纹车床的结构、规格、操作调整及维护保养具有参考价值，也反映了当时机械工业技术资料编译出版的面貌。本次仅见前20页，后续内容待补。
