4352型阳极机械磨刀机

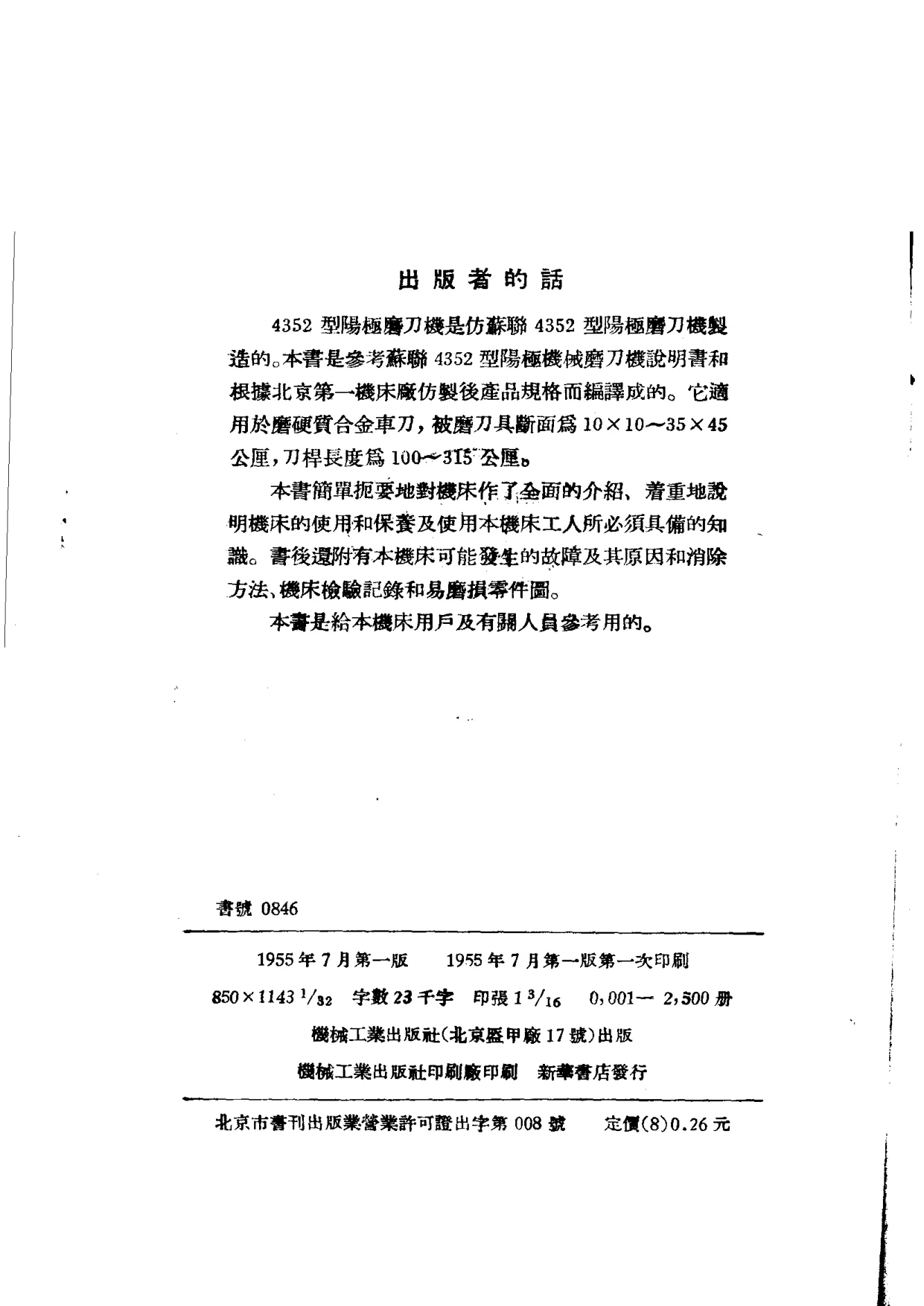

本书为“苏联机器介绍丛书”之一，书名为《4352型阳极机械磨刀机》，由第一机械工业部第二机器工业管理局编，机械工业出版社1955年7月出版，1955年7月第一版第一次印刷。据“出版者的话”可知，4352型阳极磨刀机是仿苏联4352型阳极磨刀机制造的；本书参考苏联4352型阳极机械磨刀机说明书，并根据北京第一机床厂仿制后产品规格编译而成。其适用对象为磨硬质合金车刀，被磨刀具断面为10×10～35×45公厘，刀杆长度为100～315公厘。书中简要而全面地介绍机床，着重说明机床的使用、保养以及使用本机床工人所必须具備的知识，书后还附有本机床可能发生的故障及其原因和消除方法、机床检验记录和易磨损零件图，供本机床用户及有关人员参考。

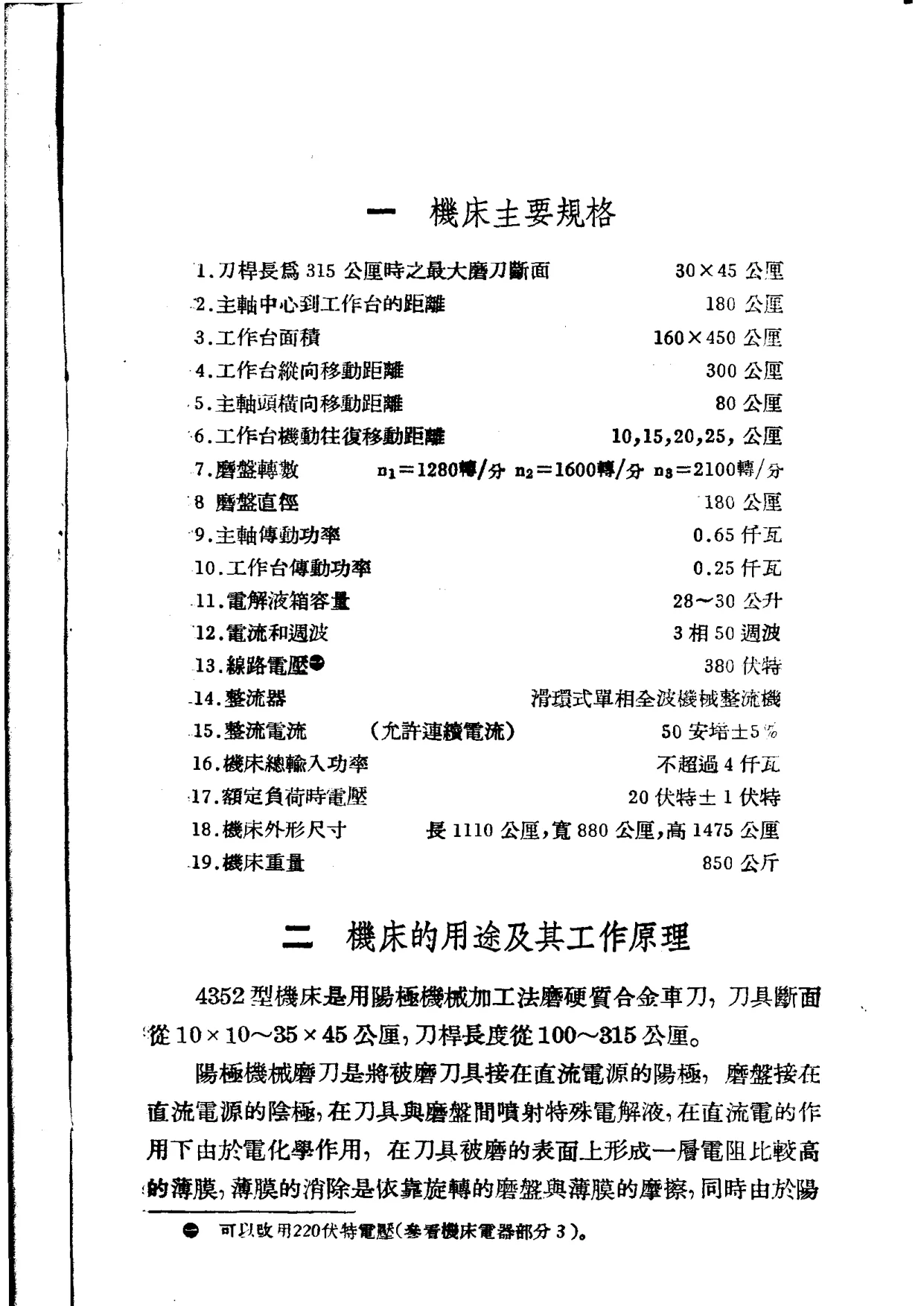

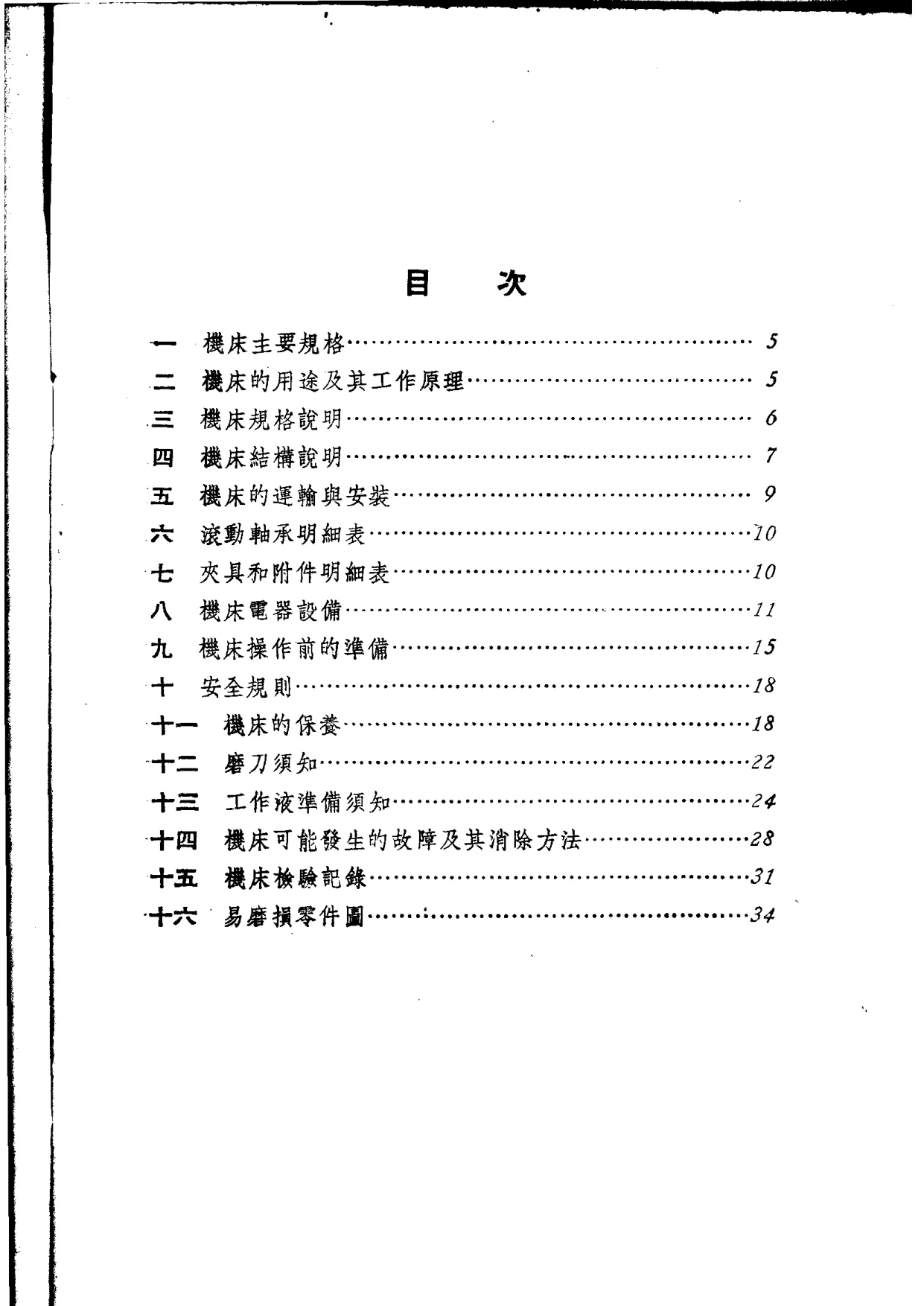

从本次所见前20页看，全书目次共列十六章：一 机床主要规格；二 机床的用途及其工作原理；三 机床规格说明；四 机床结构说明；五 机床的运输与安装；六 滚动轴承明细表；七 夹具和附件明细表；八 机床电器设备；九 机床操作前的准备；十 安全规则；十一 机床的保养；十二 磨刀须知；十三 工作液准备须知；十四 机床可能发生的故障及其消除方法；十五 机床检验记录；十六 易磨损零件图。正文首先列出机床主要规格，包括刀杆长315公厘时最大磨刀断面30×45公厘、主轴中心到工作台距离180公厘、工作台面积160×450公厘、工作台纵向移动距离300公厘、主轴头横向移动距离80公厘、工作台机动往复移动距离10、15、20、25公厘、磨盘转数1280/1600/2100转/分、磨盘直径180公厘、主轴传动功率0.65仟瓦、工作台传动功率0.25仟瓦、电解液箱容量28～30公升、电流和週波3相50週波、线路电压380伏特、整流器为滑环式单相全波机械整流机、整流电流50安培±5%、机床总输入功率不超过4仟瓦、额定负荷时电压20伏特±1伏特、机床外形尺寸长1110公厘宽880公厘高1475公厘、机床重量850公斤等。

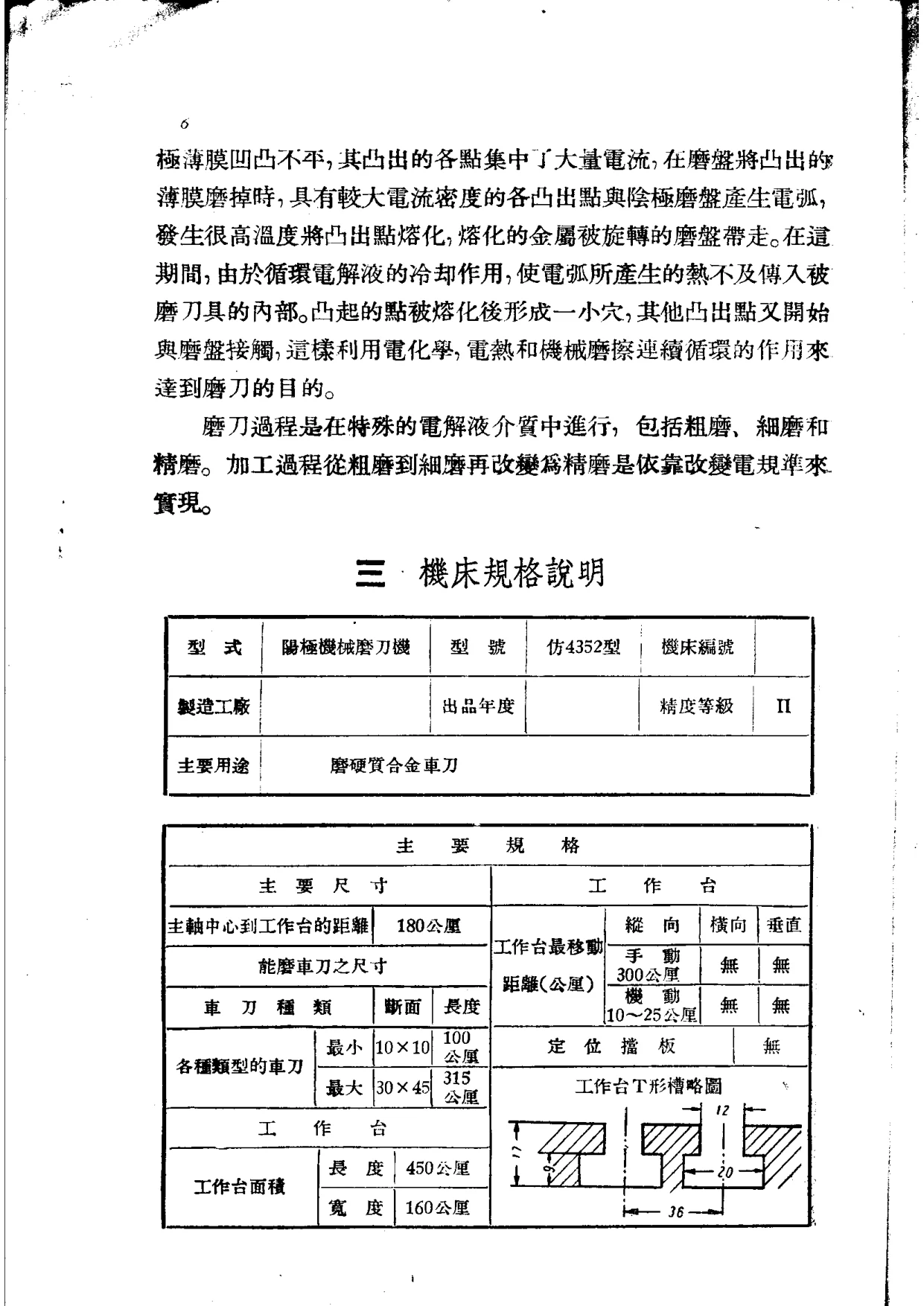

书中还详细说明阳极机械磨刀的工作原理：将被磨刀具接在直流电源的阳极，磨盘接在直流电源的阴极，在刀具与磨盘间喷射特殊电解液；在直流电作用下，由于电化学作用，刀具被磨表面形成一层电阻比较高的薄膜，薄膜的消除依靠旋转磨盘与薄膜的摩擦，同时由于阳极薄膜凹凸不平，其凸出各点集中大量电流，在磨盘将凸出薄膜磨掉时，具有较大电流密度的凸出点与阴极磨盘产生电弧，发生很高温度将凸出点熔化，熔化金属被旋转磨盘带走；由于循环电解液冷却作用，电弧所产生的热不及传入被磨刀具内部。凸起点击熔化后形成小穴，其他凸出点又开始与磨盘接触，这样利用电化学、电热和机械摩擦连续循环作用达到磨刀目的。磨刀过程在特殊电解液介质中进行，包括粗磨、细磨和精磨，从粗磨到细磨再改变为精磨，依靠改变电规范实现。

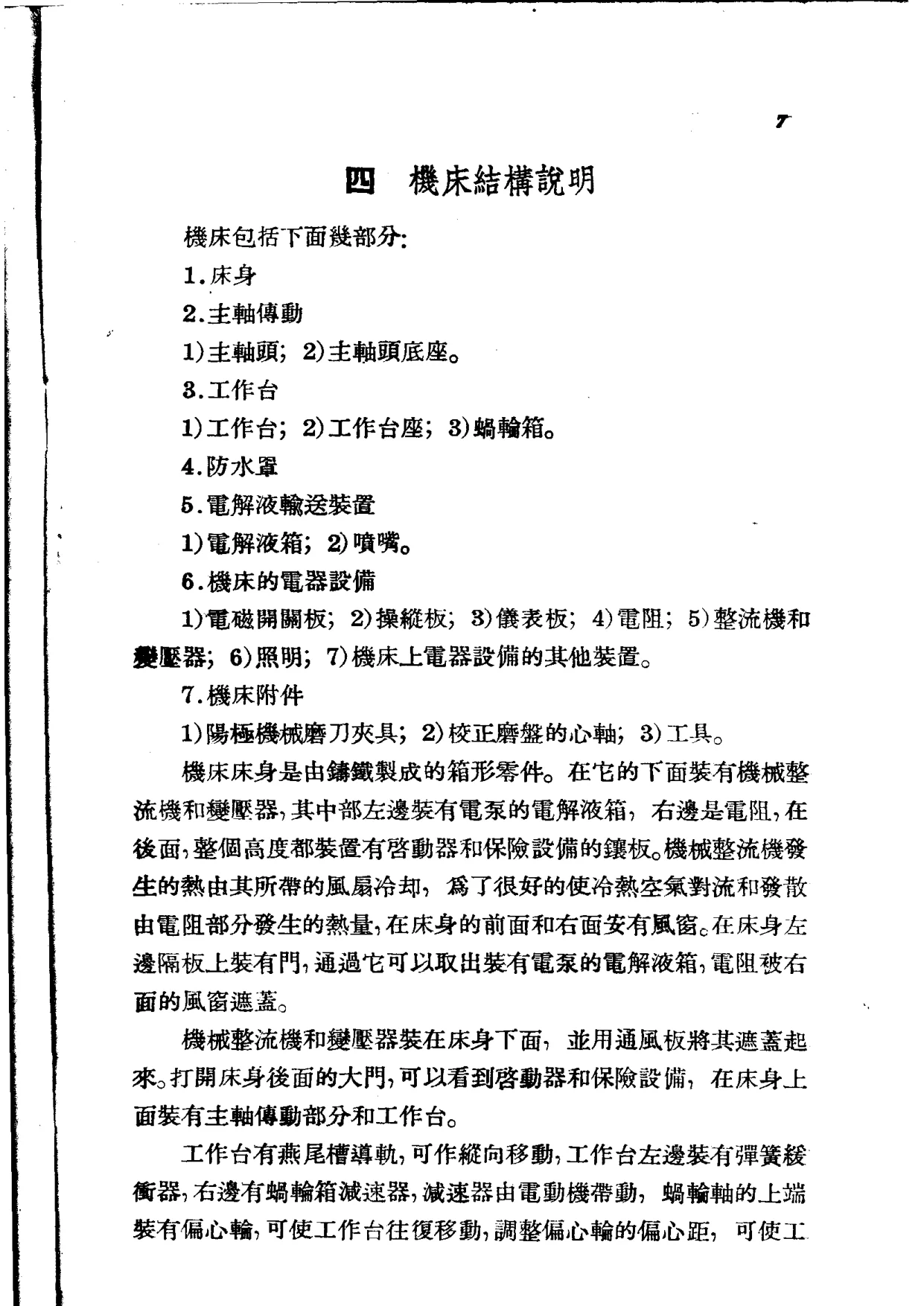

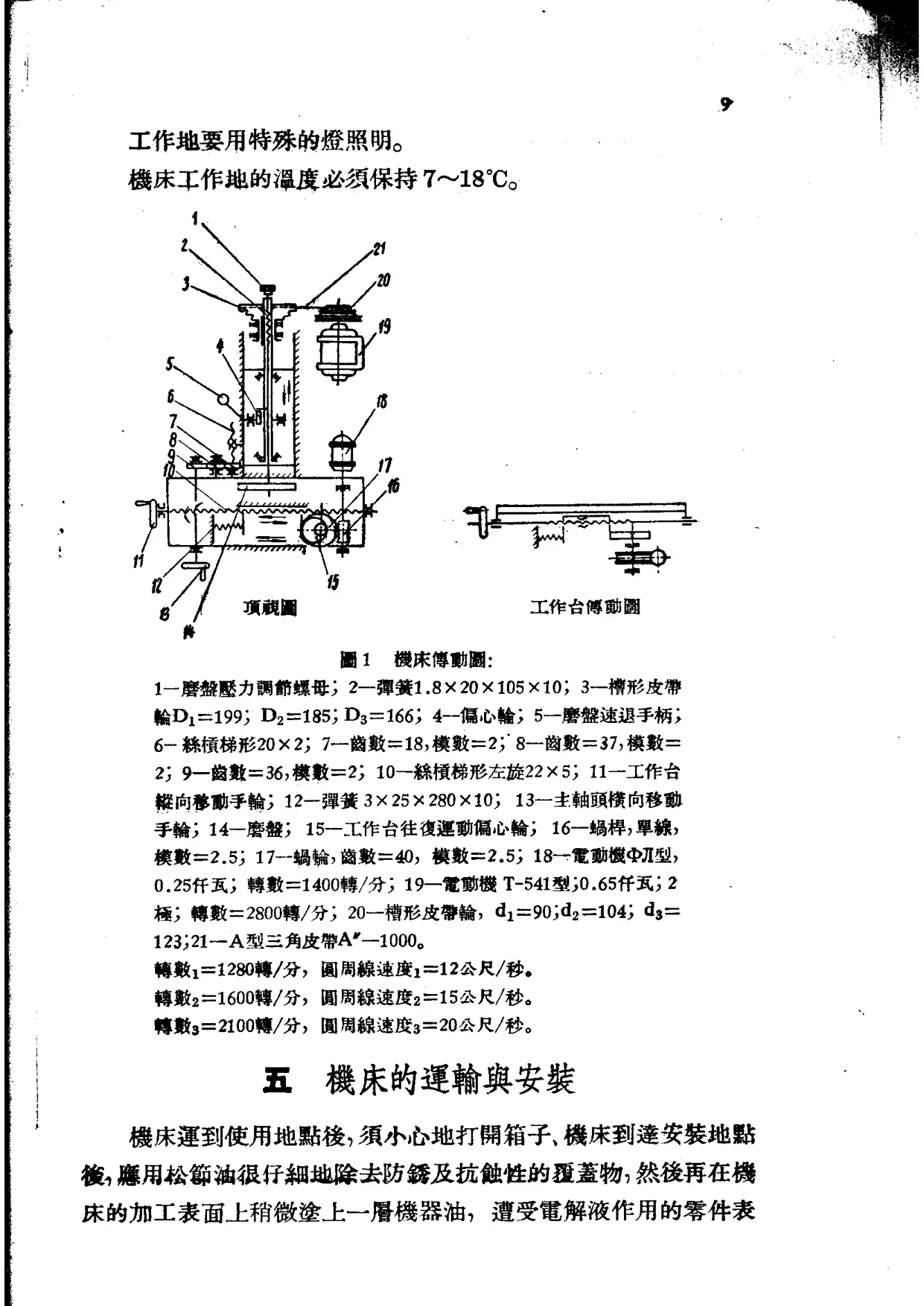

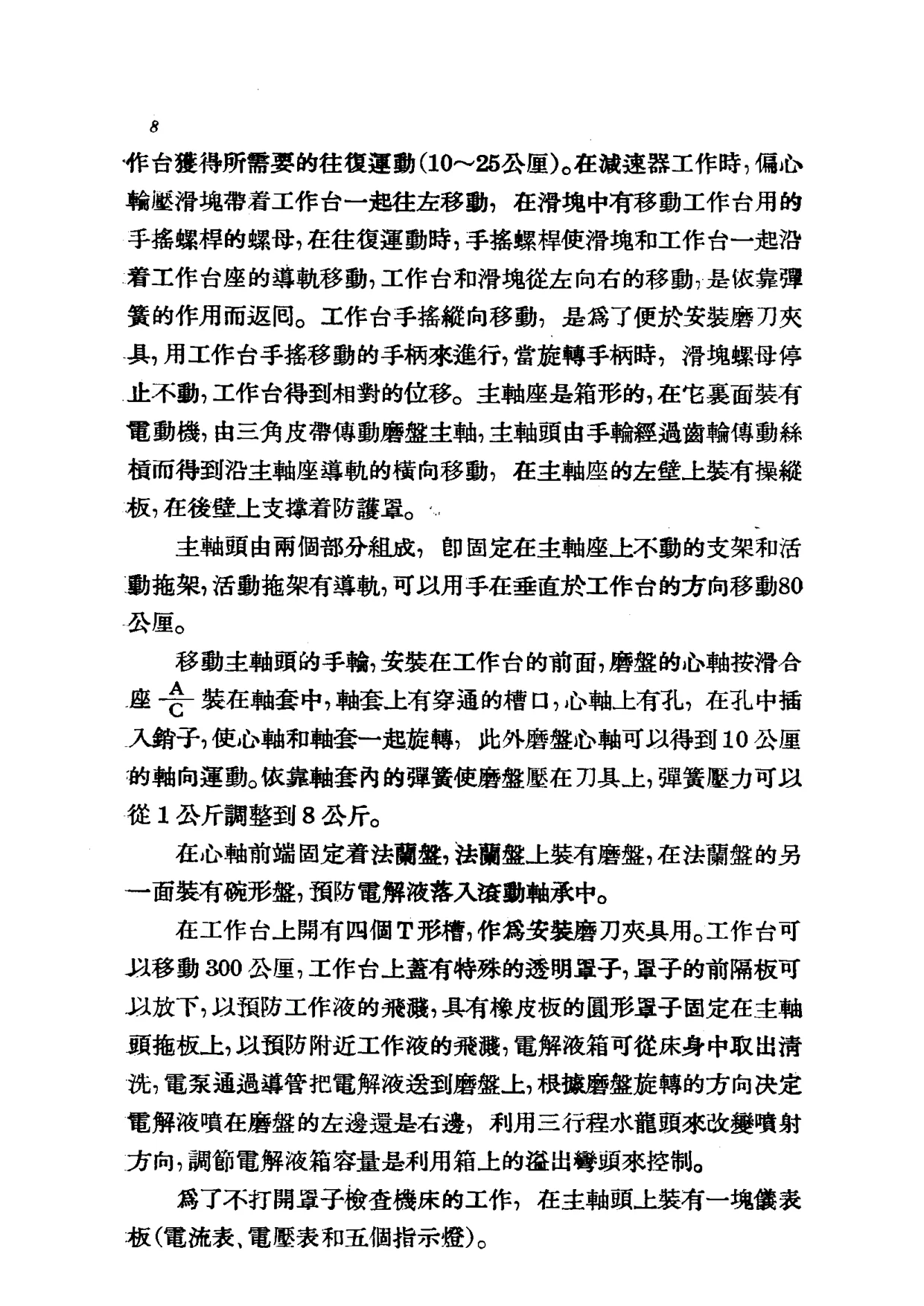

结构方面，机床包括床身、主轴传动、工作台、防水罩、电解液输送装置、机床电器设备、机床附件等部分。主轴头由固定在主轴座上不动的支架和活动拖架组成，活动拖架有导轨，可用手在垂直于工作台方向移动80公厘。工作台有燕尾槽导轨，可作纵向移动，左端装弹簧缓冲器，右端有蜗轮箱减速器，由电动机带动；调整偏心轮偏心距可使工作台获得所需往复运动。书中还列有滚动轴承明细表、夹具和附件明细表，并对机床电器设备作详细说明。电器系统由两部分组成：第一部分保证进行阳极机械磨刀所需电的条件，包括直流电源、电阻、电极、磨盘和被磨刀具、控制装置；第二部分保证机械传动条件，包括主轴传动电动机、工作台移动电动机、供给电解液的电泵及控制电器设备。工作电路能保证粗磨、细磨、精磨三种规范，并列出相应工作电压和电流范围。安全规则要求操作者必须是三级以上技工，具有最低限度电器与机械技术知识，懂得机床构造与工作原理，并经过安全技术知识学习；机床必须接地，接地电阻不得超过4欧姆，工作地笼以橡皮垫或木质垫板；带电时禁止开启机床后面电磁开关大门；建议使用硬脂酸锌软膏保护手部，并给出软膏成分与制造、使用方法。保养部分强调只有正确细心进行机床保养，才能保证机床很好工作，并要求周期性检查机床。

版本方面，本书为32开本，字数23千字，印张1又3/16，印数0,001—2,500册，机械工业出版社出版，机械工业出版社印刷厂印刷，新华书店发行，书号0846。其文献价值在于保存了新中国初期仿苏机床的技术资料，反映了当时机械工业引进苏联技术、由北京第一机床厂仿制并编译产品说明的过程，对研究机床史、机械加工技术史、技术翻译史及工业设备操作规范具有一定参考意义。本次仅见前20页，后续内容待补。
