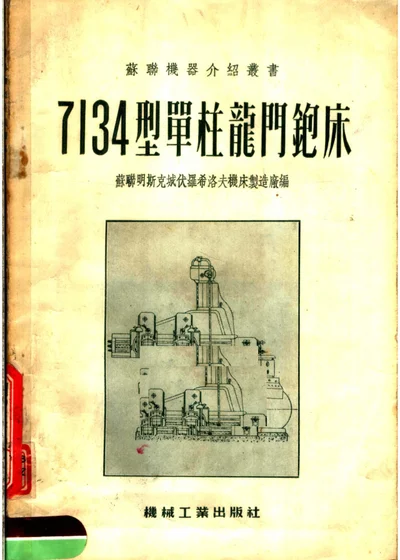

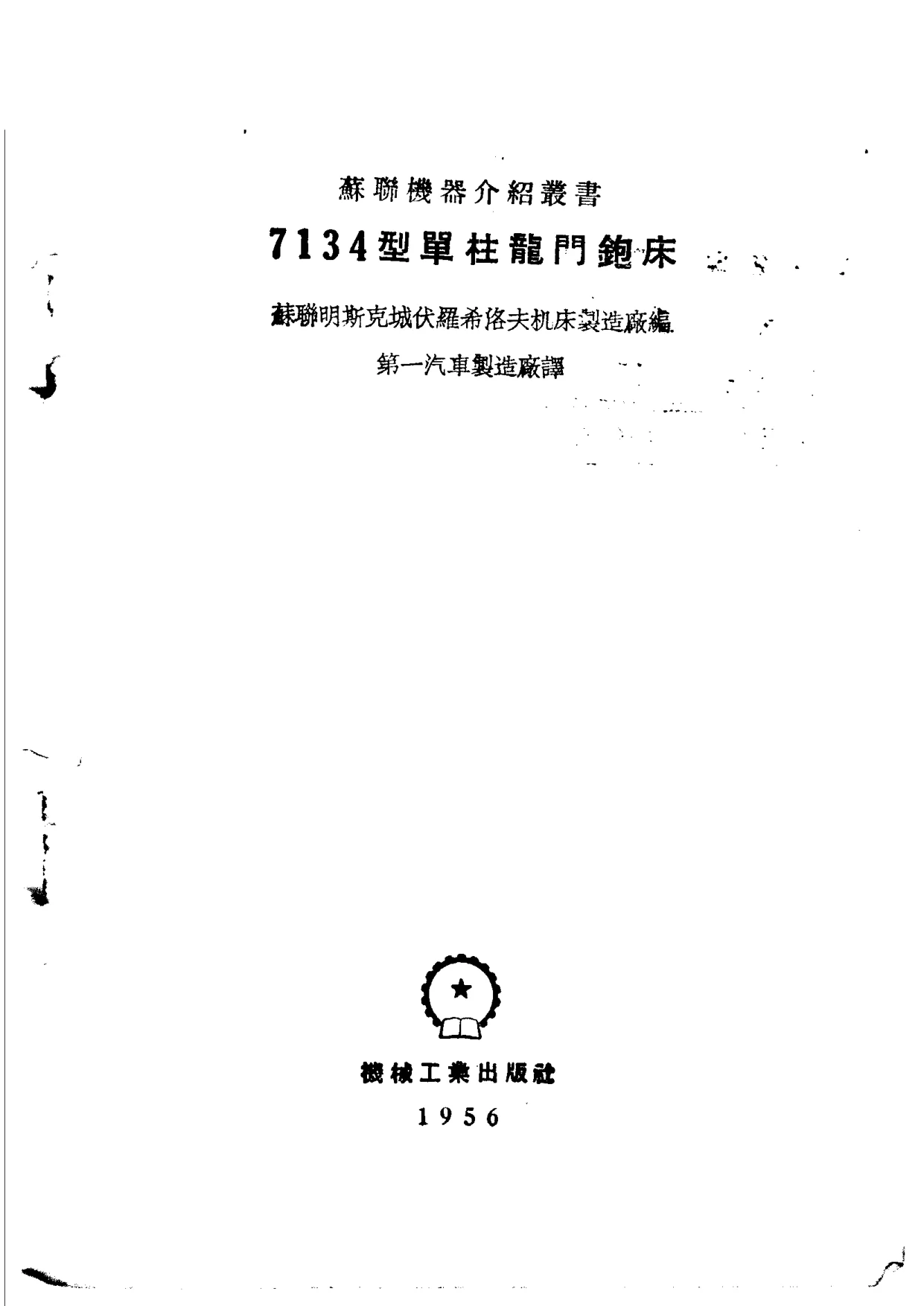

7134型单柱龙门刨床

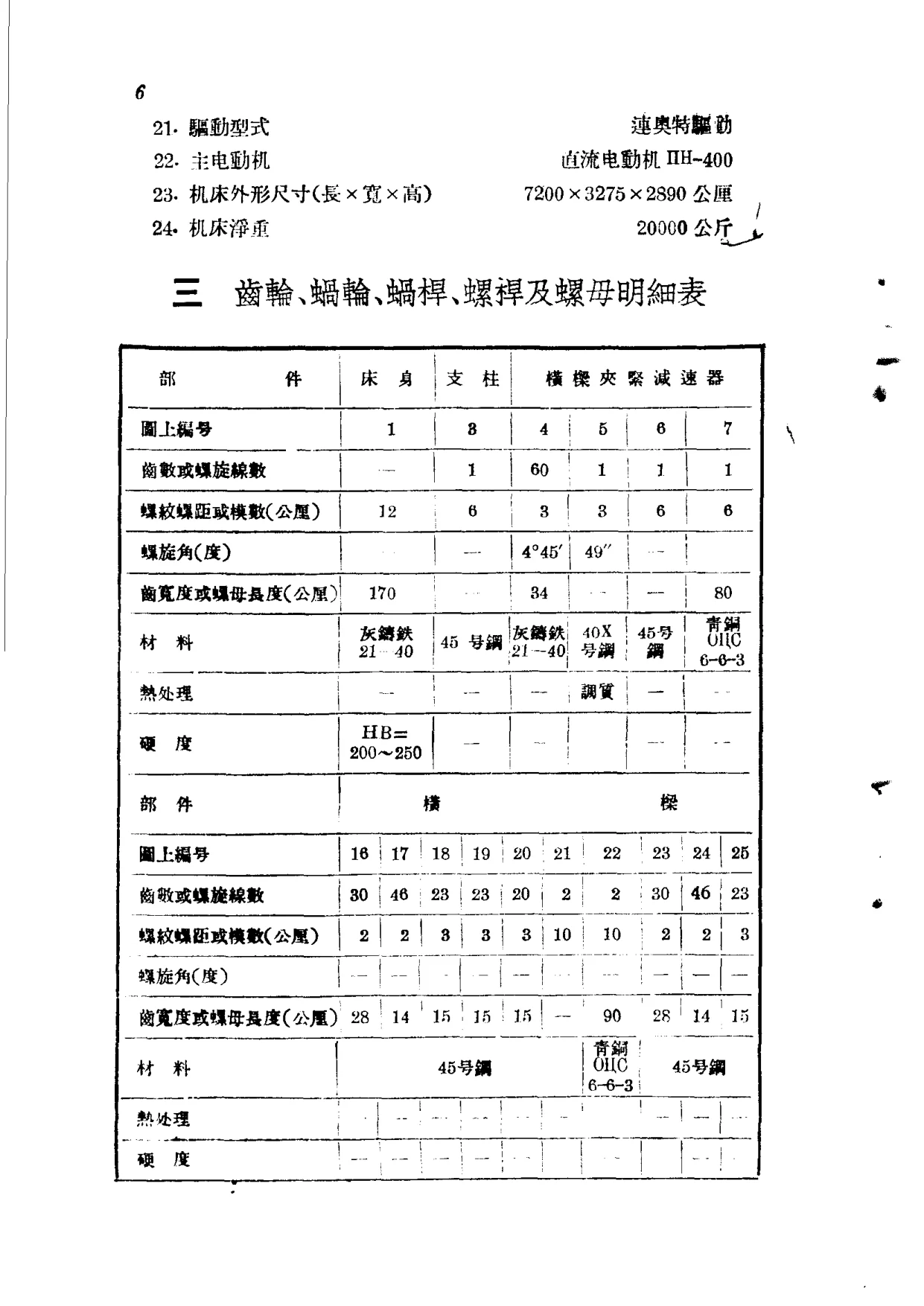

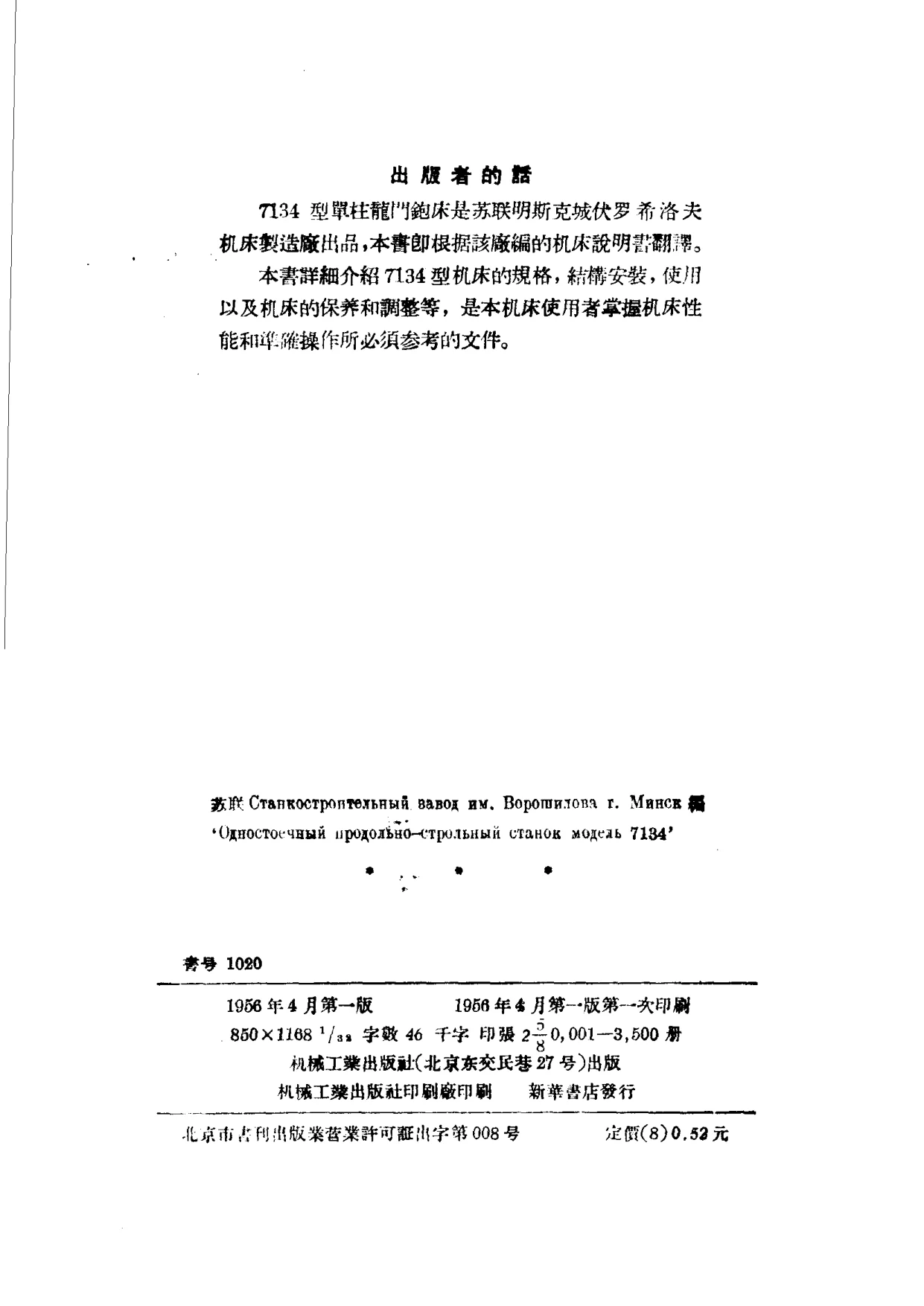

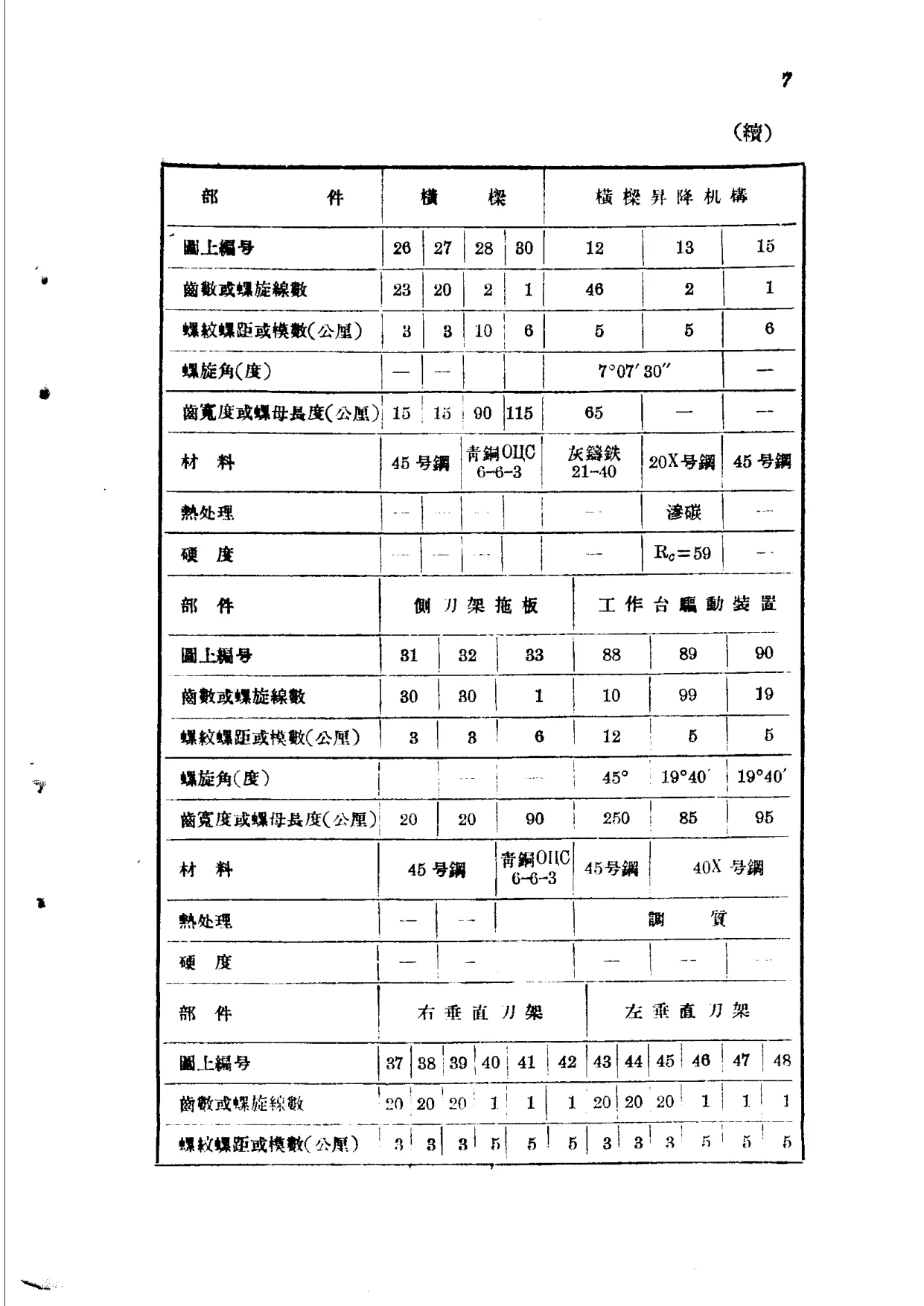

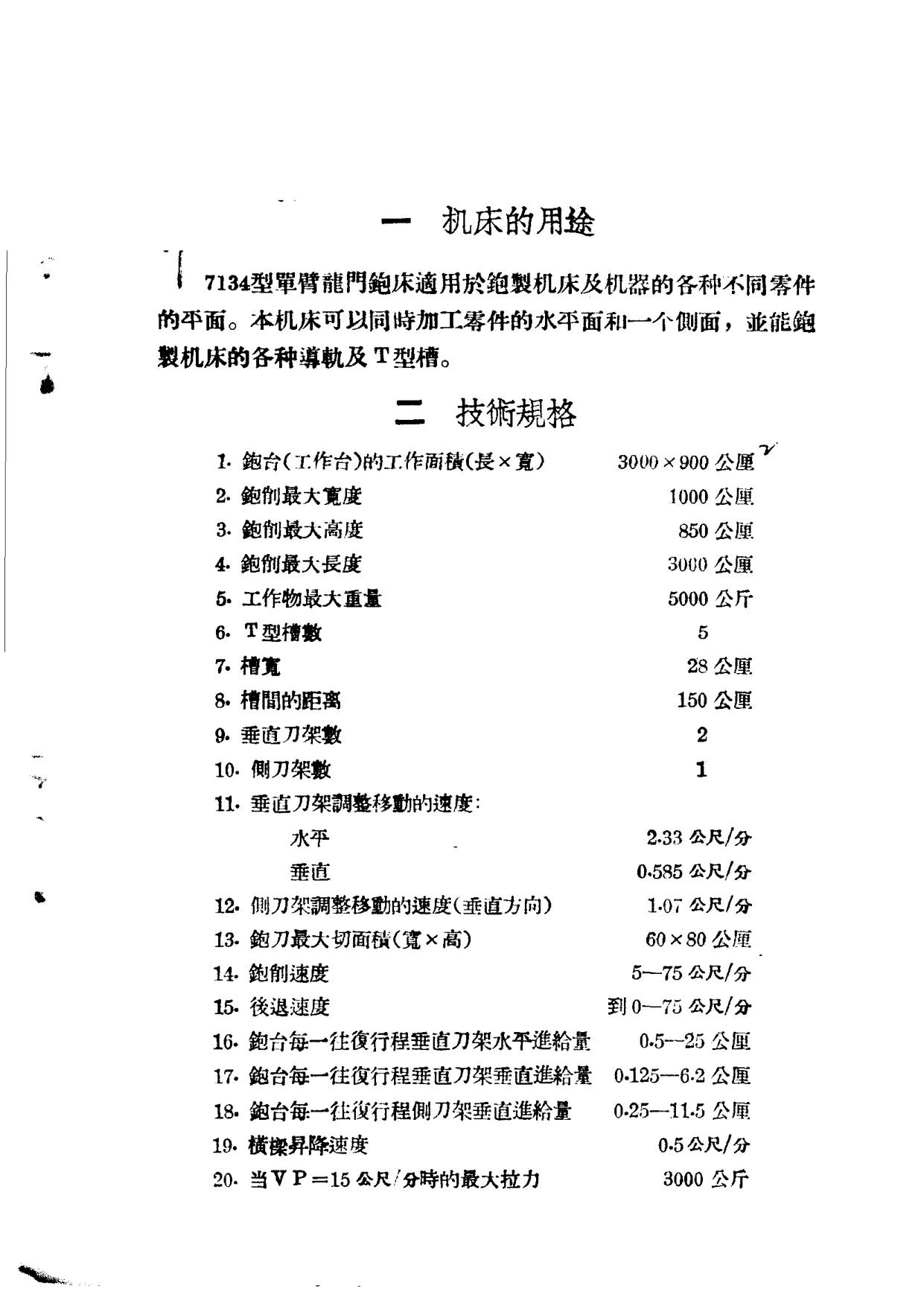

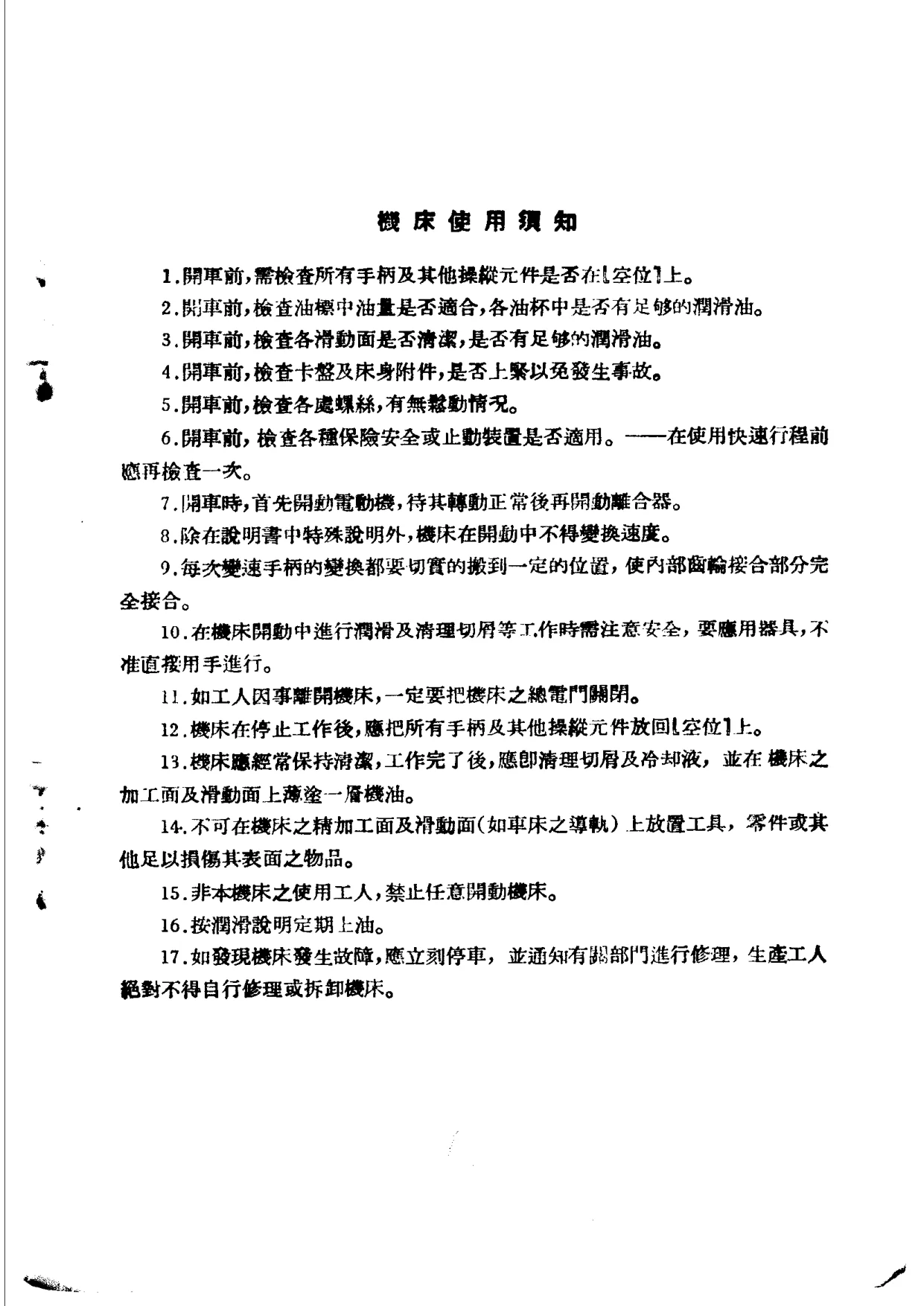

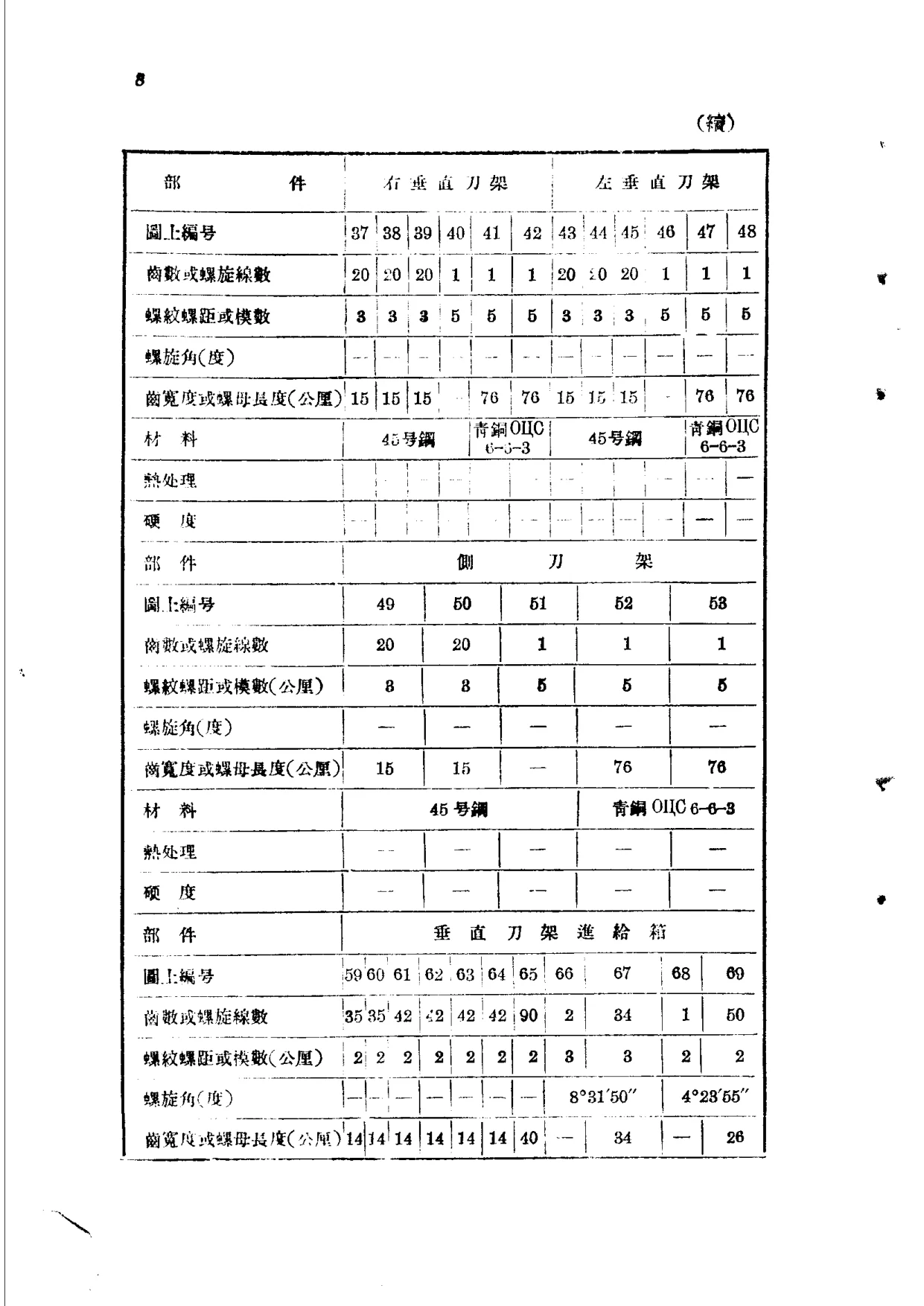

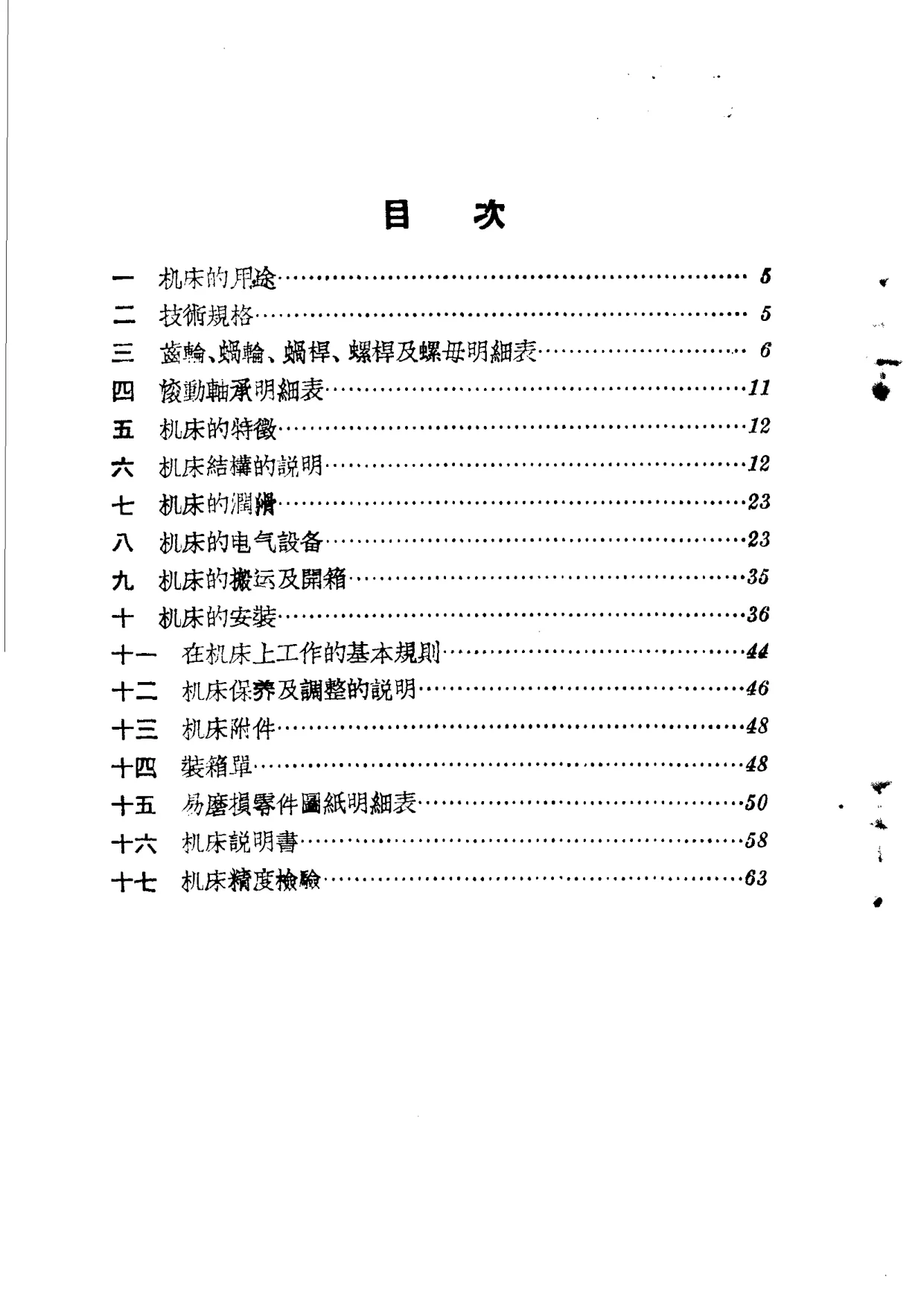

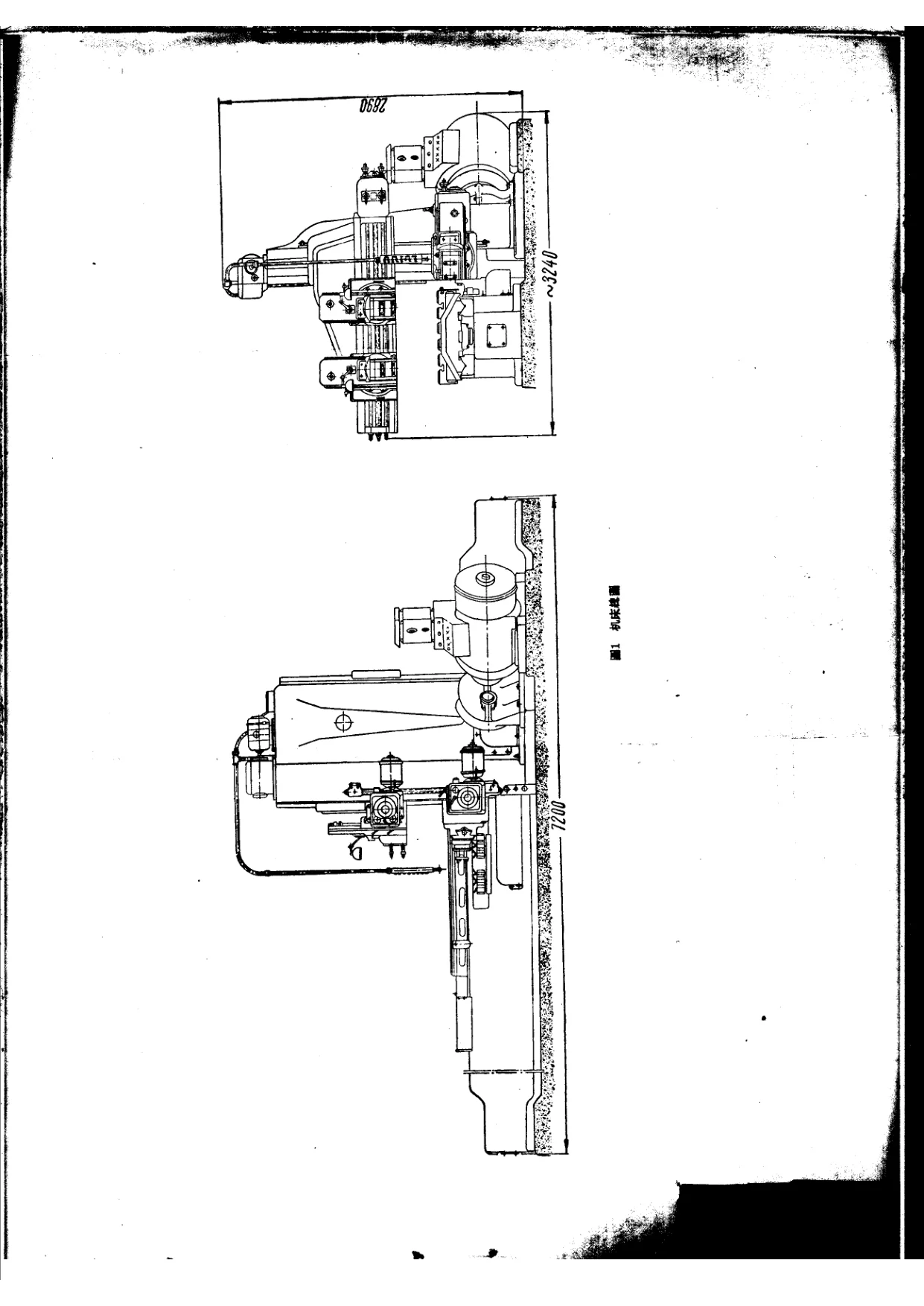

本书为“苏联机器介绍丛书”之一，介绍7134型单柱龙门刨床。该机床由苏联明斯克城伏罗希洛夫机床制造厂出品，本书即根据该厂编的机床说明书翻译，由第一汽车制造厂译，1956年4月机械工业出版社出版。出版者的话指出，本书详细介绍7134型机床的规格、结构安装、使用以及保养和调整等，是机床使用者掌握机床性能和准确操作所必须参考的文件。从目录可见，全书共十七部分，涵盖机床用途、技术规格、齿轮蜗轮蜗杆螺杆螺母明细表、滚动轴承明细表、机床特征、结构说明、润滑、电气设备、搬运及开箱、安装、工作基本规则、保养及调整说明、附件、装箱单、易磨损零件图纸明细表、机床说明书和精度检验。正文前有“机床使用须知”，列出开车前检查手柄、油标、油杯、滑动面、卡盘及床身附件、螺丝、保险安全或止动装置等；开车时先开电动机，待转动正常后再开离合器；除说明书特殊说明外，机床开动中不得变换速度；变速手柄须切实搬到一定位置；润滑及清理切屑须用器具，不准直接用手；离开机床关闭总电门；停止工作后手柄回空位；保持机床清洁，工作完后清理切屑及冷却液，并在加工面及滑动面薄涂机油；禁止非使用工人开动机床；定期上油；发现故障立刻停车并通知有关部门，生产工人不得自行修理或拆卸机床。机床用途方面，7134型单臂龙门刨床适用于刨制机床及机器各种不同零件的平面，可同时加工零件水平面和一个侧面，并能刨制机床各种导轨及T型槽。技术规格列出刨台工作面积3000×900公厘、最大刨削宽度1000公厘、最大高度850公厘、最大长度3000公厘、工件最大重量5000公斤、T型槽数5、槽宽28公厘、槽间距离150公厘、垂直刀架数2、侧刀架数1、垂直刀架调整移动速度水平2.33公尺/分、垂直0.585公尺/分、侧刀架调整移动速度1.07公尺/分、刨刀最大切面积60×80公厘、刨削速度5—75公尺/分、后退速度0—75公尺/分、进给量、横梁升降速度、最大拉力、驱动型式、主电动机、外形尺寸7200×3275×2890公厘、机床净重20000公斤等。书中还列有齿轮、蜗轮、蜗杆、螺杆及螺母明细表和滚动轴承明细表，说明主要部件的齿数、模数、螺旋角、材料、热处理及轴承安装位置、代号、精度等级和件数。机床特征部分说明其工作和操纵全部电动，各部分以单独电动机带动；刨台按自动循环进行往复运动：工件慢速移向刨刀，刨刀切入后加速到规定切削速度，工件离开刨刀前减速，刨台按回程速度快速后退；前进和后退速度无级调整且独立调节；机床有三个刀架，两个垂直刀架和一个侧刀架，进给箱保证刀架各方向相互移动，两个垂直刀架能自动水平进给和垂直进给，侧刀架仅能自动垂直进给，所有刀架垂直和水平进给均可手动；刨台工作行程开始前刀架进给，返回行程开始前进给机构返位，刨台返回行程时抬刀电磁铁线圈通电，刨刀自加工面抬起；各工作机构均有调整移动，横梁上有自动夹紧机构，工作移动和调整移动由悬挂按钮站控制。结构说明部分依次介绍床身、支柱、横梁、横梁夹紧机构、横梁升降机构、垂直刀架进给箱、侧刀架进给箱、垂直刀架、侧刀架、刨台传动装置、润滑系统及电气设备。床身为箱形体，内有横筋增加刚性，中部侧方有凸出平台安装支柱，刨台沿两条V形导轨移动；床身中部有洼处安装传动刨台的齿条齿轮，刨台为箱形体，有纵筋和多条横筋，台面有五个T形槽和挡铁孔，侧面沟槽装置可移动制子以调节行程，两面有收集刨屑槽盘，并有固定挡板防止横向窜动。支柱用榫槽及销钉固定在床身上，底面有座板作为主传减速器基础。横梁上有两个刀架和一个进给箱，后面装角架，内部有固定丝杠和两根光杠，光杠可由垂直刀架进给箱单独获得正反旋转。横梁夹紧机构装在角架腔体中，由专设电动机经夹紧减速机构的蜗杆蜗轮、螺杆螺母及垫圈传至压紧杠杆。横梁升降机构装在支柱顶上，有蜗母减速装置和电动机，升降螺杆自水平蜗轮中穿过并以接盘连接，在固定于角架的固定螺母内旋转。垂直刀架进给箱装在横梁右端，由单独接盘式换向电动机传动，经蜗杆传动至中央轴，棘轮式离合器实现快速移动或工作进给；进给量由活动制子与固定制子间角度控制，可在分度盘读出。侧刀架进给箱装在侧刀架拖板上，结构与工作原理同垂直刀架进给箱，但转动由伸出轴经一对圆锥齿轮传到螺母，螺母在固定垂直螺杆上旋转，使侧刀架沿支柱导轨垂直移动。垂直刀架可沿横梁导轨水平移动或沿滑板导轨垂直移动，拖板内腔设托架，安装水平进给和垂直进给变换机构，通过牙嵌离合器、齿轮、圆锥齿轮、螺母和螺杆实现。这些内容反映该书对7134型单柱龙门刨床的规格、结构、传动、进给、润滑、电气、安装、操作、保养和检修作了系统说明，是20世纪50年代中国从苏联引进机床技术的重要资料，对了解当时龙门刨床结构原理及使用维护具有参考价值。本次仅见前20页，后续内容待补。
