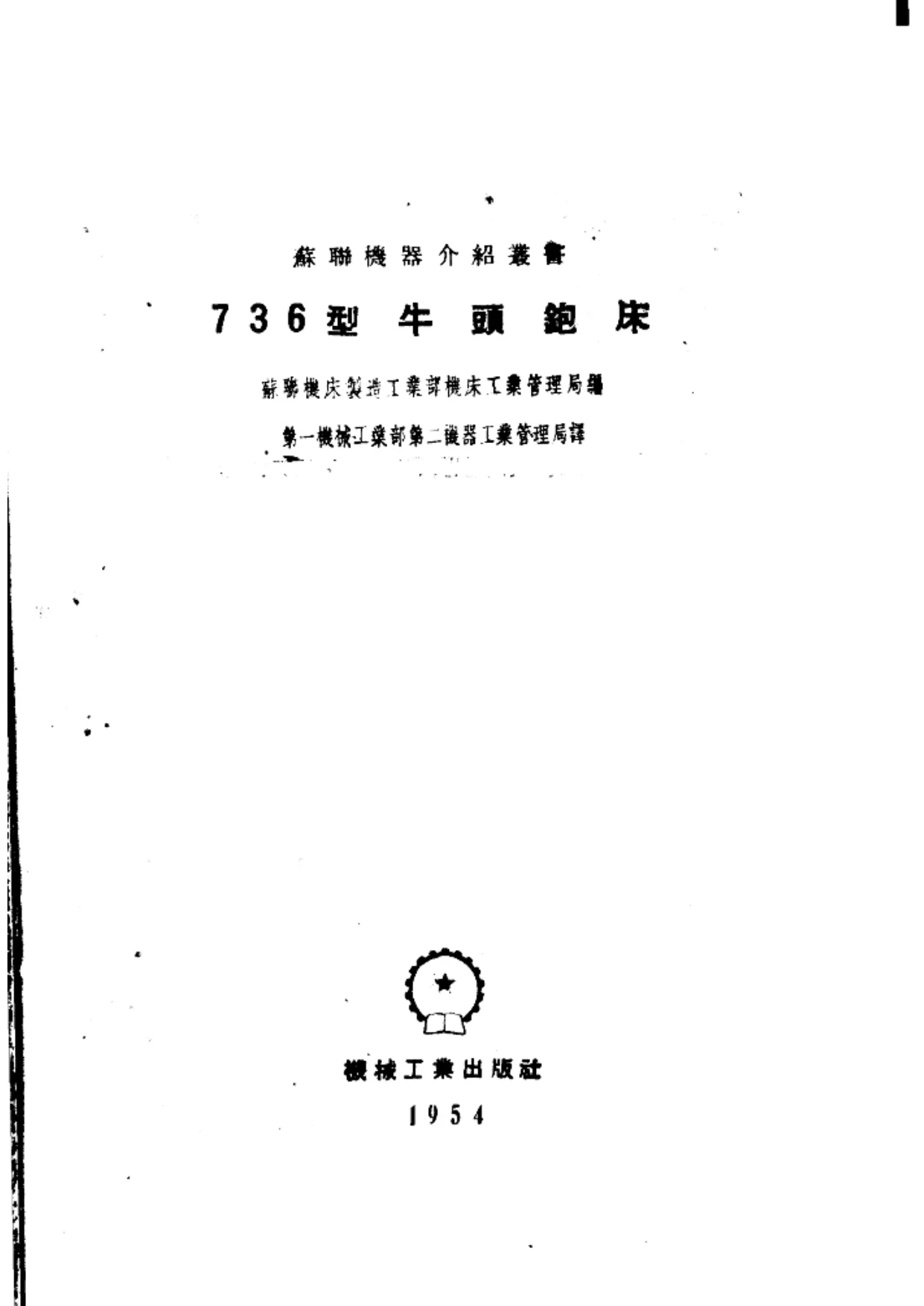

736型牛头刨床

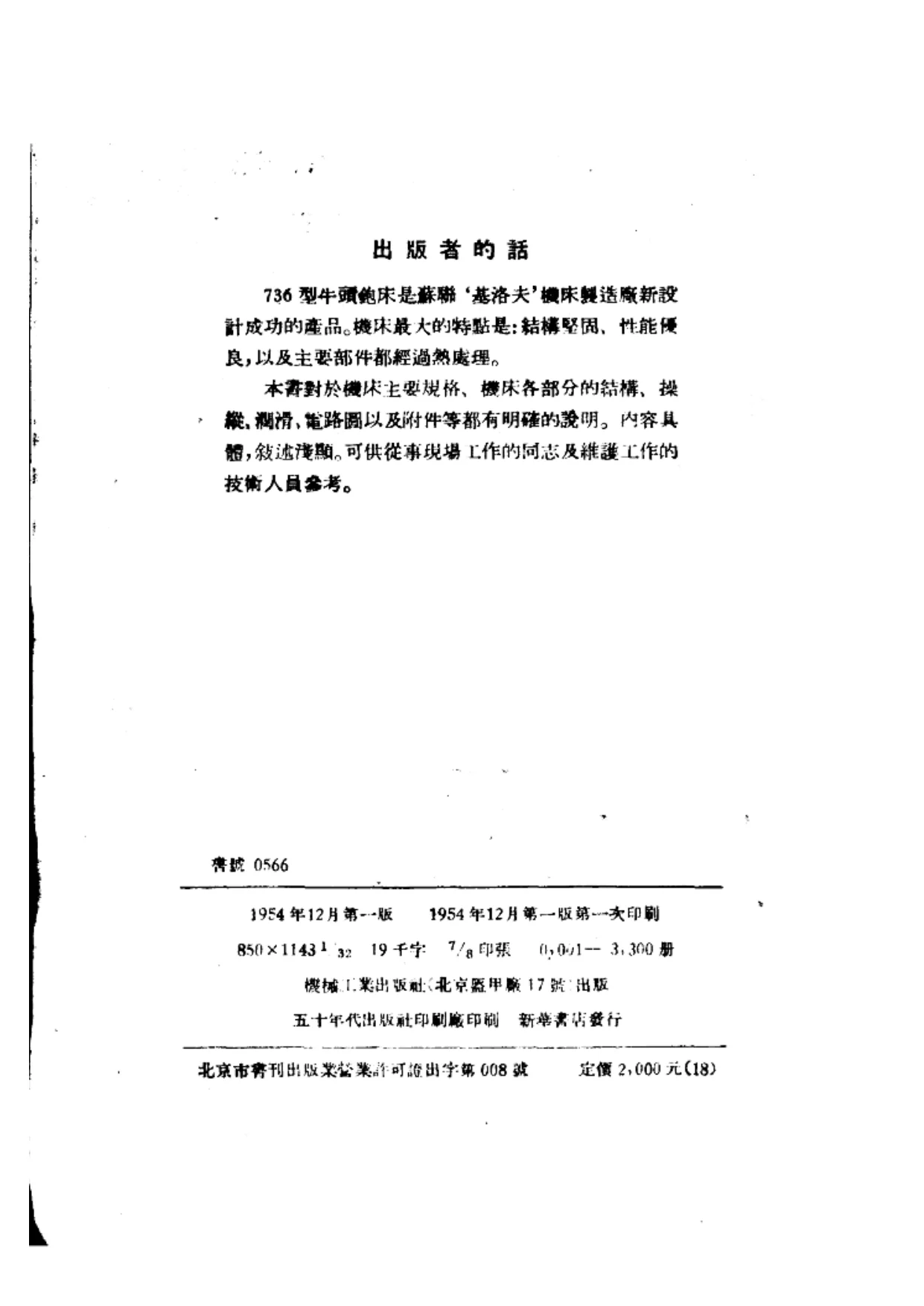

本书为“苏联机器介绍丛书”之一，由苏联机床制造工业部机床工业管理局编，第一机械工业部第二机器工业管理局译，机械工业出版社1954年12月出版。出版者的话指出，736型牛头刨床是苏联“基洛夫”机床制造厂新设计成功的产品，最大特点是结构坚固、性能优良，主要部件都经过热处理。本书对机床主要规格、各部分结构、操纵、润滑、电路图以及附件等都有明确说明，内容具体、叙述浅显，可供从事现场工作的同志及维护工作的技术人员参考。

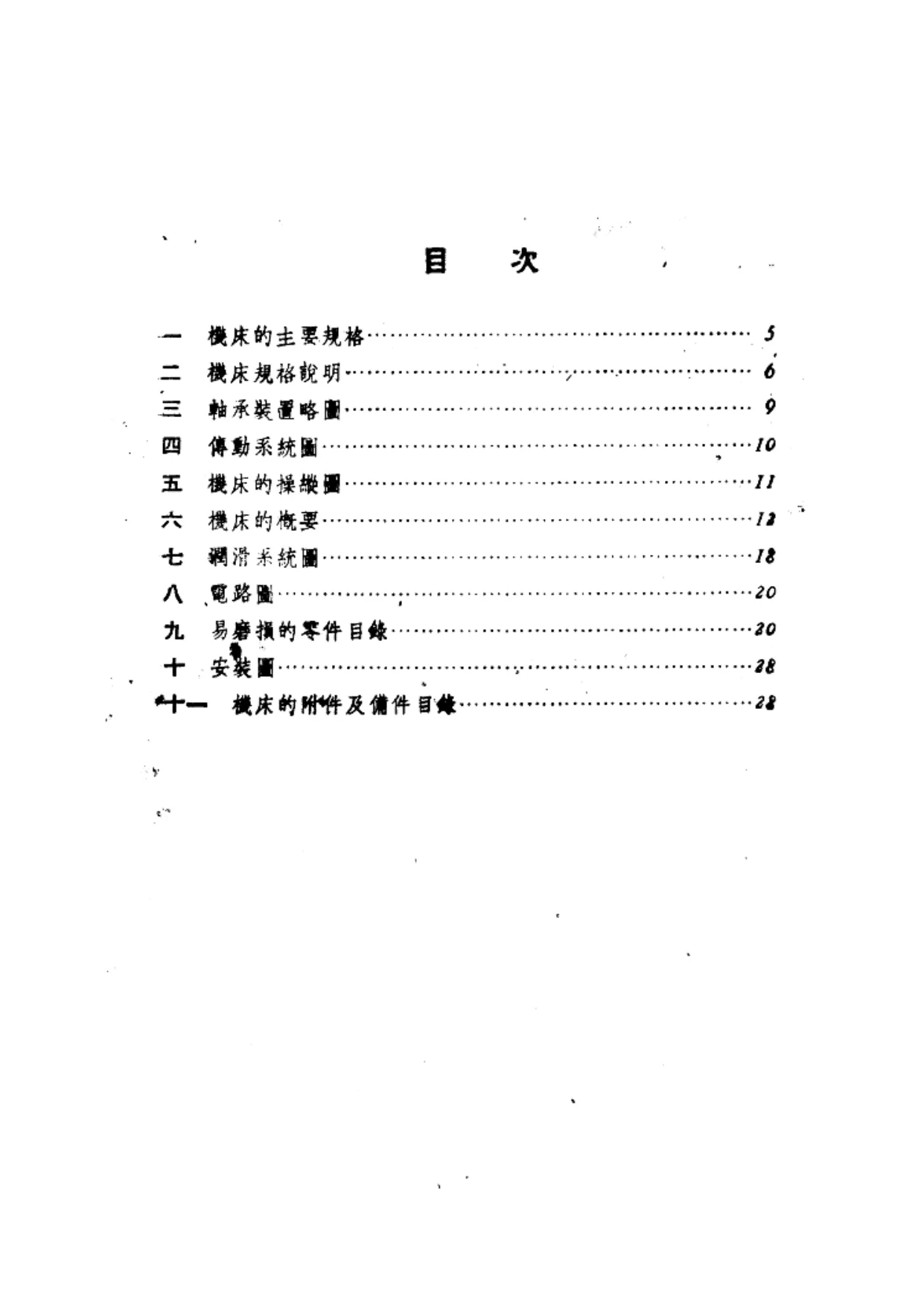

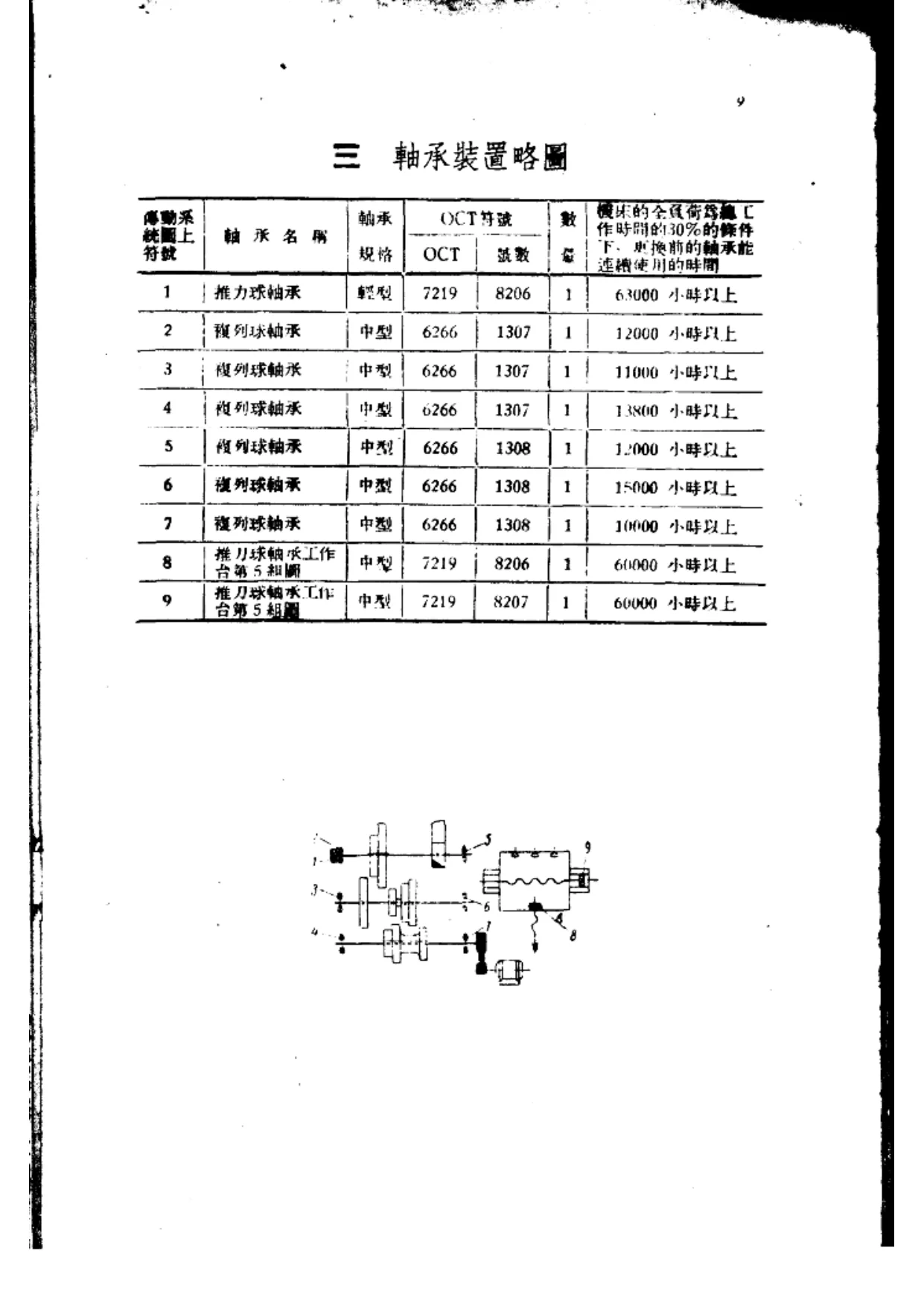

从本次所见前20页看，全书内容围绕736型牛头刨床的技术规格、结构、传动、操纵、润滑、电路、安装及附件展开。目录列有：一 机床的主要规格；二 机床规格说明；三 轴承装置略图；四 传动系统图；五 机床的操纵图；六 机床的概要；七 润滑系统图；八 电路图；九 易磨损的零件目录；十 安装图；十一 机床的附件及备件目录。

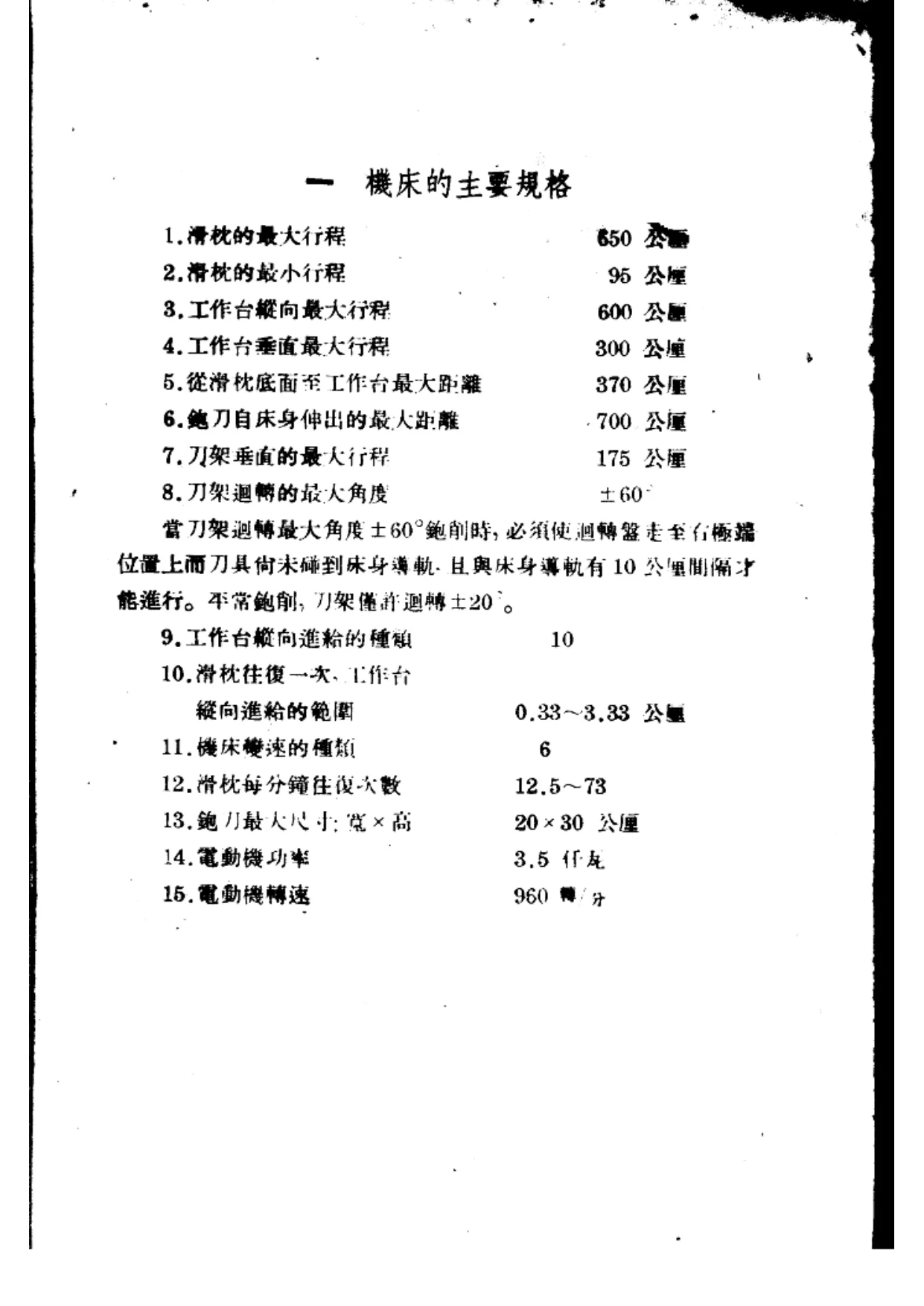

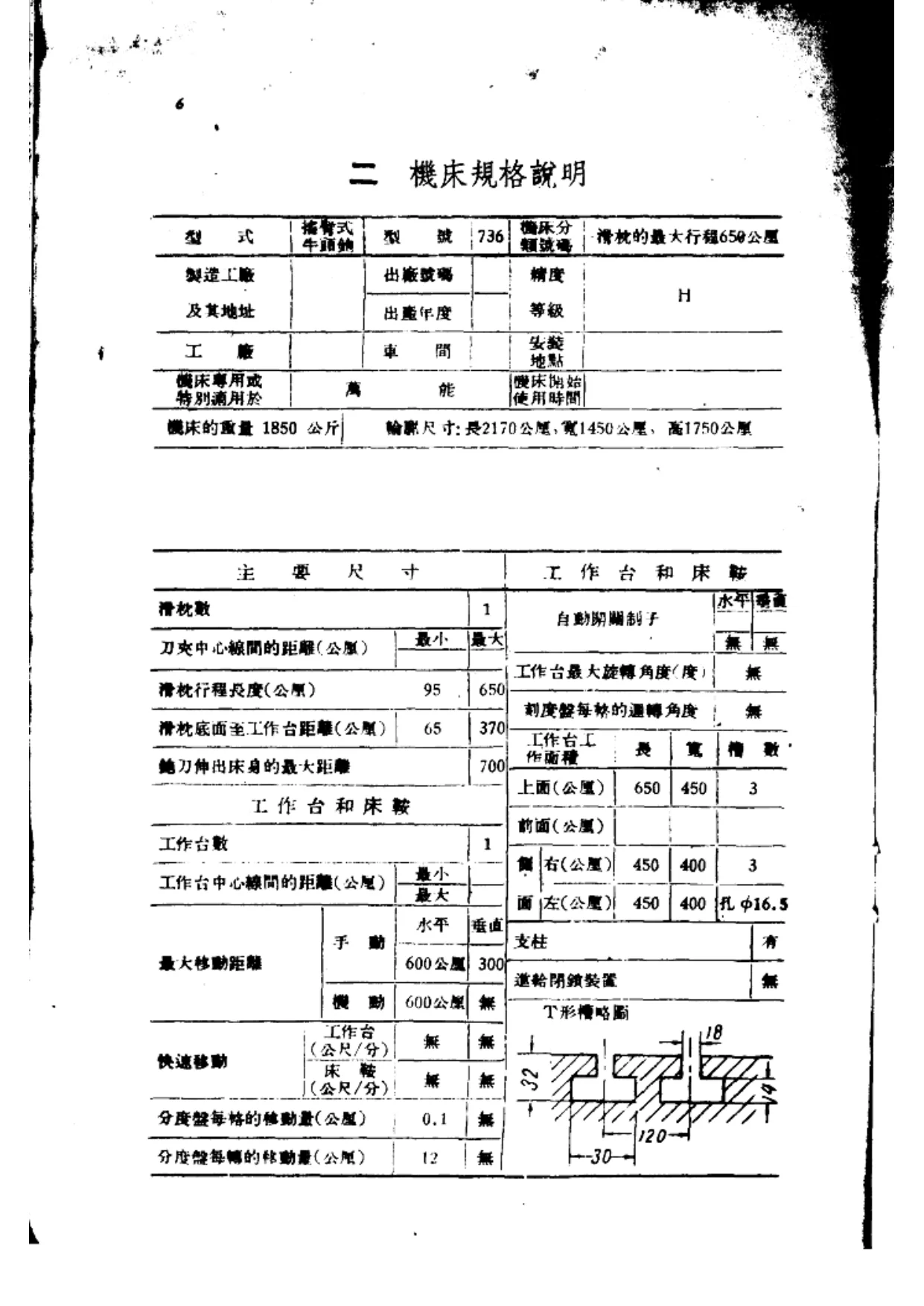

机床主要规格包括：滑枕最大行程650公厘，最小行程95公厘；工作台纵向最大行程600公厘，垂直最大行程300公厘；从滑枕底面至工作台最大距离370公厘；刨刀自床身伸出最大距离700公厘；刀架垂直最大行程175公厘；刀架回转最大角度±60°，平常刨削仅允许回转±20°；工作台横向进给种类10种；滑枕往复一次，工作台纵向进给范围0.33—3.33公厘；机床变速种类6种；滑枕每分钟往复次数12.5—73次；刨刀最大尺寸宽×高为20×30公厘；电动机功率3.5千瓦，转速960转/分。机床重量1850公斤，轮廓尺寸长2170公厘、宽1450公厘、高1750公厘。

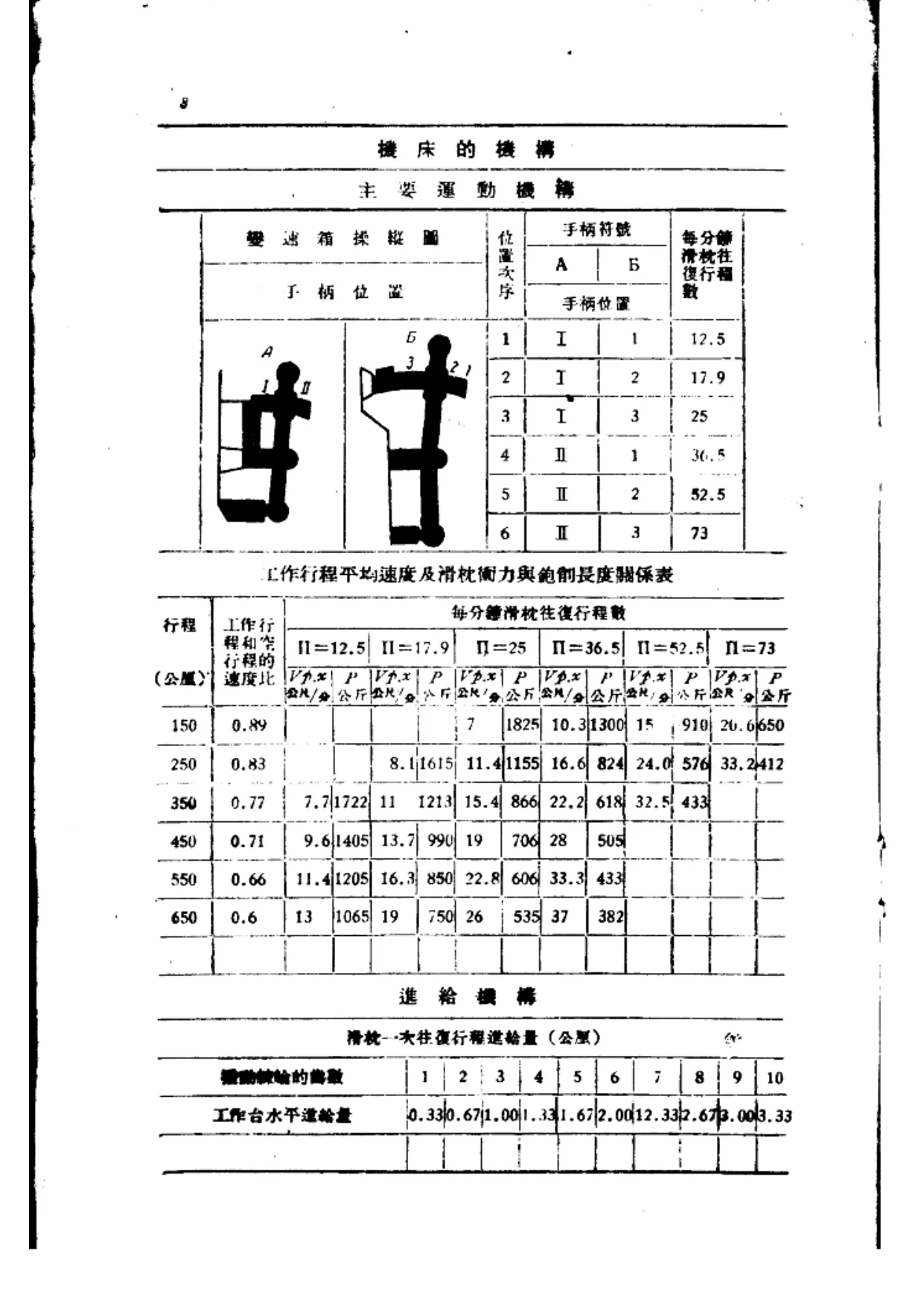

736型机床是摇臂式牛头刨床，用以刨削长度到650公厘为止的平面和成形面。机床由床身、滑枕、刀架、垂直滑座、工作台、驱动机构、变速箱、主要运动机构及进给运动机构组成。床身为铸铁箱形体，安置在底座上，底座用螺栓固定在地基上；床身内有筋以增强强度和刚性，并装有传动机构主要零件、变速箱和主要传动机构。床身上面有水平棱形导轨，导轨上有两镶条，一个固定不动，另一个可调整，使导轨成为燕尾形，滑枕沿此导轨运动。床身前面还有垂直棱形导轨，垂直滑座沿此导轨移动。机床由3.5千瓦、960转/分三相交流电动机驱动，电动机固定在床身后壁角铁上，动力通过三角皮带传到变速箱。变速箱内装有三根平行轴，通过操纵手柄可获得六种速度。摇臂机构将变速箱旋转运动变为滑枕直线往复运动；滑枕向前运动为工作行程，反向运动为返回行程，返回行程速度比工作行程快。滑枕行程长度和伸出量均可调整。

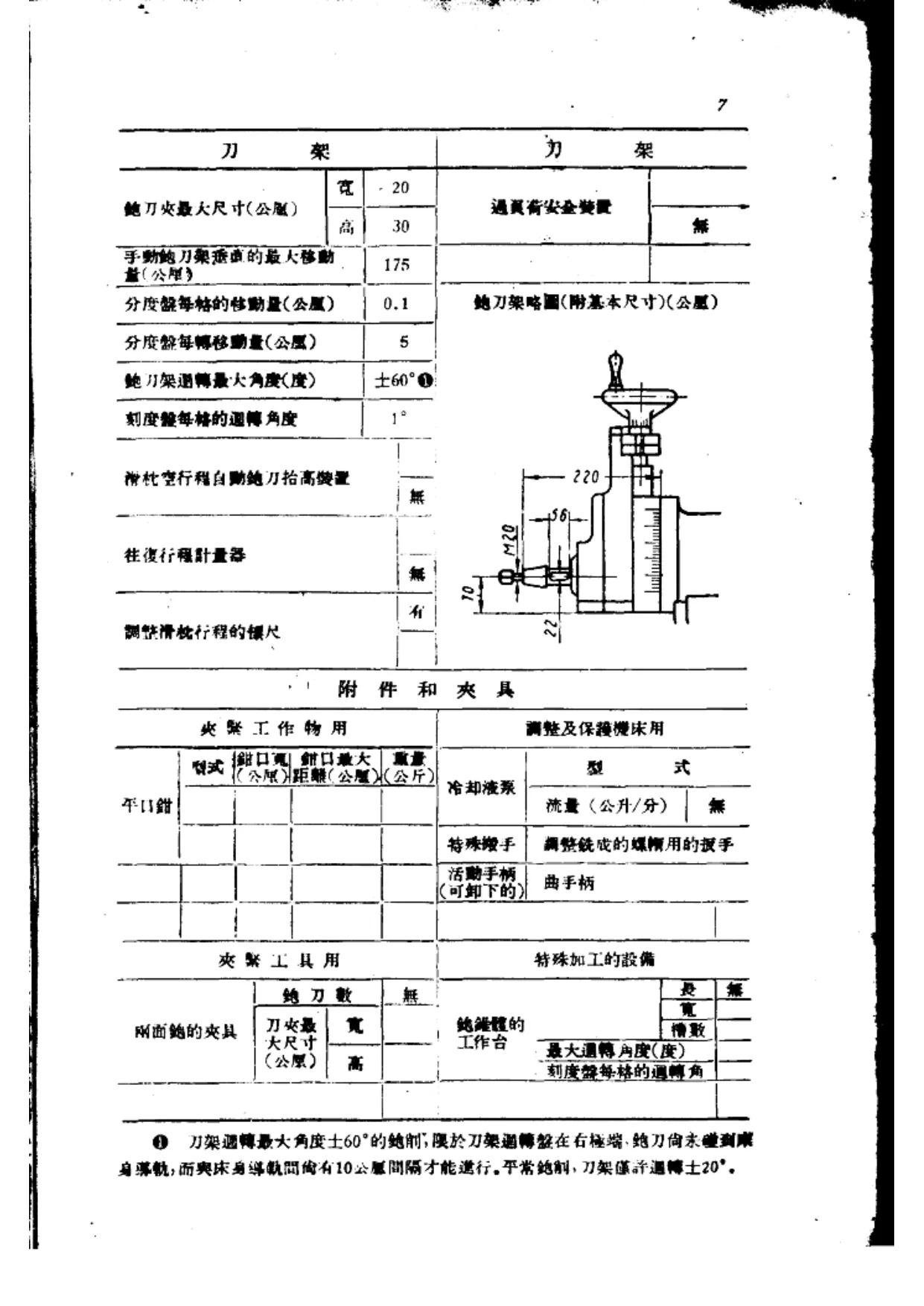

刀架固定在滑枕前部，由转盘、滑座、垫板或回转板和刀夹座组成。转盘两侧有0°至60°刻度，可回转以加工斜面；刀架溜板沿燕尾形导轨移动，手轮刻度每格进给量0.1公厘，手轮转一周进给量5公厘。工作台为箱形铸件，台面及水平滑座用于夹固工件，台面及右侧平面有T形槽，右侧平面还有固定圆形工件用的菱形槽，左侧面有一系列圆孔。工作台可在横梁上手动或自动水平移动，并与横梁一起沿床身垂直导轨上下移动。自动水平进给由棘轮机构操纵，棘轮推动一齿推进距离为0.33公厘；停止自动进给可用按钮将棘轮销升起并回转90°。工作台和横梁沿床身导轨上下移动由手柄操纵，升降时应松开固定支柱的螺帽及横梁与床身固定的螺栓，调整后再拧紧。

润滑方面，机床滑动面和运动机构设有油盒和油孔，变速箱齿轮利用床身后壁中心油盒上的油管润滑，油盒内应有过滤毛毡；变速箱辐射及推力球轴承定期注油，第一次在机床装配时执行，以后每四个月注油一次。除变速箱球轴承外，机床所有润滑都用2号矿物机器油；变速箱球轴承用黄油润滑，注油前须先用火油洗刷，再用挥发油洗净。安装运输方面，书中还说明机床运输、开箱、清洗加工表面防腐漆或润滑油、地基施工、地脚螺栓固定、水平找正、灌水泥浆及开动前注油检查等事项。本书反映了20世纪50年代中国翻译苏联机床说明书、引进苏联机床技术并推广现场维护知识的工业背景，对研究机械工业技术引进、设备操作和维修具有资料价值。本次仅见前20页，后续内容待补。
