3160A型外圆磨床

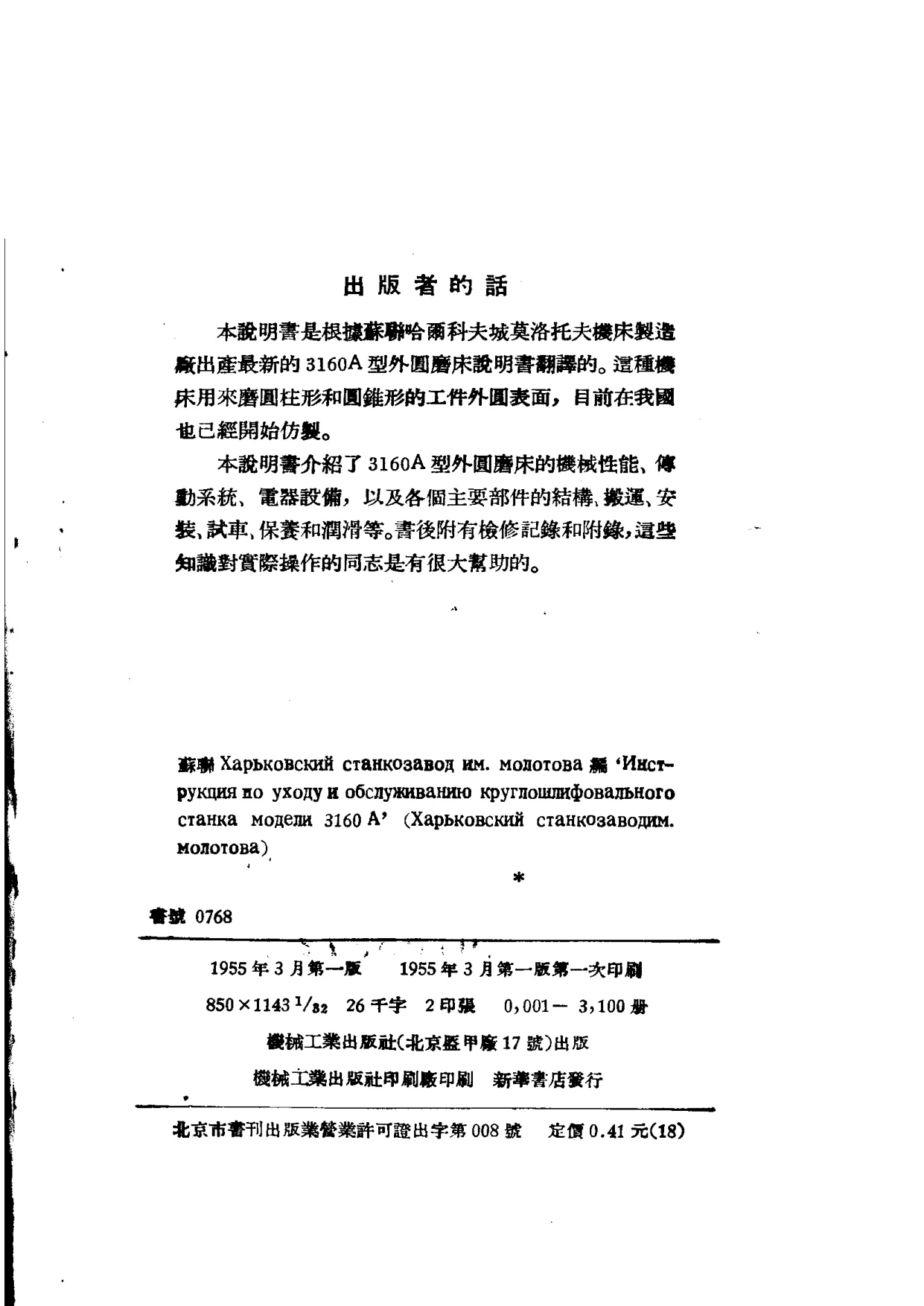

《3160A型外圆磨床》是“苏联机器介绍丛书”之一，由苏联哈尔科夫城莫洛托夫机床制造厂编，第一机械工业部第二机器工业管理局译，机械工业出版社1955年3月出版。出版者的话说明，本书根据苏联哈尔科夫城莫洛托夫机床制造厂出产的最新3160A型外圆磨床说明书翻译，该机床用于磨削圆柱形和圆锥形工件的外圆表面，当时我国已经开始仿制。书中介绍机床机械性能、传动系统、电器设备，以及主要部件的结构、搬运、安装、试车、保养和润滑等，书后附检修记录和附录，对实际操作人员有较大帮助。

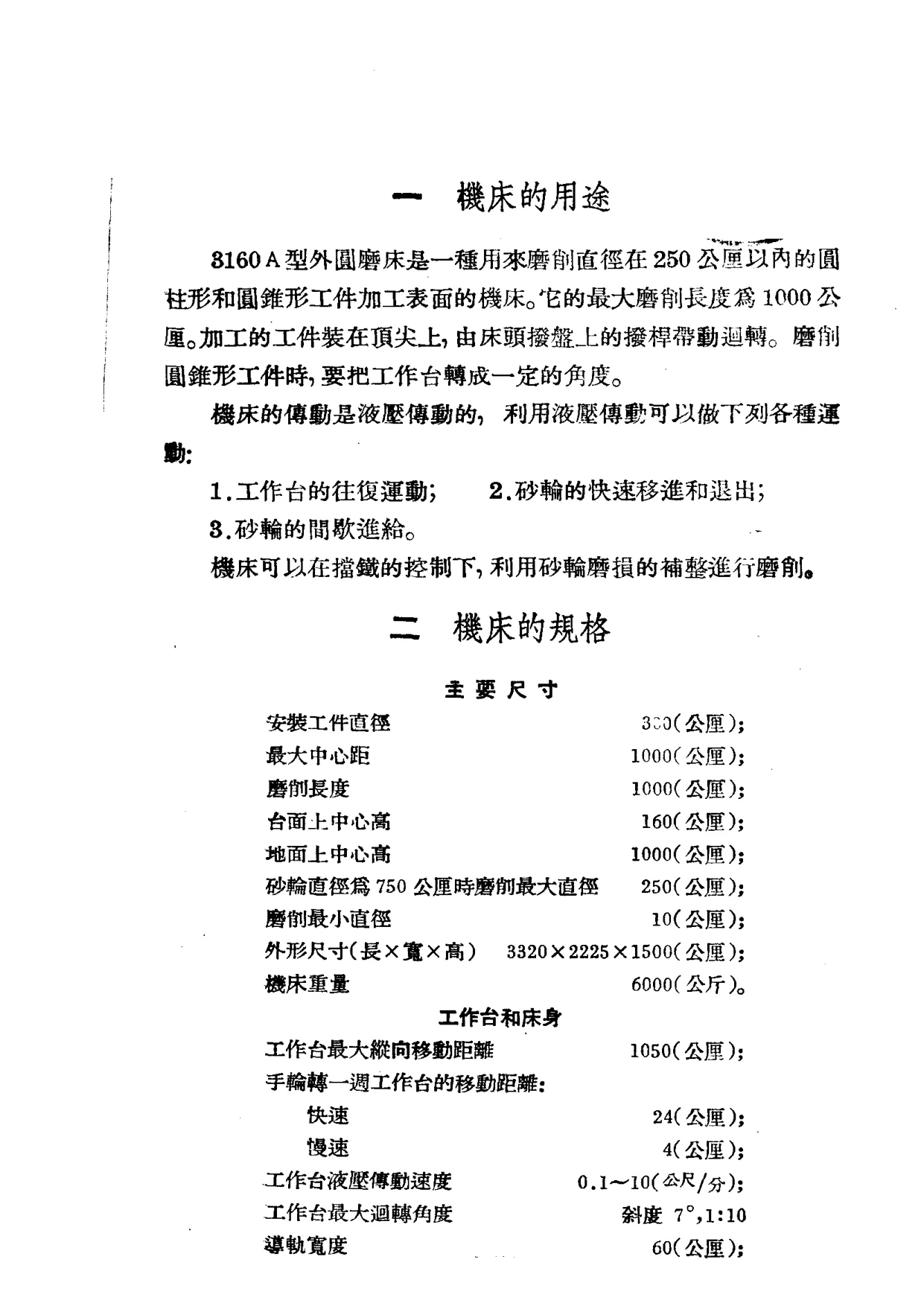

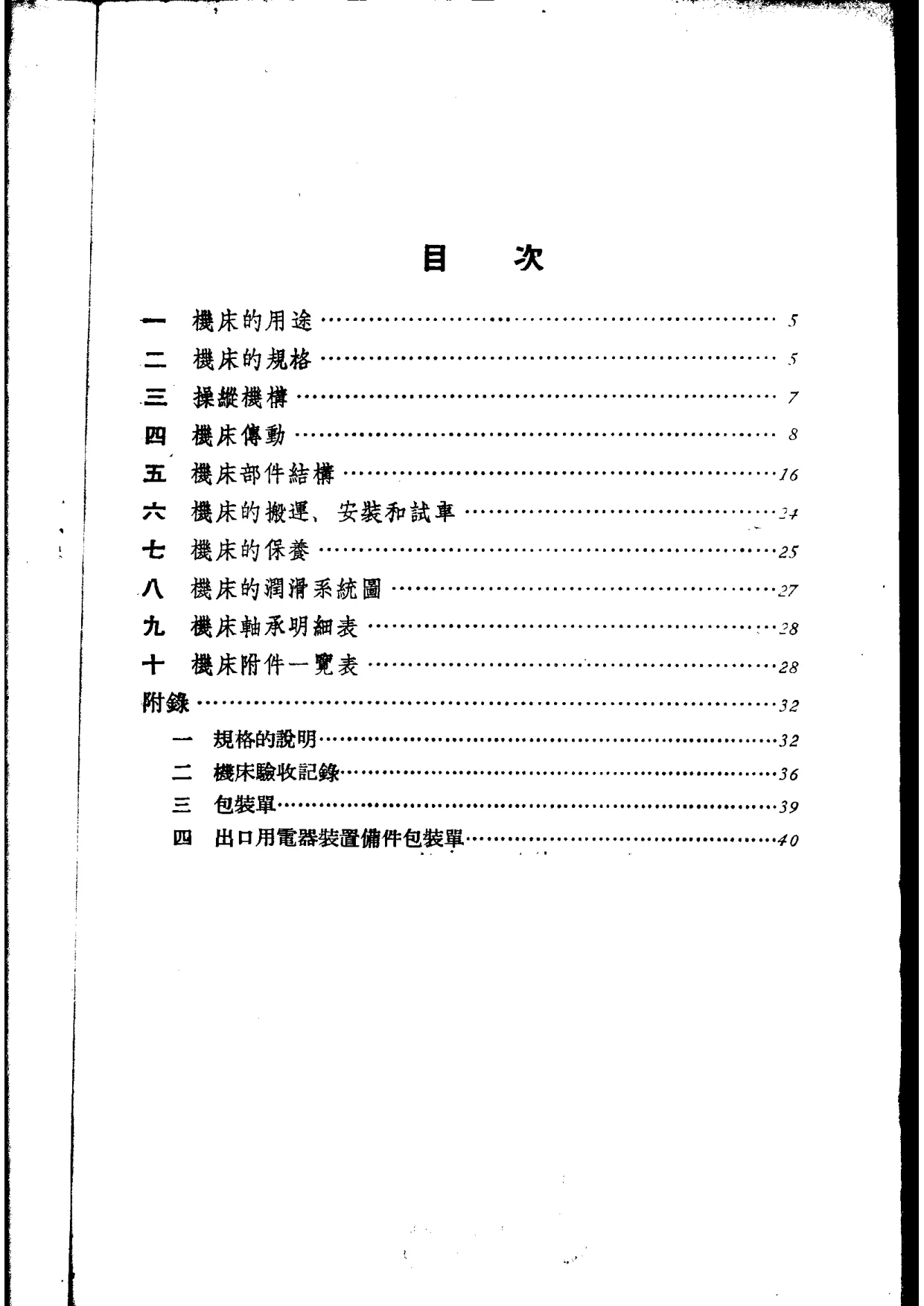

本次所见前20页包括出版者的话、目次、机床用途、机床规格、操纵机构、机床传动、机床部件结构等。机床用途部分指出，3160A型外圆磨床用于磨削直径在250公厘以内的圆柱形和圆锥形工件加工表面，最大磨削长度为1000公厘；工件装在顶尖上，由床头拨盘上的拨杆带动回转；磨削圆锥形工件时，要把工作台转成一定角度。机床采用液压传动，可实现工作台往复运动、砂轮快速移进和退出、砂轮间歇进给，并可在挡铁控制下利用砂轮磨损补偿进行磨削。

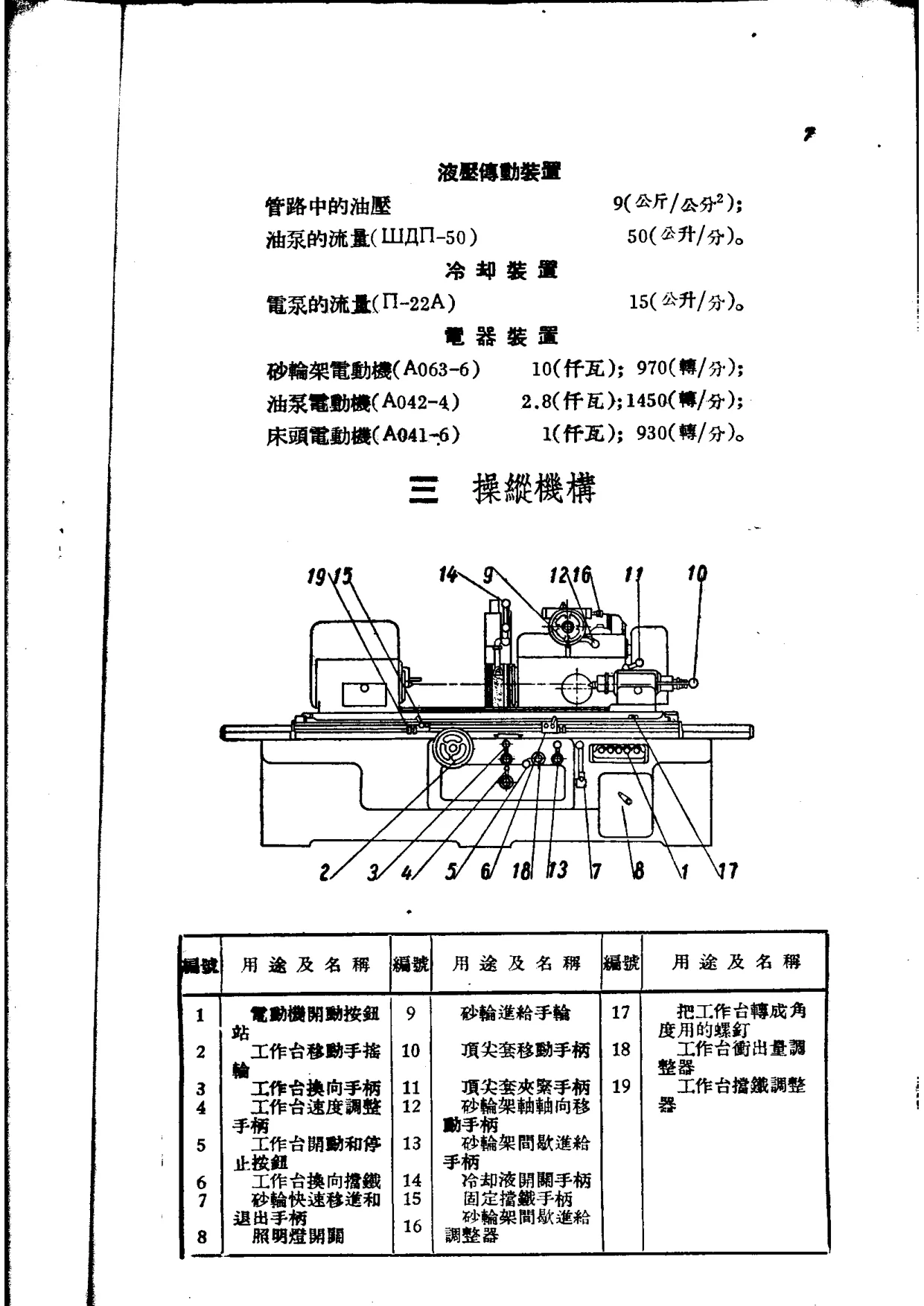

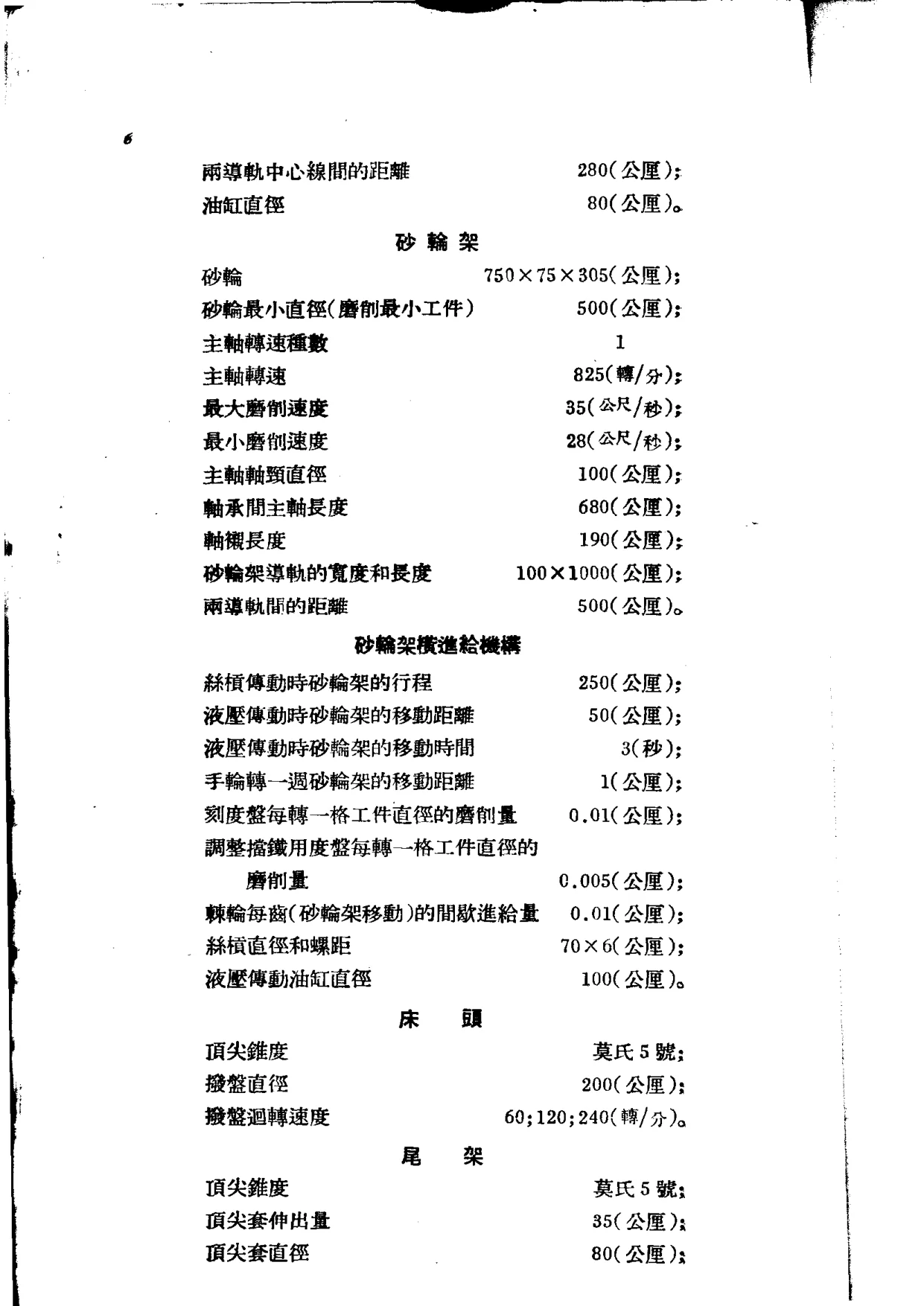

机床规格部分列出主要尺寸和技术参数：安装工件直径250公厘，最大中心距1000公厘，磨削长度1000公厘，台面上中心高160公厘，地面上中心高1050公厘，砂轮直径为750公厘时磨削最大直径250公厘，磨削最小直径10公厘，外形尺寸3320×2225×1500公厘，机床重量约6000公斤。工作台最大纵向移动距离1050公厘，最大回转角度斜度7°；砂轮规格为750×75×305公厘，主轴转速825转/分，最大磨削速度35公尺/秒，最小磨削速度28公尺/秒；床头顶尖和尾架顶尖锥度均为莫氏5号，拨盘直径200公厘，拨盘回转速度60、120、240转/分；液压管路油压9公斤/公分²，油泵流量50公升/分，冷却电泵流量15公升/分；砂轮架电动机为AO63-6型10仟瓦970转/分，油泵电动机为AO42-4型2.8仟瓦1450转/分，床头电动机为AO41-6型1仟瓦930转/分。操纵机构部分以图表列出电动机开动按钮站、工作台移动手摇轮、工作台换向手柄、工作台速度调整手柄、砂轮进给手轮、顶尖套移动手柄、冷却液开关手柄、砂轮架间歇进给手柄等。

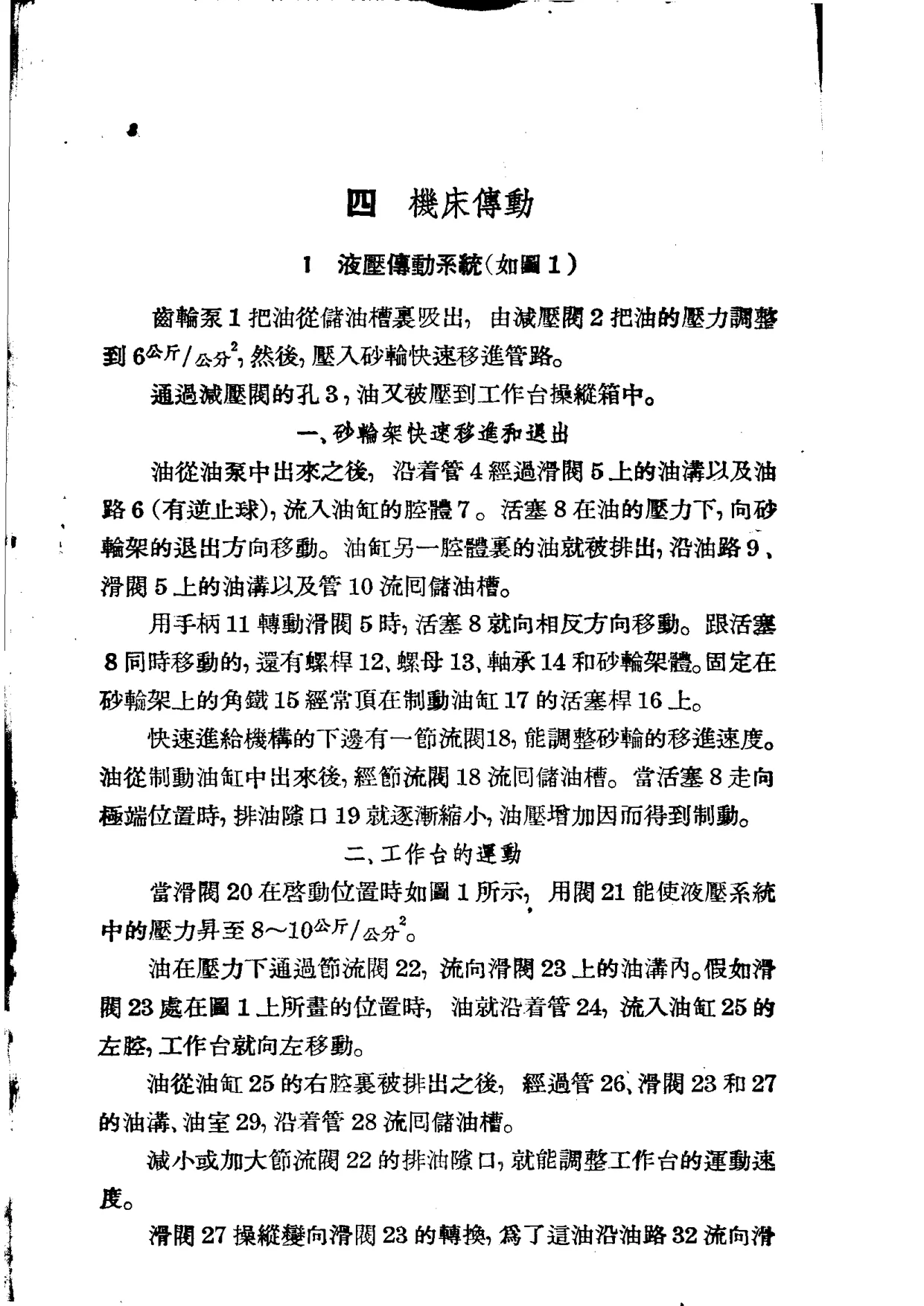

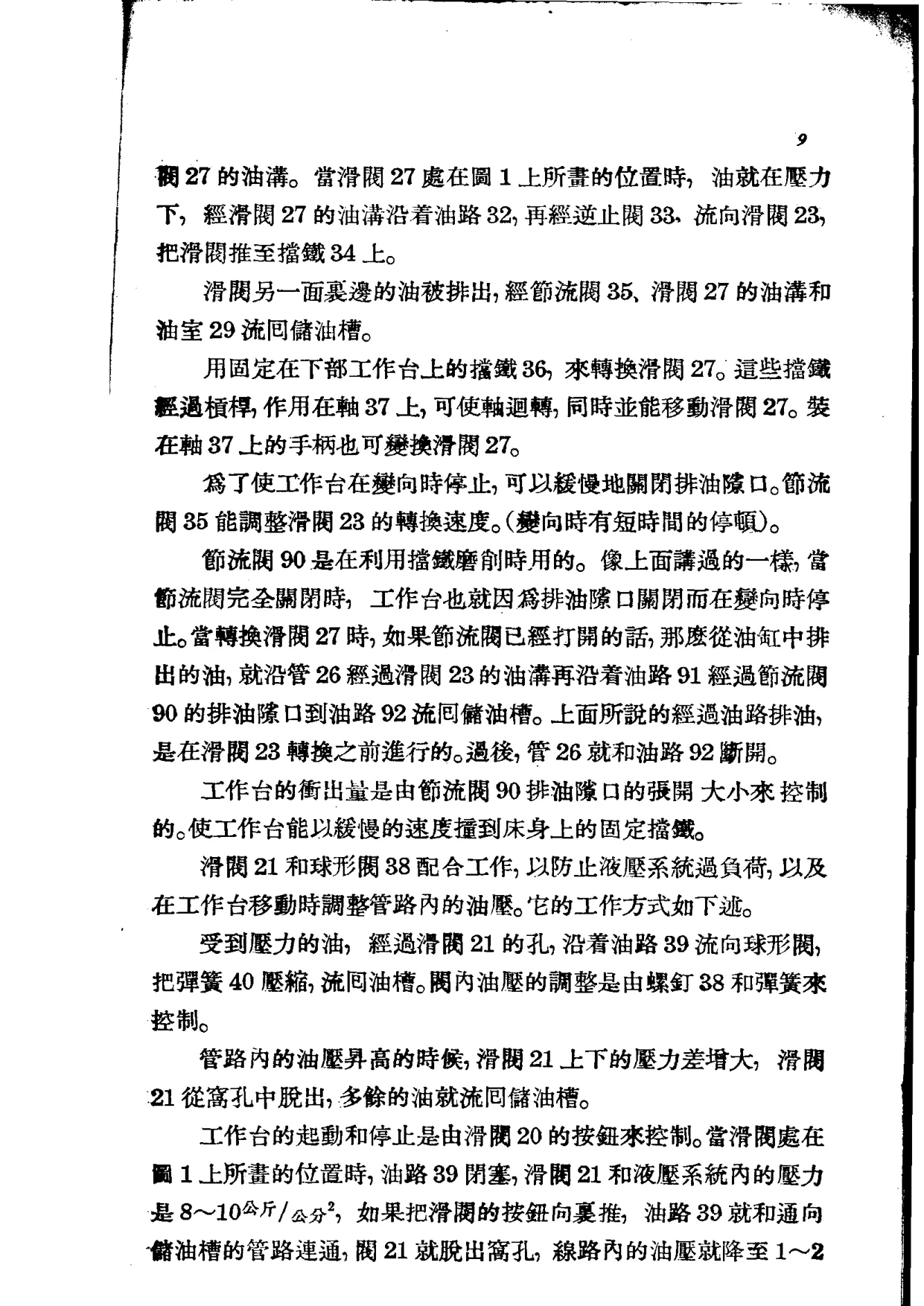

机床传动部分详细说明液压传动系统和机械传动部分，包括砂轮架快速移进和退出、工作台运动、砂轮间歇进给、排油阀、工作台手动机构的液压断开，并列出液压系统工作与构造中可能发生的缺点及排除方法，如工作台爬行、液压泵噪音、手摇机构不灵活、工作台不能液压启动等。电器设备部分附有电器线路原理图和电器设备接线图，列出砂轮电动机、油泵电动机、冷却电泵、工件电动机、总开关、熔断器、磁力起动器、热控继电器、照明变压器等型号。部件结构部分开始介绍床身及工作台、砂轮架，说明床身由前床身和床座组成，前床身作储油槽，床座作冷却液槽；砂轮主轴装在专用滑动轴承内，轴承中有五个独立弧形轴衬，以保证液体摩擦和油楔形成。该书反映了20世纪50年代中国引进苏联机床技术、翻译设备说明书并开始仿制的工业背景，对研究机床技术史、设备引进和操作维修具有资料价值。本次仅见前20页，后续内容待补。
