各省机械工业土设备资料汇编之三 齿轮加工专辑

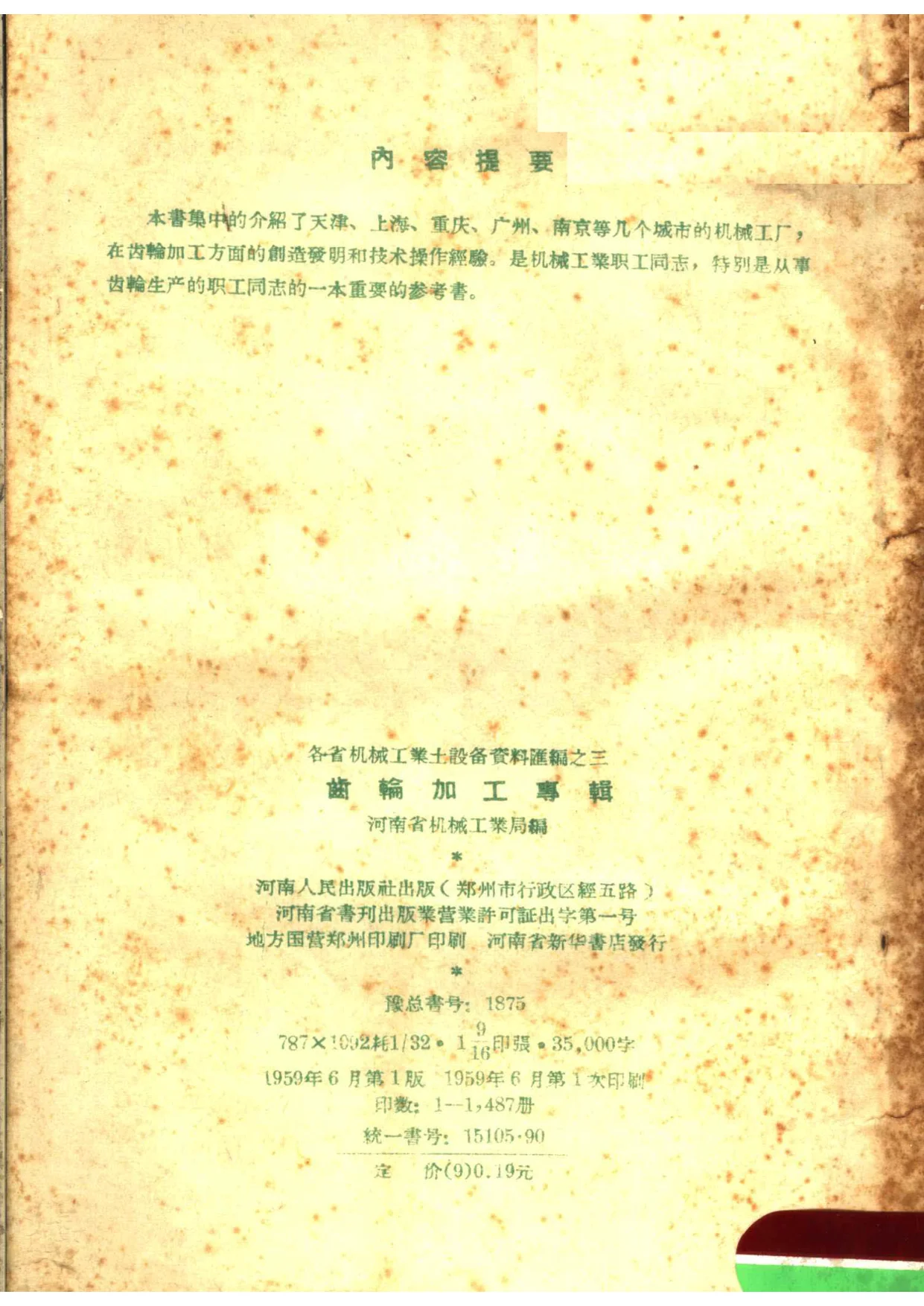

本书为《各省机械工业土设备资料汇编》之三，题名《齿轮加工专辑》，由河南省机械工业局编，河南人民出版社1959年6月第1版。版权页载有“豫总书号：1875”“1959年6月第1版 1959年6月第1次印刷”“787×1092 1/32·1 9/16印张·35,000字”“印数：1—1,487册”“统一书号：15105·90”“定价(9)0.19元”等信息。内容提要指出，本书集中介绍天津、上海、重庆、广州、南京等几个城市的机械工厂，在齿轮加工方面的创造发明和技术操作经验，是机械工业职工同志，特别是从事齿轮生产的职工同志的一本重要参考书。

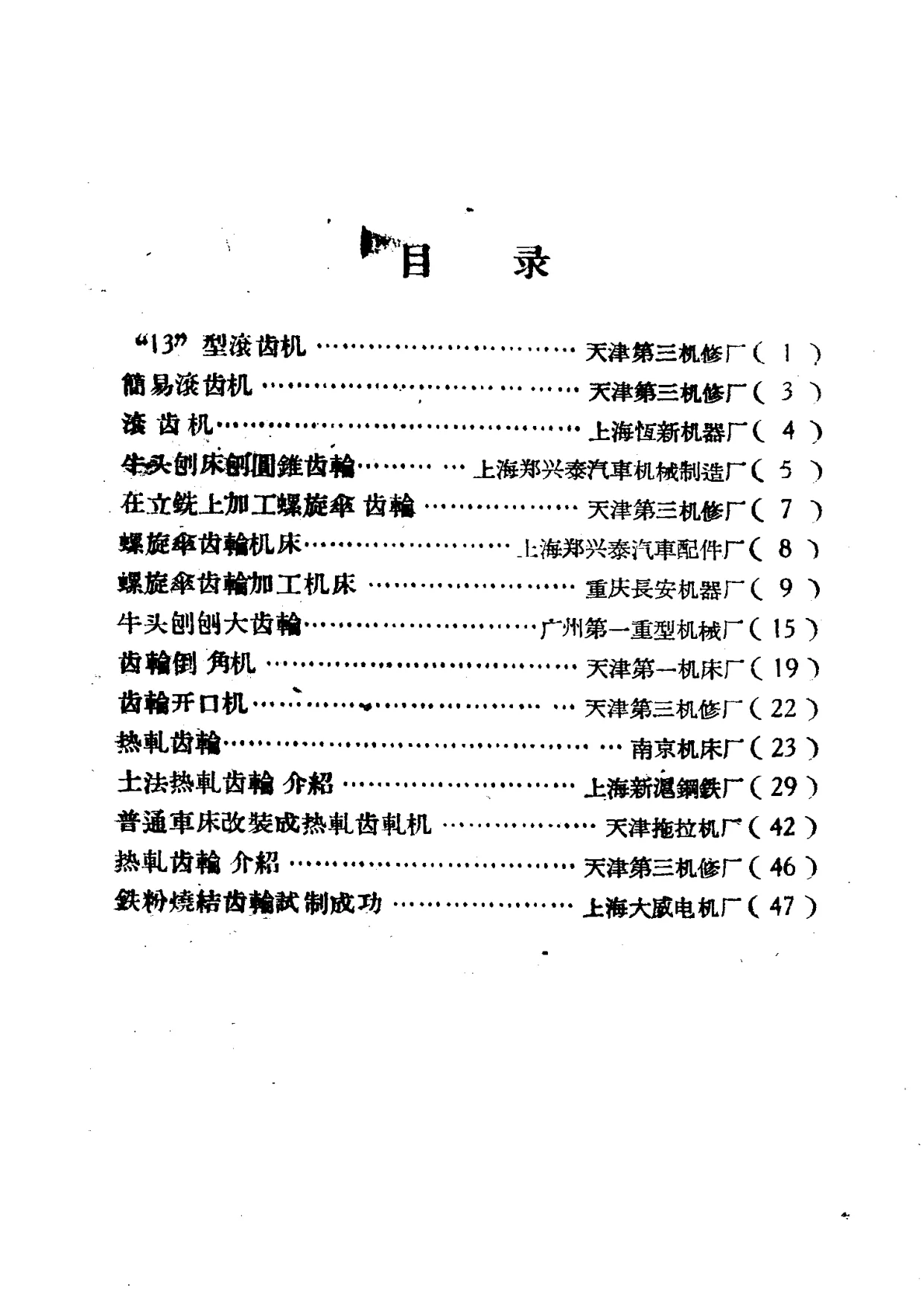

从目录看，全书收录多篇专题技术资料，包括天津第三机修厂的“13”型滚齿机、简易滚齿机，上海恒新机器厂的滚齿机，上海郑兴泰汽车机械制造厂的牛头刨床刨圆锥齿轮，天津第三机修厂的“在立铣上加工螺旋伞齿轮”，上海郑兴泰汽车配件厂的螺旋伞齿轮机床，重庆长安机器厂的螺旋伞齿轮加工机床，广州第一重型机械厂的牛头刨创大齿轮，天津第一机床厂的齿轮倒角机，天津第三机修厂的齿轮开口机，南京机床厂的热轧齿轮，上海新渥钢铁厂的土法热轧齿轮介绍，天津拖拉机厂的普通车床改装成热轧齿轮机，天津第三机修厂的热轧齿轮介绍，以及上海大威电机厂的铁粉烧结齿轮试制成功等。这些篇目围绕齿轮加工中的机床改装、附具设计、刀具使用、热轧、烧结等工艺展开，反映了1950年代末中国地方机械工厂在设备不足条件下开展技术革新、以“土设备”解决生产关键问题的实践。

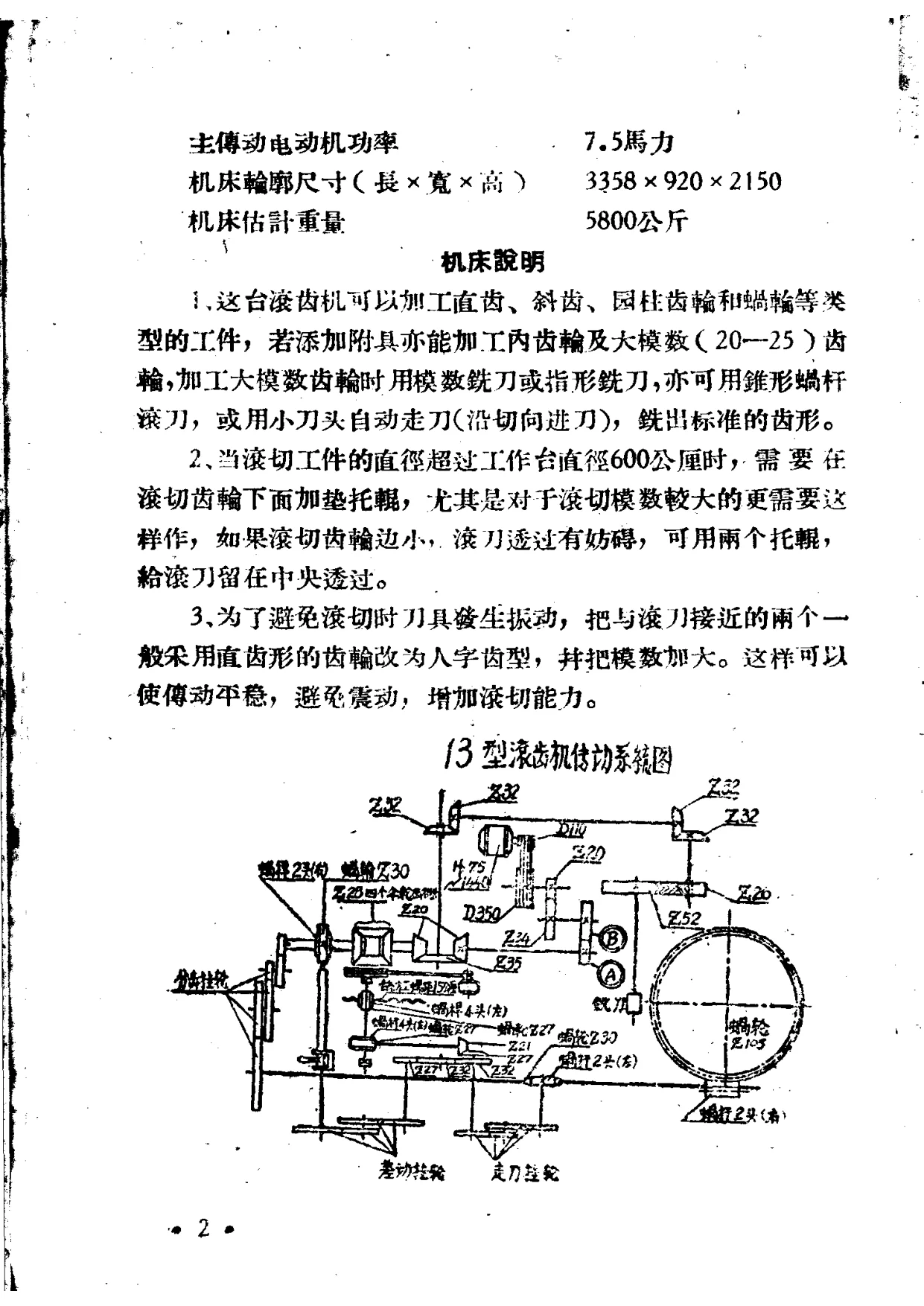

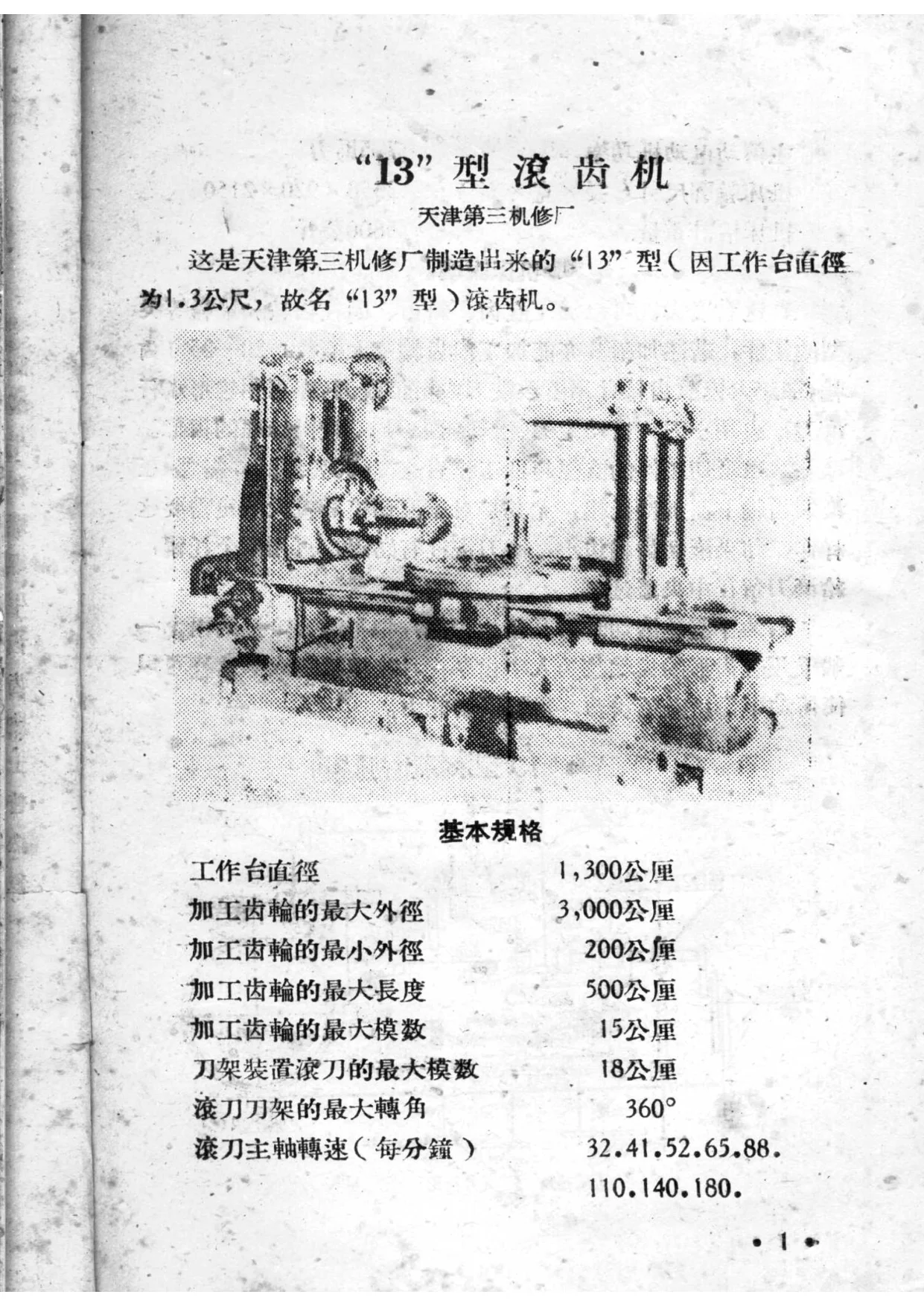

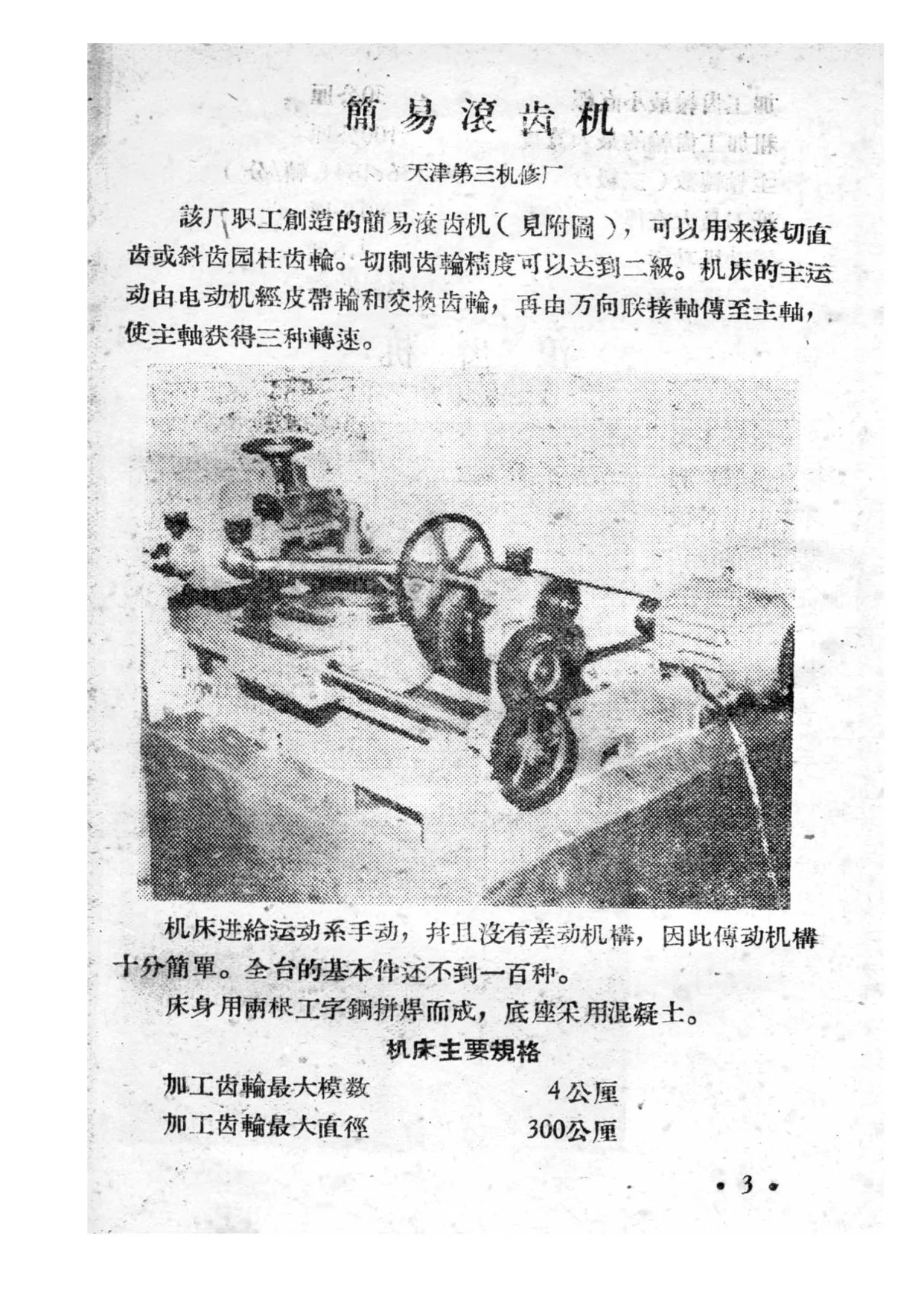

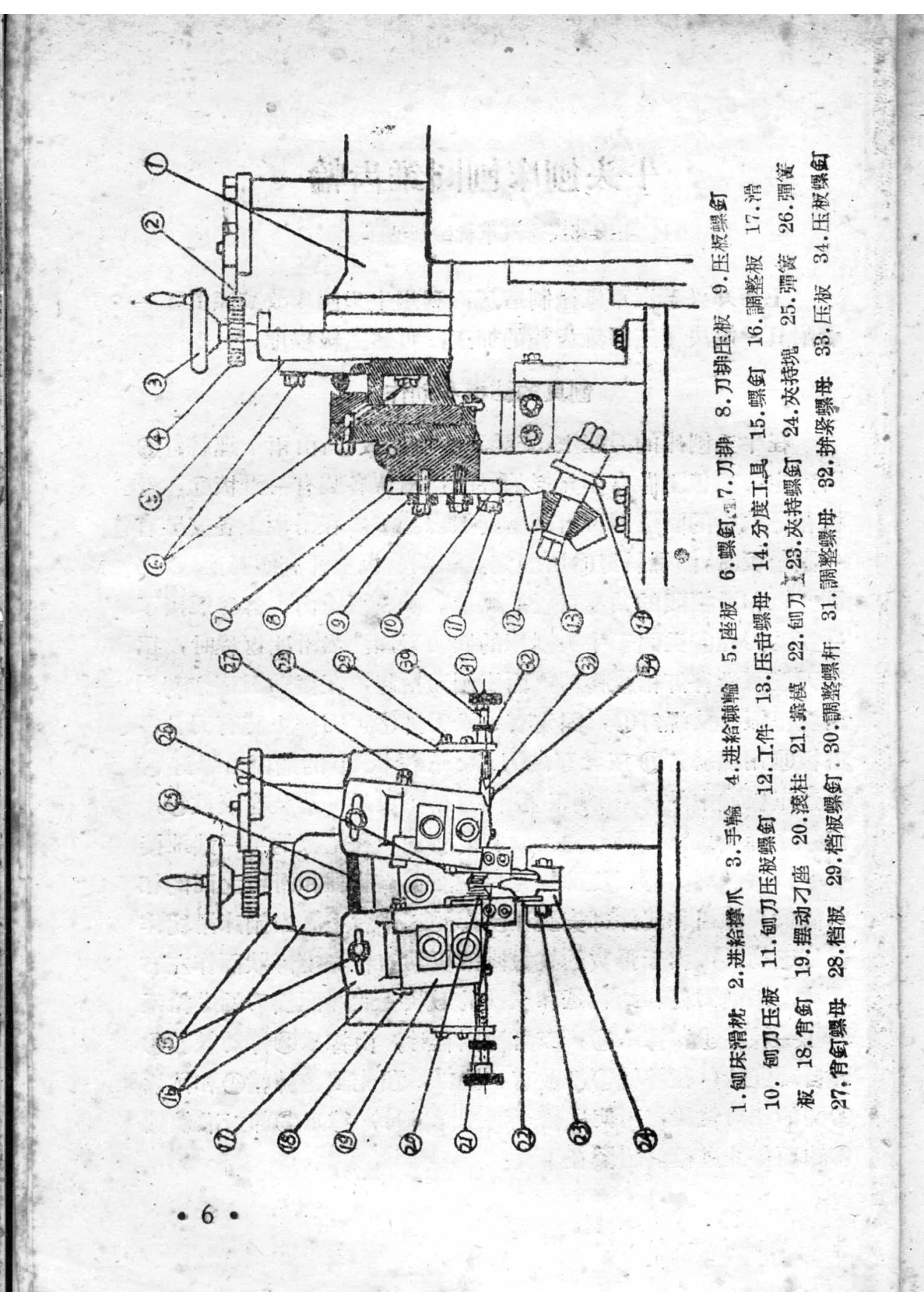

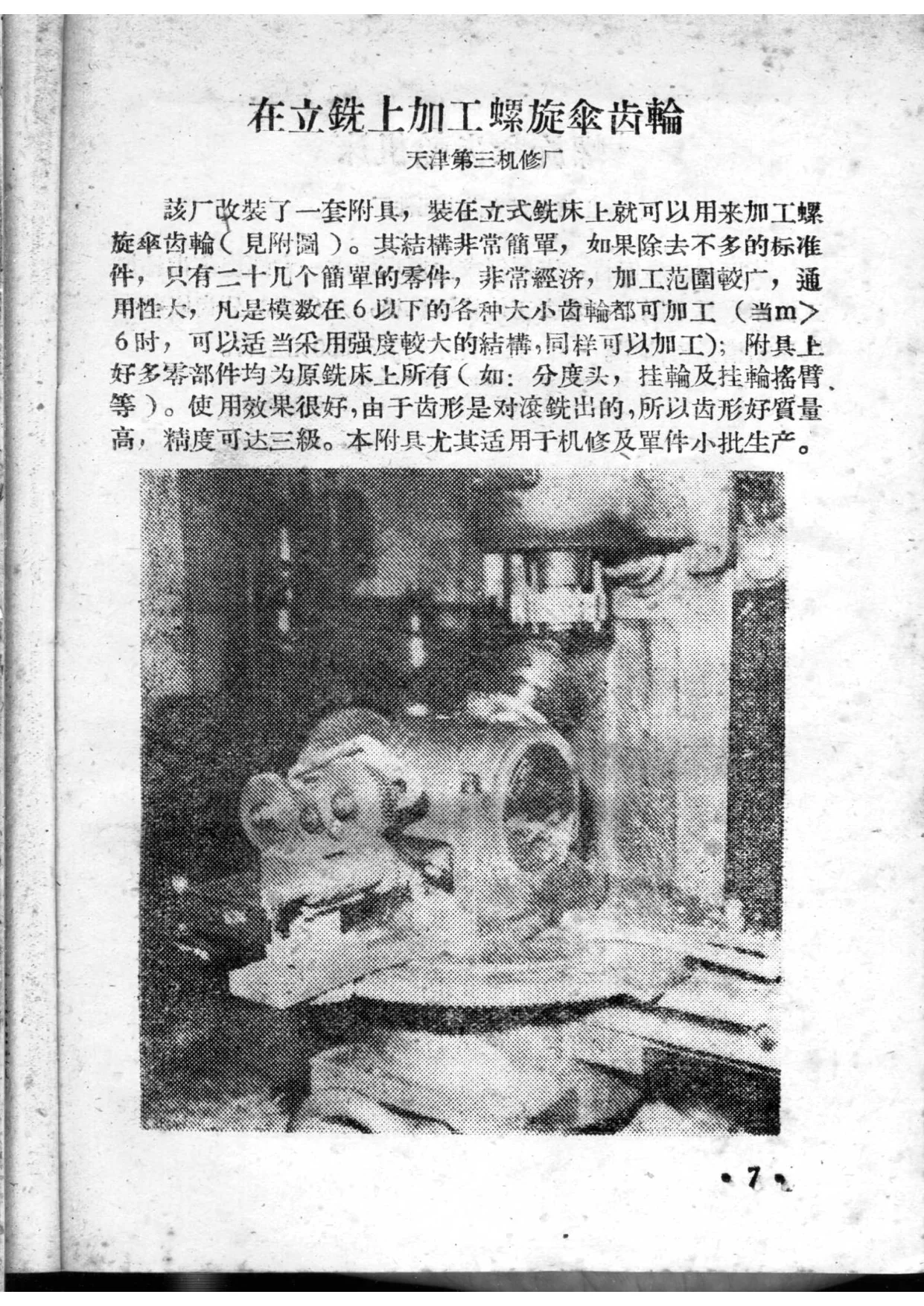

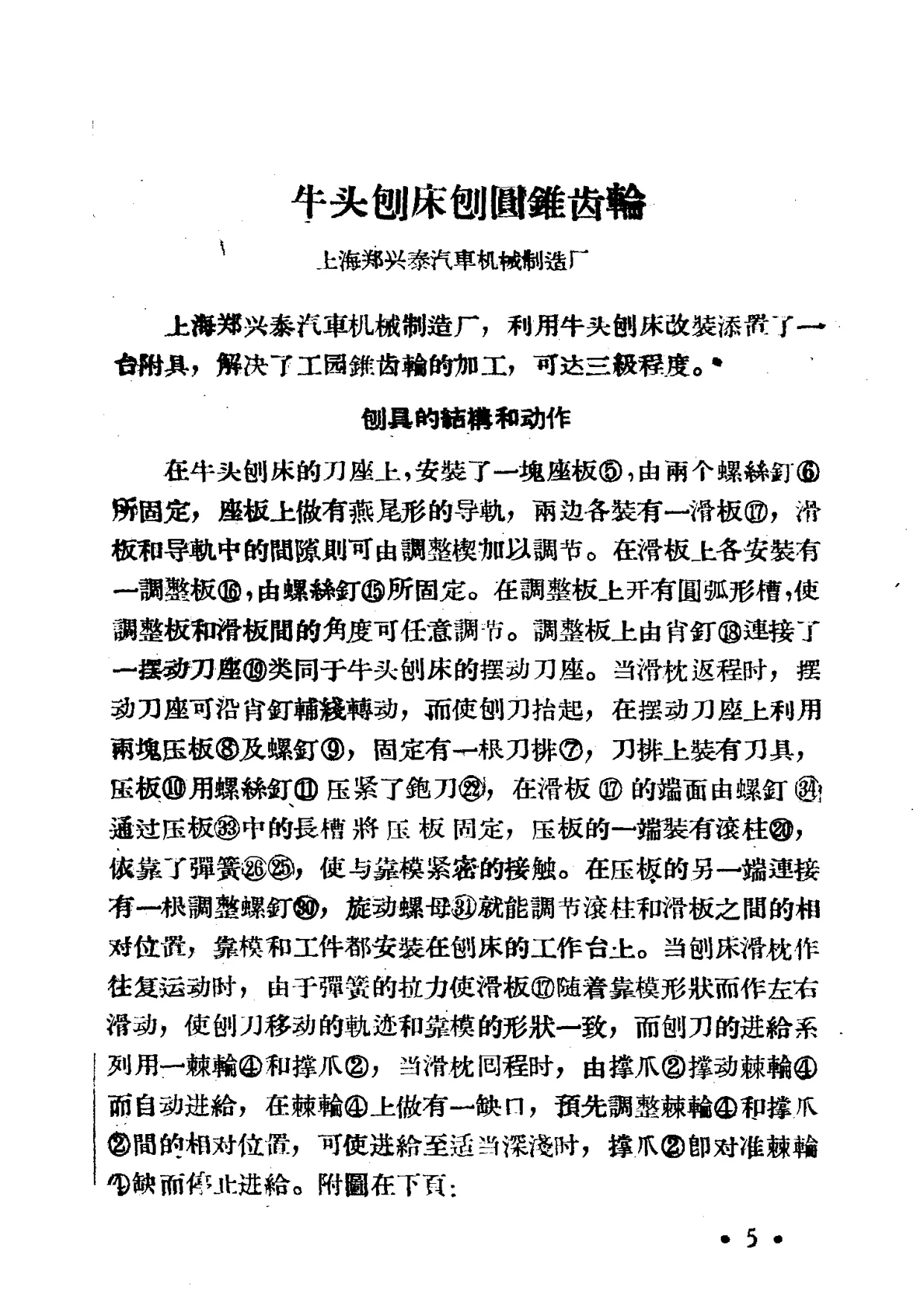

正文前20页已见“13”型滚齿机的基本规格，包括工作台直径1,300公厘，加工齿轮最大外径3,000公厘、最小外径200公厘，加工齿轮最大长度500公厘，加工齿轮最大模数15公厘，刀架装置滚刀最大模数18公厘，滚刀刀架最大转角360°，滚刀主轴转速32、41、52、65、110、140、180转/分，主传动电动机功率7.5马力，机床轮廓尺寸3358×920×2150，估计重量5800公斤。机床说明指出，该机可加工直齿、斜齿、圆柱齿轮和蜗轮，添加附具亦能加工内齿轮及大模数20—25齿轮；当滚切工件直径超过工作台直径600公厘时，需在滚切齿轮下面加垫托辊；为避免滚切时刀具振动，与滚刀接近的两个齿轮采用人字齿型并加大模数。简易滚齿机可滚切直齿或斜齿圆柱齿轮，精度可达二级，主运动由电动机经皮带轮和交换齿轮、万向联接轴传至主轴，主轴有三种转速，进给运动为手动，无差动机，基本件不到一百种，床身用两根工字钢拼焊而成，底座采用混凝土。上海恒新机器厂滚齿机利用废旧零件改装，省去后支柱，结构简单，一台改装费用约二千元。牛头刨床刨圆锥齿轮附具利用靠模、弹簧、滑板和摆动刀座实现刨刀轨迹与靠模一致，加工精度可达三极。在立铣上加工螺旋伞齿轮附具结构简单，除去标准件只有二十几个简单零件，模数6以下齿轮均可加工，精度可达三级。螺旋伞齿轮加工机床部分还介绍了重庆长安机器厂粗切采用切入法、精切采用滚动切削法，大齿轮双面切削、小齿轮单面切削，加工Z=35、M=4、b=50时双面切削法约1.9分/齿，单面切削法约1.3分/齿，精度可达三级。广州第一重型机械厂为解决糖业机械传动大齿轮加工，改装普通牛头刨，最大直径三公尺，通过挖地坑、导板、精刨工具和自动走刀装置，可加工模数M24至M60的大齿轮。本书保存了建国初期机械工业群众性技术革新的具体经验，对研究中国齿轮加工工艺史、机床改装史和工业技术文献具有参考价值。本次仅见前20页，后续内容待补。
