2П55型可移式摇臂钻床

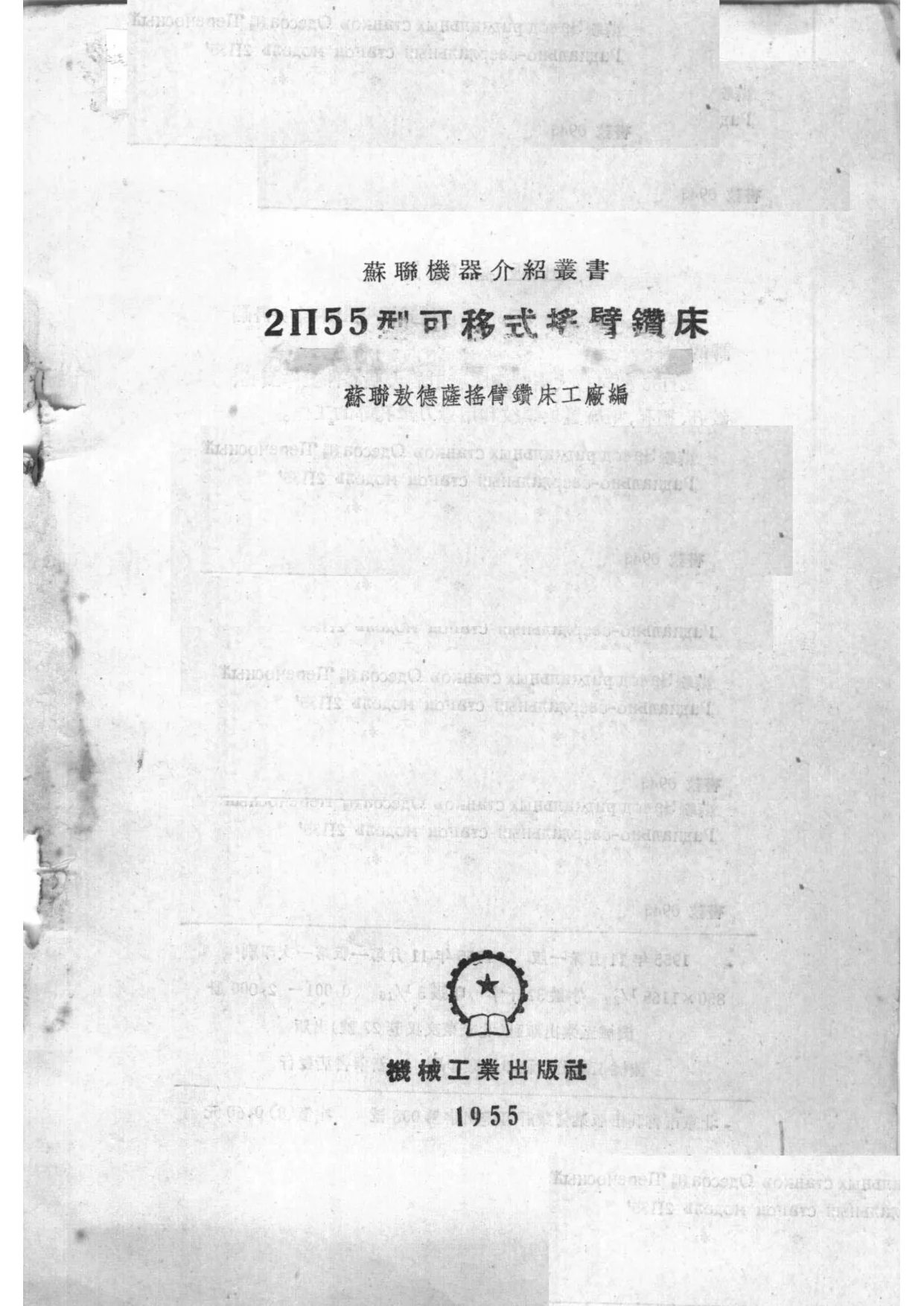

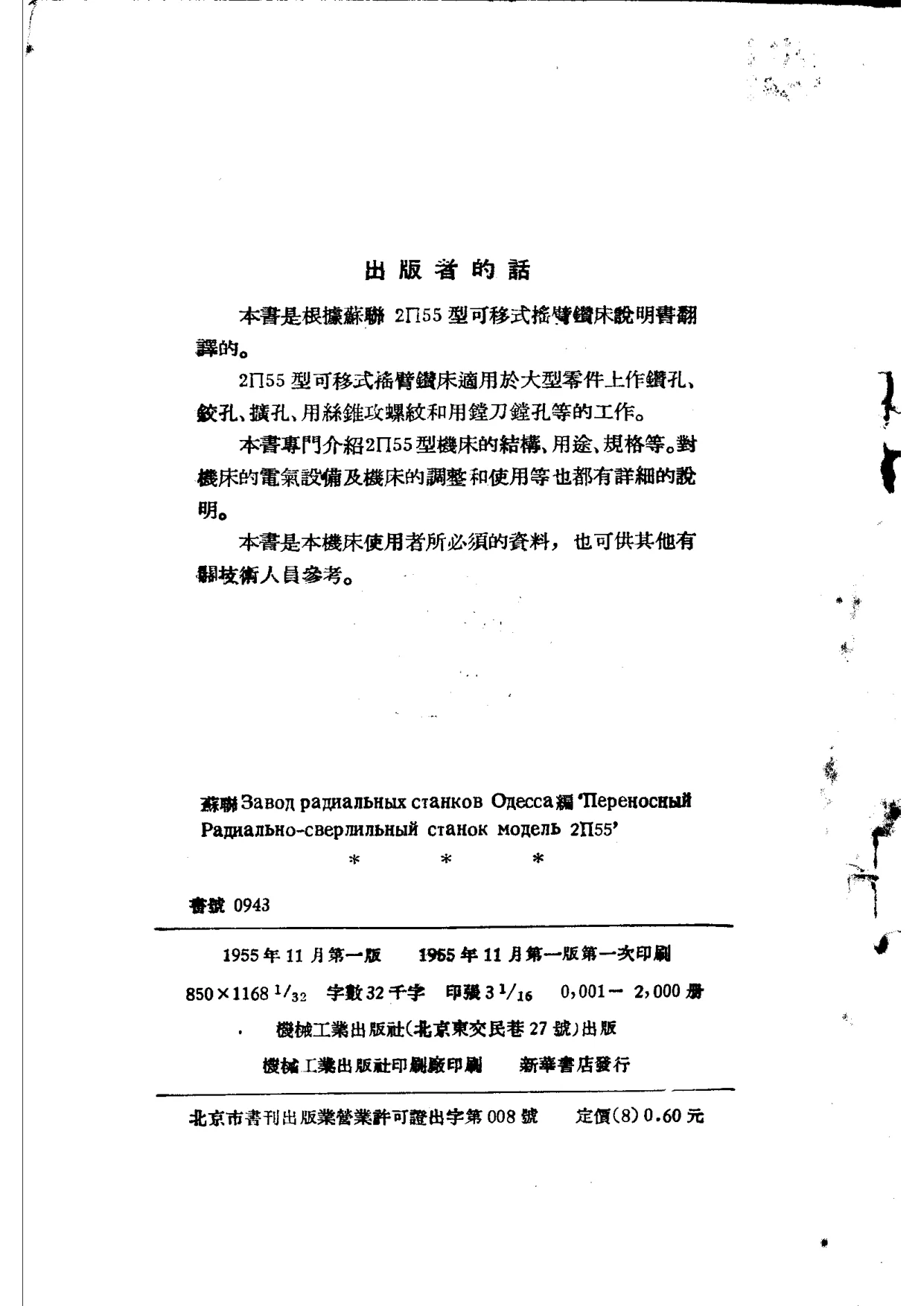

本书为“苏联机器介绍丛书”之一，题名《2П55型可移式摇臂钻床》，由苏联敖德萨摇臂钻床工厂编，機械工業出版社于1955年出版。据卷首“出版者的話”，本书係根據蘇聯2155型可移式搖臂鑽床說明書翻譯，專門介紹2П55型機床的結構、用途、規格等，對機床的電氣設備及機床的調整和使用等也都有詳細說明。出版者指出，本書是本機床使用者所必須的資料，也可供其他有關技術人員參考。书中另列俄文原名“Переносный Радиально-сверлильный станок модель 2П55”，可见其直接对应苏联原厂技术说明书。

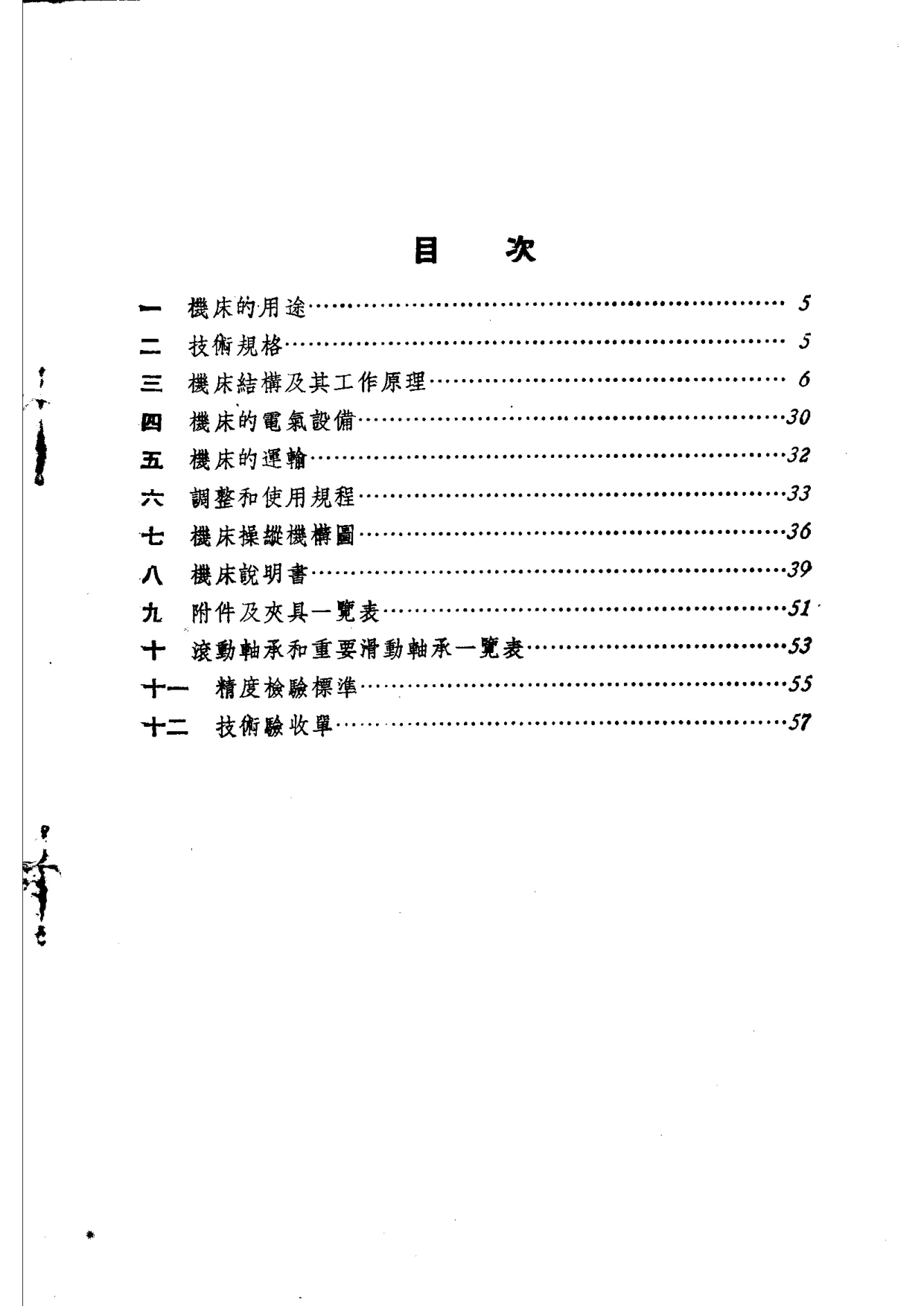

从本次所见前二十页看，全书内容围绕2П55型可移式摇臂钻床展开，正文目次共十二章，包括机床的用途、技术规格、机床结构及其工作原理、机床电气设备、机床运输、调整和使用规程、机床操纵机构图、机床说明书、附件及夹具一览表、液动轴承和重要滑动轴承一览表、精度检验标准、技术验收单。其编排兼顾设备说明、操作调整、精度检验与验收资料，具有典型机床技术说明书性质。

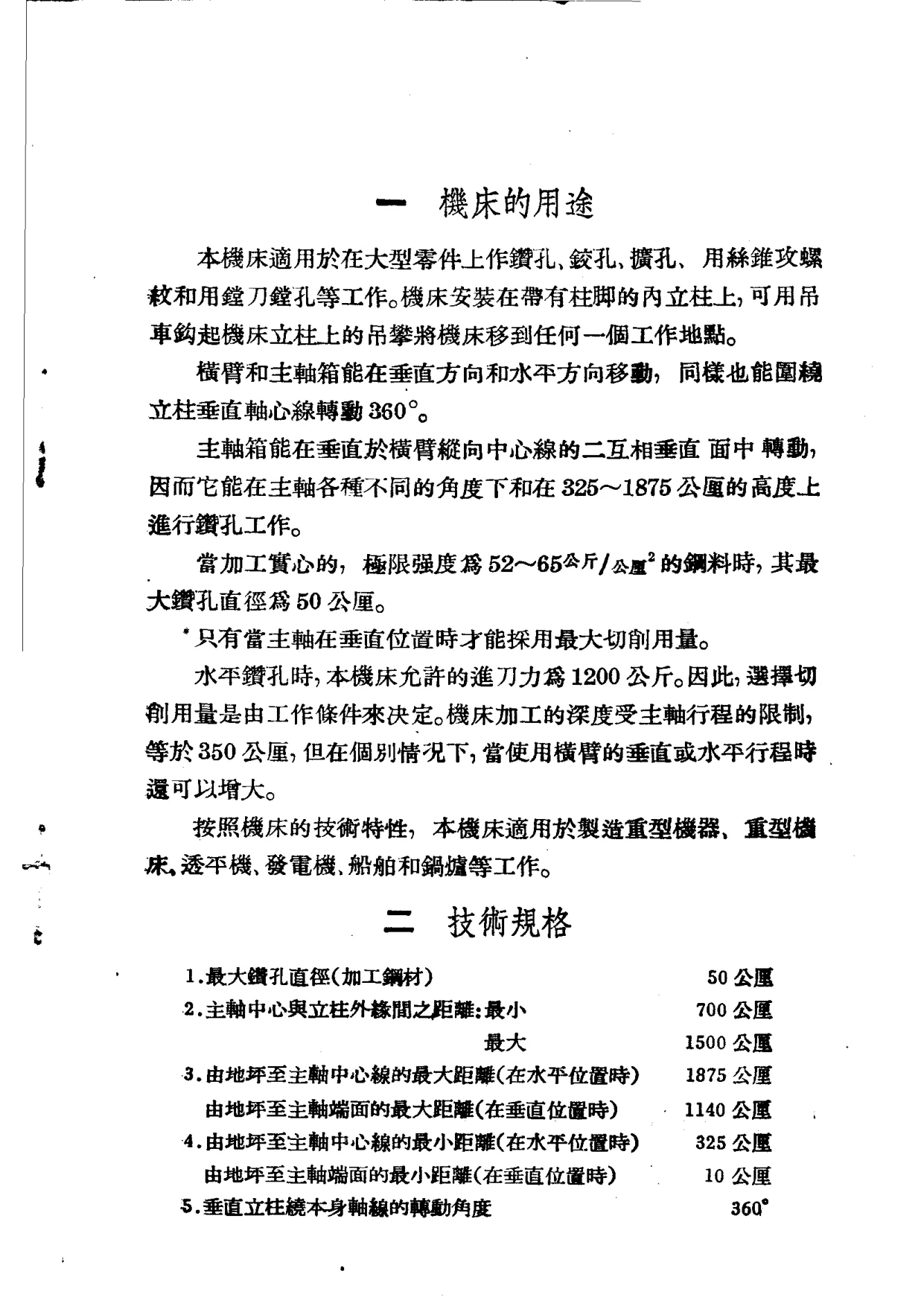

正文首先说明机床用途：适用于在大型零件上作钻孔、铰孔、扩孔、用丝锥攻螺纹和用镗刀镗孔等工作；机床安装在带有柱脚的内立柱上，可用吊车钩起机床立柱上的吊攀移到任何工作地点。横臂和主轴箱能在垂直方向和水平方向移动，同时能围绕立柱垂直轴心线转动360°；主轴箱能在垂直于横臂纵向中心线的二互相垂直面中转动，因而能在主轴不同角度下和在325～1875公厘高度上进行钻孔。加工实心、极限强度为52～65公斤/公厘²的钢料时，最大钻孔直径为50公厘；水平钻孔时允许进刀力为1200公斤；主轴行程350公厘。按技术特性，本机床适用于制造重型机器、重型机床、透平机、发电机、船舶和锅炉等。

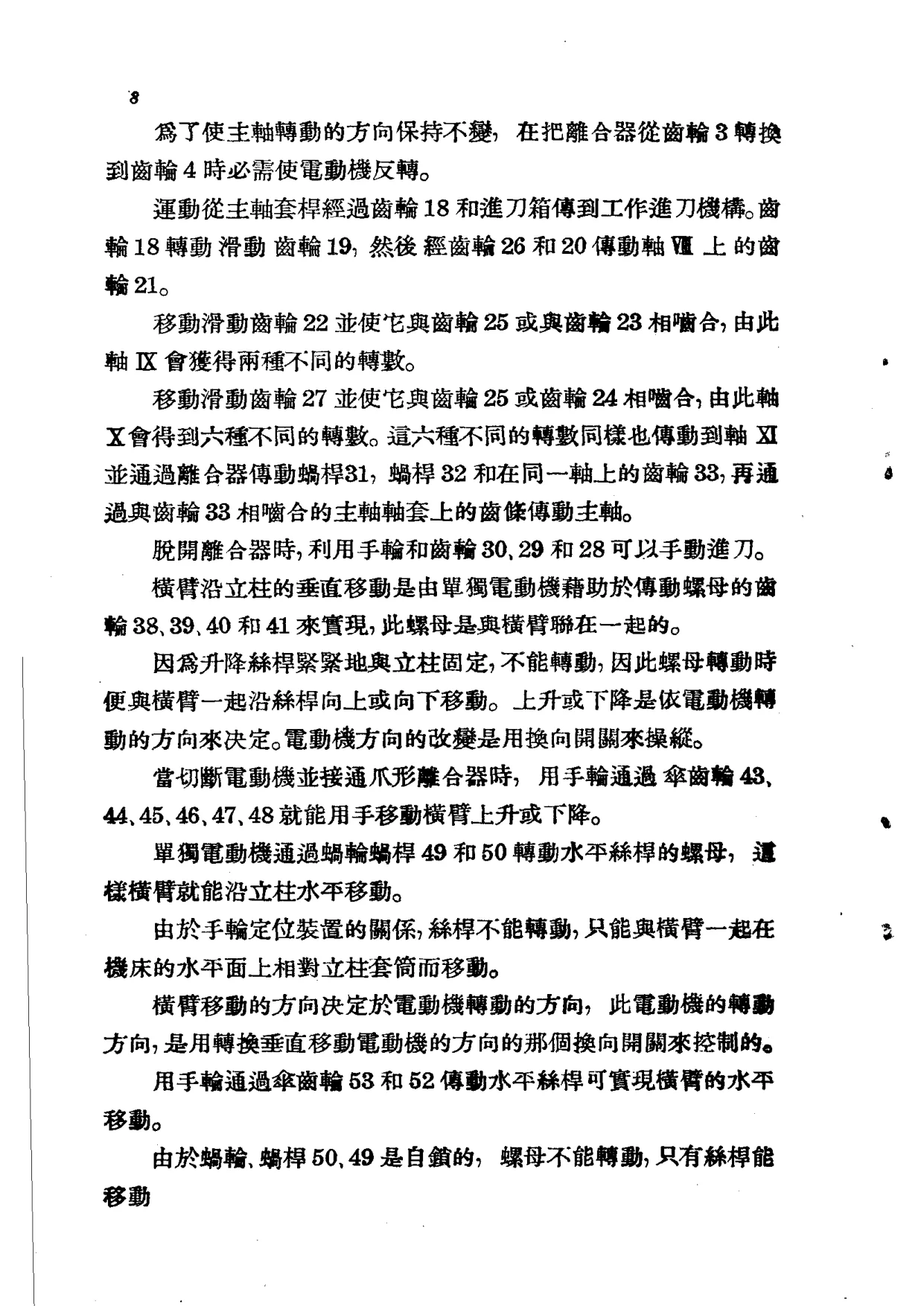

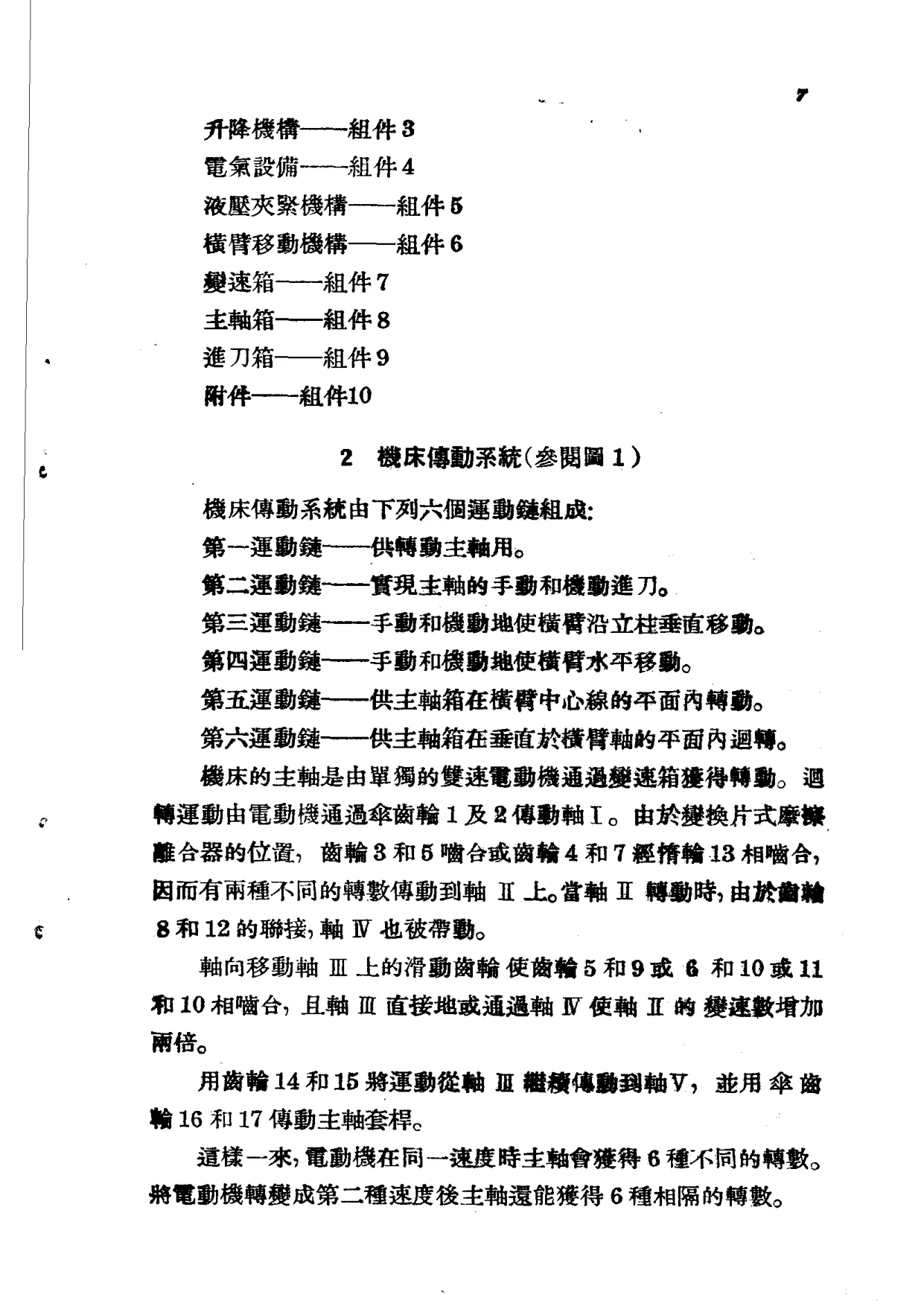

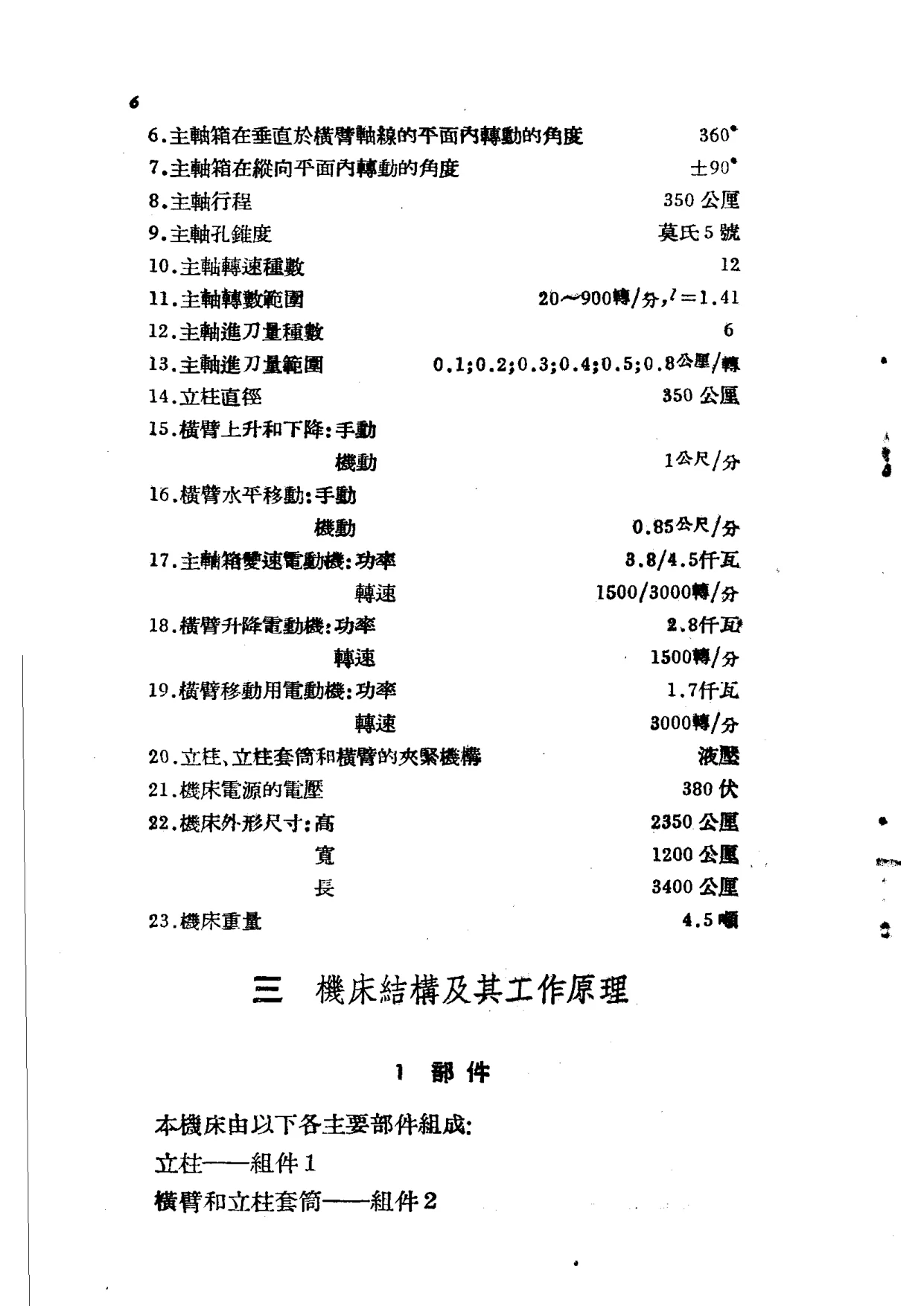

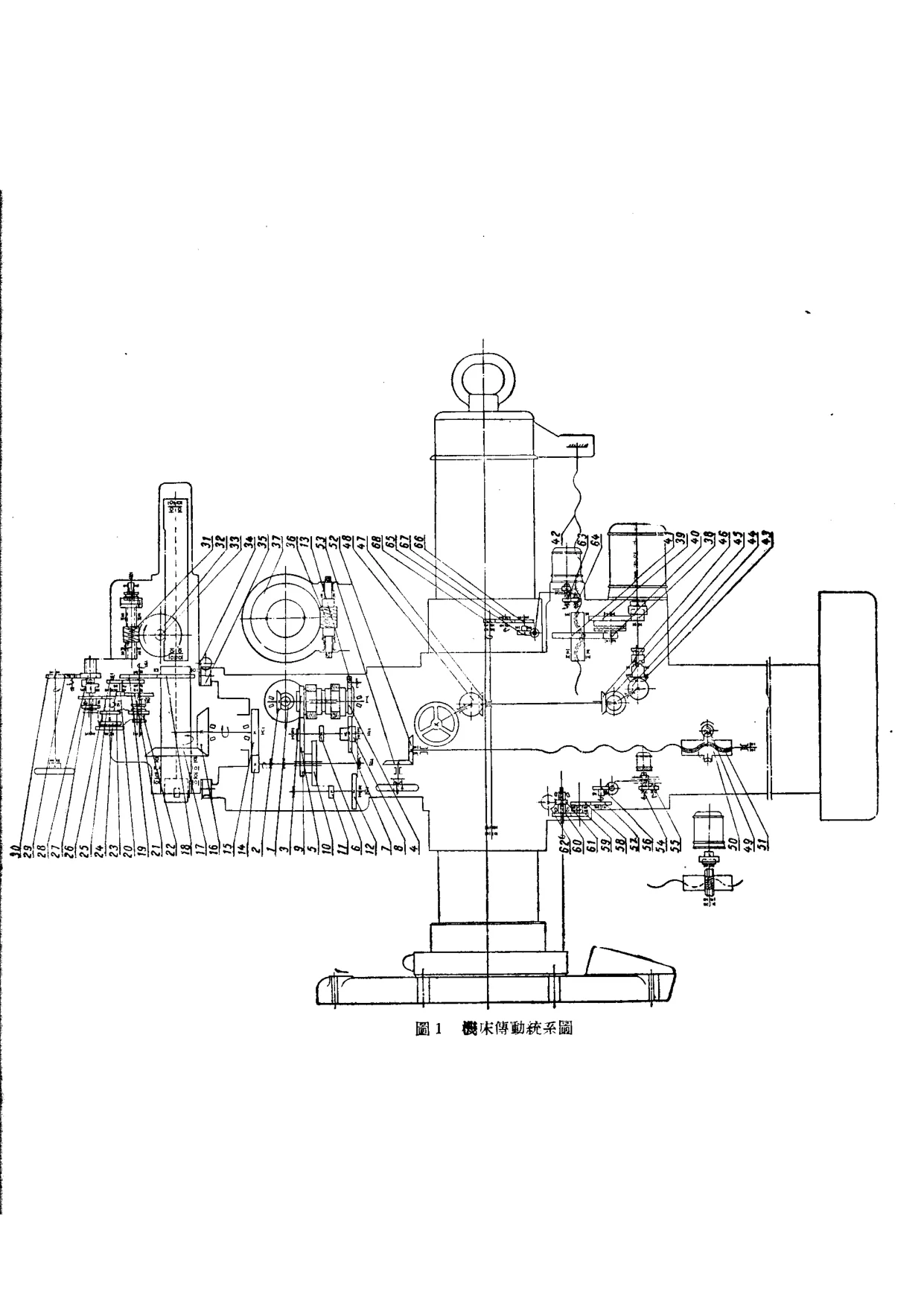

技术规格部分详列最大钻孔直径50公厘、主轴中心与立柱外缘间距离最小700公厘最大1500公厘、地坪至主轴中心线最大距离1875公厘、最小距离325公厘、立柱绕本身轴线转动360°、主轴箱转动角度、主轴行程350公厘、主轴孔锥度莫氏5号、主轴转速12种、转速范围20～900转/分、进刀量6种、进刀量范围0.1～0.8公厘/转、立柱直径350公厘、横臂升降与水平移动速度、各电动机功率与转速、电源电压380伏、机床外形尺寸及重量4.5吨等。结构部分则分立柱、横臂和立柱套筒、升降机构、电气设备、液压夹紧机构、横臂移动机构、变速箱、主轴箱、进刀箱、附件等主要部件，并详述机床传动系统由六个运动链组成，包括主轴转动、主轴手动和机动进刀、横臂沿立柱垂直移动、横臂水平移动、主轴箱在横臂中心线平面内转动、主轴箱在垂直于横臂轴平面内回转等。书中还说明机床为可移式，没有冷却装置，因冷却液不能循环；若用户工作地点有供给冷却液装置，可联接到机床电气系统上。整体而言，本书是研究二十世纪五十年代苏联机床技术引进、中苏机械工业技术交流以及机床操作维修资料的重要实物文献。本次仅见前20页，后续内容待补。
