345A型花键轴磨床

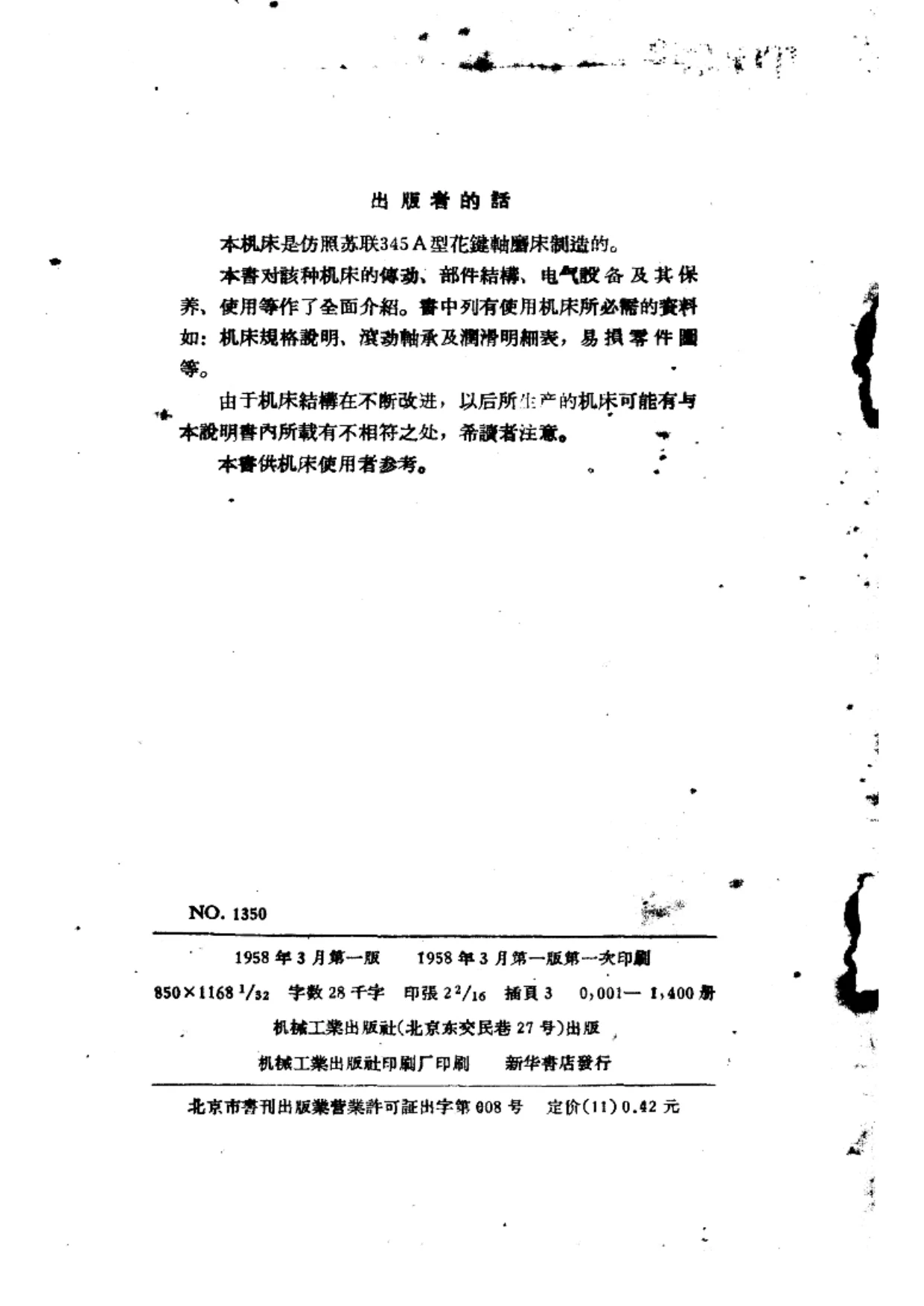

本书为“机器介绍丛书”之一，题名《345A型花键轴磨床》，由第一机械工业部第二机器工业管理局编，机械工业出版社1958年3月出版。据卷首“出版者的話”，本机床是仿照苏联345 A型花键轴磨床制造的。本书对该种机床的传动、部件结构、电气设备及其保养、使用等作了全面介绍，书中列有使用机床所必需的资料，如机床规格说明、滚动轴承及润滑明细表、易损零件图等。出版者还提醒，由于机床结构不断改进，以后所生产的机床可能与说明书所载有不相符之处，本书供机床使用者参考。这些信息说明本书具有明确的仿苏制造背景和技术说明书性质，属于建国初期机械工业引进苏联机床技术、编印使用资料的重要产物。

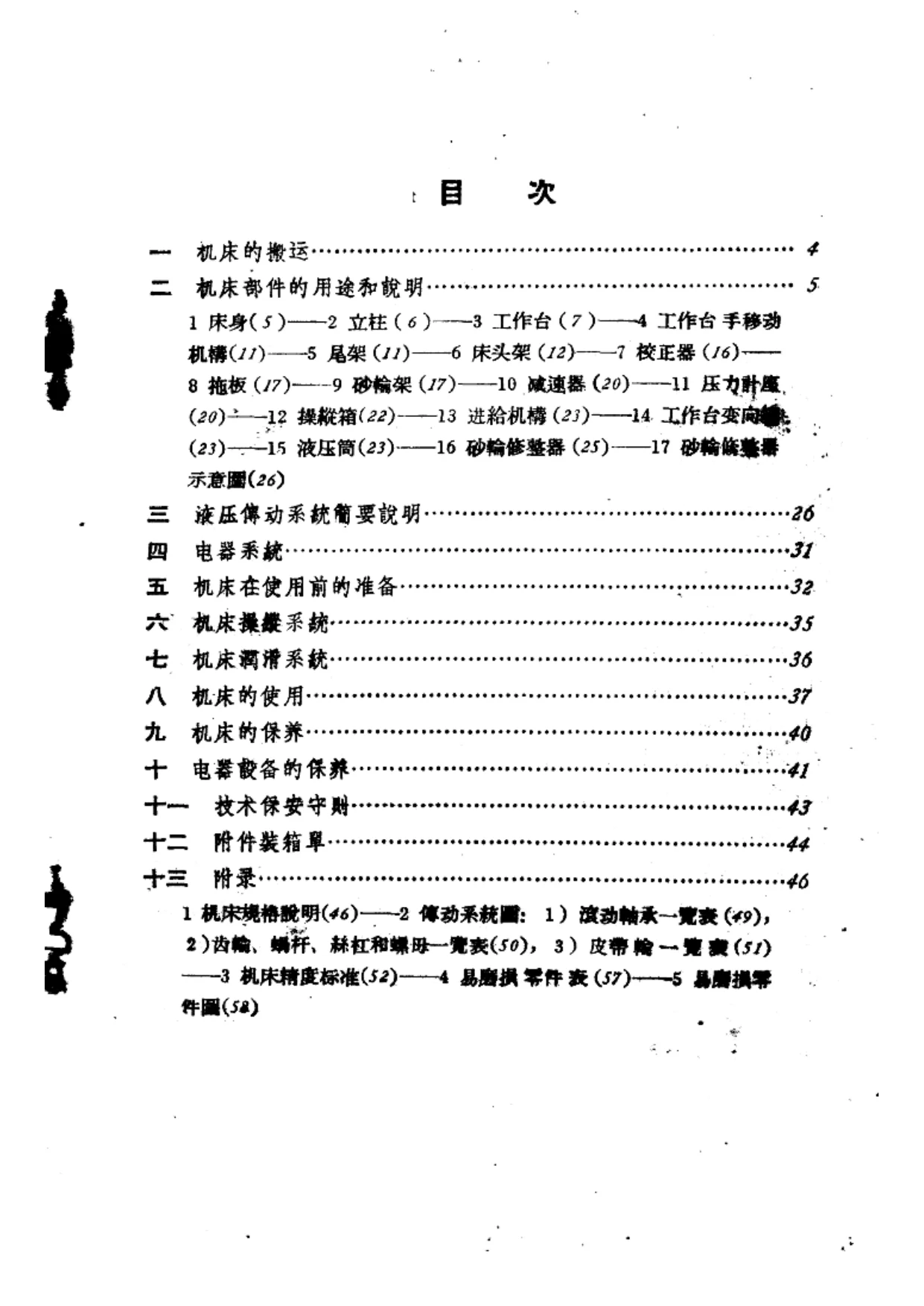

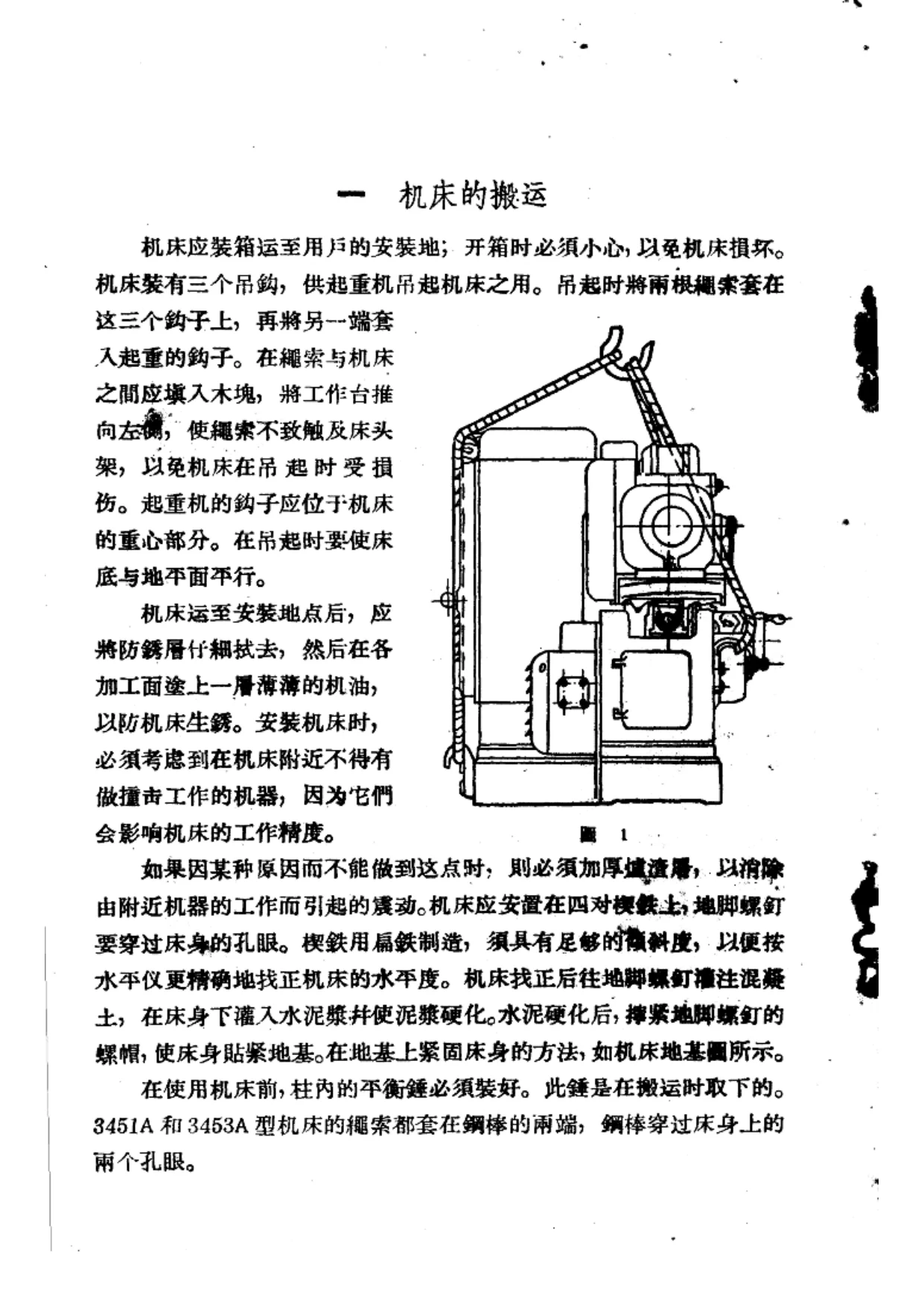

由目次可见，全书结构较为完整，依次包括机床的搬运、机床部件的用途和说明、液压传动系统简要说明、电器系统、机床在使用前的准备、机床操纵系统、机床润滑系统、机床的使用、机床的保养、电器设备的保养、技术保安守则、附件装箱单和附录。其中部件说明部分逐一介绍床身、立柱、工作台、工作台手移动机构、尾架、床头架、校正器、拖板、砂轮架、减速器、压力计座、操纵箱、进给机构、工作台变向器、液压筒、砂轮修整器等，涵盖机械、液压、电气和操作维护各方面。附录列有机床规格说明、传动系统图、液动轴承一览表、齿轮蜗杆丝杠和螺母一览表、皮带轮一览表、机床精度标准、易磨损零件表及易磨损零件图，资料性较强。

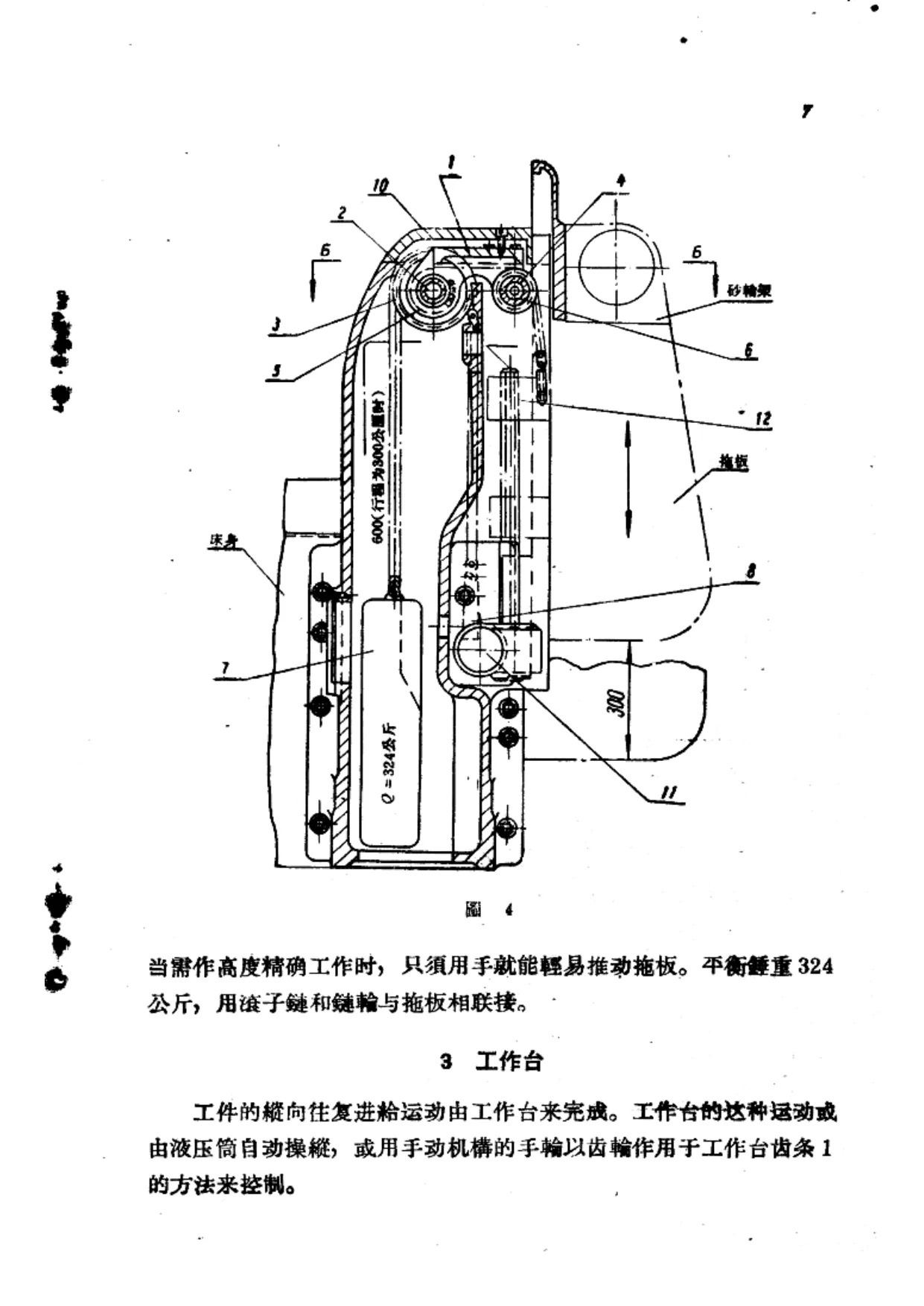

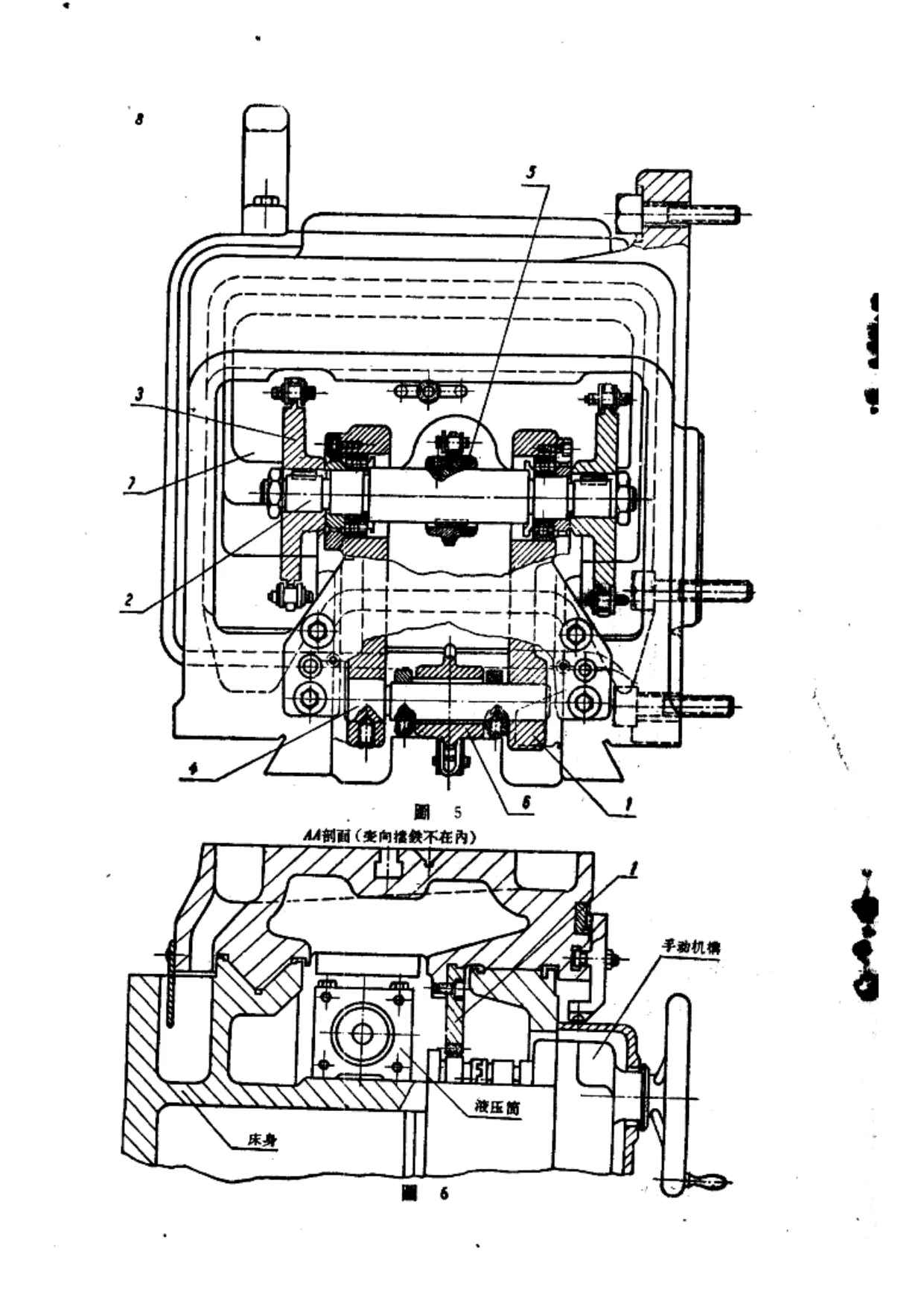

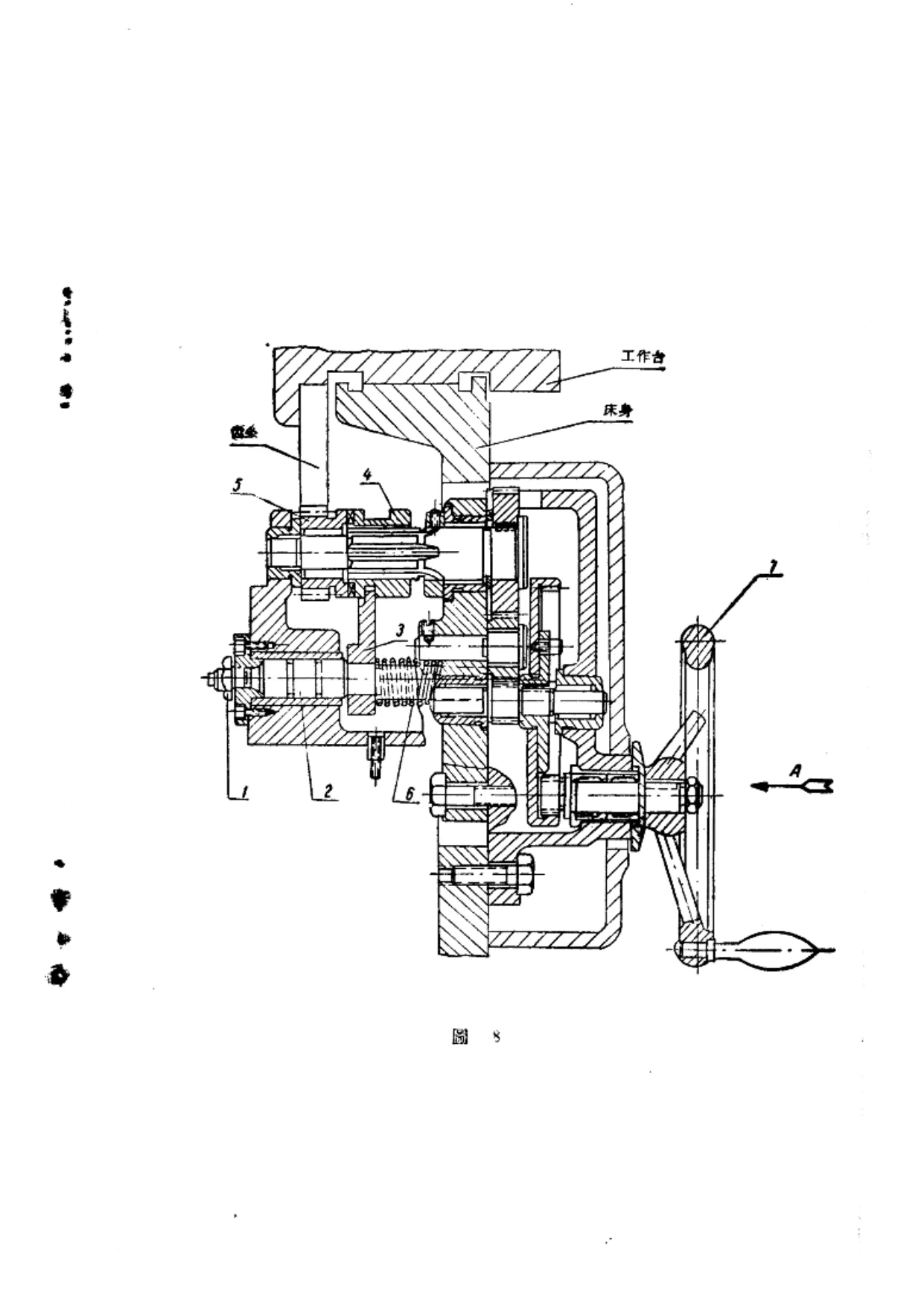

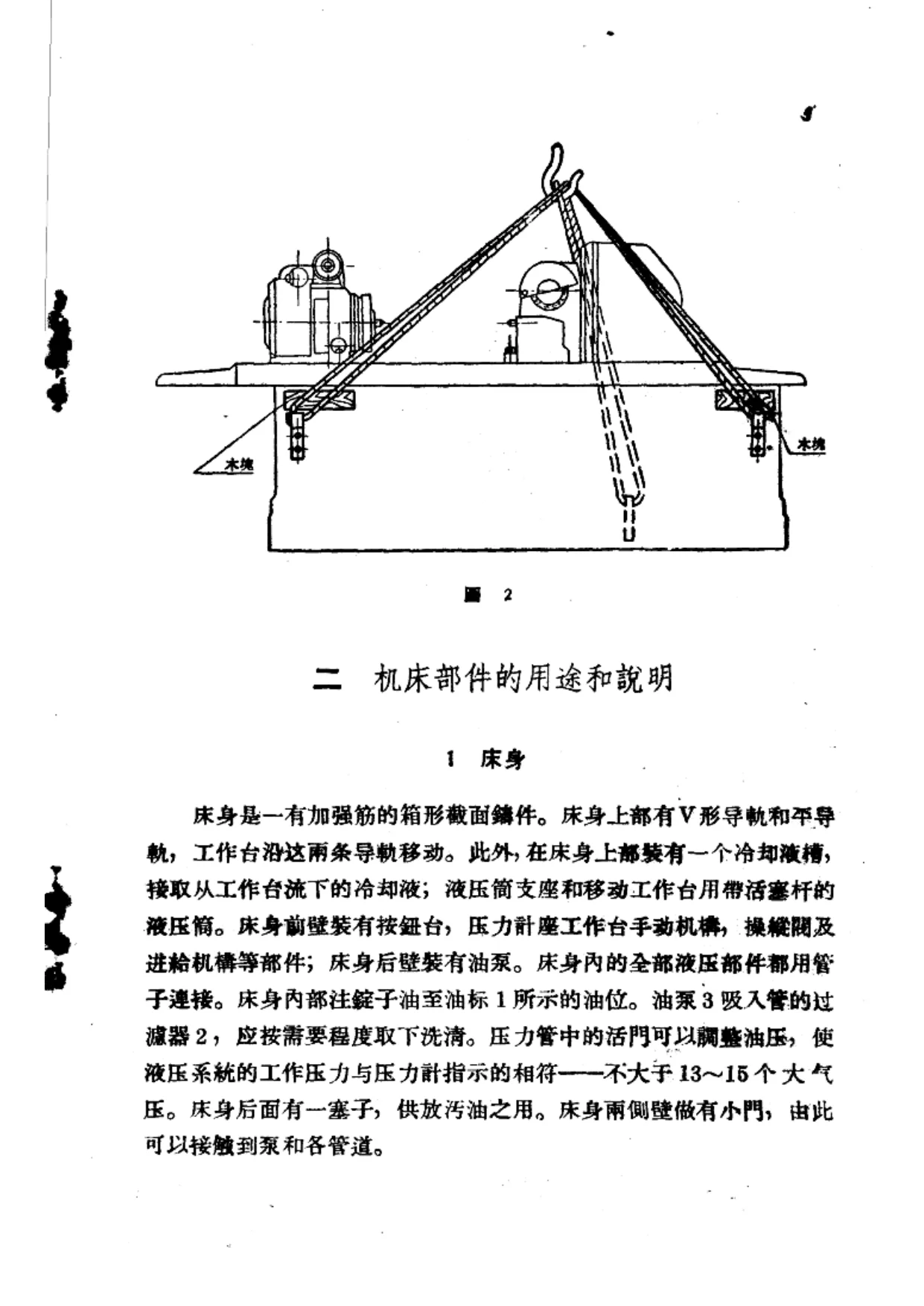

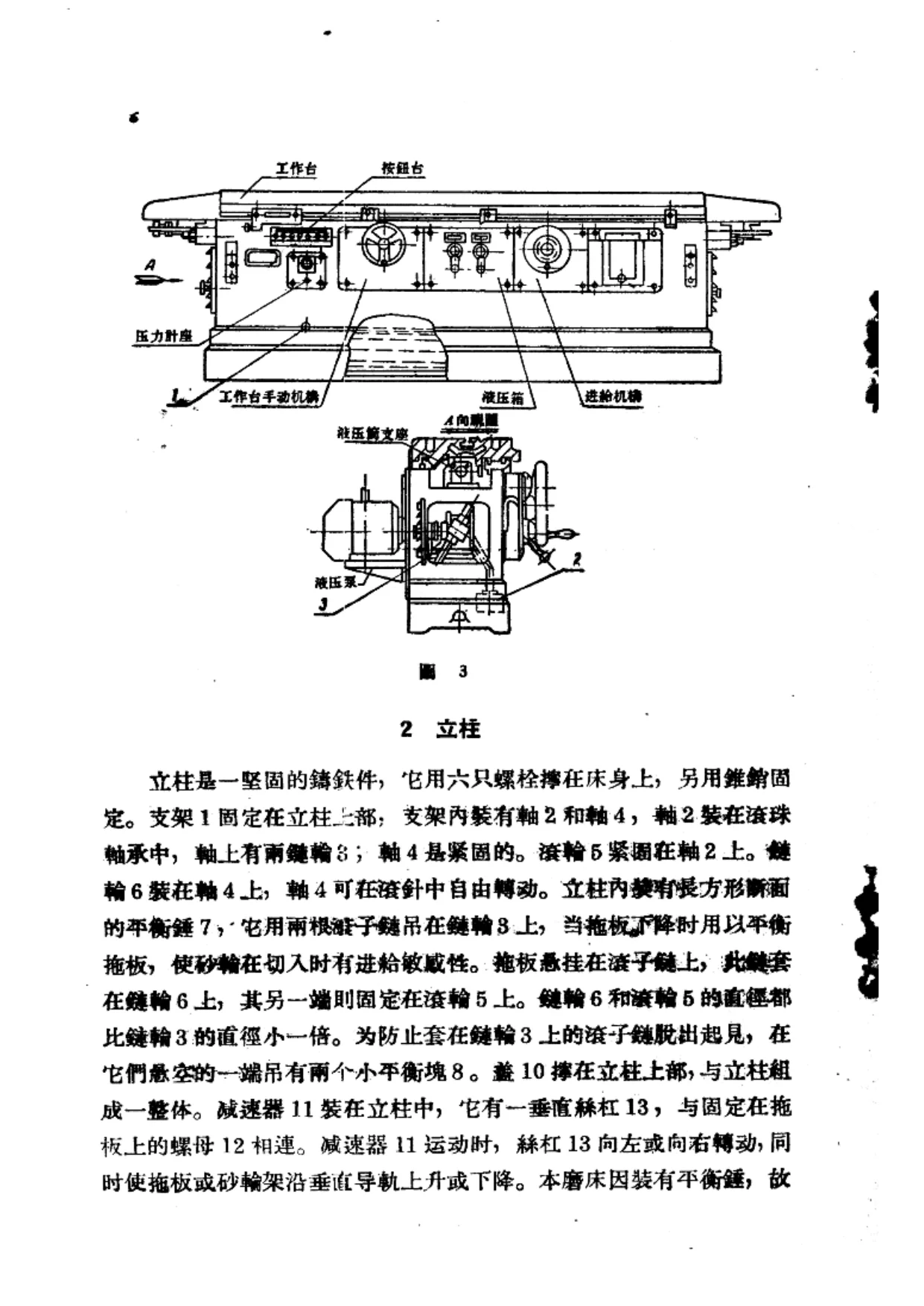

正文前二十页已可见若干具体内容。床身为有加强筋的箱形截面铸件，上部有V形导轨和平导轨，工作台沿这两条导轨移动；床身上部有冷却液槽，床身前壁装有按钮台、压力计座、工作台手动机槽、操纵阀及进给机构等，后壁装油泵，内部注锭子油至油标所示油位，液压系统工作压力不大于13～15个大气压。立柱为坚固铸铁件，用六只螺栓拧在床身上，内部装有长方形断面平衡锤，重324公斤，用滚子链和链轮与拖板相联接，使拖板下降时平衡砂轮切入进给。工作台完成工件纵向往复进给运动，或由液压筒自动操纵，或用手动机构通过齿轮作用于工作台齿条控制；台面有T形槽和V形槽，用以固定床头架和尾架，四周有收集冷却液的凹沟。尾架备有装置工作物的顶尖和两个互相垂直的导轨，可在垂直与水平面上调整。床头架即分度机构，主运动由电动机经三角皮带、蜗杆和蜗轮传动，分度过程通过滚子撞床身挡铁、杠杆、偏心联轴器和定位销完成，并列出分度盘槽数、工件键数与可换齿轮的调整表及公式。校正器用于调准砂轮面磨制的花键轴，拖板有垂直和水平导轨，砂轮架主轴装在套筒内滚动支承上，并有油杯润滑和油标检查。整体而言，本书是研究二十世纪五十年代中国仿制苏联磨床、机床技术引进、机械工业出版及机床操作维修的重要资料。本次仅见前20页，后续内容待补。
