678M型万能工具铣床

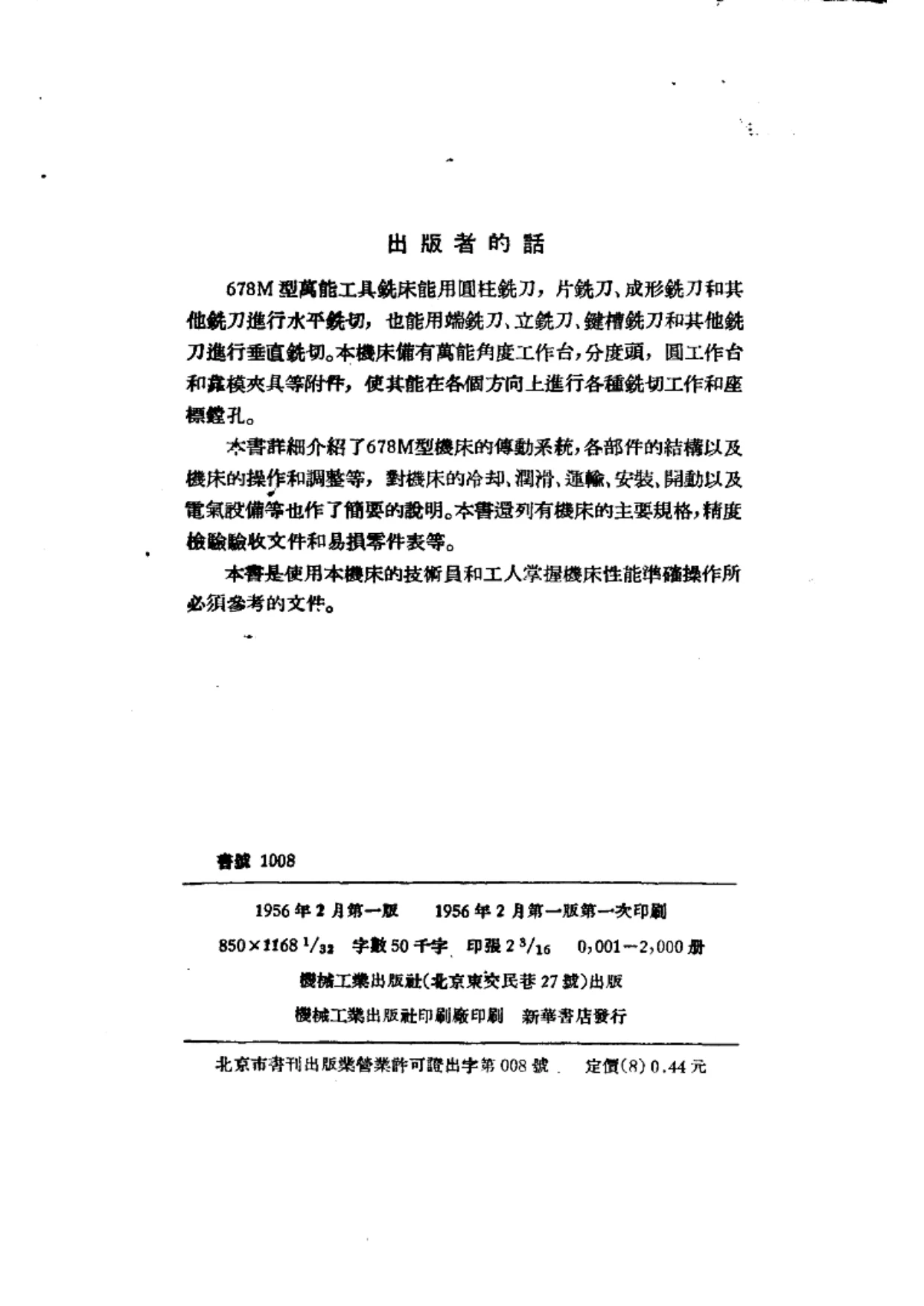

本书为《苏联机器介绍丛书》之一，题为《678M型万能工具铣床》，由第一机械工业部第二机器工业管理局翻译，机械工业出版社1956年2月出版。出版者的話说明，678M型万能工具铣床能用圆柱铣刀、片铣刀、成形铣刀和其他铣刀进行水平铣切，也能用端铣刀、立铣刀、键槽铣刀和其他铣刀进行垂直铣切。机床备有万能角度工作台、分度头、圆工作台和靠模夹具等附件，使其能在各个方向进行各种铣切工作和坐标镗孔。本书详细介绍机床的传动系统、各部件的结构以及机床的操作和调整等，对机床的冷却、润滑、运输、安装、开动以及电气设备等也作了简要说明。本书还列有主要规格、精度检验验收文件和易损零件表等。本书是使用本机床的技术员和工人掌握机床性能、准确操作所必须参考的文件。书号1008。版本为1956年2月第一版，1956年2月第一版第一次印刷。开本850×1168 1/32，字数50千字，印张2 3/16，印数0,001—2,000册。机械工业出版社（北京东交民巷27号）出版，机械工业出版社印刷厂印刷，新华书店发行。

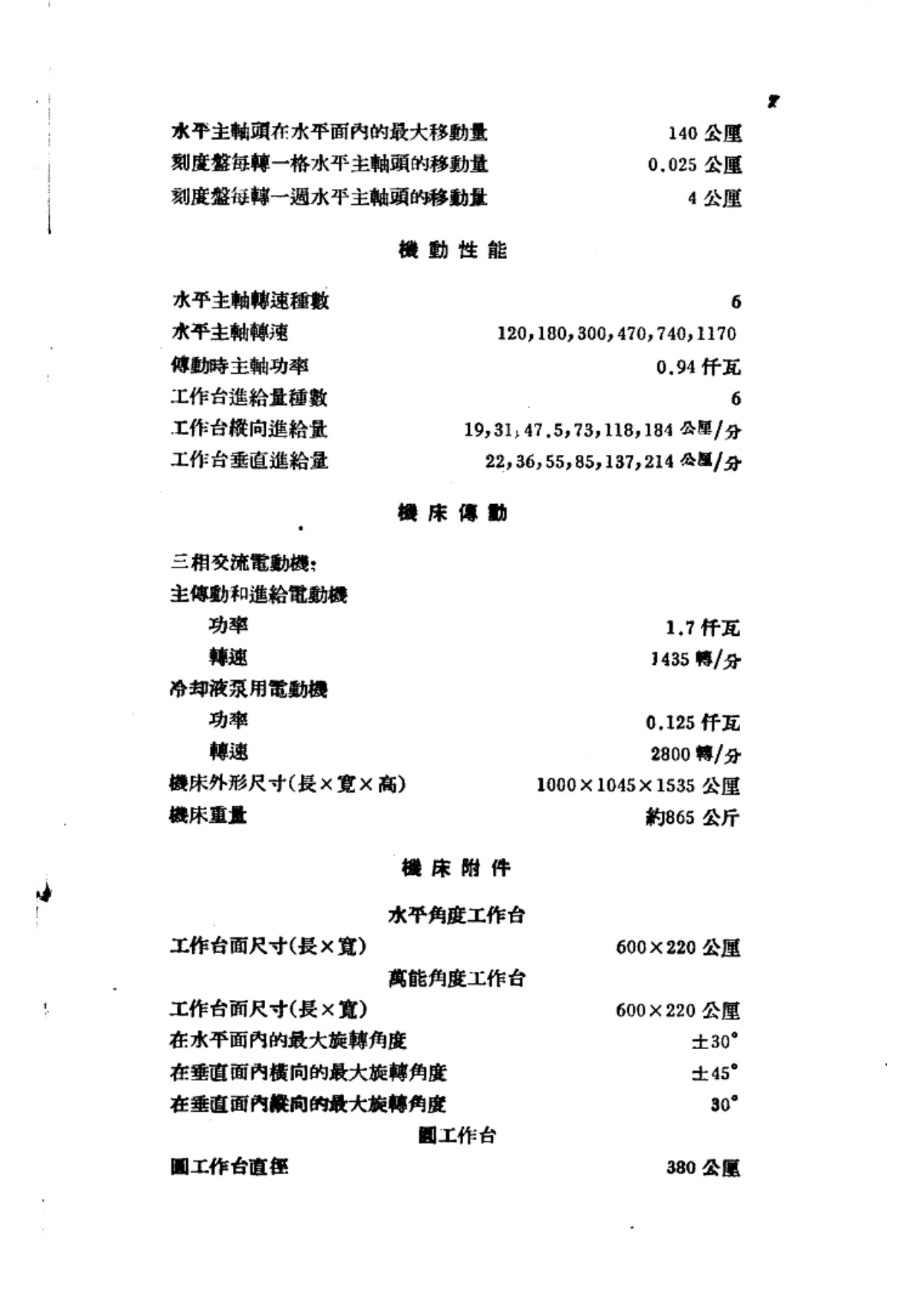

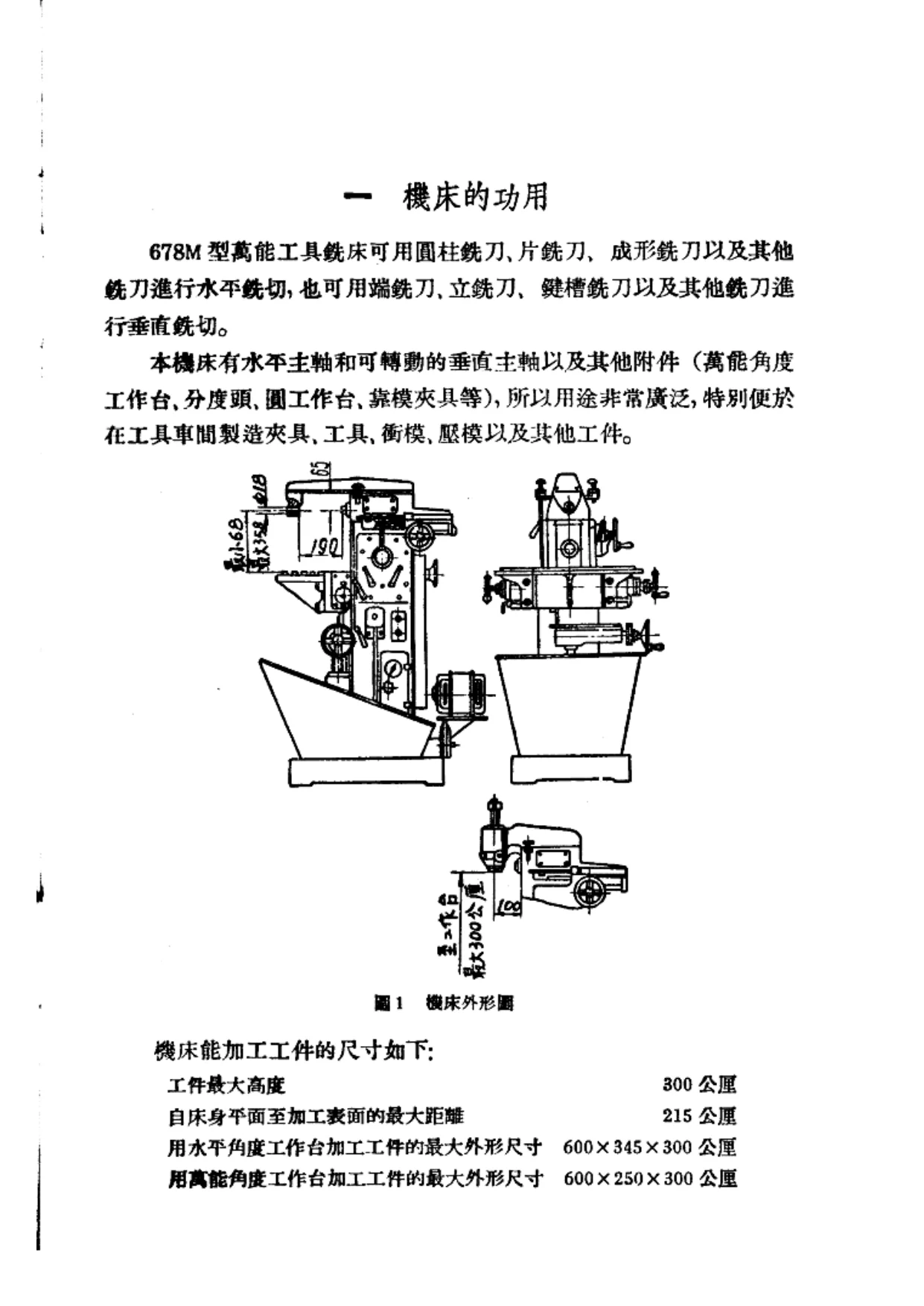

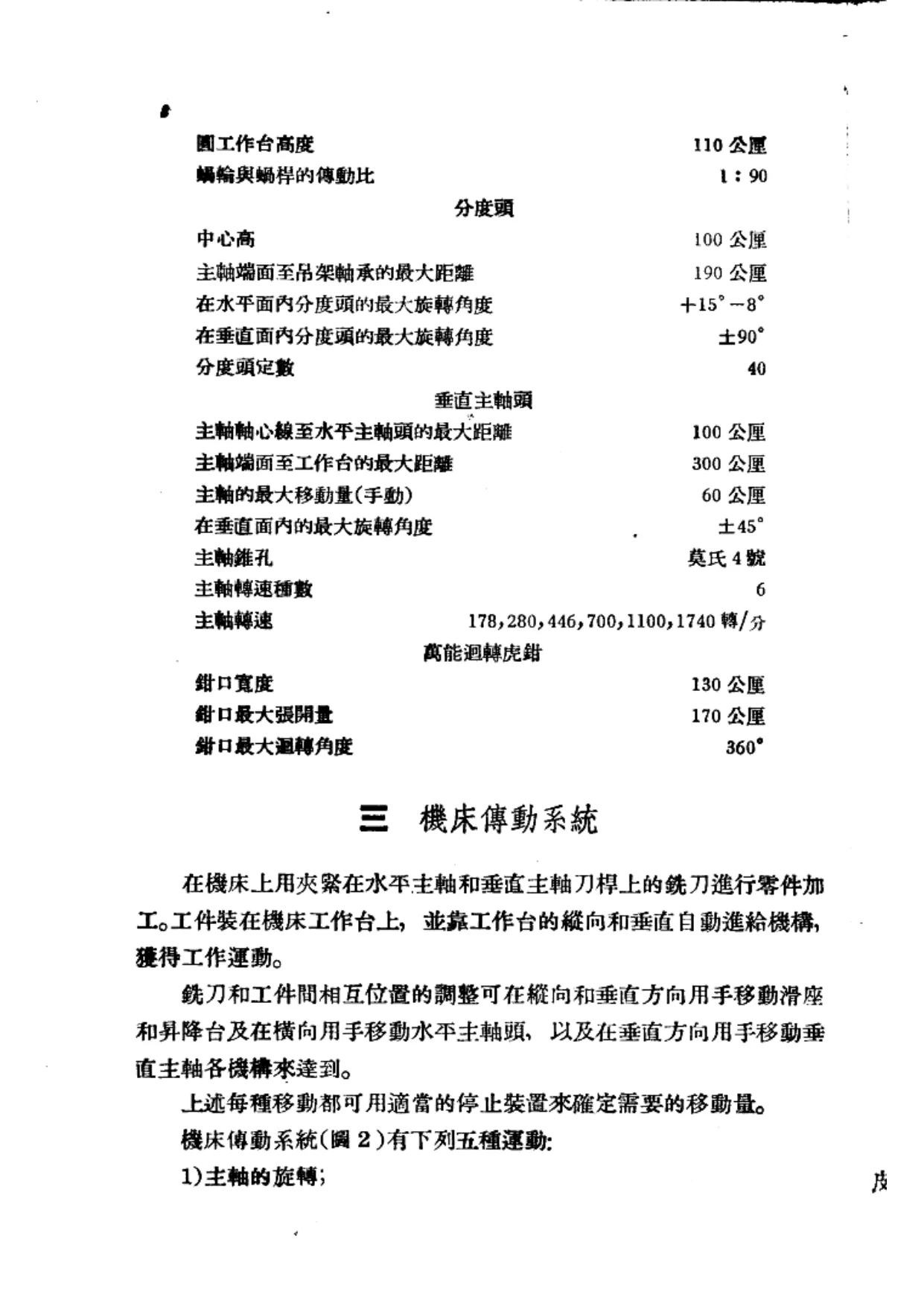

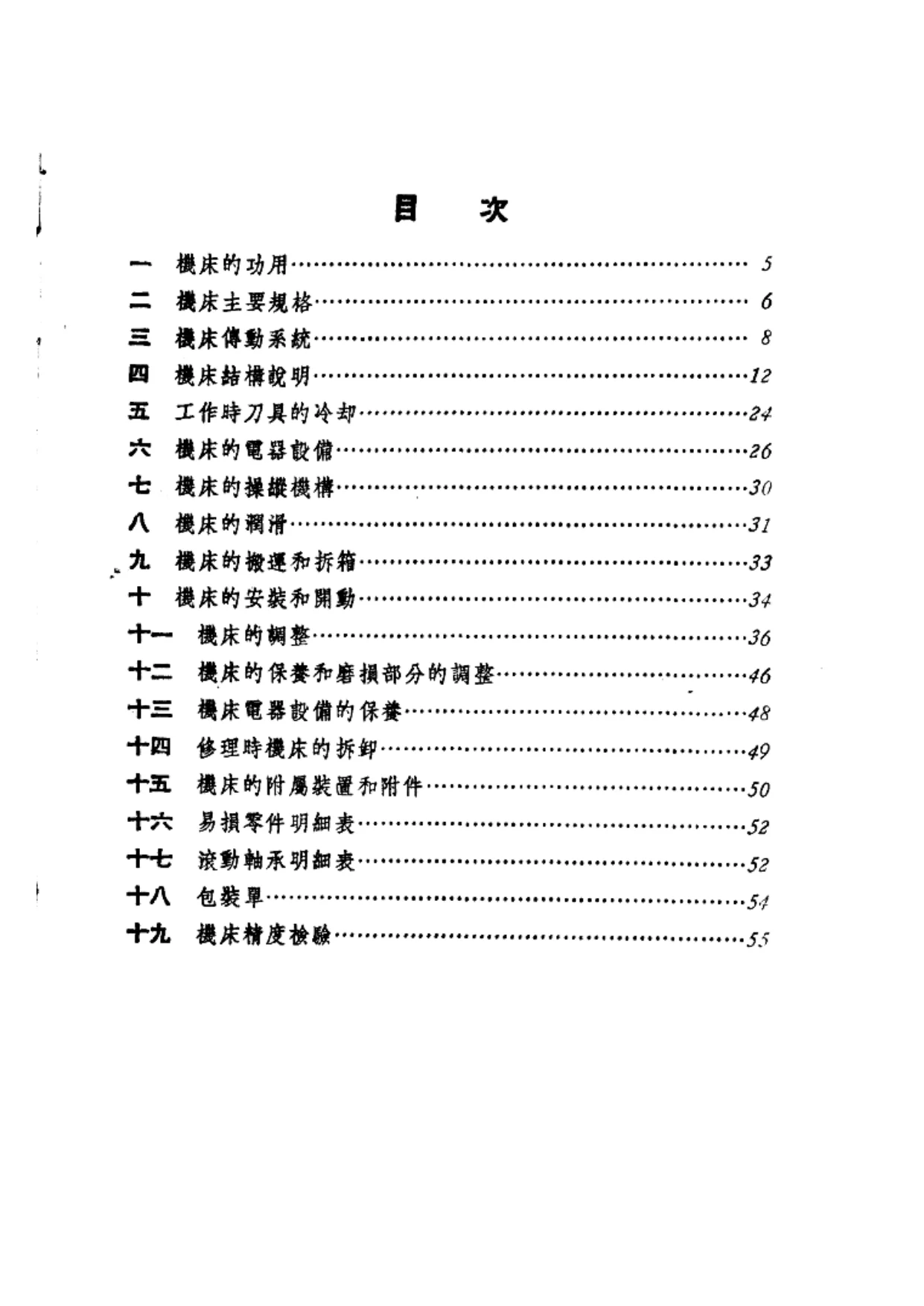

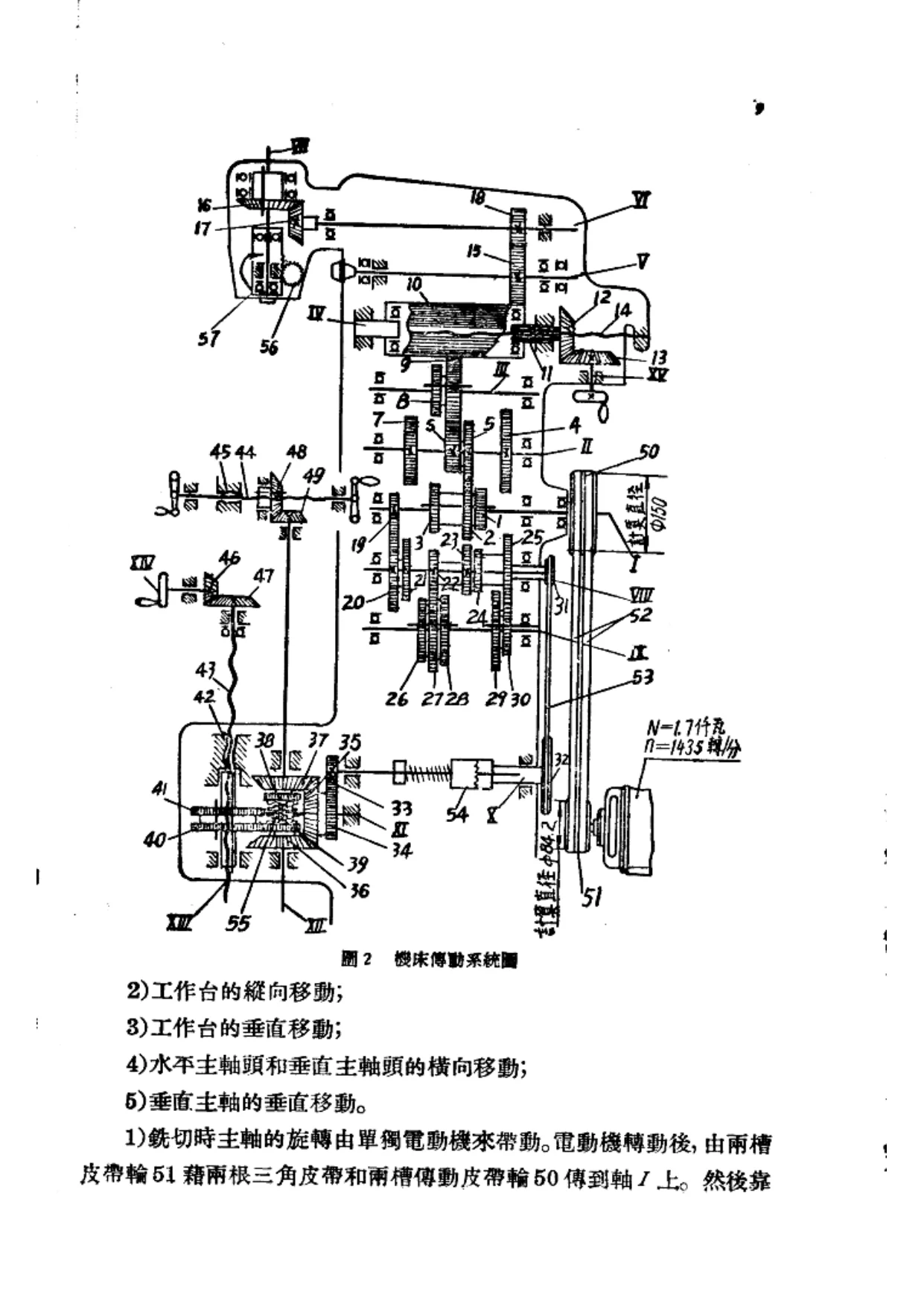

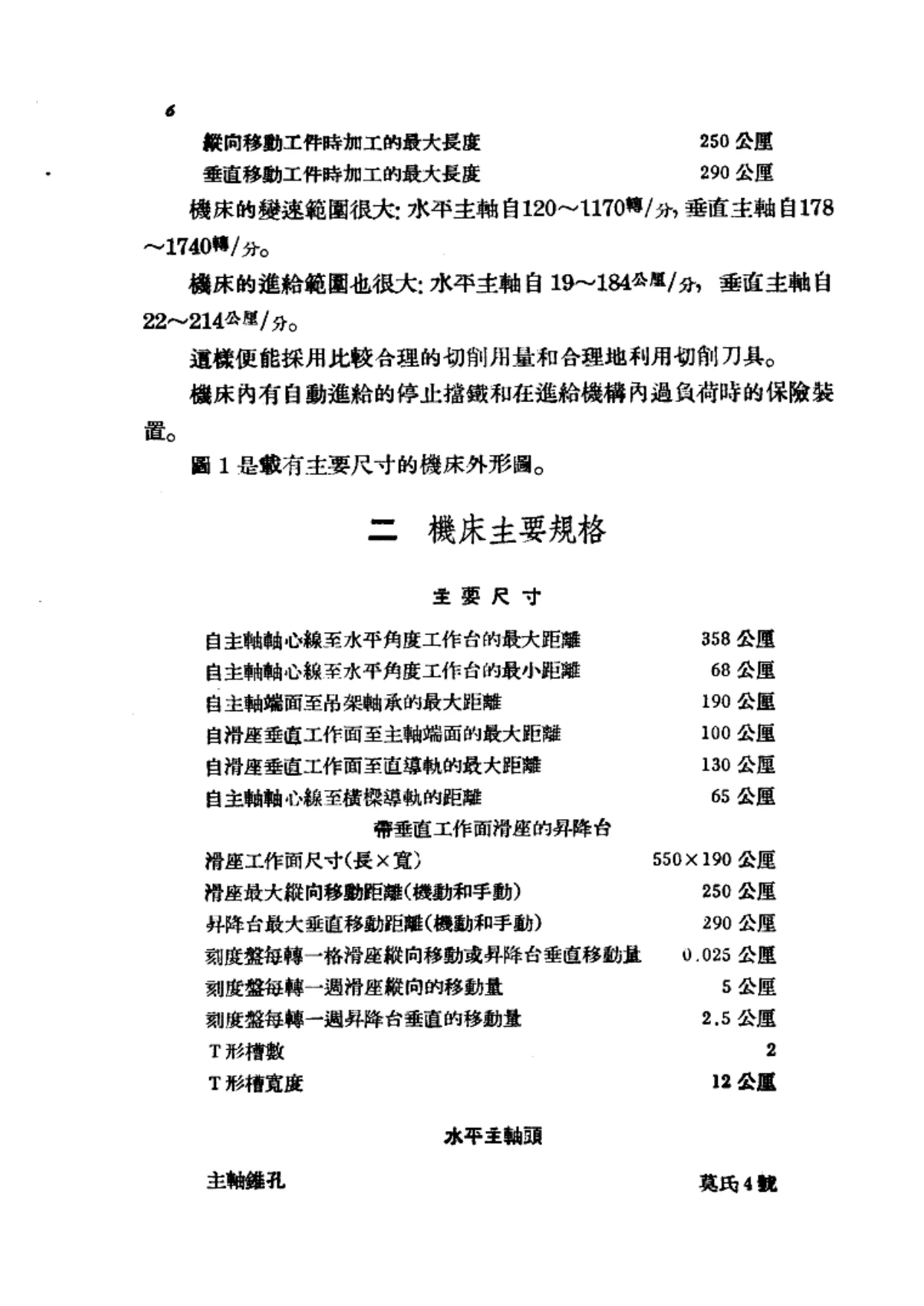

目次显示全书共分十九部分，包括机床的功用、机床主要规格、机床传动系统、机床结构说明、工作时刀具的冷却、机床的电器设备、机床的操纵机构、机床的润滑、机床的搬运和拆箱、机床的安装和开动、机床的调整、机床的保养和磨损部分的调整、机床电器设备的保养、修理时机床的拆卸、机床的附属装置和附件、易损零件明细表、液动轴承明细表、包装单、机床精度检验。正文可见部分详细列出机床功用：可用圆柱铣刀、片铣刀、成形铣刀等进行水平铣切，也可用端铣刀、立铣刀、键槽铣刀等进行垂直铣切；机床有水平主轴和可转动的垂直主轴以及其他附件，用途广泛，特别便于在工具车间制造夹具、工具、冲模、压模以及其他工件。机床能加工工件的尺寸包括：工件最大高度300公厘，床身平面至加工表面的最大距离215公厘，用水平角度工作台加工工件的最大外形尺寸600×345×300公厘，用万能角度工作台加工工件的最大外形尺寸600×250×300公厘，纵向移动工件时加工的最大长度250公厘，垂直移动工件时加工的最大长度290公厘。机床变速范围很大：水平主轴自120～1170转/分，垂直主轴自178～1740转/分；进给范围也很大：水平主轴自19～184公厘/分，垂直主轴自22～214公厘/分。机床内有自动进给的停止挡铁和在进给机构内过负荷时的保险装置。主要规格部分还列出主轴至工作台距离、滑座升降台尺寸、水平主轴头、机动性能、电动机功率、机床外形尺寸、机床重量、附件规格、分度头规格、垂直主轴头规格、万能回转虎钳规格等。传动系统部分说明机床有五种运动：主轴的旋转、工作台的纵向移动、工作台的垂直移动、水平主轴头和垂直主轴头的横向移动、垂直主轴的垂直移动，并列出传动系统图及规格表。结构说明部分可见机床由床身、底座、传动和冷却装置、变速进给箱、滑座升降台机构、水平主轴、垂直主轴、电器设备等主要部件组成。本书技术数据密集，图文配合，是1950年代中国引进苏联机床技术的重要翻译资料。本次仅见前20页，后续内容待补。
