贝乌-40型钻机使用手册 第二分册 井架和底座

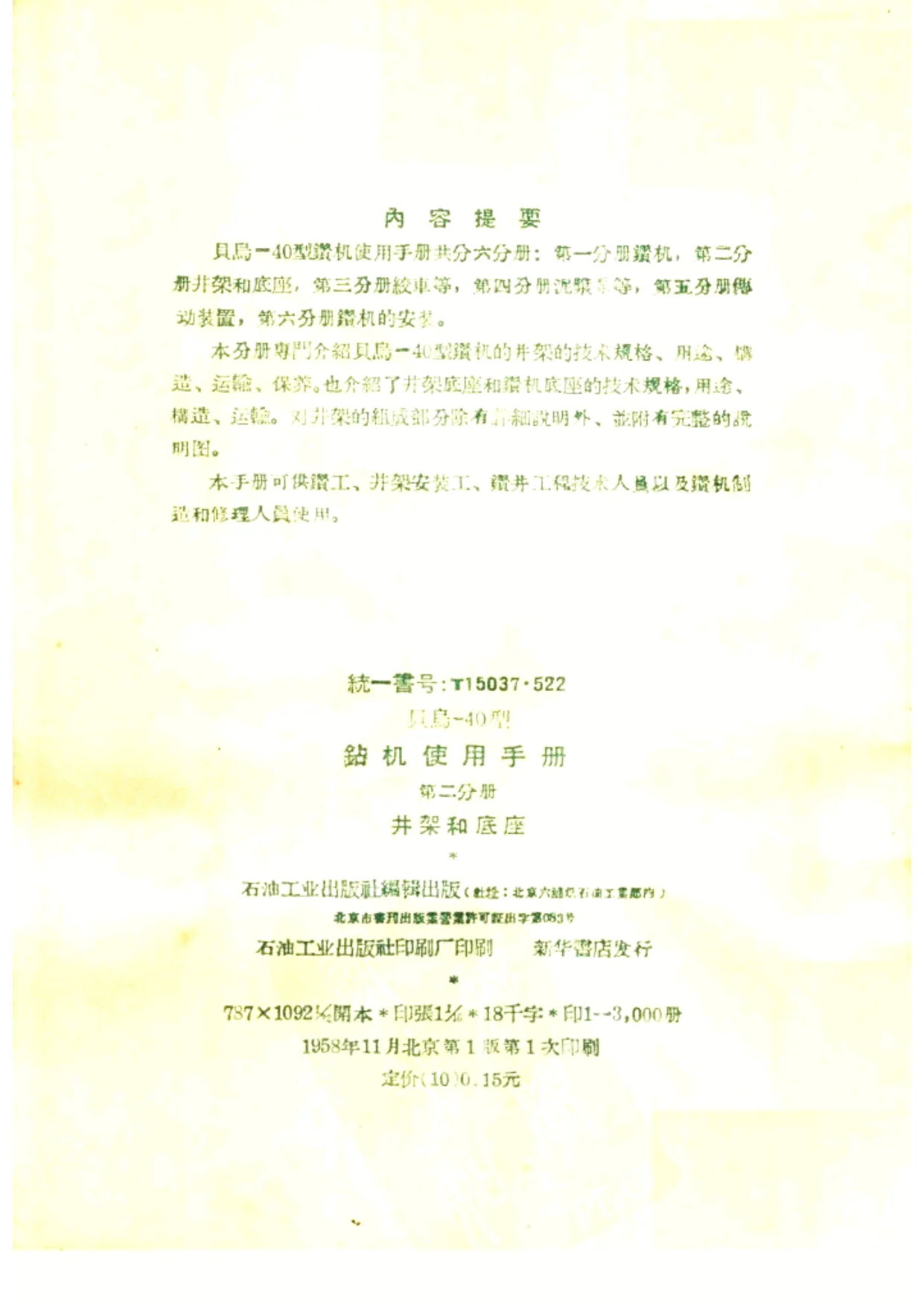

本书为《贝乌-40型钻机使用手册》第二分册，题名《井架和底座》，由石油工业出版社编辑出版，1958年11月北京第1版第1次印刷。内容提要说明，贝乌-40型钻机使用手册共分六分册：第一分册钻机，第二分册井架和底座，第三分册绞车等，第四分册泥浆等，第五分册储効装置，第六分册钻机的安装。本分册专门介绍贝乌-40型钻机井架的技术规格、用途、构造、运输、保养，也介绍井架底座和钻机底座的技术规格、用途、构造、运输；对井架组成部分除有详细说明外，并附有完整说明图。本手册可供钻工、井架安装工、钻井工程技术人员以及钻机制造和修理人员使用。版权页载统一书号T15037·522，787×1092 1/32，18千字，印1—3,000册，定价（10）0.15元。

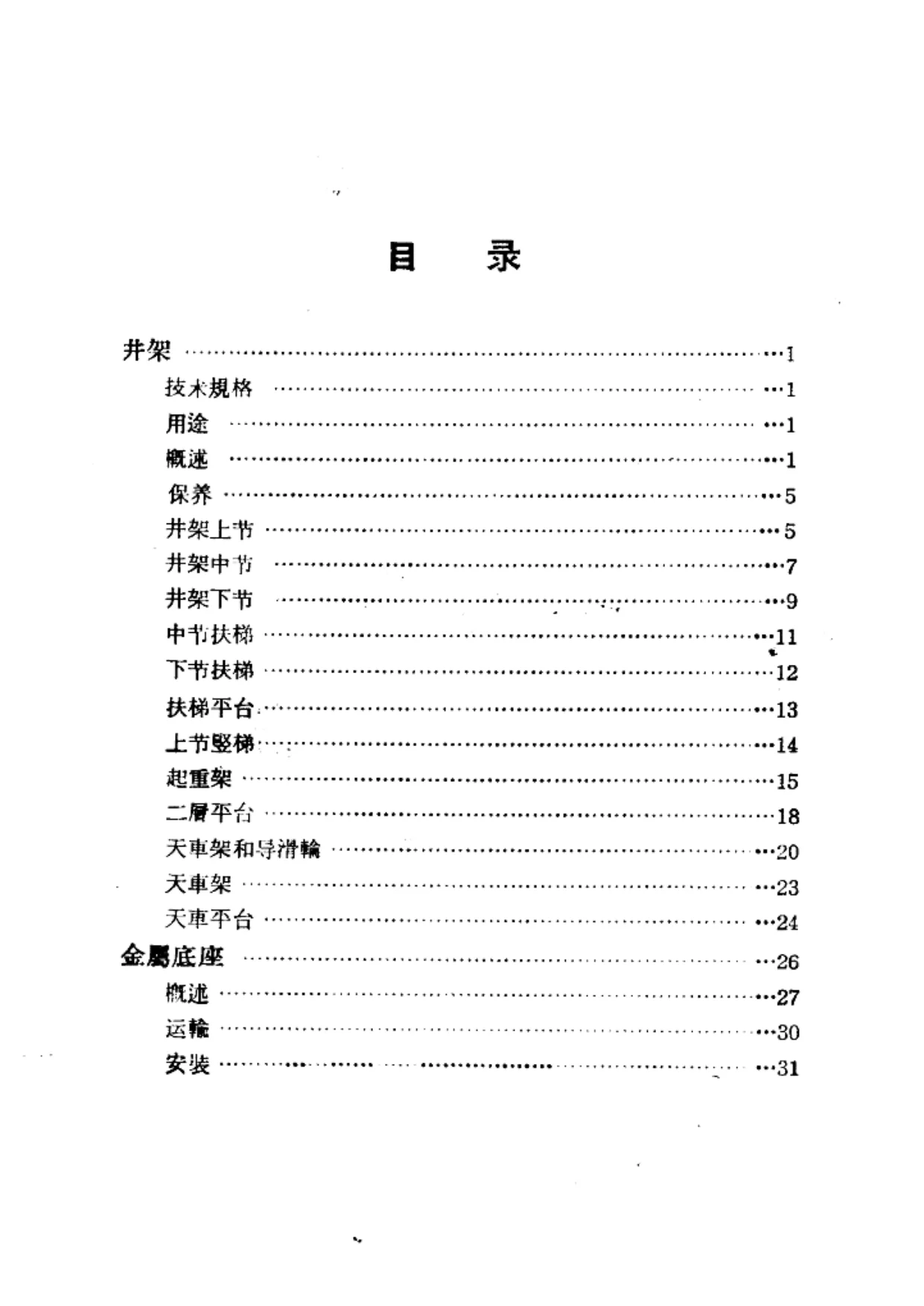

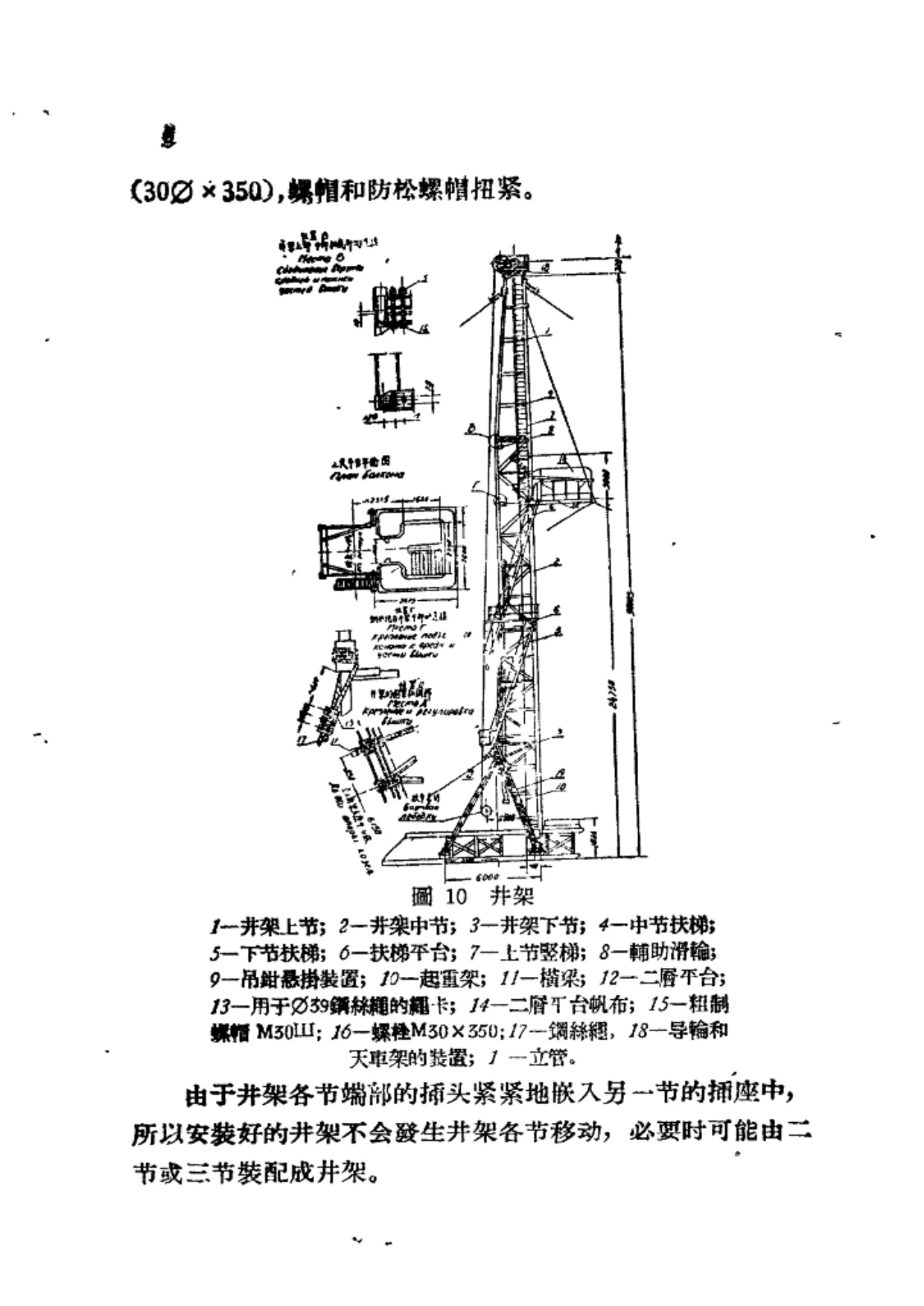

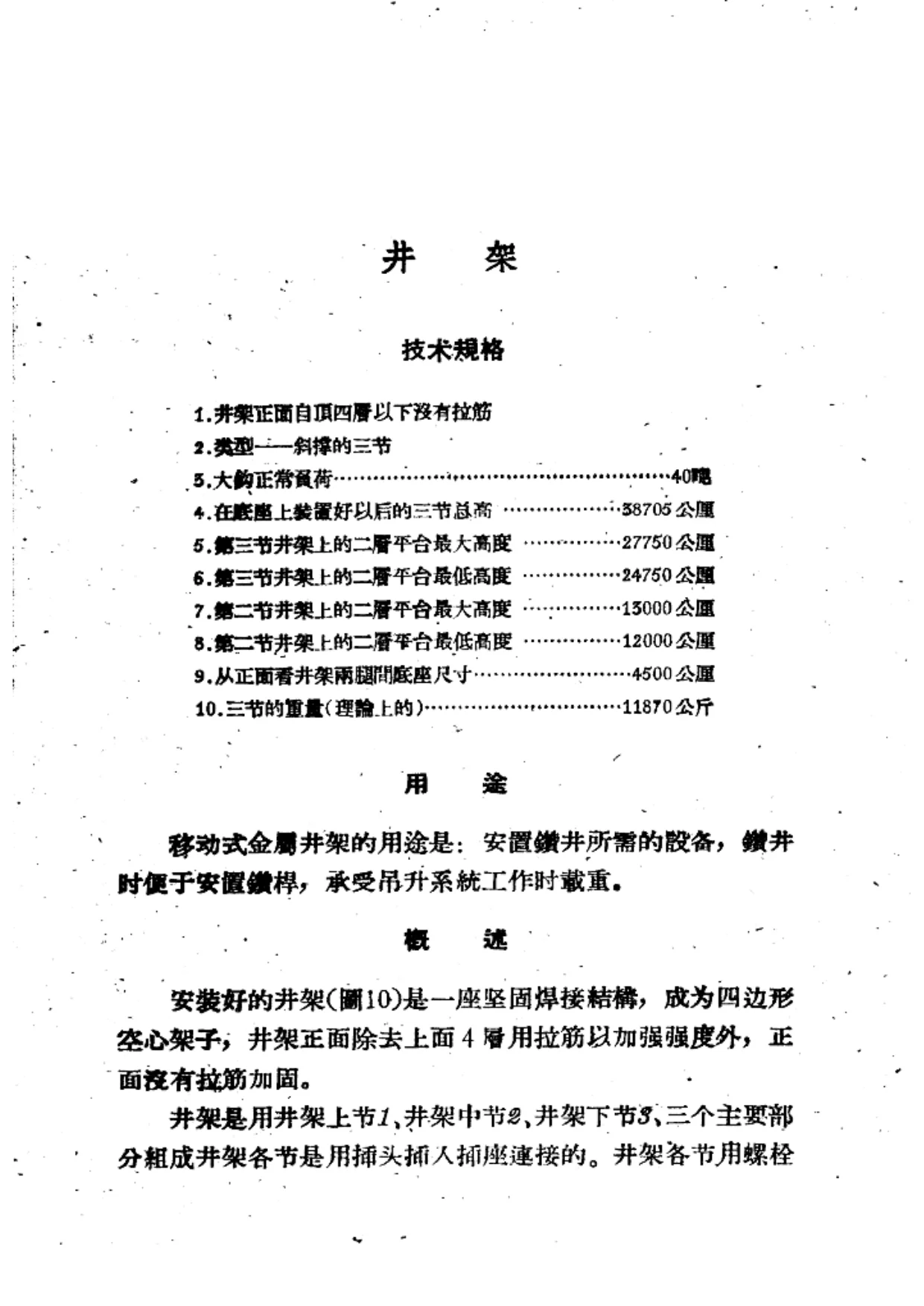

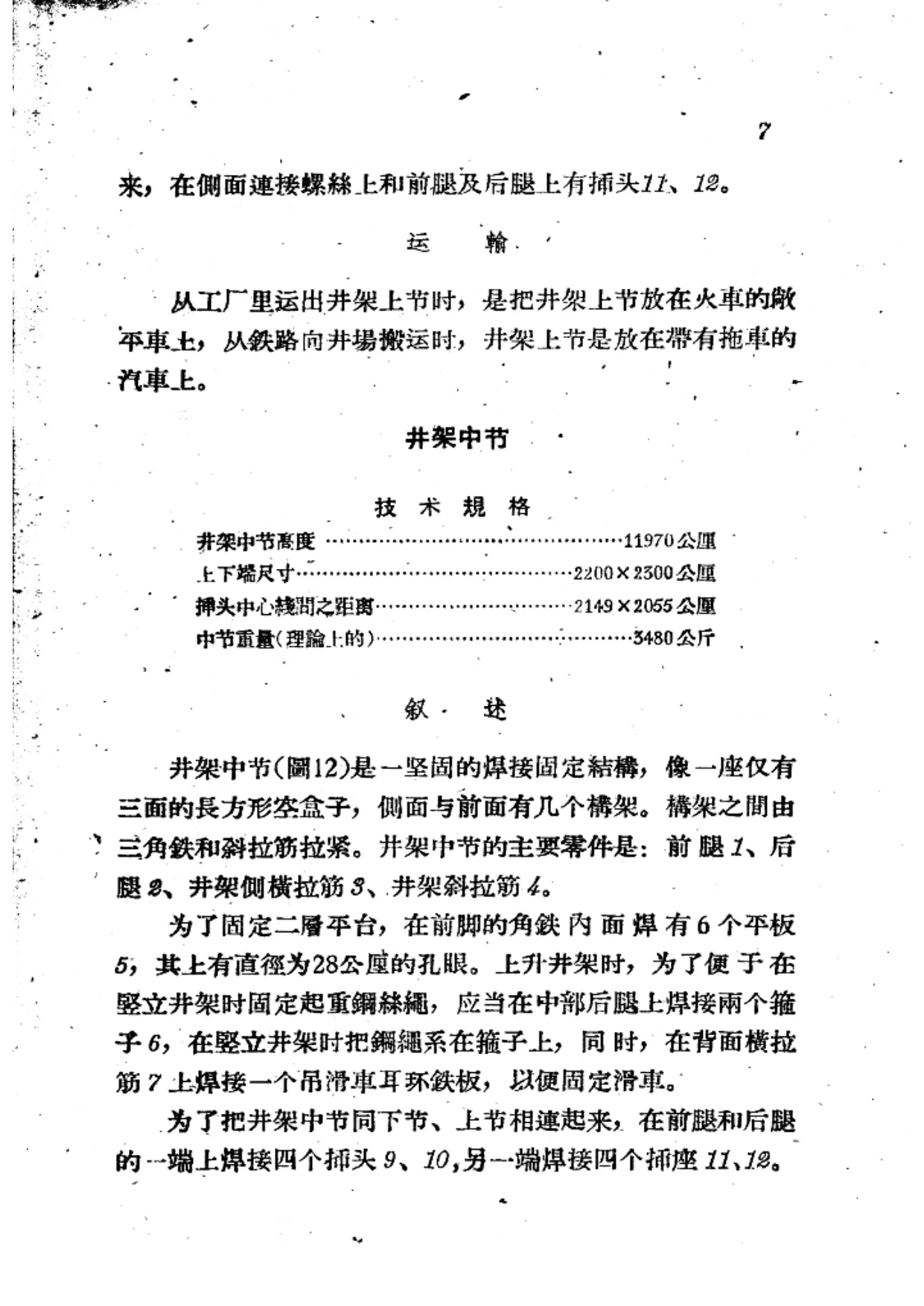

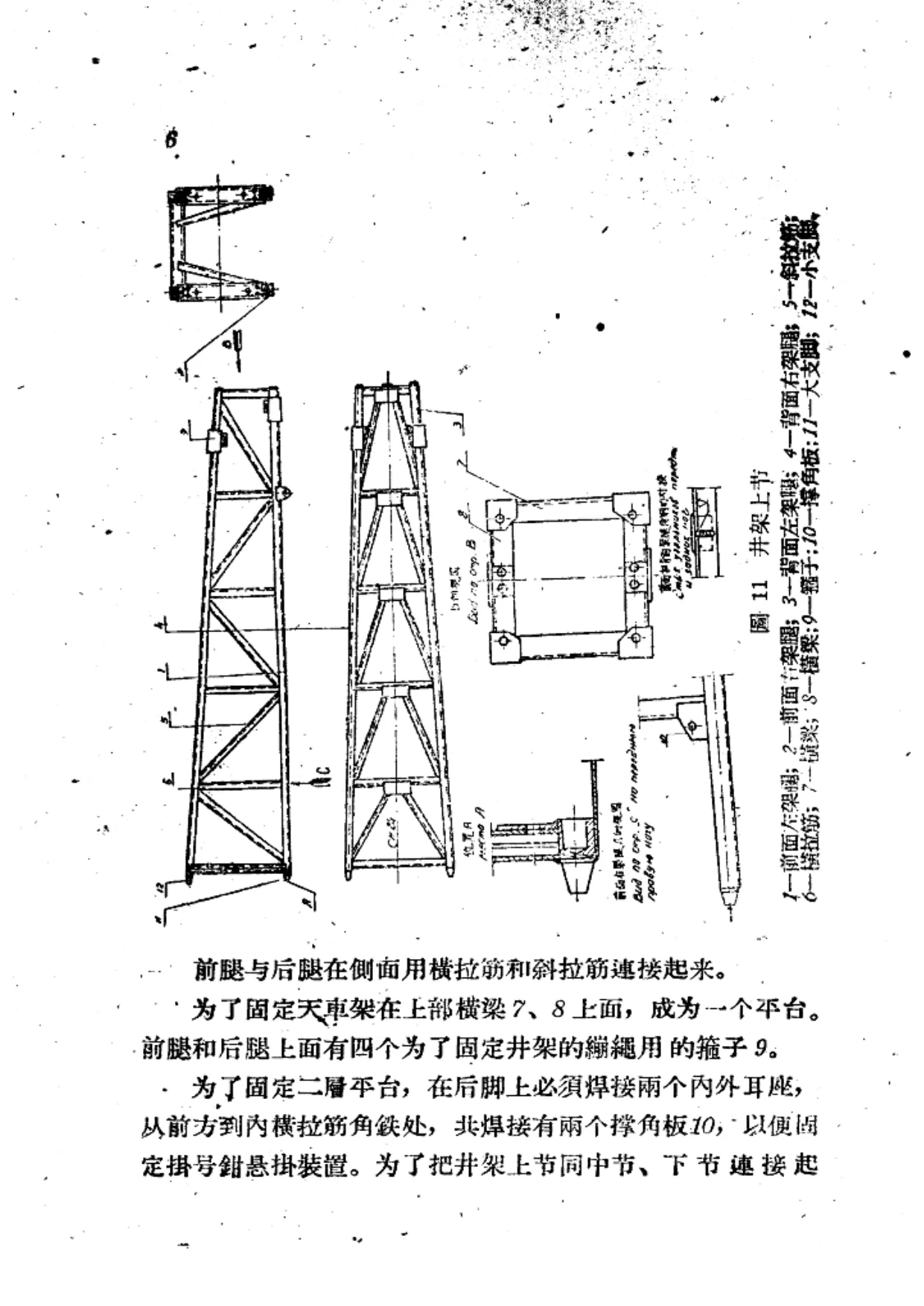

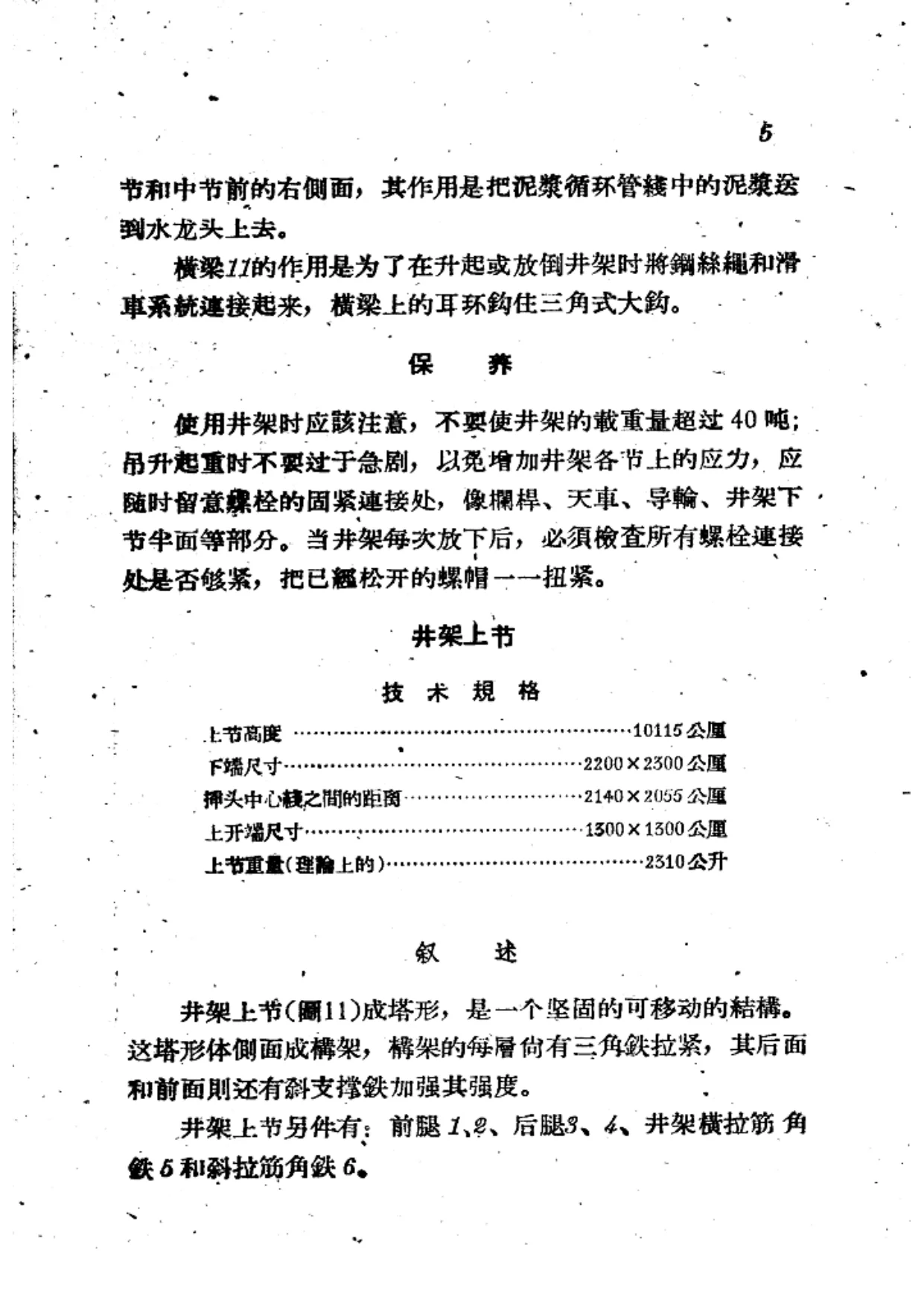

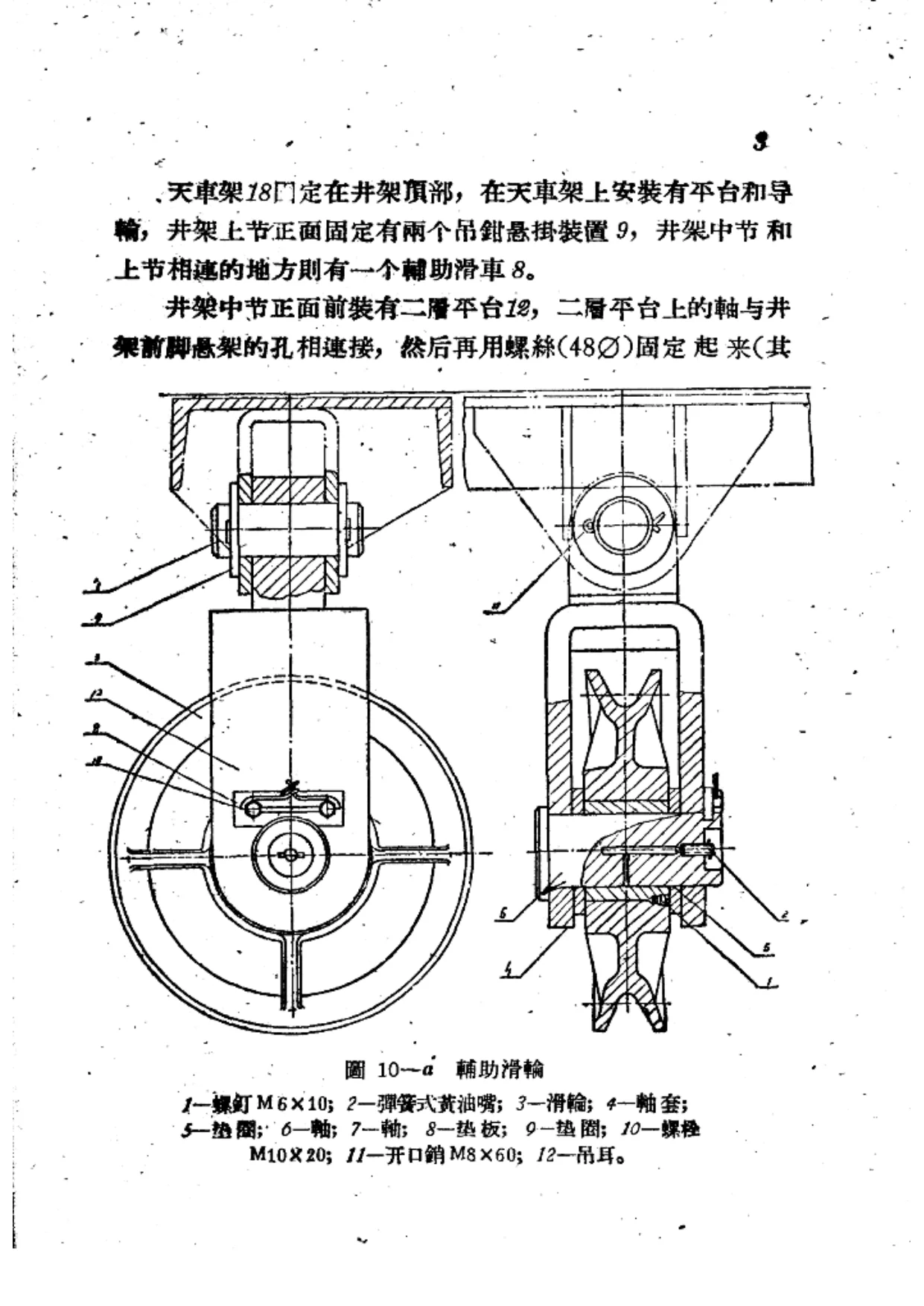

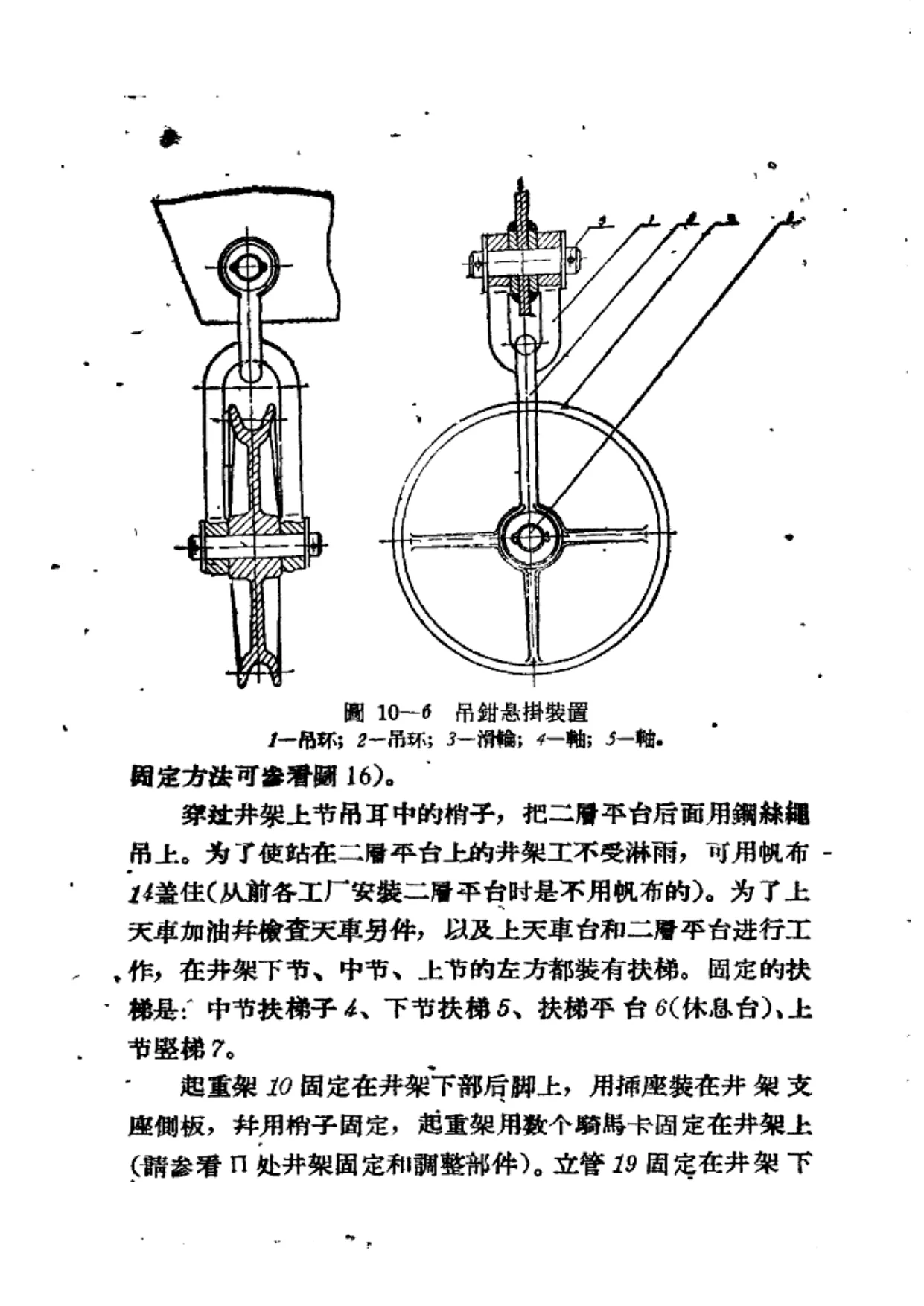

从目录看，本分册内容包括井架、技术规格、用途、概述、保养、井架上节、井架中节、井架下节、中节扶梯、下节扶梯、扶梯平台、上节竖梯、起重架、二层平台、天车架和导滑轮、天车架、天车平台、金属底座、概述、运输、安装等。正文显示，井架正面自顶四层以下没有拉筋，类型为斜撑三节，大钩正常负荷40吨，三节总高38705公厘，二层平台最大高度27750公厘、最低高度24750公厘，第二节井架二层平台最大高度13000公厘、最低12000公厘，从正面看井架两腿间底座尺寸4500公厘，三节理论重量11870公斤。井架用途为安置钻井所需设备、钻井时便于安置钻杆、承受吊升系统工作时的载重。安装好的井架是一座坚固焊接结构，成为四边形空心架子；井架由上节、中节、下节三部分组成，各节用插头插入插座连接，并用螺栓、螺帽和防松螺帽扭紧。井架保养要求使用时不要超过40吨载重量，吊升起重不要过于急剧，随时留意螺栓固紧连接处，每次放下后必须检查所有螺栓连接处并扭紧松开的螺帽。书中还逐一说明井架上节、中节、下节的构造、技术规格、运输和保养，介绍中节扶梯、下节扶梯、扶梯平台、上节竖梯、起重架的用途、构造与运输。起重架用于竖立和放下井架，并在钻井工作时稳固井架；固定在底座上的起重架斜腿可防止井架因风力负荷产生倾倒力矩。本分册保存了20世纪50年代中国石油钻机井架和底座的设备规格、安装操作与维护要求，对了解当时石油钻井机械技术来源、设备引进和操作规范具有资料价值。本次仅见前20页，后续内容待补。
