贝乌-40型钻机使用手册 第四分册

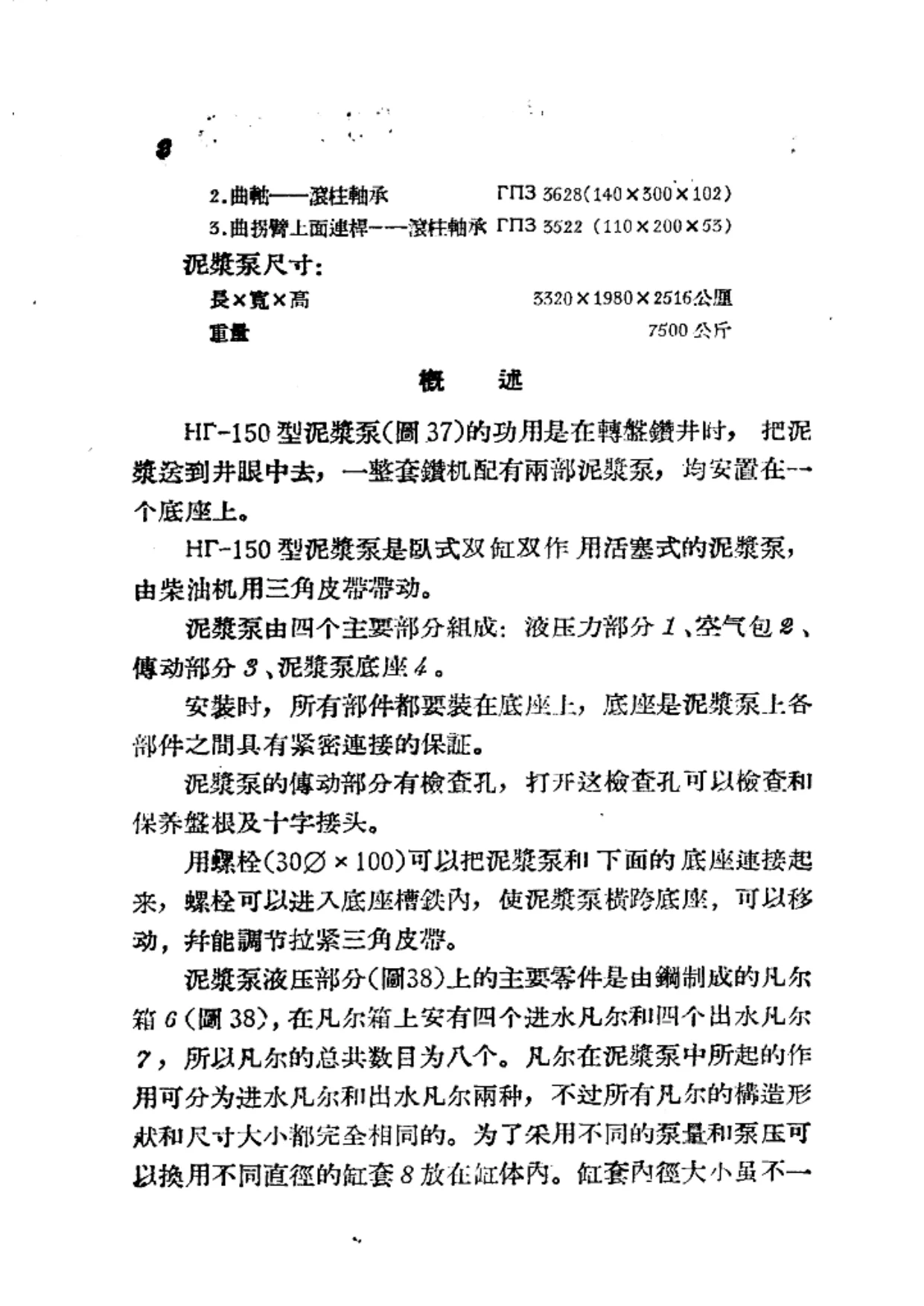

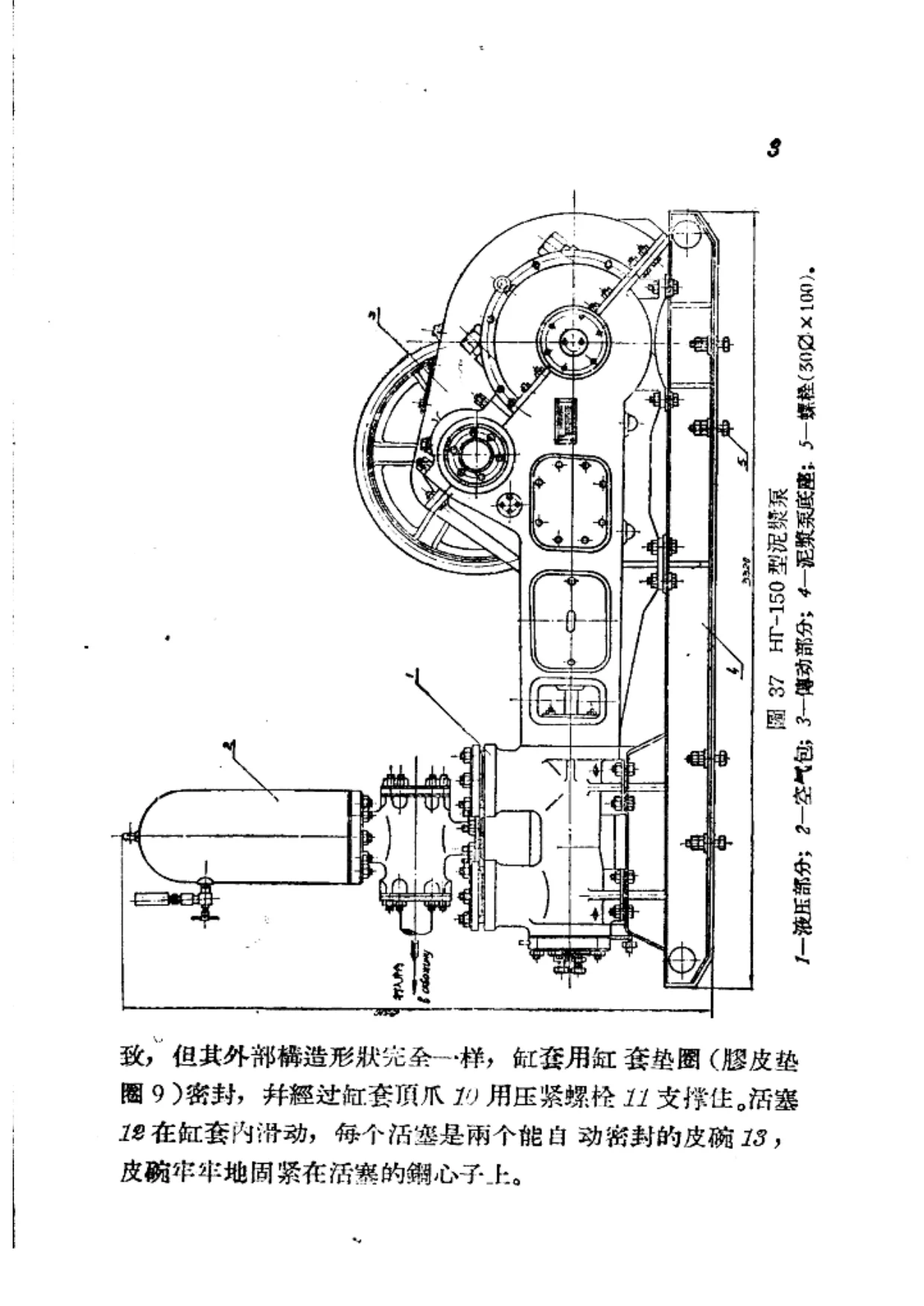

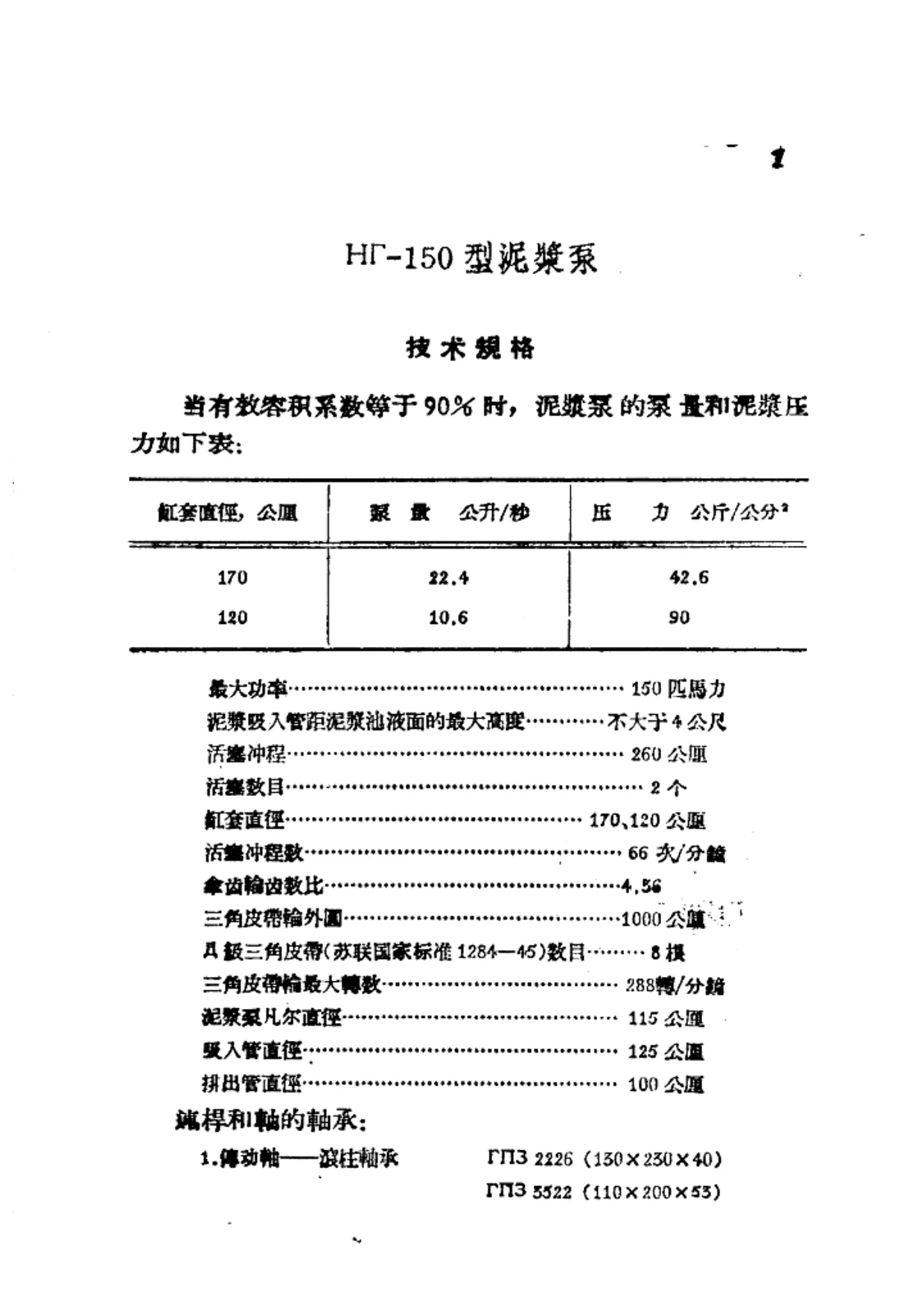

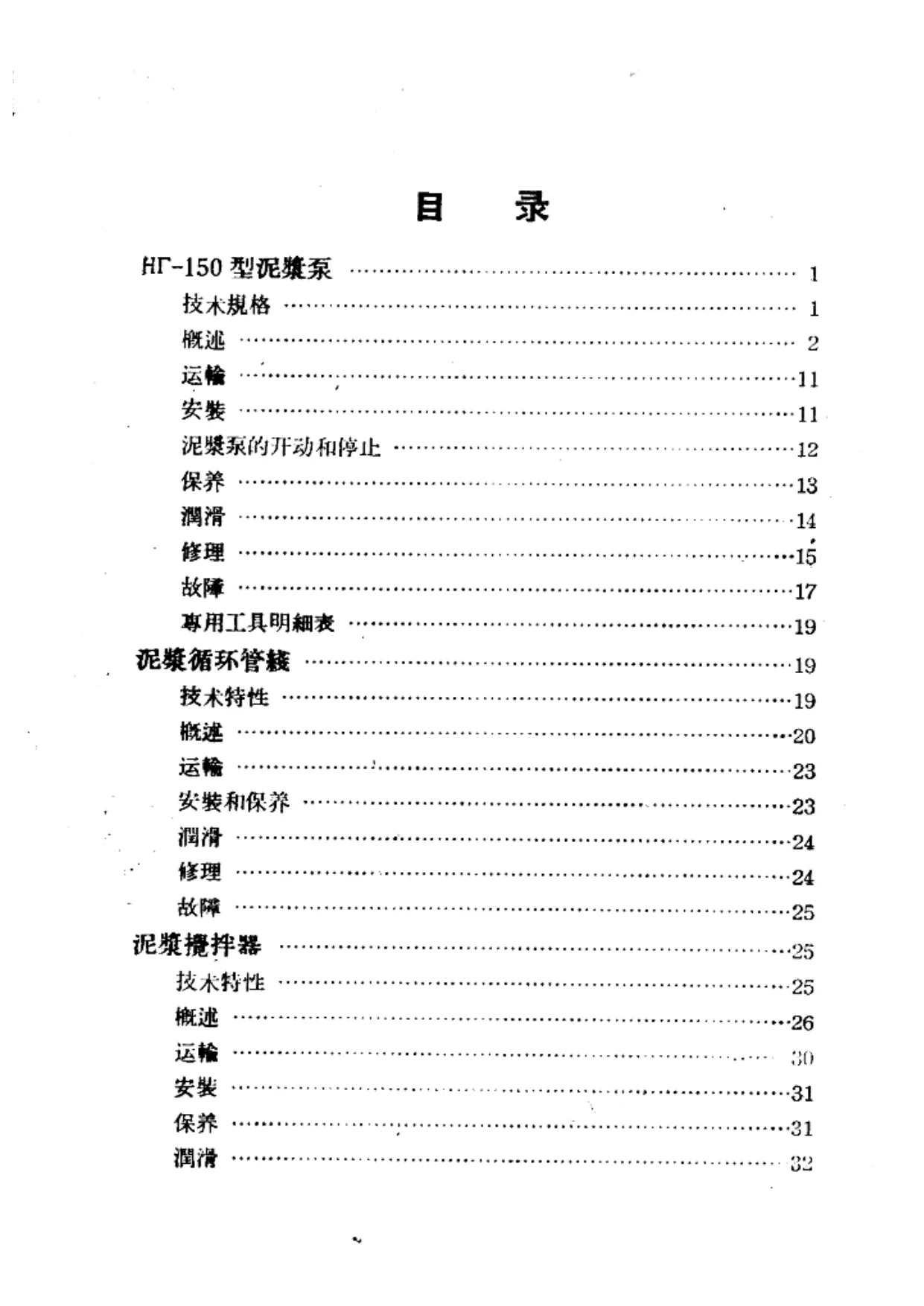

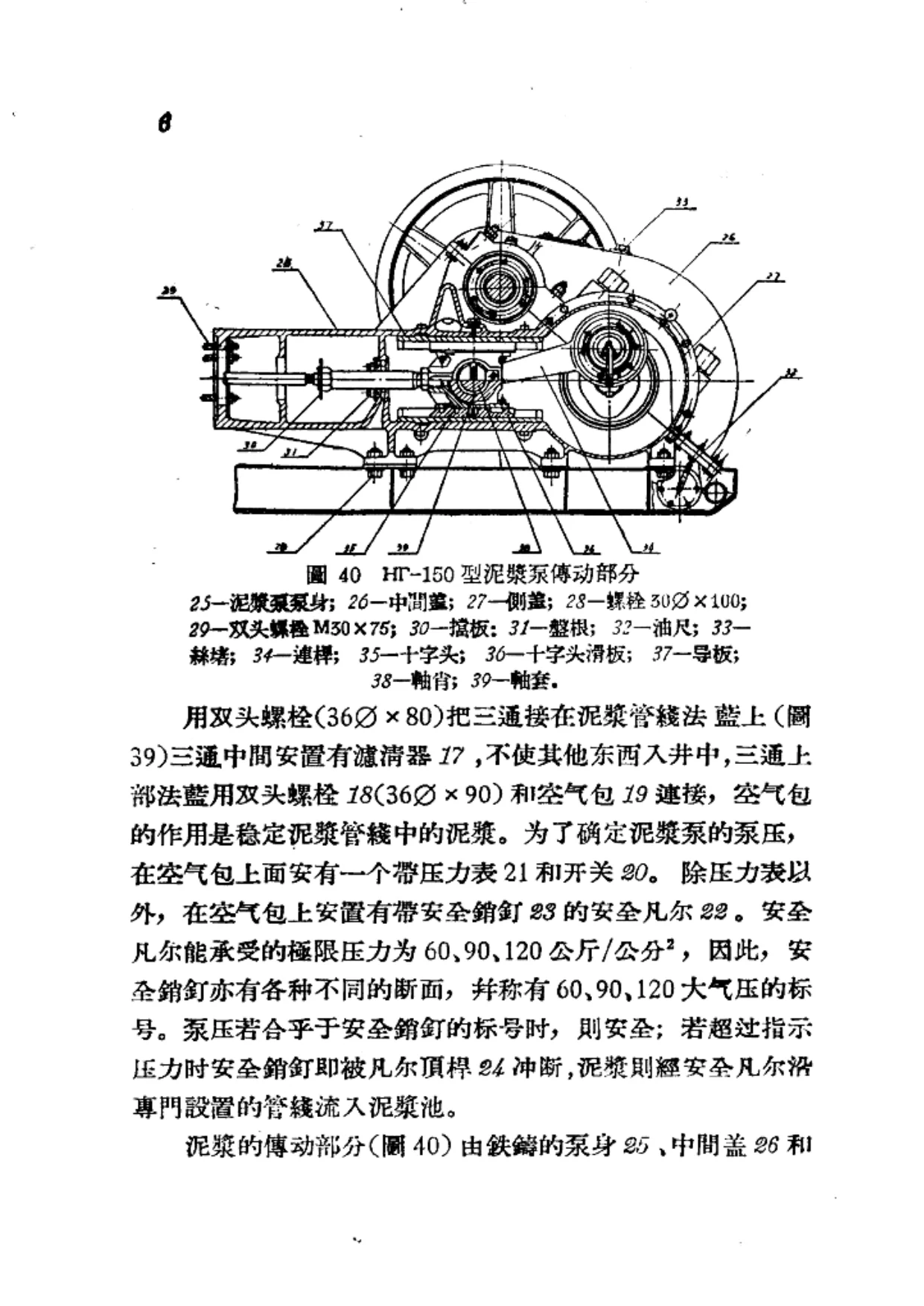

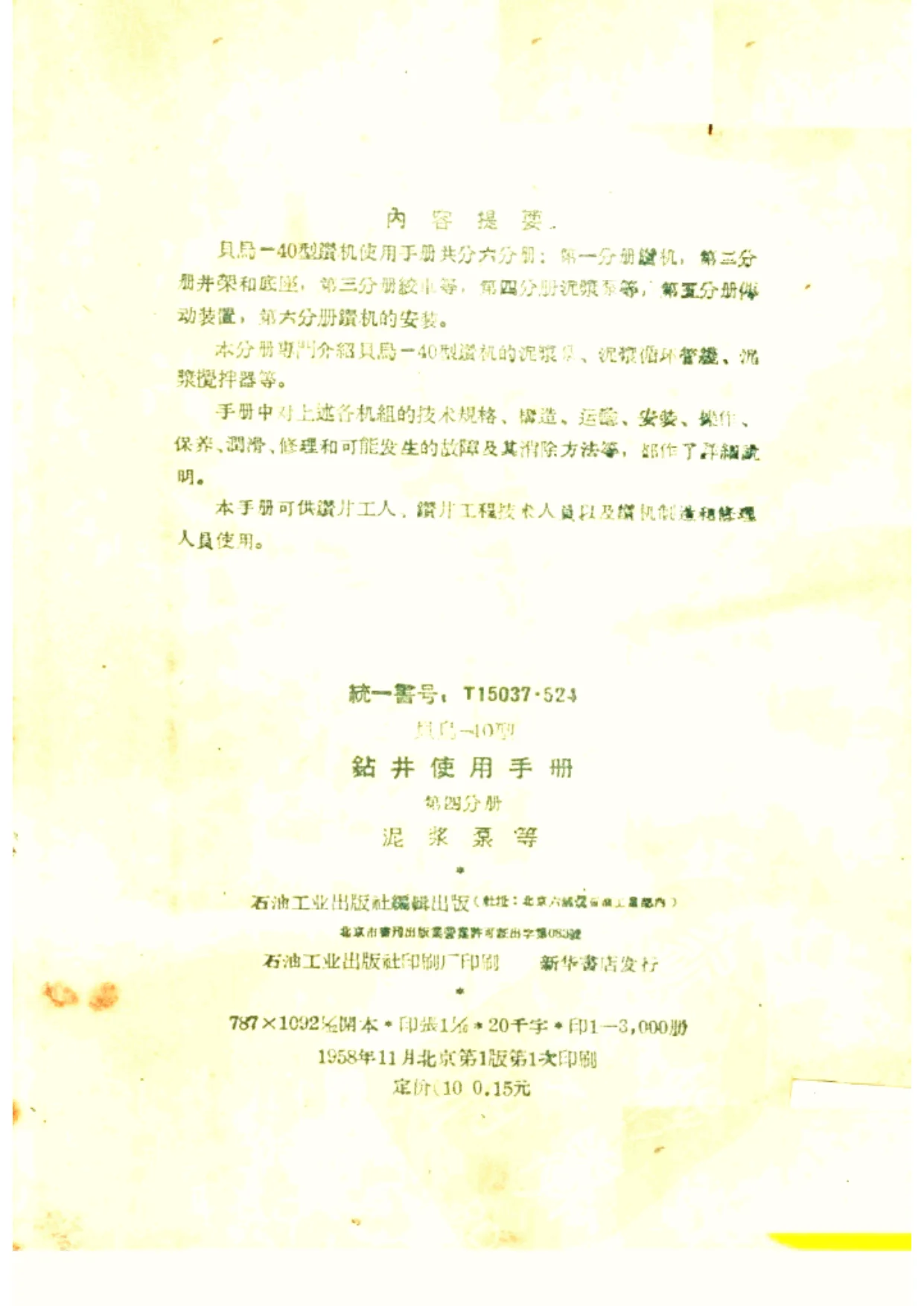

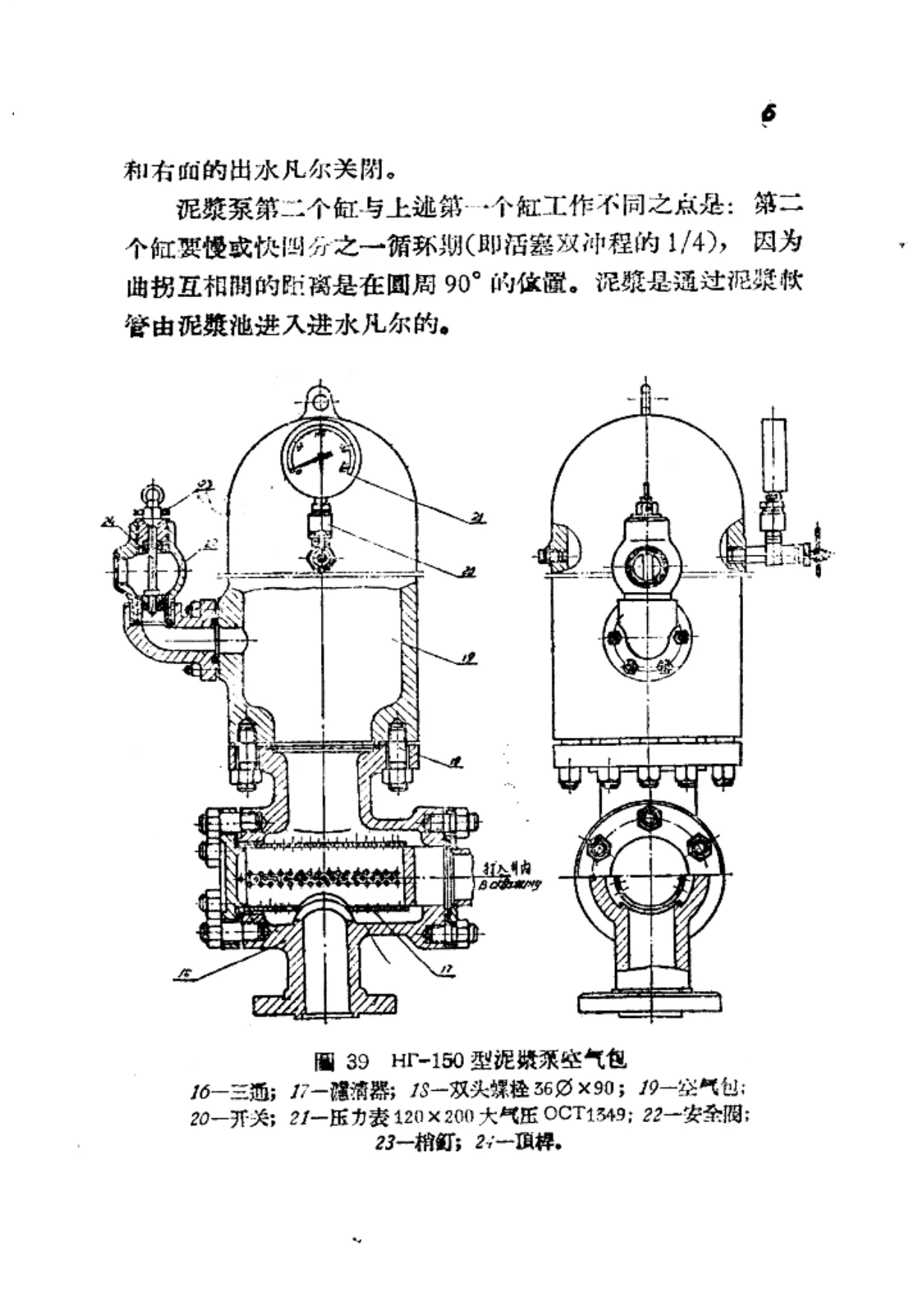

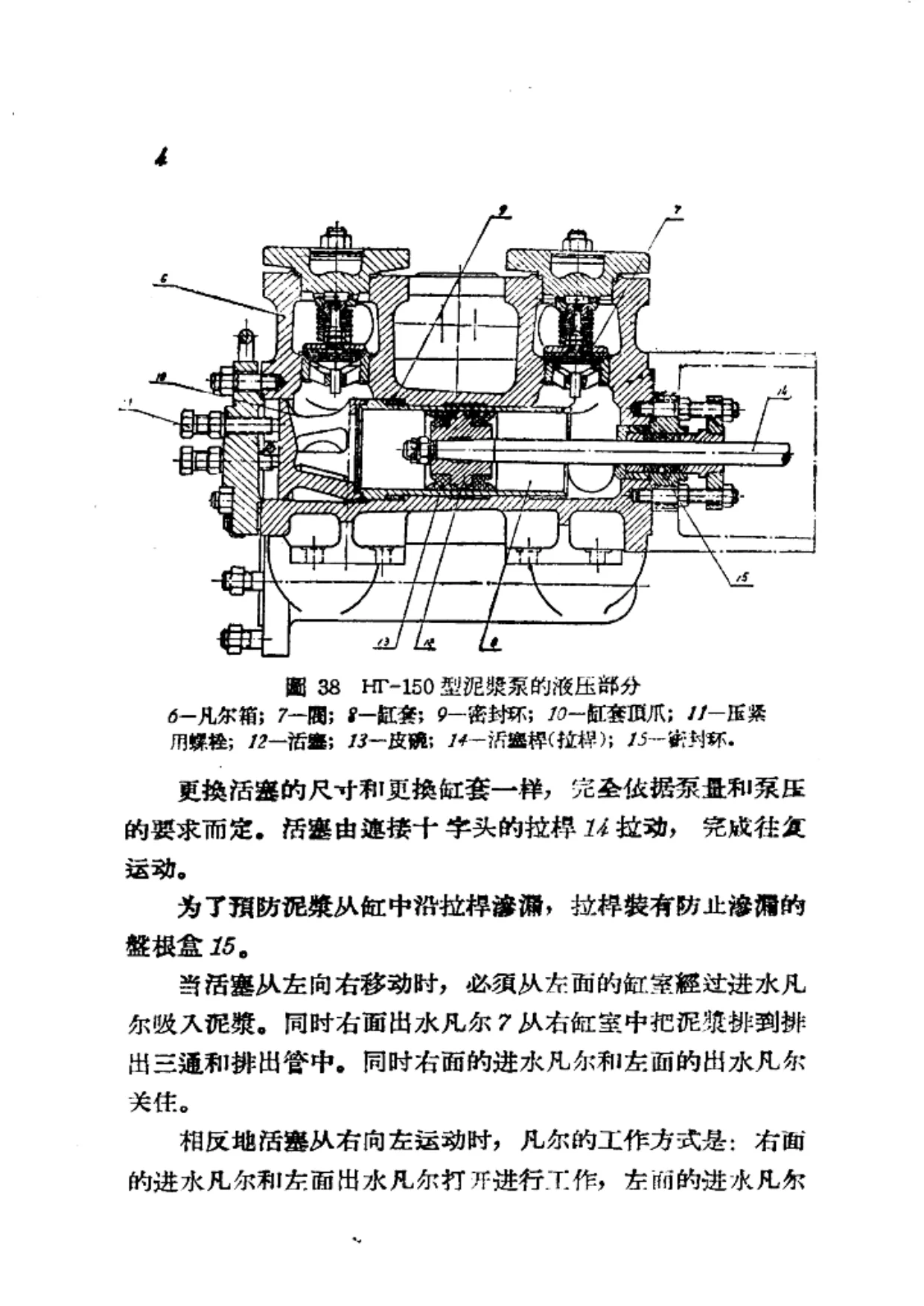

《贝乌-40型钻机使用手册 第四分册》是石油工业出版社1958年11月在北京出版的技术手册，为六分册本《贝乌-40型钻机使用手册》的第四分册。据内容提要，全手册共分六册：第一分册钻机，第二分册井架和底座，第三分册绞车等，第四分册泥浆泵等，第五分册传动装置，第六分册钻机的安装。本分册专门介绍贝乌-40型钻机的泥浆泵、泥浆循环管线、泥浆搅拌器等设备。手册对上述各机组的技术规格、构造、运输、安装、操作、保养、润滑、修理和可能发生的故障及其消除方法等，都作了详细说明。本手册可供钻井工人、钻井工程技术人员以及钻机制造和修理人员使用。目录显示，本分册主要包括：HG-150型泥浆泵，下设技术规格、概述、运输、安装、泥浆泵的开动和停止、保养、润滑、修理、故障、专用工具明细表；泥浆循环管线，下设技术特性、概述、运输、安装和保养、润滑、修理、故障；泥浆搅拌器，下设技术特性、概述、运输、安装、保养、润滑。正文前20页可见HG-150型泥浆泵部分。技术规格显示，当有效容积系数等于90%时，缸套直径170公厘对应泵量22.4公斤/秒、压力42.6公斤/公分²，缸套直径120公厘对应泵量10.6公斤/秒、压力90公斤/公分²；最大功率150匹马力，泥浆吸入管距泥浆池液面最大高度不大于4公尺，活塞冲程260公厘，活塞数目2个，缸套直径170、120公厘，活塞冲程数66次/分，传动齿轮齿数比4.56，三角皮带轮外圆1000公厘，具级三角皮带（苏联国家标准1284-45）数目8根，三角皮带轮最大转数288转/分，泥浆泵凡尔直径115公厘，吸入管直径125公厘，排出管直径100公厘，泵尺寸长×宽×高3320×1980×2516公厘，重量7500公斤。概述说明HG-150型泥浆泵的功用是在转盘钻井时把泥浆送到井眼中去，一整套钻机配有两部泥浆泵，均安置在一个底座上；该泵是卧式双缸双作用活塞式泥浆泵，由柴油机用三角皮带带动，由液压力部分、空气包、传动部分、泥浆泵底座四个主要部分组成。书中还详细说明凡尔箱、缸套、活塞、拉杆、空气包、安全阀、传动轴、曲轴、十字头、底座、冲洗活塞杆水罐等零部件的构造、作用及维护方法，并给出运输、安装、开动和停止、保养、润滑、修理、故障处理等规程。润滑部分列表说明曲轴轴承和连杆轴承、传动部分油槽所用润滑油种类、加油周期及换油要求。修理部分分小修理、中修理、大修理，并列出修理零件时应注意事项、试验规则及试车目的。故障部分以表格形式列出故障、故障现象、可能发生故障的原因和修理方法。本手册内容具体，数据翔实，反映了1950年代中国石油钻井设备引进与国产化初期的技术状况和使用维护水平。本次仅见前20页，后续内容待补。
