贝乌-40型钻机使用手册 第三分册 绞车等

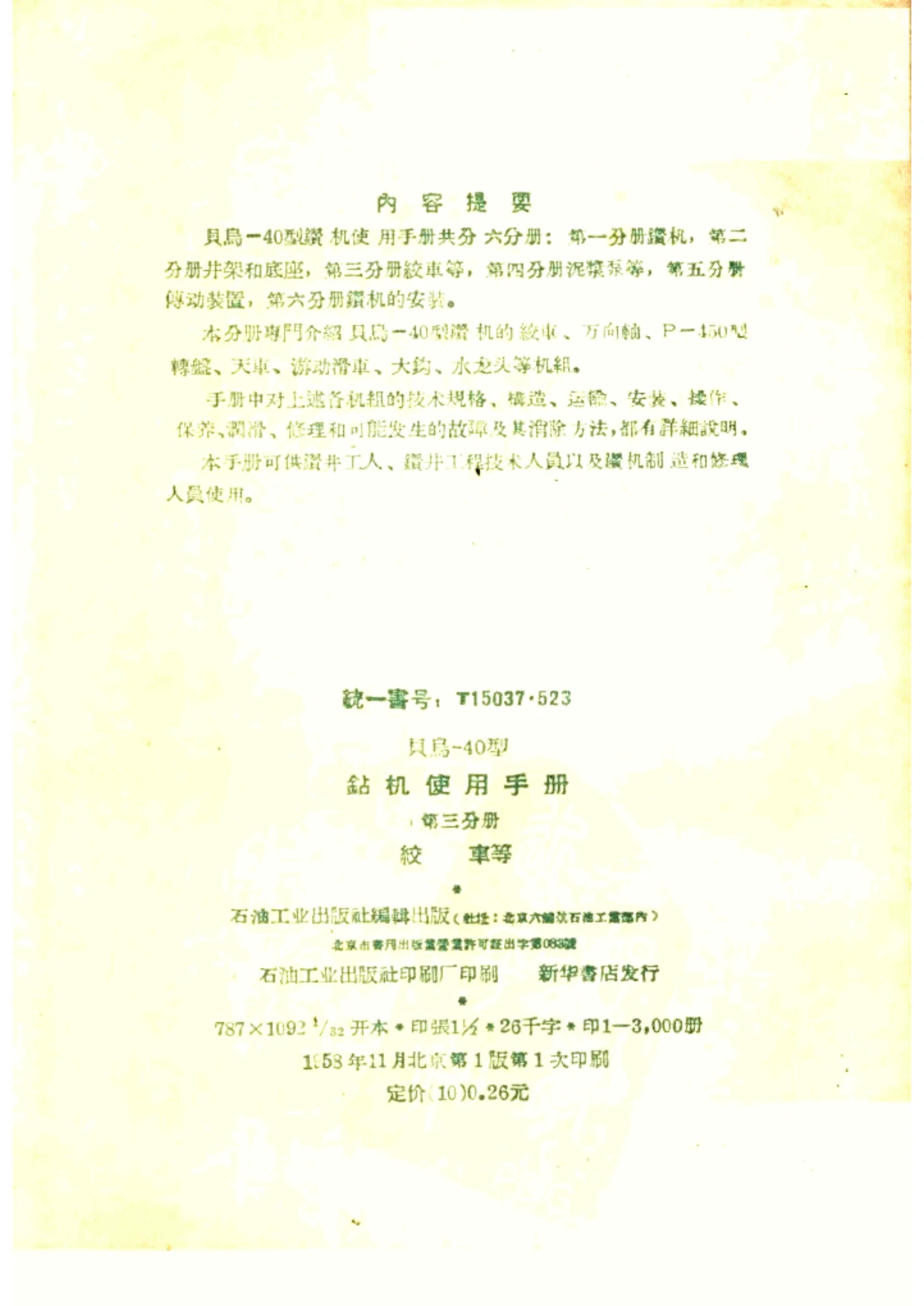

本分册为《贝乌-40型钻机使用手册》第三分册，专门介绍贝乌-40型钻机的绞车、万向轴、P-450型转盘、天车、游动滑车、三角式大钩、水龙头等机组。据内容提要，全书共分六分册：第一分册钻机，第二分册井架和底座，第三分册绞车等，第四分册泥浆泵等，第五分册传动装置，第六分册钻机的安装。本册对上述各机组的技术规格、构造、运输、安装、操作、保养、润滑、修理和可能发生的故障及其消除方法，都有详细说明；可供钻井工人、钻井工程技术人员以及机械制造和修理人员使用。

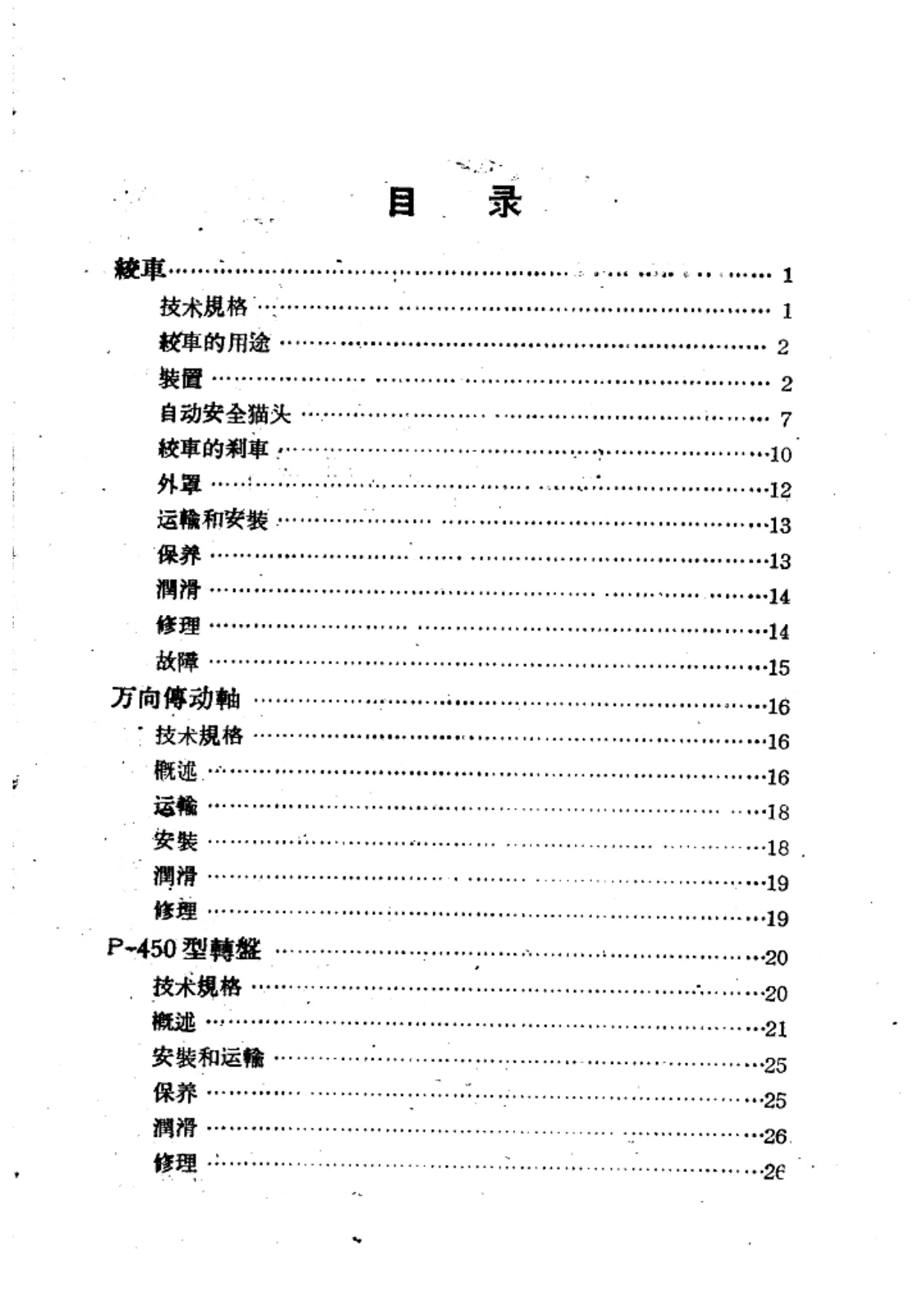

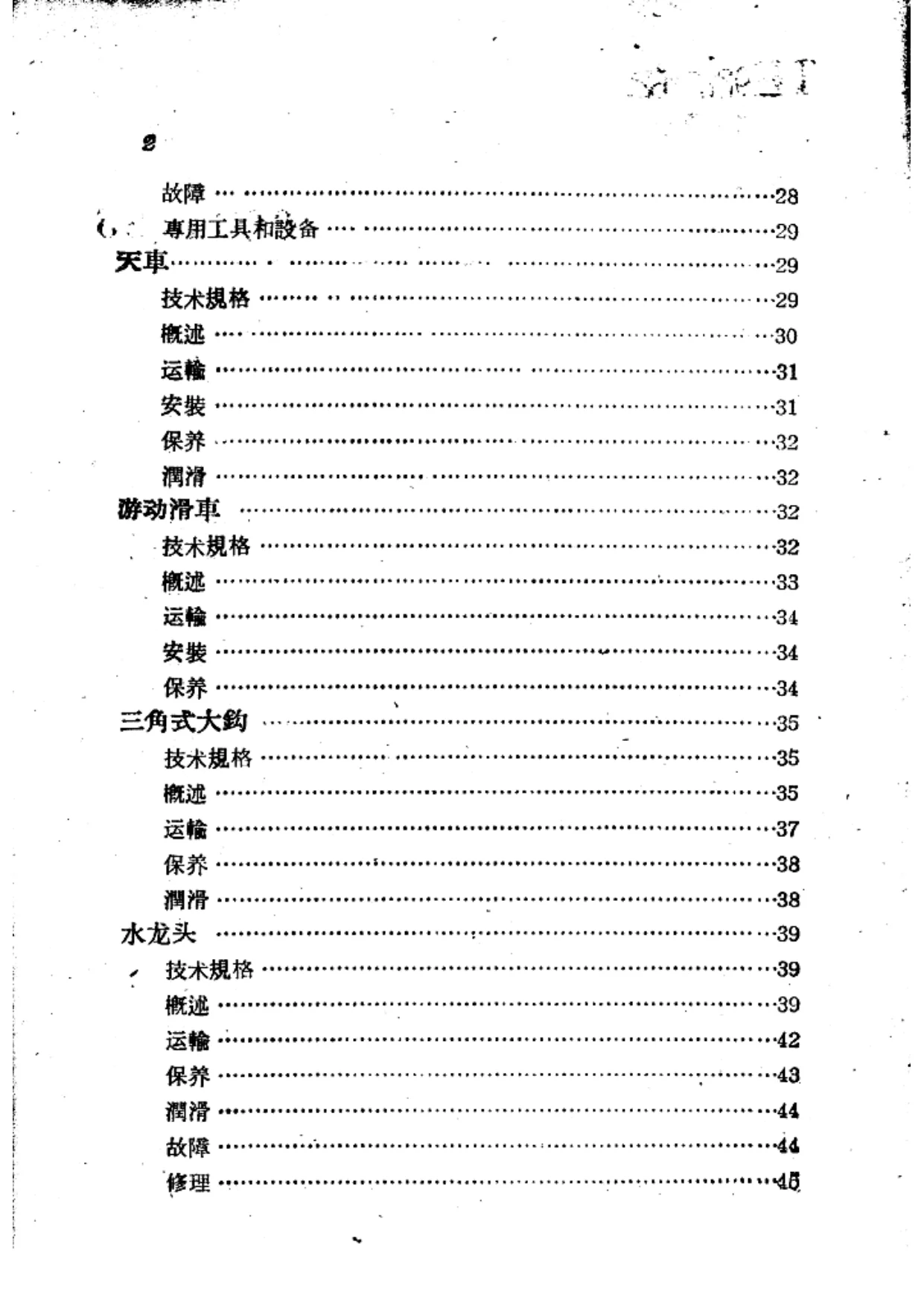

出版信息方面，本书由石油工业出版社编辑出版，1958年11月北京第1版第1次印刷，787×1092/32开本，印数1—3,000册，定价0.26元，统一书号T15037·523。目录列有绞车、万向传动轴、P-450型转盘、天车、游动滑车、三角式大钩、水龙头等章，每章下分技术规格、概述、运输、安装、保养、润滑、修理、故障等条目。

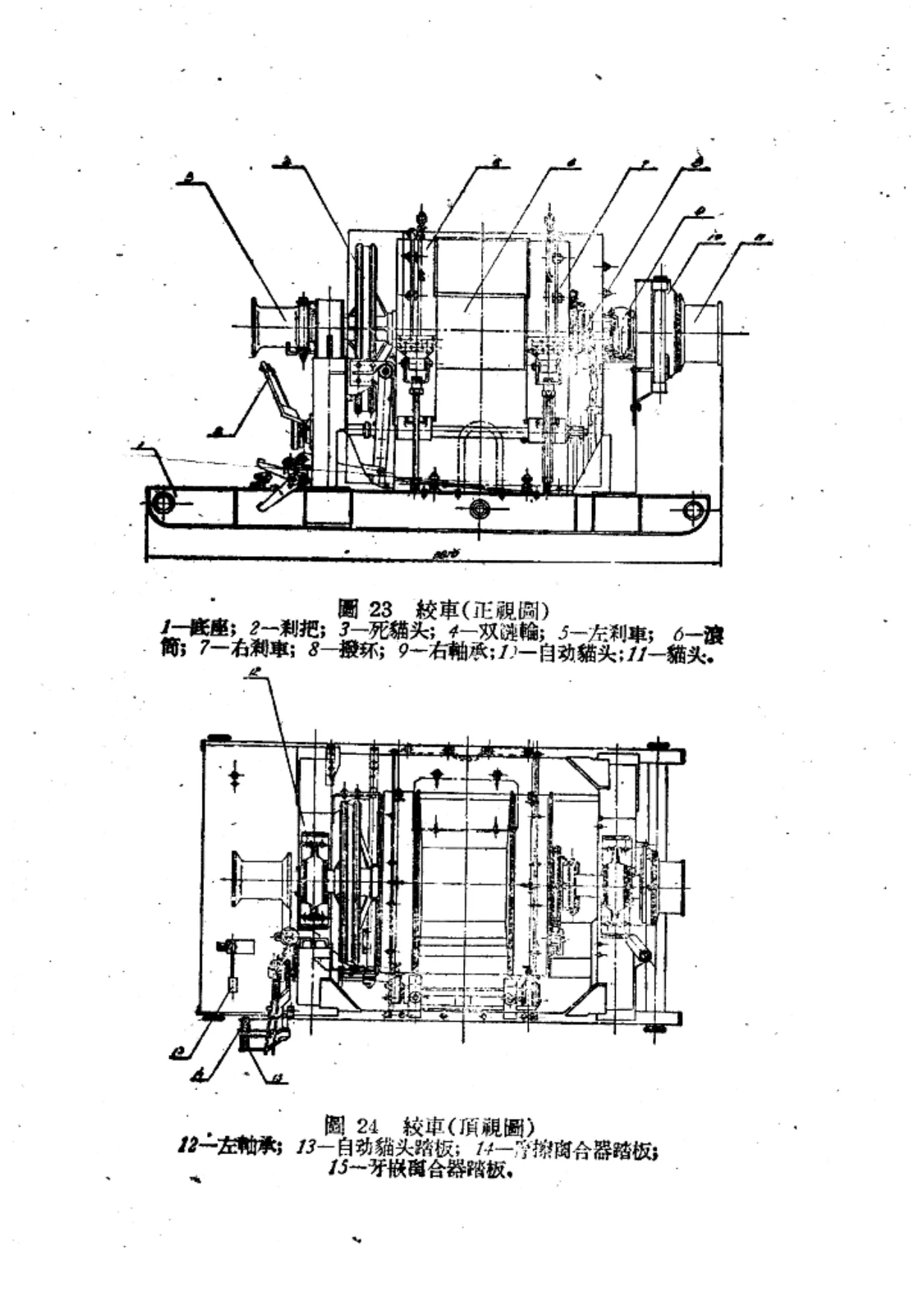

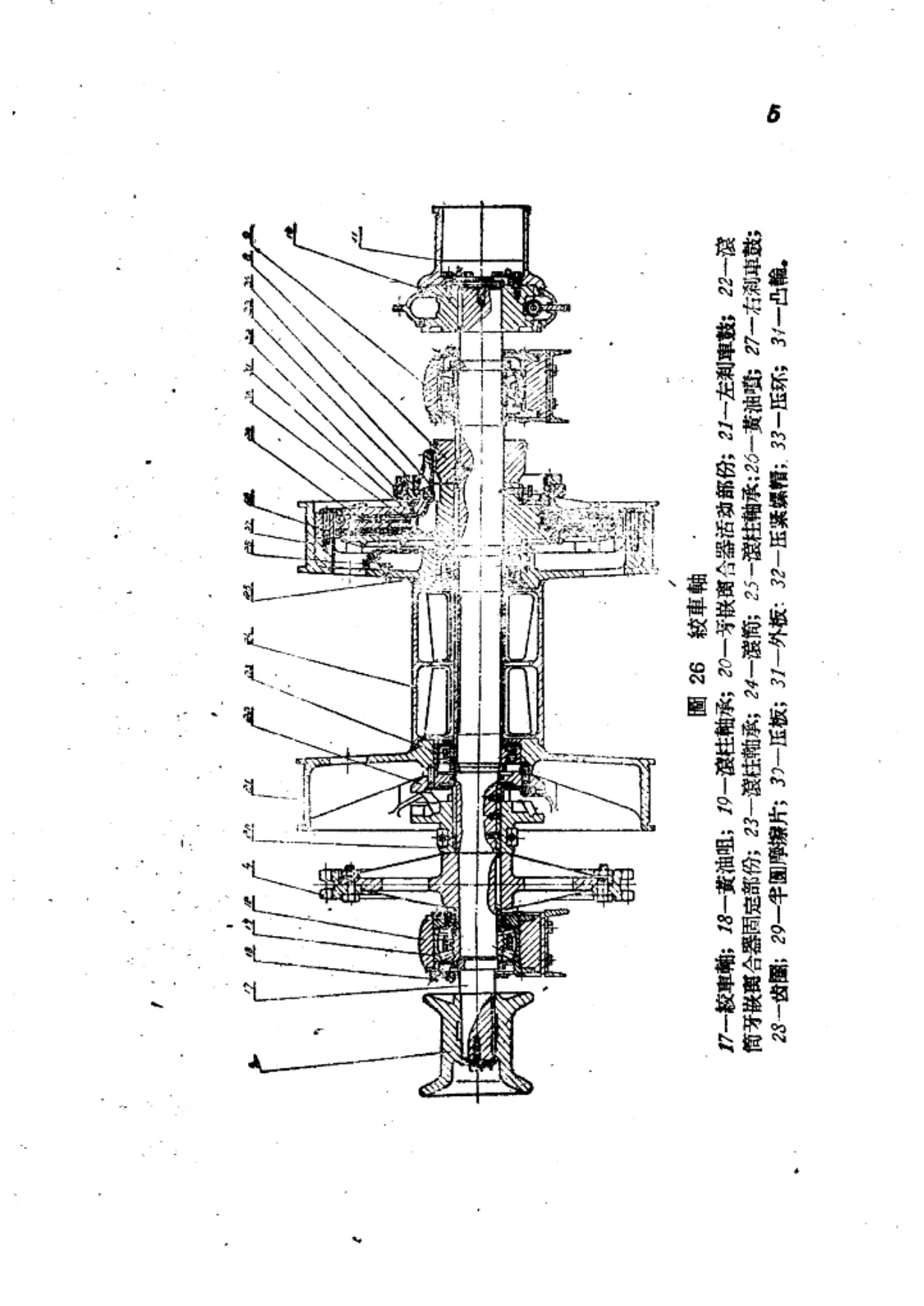

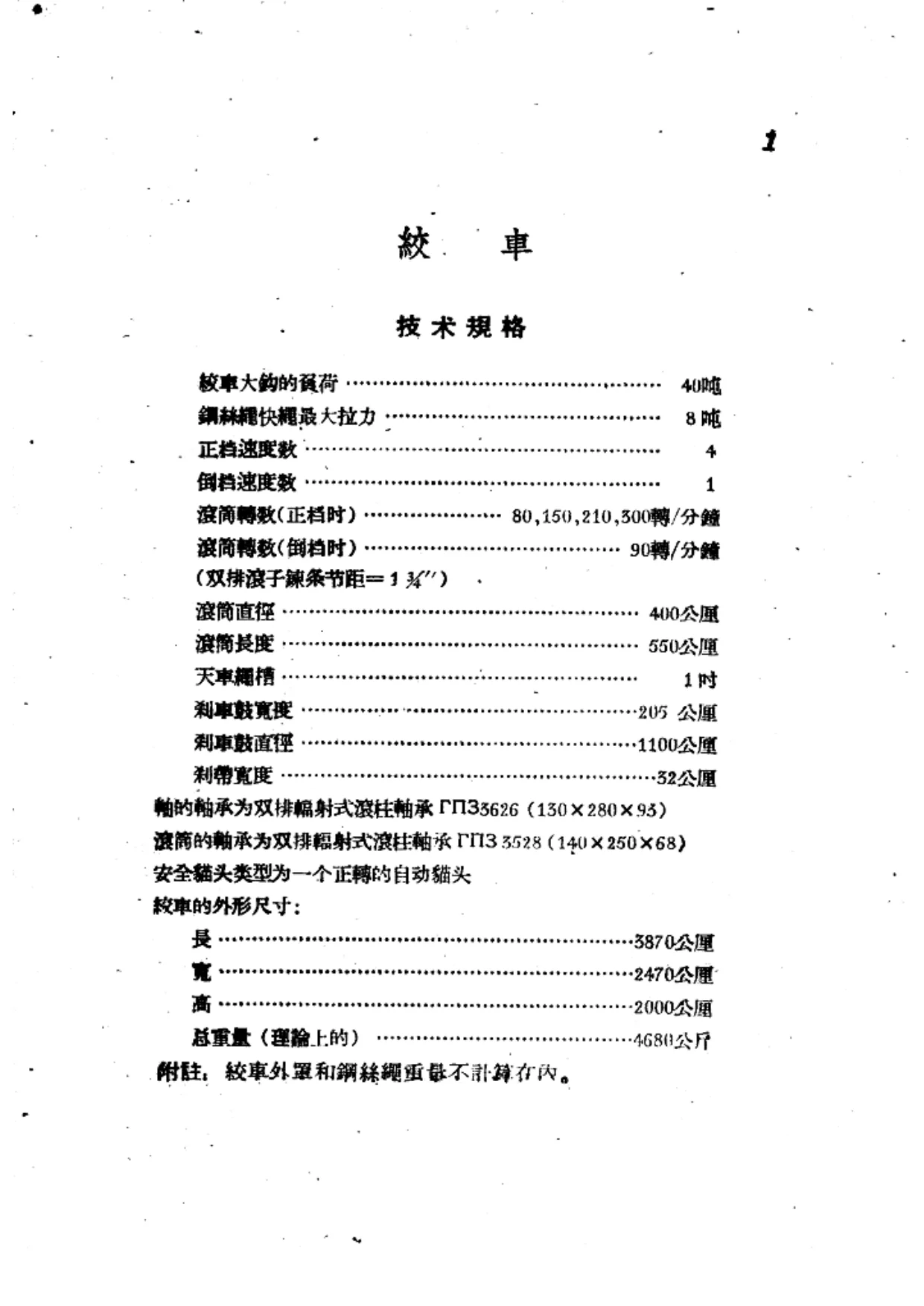

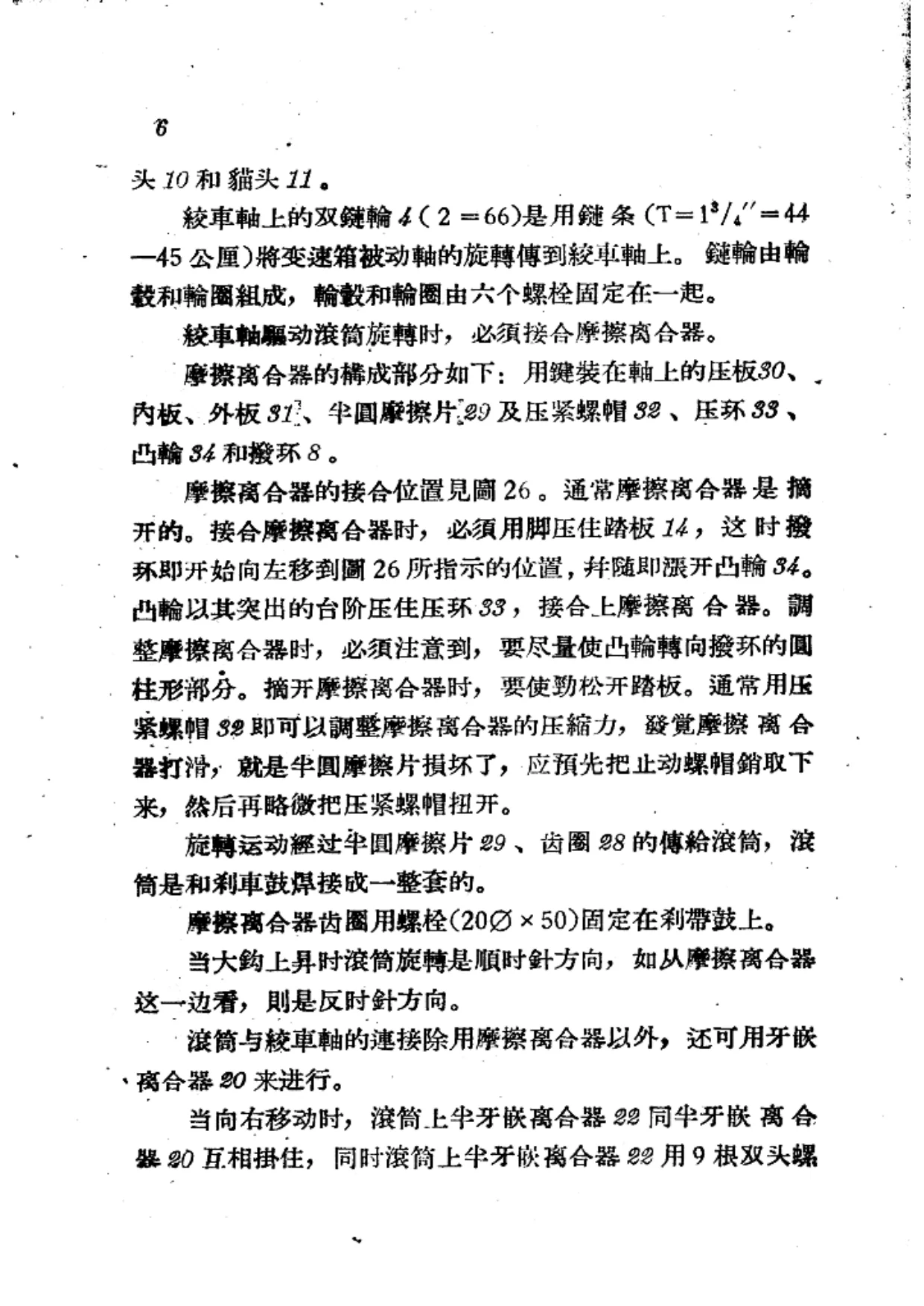

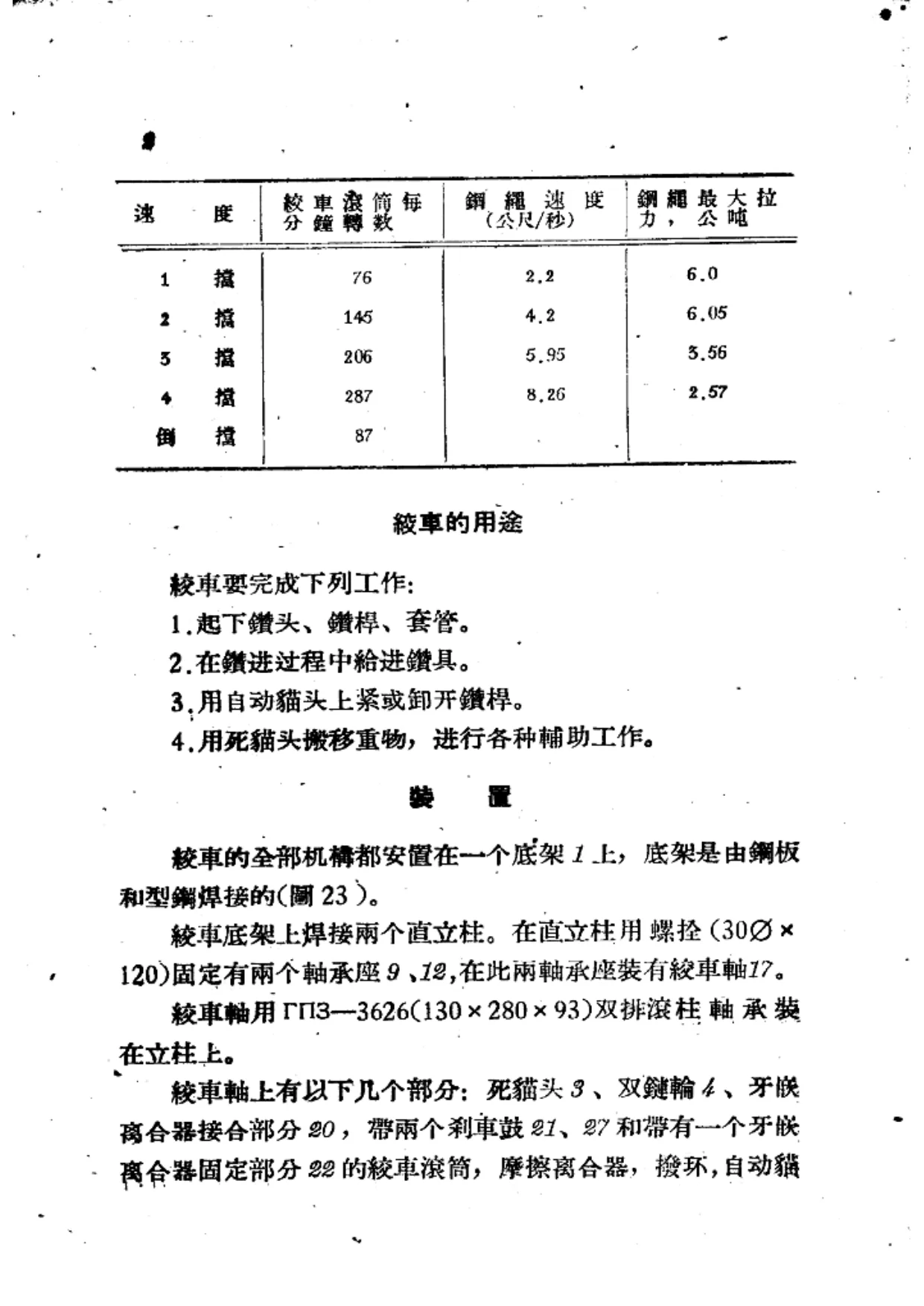

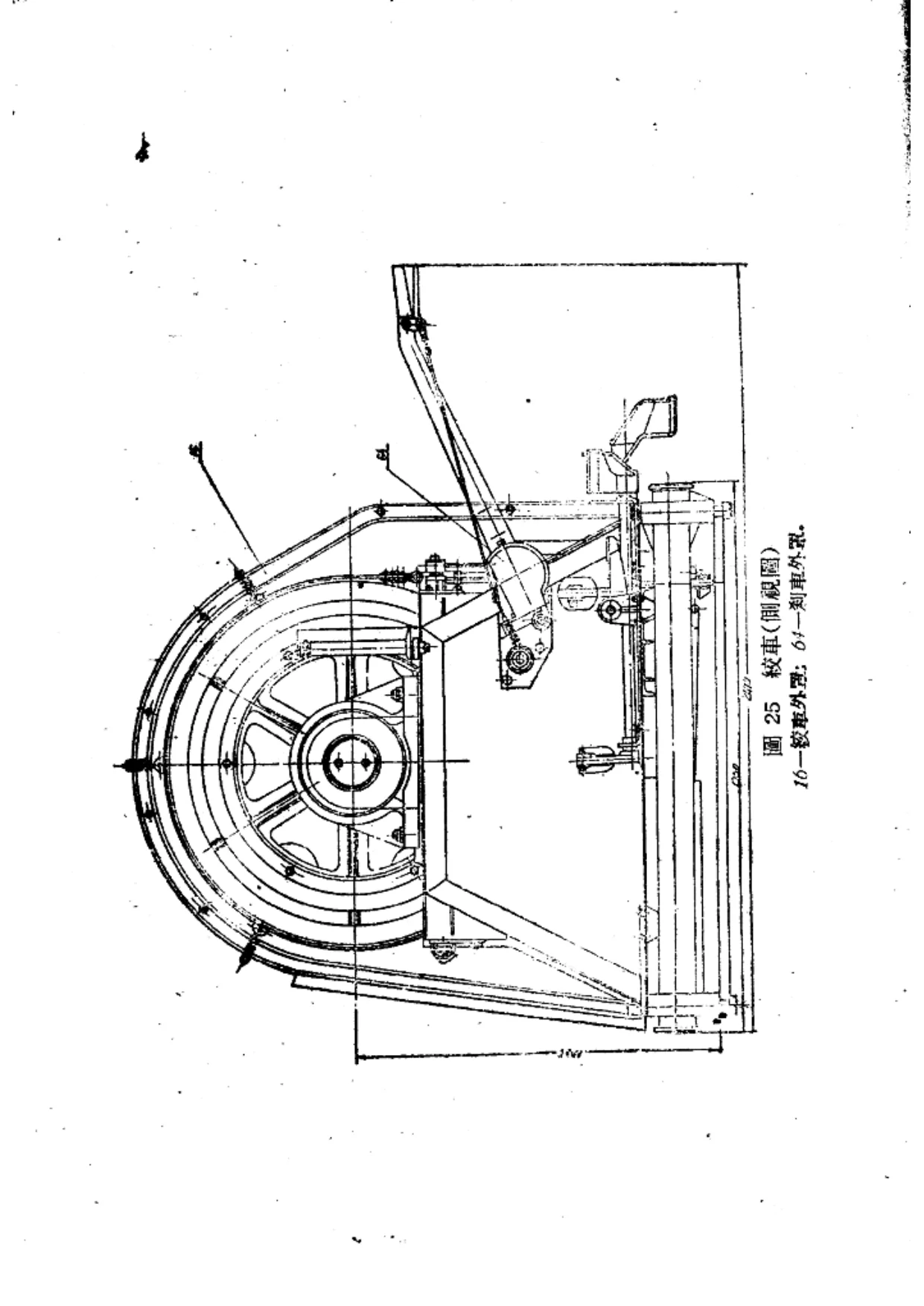

绞车部分给出详细技术规格：绞车大钩负荷40吨，钢丝绳快绳最大拉力8吨，正档速度数4，倒档速度数1，滚筒转数正档80、150、210、300转/分，倒档90转/分，滚筒直径400公厘，滚筒长度550公厘，天车绳槽1吋，刹车鼓宽度205公厘，刹车鼓直径1100公厘，刹带宽度32公厘，轴和滚筒轴承分别为双排辐射式滚柱轴承ΓΠ33626与ΓΠ33528，安全猫头为一个正转的自动猫头，绞车外形尺寸长3870公厘、宽2470公厘、高2000公厘。绞车用途包括起下钻头、钻杆、套管，在钻进过程中给进钻具，用自动猫头上紧或卸开钻杆，用死猫头搬移重物及进行辅助工作。装置部分说明绞车全部机构安置在焊接底架上，绞车轴上有死猫头、双链轮、牙嵌离合器、刹车鼓、滚筒、摩擦离合器、拨环、自动猫头、猫头等；并说明摩擦离合器、牙嵌离合器的接合与调整，死猫头使用麻绳或一端系麻绳的钢丝绳猫头绳，自动安全猫头供上紧或卸开钻杆、钻铤、套管，使用时不能用绞车倒车卸开钻杆。绞车刹车由两个弯曲钢刹带组成，刹带绕在滚筒刹车鼓周围，通过刹把、齿轮、齿扇、中间轴、凸轮、摇杆、拨叉、平衡梁等机构操纵。手册还列出绞车保养、润滑、修理及故障处理，如脚踏板不能完全返回、刹车鼓发热、链条破裂、摩擦离合器打滑等故障原因和修理方法。

万向传动轴部分给出技术规格：最大传动力矩 Mkp=66300公斤公分，n=210转/分时功率200匹马力，轴旋转最大转数 n=792转/分，万向轴接头旋转最大角度虎克式=15°，重量200公斤；概述说明万向轴将变速箱动力传给转盘，由轴和两个坚固万向接头组成，轴中间部分多制成空心，末端有花键槽，万向接头由十字接头和两个拨叉组成。本次仅见前20页，后续内容待补。
