貝烏-40型鑽机使用手册 第五分册 传动装置

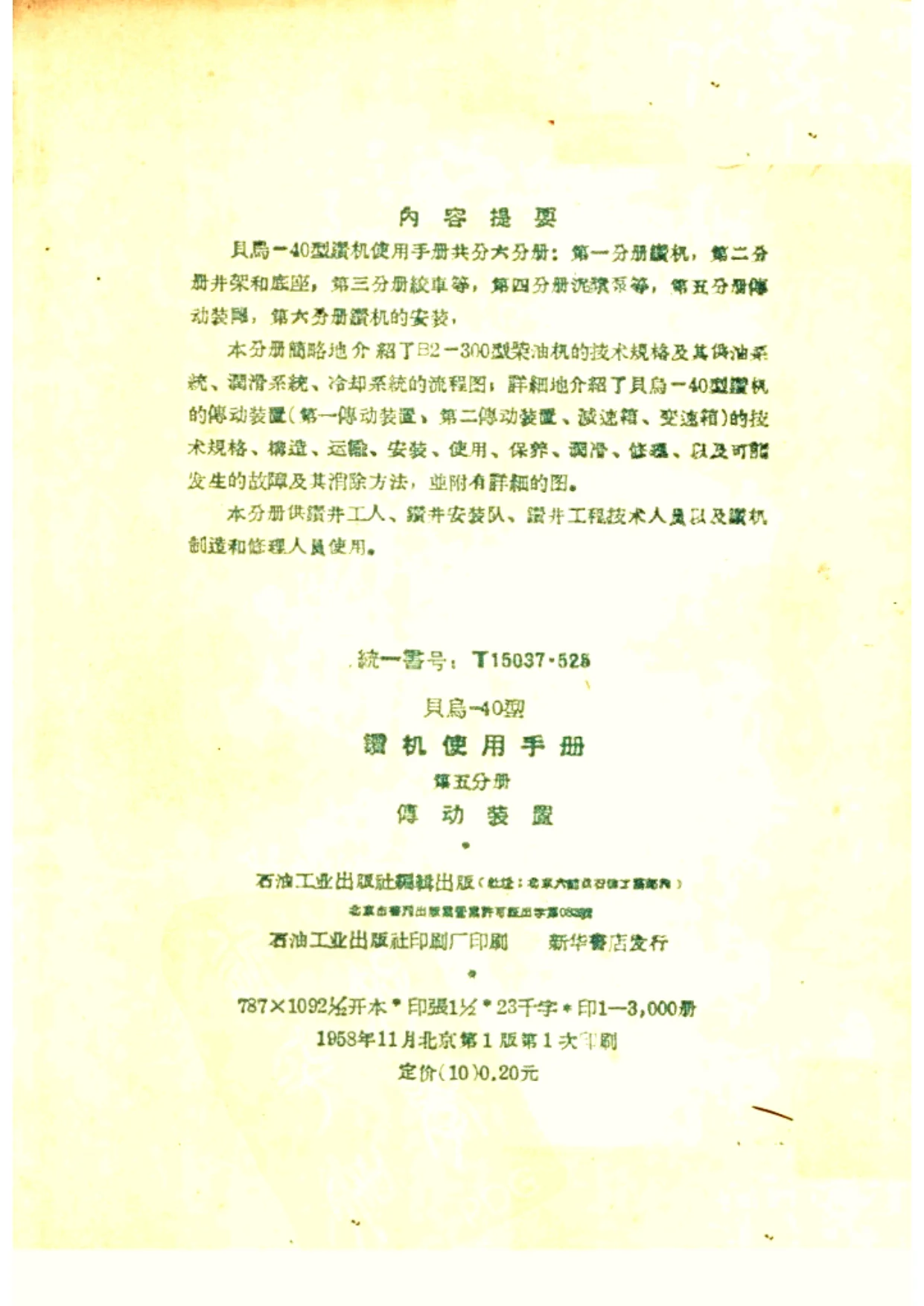

《貝烏-40型鑽机使用手册》第五分册“传动装置”是1958年11月由石油工业出版社在北京出版的第1版第1次印刷的石油钻井设备技术手册，统一书号（OCR作“统一营号”）为T15037·528，定价0.20元。全书共分六分册：第一分册钻机，第二分册井架和底座，第三分册绞车等，第四分册泥浆泵等，第五分册传动装置，第六分册钻机的安装。本分册专述贝乌-40型钻机的传动装置，内容提要说明其简略介绍B2-300型柴油机的技术规格及其供油系统、润滑系统、冷却系统的流程图；详细介绍贝乌-40型钻机传动装置（第一传动装置、第二传动装置、减速箱、变速箱）的技术规格、构造、运输、安装、使用、保养、润滑、修理以及可能发生的故障及其消除方法，并附有详细插图。本分册供钻井工人、钻井安装队、钻井工程技术人员以及钻机制造和修理人员使用。

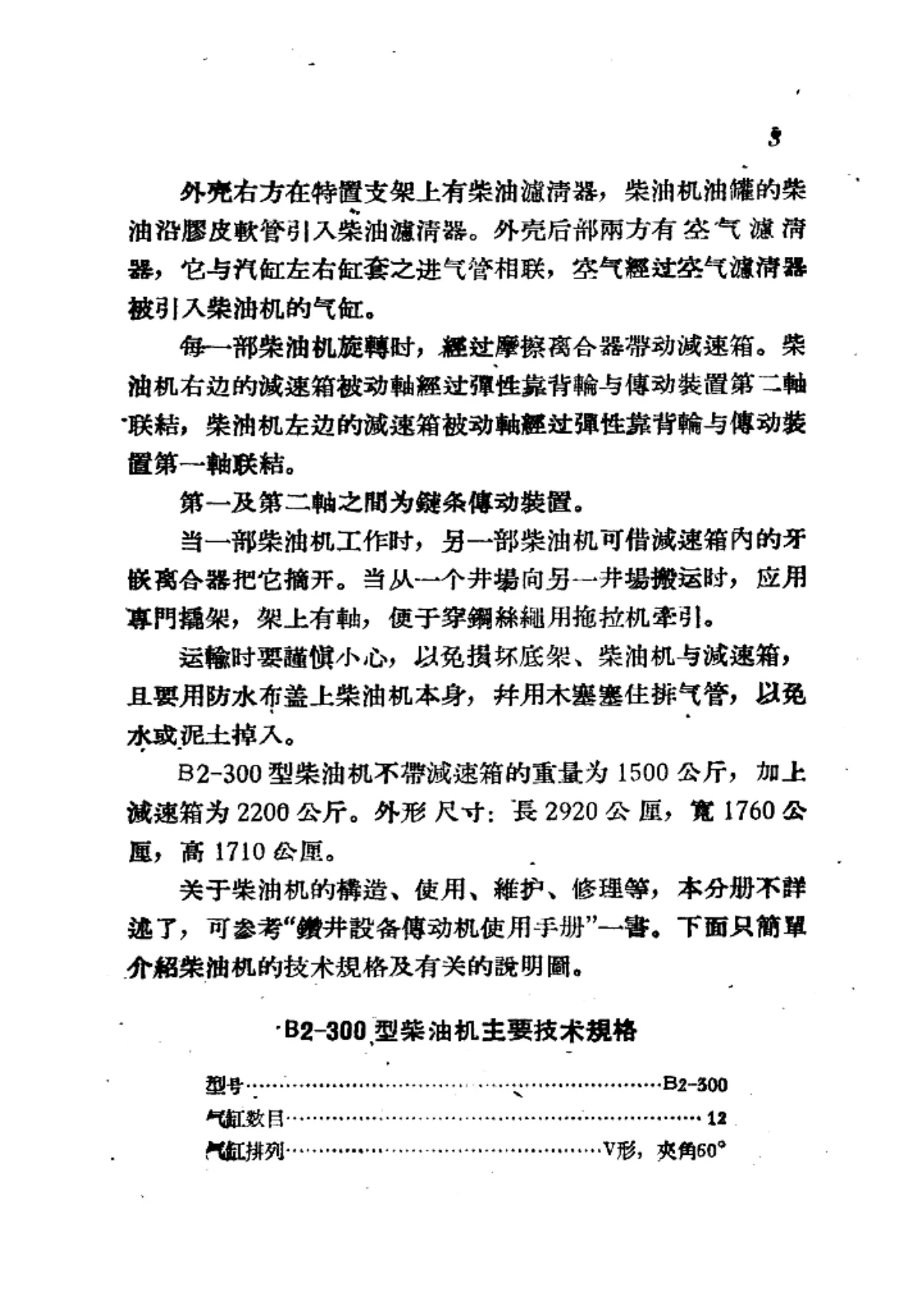

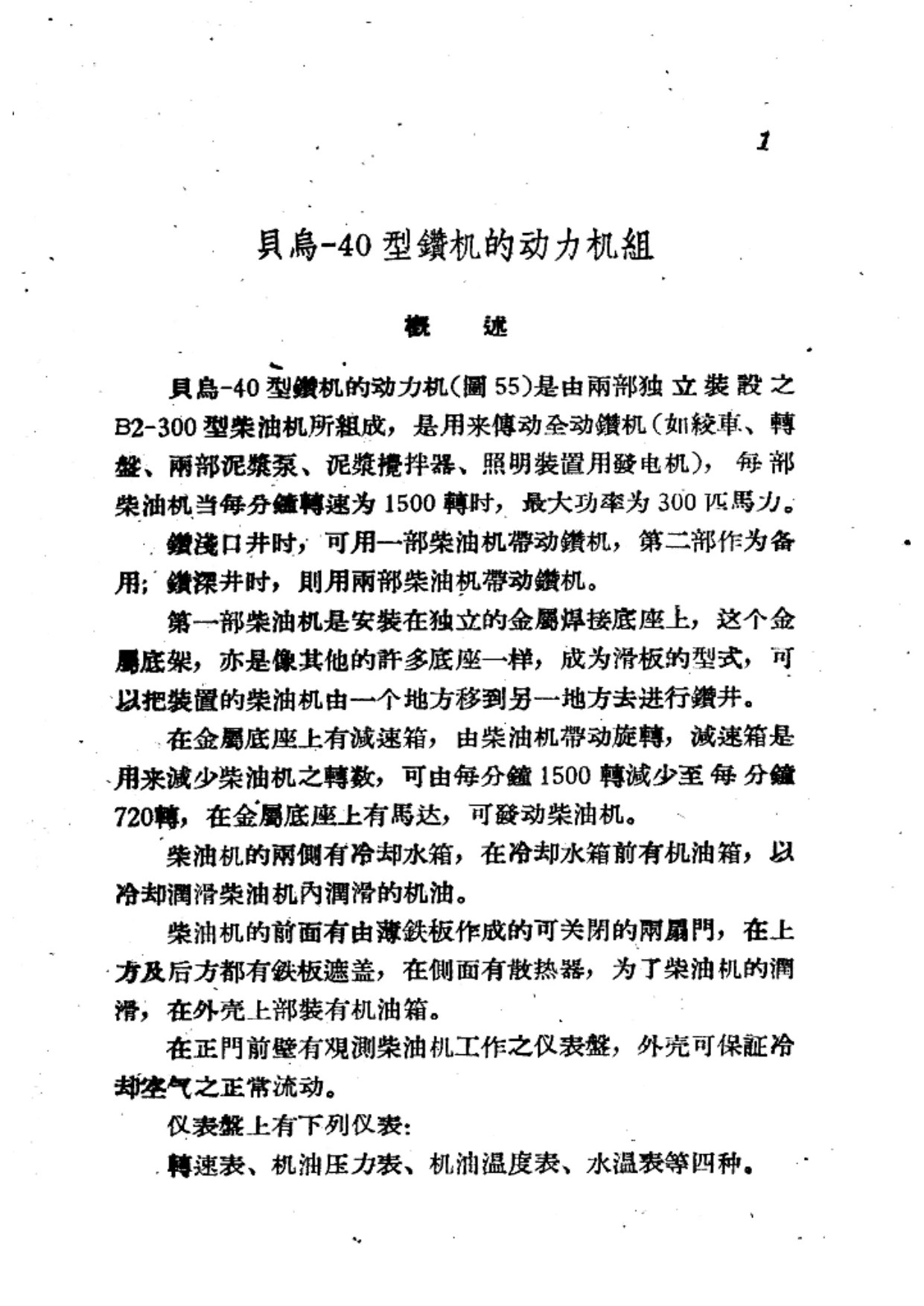

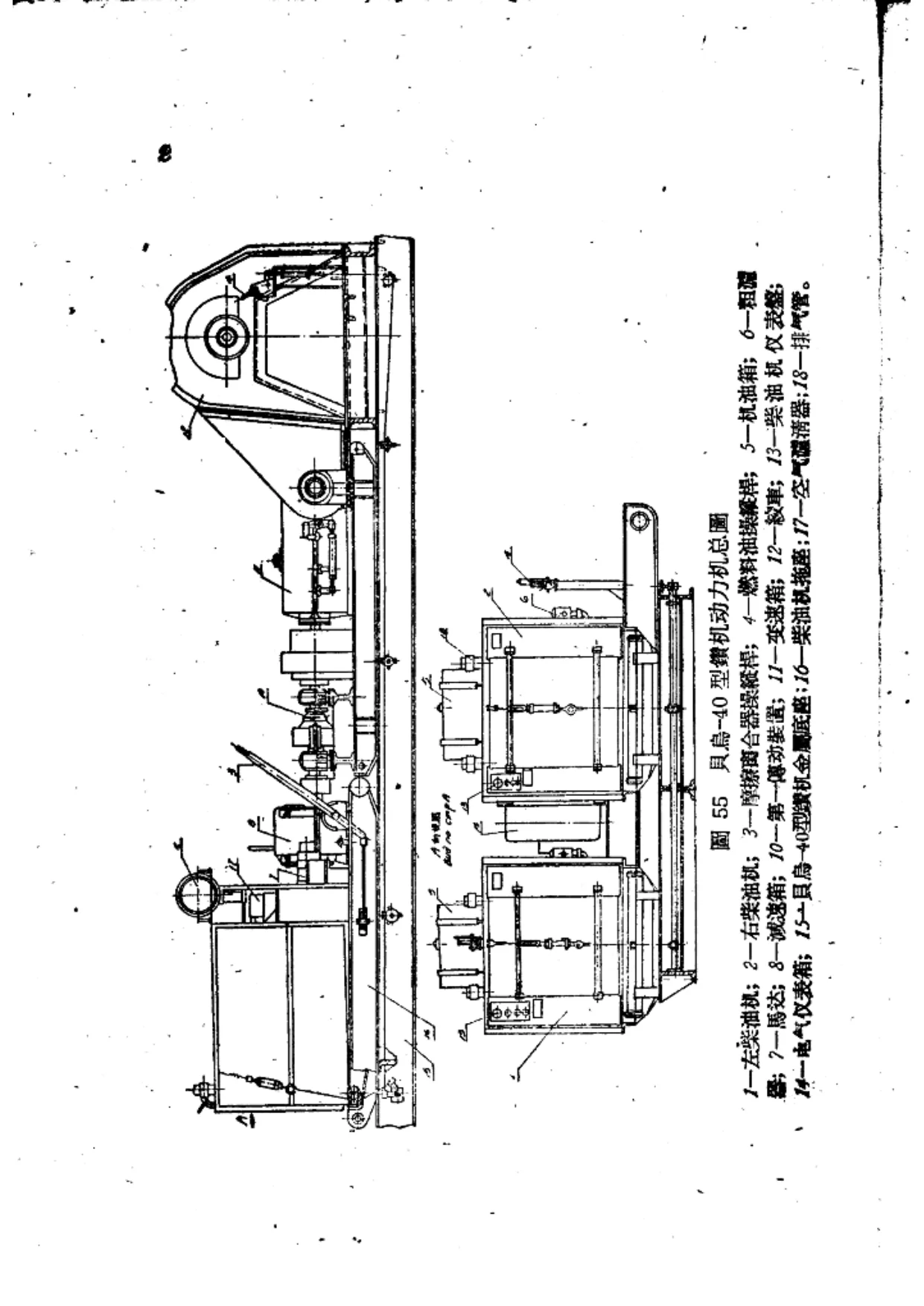

从正文前20页可见，贝乌-40型钻机的动力机组由两部独立装设的B2-300型柴油机组成，用来传动钻机各工作机，如绞车、转盘、两部泥浆泵、泥浆搅拌器、照明装置用发电机。每部柴油机在每分钟1500转时最大功率为300匹马力。钻浅井时可用一部柴油机带动钻机，第二部作为备用；钻深井时则用两部柴油机带动钻机。第一部柴油机安装在独立的金属焊接底座上，该底座为滑板型式，便于由一处移至另一处进行钻井。金属底座上有减速箱，由柴油机带动旋转，可将转速由每分钟1500转减少至每分钟720转；底座上还装有马达，用于发动柴油机。柴油机两侧有冷却水箱，冷却水箱前有机油箱，以冷却润滑柴油机内润滑的机油。柴油机前有薄铁板制成的可关闭两扇门，上方及后方有铁板遮盖，侧面有散热器，外壳上部装有机油箱。正门前壁有观测柴油机工作的仪表盘，上有转速表、机油压力表、机油温度表、水温表等四种仪表。外壳右方特置支架上有柴油滤清器，柴油机油罐的柴油沿胶皮软管引入柴油滤清器；外壳后部两方有空气滤清器，与汽缸左右缸套进气管相联。每部柴油机旋转时经过摩擦离合器带动减速箱，右侧减速箱被动轴经过弹性靠背轮与传动装置第二轴承联结，左侧减速箱被动轴经过弹性靠背轮与传动装置第一轴承联结，第一及第二轴之间为链条传动装置。当一部柴油机工作时，另一部可借减速箱内的牙嵌离合器摘开。搬运时应用专门撬架，架上设轴，便于穿钢丝绳用拖拉机牵引；运输时需谨慎小心，以免损坏底架、柴油机与减速箱，并用防水布盖上柴油机，用木塞塞住排气管，防止水或泥土掉入。B2-300型柴油机不带减速箱的重量为1500公斤，加上减速箱为2200公斤；外形尺寸长2920公厘、宽1760公厘、高1710公厘。

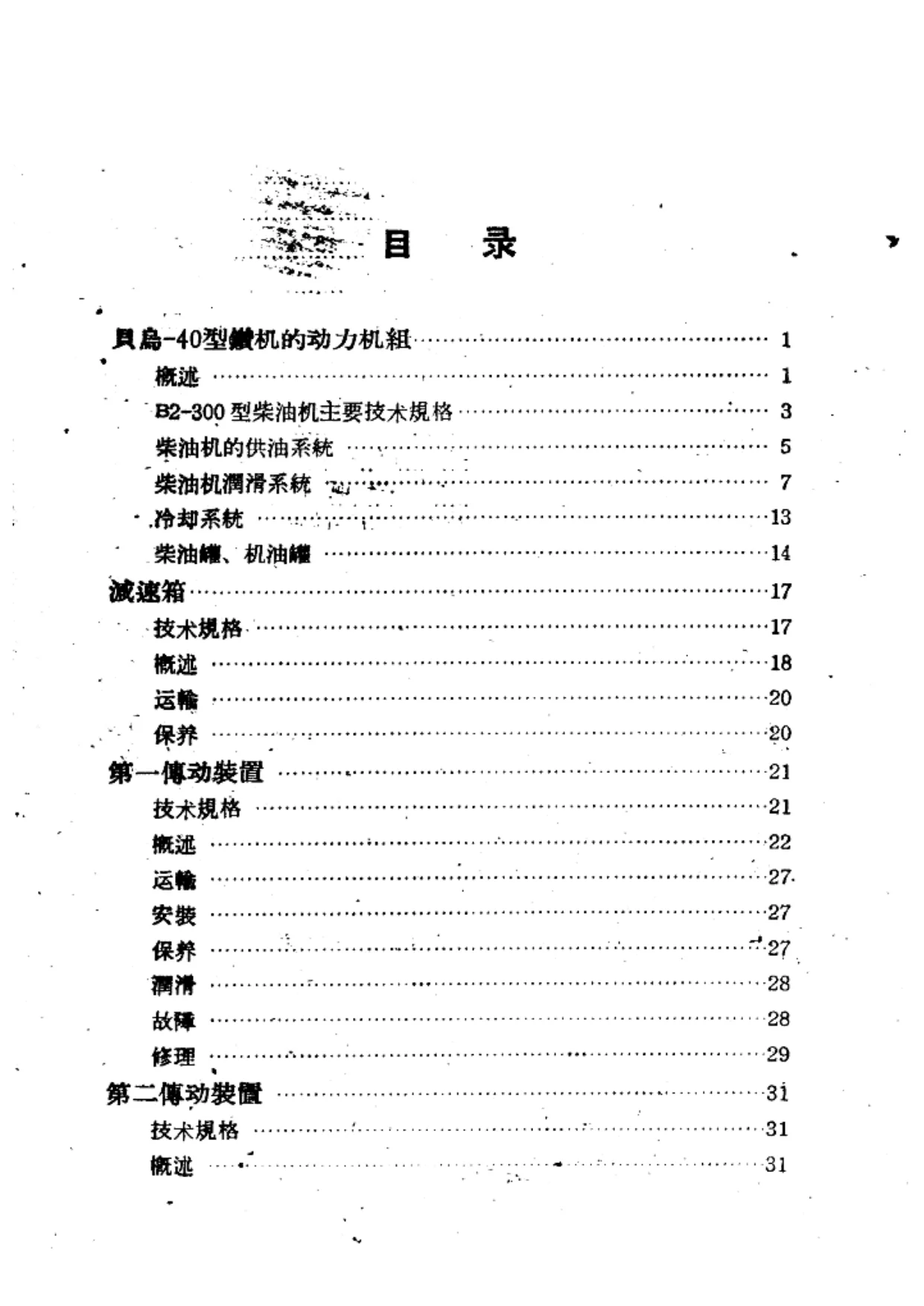

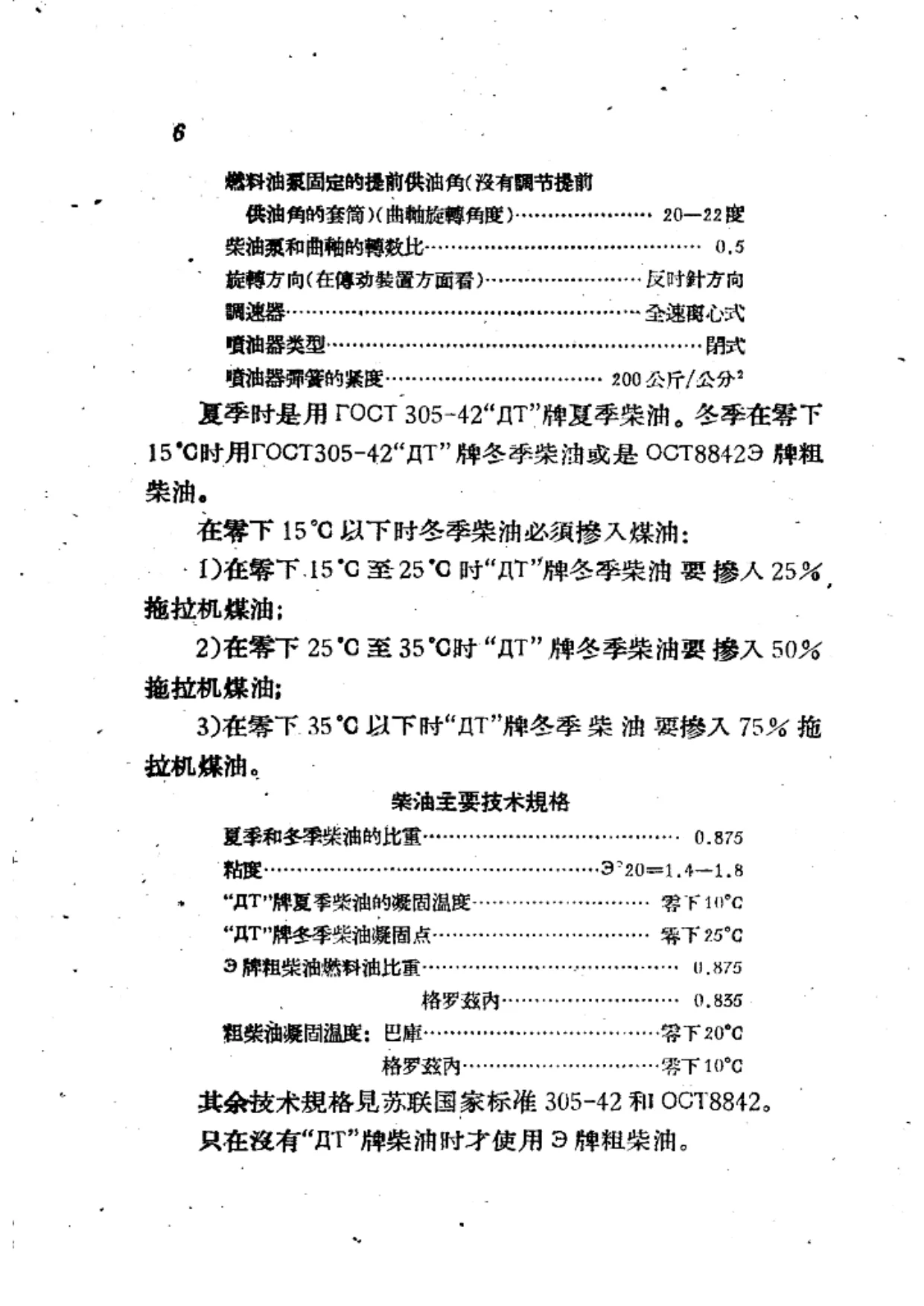

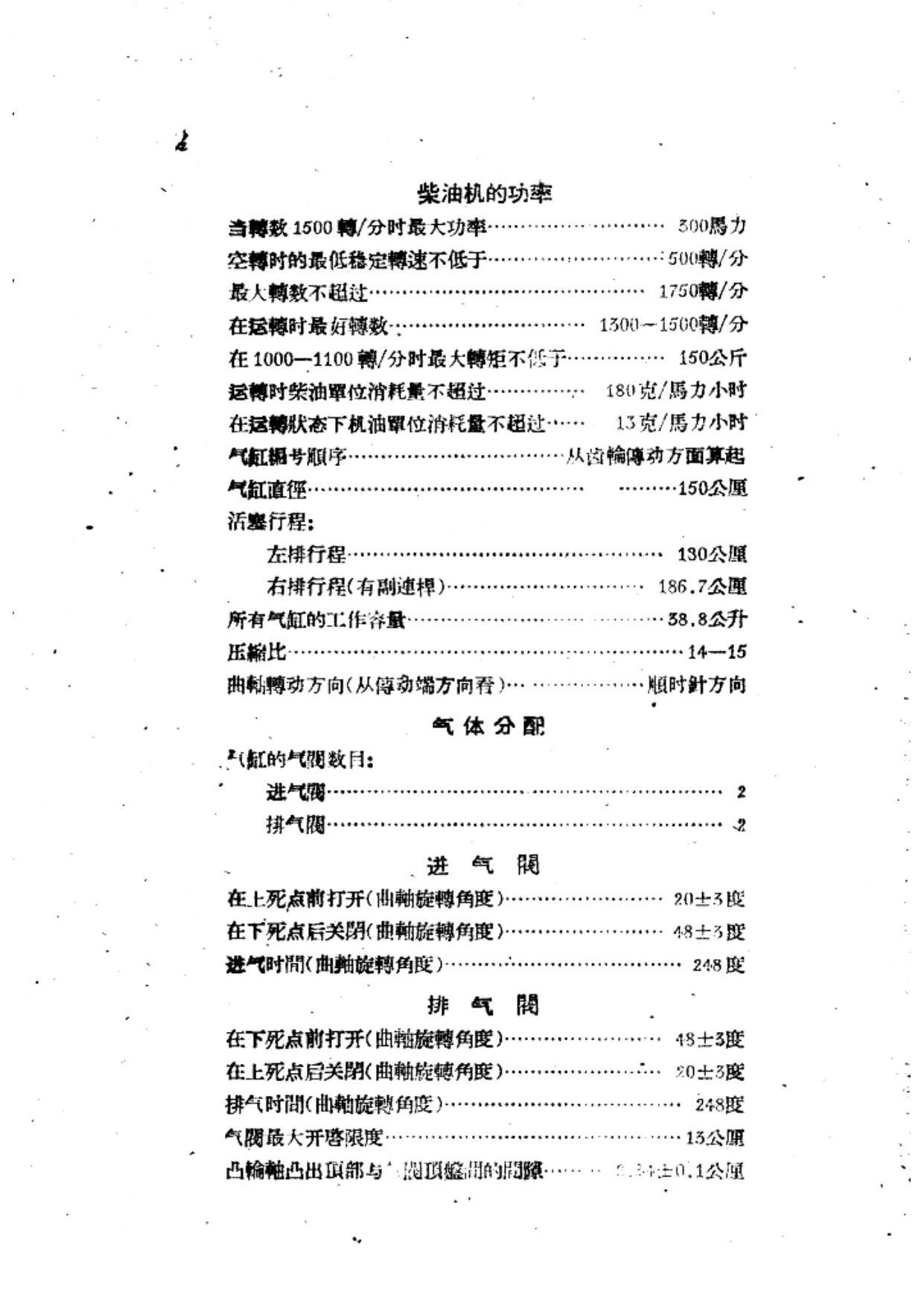

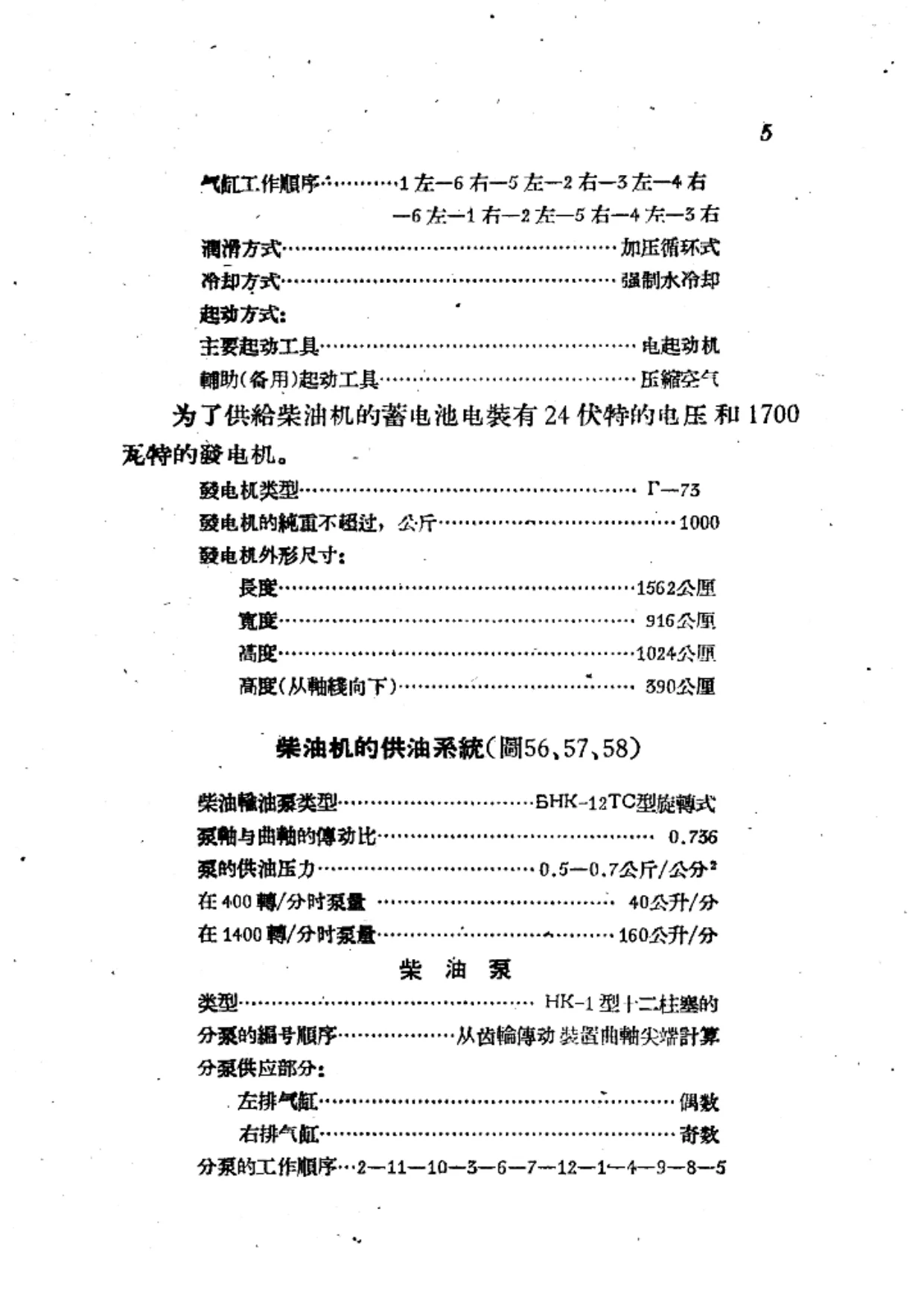

本分册还载有B2-300型柴油机主要技术规格，包括V型、夹角60度、气缸工作顺序、润滑方式、冷却方式、起动方式等；供油系统、润滑系统、冷却系统均附有流程图和部件说明。供油系统涉及BHK-12TC型旋转式输油泵、HK-1型十二柱塞柴油泵、全速离心式调速器、闭式喷油器及季节用柴油牌号与煤油掺配比例。润滑系统为压力循环，采用三组式齿轮机油泵、基马弗式机油滤清器、机油散热器等。冷却系统为强制水冷，离心式水泵、管式散热器，并标明进出水温度和水泵泵量。柴油罐、机油罐部分说明储油槽容量3立方公尺、供油箱每半容量0.65立方公尺、机油储油箱容量0.35立方公尺，以及手摇泵、蒸汽加热管、工具箱、灭火器、输油管线等配置。目录还显示后续有减速箱、第一传动装置、第二传动装置、变速箱等章节，分别列技术规格、概述、运输、安装、保养、润滑、故障、修理等内容。本书保留了大量1950年代石油钻井设备的技术参数、操作规程与维护经验，并采用苏联国家标准及OCT标准，反映当时石油机械技术规范和培训教材面貌，对研究新中国石油工业技术史、钻井设备史和工人培训具有参考价值。本次仅见前20页，后续内容待补。
