DDZ-II型电动单元组合仪表小型电子显示仪表

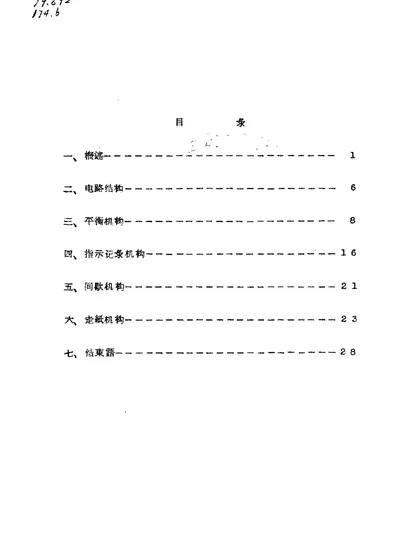

本书为1970年出版的工业自动化仪表技术资料，主题为DDZ-II型电动单元组合仪表中的小型电子显示仪表，实际内容围绕电子自动平衡记录仪表，尤其是小型记录仪系列展开。本次仅见前20页，主要包括目录、概述、电路结构、平衡机构、指示记录机构等部分，间歇机构、走纸机构、结束语等内容尚未展开。

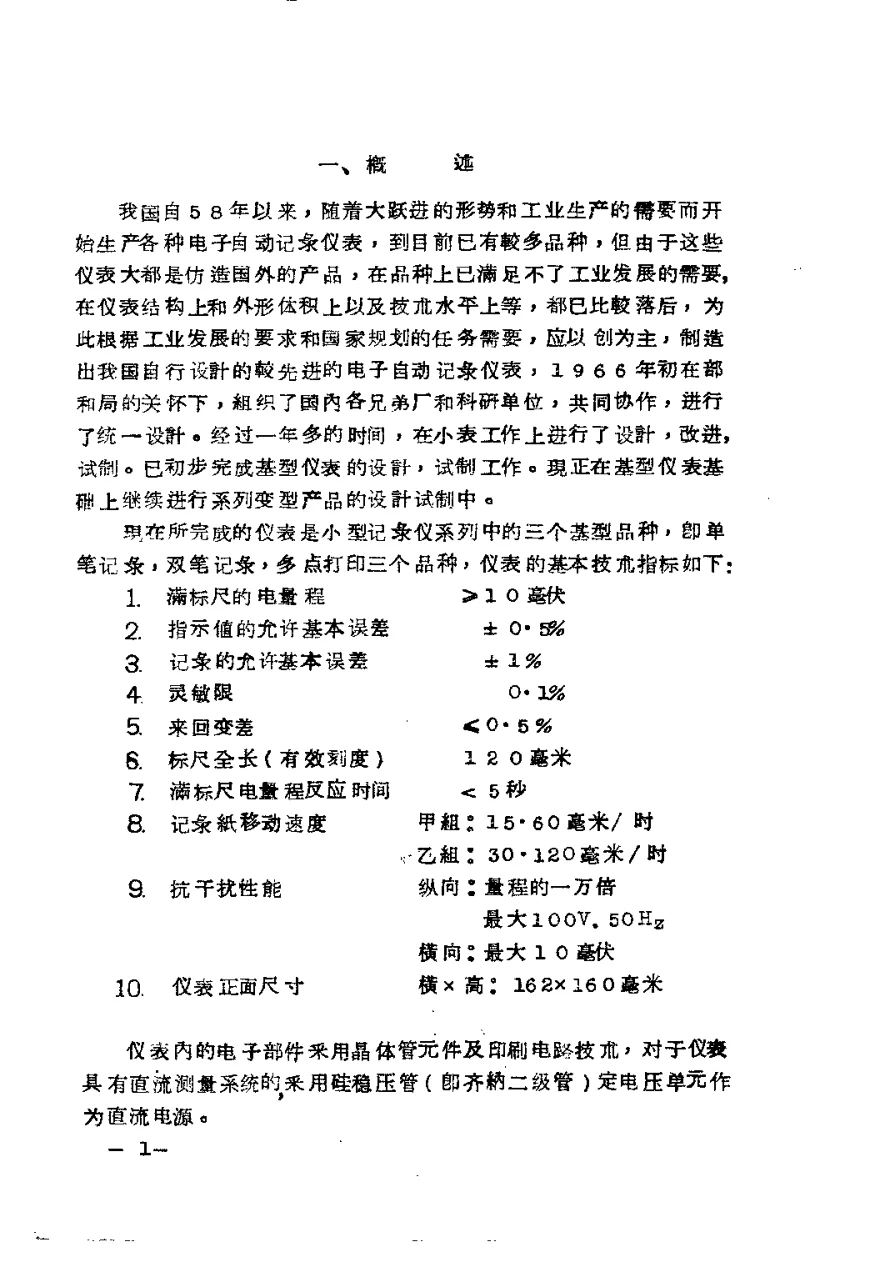

据“概述”，我国自1958年以来随着大跃进形势和工业生产需要，开始生产各种电子自动记录仪表；到当时已有较多品种，但大多仿造国外产品，在品种、结构、外形体积和技术水平上均已比较落后。为适应工业发展和国家规划任务需要，1966年初在部和局关怀下，组织国内各兄弟厂和科研单位共同协作，进行统一设计，经过一年多设计、改进、试制，初步完成基型仪表的设计试制，并继续系列变型产品设计试制。已完成的小型记录仪系列三个基型品种为单笔记录、双笔记录和多点打印。其基本技术指标包括：满标尺电量程≥10毫伏，指示值允许基本误差±0.5%，记录允许基本误差±1%，灵敏限0.1%，来回变差<0.5%，标尺全长（有效刻度）120毫米，满标尺电量程反应时间<5秒，记录纸移动速度甲组15、60毫米/时，乙组30、120毫米/时，抗干扰性能纵向为量程的一万倍、最大100V、50Hz，横向最大10毫伏，仪表正面尺寸162×160毫米。仪表内电子部件采用晶体管元件及印刷电路技术，直流测量系统采用硅稳压管定电压单元作为直流电源。结构设计采用单元化部件、组合化整机方式，将仪表分成独立组件，各自单独装配，再总装成整机。仪表作用上分为记录指示系统和伺服平衡系统。

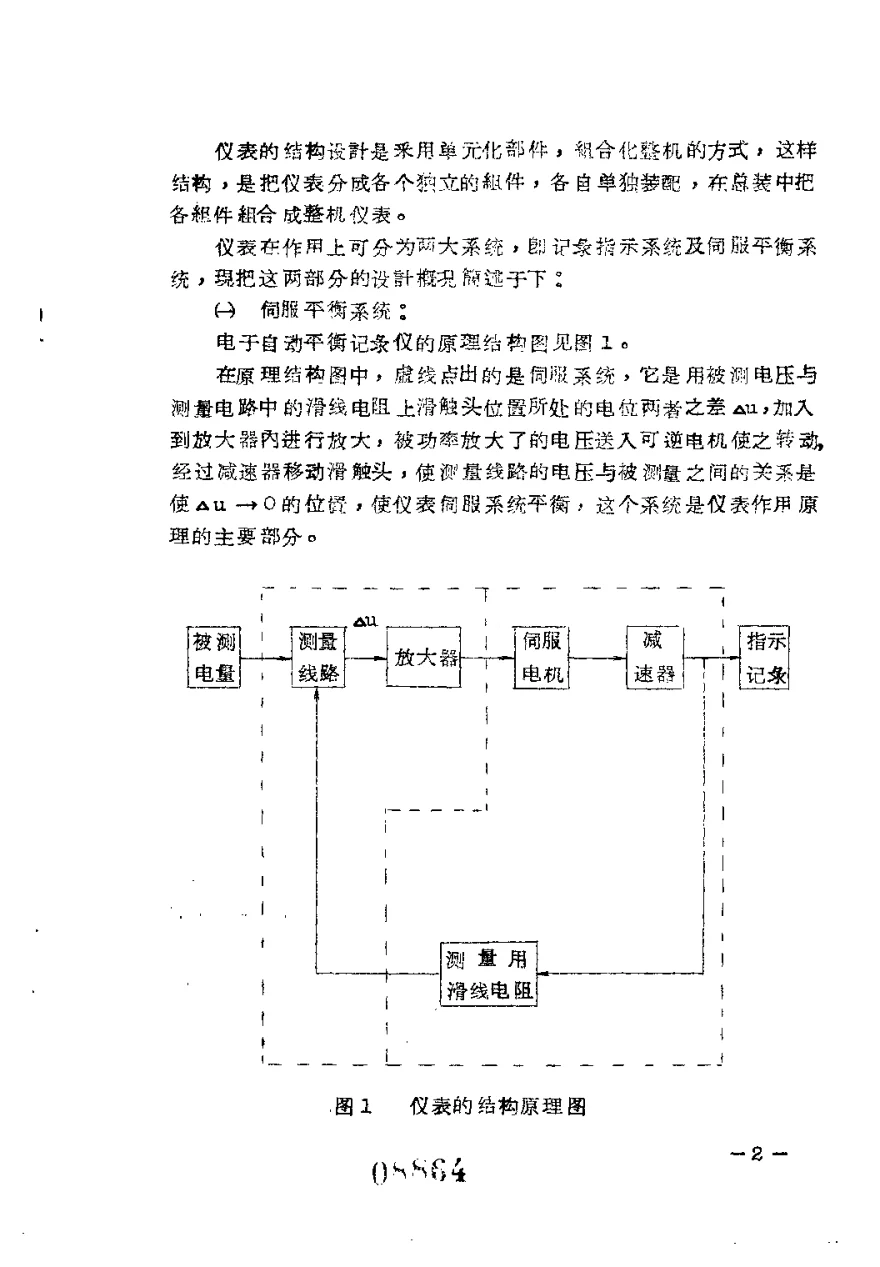

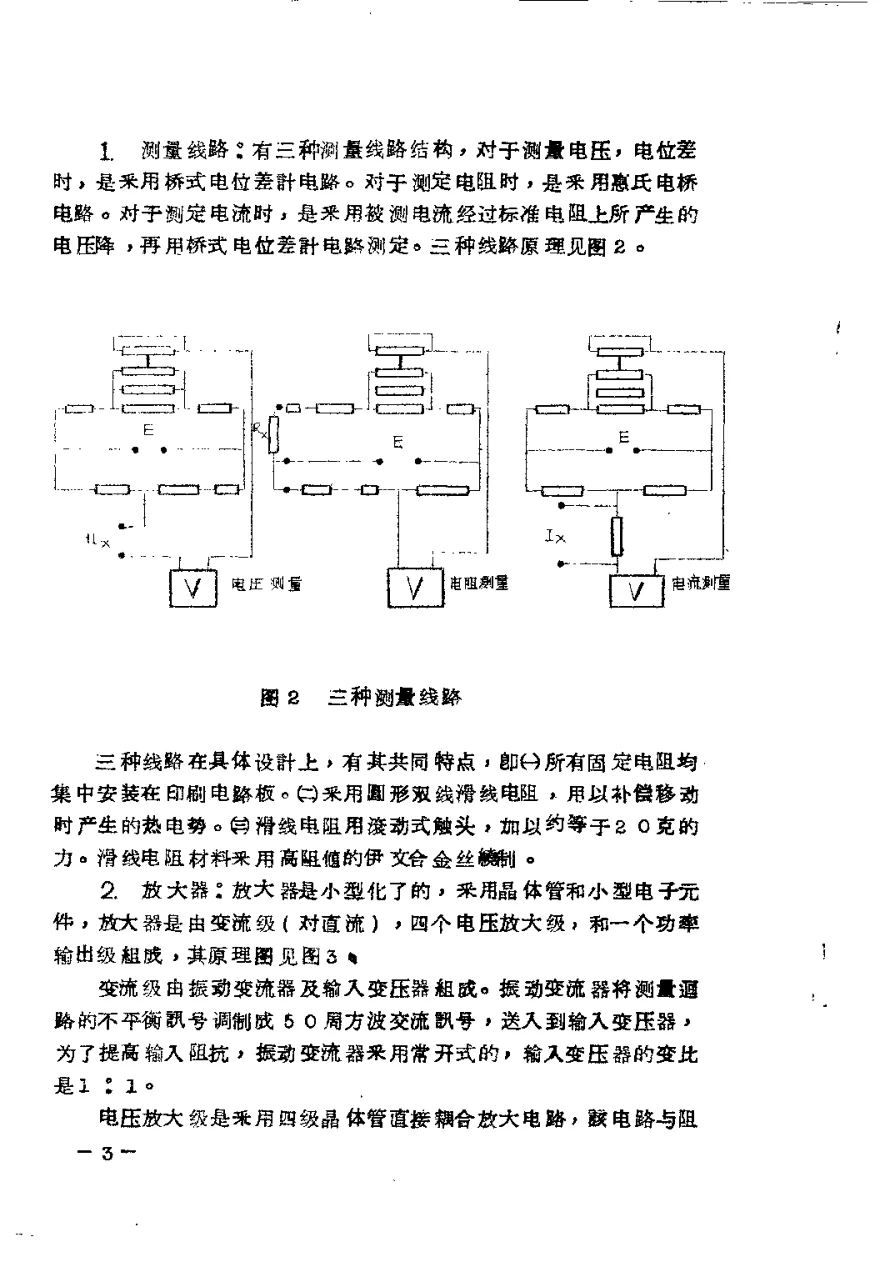

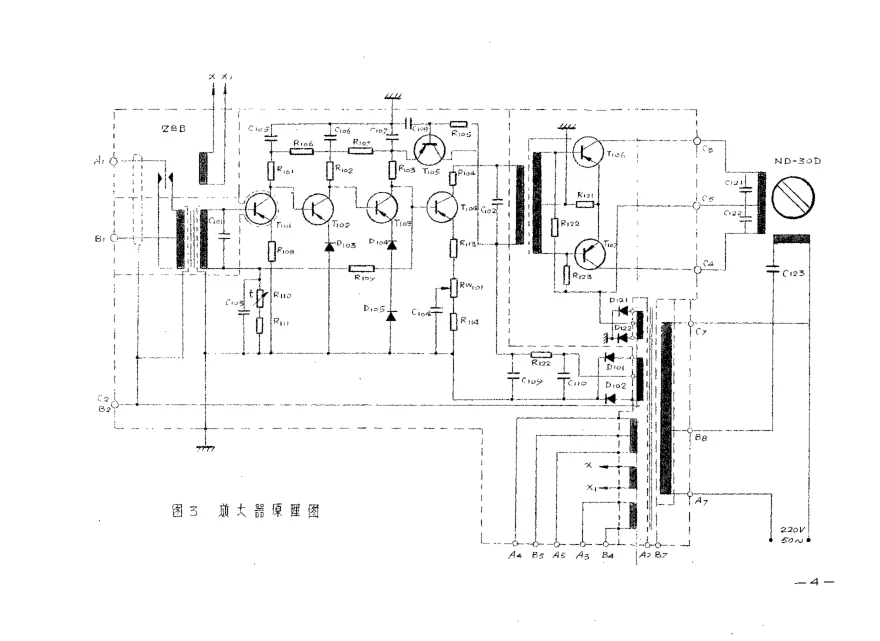

伺服平衡系统方面，OCR给出自动平衡记录仪原理结构图，说明用被测电压与测量电路中滑线电阻滑触头位置电位之差Δu，加入放大器放大，功率放大后的电压送入可逆电机使之转动，经减速器移动滑触头，使测量线路电压与被测量关系趋于Δu→0，实现伺服平衡。测量线路有三种：测电压、电位差时采用桥式电位差计电路；测电阻时采用惠氏电桥电路；测电流时采用被测电流经标准电阻产生电压降，再用桥式电位差计电路测定。三种线路共同特点是固定电阻集中安装在印刷电路板上，采用圆形双线滑线电阻，用滚动式触头，滑线电阻材料采用高阻值伊文合金丝编制。放大器采用晶体管和小型电子元件，由变流级、四个电压放大级和一个功率输出级组成；变流级由振动变流器及输入变压器组成，将不平衡信号调制成50周方波交流信号；电压放大级采用四级晶体管直接耦合放大电路，第一级选用低噪声3AG72三极管。执行部件由伺服电机、减速器、滑线电阻组成，伺服电机为二相低压控制电动机，减速器为三级减速，采用渐开线正齿轮，总减速比89.6。

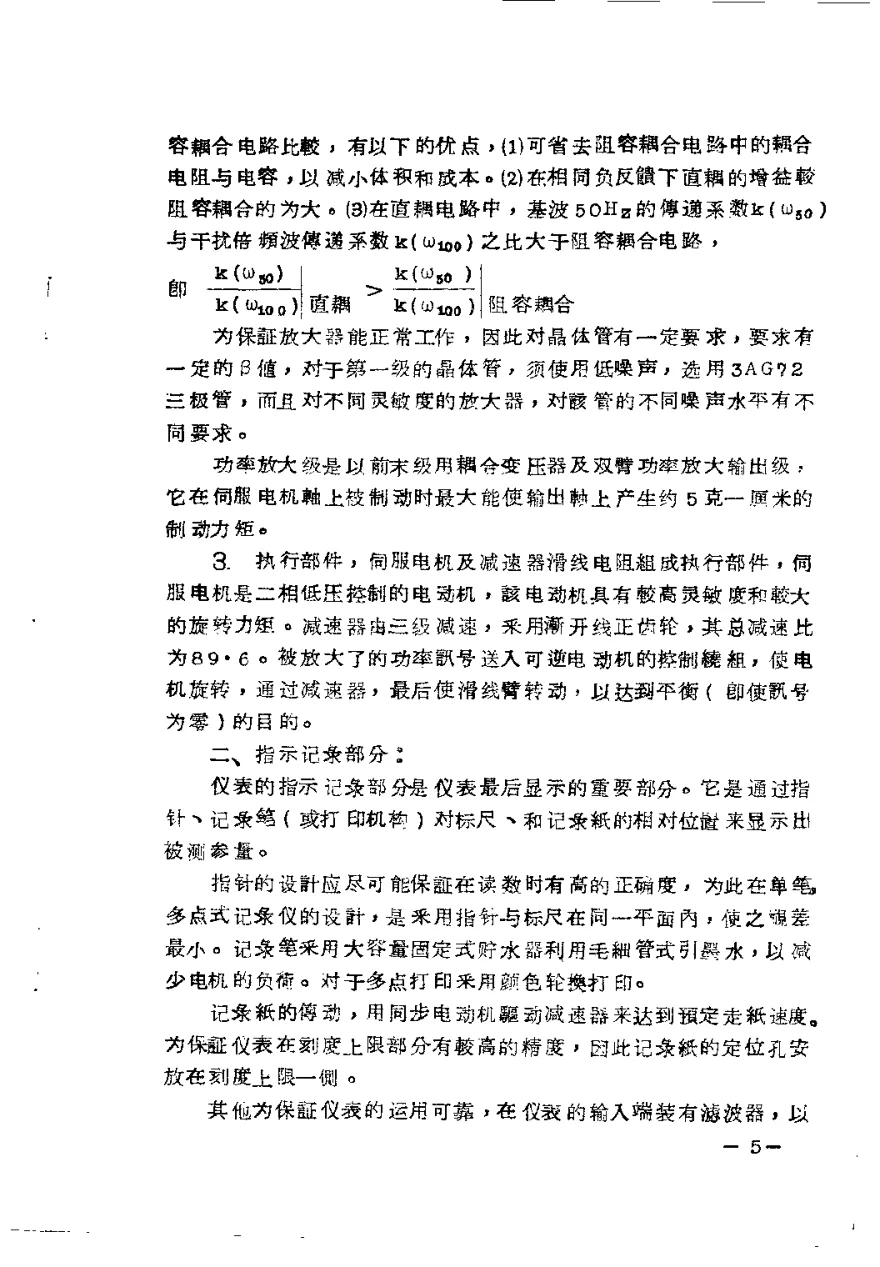

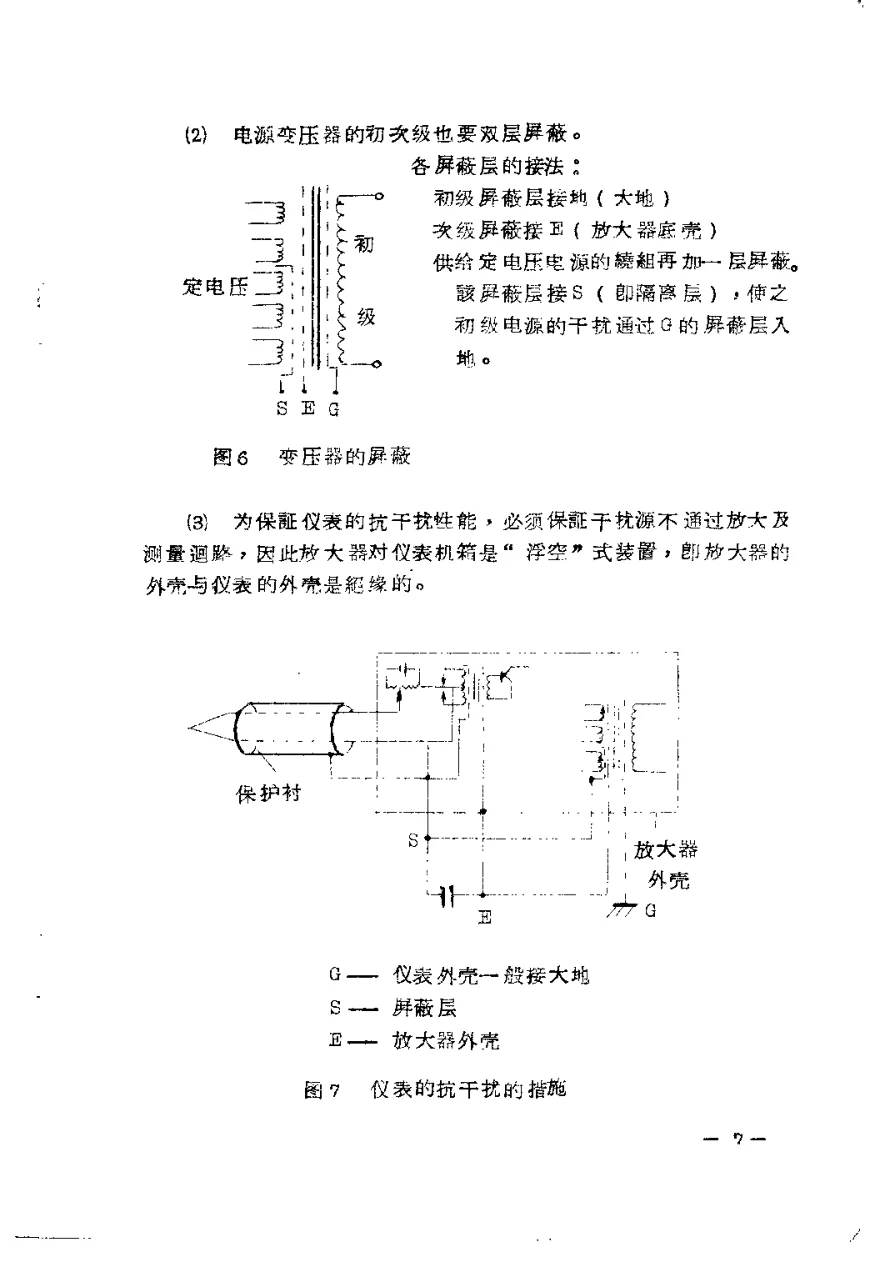

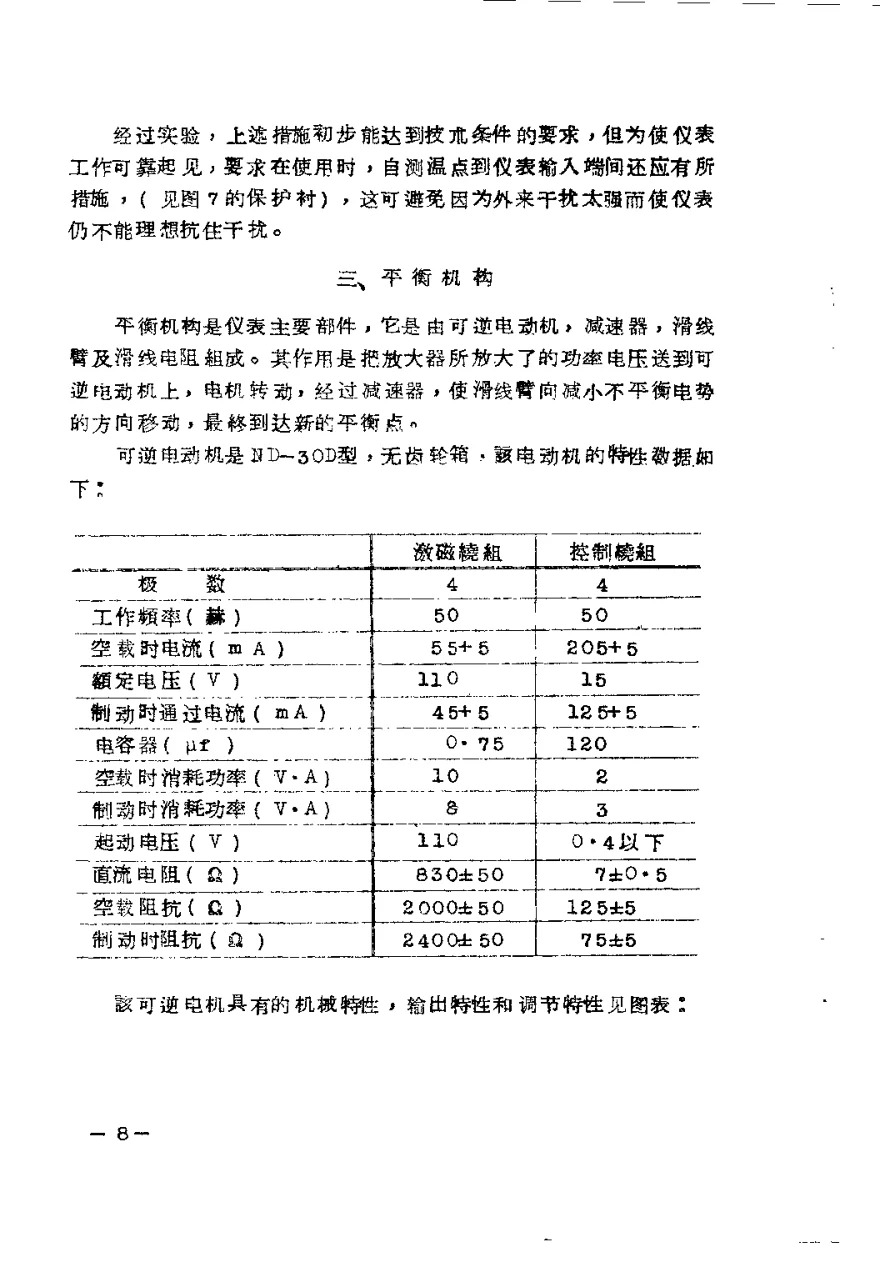

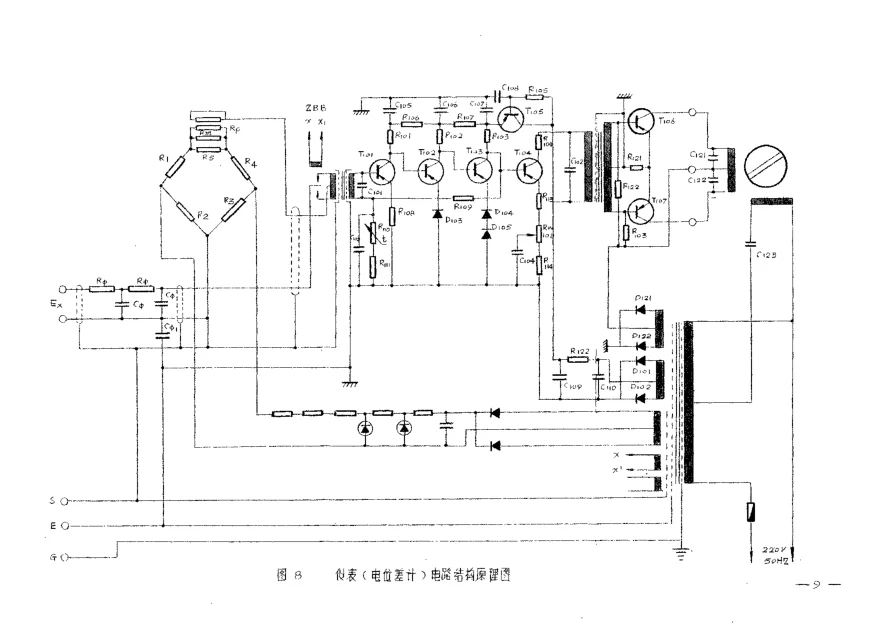

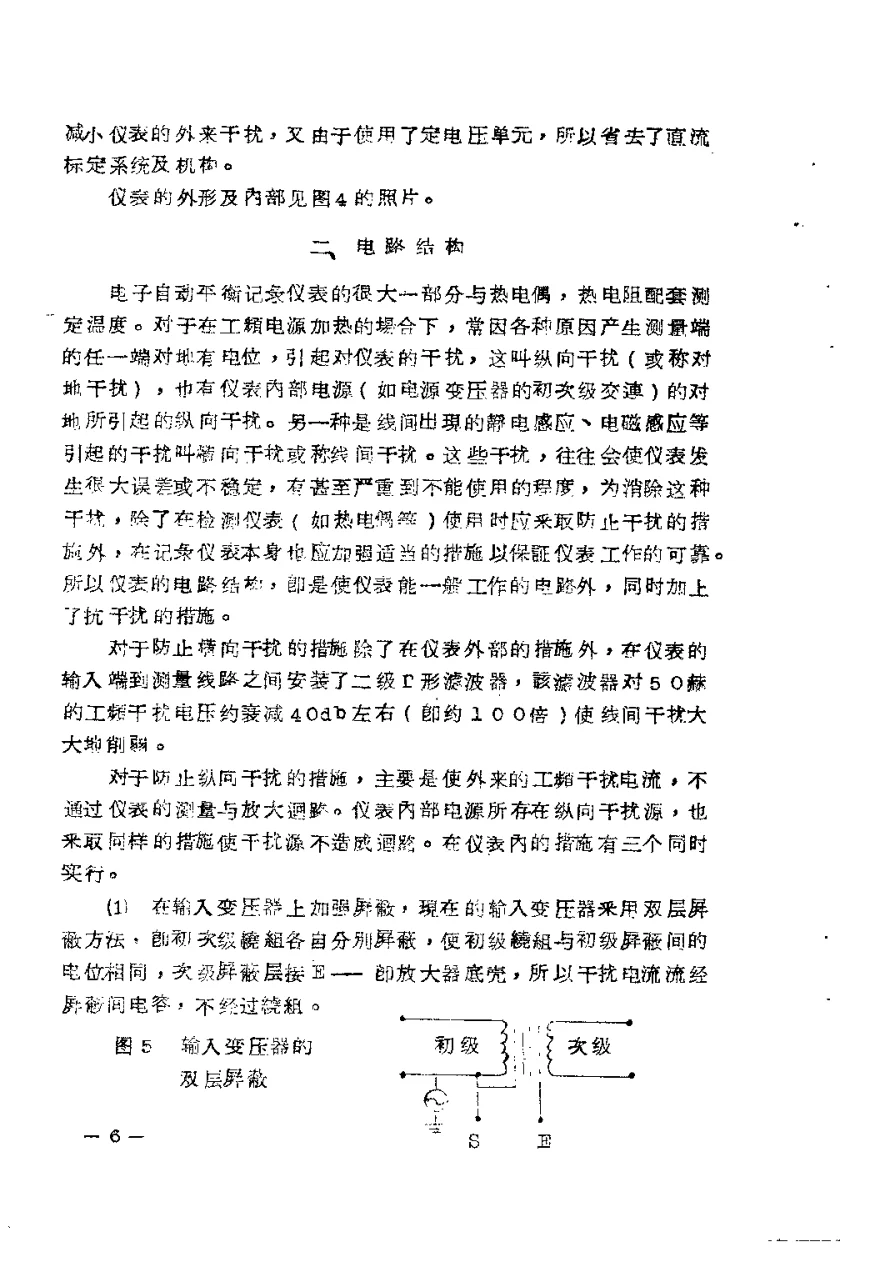

电路结构部分重点讲述抗干扰措施。电子自动平衡记录仪表常与热电偶、热电阻配套测温，在工频电源加热场合，测量端任一端对地有电位，会引起纵向干扰；线间静电感应、电磁感应等会引起横向干扰。为防止横向干扰，在仪表输入端到测量线路之间安装二级r形滤波器，对50赫工频干扰电压约衰减40dB。为防止纵向干扰，采取三项措施：输入变压器采用双层屏蔽，初次级绕组分别屏蔽；电源变压器初次级也采用双层屏蔽；放大器对仪表机箱采用“浮空”式装置，即放大器外壳与仪表外壳绝缘。平衡机构由可逆电动机、减速器、滑线臂及滑线电阻组成，可逆电动机为ND-30D型，无齿轮箱，OCR列出其激磁绕组、控制绕组极数、工作频率、空载电流、额定电压、制动电流、电容器、消耗功率、起动电压、直流电阻、空载阻抗、制动阻抗等特性数据。减速系统实际减速比为89.6，齿轮参数包括齿数、节圆直径、顶圆直径、齿顶高、齿根高、齿高、压力角20°、模数0.5、渐开线齿廓、2级精度，材料涉及钢20#、黄铜HP659-1、酚醛布板33931等。指示记录机构是仪表最后表达被测参量的显示部分，有单笔、双笔、多点三种结构；为减小视差，单笔和多点打印基型采用刻度板与指示器在同一平面的措施，双笔因有两个指示器采用一般指针方法。记录方法有笔式和打点两种，笔式记录用管式笔尖、毛细管输送记录墨水，笔架滑轴套采用聚四氟乙烯塑料；多点打印采用直列式打印机，由固定架和搭架组成，固定架上装色轮及指示器，搭架上装打印轮，打印轮有六个等分圆形打印头，打印动作由间歇机构控制。

本次仅见前20页，后续间歇机构、走纸机构及结束语等内容待补。
