奇器图说

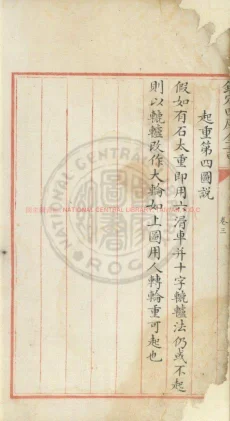

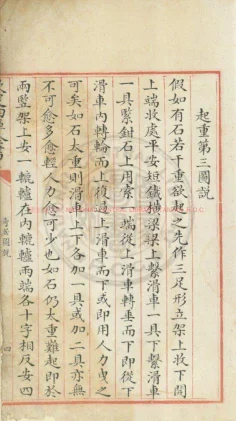

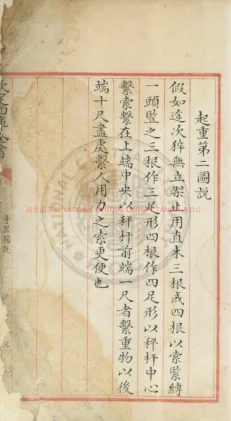

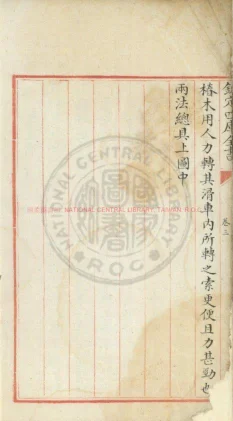

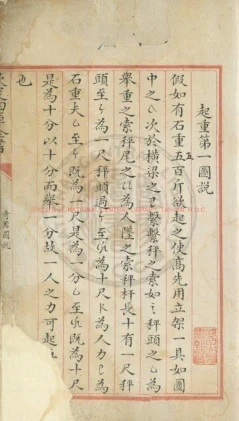

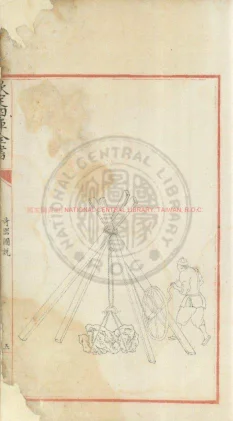

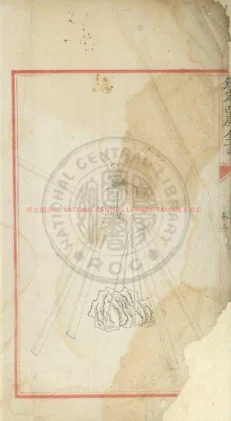

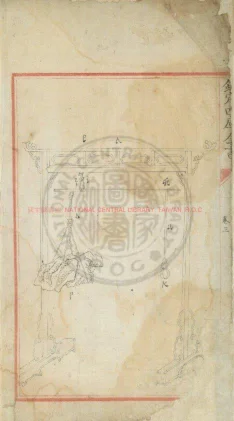

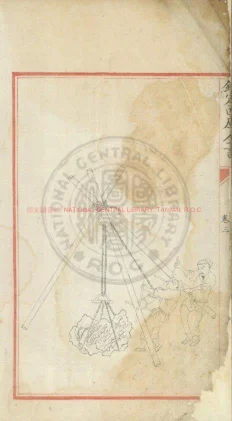

《奇器图说》为明代介绍机械起重与工程器具的图说著作，本次所见为清文澜阁四库朱格全书本前20页，卷端标“钦定四库全书子部”，正文以“起重第一图说”至“起重第八图说”依次展开，图文相配，专述起吊重石、砖石泥土等重物的机械装置与省力方法。第一图说设想有石重五百斤，欲起之使高，先用立架一具，于横梁系秤之索，秤头为举重之索，秤尾为人陞之索；秤杆长十一尺，秤头至支点为第一尺，秤尾至支点为十尺，以十分而举一分，故一人之力可起。其说以杠杆比例说明省力原理，是全书起重诸说的基础。第二图说针对猝无立架之时，用直木三根或四根，以索紧缚一头，竖作三足或四足形，以秤杆中心系索于上端中央，前端一尺系重物，后端十尺尽处系人用力之索，更为便捷。第三图说作三足形立架，上收下阔，上端收处安短铁横梁，梁上系滑车一具，下系滑车一具，紧钳石上，用索一端从上滑车转垂而下，复从下滑车内转轮而上，再过上滑车而下，或即用人力曳之；如石太重，则上下滑车各加一具或二具，愈多愈轻，人力愈可少；如仍太重，则于两盈架上安一辘轳，辘轳两端各十字相反安四椿木，用人力转其滑车内所转之索，更便且力劲。第四图说承前，若石太重，用六滑车并十字辘轳法仍或不起，则以辘轳改作大轮，用人转轮，重可起也。第五图说进一步言，若石为钜重难起，即用六滑车并辘轳改作大轮矣，或仍不起，则从旁再置一架，平安十字大轮，用四人进转，架上立安大轮所转之索，其力愈大，断无不起之理。第六图说于四足架上用滑车系重，两旁架上各安轨辙一具，其转轨辙之柄在架外，系重两索俱从滑车上转垂而下，分经两轨辙上，以人力各相转动，重自起矣。第七图说针对作屋作墙起运砖石泥土之物，虽不大重，或煽或推，一人可运五六框桶，其法上用平架，两头各安滑车一具，每滑车贯长索一根，两索各一端定缚长杆一根，将所用框桶诸物钩悬杆上下，用轭墙各将前垂长索一端系定安置架上；如物力不大重不大多，则人转轮足矣；倘物或大多太重，则于两轭墙中更安一大轮，大轮另有索旁系一轭墙上，其轭墙另足一架，一人转此单龙舰曳动大轮之索，则双辘轳自转，诸物俱运上矣。第八图说用一长架，有横枕如梯状，两头各安两立柱，下端安一滑车，上端安一辘轳，辘轳之制分作四分如南瓜瓣，其中相架梯长短作庠子不拘多少，一如水车庠子之制，庠子中实以土泥诸物，一人用力转动上端瓜瓣辘轳，则诸庠可以流水而上。诸图说反复使用立架、秤杆、滑车、辘轳、大轮、长索、横梁、轨辙、瓜瓣辘轳等装置，通过杠杆比例、滑轮组倍增、轮轴转动与人力配合，达到起重省力、转运砖石泥土的目的，文字说明与图示相发明，体现明末对西方机械工程知识的介绍与实用化表达。此本为清文澜阁四库朱格全书本，前20页保存子部卷端及起重八图说，版式、朱格与四库抄本特征可供版本学、书籍史研究参考。本次仅见前20页，后续图说及卷末内容待补。
